Présentation de l'entreprise
Solution abordée
Planification & Budget
Bilan
1
2
3
4
Présentation de l'entreprise
1
Présentation de l'entreprise
DAX
ANNECY
BREST
MACON
LILLE
Le groupe WOOD :
- Constructions en bois
- Crée en 1990
- 3 sites principaux
- 2 magasins
Le groupe WOOD :
Ses objectifs :
Ses objectifs :
Système d'information
Volumétrie de commande
Notoriété accrue
Export
Solution abordée
2
Solution abordée
Système et logiciels
Infrastructure réseau
LAN/WAN
Sécurisation et continuité de service
Mise en opération
Système et logiciels
Analyse de l'existant
Au niveau système
AD,DNS,IMP
AD,DNS,IMP
AD,DNS,IMP
FILES
FILES
FILES (NAS)
FILES
LILLE
DAX
ANNECY
Analyse de l'existant
- Parc ancien
- Maintenance non assurée
- Mises à jour non effectuées
Au niveau système
- Aucune prévention
- Logiciel métier
problÉmatique
Comment dimensionner une infrastructure adaptée aux besoins de l'entreprise ?
solution
Recrutement :
Administrateur Réseau et système
Technicien système
Technicien réseau
solution

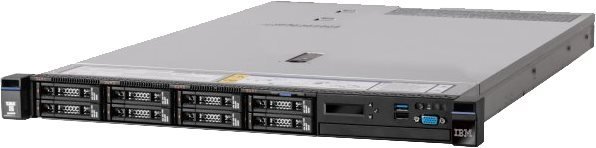

IBM System X3550

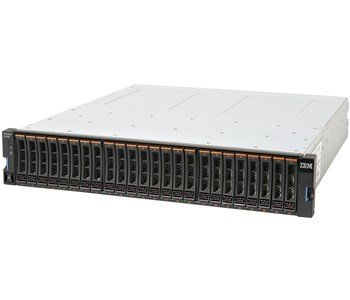

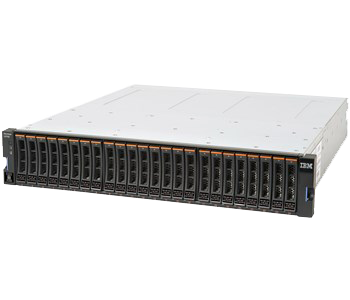

IBM Storwize v3700
Matériel :

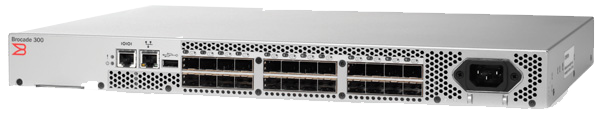

Brocade 300
solution
Hyperviseur :
- Infrastructure grossissante
- Consommation dimensionnée
- Flexibilité
- Continuité de service
SAS
LILLE
DAX
solution
RAID :
LILLE
DAX
Production
Production
Production
Backup
Backup
Backup
RAID 5
RAID 5
RAID 5
RAID 5
RAID 5
RAID 5
solution
Machines virtuelles :
solution
Logiciels :
conclusion
Infrastructure réseau
LAN/WAN
Analyse de l'existant
Au niveau réseau
- Liaison ADSL faible
- Bâtiments fibrés
- Câblage obsolète
- Commutateurs de niveau 2
- Pare-feu sur chaque agence
problÉmatique
Comment mettre à disposition des utilisateurs un réseau performant et sécurisé ?
solution
Infrastructure LAN
- Cablâge des sites
- Fibre entre bâtiments
- Baies et salle
solution

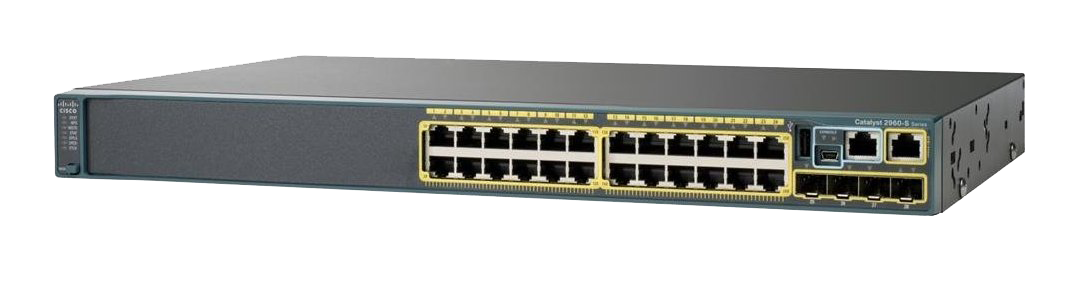

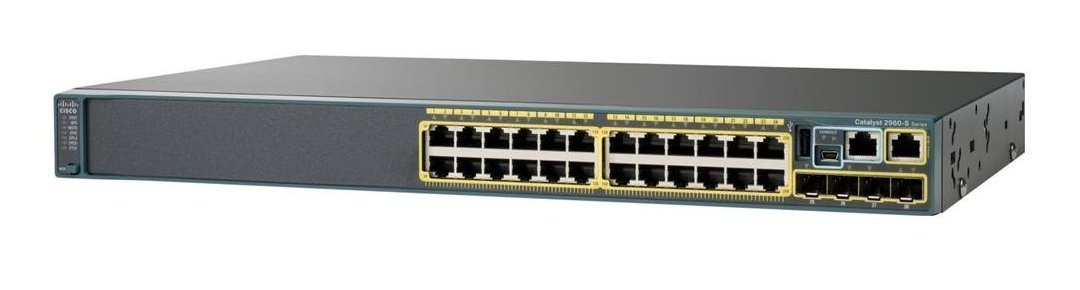

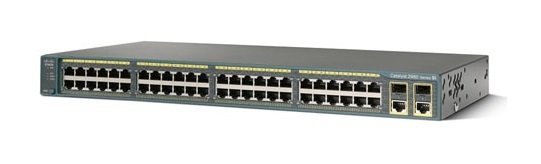

Switch CISCO C2960X - 24ports
Matériel :
Switch CISCO C2960X - 48ports
Couche d'accès
solution

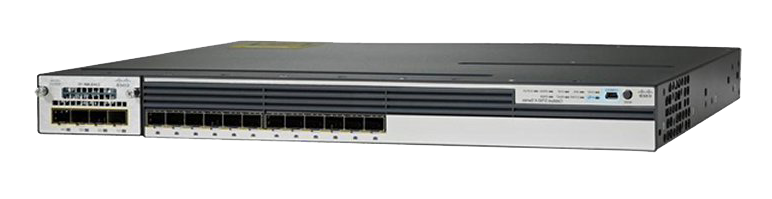

Switch CISCO C3750X - 12ports
Matériel :
Switch CISCO C4500X - 24ports
Cœur de réseau
solution

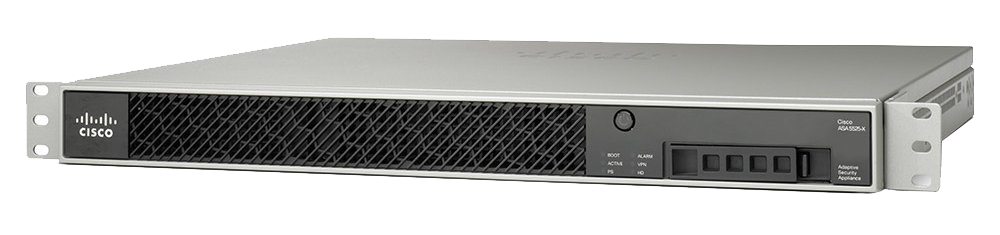

ASA 5525 / ASA 5515
Matériel :
Firewall
solution
VLANs :
VLAN 10 : Utilisateurs
VLAN 20 : Imprimantes
VLAN 30 : Wifi
solution
Adressage IP :
Lille :
172.16.0.0 à 172.16.15.255
- Users :
- Printers :
172.16.2.0 à 172.16.2.255 /23
172.16.3.0 à 172.16.3.255 /24
Firewall
Coeur de réseau
Accès
LAN Lille
solution

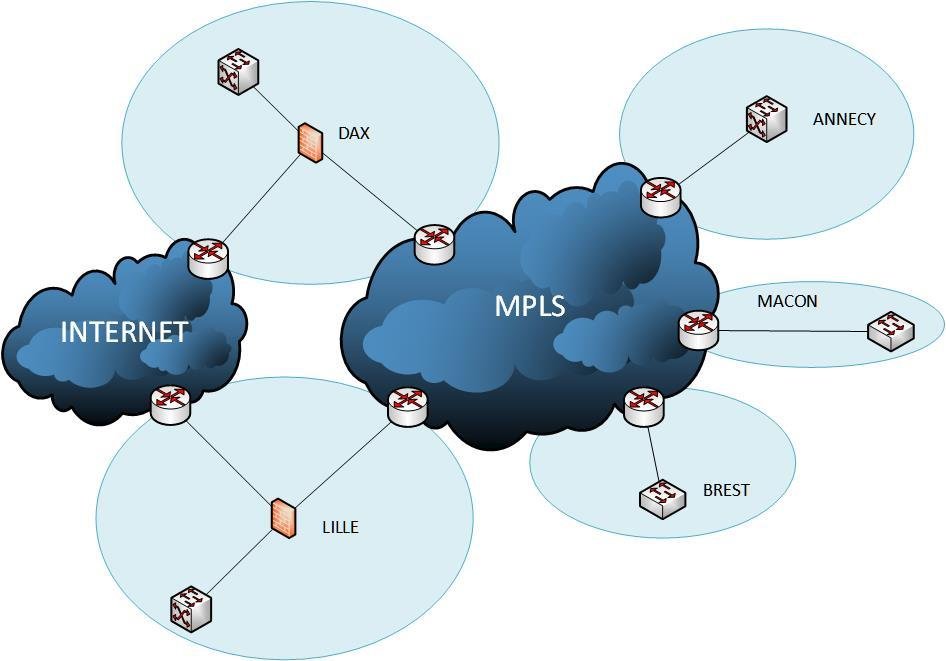

Infrastructure WAN
100M
100M
100M
20M
20M
30M
30M
Sécurisation et continuité de service
Analyse de l'existant
- Faible sécurité
- Aucune haute disponibilité
- Aucune solution de reprise
problematique
Comment assurer la continuité et la reprise de service en cas de défaillance ?
solution

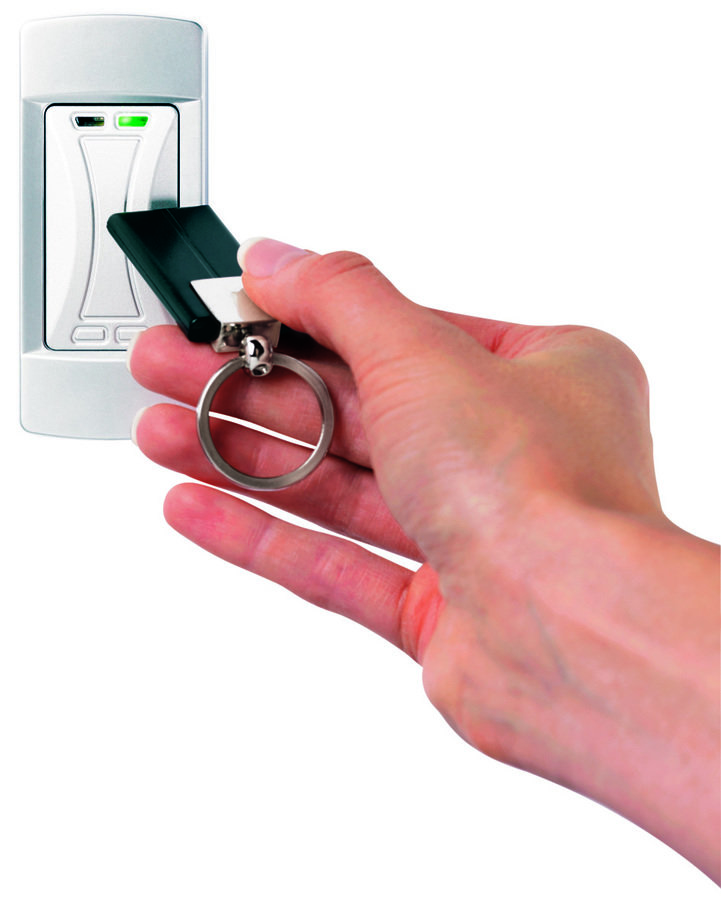

Sécurité physique :
- Sonde température IP
- Système anti-intrusion

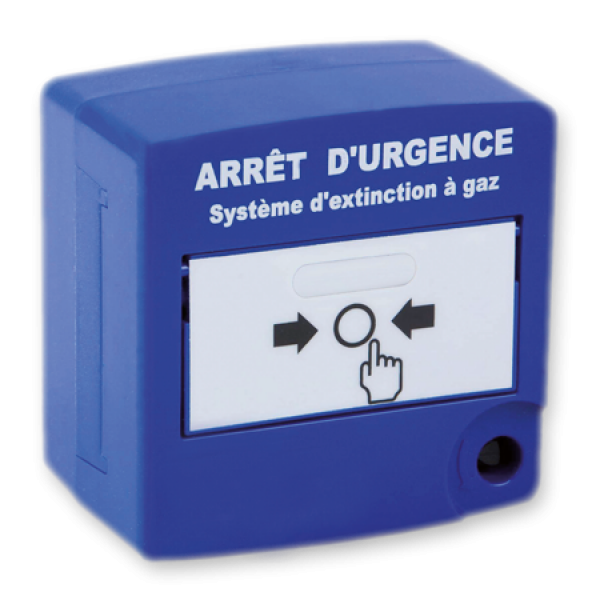

- Exctinction à gaz

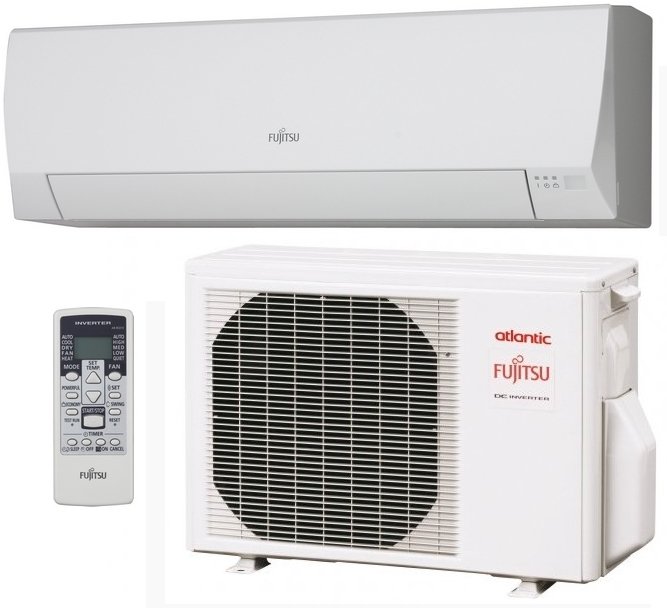

- Climatisation

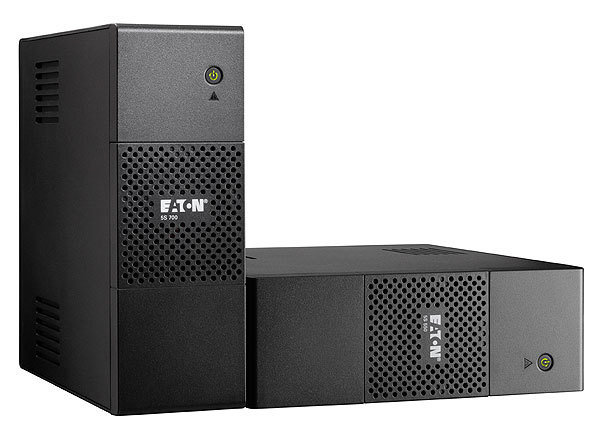

- Redondance électrique
solution
Système :
- Monitoring
- Haute disponibilité
- Vmotion
solution
Mise en situation :
solution
Sécurité des accès et de l'authentification :
- NTFS
- Port Security
- VLAN
- IPS
- Proxy
- VPN
solution
Système principal
IPS
Firewall policy
IPS inspection
IPS:
CISCO ASA
solution
