SUJET OFFICIEL
2018
Durée 30 min
M.Lou;M.Iman
3 A
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5782568/pasted-from-clipboard.png)
METHODOLOGIE LE JOUR DE L'EPREUVE
Il s'agit d'une étude de documents,plusieurs réponses sont données dans le sujet.
- Surligner les points importants
- Ne jamais laisser une réponse vide
-
Toujours argumenter les réponses
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5782573/pasted-from-clipboard.png)
Question 1 (6 points)
À l'aide du document 1 en page suivante, compléter dans le tableau ci-dessous en mettant une croix pour identifier la nature et le flux de chaque liaison numérotée.
X
X
X
X
X
X
X
X
X
X
METHODOLOGIE
Le jour de l'épreuve, surligner les numéros dans le texte, et les éléments situés à gauche de ce numéro.
Revenir dans le tableau de la page précédente
et inscrire 2 croix par ligne
Exemple :
le bouton marche/arrêt (flèche 2) est une consigne donnée par l'utilisateur, donc une information.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5794060/pasted-from-clipboard.png)
Aide en page suivante
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5876660/pasted-from-clipboard.png)
flux d'énergie

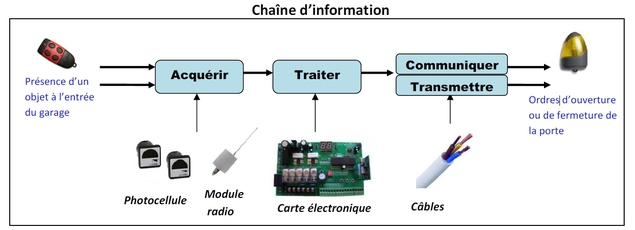

On appelle flux d’information le déplacement d'informations dans un objet technique
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5876645/pasted-from-clipboard.png)
flux d'informations

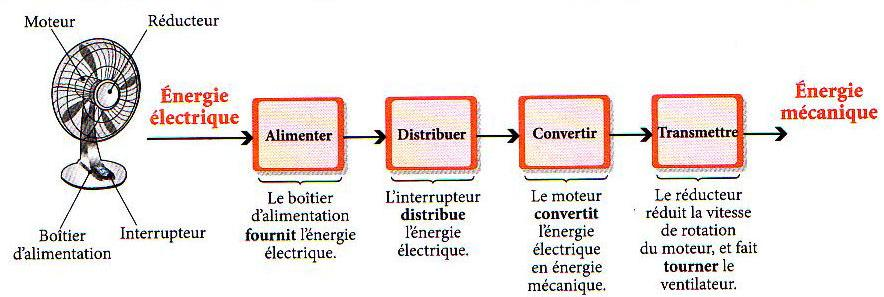

Dans un système automatisé, on appelle une chaîne d’énergie l’ensemble des procédés qui vont réaliser une action.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5876684/pasted-from-clipboard.png)
RAPPELS POUR LA QUESTION 1
Ne pas utiliser si question traitée
Pour une transmission de vidéo en HD, il est nécessaire d’adapter la solution technique pour le module de communication.
Question 2 (5 points)
À l’aide des données du document 2 en page suivante, choisir la solution technique que le constructeur doit intégrer au nouvel appareil et argumenter la réponse en précisant le ou les critères de choix (pourquoi vous avez choisi cette solution)
METHODOLOGIE
Il est précisé dans le document précédent que la vidéo sera en HD, c'est à dire en Haute Définition.
Il faut donc choisir une transmission permettant un très bon débit d'information.
Ne pas oublier d'argumenter !!!
Question 2:
le constructeur doit intégrer au nouvel appareil l'option du wifi car celui-ci permet d'obtenir une vidéo en haute définition sur une portée de 100 mètre . de plus le wifi permet d'avoir 100 Mbits 1/s
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5794140/pasted-from-clipboard.png)
Afin de répondre aux exigences du cahier des charges, le constructeur remplace la batterie utilisée de type Ni-Cd par une batterie de type Li-ion.
METHODOLOGIE
4 critères de choix sont proposés.
Comparer uniquement les colonnes Ni-Cd et Li-ion
Dans la réponse, argumenter pour chaque critère le choix retenu.
Ne pas oublier qu'il s'agit d'un appareil nomade, donc attention au rapport énergie stockée / masse
Question3
Le constructeur est passé d'une batterie NI-CD a une batterie de type LI-ION car le rapport d'énergie stockée / masse est plus importante sur une batterie LI-ION.
de plus la source de pollution est plus faible ce qui répond a un éventuel contrôle.
cependant
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5794172/pasted-from-clipboard.png)
Question 4 (8 points)
À l’aide du document 4, compléter sur la feuille suivante, la modélisation du programme de gestion du voyant d’alimentation de l’appareil d’échographie.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5794225/pasted-from-clipboard.png)
METHODOLOGIE
Le jour de l'épreuve,
1 - repérer les conditions du type :
- Répéter indéfiniment,
- Si/alors/Sinon
2 - Souligner dans le texte précédent les informations nécessaires
![](https://s3.amazonaws.com/media-p.slid.es/uploads/758024/images/5794211/pasted-from-clipboard.png)
