Saisir :
- l'initiale du nom et le prénom des 2 élèves
- la classe

SUJET OFFICIEL

2018

Durée 30 min

Serge.WACKER - http:/techno11.neowp.fr

METHODOLOGIE LE JOUR DE L'EPREUVE

Il s'agit d'une étude de documents,plusieurs réponses sont données dans le sujet.

• Surligner les points importants
• Ne jamais laisser une réponse vide
• Toujours argumenter les réponses


Question 1 (6 points)

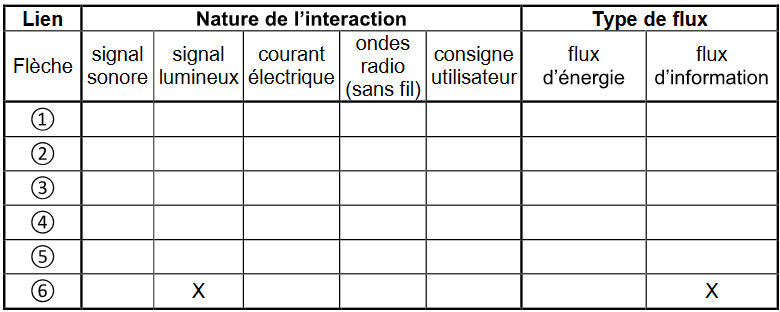

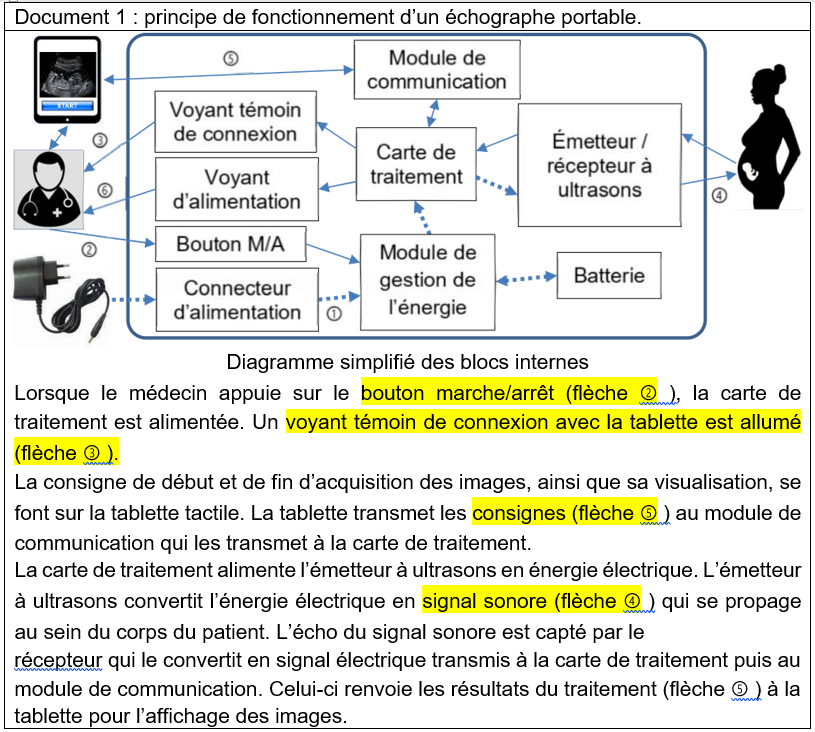

À l'aide du document 1 en page suivante, compléter dans le tableau ci-dessous en mettant une croix pour identifier la nature et le flux de chaque liaison numérotée.

METHODOLOGIE

Le jour de l'épreuve, surligner les numéros dans le texte, et les éléments situés à gauche de ce numéro.

Revenir dans le tableau de la page précédente
et inscrire 2 croix par ligne

Exemple :
le bouton marche/arrêt (flèche 2) est une consigne donnée par l'utilisateur, donc une information.

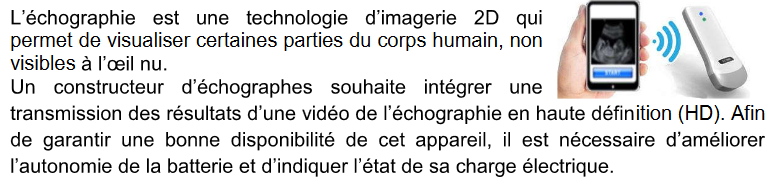

Pour une transmission de vidéo en HD, il est nécessaire d’adapter la solution technique pour le module de communication.

Question 2 (5 points)

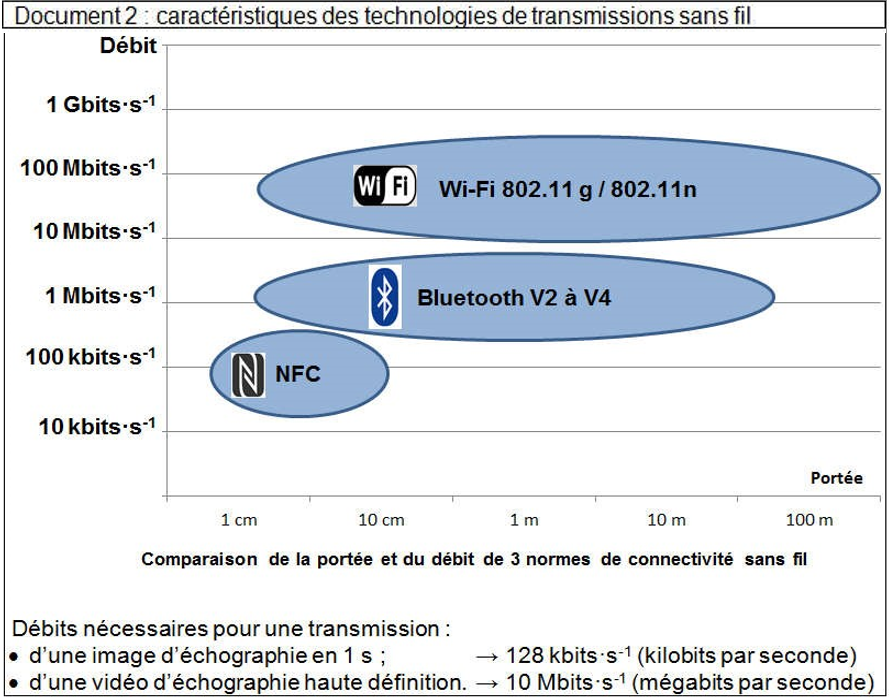

À l’aide des données du document 2 en page suivante, choisir la solution technique que le constructeur doit intégrer au nouvel appareil et argumenter la réponse en précisant le ou les critères de choix (pourquoi vous avez choisi cette solution)

METHODOLOGIE

Il est précisé dans le document précédent que la vidéo sera en HD, c'est à dire en Haute Définition.

Il faut donc choisir une transmission permettant un très bon débit d'information.

Ne pas oublier d'argumenter !!!

Afin de répondre aux exigences du cahier des charges, le constructeur remplace la batterie utilisée de type Ni-Cd par une batterie de type Li-ion.

Question 3 (6 points)

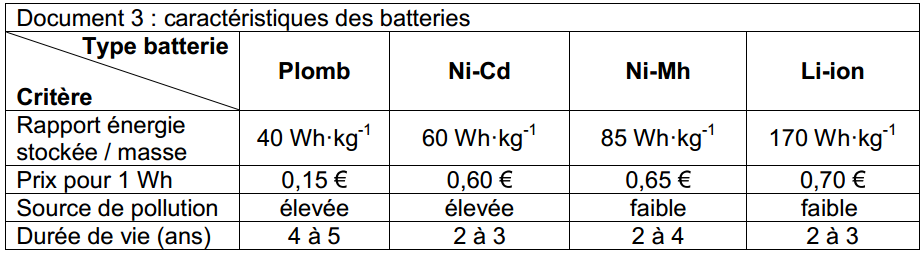

À l’aide du document 3, préciser les exigences qui ont été déterminantes dans le choix du constructeur. Argumenter la réponse.

METHODOLOGIE

4 critères de choix sont proposés.
Comparer uniquement les colonnes Ni-Cd et Li-ion

Dans la réponse, argumenter pour chaque critère le choix retenu.

Ne pas oublier qu'il s'agit d'un appareil nomade, donc attention au rapport énergie stockée / masse

Question 4   (8 points)

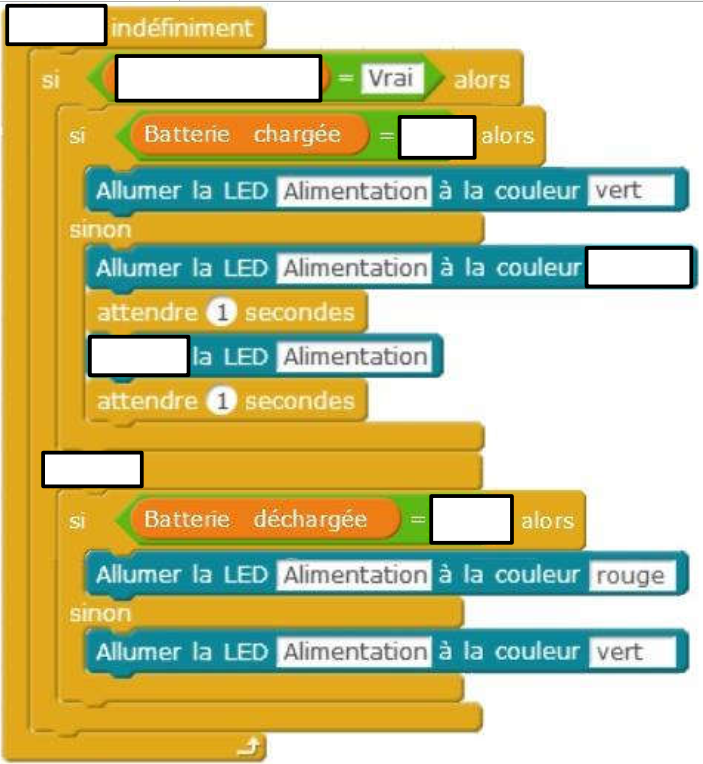

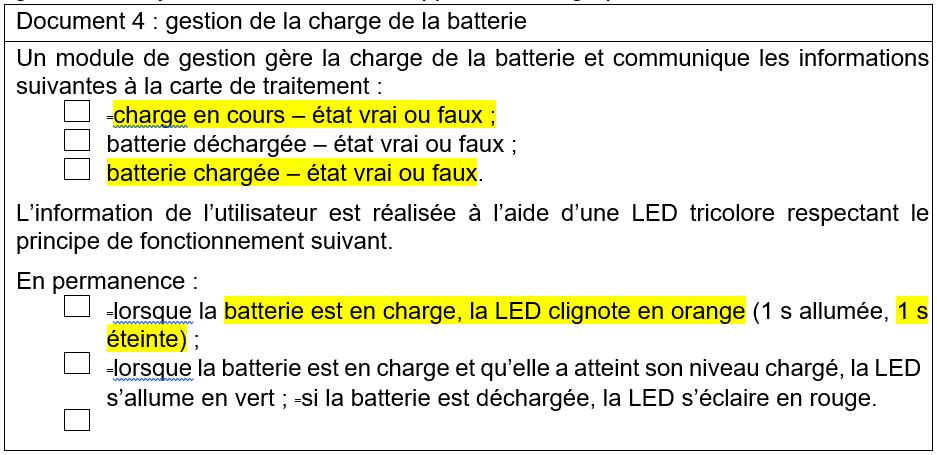

À l’aide du document 4, compléter sur la feuille suivante, la modélisation du programme de gestion du voyant d’alimentation de l’appareil d’échographie.

METHODOLOGIE

Le jour de l'épreuve,
1 - repérer les conditions du type :
 - Répéter indéfiniment,
- Si/alors/Sinon

2 - Souligner dans le texte précédent les informations nécessaires
