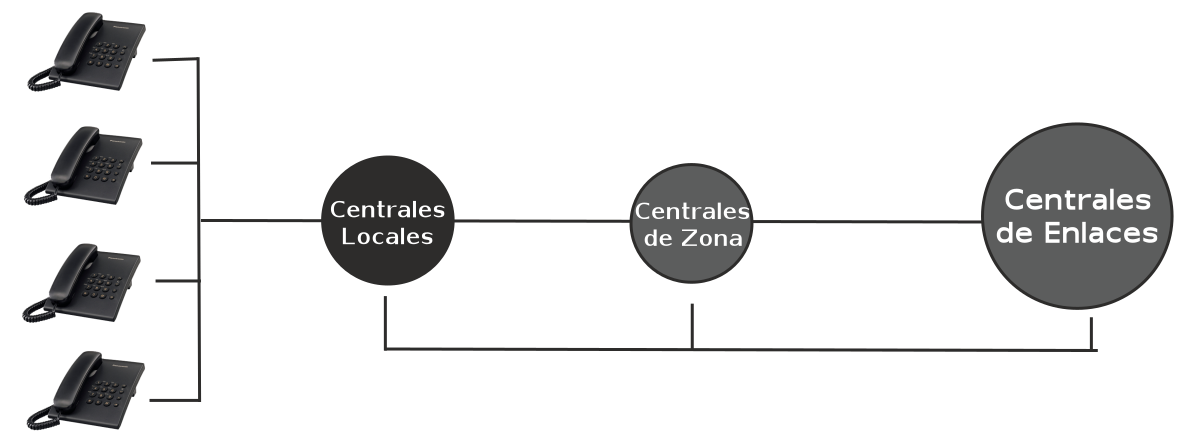

Componentes Principales

• Bucle local
• Troncal
• Centrales de conmutación

Componentes Principales

Bucles Locales

Troncales

Centrales de Conmutación

• Cuando se usa para voz tiene un ancho de banda de 4000 Hz
• Los 3 primeros dígitos del numero local, definen la central y los 4 dígitos restantes definen el numero del bucle local

• Medio de transmisión
• Gestiona miles de conexiones mediante multiplexación
• Fibras ópticas o enlaces de satélite

Para evitar tener un enlace fisico por cada dos abonados, la compañía de telefonía tiene conmutadores, los cuales conectan a varios bucles locales o troncales y permite conectar a diferentes abonados

Señalización

• Señalización en banda

• Señalización fuera de banda

Otras Funcionalidades

• Proporcionar tono de marcado, de linea y ocupado
• Transferir números telefónicos entre oficinas
• Mantener y monitorizar la llamada
• Mantener la información de facturación
• Mantener y monitorizar el estado de los equipos
• Proporcionar otras funciones identificador de llamada, buzón de voz, etc.

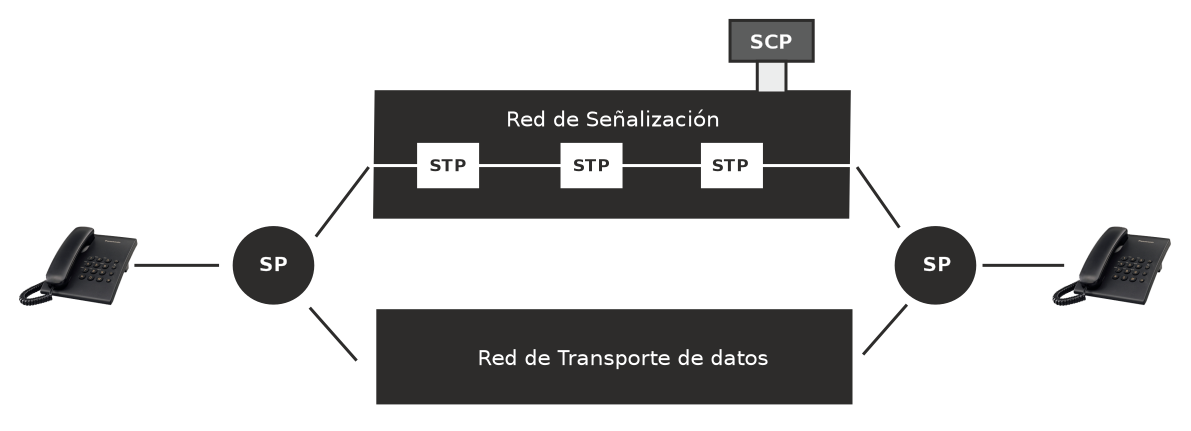

Red de Señalización

• Es una red de conmutación de circuitos o aunque tambien puede ser una red de computacion de paquetes
• Usa los mismos protocolos y modelos de otras redes

Red de Transmisión de datos

• Es una red de conmutación de paquetes con niveles similares a los modelos OSI o de Internet.
• Usa los mismos protocolos y modelos de otras redes

Señalización

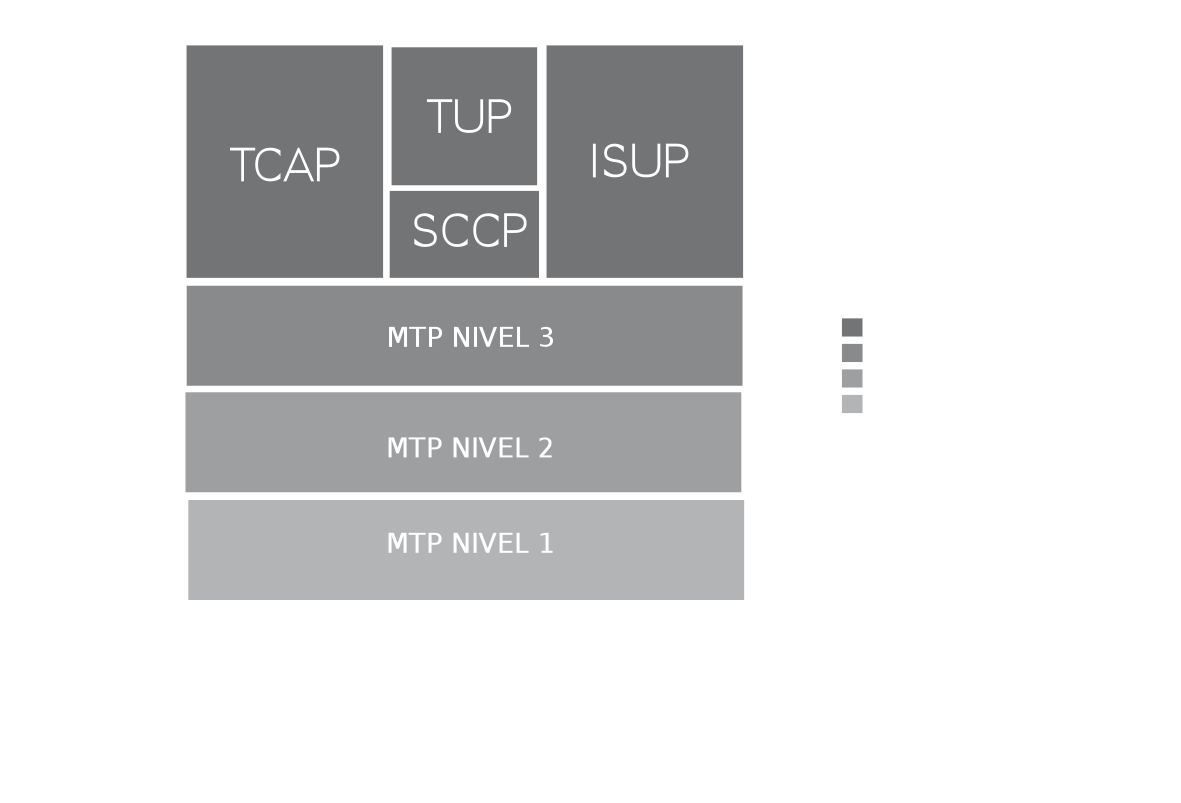

Sistema de Señalización Siete (SS7)

Señalización

Servicios Ofrecidos

1. Servicios Analógicos

• Servicios Analógicos Conmutados: servicio de marcado tradicional, es el que más frecuente se encuentra cuando se usa el teléfono. El ancho de banda suele estar entre 0 y 4000 Hz

• Servicios Analógicos Dedicados: ofrece la oportunidad al cliente de alquilar una linea, llamada linea dedicada, que esta permanentemente conectado a otro usuario.

2. Servicios Digitales

• Servicio Switched/56: es la versión digital de una linea analógica conmutada, que permite velocidades de hasta 56 kbps.

• Servicios Datos Digitales: es la versión digital de una linea analógica dedicada, que permite velocidades de datos de hasta 64 kbps.

Servicios Ofrecidos

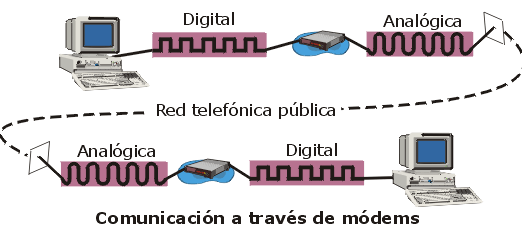

Modem de Marcado

El término módem es una palabra compuesta que indica las dos entidades funcionales que componen un dispositivo, modulador la señal y demodulador la señal

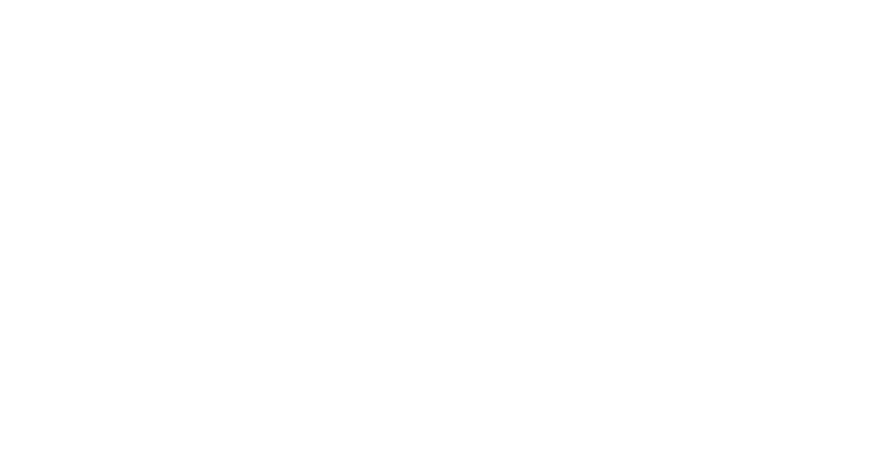

Ancho de banda de una linea telefónica

La lineas telefonicas tradicionales pueden transportar frecuencias entre 300 y 3300Hz, haciendo que el ancho de banda sea de 3000Hz.

Por seguridad, no se usan los bordes de este rango para la comunicación de datos, por lo que el ancho de banda de la señal debe ser menor a la del cable

Linea de Suscripción Digital (DSL)

• ADSL
  DSL Asimétrica , debido a que la velocidad de descarga es mayor a la velocidad de carga.

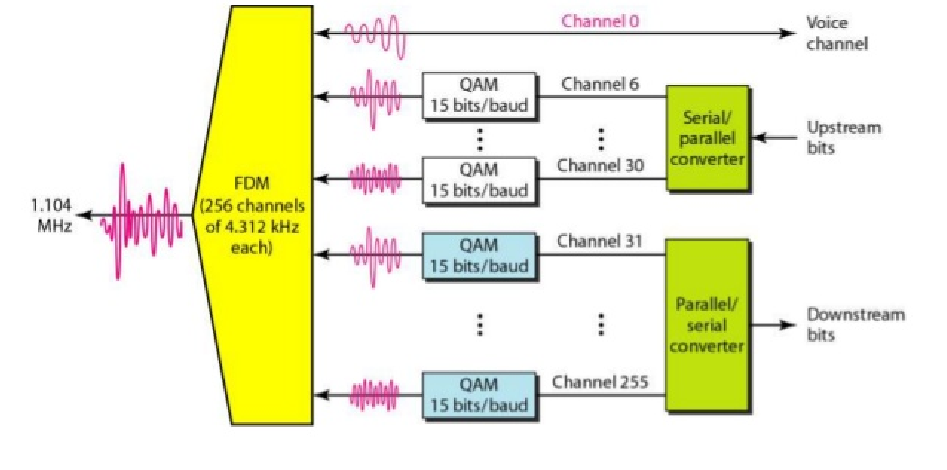

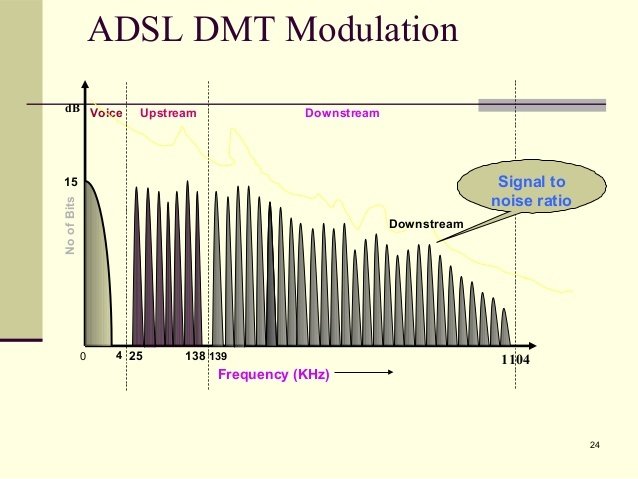

  La técnica de modulación que combina QAM y FDM se ha convertido en un estándar para ADSL, y se denomina Técnica de multitono discreto (DMT)

Linea de Suscripción Digital (DSL)

Linea de Suscripción Digital (DSL)

Redes de TV por Cable

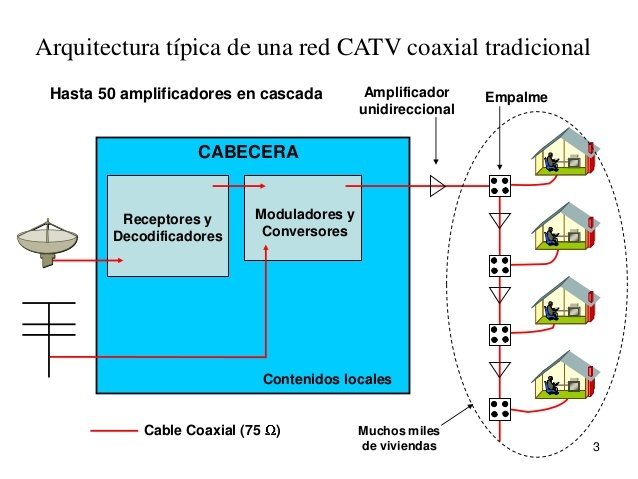

• Redes Tradicionales

Redes de TV por Cable

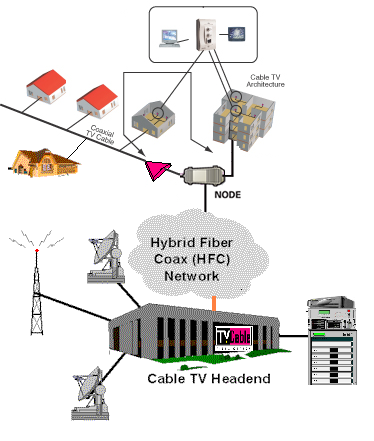

• Red Híbrida fibra-coaxial  (HFC)

Redes de TV por Cable

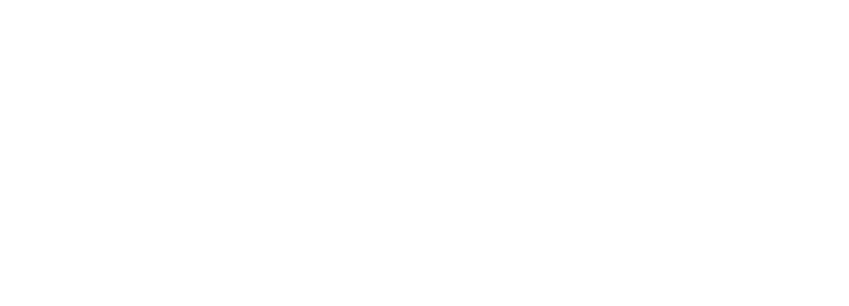

División de la banda de un cable coaxial por CATV
