D3 & React
installation d3js
npm i d3 -S
npm i @types/d3 -D
Avec Typescript
import D3
import * as d3 from "d3";initialisation dans react
import { useRef } from 'react';
export default function Module() {
const svgRef = useRef() as React.RefObject<SVGSVGElement>;
return (
<div>
<svg ref={svgRef}>
<svg/>
</div>
);
}Ici, nous créons un élément svg avec une référence en utilisant useRef
Appliquer une hauteur et largeur sur notre élément SGV
import { useMeasure } from 'react-use';
const [ref, { width, height }] = useMeasure();
useEffect(() => {
d3.select(svgRef.current).attr("width", width).attr("height", height);
}, []);
Lorsque notre page se charge, nous sélectionnons la référence du conteneur pour lui affecter les attributs width et height
Créer un cercle SVG
<circle cy={height/2} cx={width/2} r="30" />Nous créons un cercle de rayon 30 ayant pour coordonnée en x (la taille de notre client web divisé par deux) et pour coordonnée en y (la hauteur de notre client web divisé par deux).
Ainsi, notre cercle se retrouvera au milieu de notre page.
Appliquer un style à notre cercle
Nous souhaitons créer un cercle sans couleur de fond mais avec un bord en pointillés de couleur bleu et j'ajoute que je souhaite seulement 10 pointillés
Nous allons avoir besoin des propriétés suivantes:
- fill
- stroke
- strokeDasharray
- strokeWidth
La propriété fill
Cette propriété permet de remplir le cercle avec la couleur donnée.
Dans notre cas précis, nous souhaitons une couleur de fond transparente.
<circle fill="transparent" />La propriété stroke
Cette propriété permet de définir la couleur du contour du cercle.
Dans notre cas précis, nous souhaitons une couleur bleue.
<circle fill="transparent" stroke="#3c81f6" />La propriété stokeWidth
Cette propriété permet de définir la largeur du contour du cercle
Dans notre cas précis, nous souhaitons un contour de 5 pixels.
<circle fill="transparent" stroke="#3c81f6" strokeWidth="5" />La propriété strokeDasharray
Cette propriété permet d'appliquer des pointillés sur notre contour de cercle.
Dans notre cas précis, nous souhaitons affecter une valeur de 10 sur notre propriété strokeDasharray.
<circle fill="transparent" stroke="#3c81f6" strokeWidth="5" strokeDasharray="10" />Notons que notre résultat n'est pas parfait... Les pointillés ne sont pas répartis de manière uniforme autour du cercle.
Le cercle parfait !
Un calcul mathématique sera nécessaire afin de calculer la valeur que l'on affectera à la propriété strokeDasharray
<!--
The circumference of the circle is 2*PI*R ~ 314.16
if we want N dashed we use d=314.16/N
For N = 20 we have d=15.71
For a gap of 5 we will have "10.71,5" (d - gap,gap)
-->Une petite recherche sur stackoverflow me fait tomber sur cette petite note qui sera bien utile pour ce que l'on souhaite faire.
Ce qu'il faut retenir
<!--
The circumference of the circle is 2*PI*R ~ 314.16
if we want N dashed we use d=314.16/N
For N = 20 we have d=15.71
For a gap of 5 we will have "10.71,5" (d - gap,gap)
-->Dans notre cas, R ( le rayon du cercle ) vaut 30 donc
2 × π × 30 = 188.495559215
N est notre nombre de pointillés qui vaut 10
d = 188.495559215 / 10 = 18.8495559215
Notre gap entre chaque pointillé sera de 4 donc
x = 18.8495559215 - 4 = 14.8495559215

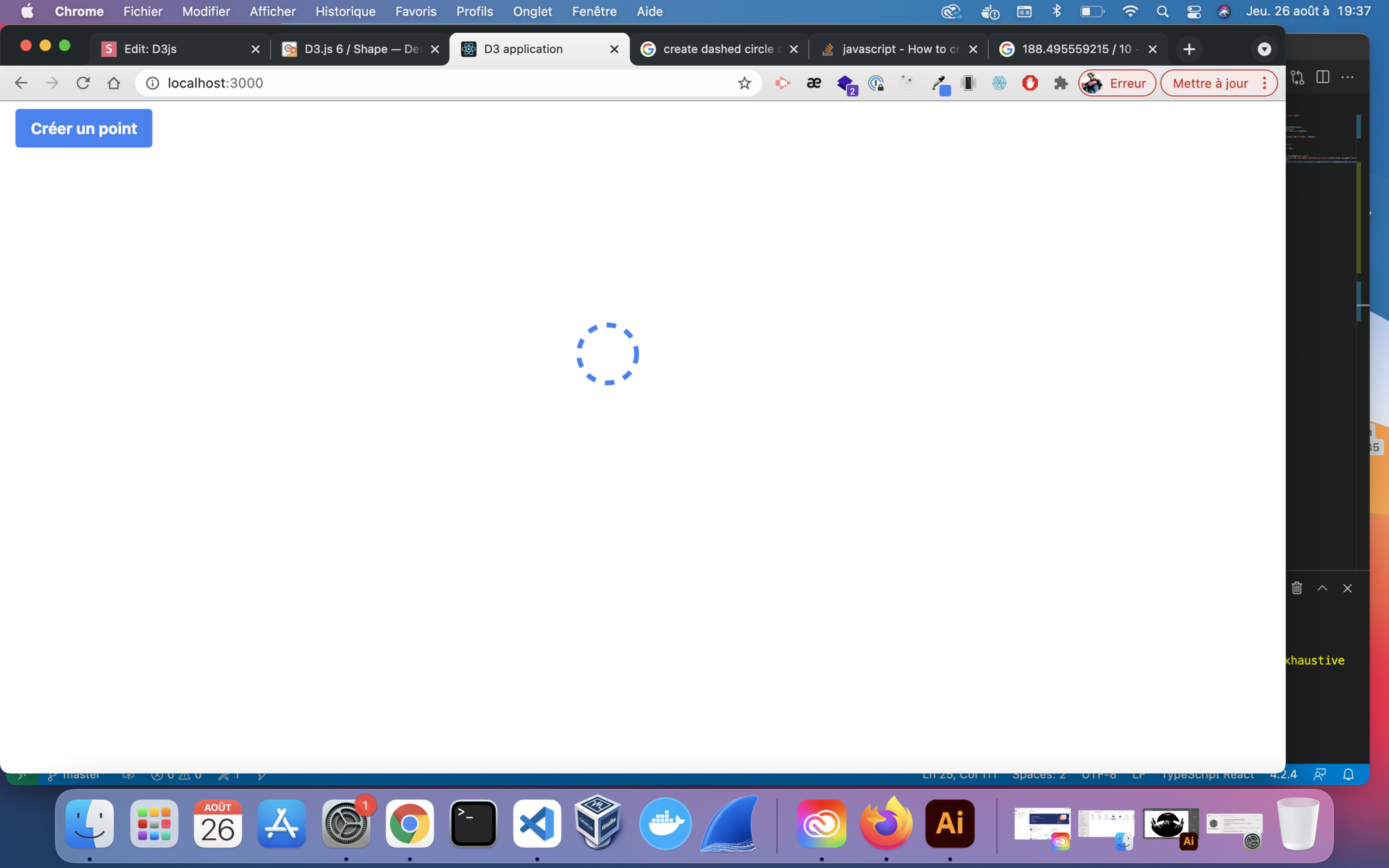

Le resultat
<circle
cy={position.y}
cx={position.x}
r="30"
fill="transparent"
stroke="#3c81f6"
strokeDasharray="14.8495559215, 4"
strokeWidth="5"
/>Créer un cercle dynamique
export async function createCircle(ctx) {
const { svgRef } = ctx;
d3.select(svgRef.current)
.append('circle')
.attr('r', 20)
.attr('cx', 200)
.attr('cy', 200)
.style('fill', 'transparent')
.style('stroke', '#3c81f6')
.style('stroke-width', 5)
.style('cursor', 'pointer')
return this;
}Créer un rectangle SVG
<rect y={height/2} x={width/2} width="50" height="25" fill="crimson" />Créer une ligne SVG
<line y1={height/2} x1={width/2} x2={width/4} y2={height/4} stroke="crimson" />Créer un texte SVG
<text y={height/2} x={width/2} stroke="crimson">Hello</text>D3js
