PLACA DE CIRCUITO IMPRESO (PCB)
PLACA DE CIRCUITO IMPRESO (PCB)
PLACA DE CIRCUITO IMPRESO (PCB)
ELECTRÓNICA BÁSICA
NICOLAS GIL-OMAR VARGAS
901

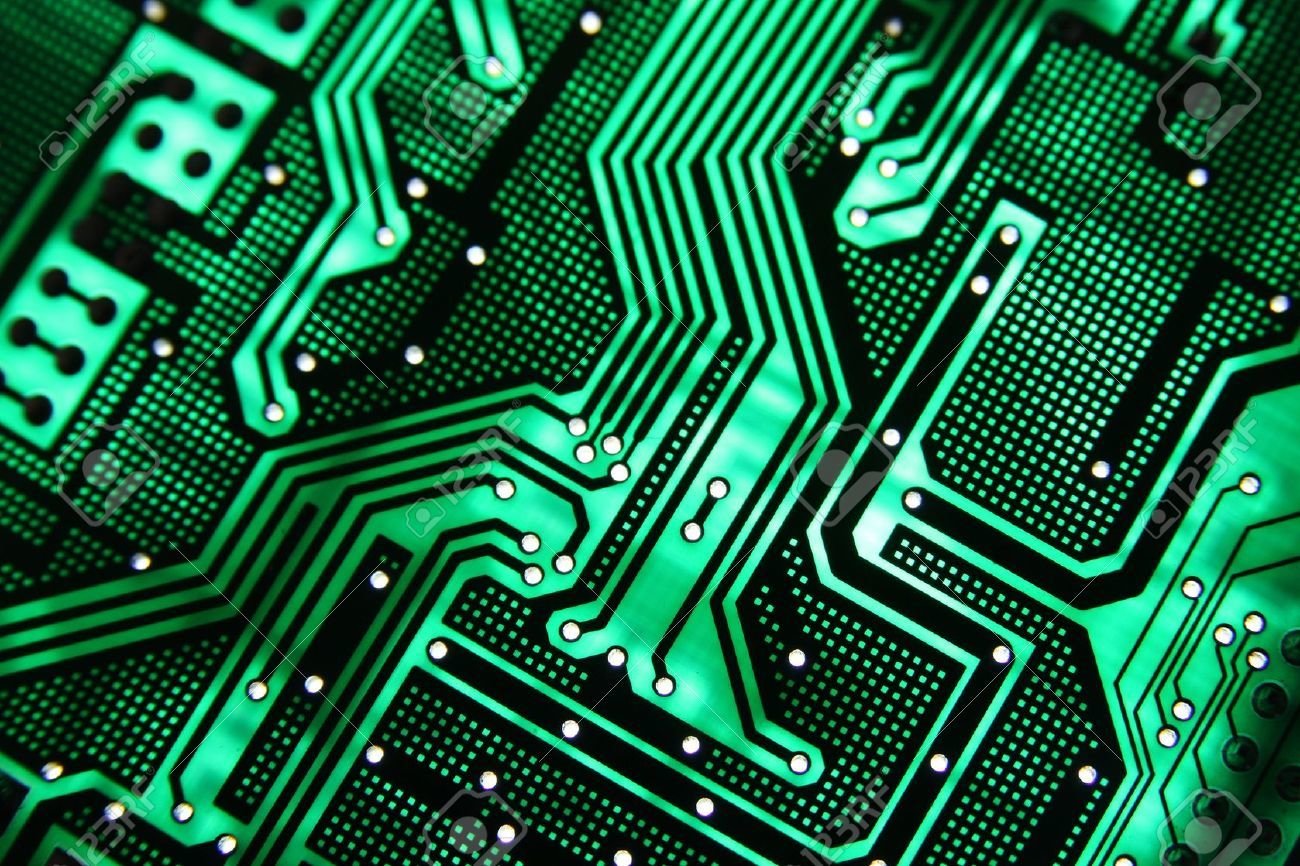

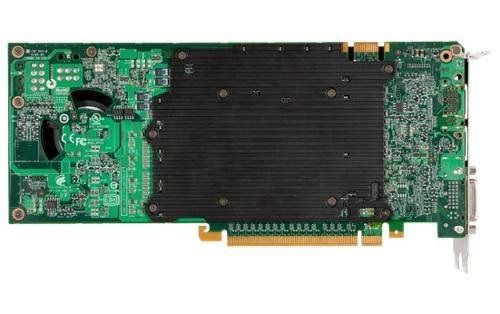

UN CIRCUITO IMPRESO ES :En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor
Composición física

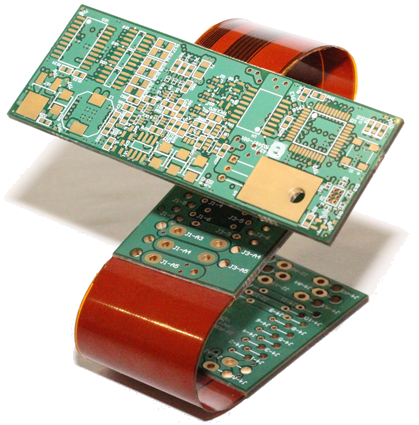

La mayoría de los circuitos impresos están compuestos por entre una a dieciséis capas conductoras, separadas y soportadas por capas de material aislante sustrato laminadas (pegadas) entre sí.
Las capas pueden conectarse a través de orificios, llamados vías. Los orificios pueden ser electorecubiertos; para conectar cada capa del circuito, el fabricante mediante un proceso químico, deposita en todas las superficies expuestas del panel, incluyendo las paredes del agujero una fina capa de cobre químico, esto crea una base metálica de cobre puro; o también se pueden utilizar pequeños remaches. Los circuitos impresos de alta densidad pueden tener “vías ciegas”, que son visibles en sólo un lado de la tarjeta, o “vías enterradas”, que no son visibles en el exterior de la tarjeta.
CONCEPTO DE SUSTRATO
Un sustrato (también llamado una oblea) es un sólido (generalmente una sustancia PLANA) sobre la que se aplica una capa de otra sustancia y que a la que se adhiere esta segunda sustancia.Ha de tenerse en cuenta que un sustrato en el campo de la electrónica es ya sea un semiconductor o un aislante eléctrico, dependiendo del proceso de fabricación que se utilice. Para los casos en los que se utilice como sustrato un aislante como el óxido de silicio u óxido de aluminio
PRINCIPALES CARACTERÍSTICAS DEL SUBSTRATO
---SON AISLANTES O SEMICONDUCTORES---
ES UN SOLIDO,GENERALMENTE SON PLANAS SIENDO LA BASE DE UN BUEN MONTAJE
Suficientemente rígidos para mantener los componentes.Fácil de taladrar.Sin problemas de laminado.
Metalizado de los taladros.Retardante de las llamas.No absorbe demasiada humedad.
Disipa bien el calor. de expansión térmica bajo para que no se rompa.Capaz de soportar el calor en la soldadura.Capaz de soportar diferentes ciclos de temperatura.
Constante dieléctrica baja, para tener pocas pérdidas.
Rigidez dieléctrica ( Punto de ruptura dieléctrica ) elevado.
TECNICAS DE FABRICACION
La forma más económica de hacer circuitos impresos es usando la técnica con tinta indeleble. Solo se necesitamos un marcador o plumón de tinta indeleble, como el famoso (Sharpie).
Lo primero es dibujar las pistas del circuito sobre la tarjeta, en la cara bañada en cobre. Luego, se sumerge la tarjeta en una solución corrosiva, (cloruro férrico), disuelto en agua caliente. Esta solución corroe la superficie de cobre, dejando sólo el cobre que está cubierto por la tinta del plumón. Para finalizar se perforan con un taladro los orificios donde entrarán las patas de los componentes y listo.
Esta técnica por ser netamente manual y con una calidad de impresión regular, se recomienda para hacer circuitos de mediana complejidad, para principiantes o aficionados a la electrónica, que desean realizar pequeños proyectos a muy bajo costo.

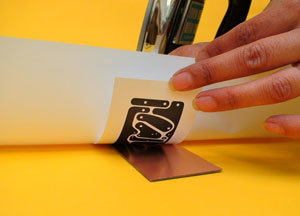

Circuitos impresos elaborados con la técnica de planchado
El papel termo transferible es un material utilizado en la elaboración de circuitos impresos de cualquier tipo. Gracias a este papel podemos traspasar a la placa de cobre virgen, el diseño del circuito impreso que hayamos hecho (haya sido hecho a mano o computador), de manera fácil, rápida y económica, para luego introducirla en un recipiente con cloruro ferrico, obteniendo así el circuito impreso deseado. Recomendamos el papel marca (PCBMAKER), aunque también se pueden usar algunos papeles gruesos, usados en dibujo, como el papel Glossy, papel para fotografía o papel Propalcote de unos 120 gramos.
Para empezar debemos hacer el circuito del diseño impreso. Este no es otra cosa que el dibujo de las pistas de cobre. El diseño del circuito impreso que hagamos deberá corresponder a las pistas de cobre vistas por “transparencia” desde la cara de los componentes (modo espejo).
PLACA DE CIRCUITO IMPRESO (PCB)
OMAR V.-NICOLAS GIL
901
COLEGIO SEMINARIO DIOCESANO
Text
ELECTRÓNICA BÁSICA
Text
UN CIRCUITO IMPRESO ES :En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor
