Структура

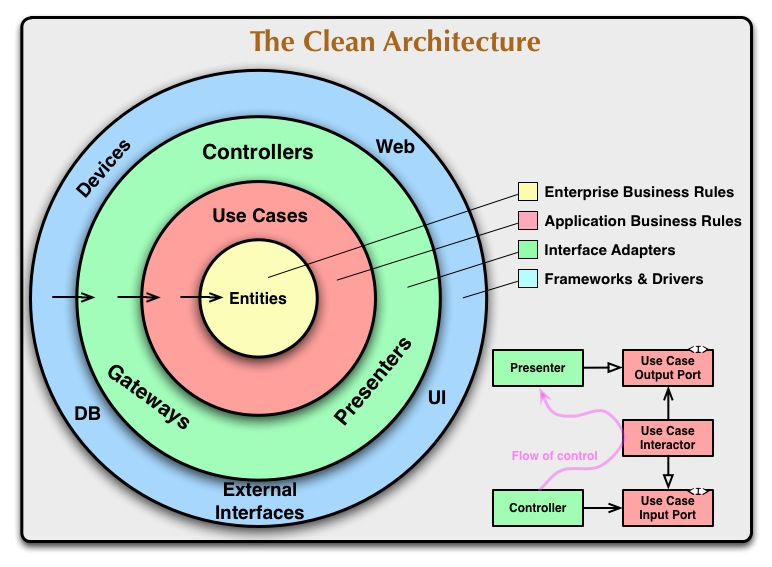

Архитектура



Любая организация, которая разрабатывает систему (в широком смысле),
вынуждена создавать проекты, структуры которых являются копией структуры связей организации

закон Конвея, 1968

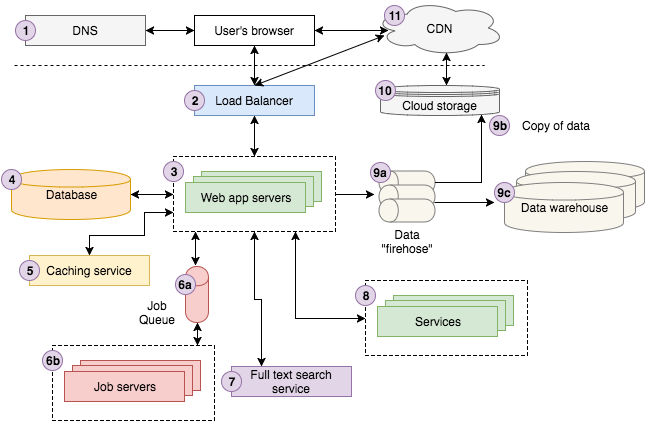

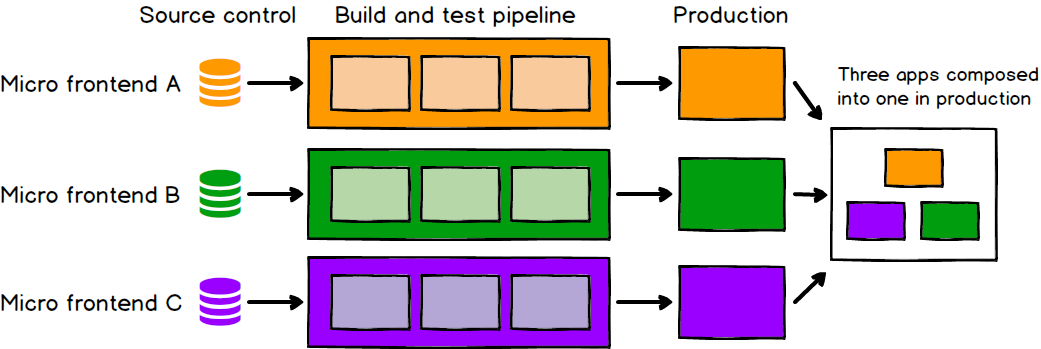

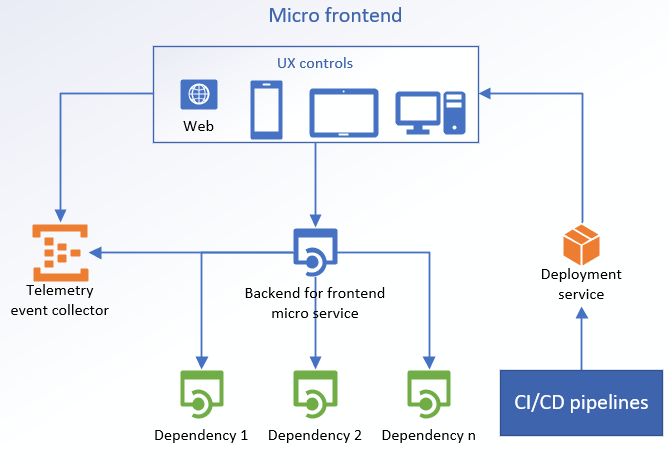

Web Architecture



Сложная рабочая система неизменно получается из простой рабочей системы. Сложная система, разработанная с нуля, никогда не работает. И никакие улучшения не заставят ее работать. Начинать следует с простой рабочей системы

 закон Голла, 1986



Что почитать

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Morbi nec metus justo. Aliquam erat volutpat.

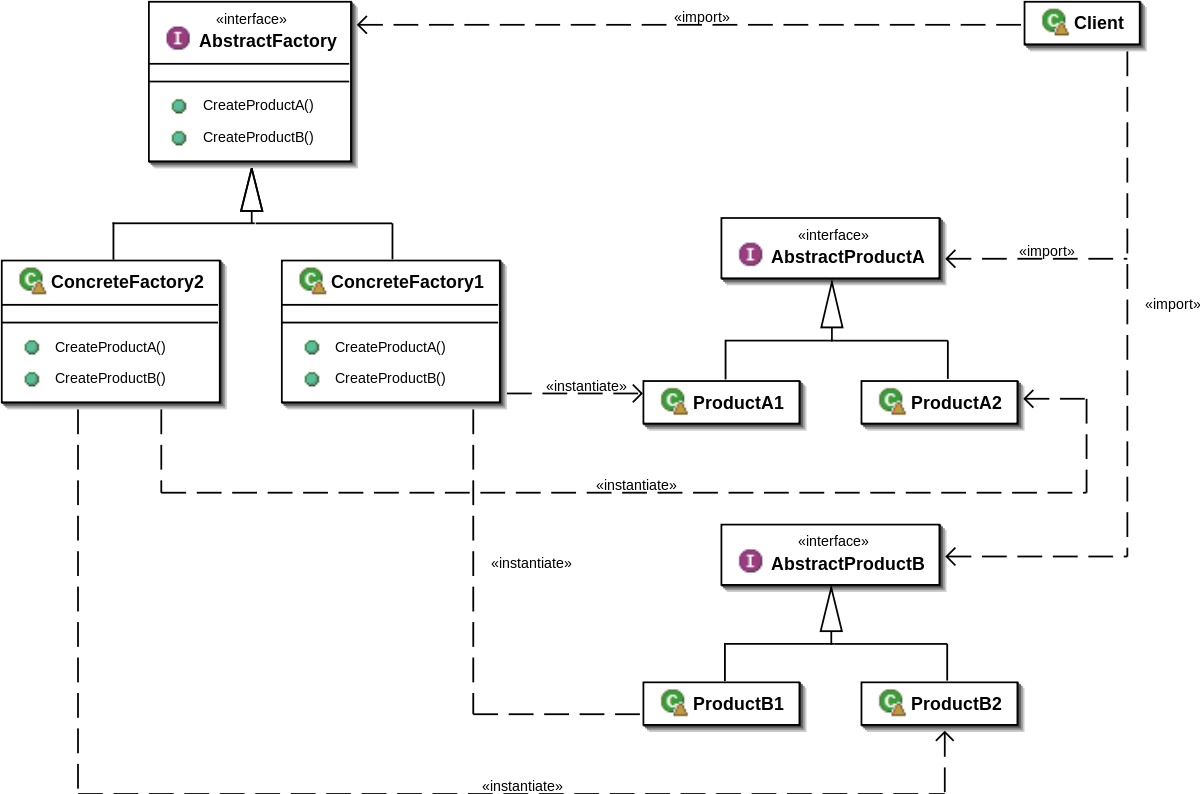

UML

  1. uses case
  2. user story
  3. requirements analysis
  4. non-functional requirement

UML 1.0 - 01/1997

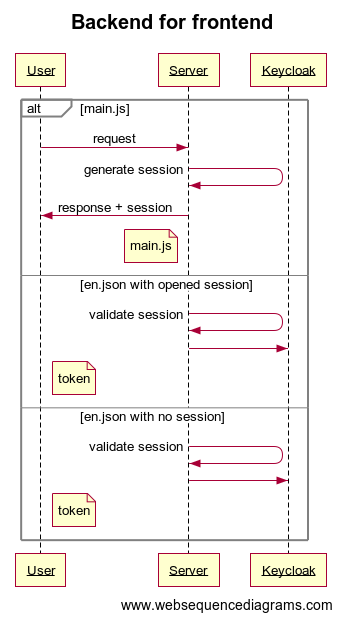

sequence diagram

websequencediagrams.com

title Backend for frontend

alt main.js
    User -> Server: request
    Server -> Server: generate session
    Server -> User: response + session
    note left of Server
        main.js
    end note
else en.json with opened session
    Server -> Server: validate session
    Server -> Keycloak:
    note right of User
        token
    end note
else en.json with no session
    Server -> Server: validate session

    Server -> Keycloak:
    note right of User
        token
    end note
end

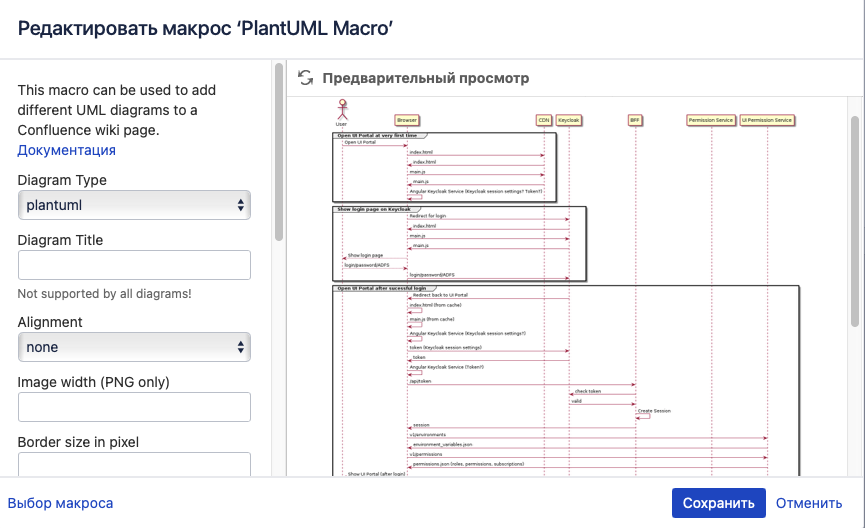

Confluence - PlantUML Macro

@startuml

title Backend for frontend

actor "User" as U
participant "Browser" as B
participant "CDN" as CDN

group Open UI Portal at very first time
U -> B: Open UI Portal
B -> CDN: index.html
CDN -> B: index.html
B -> CDN: main.js
CDN -> B: main.js
B -> B: Angular Keycloak Service
end

@enduml
  1. uses case
  2. user story
  3. requirements analysis
  4.



good for you

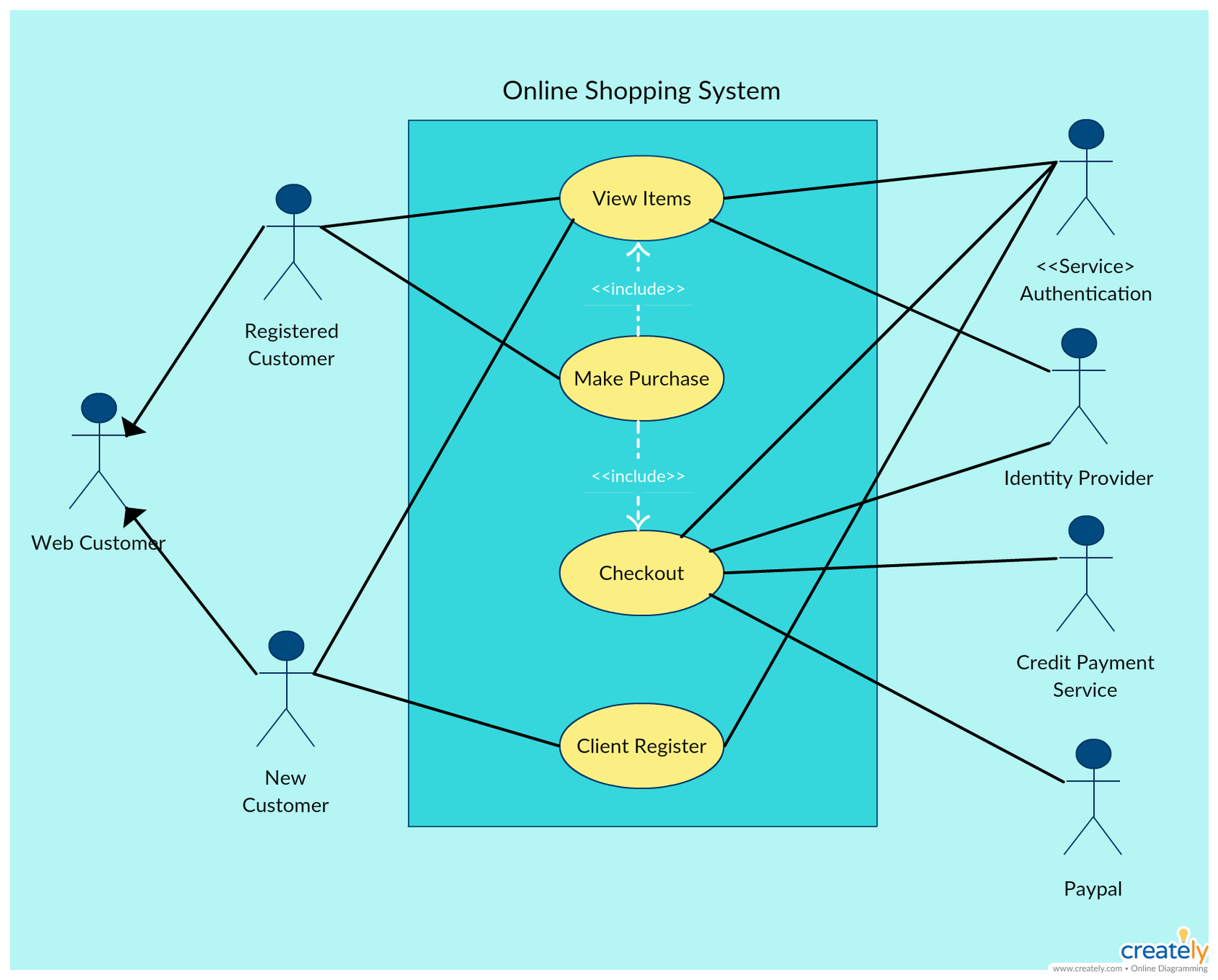

  Use Case diagram

  Use Case diagram

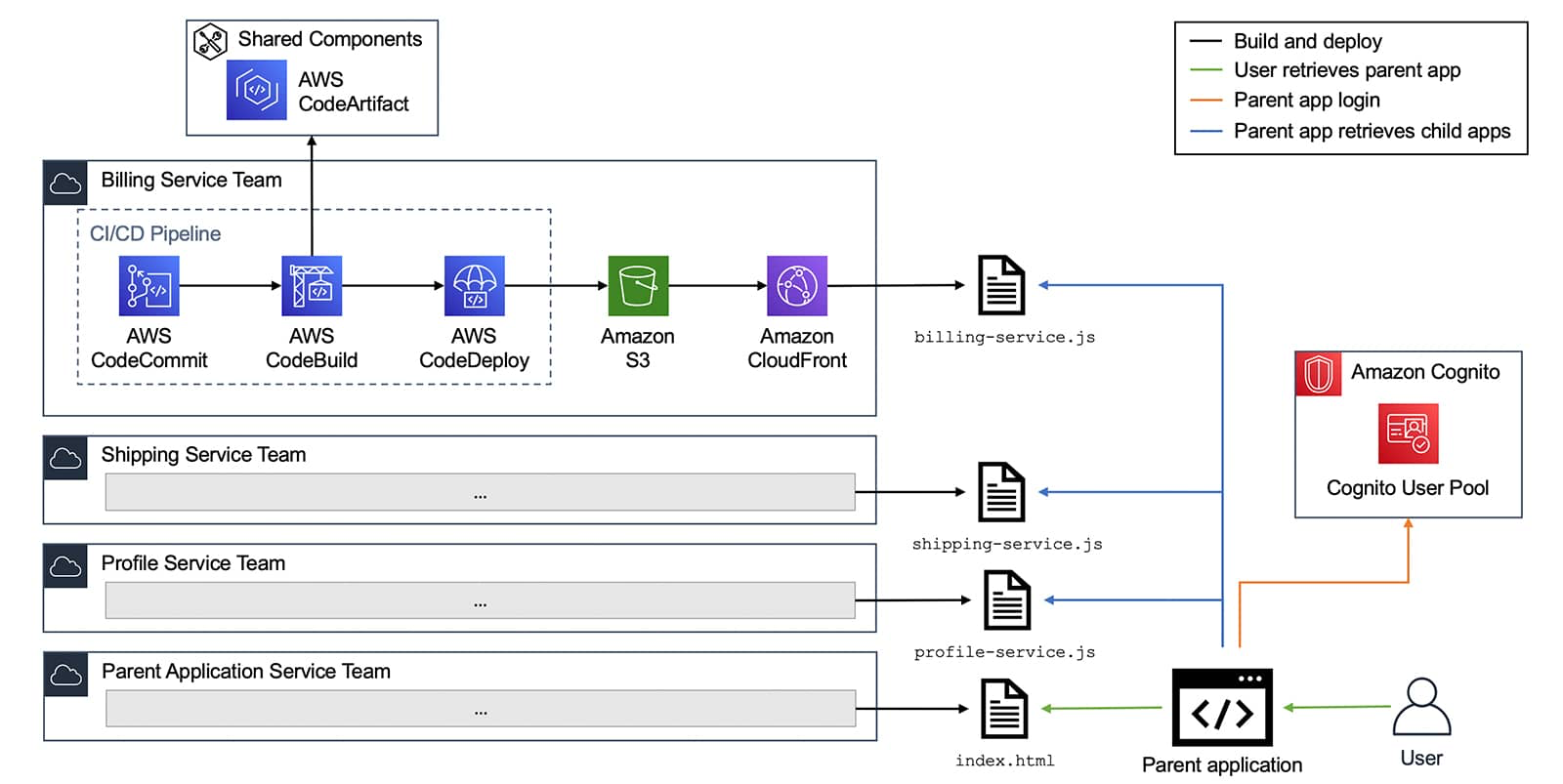

Deployment diagram

Deployment diagram

Deployment diagram

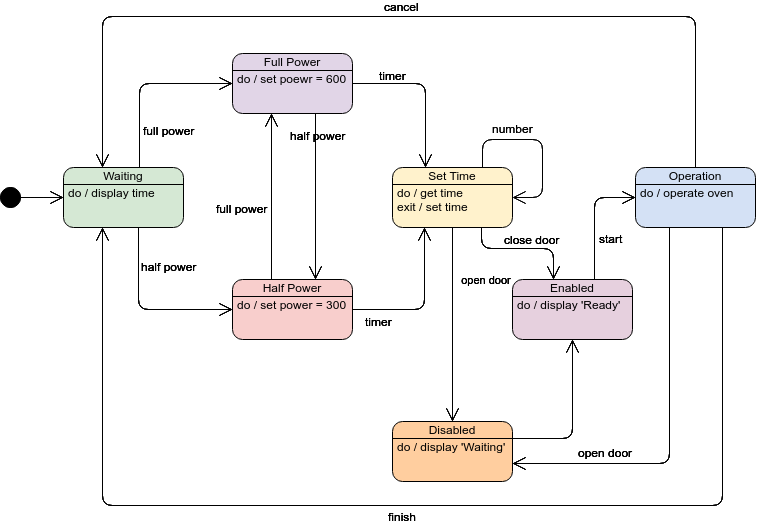

Statechart diagram

Statechart diagram

The Most Popular Diagram and Charting Tools for Confluence



1.) Draw.Io Flowchart & Diagram Maker for Confluence

2.) Gliffy Diagrams for Confluence

3.) Lucidchart for Confluence Diagramming

4.) SmartDraw for Automatic Diagramming in Confluence

ArchiMate

Title Text

Travis CI & Docker

Cloud Functions

???

How to create Architecture

By Oleksandra Kalinina

Made with Slides.com

How to create Architecture
