Présentation de la Raspberry Pi
Une raspberry pi c'est quoi ?
Définition
Type de matériel : Un nano-ordinateur monocarte ARM
Fabricant : Raspberry Pi Foundation
Date de création : 2012
Prix : 35$
Évolution
En 2018 c'est :
Plus de 10 millions de Raspberry Pi vendues
8 modèles différents
Des millions d'utilisateurs
À quoi ça sert ?
Apprendre à
développer
Faire de l'électronique
& de l'embarqué
Faire un simple
ordinateur
Pourquoi la Raspberry Pi ?
Une très grande communauté
Un prix très faible
Logiciel libre

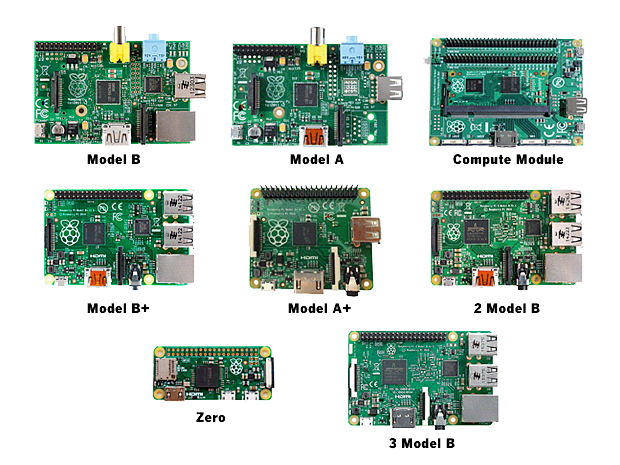

Les différents modèles de Raspberry Pi

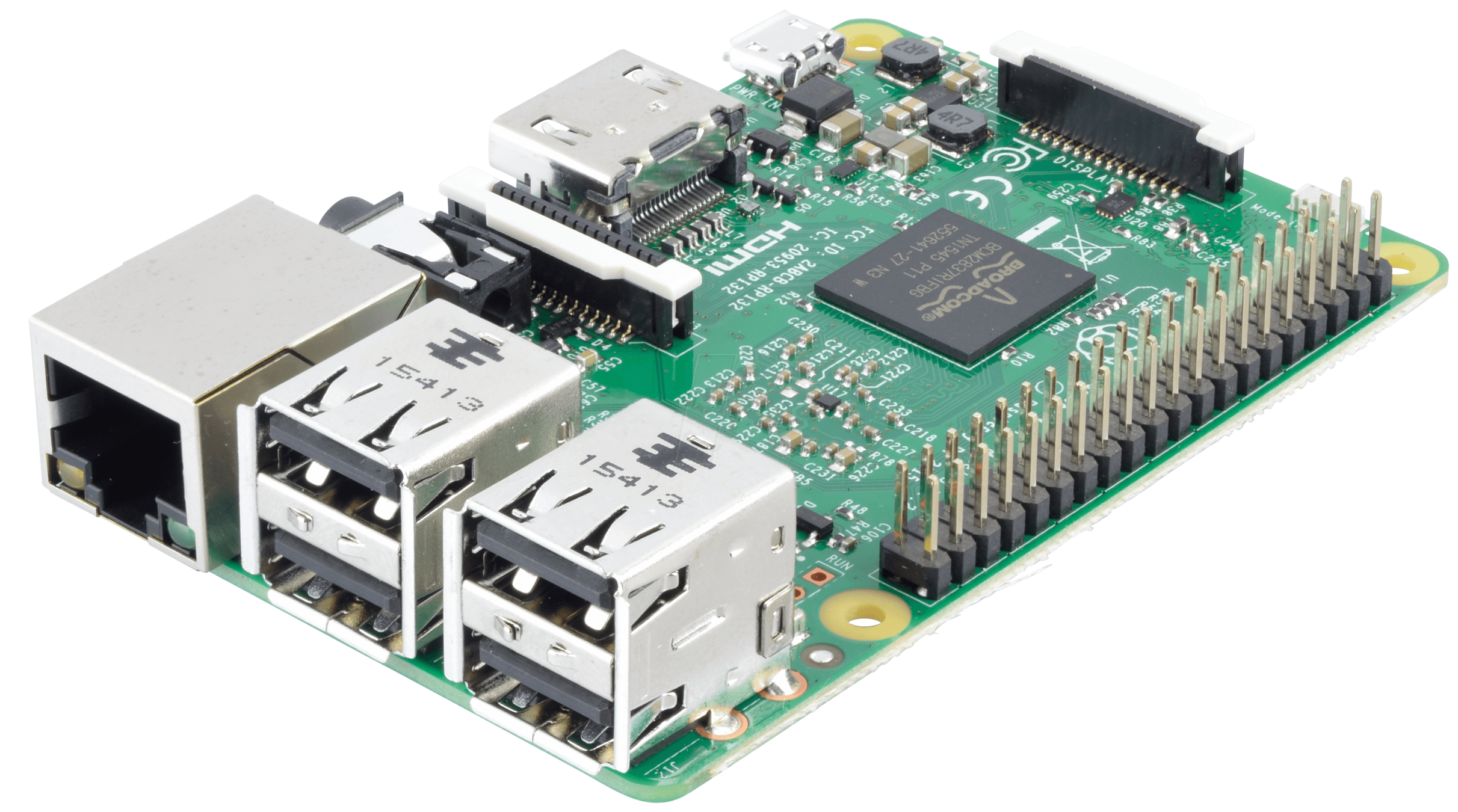

Raspberry Pi 3 B
(La plus puissante)
Processeur : ARM V8 1.2 GHz x4
RAM : 1 Go
Ethernet : Oui
Ports USB : 4
Wifi & Bluetooth : Oui
35 €

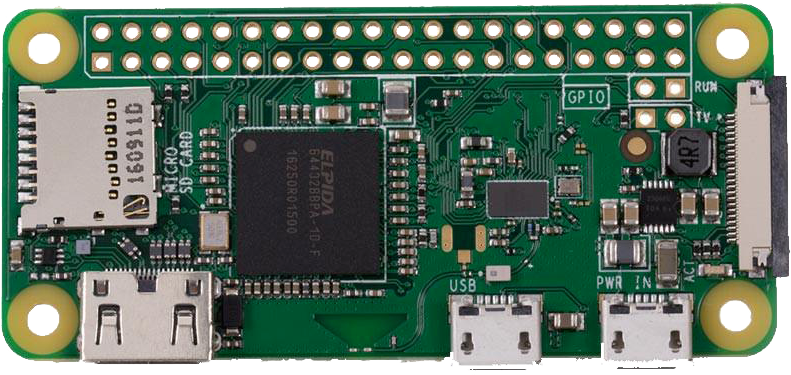

Zero
Zero W
Processeur : ARM 11 1 GHz x1
RAM : 512 Mo
Ethernet : Non
Ports USB : 1 (Micro)
Wifi & Bluetooth : Non
Poids : 9 g
Wifi & Bluetooth : Oui
(Moins puissante)
5 €
10 €
Pi 3B
Zéro (W)
Quand utiliser quoi ?
Besoin de puissance de calcul
Pas de problèmes de place
Alimentation électrique disponible
Peu de puissance de calcul
Espace réduit / poids limité
Alimentation sur batterie
La connectique
Ports classiques
Pi 3B
Pi Zero (w)
USB x 4
HDMI
Jack audio/vidéo
Mini USB x 1
Mini HDMI

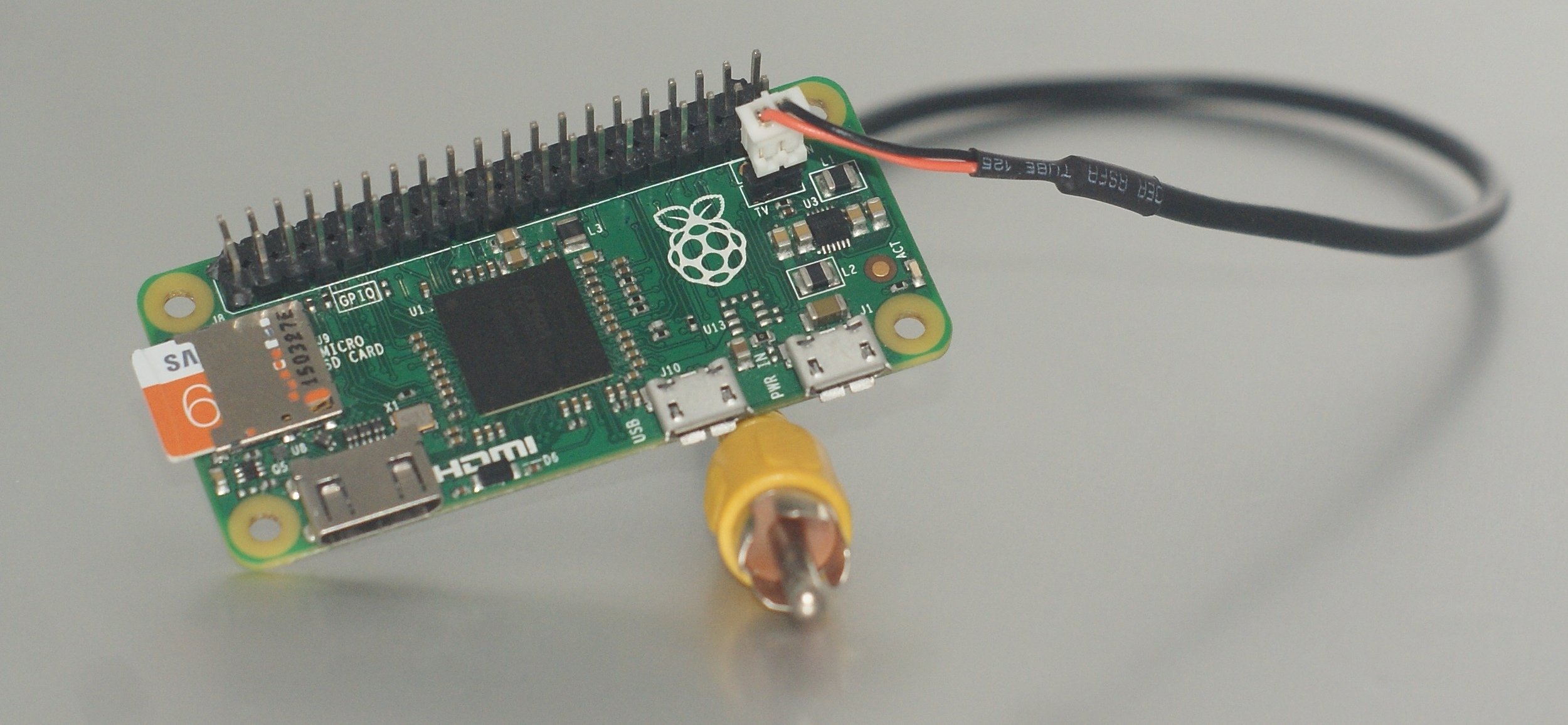

Composite à souder
Ports particuliers
Pi 3B
Pi Zero (w)
Camera Serial Interface
Camera Serial Interface
Display Serial Interface
CSI
DSI
Ports GPIO
Dispo sur toutes les Raspberry Pi (à souder sur Zero) en x40.
Servent à alimenter des périphériques
Contrôler des composants
6 Modes
Power + : Alimentation électrique continue
Ground : Simple terre
I2C : Protocole de communication série synchrone
SPI : Autre protocole de communication série synchrone
UART : Protocole de communication série asynchrone (vieux & moche il parait)
GPIO : Port général qui peut être transformé en SPI/I2C si nécessaire
Exemples d'extension

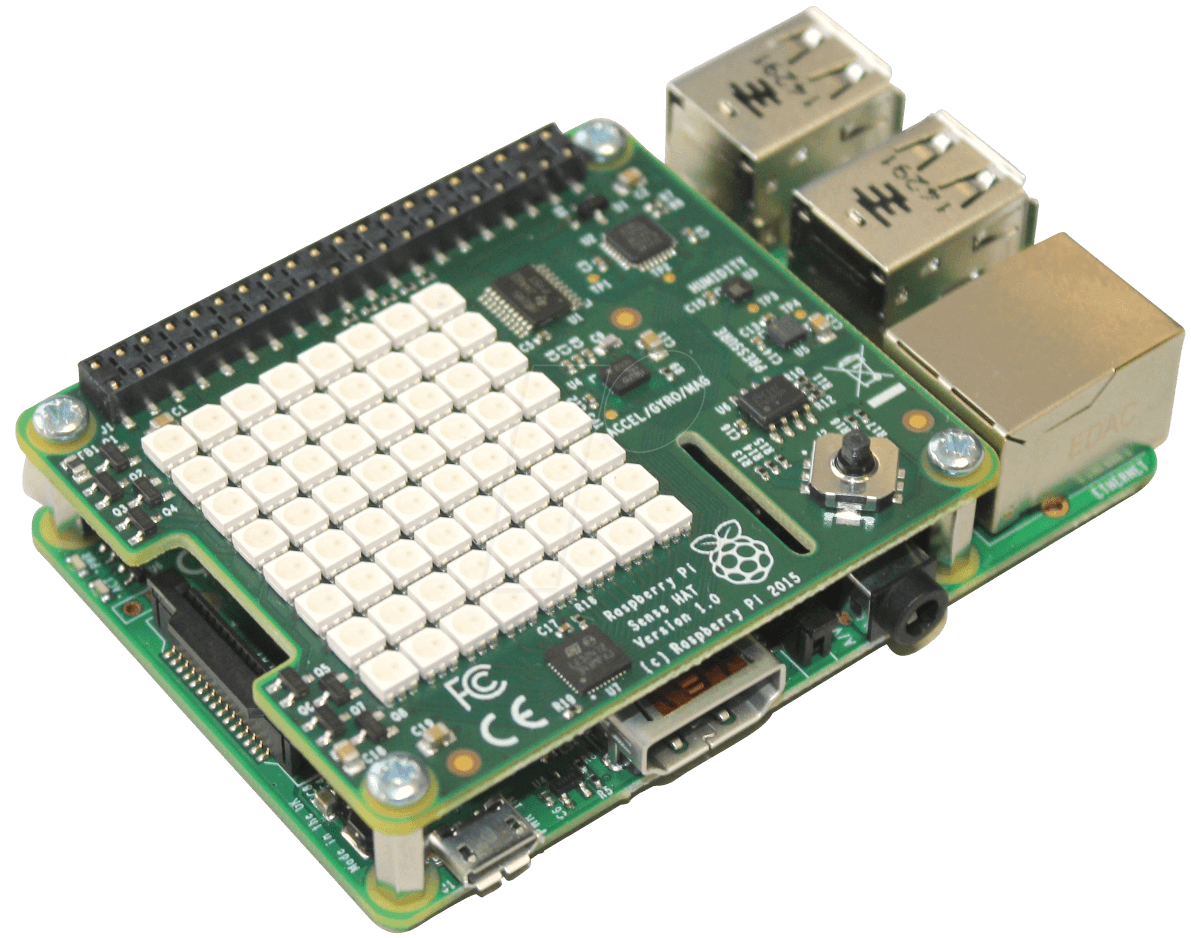

Des capteurs

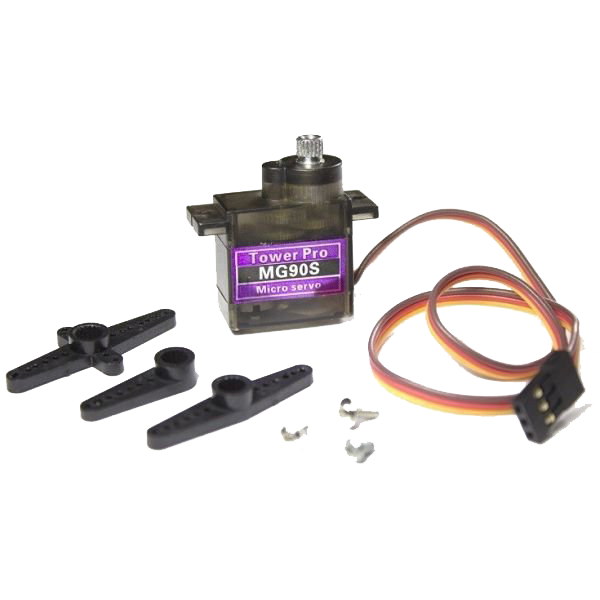

Des moteurs

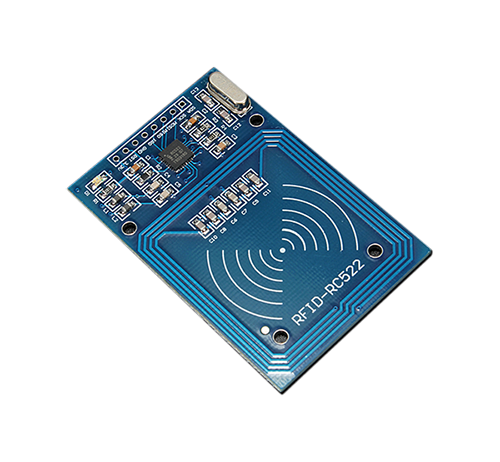

Des lecteurs
Stockage sur carte SD
La raspberry Pi utilise une carte MicroSD au lieu d'un disque dur
(il est aussi possible d'utiliser un OS hébergé
ou un disque dur externe)
Système d'exploitation
Limites et alternatives
Limites
Adaptée pour le prototypage mais pas forcément pour l'industrie
Pas temps réel de base (même s'il existe des extensions)
Pas un micro-contrôleur
Alternatives
Cartes sur mesure
Autres nano-ordinateur (odroid, chip, etc.)
Micro-contrôleur Arduino
Quelques bonnes adresses
https://raspbian-france.fr
http://framboise314.fr
http://blog.idleman.fr
https://raspberrypi.org
Questions ?
