基礎電子學概念

陳信嘉

看懂電子電路

2-1. 電壓、電流、電阻

2-2. LED 燈

2-3. 麵包板與單心線

2-4. 電子迴路

2-5. 接地

認識麵包板的線路

認識 LED

電線使用的習慣

LED 的長為正，要注意

紅線為供電，黑線接地

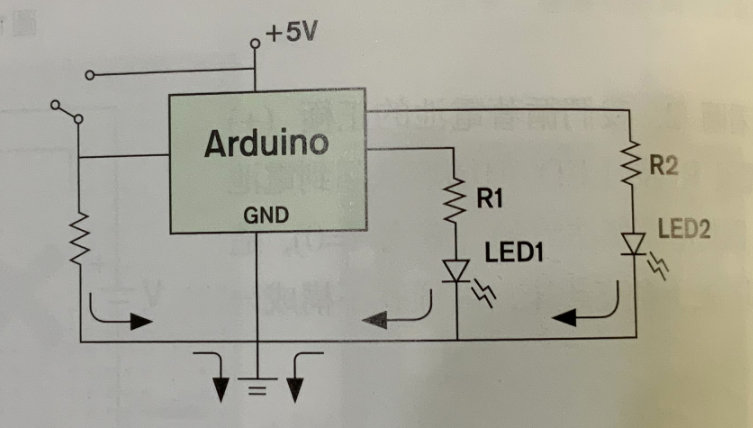

電子迴路

電子零件的連必須構成迴路才能產生作用

迴路就是能夠讓電流流通的電路

+

-

V

R

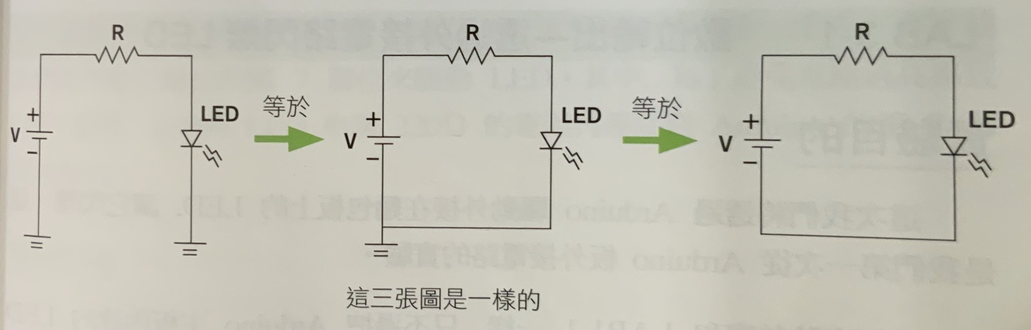

有不同的表達方式

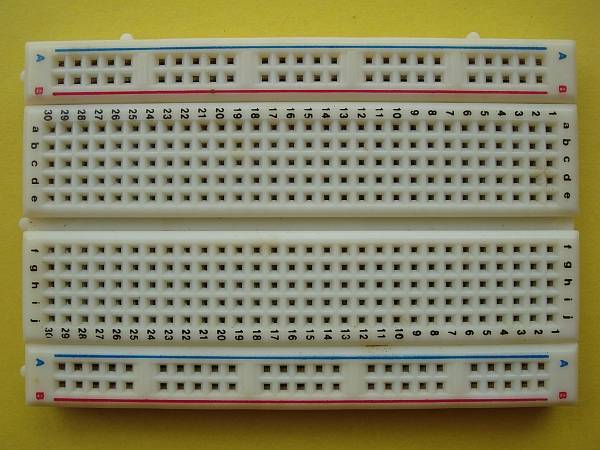

使用麵包板

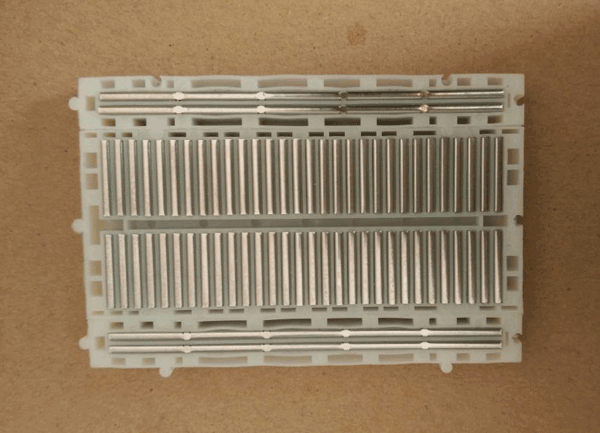

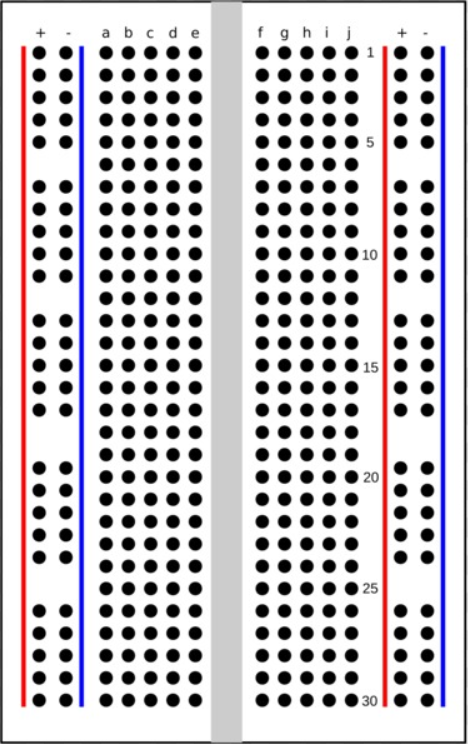

麵包板內的線路連接

通常會把正負電源接到此處

GND

VCC

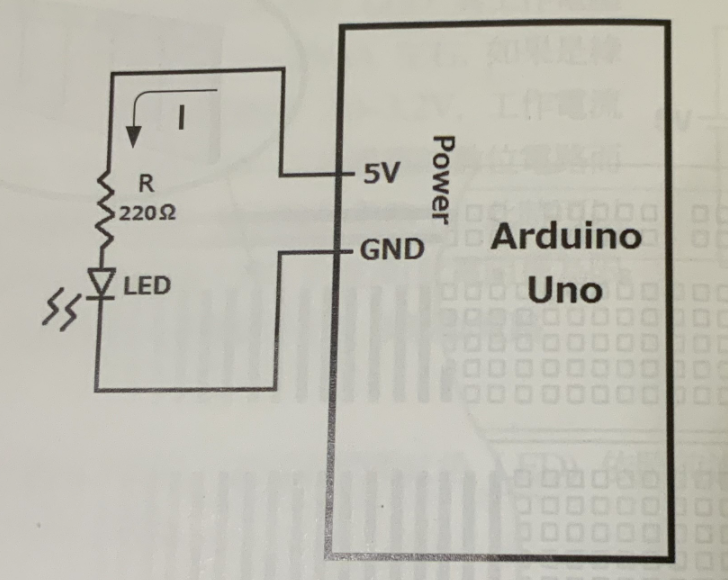

注意 LED 的接腳有正負

正常…大地

......
