Adatvizualizációs stílusgyakorlatok

Szabó Krisztián

Leggyakrabban használt alkalmazások:

1912: Gestalt-filozófia (alaklélektan) – Max Wertheimer

Sz: 1880. április 15.

E: 1943. október 12.

cseh pszichológus

Az egész alak észlelete több a részek egyszerű összegénél.

figura-háttér

optikai illúziók

perceptuális csoportosítás

Közelség elve

Hasonlóság elve

Bezártság elve

The New York Times: A Detailed Picture of What’s in the Democrats’ Climate and Health Bill, August 13

Zártság elve

Folytonosság elve

Összekötöttség elve

The Wall Street Journal: Consumers Feel Worse Now Than They Did During Covid Lockdowns, September 4

Preattentive processing – előzetes vizuális feldolgozás

A diagramkészítés öt alapelve

Mutasd meg az adatot
Legyen sallangmentes
Integráld a szöveget és a feliratot
Ne zsúfold túl
Kezdd szürkével

1. Mutasd meg az adatot

"Nem kell minden konkrétumot megmutatni, de az üzeneted átadásához szükséges elemek jelenjenek meg és legyenek kiemelve."

444.hu Koronavírus oldal

2. Legyen sallangmentes

"A szükségtelen elemek elterelik a befogadó figyelmét és eltelítik a képet."

Bloomberg: Fear of Rampant Crime Is Derailing New York City’s Recovery, July 29

3. Integráld a szöveget és a feliratot

"Gyakran az olvasók utólag olvassák el a szövegeket, de ezek magyarázzák meg a kontextust vagy azt, hogy hogyan olvassuk magát a diagramot"

a. Jelmagyarázat eltávolítása

b. Beszédes cím

c. Magyarázó szövegek (annotációk)

4. Ne zsúfold túl

"A túlzsúfolás helyett csinálj kis variációkat ugyanarra az adatra – csinálj gridet, small multiples diagramot. A kis egységeknek a tartománya, tengelye ugyanaz, de az adatnak más részét mutatják meg."

5. Kezdd szürkével

"Amikor nekikezdesz az ábra elkészítésének, kezdd szürkével. Ezáltal rákényszeríted magad, hogy a színeket, címkéket és egyéb elemeket céltudatosan használd."

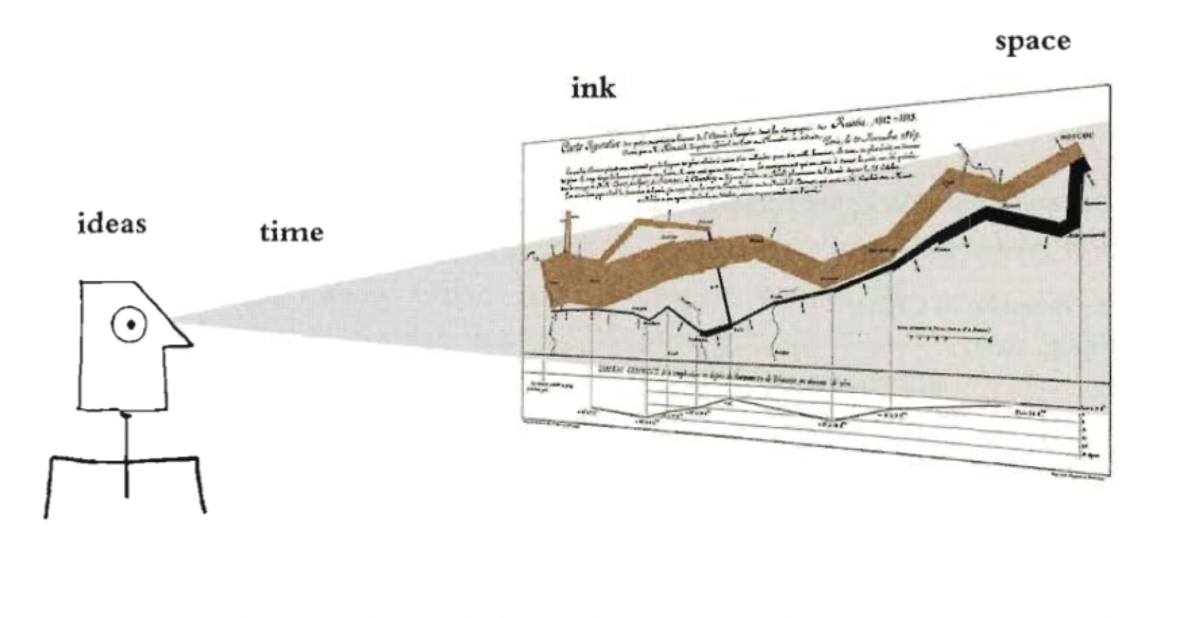

E. R. Tufte: The visual display of quantitative information, 2001

Grafikai tökéletesség (graphical excellence)

Mutasd meg az adatot
Vedd rá a befogadót, hogy a tartalomra figyeljen a módszertan, dizájn technológia helyett
legyen igaz az ábra, ne torzítsd az adatot
minél több szám minél kisebb helyen
legyenek a nagy adatbázisok érthetőek, átláthatóak
ösztönözd a befogadót az összehasonlításra
mutasd be az adatot különböző részleteiben
legyen egyértelmű az elemek funkciója: leírás, felfedezés, kimutatás, dekoráció
a szöveg és a vizuális elem legyen összhangban egymással

Diagram méretei: 1500x1500px (négyzet)

Cím: 1,2 (Flourish)/11pt (Photoshop), Merriweather Bold, max két sor, balra/középre igazított

Alcím: 0,9 (Flourish)/8pt (Photoshop), Merriweather Regular, max két sor, balra/középre igazított

Tengelycím: 0,8 Flourish-ban, 0,6-os padding

Tengelybeosztás: 0,8 Flourish-ban, 0,25-ös padding, 0 fokos dőlésszög, ritkított megjelenés

Tengelyvonalak: nincs

Rács: ritkított, egy tengelyen (x vagy y), folytonos vonal, 0,1 vastagság Flourish-ban

Források és megjegyzések: 0,8 Flourish-ban, 5pt Photoshop-ban, Merriweather regular, bal alsó sarok

Logó: 2,0 magasság Florusih-ban, jobb alsó sarok

Jel-és színmagyarázat: változó elhelyezés (leggyakrabban cím/alcím alatt), 0,9 betűméret Flourish-ban, 1x1x10 (widthxheightxroundness), vagy egyedi, vagy direkt jelmagyarázat
