Polovodice
ˇ
Diódy
Tranzistory
Solárne panely
Snímace
ˇ

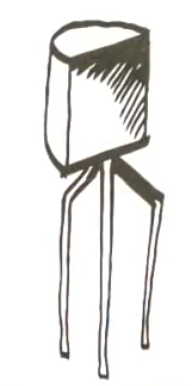

Tranzistory
Ich hlavnou úlohou je zjednodušiť zapojenie elektrického obvodu
Bez nich by niektore obvody ani neexistovali
Vdaka nim maju zariadenia nižšiu spotrebu
a menšie rozmery

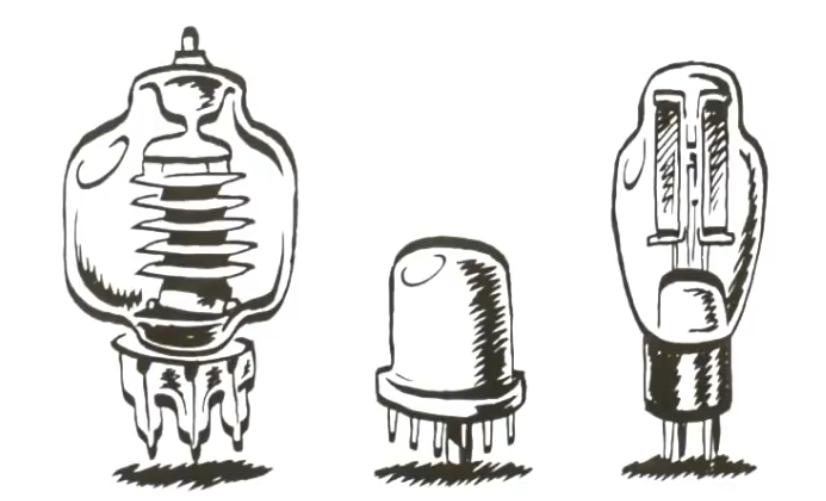

Predchodcom tranzistora bola elektrónka
Text
Obsahoval 17 468 elektrónok, 7 200 kryštálových diód, 1 500 relé, 70 000 rezistorov, 10 000 kondenzátorov,
vážil 30 ton, zaberal 63 m3 (2,6 m × 0,9 m × 26 m), spotrebovával 150 kW elektrickej energie
Ako funguju?

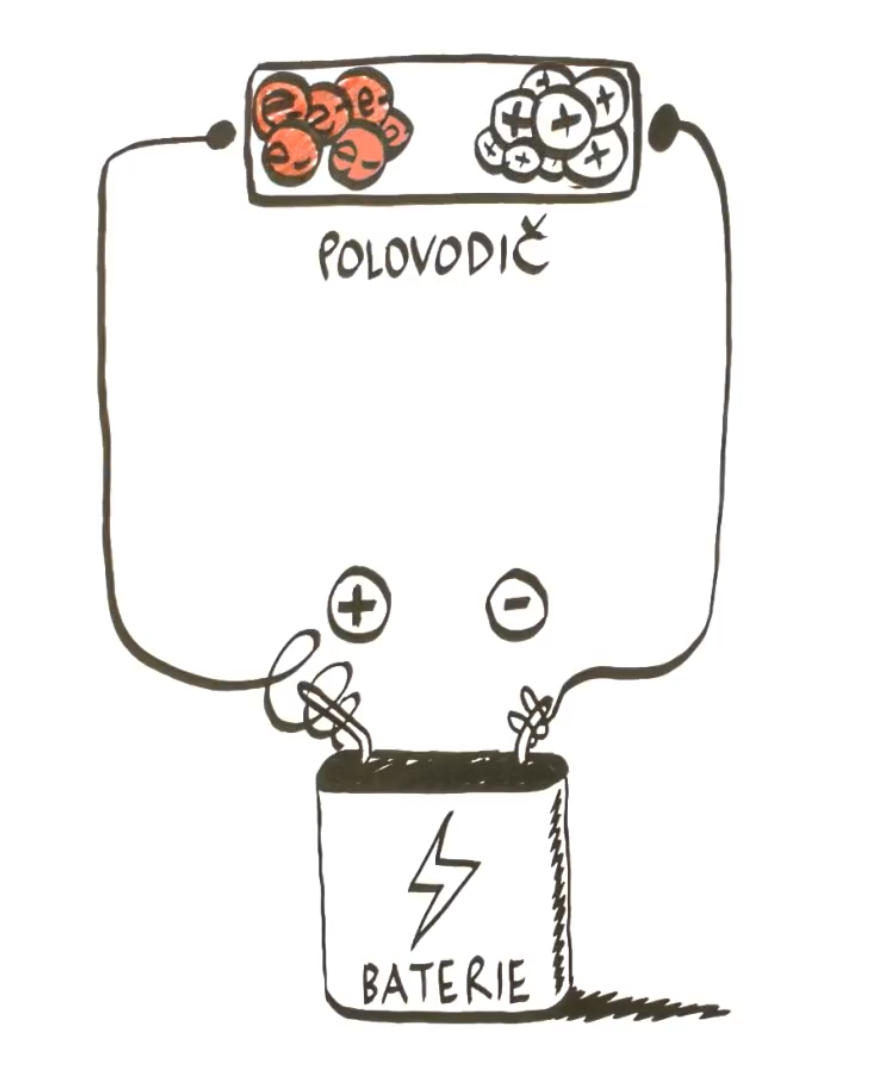

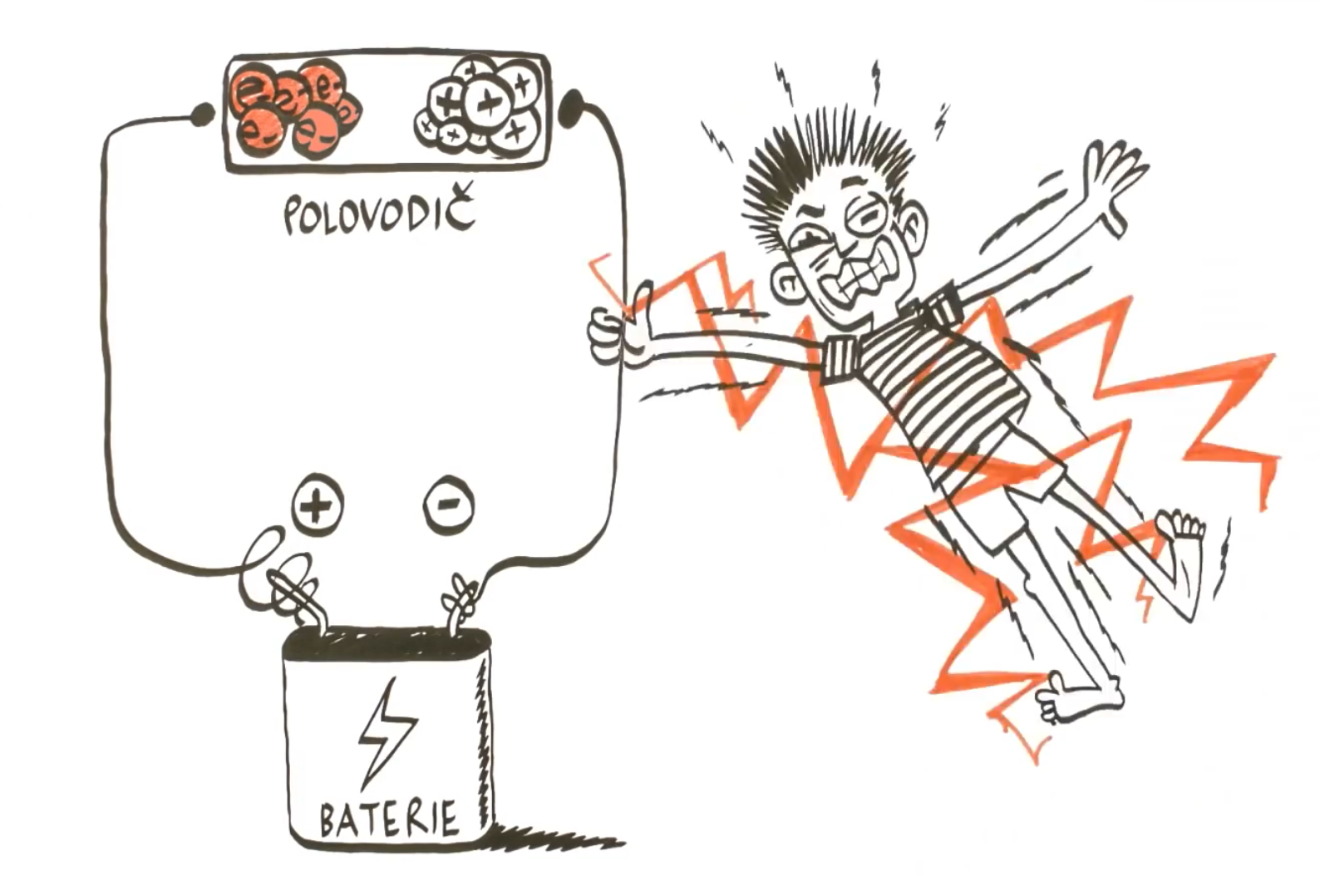

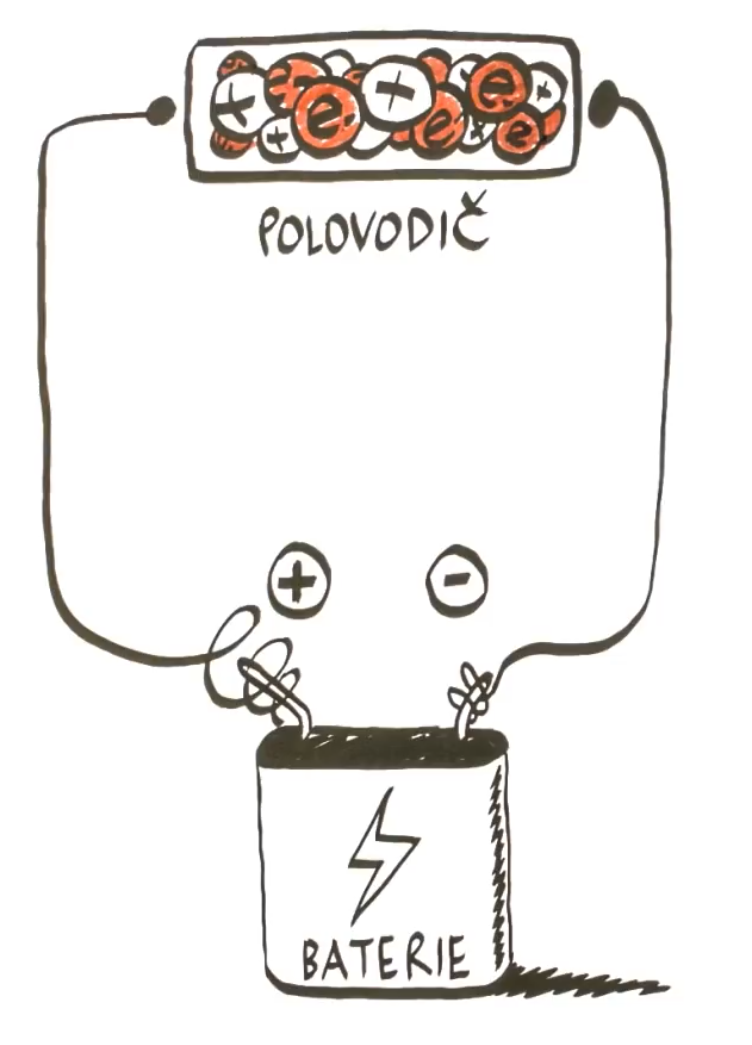

POLOVODICE
ˇ
majú schopnost za
urcitych podmienok
chovat sa ako
vodice alebo ako izolanty
"ZA URCITYCH PODMIENOK"
VONKAJŠIE
VNÚTORNE
TEPLO
SVETLO
ELEKTRINA
CHEMICKA PRÍMES
VODIVOST
VLASTNÁ
VNÚTORNE
jadro
valencna vrstva
elektrón
elektrón
elektrón
elektrón

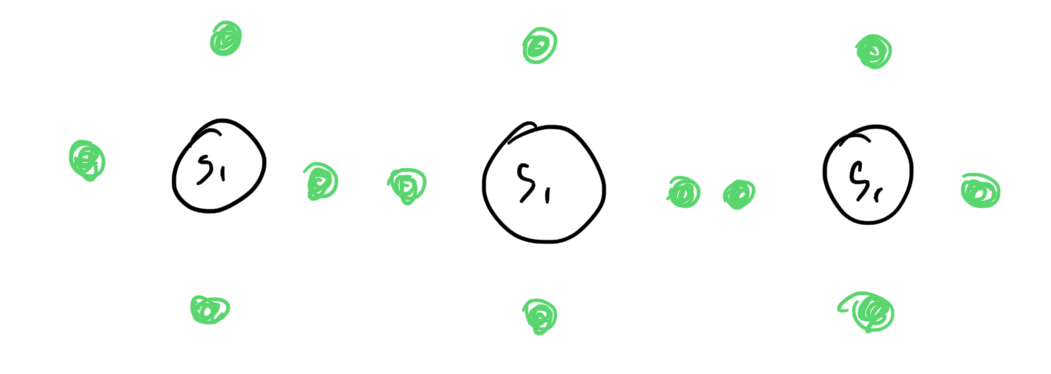

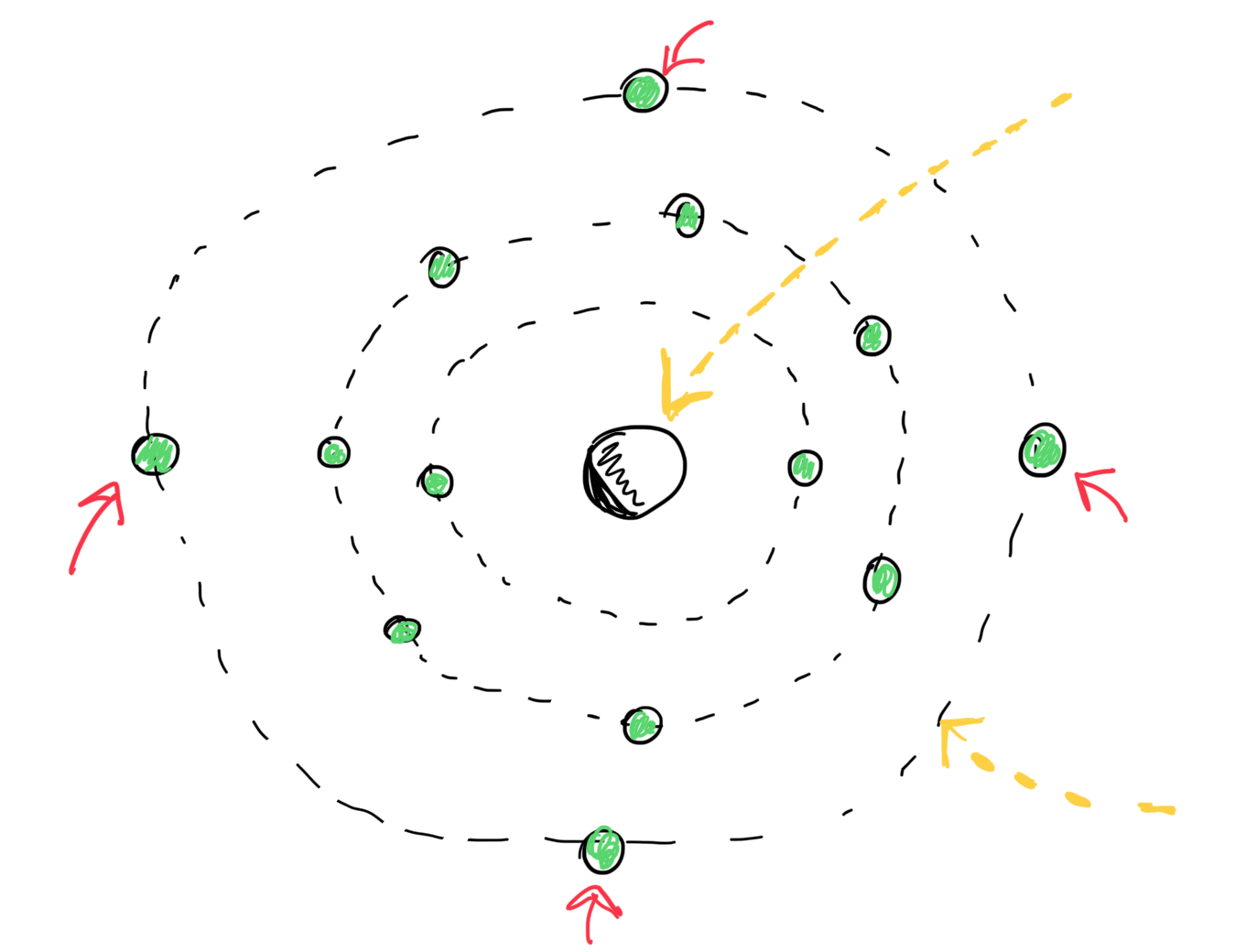

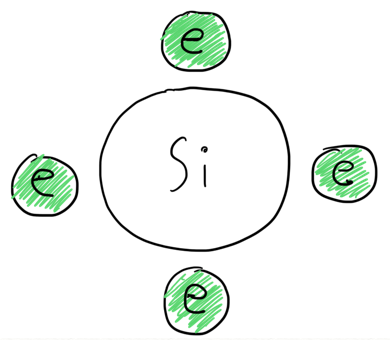

Atom Kremíka
TEPLO
REKOMBINÁCIA

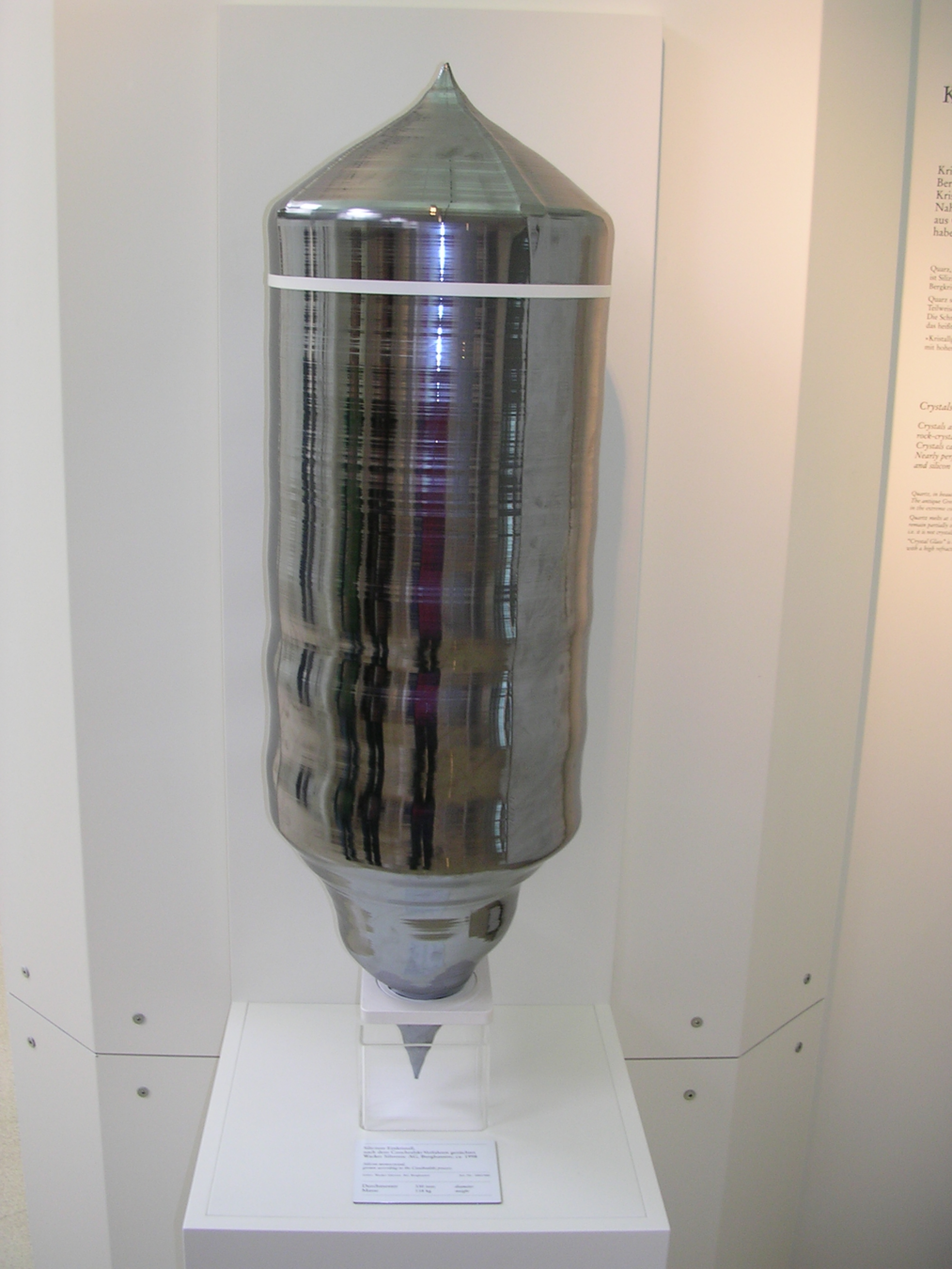

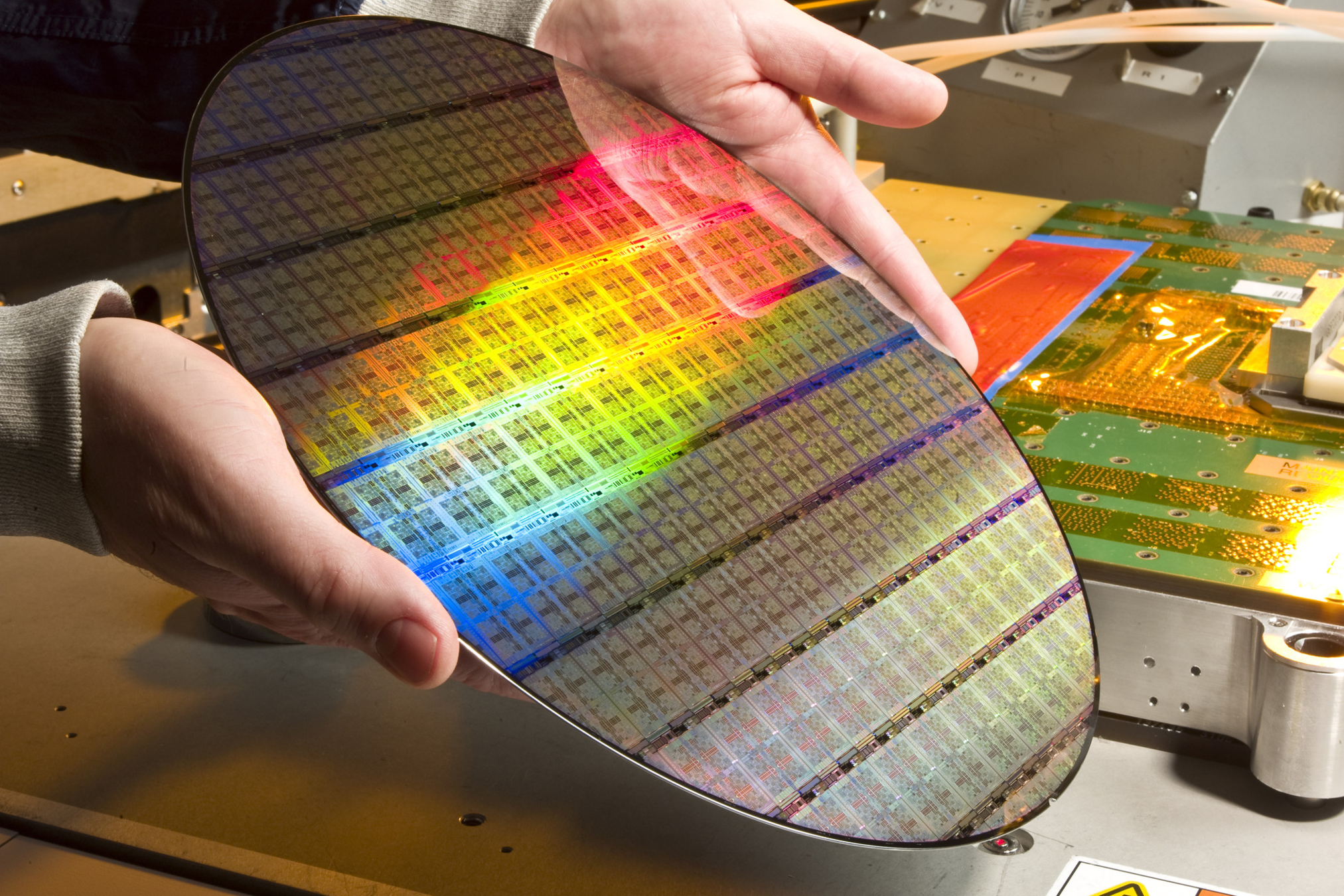

100% kremík
VLASTNÁ VODIVOST

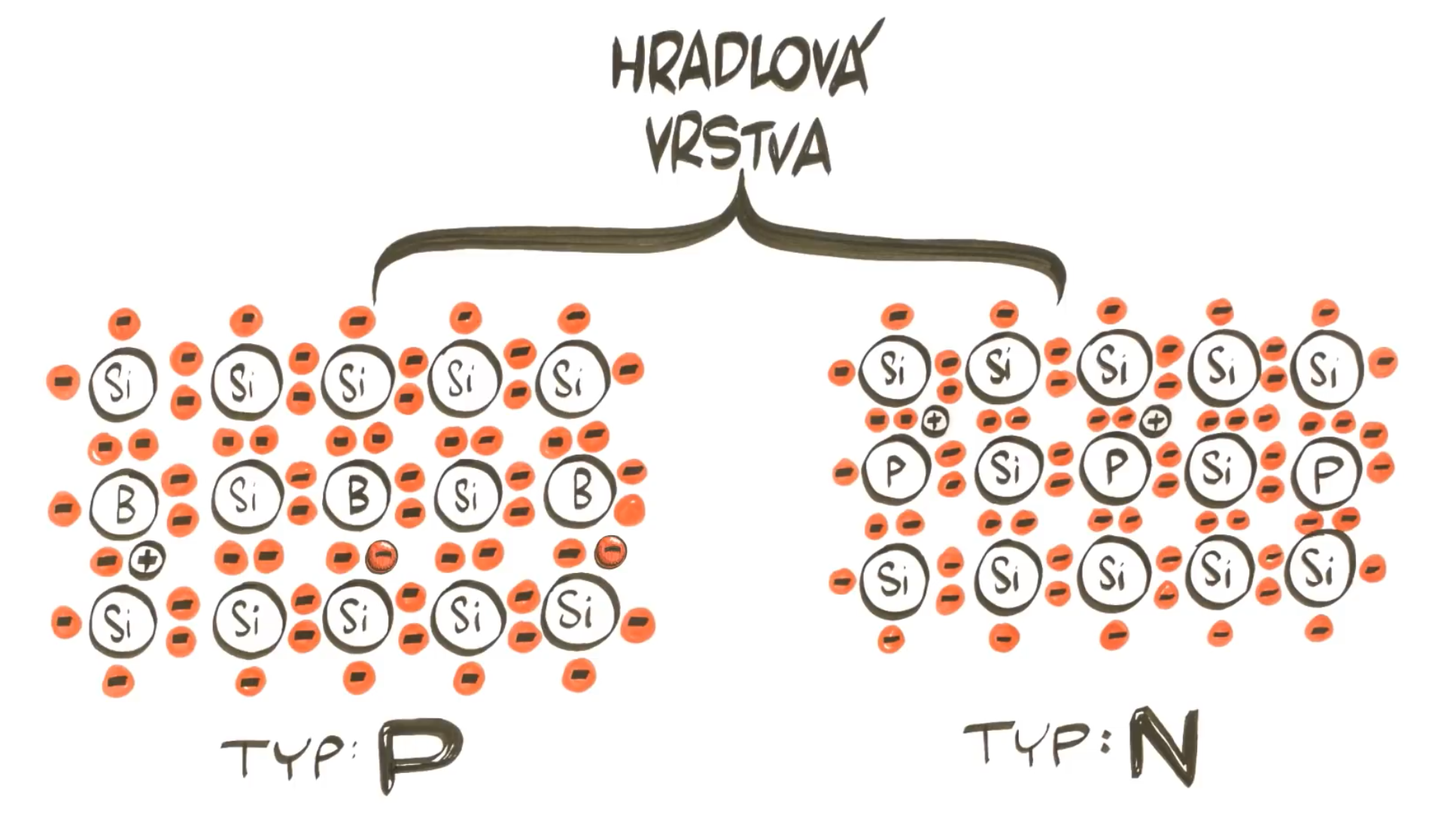

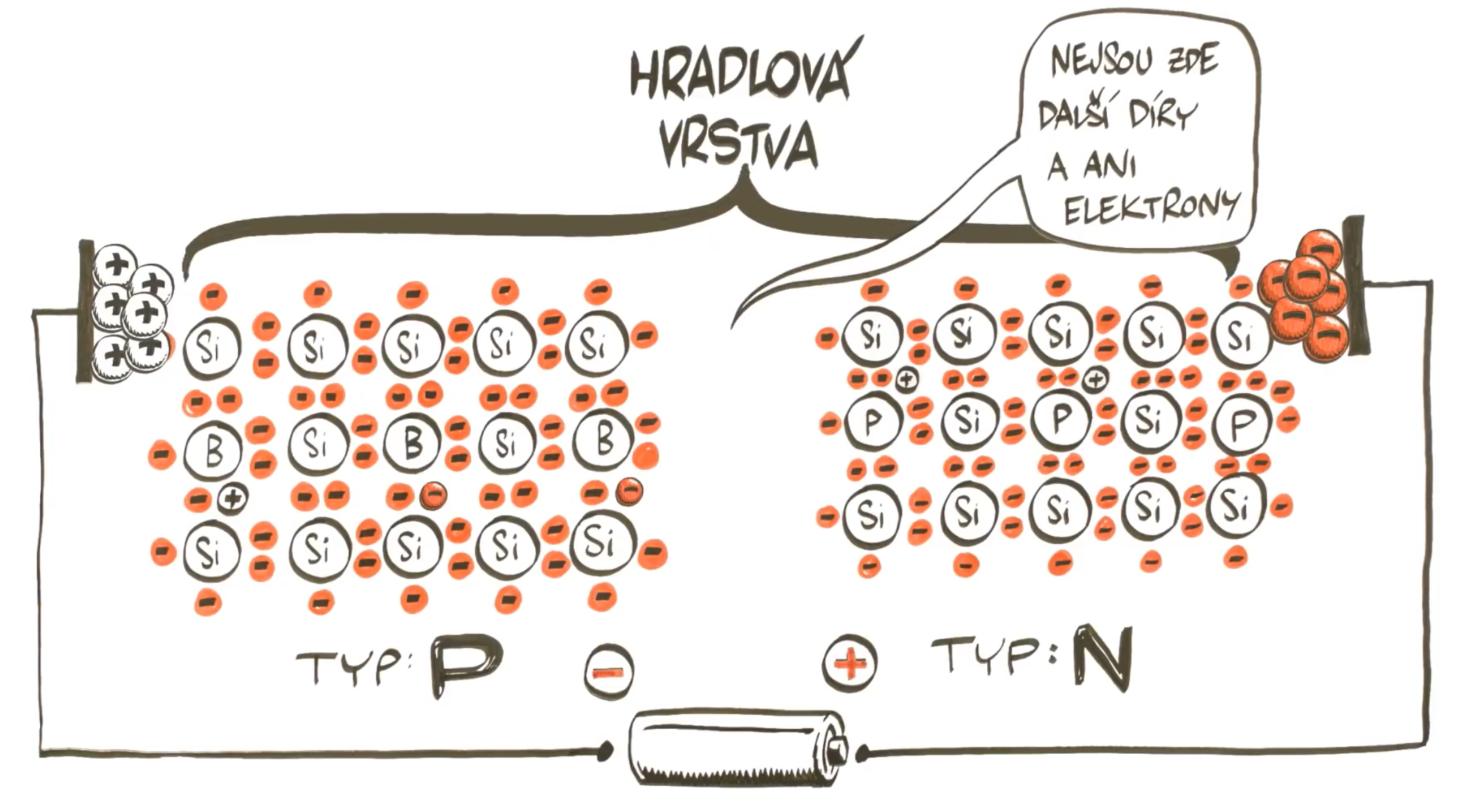

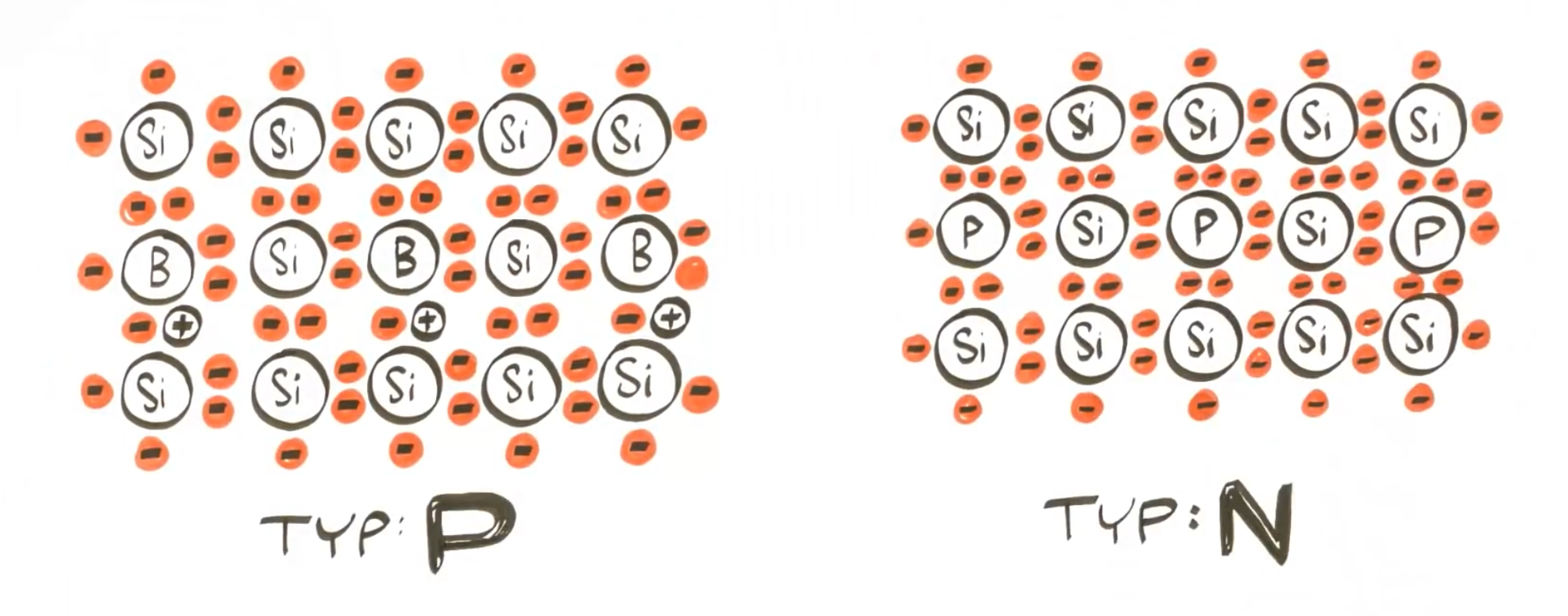

Polovodice s prímesou
P
N

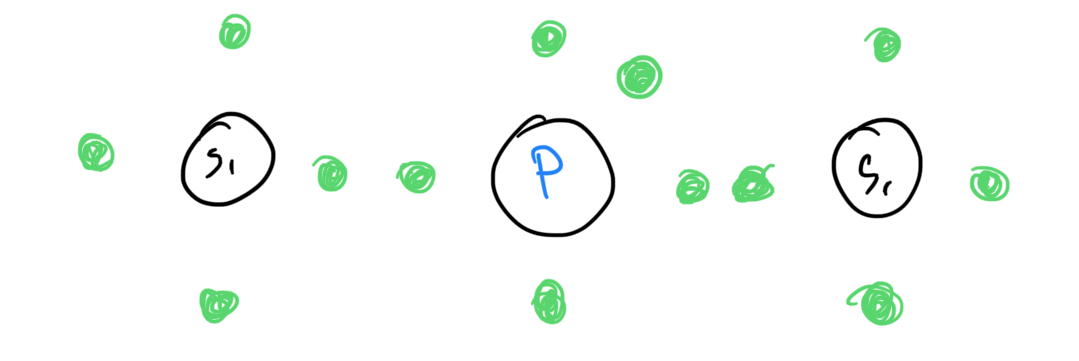

Vodivost typu
N
Fosfór je DONOR elektrónu

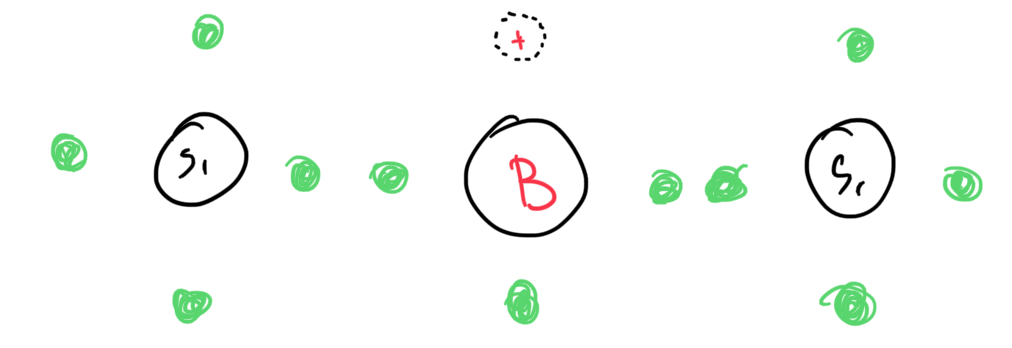

Vodivost typu
P
Bór je AKCEPTOR elektrónu
Veľke množstvo kladných dier
Volne záporné elektróny

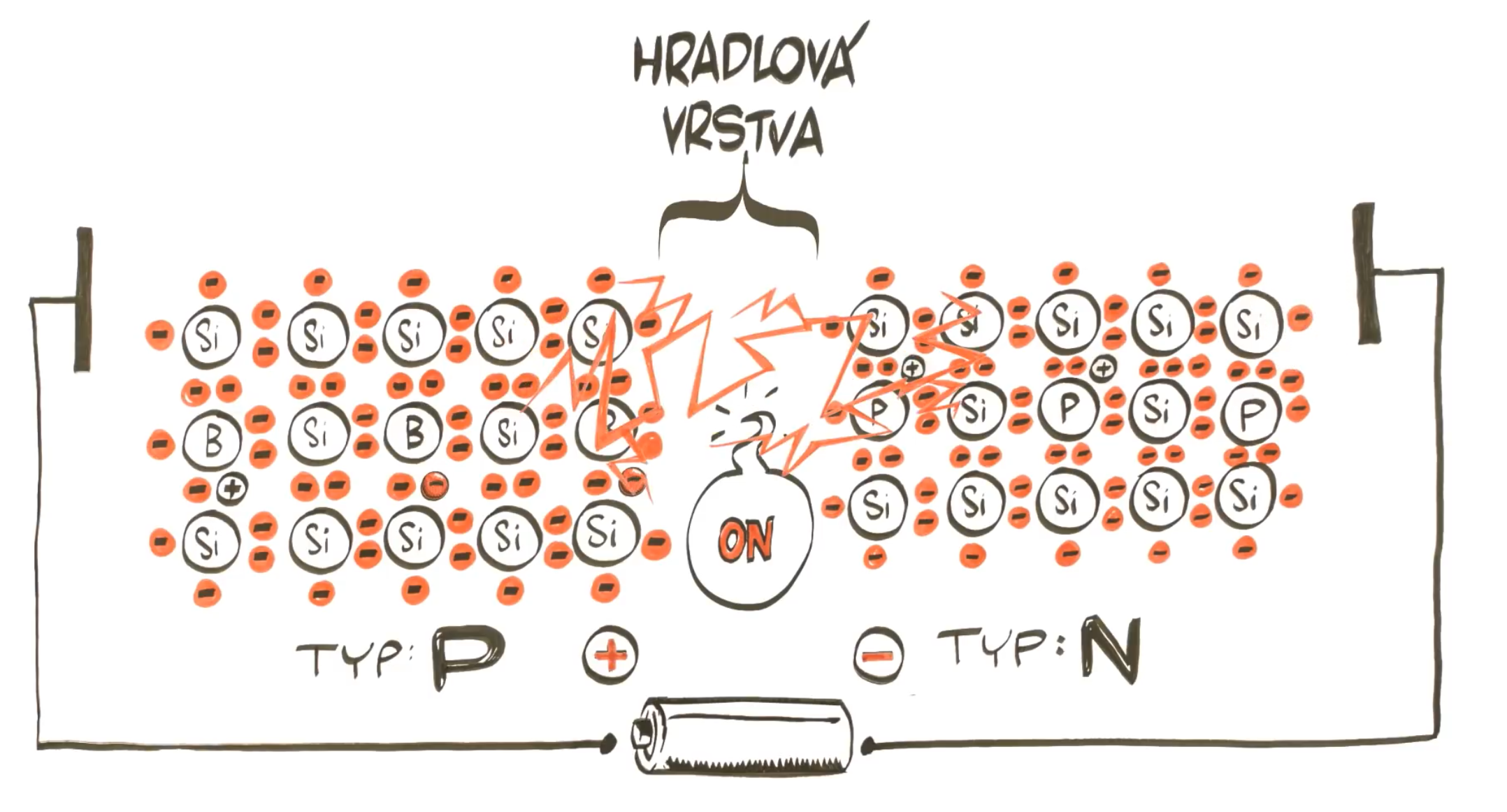

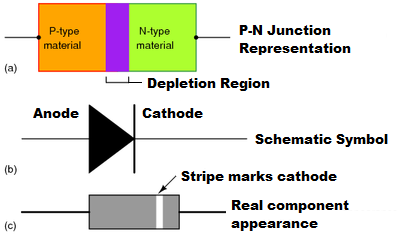

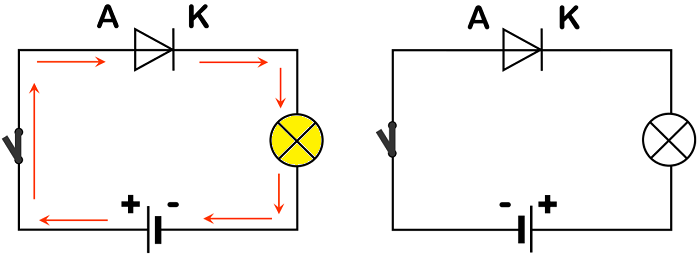

Dióda
Dióda

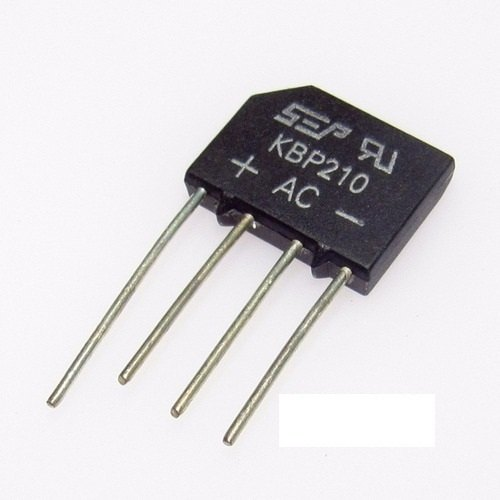

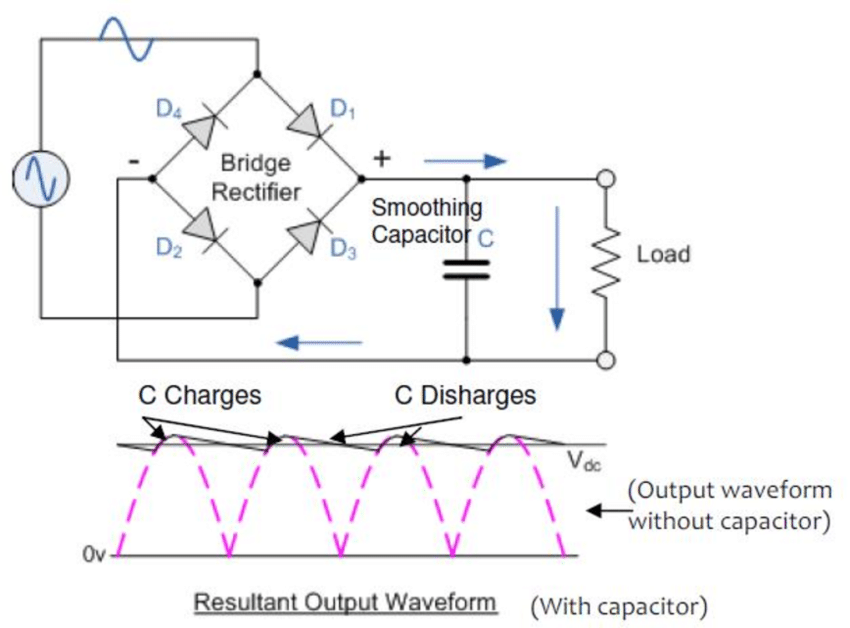

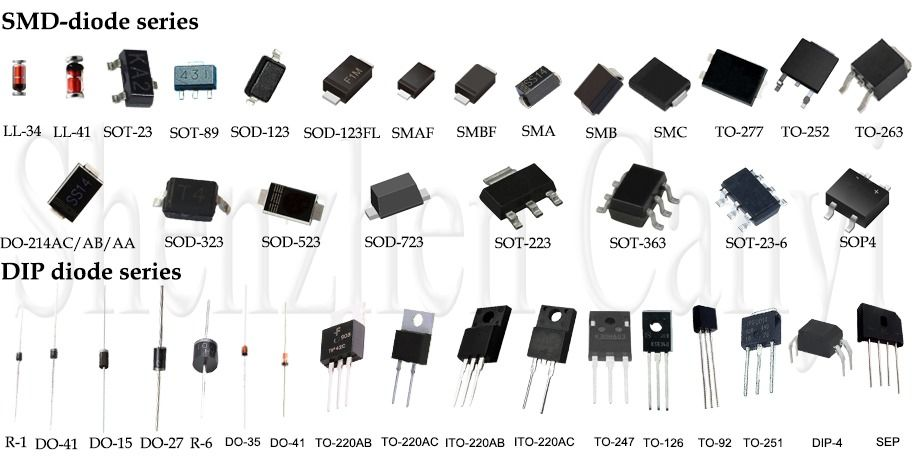

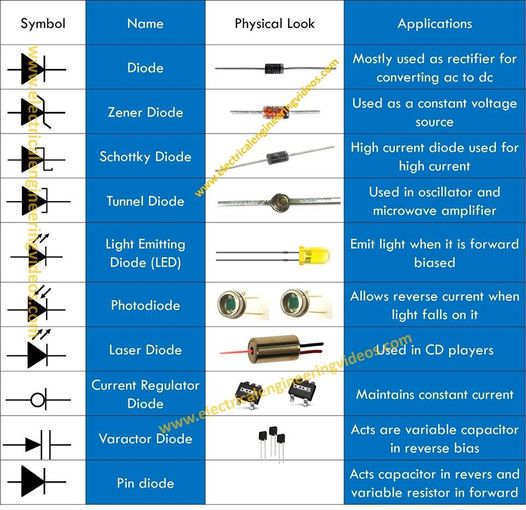

Diody

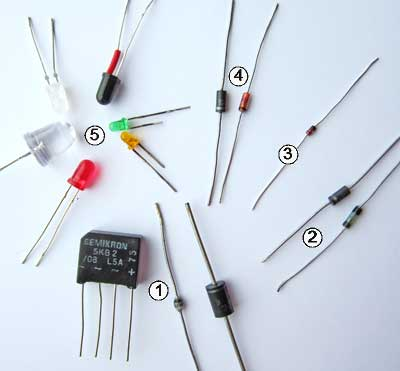

Diody
- Výkonove
- Schottkyho
- Signálne
- Zenérove
- LED
Diody
Pri použiti dvoh PN prechodou získavame tranzistor
PNP
NPN

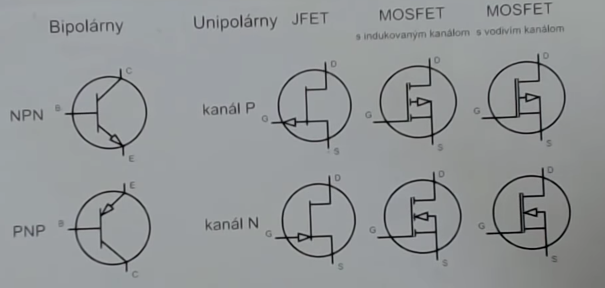

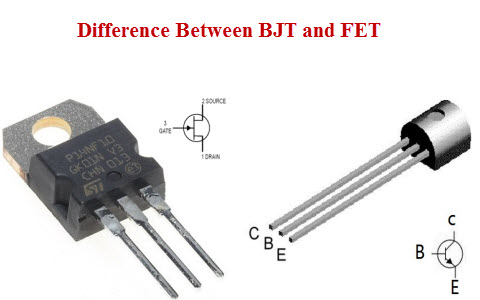

Delenie tranzistorov
BIPOLÁRNE
UNIPOLÁRNE
NPN
PNP
JFET

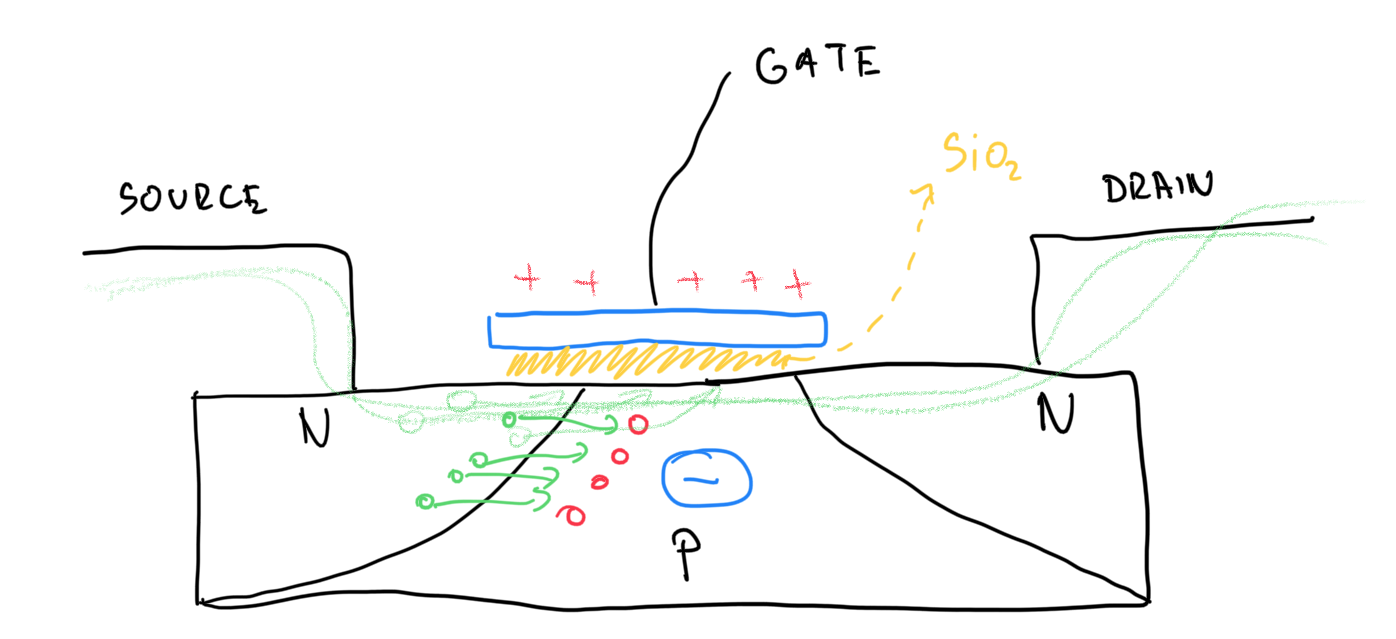

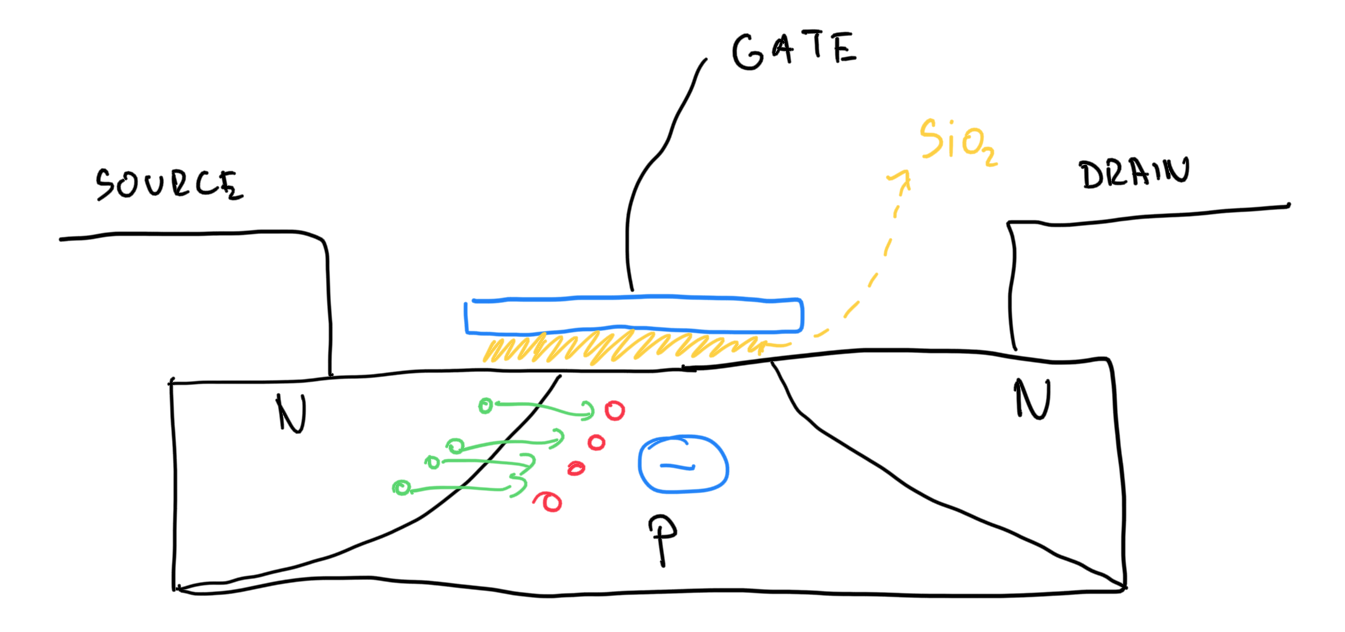

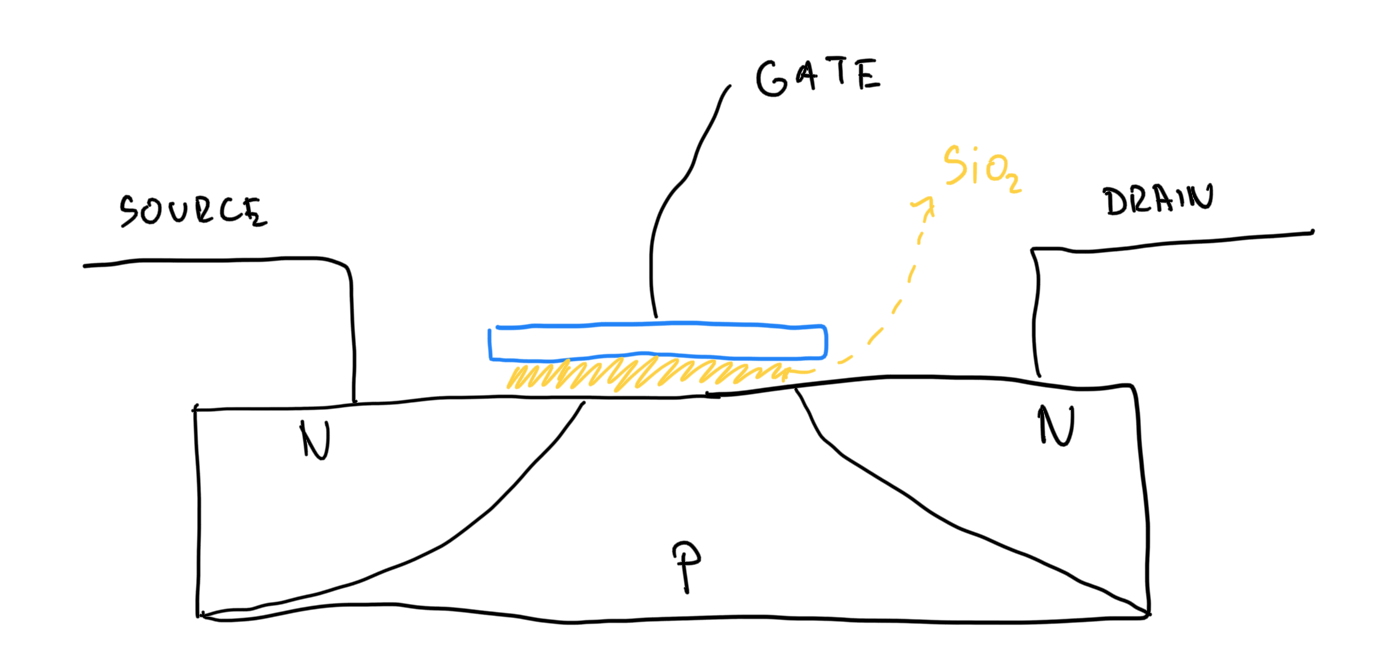

MOSFET
N
P
Indukovany
kanál
Vodivý
kanál
N
P
N
P
Delenie tranzistorov

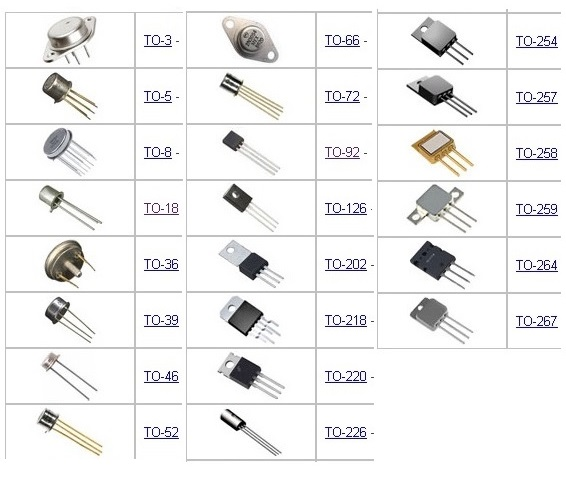

Delenie tranzistorov
-
Kremíkové
-
Germániové
-
Nízkofrekvenčne (do 1MHz)
-
Vysokofrekvenčné
-
Nízkovýkonové
-
Strednovýkonové
-
Vysokovýkonové
Delenie tranzistorov

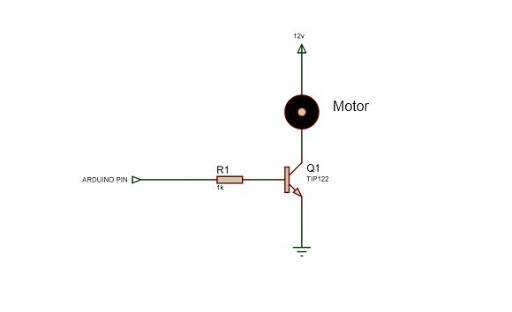

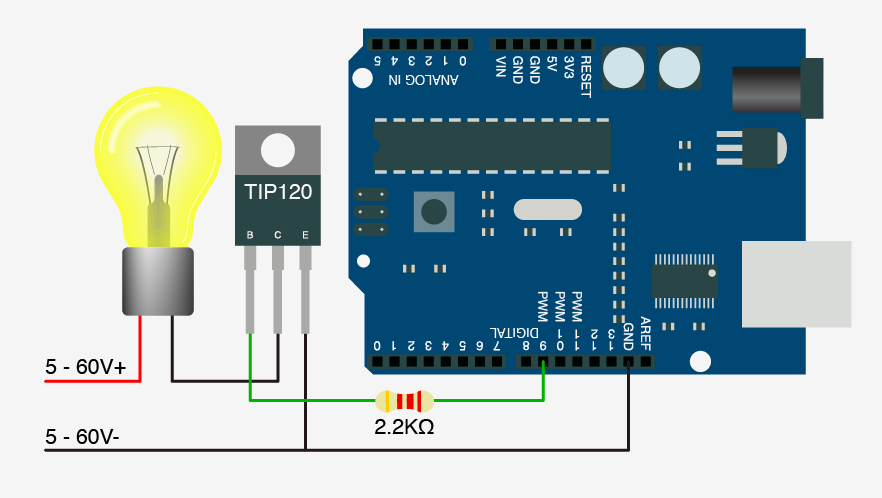

Spínač
Regulácia výkonu

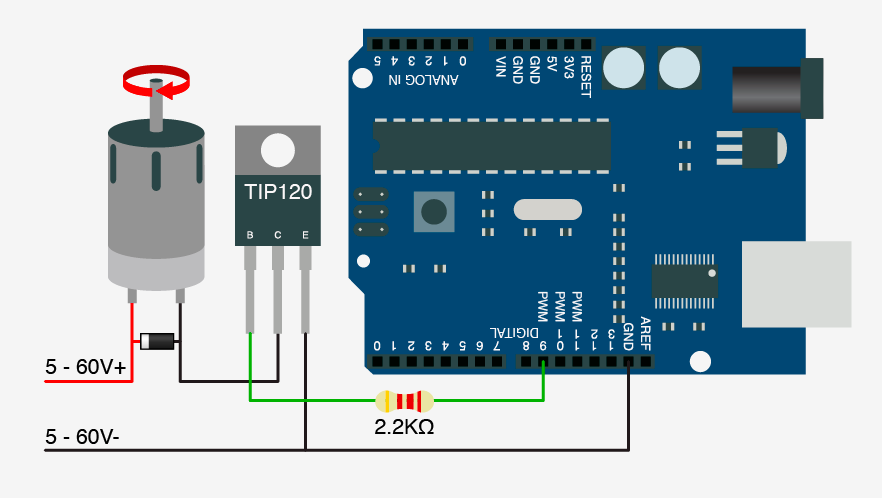

Regulácia otáčok
Zosilovač signálu
Zosilovač signálu

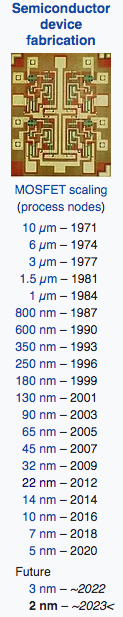

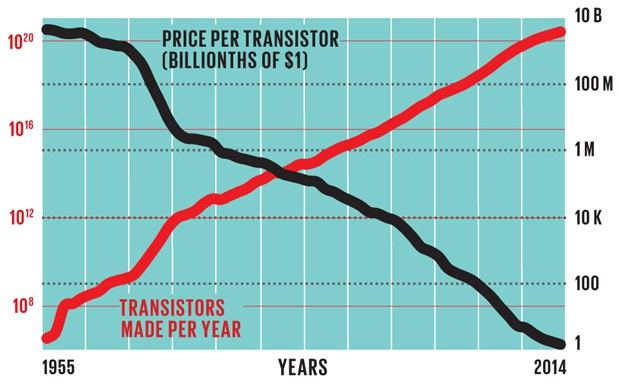

Moorov zákon
