壓線趣

～GHJ0504520

Who am I ?

資工今年大三

剩下不重要ˊ_>`

壓網路線

不過在實作之前有些東西還是要介紹一下

網路線

乙太網路

1. IEEE 10BASE5 ，這個標準主要的定義是：『10 代表傳輸速度為 10Mbps，BASE 表示採用基頻信號來進行傳輸，至於 5 則是指每個網路節點之間最長可達 500 公尺。』
2. 載波監聽多路存取/衝突檢測（CSMA/CD）
3. 二元指數後退演算法 (Binary Exponential Backoff Algorithm)

n ： 連續發生衝撞的次數 (n ≦ 16) 。當 n ＞ 16 時則顯示網路的負載太重，訊框因不斷的衝撞而無法傳送。
        此時該工作站會放棄繼續傳送該筆訊框並且報告情況。

k ： MIN(n,10) ，n 值和 10 的最小值。

r ： 隨機延遲時間。單位是一個時槽時間(slot time) ，其定義是訊號由網路上最遠的二端來回傳遞一次所需的時間
(Round-trip propagation delay)。在標準的網路中，一個時槽時間為 51.2 微秒，而0 ≦ r ＜ 2k，也就是說 r Î {0,1,2....,2k-2,2k-1}。

翻譯蒟蒻

就是網路～你一天不用會QQ的東西

分類

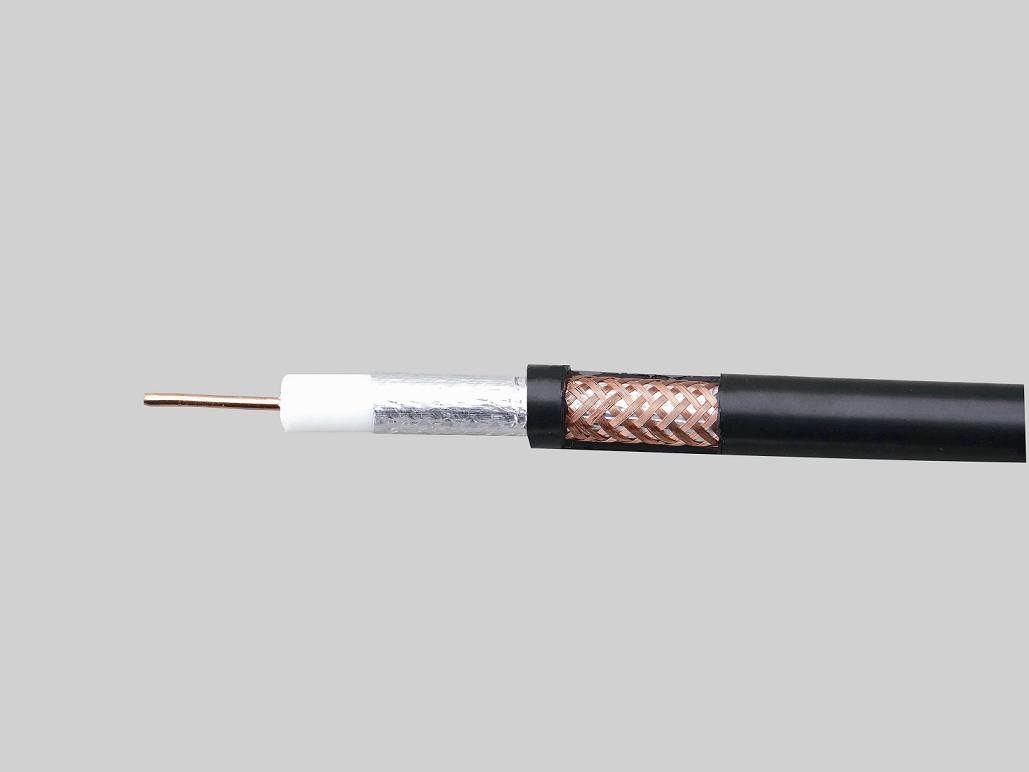

同軸電纜(Coaxial cable)

有線電視訊號線

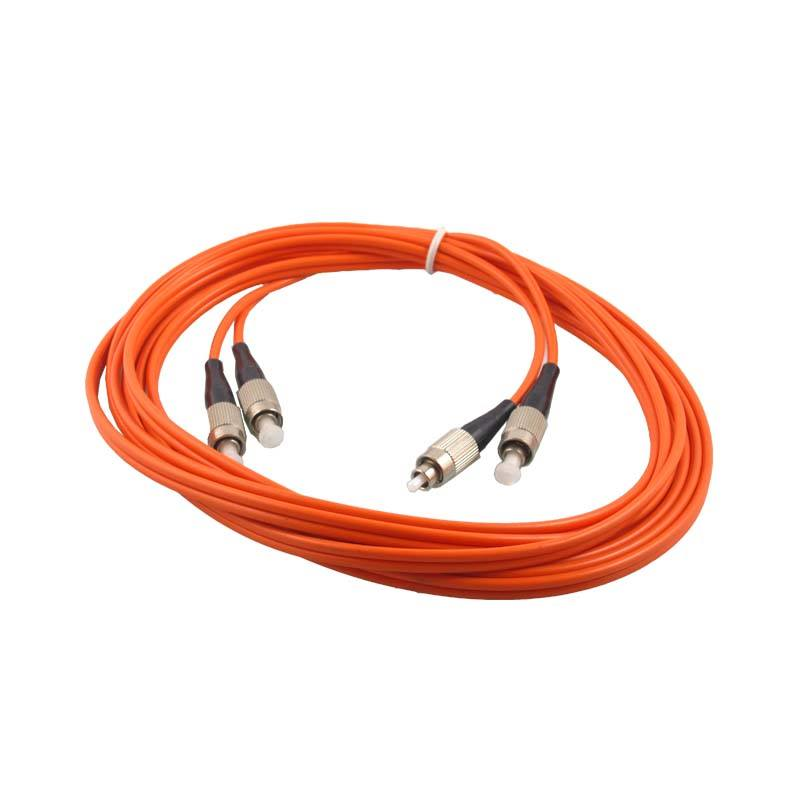

光導纖維(optical fiber)

幾何光學的原理傳輸，全反射，司乃爾定律/臨界角～我不會

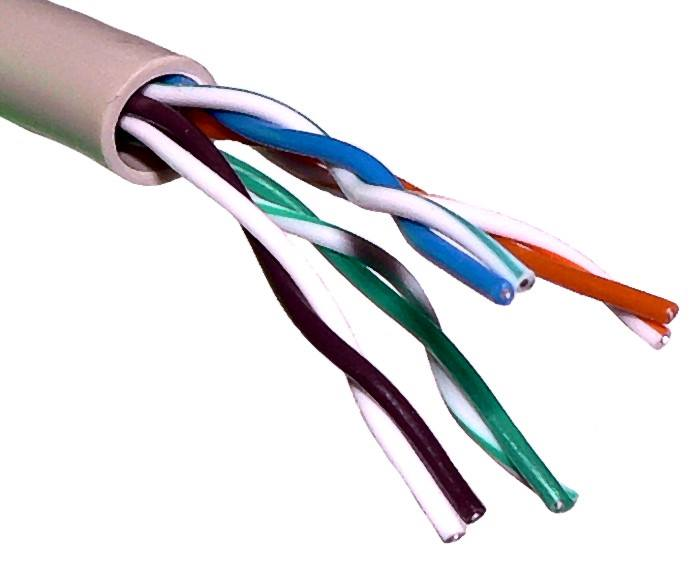

雙絞線(Twisted Pair)

外皮包覆導線，兩兩相互絞繞

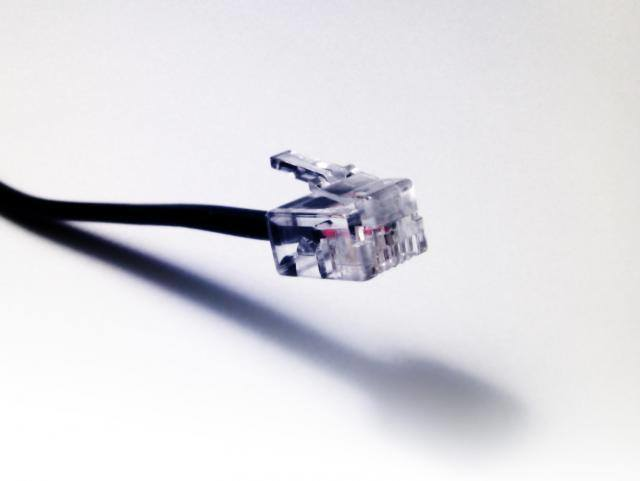

Cat 3

電話線

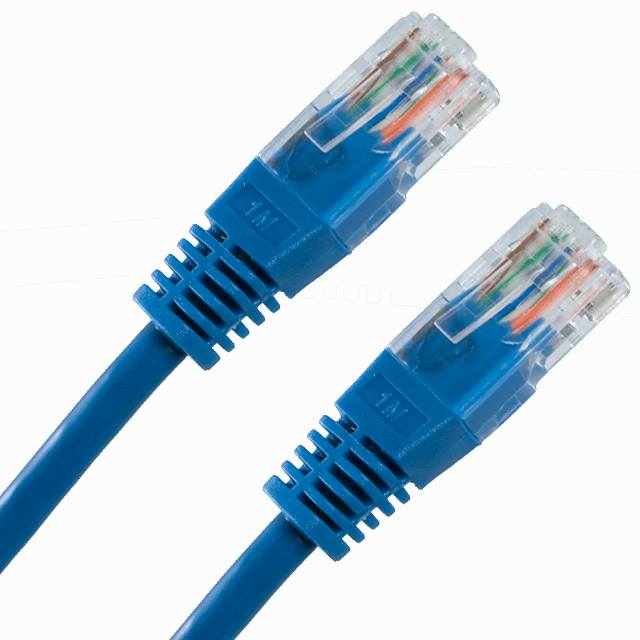

Cat 5/5e

現在常見網路線，cat 5e 跟cat 5差異在於速度由100Mbps變成1Gbps，傳輸距離同樣100公尺

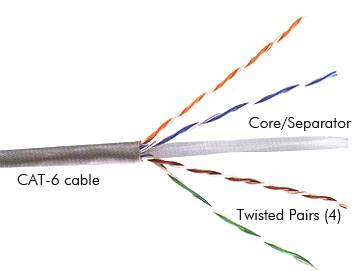

Cat 6

基本上跟cat 5大同小異，多了根魚骨頭

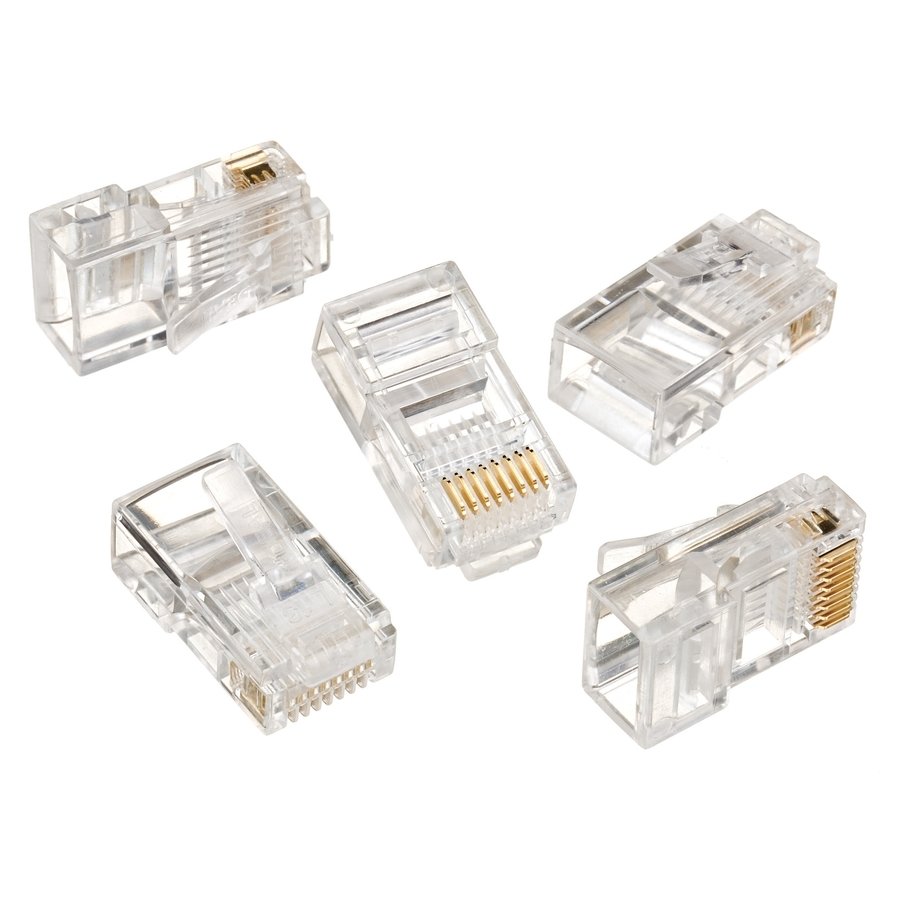

RJ-45轉接頭

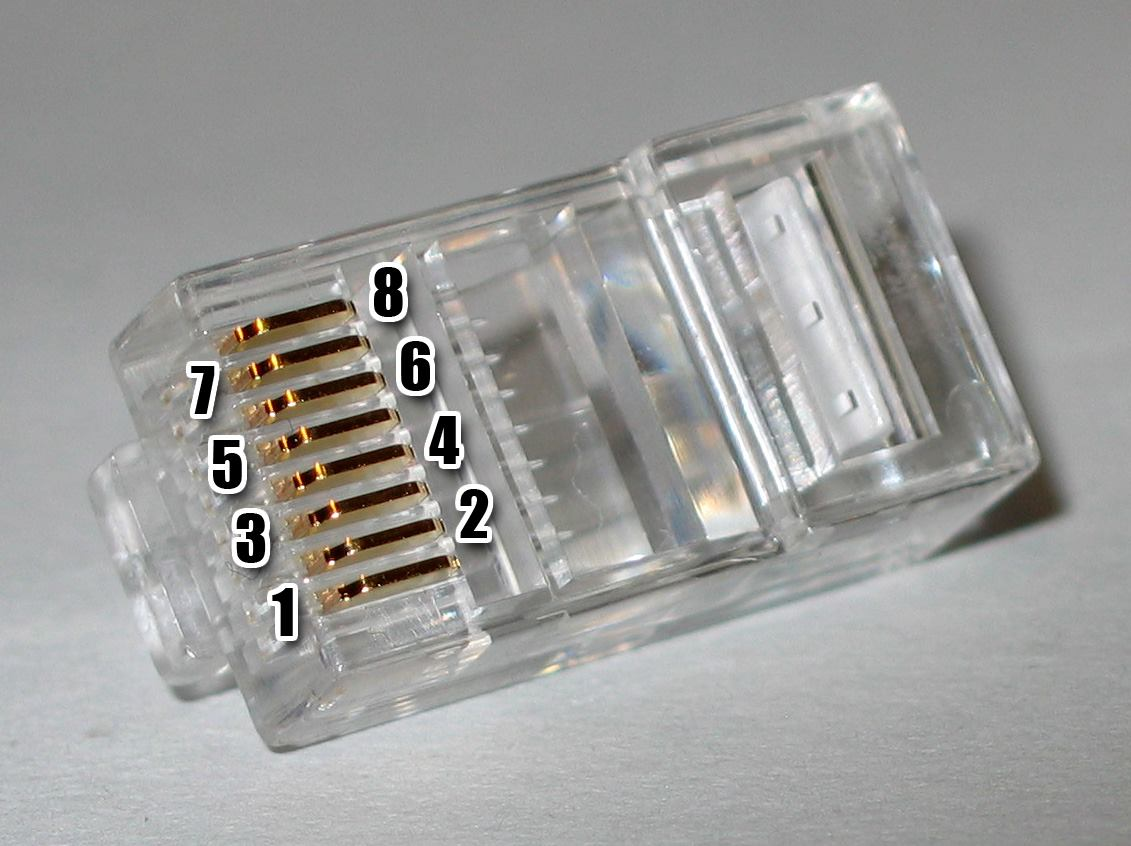

• 8P8C

  • Fast Ethernet ～only 1 ,2, 3, 6
  • Gigabit Ethernet

線序

• T568A :

  • 白綠、綠、白橘、藍、白藍、橘、白棕、棕

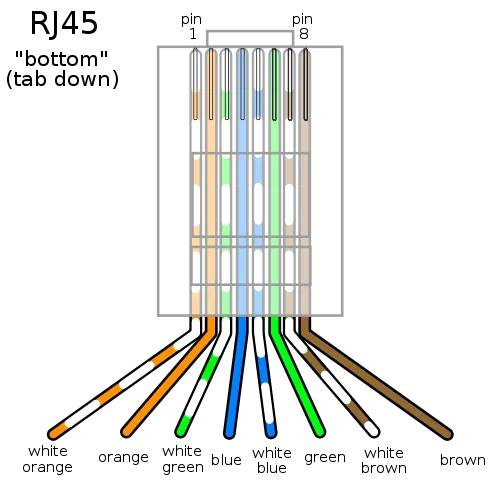

• T568B :

  • 白橘、橘、白綠、藍、白藍、綠、白棕、棕

T568B :

• 白橘、橘、白綠、藍、白藍、綠、白棕、棕

T568A & T568B 不同之處

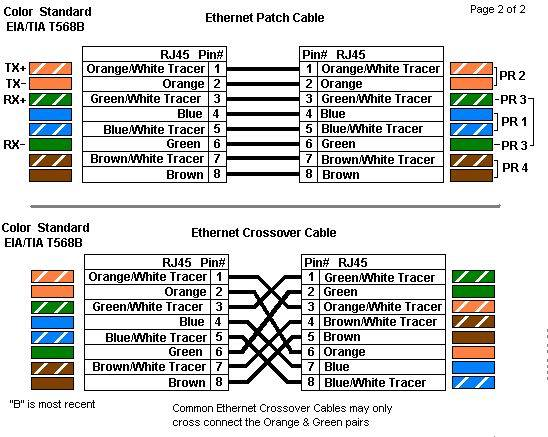

跳線

跳線～多用在連接兩台相同設備，像是連接兩台電腦而不router，現行幾乎蠻少用多半透過router

工具介紹

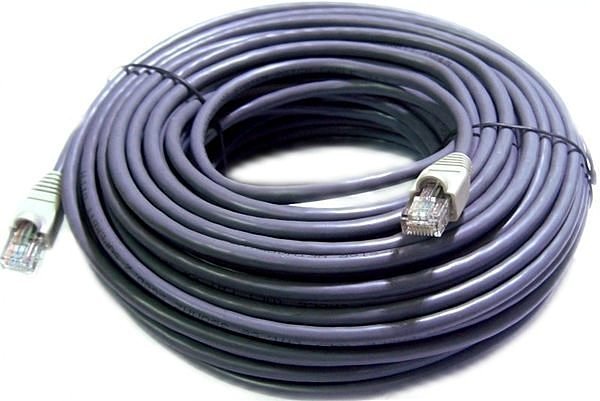

網路線

Cat 5/5e

RJ-45轉接頭

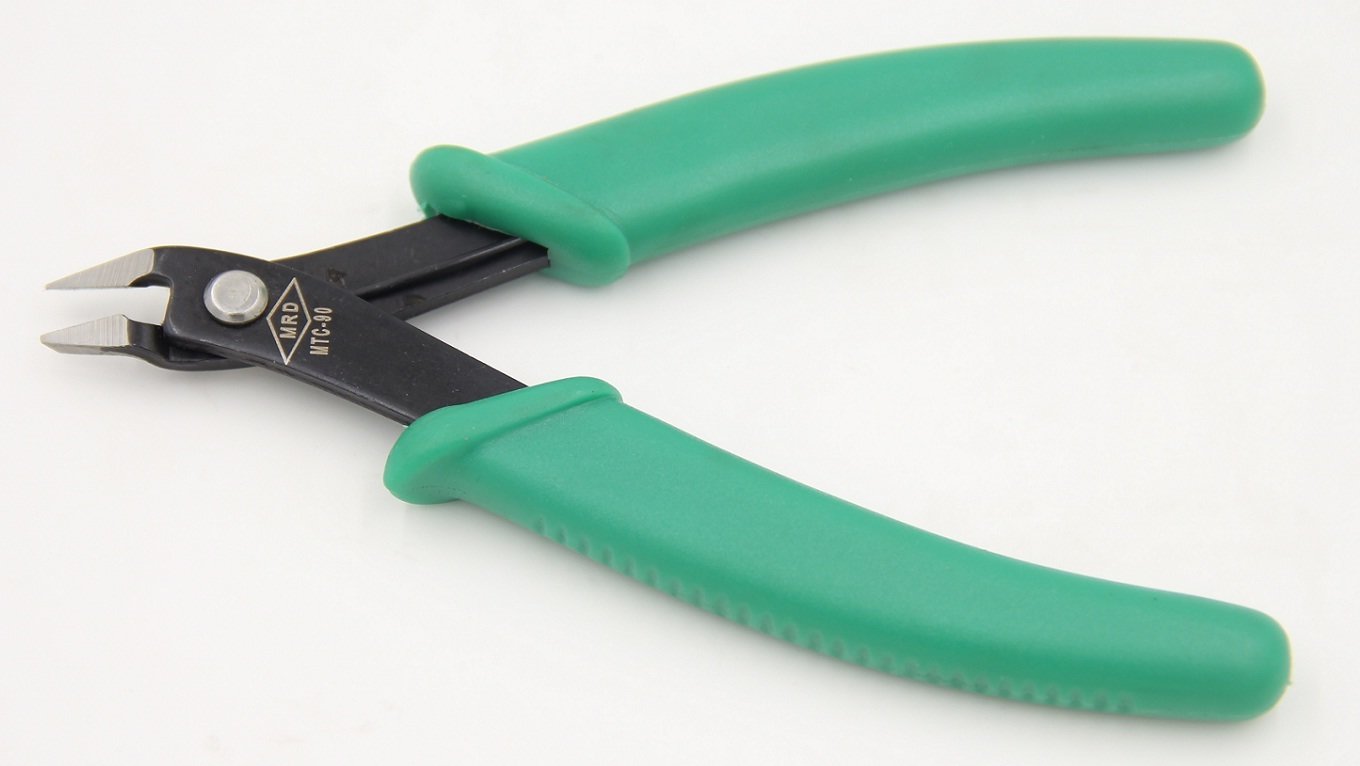

剪刀｜剪線鉗

剝線器

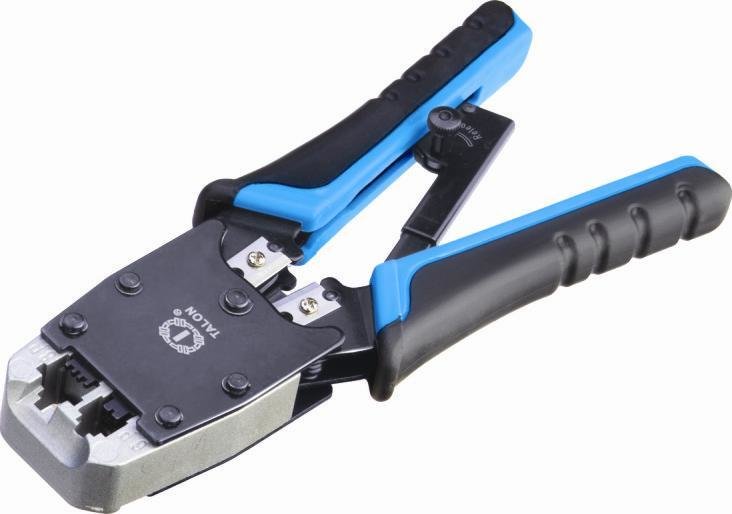

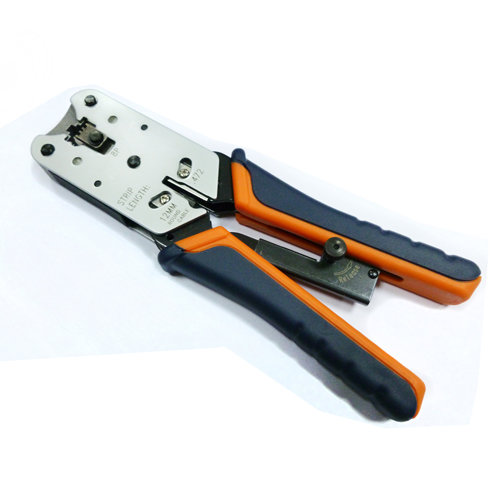

壓線鉗

測線器

步驟

Step by Step

• 使用剝線器將外皮剪掉
  • 剝線器第二孔，轉約1~2圈
• 解開電線並依序鋪平
  • 線序：白橘 橘 白綠 藍 白藍 綠 白棕 棕
• 水晶頭金屬面面向自己，將網路線對準凹槽插入
• 線拿出來用剪刀把電線頭剪齊
• 重新把線對齊插入轉接頭
  • 根部外皮要壓到水晶頭裡面，8條線都要觸到底部
• 用壓線鉗將水晶頭壓好

額～工殺毀ˊ_>`

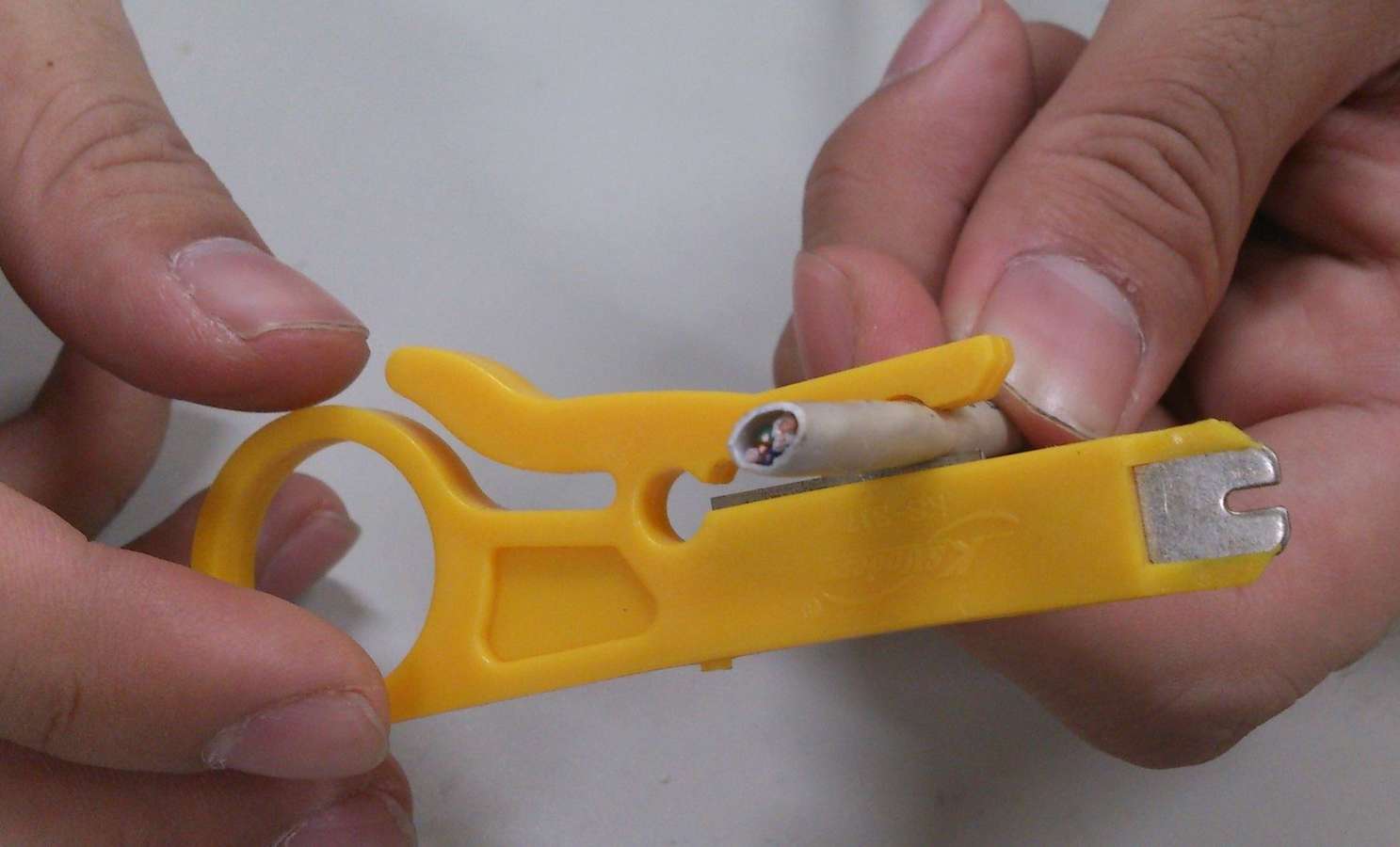

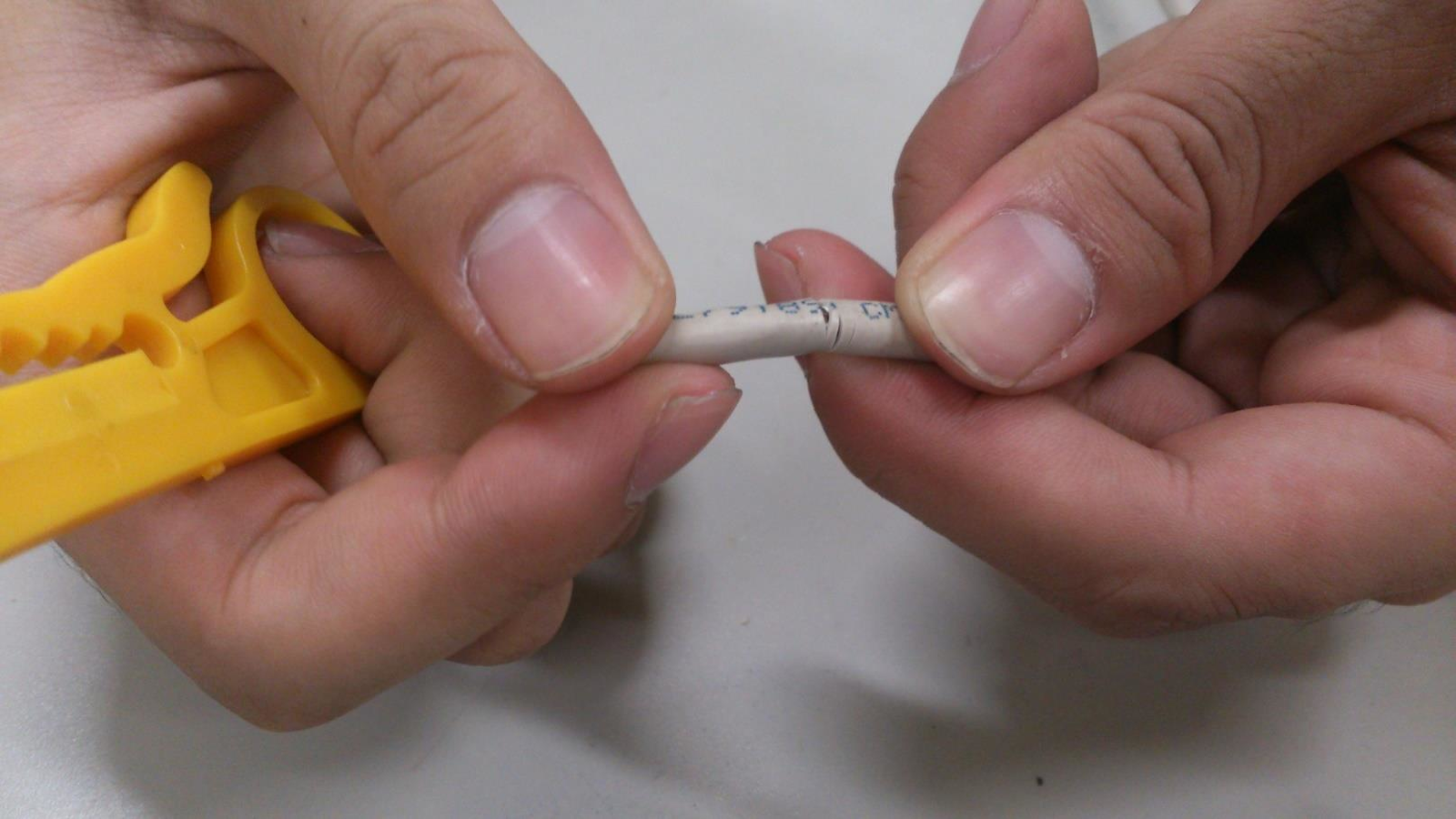

使用撥線器將線剝去外皮，旋轉1~2圈

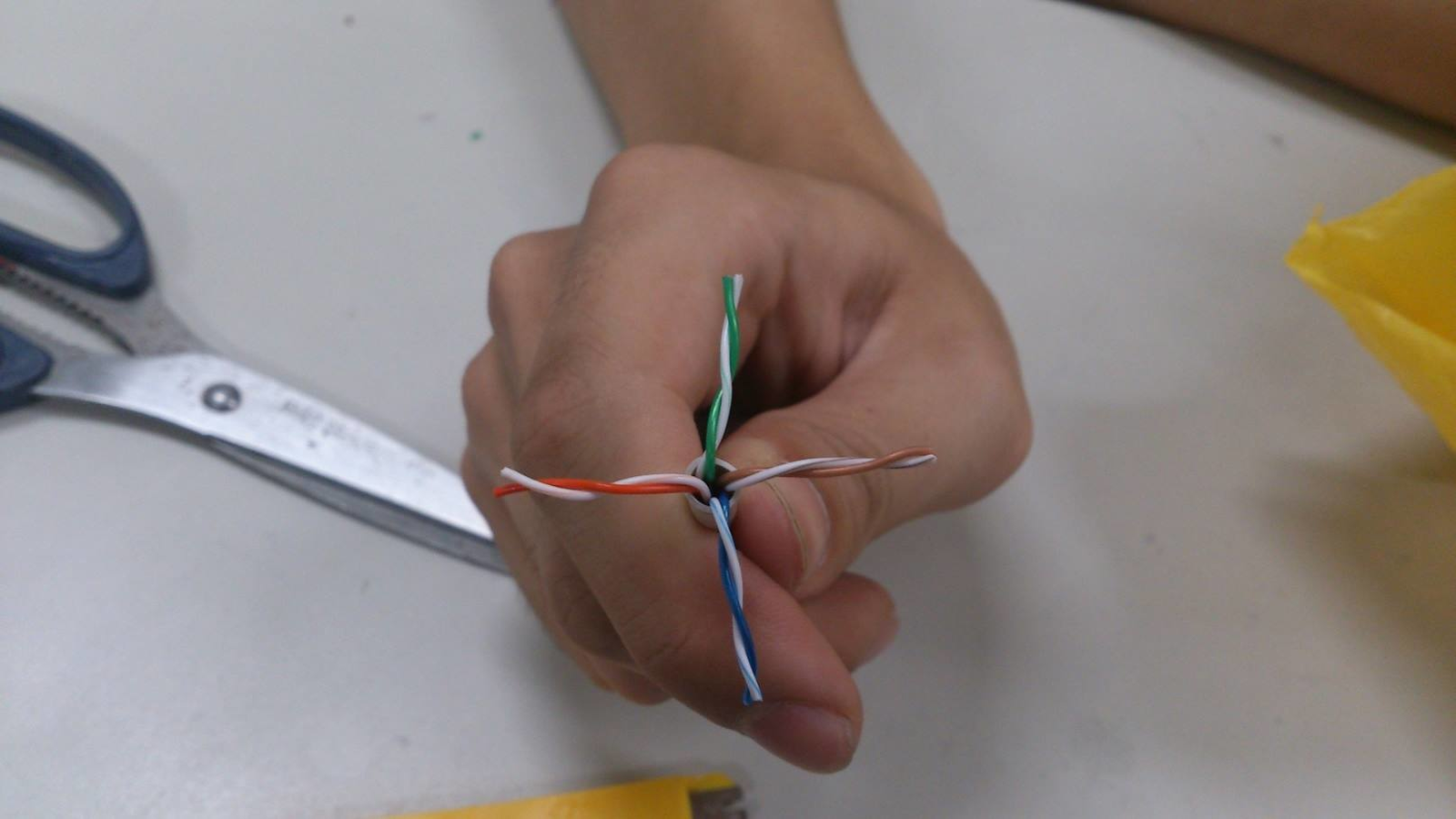

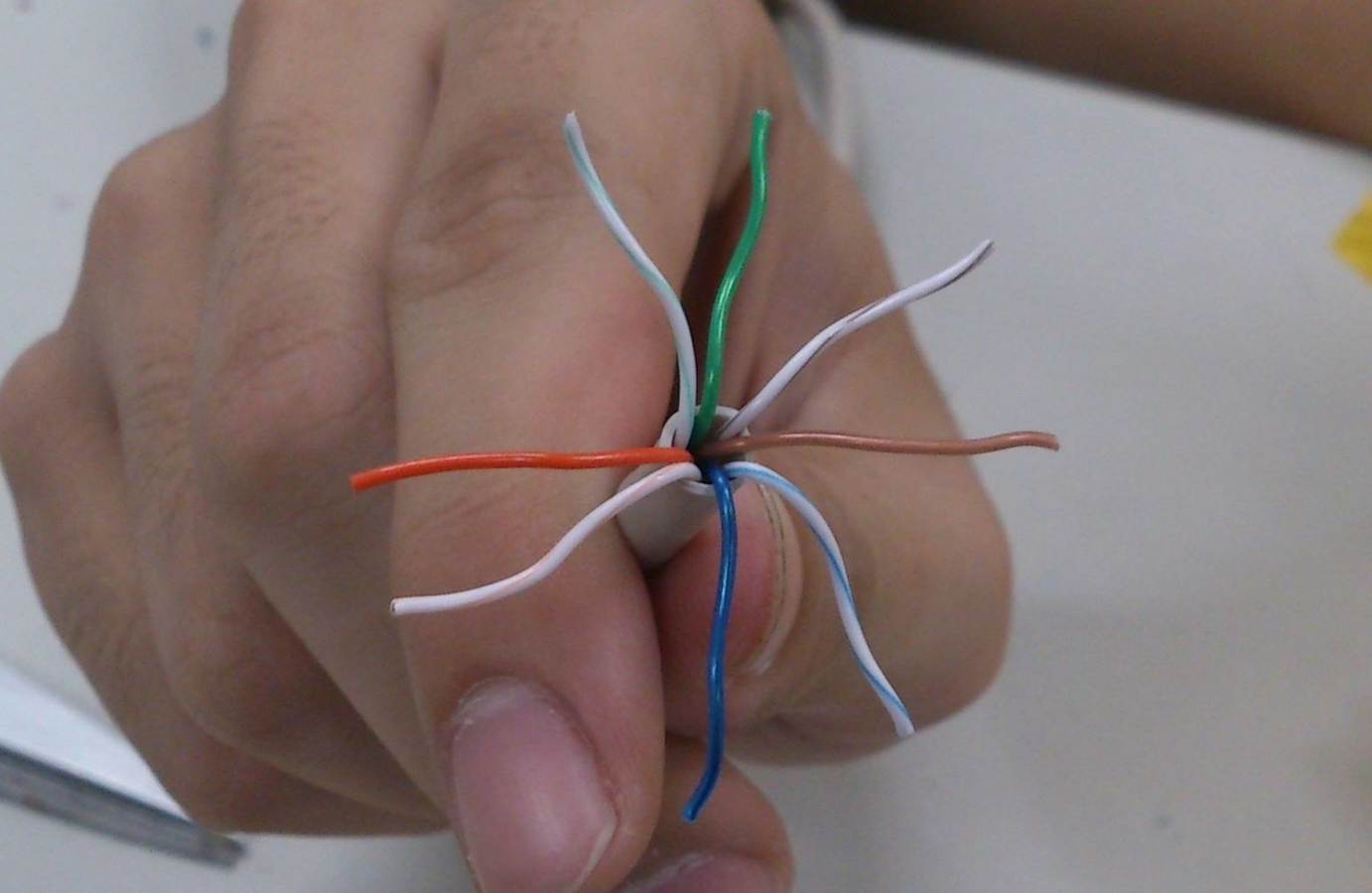

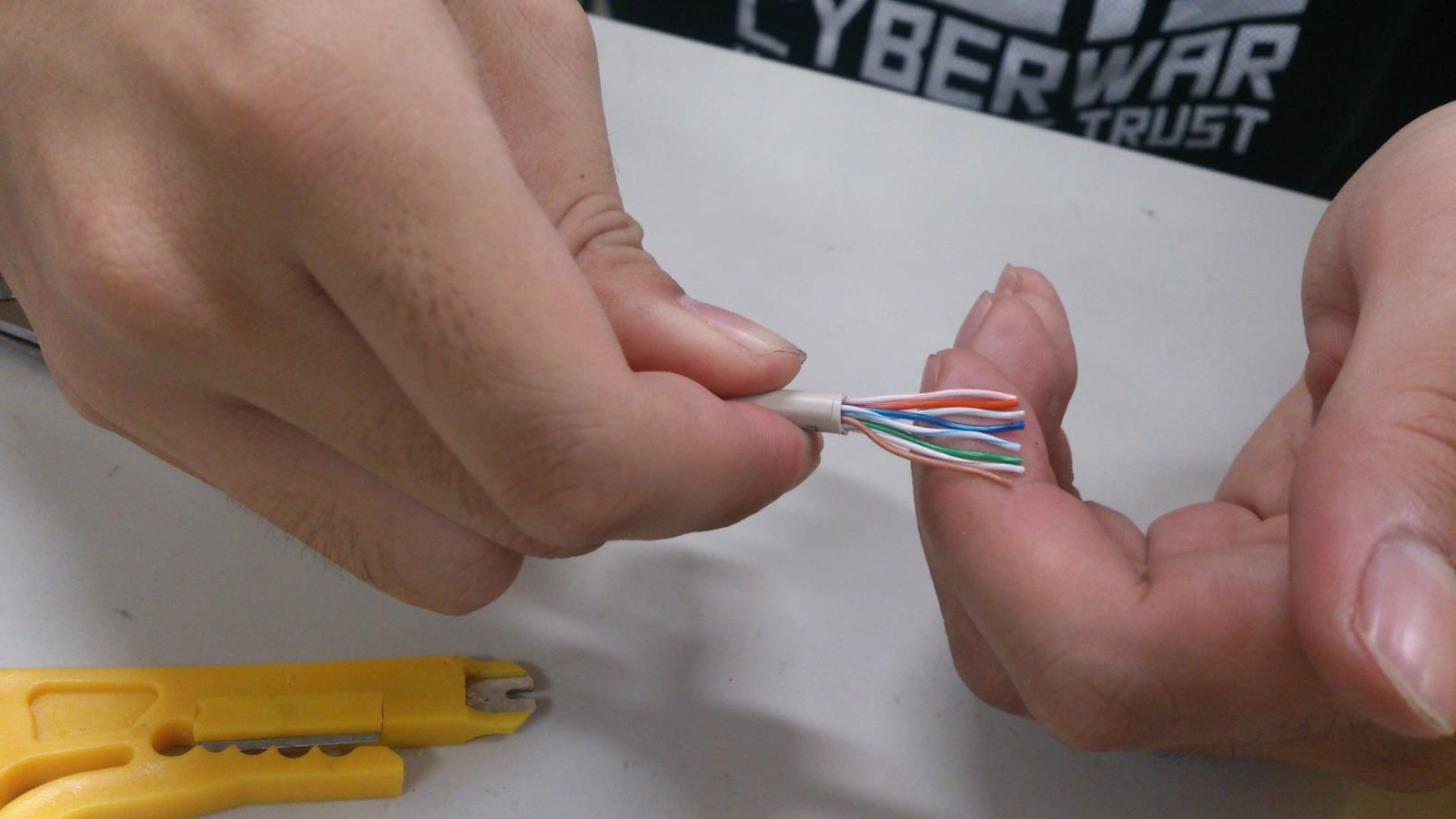

解開電線並依序鋪平並注意線色

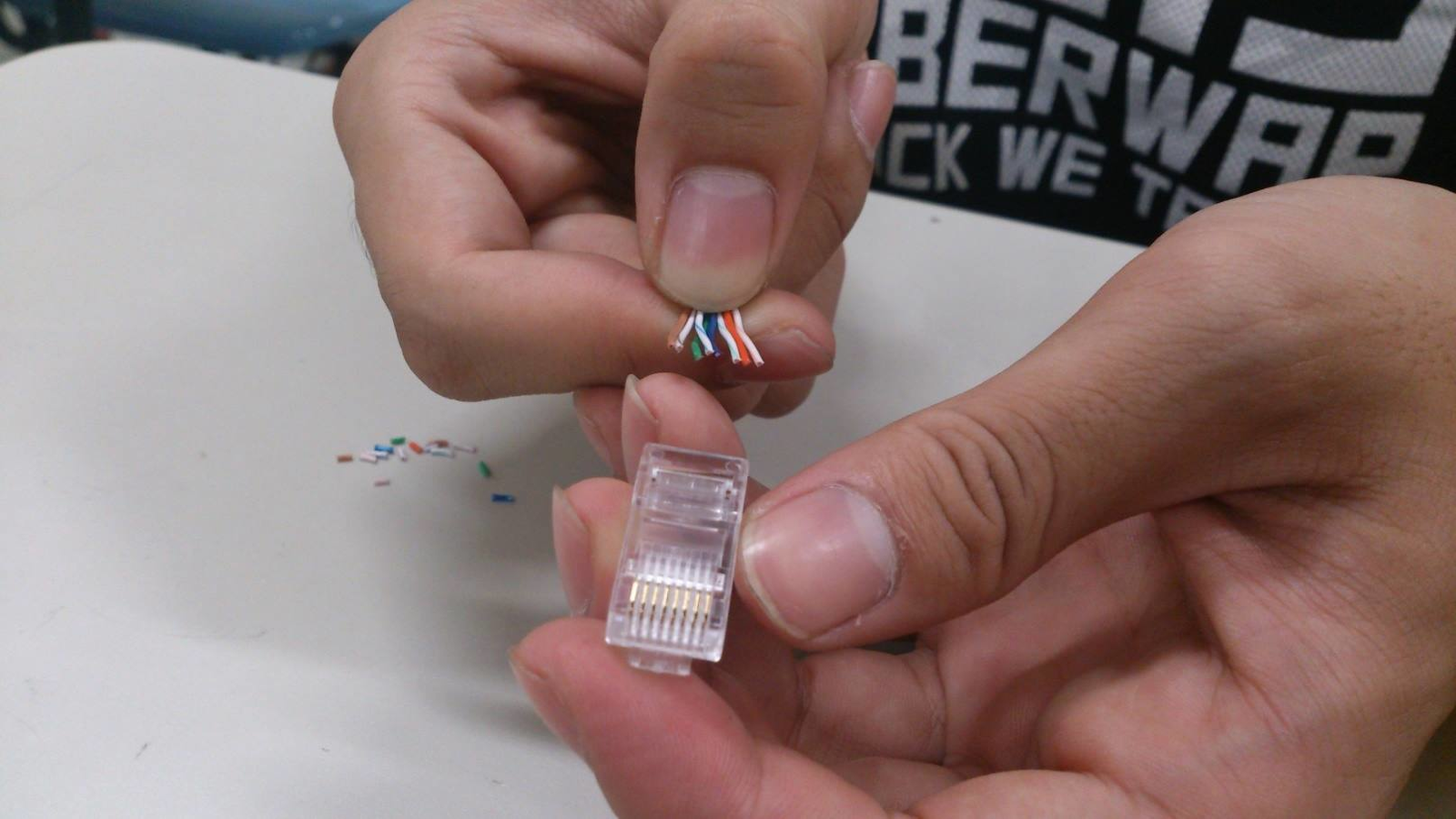

水晶頭金屬面面向自己，將網路線對準凹槽插入

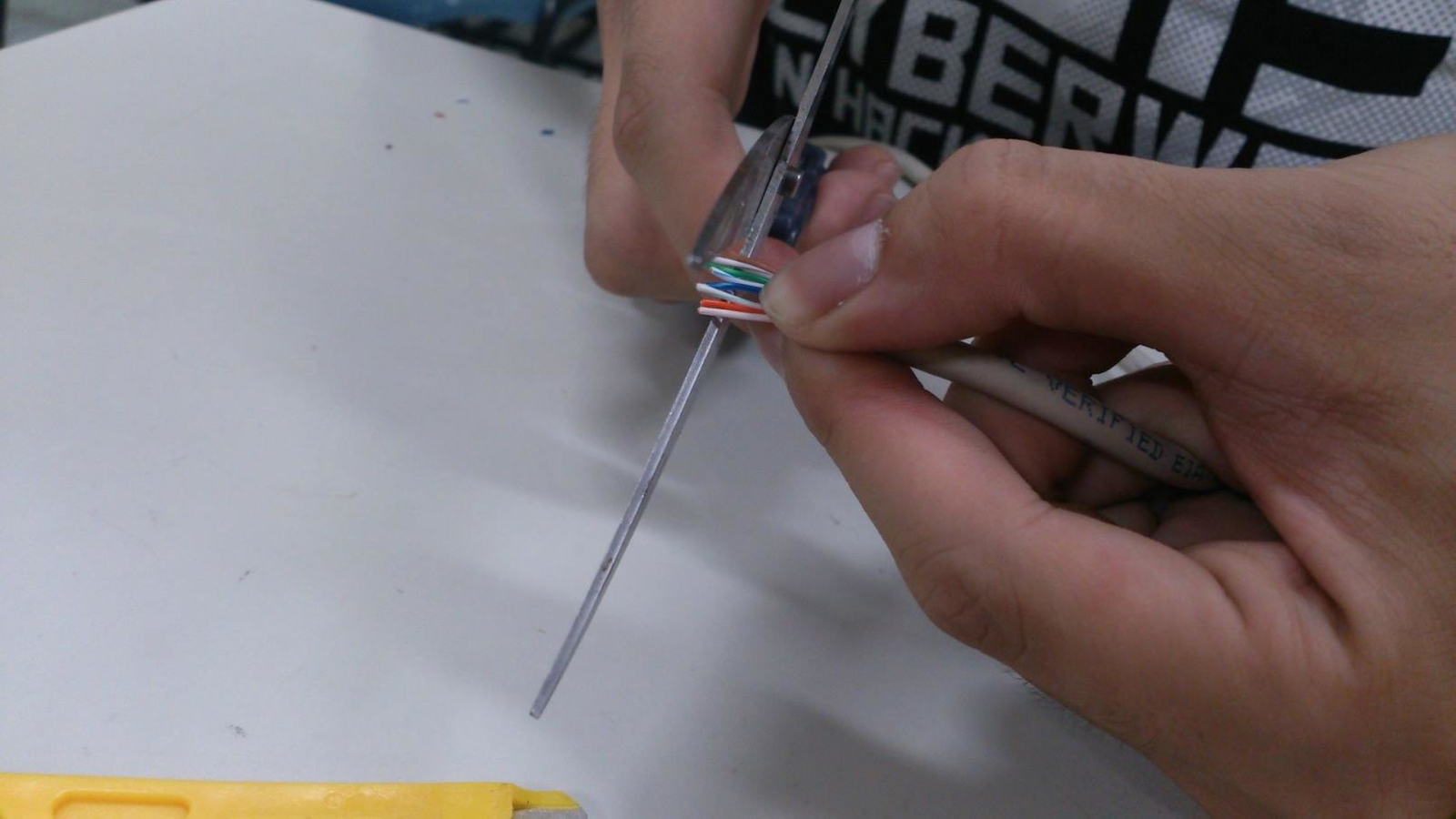

線拿出來用剪刀把電線頭剪齊

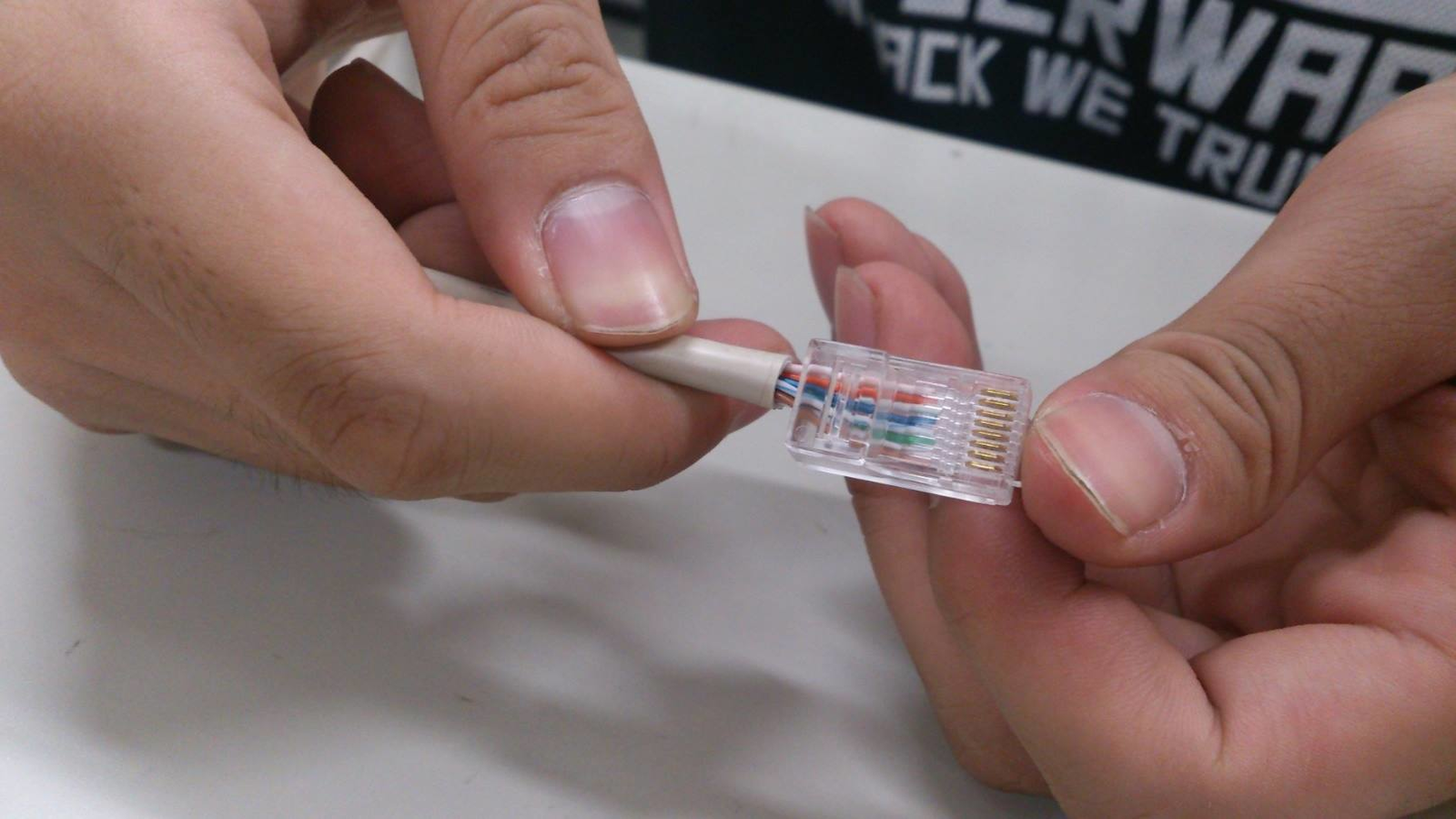

重新把線對齊插入轉接頭

用壓線鉗將水晶頭壓好

此步驟非常簡單所以沒放圖片

SO，開始做囉？

NO~有些事情還要注意

100種壓壞網路線的方法

首先先來講講100種裡面常發生的其中幾種

1.線序搞錯

轉接頭金屬面面向自己

線序是：白橘、橘、白綠、藍、白藍、綠、白棕、棕

2.外殼沒壓進水晶頭

塑膠外殼壓進去轉接頭可以保護金屬電線減低損壞

3.剝線器繞太多圈太大力

繞太多圈太大力會連電線一起剪斷

4.金屬線沒有碰到轉接頭頂

接觸不良

5.壓線鉗沒有握壓到底

接觸不良

6.壓成電話線

壓線鉗有的會有兩種模式，一種是電話線的接頭，另一種是網路線的接頭，雖然洞的大小有差，不過真的有些人會比較奇葩比較暴力把RJ-45接頭塞進電話線的壓線接頭，然後......

那剩下90幾種悲劇的方法呢？

我目前還不知道，等你來發現

Let's go

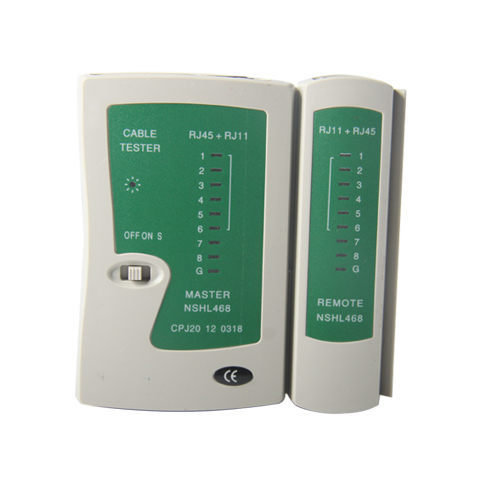

壓完後～可以用測線器試試看

兩邊燈號必須一致

對了～還有件事情忘記說

壓壞掉該怎麼辦???

把RJ-45頭剪掉，拿個新的，回去重頭再來過

砍掉重練的意思     ^︿^
