مقترح دراسة

تصريح تنفيذ مخطط

مقترح دراسة تطوير خدمة

إنشاء تصريح تنفيذ مخططات

من خلال

نظام المعلومات الجغرافية GIS والتكامل مع بيئة سيبل Siebel

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

تمهيد الدراسة

تصريح تنفيذ مخططات هو تصريح يتم إصداره لتنفيذ المخططات للقيام بالأعمال الهندسية المدنية من أعمال حفر وخلافه لمجموعة شوارع وطرق داخلية مطلوب تنفيذ التصميمات الخاصة بها والتي يتم تقديمها من قبل المكتب الهندسي من خلال طلب إنشاء تصريح تنفيذ للمخطط.

يتم إرسال طلب التصريح إلى اللجنة الفنية المسئولة لمراجعة الطلب المقدم.

يتم أخذ قرار محدد من قبل اللجنة الفنية :

 - موافقة : بمدة تصريح محددة ويتم إصدار التصريح.

 - رفض بملاحظة : يتم رفض الطلب المقدم مؤقتاً لحين استيفاء سبب الرفض من قبل المكتب الهندسي

 - رفض نهائي : يتم رفض الطلب المقدم نهائيا وإبداء سبب الرفض.

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

أعمال الحفر المطلوب أخذ موافقة عليها في جميع الطرق الداخلية للمخطط المطلوب تنفيذه - وهي تمثِّل عناصر جغرافية وصفية spatial geographic features.

التعامل مع هذه العناصر الجغرافية يجب أن يتم من خلال برنامج هندسي لتوصيف أماكن ومعلومات عن الشوارع والطرق المطلوب تنفيذ أعمال حفر عليها ،وليس من خلال ملف إكسل.

مقترح :

إرفاق ملف أوتوكاد يتم إلزام المكتب الهندسي بقالب موحد من قبل الأمانة DWG CAD Template.

القالب الموحد يشمل طبقات بأسماء محددة يتم الالتزام برسم العناصر الجغرافية كلٌ في الطبقات المخصصة لها.

العناصر الجغرافية المطلوب رسمها: حدود المخطط المطلوب تنفيذه - الشوارع والطرق المطلوب تنفيذ أعمال حفر عليها - مواقع جغرافية تخص موقع العمل من لافتات سلامة ... إلخ

1- مرحلة تقديم الطلب من قبل المكتب الهندسي:

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

يلزم تطوير محرك معالجة جغرافية لاستقبال ومعالجة ملفات الاوتوكاد الواردة من المكتب الهندسي  Development of Geo-processing Service Engine

مقترح : تطوير خدمة استقبال ملفات الأوتوكاد ومعالجتها بشكل آلي

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

هدف خدمة المعالجة الجغرافية :

• التأكد من تواجد وتطابق المخطط الوارد من المكتب الهندسي مع طبقة المخططات المعتمدة لدى الأمانة بشكل آلي.
• استخراج بيانات المخطط المراد استخراج تصريح تنفيذ له – اسم المخطط واسم البلدية بشكل آلي من طبقة المخططات المعتمدة اعتماداً على المخطط المرسوم في ملف الاوتوكاد المقدم من المكتب الهندسي.
• حساب كمية المخلفات (م3) بشكل آلي لكل شارع اعتماداً على البيانات الوصفية (طول، عمق،  وعرض الشارع) والمدخلة في ملف الأوتوكاد بمعرفة المكتب الهندسي- بدون الحاجة لطلب إدخال يدوي في أي نظام.
• استخراج البيانات الجغرافية بشكل آلي من طبقات المواقع في ملف الأوتوكاد.
• ادخال البيانات السابق ذكرها بشكل آلي لكامل العناصر الجغرافية من ملف الأوتوكاد في طبقات جغرافية في البنية التحتية لقواعد البيانات الجغرافية الخاصة بالأمانة وربطها برقم المعاملة الصادر من النظام المقترح الربط معه بالإضافة لبيانات المكتب الهندسي.

مقترح : تطوير خدمة استقبال ملفات الأوتوكاد ومعالجتها بشكل آلي

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

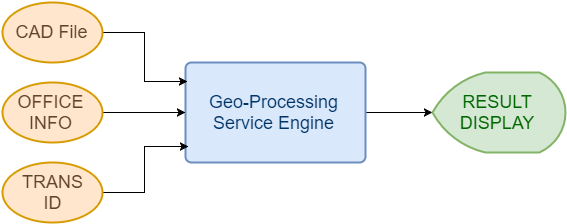

مدخلات خدمة المعالجة الجغرافية :

1- قالب موحد لملف أوتوكاد DWG

2- رقم معاملة : الصادر من النظام المقترح الربط معه عند إنشاء معاملة إنشاء تصريح جديد.

3- بيانات المكتب الهندسي (رقم المكتب - اسم المكتب – اسم المستخدم).

مخرجات خدمة المعالجة الجغرافية :

رقم كودي : يمثل نجاح أو فشل العملية ورسالة تمثّل سبب الفشل

مقترح : تطوير خدمة استقبال ملفات الأوتوكاد ومعالجتها بشكل آلي

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

مخطط بياني للخدمة الجغرافية : Geo-Processing Service Engine Flowchart​

مقترح : تطوير خدمة استقبال ملفات الأوتوكاد ومعالجتها بشكل آلي

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

تمهيد:

- عمليات إنشاء المعاملات وإدارتها يتم من خلال نظام سيبل Siebel.

- نظام الحفريات الجديد الجاري تطويره يتم من خلال بيئة سيبل.

- مايتم تنفيذه داخل المخطط هو تنفيذ لأعمال حفر لطرق ذات مناسيب تصميمية يتم على أساسها حساب كميات مخلفات الحفر.

مقترح :

- عمل خدمة جديدة للمكاتب الهندسية "إنشاء معاملة تصريح تنفيذ مخطط" من خلال بيئة سيبل.

- ربط الخدمة الجديدة بمحرك المعالجة الجغرافية السالف ذكره سابقاً والمقترح لاستقبال ومعالجة   ملفات الأوتوكاد الواردة من المكاتب الهندسية.

2- مرحلة إنشاء معاملة من قبل المكتب الهندسي:

 | مقترح دراسة تطوير

تصريح تنفيذ مخططات

تمهيد:

- عمليات إنشاء المعاملات وإدارتها يتم من خلال نظام سيبل Siebel.

- عمليات إصدار التصاريح والرخص يتم من خلال نظام سيبل بالتكامل مع نظام الـ GIS.

مقترح :

- عمل خدمة جديدة للجنة الفنية المسئولة عن إصدار التصاريح في استعراض المعاملات وإصدار موافقات أو رفض التصاريح من خلال بيئة سيبل Siebel اعتماداً على البيانات الجغرافية المتواجدة في قواعد البيانات الجغرافية بعد معالجتها من خلال محرك المعالجة الجغرافية.

- ربط محتوى التصريح الصادر بالبيانات الجغرافية المتواجدة في قواعد البيانات الجغرافية وكذا خريطة تشمل الموقع العام والعناصر الجغرافية المشمولة في الموقع من شوارع ومواقع.

3- مرحلة إصدار/ تجديد تصريح من قبل اللجنة الفنية:

مع تحيات

إدارة تطوير الخدمات الإلكترونية

بالتعاون مع

إدارة نظم المعلومات الجغرافية
