QGIS - Actualisation des connaissances

Janvier 2020

ce diaporama en live:

le déroulé détaillé:

Actualisation des connaissances

PLAN DE LA JOURNEE

Paramétrage

Ajout de données

Numérisation

Manipulation de données attributaires

Représentation & Interrogation de données

Mise en page



Actualisation des connaissances

PARAMETRAGE

SCR 2154

Extensions

Profil utilisateur

Emplacement du dossier QGIS3



C:\Users\VotreSession\AppData\Roaming\QGIS\QGIS3\profiles

Alimentation du SIG

AJOUTER DES DONNEES

Où ranger mes données ? Arborescence des NAS

Ajouter des couches vecteur et raster

Ajouter des flux (WMS, WFS, PostGis)

Géoréférencement



Ajouter des données

OBJECTIFS

Étape 1 :  Ouvrir un projet vierge QGIS et l’enregistrer en

F111688_Kersulec_PlanFouille.qgz

Acquisition

Préparer un projet SIG et gérer ses données dès le terrain

Étape 2 :  Constituer votre SIG grâce aux fonds de carte disponibles

1. Importer les SHP Cadastre et Courbes_de_niveau (2_Donnees_Spatiales > Shapefiles > Shape_FondsCarto) et zoomer sur l’emprise de Courbes_de_niveau.shp



2. Charger un flux WMS à partir du fichier .xml



3. Importer les flux WMS (IGN-Raster) 201-BdOrtho et (IGN-Raster) 273-Scan25Topo et les enregistrer comme image



4. Exporter à une échelle permettant de voir l’ensemble des courbes de niveau ; ex : BdOrtho_2000e.jpg et Scan25_4000e.jpg (dans > Raster)



5. Importer ces deux rasters et supprimer du projet les flux. Créer un groupe « Fonds_Carto » pour ces couches, y faire des sous-groupes « Rasters » et « Vecteurs »



6. Modifier rapidement les couleurs des couches vecteur pour faire joli

Géo-référencement

OBJECTIFS

Étape 3 : Alimenter le SIG grâce au géo-référencement

Acquisition

Importer des données image et les localiser

1. Importer les autres shapes de l’opération (Shapefiles > Shapefiles_Ope)

2. Géo-référencer le raster Minute8_F77_F78.jpg sur F77 (3_Donnees_Terrain > Plans)

Numérisation et accrochage

OBJECTIFS

Étape 4 : Dessiner les vestiges 77 et 78

Acquisition

Dessiner des entités et corriger des tracés

Avec l'outil Ajouter une entité

Avec l'extension Bezier Editing

Étape 5 : Corriger les vestiges 10 et 116

Activer et paramétrer l'accrochage sur F111688_Emprise

Avec l'outil de nœud, corriger le fossé 116 pour qu'il rejoigne l'emprise

Étape 6 : Fusionner des entités

Fusionner les fossés 19 et 20

Fusionner les fossés 18 et 21

Étape 7 : Vérifier les géométries

Vecteur > Outils de géométrie > Vérifier la validité

Manipulation de données attributaires

OBJECTIFS

Étape 8 : Alimenter le SIG avec les levés TOPO

Acquisition

Intégrer les données des levés topo successifs

1. Importer les SHPs du dernier levé topo du 02/06/2016 (2_Donnees_spatiales > Topographie > Topo_Shapefiles > prendre les 4 shapes). Grouper dans « 20160602 »



2. Vérifier l’encodage de TOUTES les couches vecteur



3. Créer un champ « date » pour les SHP topo en y appliquant la valeur ‘2016-06-02’



4. Vérifier les tables attributaires et la géométrie



5. Créer un SHP polygone F111688_NonAccess (avec un champ « interpret » de format texte, longueur 10 )



6. Copier-Coller les SHPs du levé topo dans leurs couches « opération » respectives (ex : Copier F111688_poly_20160602 et les coller dans F111688_poly)

Manipulation de données attributaires

OBJECTIFS

Étape 9 : Alimenter le SIG avec les inventaires de terrain - jointure attributaire

Acquisition

Importer les données d'un tableur

1. Faire une jointure attributaire entre F111688_poly et le tableur d’inventaire des faits  (4_Etudes > Etude_RO > F111688_fait.csv). Pérenniser la jointure (Exporter) en F111688_poly_inv.shp (dans 2_Donnees_spatiales > Shapefiles > Shapefiles_Analyse)



2. Nettoyer F111688_poly_inv.shp à l’aide de la calculatrice de champs (mise à jour du champ "interpret" avec une sélection préalable) et supprimer les champs en trop ("inv_type_f")



3. Remplir le champ "Inv_chrono" à partir des données "datedebut" et "datefin"

Étape 10 : Alimenter le SIG via la jointure spatiale

1. Boîte à outils de Traitement – Joindre les attributs par localisation (résumé)



2. Associer leurs valeurs d’altitude (F111688_ptsTopo) aux axes (cible : F111688_axe), choisir les champs



3. Vecteur – Outils de gestion de données – Joindre les attributs par localisation (prendre uniquement les attributs de la première entité localisée)



4. Numéroter les axes (cible : F111688_axe) par le numéro du fait coupé (F111688_poly_inv), puis mettre à jour le champ "numaxe".

Représentation & interrogation des données

OBJECTIFS

Étape 11 : Catégoriser et représenter les données

Analyse

Adapter la symbologie et interroger les données

Catégoriser les données selon inv_chrono

Afficher le numéro de la minute

Étape 12 : Effectuer des requêtes spatiales

Combien de faits sont coupés par des axes ?

Quels faits ont été repérés au diagnostic (importez auparavant D107698_poly.shp) ?

Sélectionner les faits du diag qui sont compris dans les zones prescrites et exportez-les (exporter Shapefiles > Shapefiles_Analyse > F111688_polyDiag.shp)

Étape 13 : Effectuer des requêtes attributaires

Combien de faits ont été totalement fouillés ?

Combien de faits ont fait l’objet de relevés sur des minutes ?

Combien de faits comportent de la terre cuite ?

Combien de trous de poteau sont datés entre -2000 et -1600 ?

Interrogation des données

OBJECTIFS

Étape 14 : Obtenir un format de colonne adéquat

Analyse

Obtenir des statistiques simples

Après la jointure, les champs qui comportent des chiffres ont été stockés en format texte :

Créer un champ ‘‘larg’’ (réel ; 10 ; précision 2) avec les données de ‘‘inv_larg’’

Créer un champ ‘‘poids’’ (entier ; 10) avec les données de ‘‘inv_poids’’

Étape 15 : Obtenir des résultats statistiques

Quelle est la largeur moyenne des ‘foyers à pierres chauffées’ ? (SHP F111688_poly_inv)

Quel est le poids total de mobilier retrouvé dans des faits ? (SHP F111688_poly_inv)

Quelles sont les altitudes min/max/moyenne de la fouille ? (SHP F111688_ptsTopos)

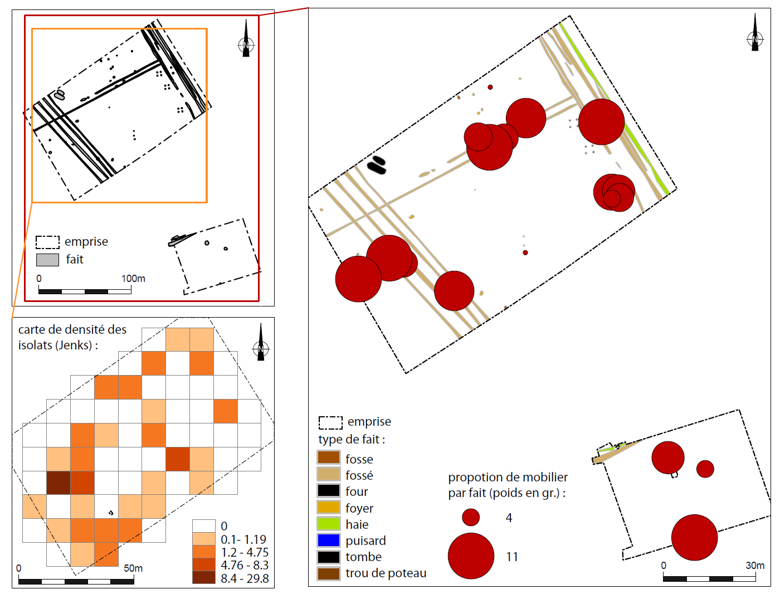

Cartographier les données

OBJECTIFS

Étape 16 : Créer une carte de densité des isolats

Affichage

Représenter des densités

1. Création de la grille (étendue de l’emprise)

2. Analyse par maille sur le SHP F111688_point

3. Compter le nombre de points par maille (champ « NUMPOINTS » créé automatiquement)

4. Cartographier (afficher) le résultat, après avoir calculé la fréquence (‘Freq’)

Étape 17 : Représenter la proportion de mobilier par fait

NB : pour pouvoir récupérer la légende des valeurs liées au poids, il faut transformer le SHP F111688_poly_inv.shp en SHP de point

1. Vecteur > Outils de Géométrie > Centroïdes → Créer F111688_poly_pts

2. Sur F111688_poly_pts.shp, faire des cercles proportionnels grâce à l'assistant taille

3. Gérer l'ordre de rendu des entités

4. Paramétrer et afficher la légende

Cartographier les données

OBJECTIFS

Étape 18 : Faire une Mise en page "Mobilier"

Affichage

Créer une carte avec des zooms

Format Paysage 170 mm x 130 mm

Carte générale de localisation (3000e)

Zoom sur la carte de densité (2000e)

Carte de la proportion de mobilier (1500e)

Ajouter pour chaque carte : nord, échelle, légende
