Exemple de design de

microservices

Rappels sur les microservices

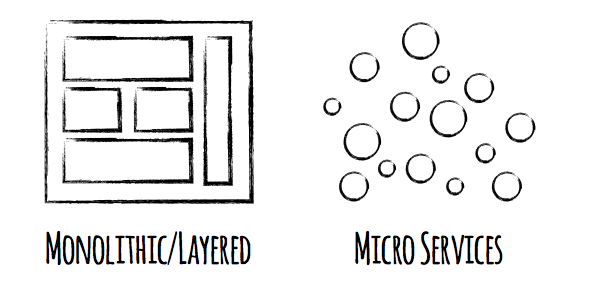

Le monolithe

Petit et rapide au début
Gros et lent avec le temps
Accumulation de dette technique
Maintenance de plus en plus coûteuse

coût

temps

Le microservice

Un monolithe qui ne grandit jamais
Dette technique raisonnable
Un coût de maintenance raisonnable

coût

temps

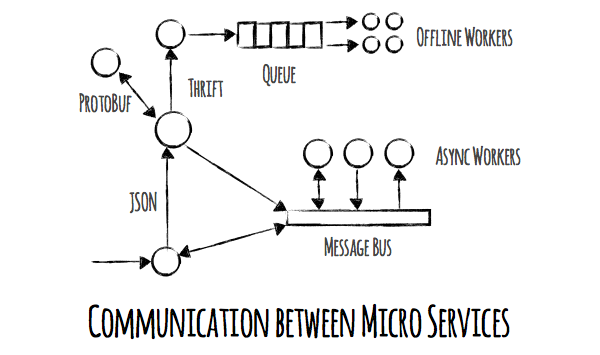

Architecture microservice

Des boîtes noires qui échangent des messages
Chaque service ignore ce que fait son voisin
(il n'en connait que l'interface - API)

coût

temps

Risques

Externaliser la complexité (le plat de spaghetti) dans les relations entre services
=> formaliser les règles de communication
- normes
- formats
- asynchrone, synchrone, offline
Augmenter le nombre de pannes possibles
=> formaliser les règles de conception
- service minimum
- résilience aux pannes
- redéploiement automatique

Les contraintes et avantages

Les points clés d'un microservice

Élastique
Résilient
Composable
Minimal
Complet

Les points clés

Élastique

il peut y avoir une ou plusieurs instances
permet la montée en charge

Les points clés

Résilient

ne doit pas planter si un autre est indisponible
lors d'une interruption dû à une mise à jour
lorsque la base est momentanément indisponible

Les points clés

Composable

seule l'API définit le service
pas de couplage
éviter les services de conversion de format

Les points clés

Minimal

responsabilité unique
pas de fonctionnalité inutile

Les points clés

Complet

toutes les fonctionnalités nécessaires
il doit être autonome
possède sa propre base de données

Quelques analogies avec la POO

SOLID

Simple responsibility principle
Open/close principle
Liskov substitution principle
Interface segregation principle
Dependency inversion principle

Corollaires

Stateless

L'élasticité implique que toute requête doit être

stateless
self content

Autorisation

le système étant ouvert tout est accessible
=> utilisation d'un contrôle d'accès
pour ne pas dépendre d'un service tiers
=> via token self content
=> contrôle d'accès autonome

Droits d'accès

le service définit et gère
- ses propres rôles
- ses propres droits

Format d'échange

utilisation de normes pour le format des données
- existantes
- ou à créer
protocole RESTful pour le CRUD des ressources

Découverte du service

ce n'est pas wsdl
néanmoins des standards apparaissent
- OpenAPI (swagger) permet de spécifier l'API

Typologie des services

Différentes types de services ayant chacun leur rôle
- référentiels = réalise CRUD sur des entités
- fonctions = réalise une fonction
- intermédiateur = converti un format
- orchestre/chorégraphe = appelle d'autres services
- ...
si plusieurs rôles dans un même service

Phylogénie des services

les services peuvent évoluer
se scinder si deux rôles
ou fusionner si couplage

Webhooks

ils sont pour les services
ce que sont les messages pour les objets
évitent le couplage

Principaux types

Référentiel

Rôle

API CRUD sur des entités
Interface entre l'API et le stockage des entités
Gère les droits d'accès aux entités
Les limitations ne sont pas de son ressort

Exemples

Tiers
Tâches
...

Fonction

Rôle

Réaliser une ou des fonctions
Gère les droits d'accès aux fonctions

Exemples

Envoyer un SMS
Fusionner des données dans un modèle de document
Effectuer un virement

Intermédiateur

Rôle

S'insérer entre deux services aux formats incompatibles
Convertir des données d'un format vers un autres

Exemples

conversion d'un format spécifique d'utilisateurs vers le format adullact
...

Orchestrateur

Rôles

Composer une fonction complexe en appelant les autres services
Réaliser la chorégraphie entre les services

Exemples

Des fonctions métier
...

Choses communes

La plupart des services ont en commun

l'exposition des informations et status
le contrôle d'accès
les webhooks
le multi-tenant & configurations
la gestion des ressources

Informations

& Status

Informations

liens de découverte du service
rôles
version
swagger
license

Status

état du service
états des dépendances

Contrôle d'accès

Distinguer les rôles

Rôles ≠ Groupes

Groupe

Le groupe dont on fait parti, c'est lié à :

l'organigramme
la hiérarchie
les unités
...

exemples :

marketing, stagiaires, permanents, développeur, rh,...

Un utilisateur peut faire parti de plusieurs groupes

Rôle

Le rôle que l'on a vis-à-vis du service, dépend de ce qu'on a le droit de faire :

administrateur : gère l'ensemble du service
manager : gère un tenant du service
utilisateur : utilise le service

Les rôles peuvent être déclinés en sous-rôles pour plus de finesse

rédacteur, contrôleur,...

Exemple

On a

un utilisateur chez un intégrateur de service
il a accès à trois plateformes/tenants
- test/* : celle de test pour vendre
- prod/client : celle de son client qu'il est en train d'intégrer
- prod/lui-même : celle qu'il utilise pour gérer ses projets
ses accès sont respectivement :
- administrateur : il doit pouvoir faire ce qu'il veut
- manager : il doit pouvoir modifier le tenant de son client
- utilisateur : il est simple utilisateur de son propre tenant

Pourtant c'est le même utilisateur faisant parti des mêmes groupes

Group/Role mapping

Pour connaître les droits d'un utilisateur il faut déterminer ces rôles à partir de ses groupes
C'est le rôle du dictionnaire groupe/rôle qui à chaque groupe associée des rôles
Ce dictionnaire est spécifique à chaque tenant

tenant

group/role

groups

roles

requête

utilisateur

Le problème de l'initalisation

global/pas de tenant => il faut qu'un administrateur initialise le groupRoleMapping général pour l'administrateur => 💀
=> il faut un compte initial dans la config
supprimé par la suite
un tenant est créé => le groupRoleMapping de ce tenant est vide => le manager n'a pas accès et ne peut pas mettre le mapping à jour => 💀
=> l'administrateur doit ajouter un groupe pour le manager, ensuite le manager peut gérer le mapping de son tenant

Attention aux droits

💀

le manager ne doit pas pouvoir ajouter le rôle administrateur dans le mapping de son tenant

sinon il peut augmenter ses propres droits

Basic auth

username + password

ne contient pas d'authentification intrinsèque
=> il faut authentifier l'utilisateur avec son identifiant et son mot de passe
ne contient pas de payload
=> il faut recherche les groupes associés à l'utilisateur

=> gérer une liste interne contenant les utilisateurs autorisés et définir pour chaque utilisateur la liste des groupes dont il fait parti (ou faire appel à un service tiers)

Utile pour

les tests
l'initialisation (temporairement)

JWT

Token self content avec authentification & payload

on sait que l'utilisateur a été authentifié par l'émetteur du token
self content peut donc contenir toute l'information nécessaire
- groupes par tenant
- id de l'utilisateur

Droits positif/négatif

~~droit positif~~
~~tout le monde a le droit sauf ...~~
droit négatif
personne n'a le droit sauf ...

Toujours utiliser un droit de même type

Ne jamais mixer les deux types sur une même ressource

Webhooks

ce sont les messages du service
permettent chaîner les services
pas de norme, mais des standards apparaissent

Webhook

définit par

un déclencheur
- une opération
  - création, mise à jour, suppression
- une cible
  - une ressource ou un type de ressources
une réponse : l'appel d'un service
- opération : GET, POST,...
- une url
- un corps
  - brut, filtré, reformaté,...

Création d'un webhook

un webhook est défini

au niveau du service ou du tenant
statiquement ou dynamiquement
- dans la configuration
- par un appel à une API
avec ou sans durée de vie

Exemple

référentiel tâches

PATCH tâche

POST sms

data wharehouse

POST tâche

envoi de sms

Exemple

référentiel tâches

PATCH tâche

formatage sms

POST tâche

data wharehouse

POST tâche

envoi de sms

POST sms

Exemple de configuration

module tiers MGDIS

"webhooks": [
  {
    "topic": "POST+*/tiers",
    "callback": "/document-collect/stnazaire/root/tiers?cmisaction=createFolder&propertyId[0]=cmis:name&propertyValue[0]={reference}&propertyId[1]=cmis:objectTypeId&propertyValue[1]=cmis:folder&succinct=true",
    "method": "POST",
    "options": {
      "withoutBody": true
    }
  },
  {
    "topic": "POST+*/tiers",
    "callback": "/request/api/stnazaire/collections/tiers/{reference}",
    "method": "PUT",
    "headers": {
      "Authorization": "Basic YWRtaW46QzdOYVdWMzlwM1M4R0hFd2RTTjNIZ1lwVzFXMGVtS1E="
    }
  },
  {
    "topic": "POST+*/tiers",
    "callback": "https://wwx2.mairie-saintnazaire.fr/BlueAccess/application/referentiel_association_TEST/modules/webhook/index.php?reftiers={reference}",
    "method": "PUT"
  },
]

Multi-tenant & Configuration

Multi-tenant

partager un même service entre plusieurs locataires
tenant ≠ client
(même si 99% du temps c'est pareil)
le tenant est créé dynamiquement
(à chaud pas de redéploiement)

Configuration

Plusieurs parties :

paramètres globaux du service accessibles à l'administrateur
associés à chaque tenant
- paramètres accessibles à l'administrateur (privés)
- paramètres accessibles au manager (publics)

Ressources/objets

Les schémas

Ils sont obligatoires pour :

la validation de l'API
- définition (OpenAPI/swagger)
- requête
- réponse
la gestion du format de la persistance

Persistance

Rappel

L'objet manipulé par
- l'ihm (reçu par le navigateur via l'API)
- le serveur (pour préparer sa réponse)
- la base de données (pour les stocker)

NE SONT PAS (forcément/souvent) LES MÊMES

Snapshot

On ne garde que le dernier état de la ressource

simple
la ressource est immédiatement disponible
permet peu de choses

Incrémentale

On stocke toutes les modifications réalisées sur la ressource

complet : qui, quoi, quand
besoin de reconstituer la ressource
permet de retracer l'historique

(on peut ajouter un cache snapshot pour accélérer l'accès)

Référentiel

Un référentiel doit gérer l'historique des ressources qu'il gère

Utilisation de la sauvegarde incrémentale obligatoire

Fonctions & orchestre

Fonctions

Simples (pas d'état)
- intermédiateurs
Complexes (avec état)
- fonctionnalités métier
- orchestration

Simples

Intermédiateurs

pas de stockage d'information
- fonction pure
- idempotence
donc service simplifié
- facilement remplaçable
- authentification simplifiée (voir inutile)
- utilisation d'EIP => Apache Camel
- container obligatoire

Complexes

Métier ou orchestrateur

éventuellement du stockage d'information
- pas fonction pure
- pas d'idempotence
donc service plus classique
- authentification complète
  (mais rôles souvent moins nombreux)
- pour les orchestrateur => EIP / BPM
  (Apache Camel / Bonita)
- pour les autres => comme un service référentiel

Apache Camel

Basé sur les Entreprise Integration Pattern
(C'est à l'intégration ce que sont les Design Patterns à la POO)

Migration

Du monolithe

aux services

en trois étapes

factoriser/modulariser
créer des api
faire des services

Découpage

première étape

factoriser/modulariser le code existant
limiter les dépendances

API

deuxième étape

créer des api
faire des tests unitaires dessus
utiliser les API

Tests

Migration

troisième étape

faire des services
extraire le code

Tests

D'une base à une autre

dissocier les bases de données en trois étapes
la troisième vous étonnera

Dissocier lecture et écriture

première étape

utiliser l'api pour l'écriture

Dissocier les données

deuxième étape

récrire le service
utiliser une autre base

Migration totale

troisième étape

utiliser uniquement l'API

Environnement

Déploiement

Containers rules the world

pour les containers
- Docker s'impose
pour la composition de containers
- Docker Compose
pour le cluster
- Docker Swarm ↘
- Kubernetes (k8s) ↗

Atelier logiciel

Automatiser du développement au déploiement
Utiliser les outils nécessaires
- organisation : redmine, jira, trello,...
- automatisation : jenkins
  - qualité : sonarqube, linters,...
  - tests unitaires
  - tests d'intégration
- bug tracker : mantis, redmine, jira,...

Log

Monitorer

Sans log impossible de suivre le fonctionnement, l'état de santé des nombreux containers
Outiller les logs : ELK (ElasticSearch Logstash Kibana)

Prendre la solution adaptée
