Projet découpe laser
FabLab Lannion - 29 avril 2015
Claude Bideau - David Blaisonneau
Agenda
- Définition du besoin
- Etude de cas
- Budget
- Matériel dispo pour du DIY
- Appel à volontaires
- Discussions et CA Extra-ordinaire
Besoins
pour ceux qui ne les voient pas :)

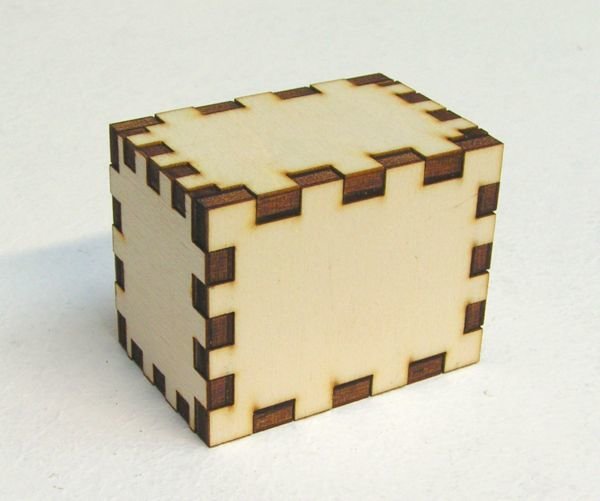

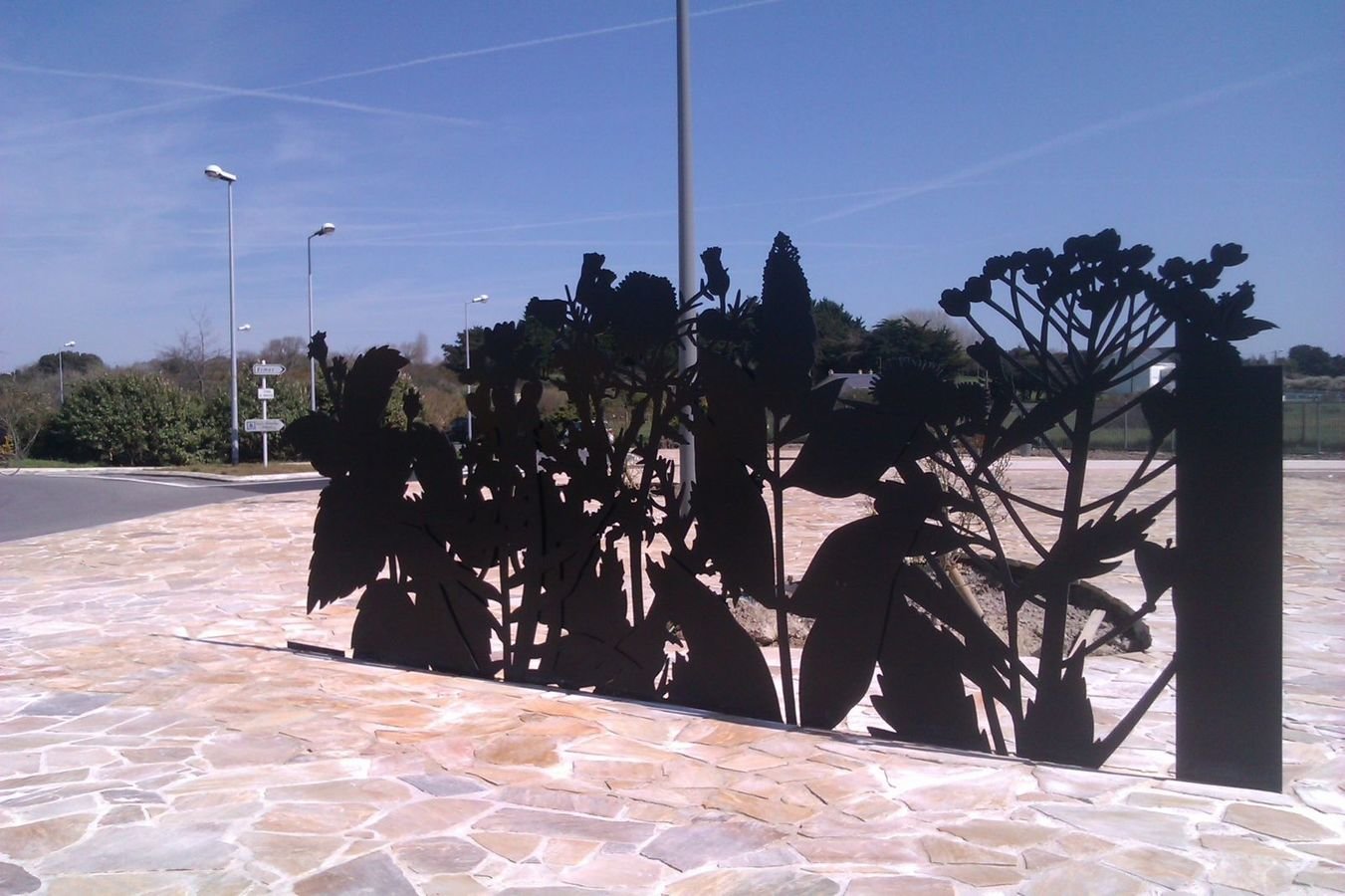

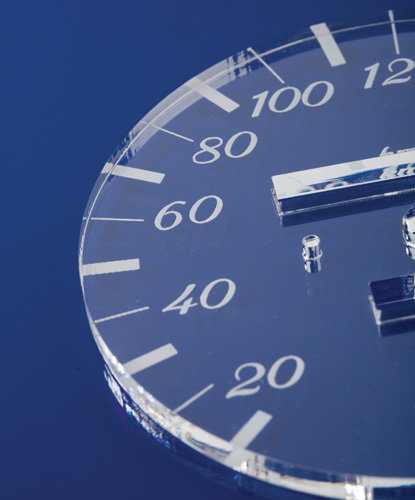

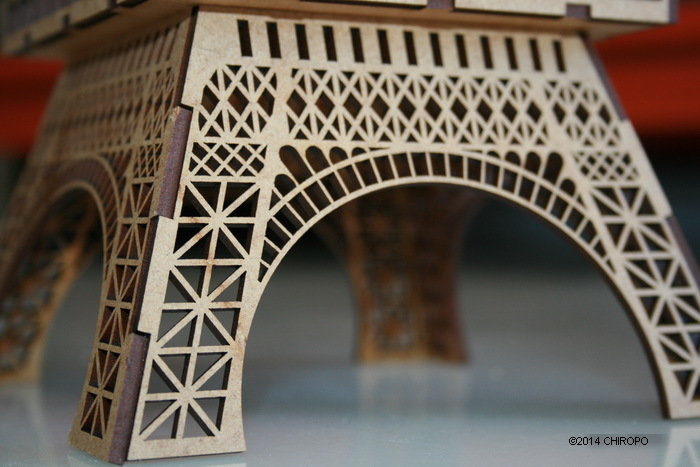

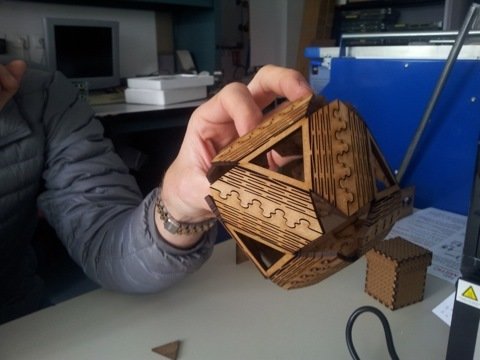

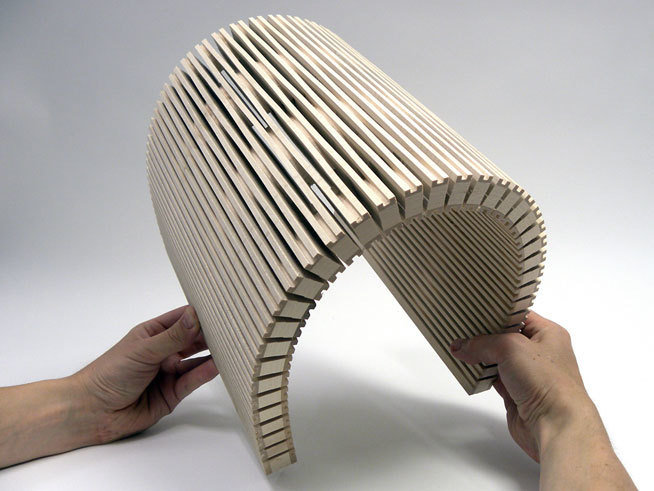

Les exemples parlent d'eux même
Besoins
- La découpeuse laser permet de découper et graver de manière très précise des matériaux plan
Elle permet de fixer des publics car elle permet de faire du prototypage par itérations très courtes.
Elle permet aussi de travailler, de concevoir et de réaliser collectivement des objets sur des modules horaires courts (2-3h).
romain di vozzo [AVIZ-INRIA]
Besoins
complémentarité de la 3D
Pas mal de gens connaissent déjà un peut le dessin vectoriel. Ce qui est pour le moment moins vrai pour le dessin 3D. Par conséquent, la prise en main de la partie software est moins un obstacle. Les personnes peuvent donc dédier plus de temps à l'utilisation de la machine, qui ne requiert pas beaucoup d'expertise.
L'imprimante 3D est plutôt "un produit de tête de gondole, la laser, c'est le back office sur lequel tu peux toujours compter pour faire de la 2D, ou de la 3D assemblée.
romain di vozzo [AVIZ-INRIA]
Contraintes
pratiques et techniques
Matériaux ciblés
- bois en priorité
- plexi, cuir
- métaux en second temps
- => Laser CO2
Utilisation
- Aussi simple que possible d'utilisation
- Aussi simple que possible d'entretien
Sécurité
- des usagers
- du matériel
- des lieux
Lieux
- Respect des lieux
- Déménageable
Etude de cas
les différents scénarios

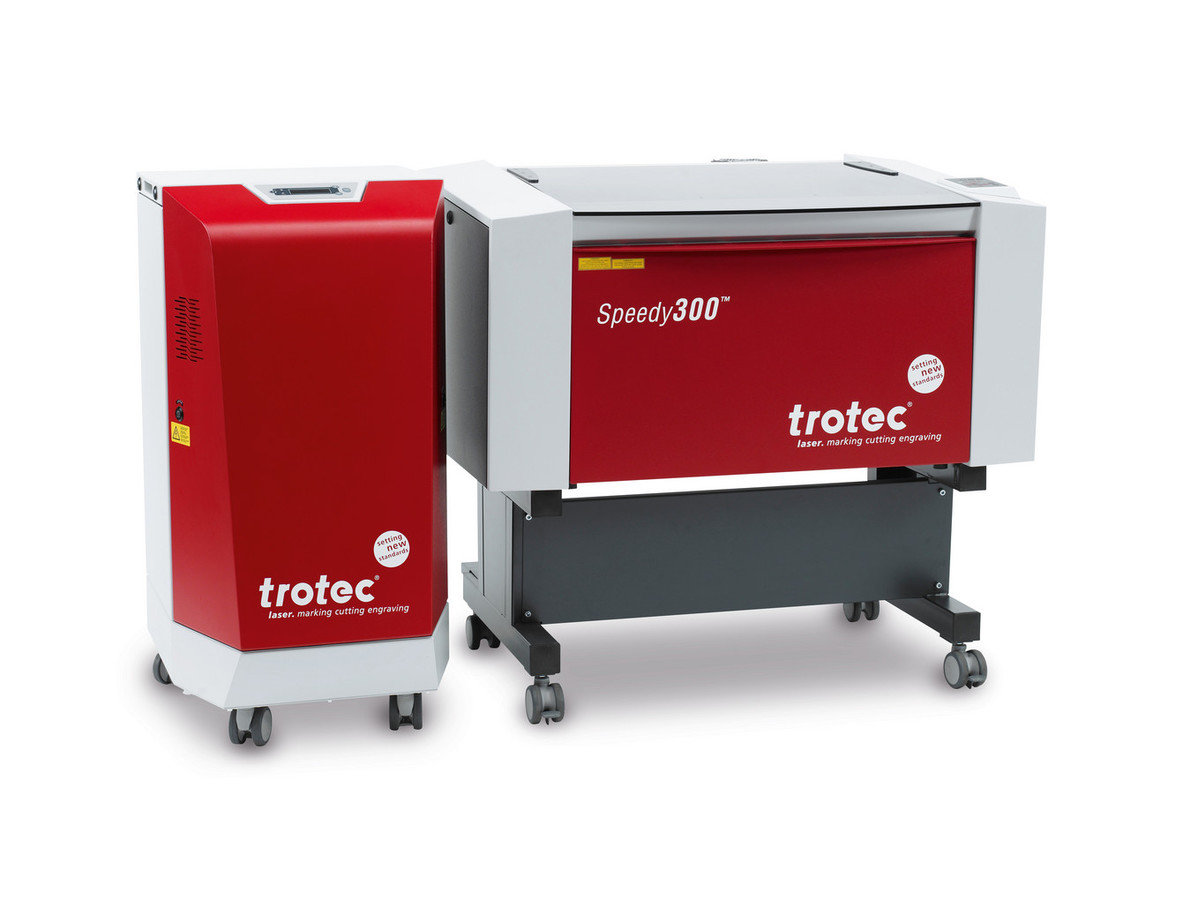

Cas 1: Trotec
Achat d'une découpeuse pro type speedy 300/60W
- Précision: 5µm
- 726 mm x 432 mm x 200 mm
- vitesse de gravure maxi : 355cm/sec
- accélération 5G
- autofocus, pointeur laser
- assistance d'air
- plateau magnétique
- turbine débit 2000 m3/h
- livraison, installation, formation
- Support à distance, hotline (1an)
- Prix > 35 000 €
Les +
- Précision
- Produit clé en main
- Produit européen
- Entretien simple
- Formation
- Support
Les -
- Surface de découpe réduit
- Le prix
- Évolutions payantes

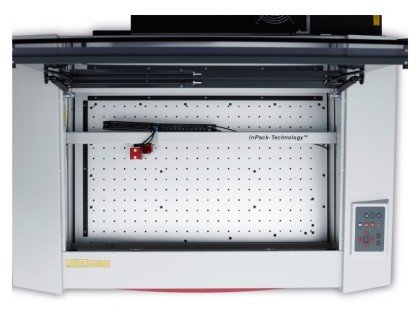

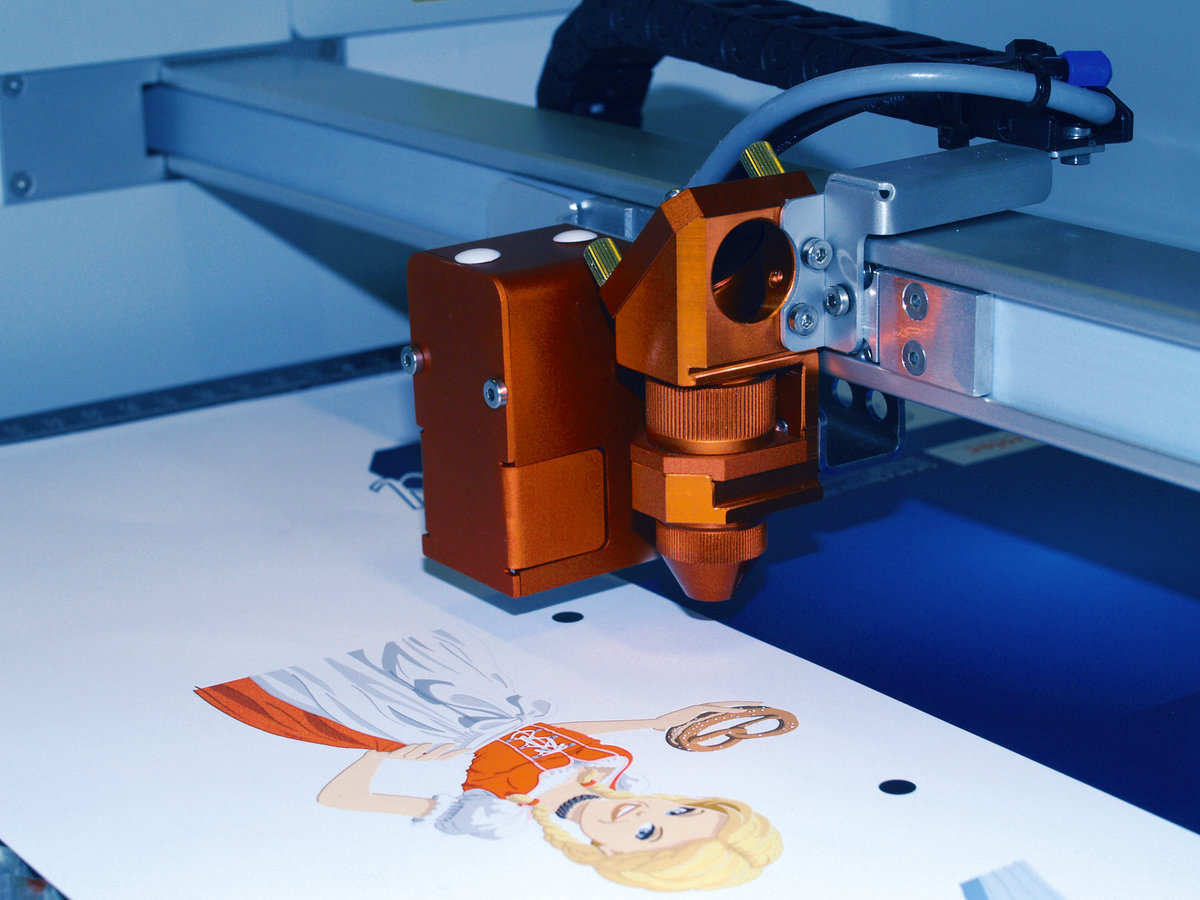

Cas 1: Trotec

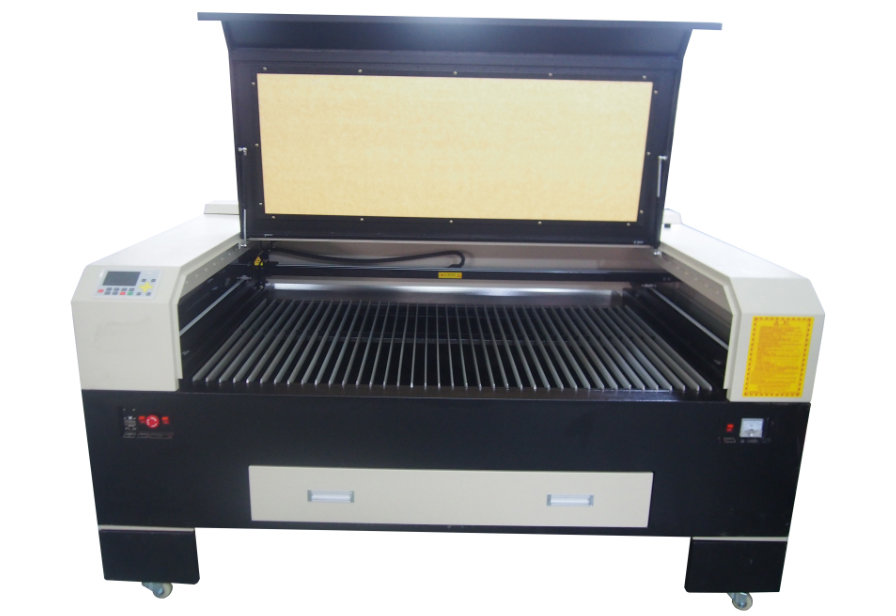

Cas 2: "les chinoises"
signstech 1610sp
- dimension: 1600x1000mm
- resolution :25µm / 1000dpi
- autofocus : non (TBC)
- lit réglable
- pointeur laser rouge
-
cout :
- 90W: 6040$ ~ 5697€
- 130W: 7240$ -> 6927€
( retour exp www.platforme-c.org )
Les +
- precision correcte
- robuste
-
prise en main ?
-
tube RECI 10000h
Les -
- sécurité : manque sur 1512SP capteurs ouverture/ coup de poing
- pas de nid d'abeille
- bruit
- interface électronique + connexion
- contrainte nettoyage régulier
- optique médiocre ( sur la 1512SP )

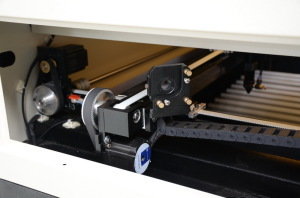

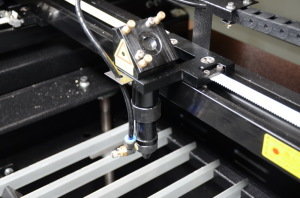

Cas 2: "les chinoises"
signstech 1610sp
Cas 2: "les chinoises"
keyland 1390 (cf wiki thilab)
-
dimension: 1280x880mm
-
resolution : 25µm
-
tube et optique de rechange, autofocus, pointeur laser, Extracteur, chiller, et
pompe pneumatique.
-
cout : 100W - 6000€ (prix thilab)
-
options: CO2 glass sealed laser tube 100W, honeycomb, up&down table, Rotary device,
Les +
- bonne precision
- super wiki du thilab
- coup de poing sécurité
- soft chinois pas si affreux (dixit thilab)
Les -
- laser CO2 : MTBF 6000hours (moins que signstech)
- chinois

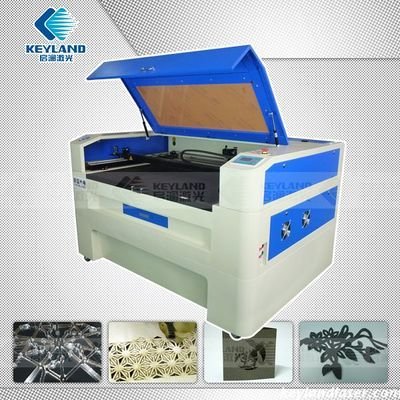

Cas 2: "les chinoises"
keyland 1390

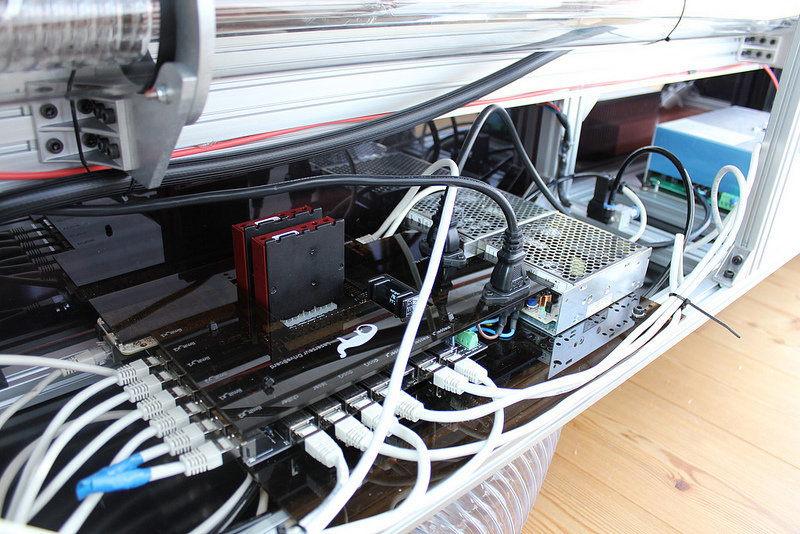

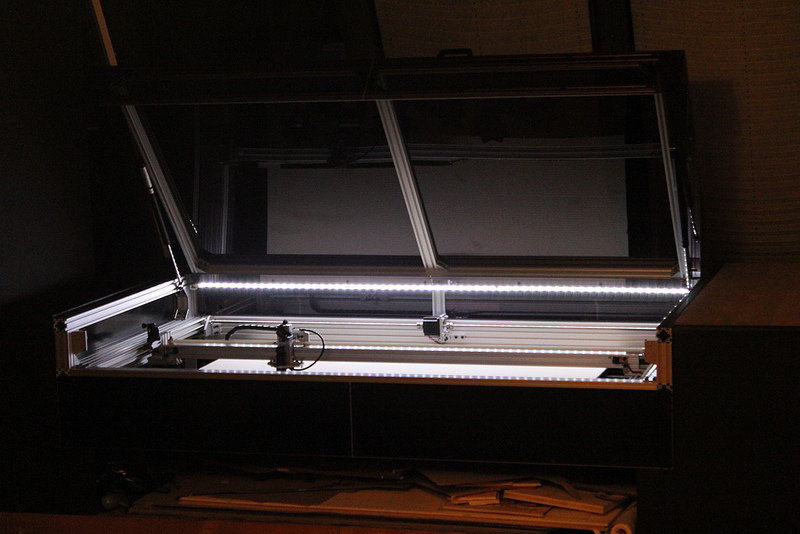

Cas 3: Les DIY
3 modèles courants:
-
http://www.lasersaur.com/
- 850dpi/30µm
- 1700x1170x360mm
- 7200€ sans livraison
- pas d'autofocus
-
AxCut:
-
Lasersaur avec lit motorisé
-
-
Buildlog.net 2.x Laser
-
petite (300x500x100mm)
-
pas d'activité récente
-
Les +
- maitrice de la chaine : mecanique/electronique/informatique
-
le DIY
-
répond parfaitement à nos besoins
Les -
- precision
- montage
- contrainte nettoyage régulier
-
réglage profondeur manuel
-
temps de montage...
Cas 3: les DIY

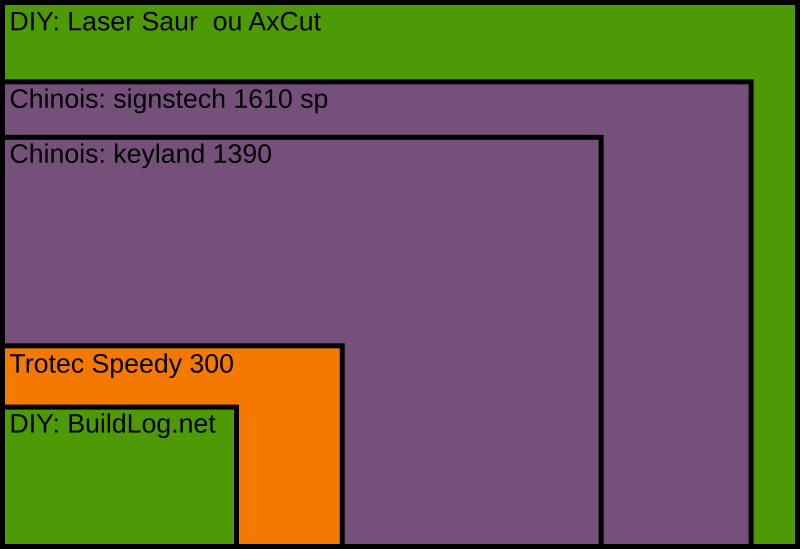

Comparaison des tailles
Précision
Taille de la table de découpe
Budget
c'est le nerf de la guerre
Matériel dispo
pour du DIY
Différentes possibilités
- Acheter une Trotec
- Achat d'une chinoise
- Fabrication DIY
- Achat d'une chinoise en CO2
+ DIY (Metal: plasma+YAG ? ou encore CO2)
Appel à volontaires
en cas de DIY
Le FabLab cherche:
- Responsable laser de puissance, optique
- Responsable table 3 axes (+1 ou 2 si besoin)
- Responsable logiciels de commande (+tutos)
- Responsable sécurité
Et tous les motivés de Bretagne !
En cas de DIY,
Discussions
et vote du CA
Merci !
FabLab Lannion - Réunion découpeuse laser
By David Blaisonneau
FabLab Lannion - Réunion découpeuse laser
Réunion du 29 avril 2015
