ARCHITECTURE client/serveur

Dans le domaine du web

Stéphane WOUTERS
https://stephanewouters.fr/

Cloud et Système web

Architecture Client SERVEUR

CLIENT

SERVEUR

Logiciel, application web/mobile, site internet, objet connecté...

FTP, API, Base de données...

ReSPONSABILITÉ Client/SERVEUR

Client

Serveur

STRATÉGIE CLIENT LÉGER

Serveur

Client

STRATÉGIE CLIENT LOURD

Le client ne s'occupe que de l'affichage.


Exemples :

Un Site web en PHP sans javaScript.

Un accès à un poste teamviewer

La logique métier est côté client.

Exemples :
Une application web javascript connectée à une API.

Un logiciel connecté à une base de donnée.

QUIZZ CLIENT/SERVEUR

www.wooclap.com/CLISERV

Communication

client / serveur

Communication client/serveur

CLIENT

SERVEUR

PROTOCOLE

Exemples de protocoles utilisés sur le web :

  • HTTP/HTTPS
  • WebSockets
  • FTP, SFTP, SSH
  • POP/IMAP/SMTP pour les emails

PROTOCOLE HTTP

CLIENT

SERVEUR

1. Requête

2. Réponse

HTTP fonctionne par transactions : Le client envoie une requête au serveur, puis le serveur envoie sa réponse

Le serveur ne peut jamais envoyer une requête au client

PROTOCOLE HTTP

Exemples d'utilisations :

  • Servir une page web (html) et ses assets (css/javascript/images/videos...)

  • Servir une API
  • Télécharger des fichiers

COMPOSITION d'une requete HTTP

  • Une requête est composée de :
    • Un chemin. Exemple /api/weather/montpellier
    • Une méthode. Exemple : GET, POST, PUT, DELETE, OPTIONS
      • Seuls POST et PUT peuvent avoir un contenu
    • Des paramètres URL (?page=1)
    • Un contenu "body" (formulaire, json, fichier…)
    • Des headers (Authentification, type de donnée souhaité…)
  • Une réponse est composée de :
    • Des headers
    • Un contenu

HTTPS

HyperText Transfer Protocol Secure

Version sécurisée de HTTP

Permet de chiffrer la connexion grâce à un certificat SSL

PROTOCOLE WEBSOCKET

CLIENT

SERVEUR

1. Requete

Le client et le serveur échangent via une connexion persistante. Le client et le serveur peuvent s'envoyer un message à tout moment.

CONNECTÉS

PROTOCOLE WEBSOCKET

Utilisé pour les applications interactives



Exemples :

  • Chats
  • Outils collaboratifs (google doc...)
  • Jeux vidéos multijoueurs
  • Notifications Push

SUPPORTS de données

Exemples de supports de données utilisés

TEXTE

JSON

XML

CSV

UNE PIZZA n°1 A 8 EUROS
<order>
  <pizza id="1">
    <price>3</price>
  </pizza>
</order>
{
  "orders": [{
    "pizza": {
      "id": "1",
      "price": 3
    }
  }]
}
product;id;price
pizza;1;3

Les API WEB

API HTTP

Une api HTTP permet d'accèder à des services en ligne.

  • API à usage public : Utiliser des données externes dans son application (météo, vols disponibles, données géographiques...)
  • API publique à usage sécurisé : Récupérer sous forme JSON son profil facebook, github...
  • API à usage privé : Développer une API sur mesure pour faire le lien entre son application et sa base de données

UTILISER une API

Pour les API plus complexes, il est utile de structurer la donnée. Les normes les plus connues sont :

  • RESTful (Actuel)
  • SOAP (Plus ancien)
  • GraphQL (Plus récent)

Les api peuvent aussi ne pas suivre de protocole existant

UTILISER une API

On trouvera dans une documentation :

  • Le protocole de sécurité (Clé API, Basic auth, oAuth, JWT...)
  • Les routes (endpoints), leurs méthodes (GET, POST...)
  • Le format et schéma des données attendues

Pour utiliser une API, sa documentation technique est indispensable

TESTER SES rEQuêtes HTTP

Pourquoi pas simplement un navigateur ?

Fonctionne uniquement pour les requêtes GET


Un outil complet : Postman

Difficile d'envoyer des headers personnalisés (authentification...)

Démo

TP1

Écrire la collection postman d'une API

https://bit.ly/2Fnj32k

GRAPHQL

Langage de requête pour les API

GRAPHQL

GraphQL est un langage de requête pour les API

GRAPHQL

SERVEUR

CLIENT

GRAPHQL

Intêrets

Typé

Structuré

Hôtel

Destination

Review

hotel {
    name: string
    description: string
    rooms: number
    photos: Picture
    destinations: Destination[]
}

GRAPHQL

Différence avec les API classiques

GRAPHQL

CLASSIQUE

Un seul endpoint :

  • exemple : POST api.monsite.com/api
  • Sur lequel on envoie nos requêtes



Une route par action :

  • GET /hotels
  • POST /hotels
  • GET /reviews
  • POST /reviews
  • DELETE /reviews/45



GRAPHQL

C'est l'utilisateur qui décide des données qu'il recevra

{
  user {
    name
  }
}
{
  "user": {
    "name": "John Doe"
  }
}
{
  "user": {
    "name": "John Doe"
    "email": "john.doe@gmail.com"
    "account" {
    	"login": "john"
        "last_connexion": "27/12/2019"
    }
  }
}
{
  user {
    name
    email
    account {
    	login
        last_connexion
    }
  }
}

Requête

Réponse

Réponse

Requête

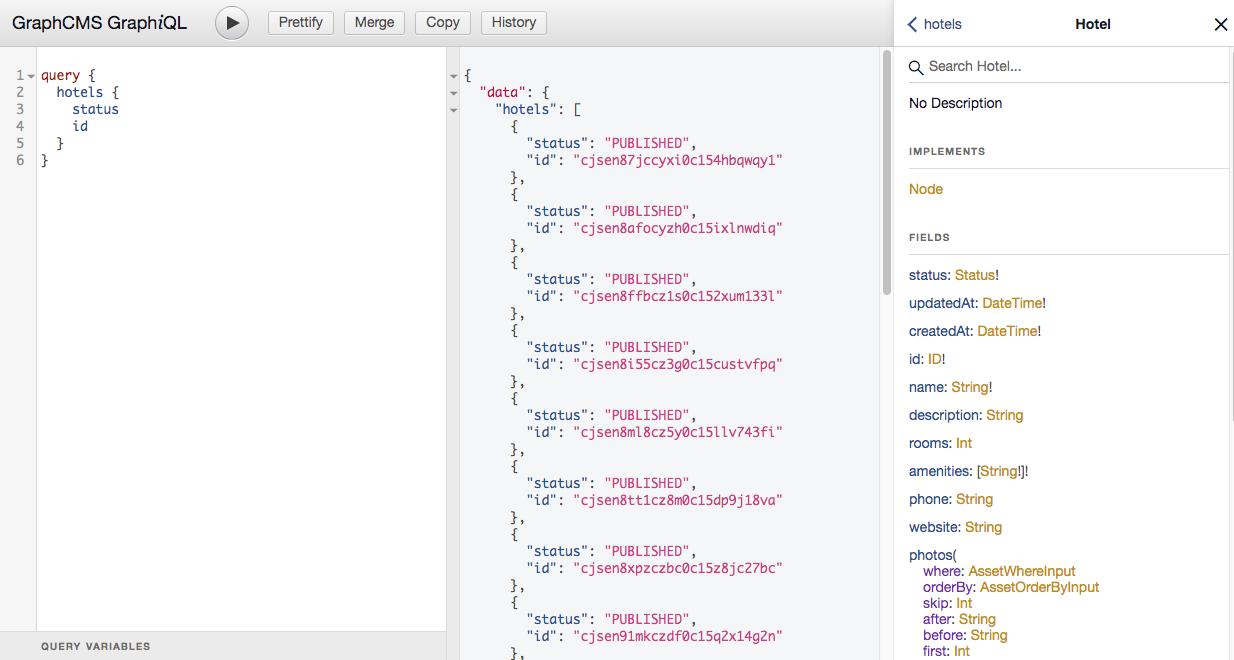

GRAPHQL

Documentation intégrée (= schéma)

Requête

Réponse

Schéma

TP2

I. Pré requis : Génerer une API en SAAS avec GraphCMS

https://bit.ly/2FjxB32

Structure d'une requête graphql

Types de requêtes graphql

Query

Mutation

Permet de récupérer des données

Permet de modifier des données

query {
  user
}
mutation {
  updateReview(data: {
    content: "Hello"
  }) {
    id
  }
}

Suite TP2

Query & Mutations GraphQL (II. et III.)

https://bit.ly/2FjxB32
