Material Button

1. TextButton(明顯度最低)

3. Contained button(明顯度最高)

2. Outlined Button (明顯度中等)

4. Toggle button

圖片來源：https://material.io

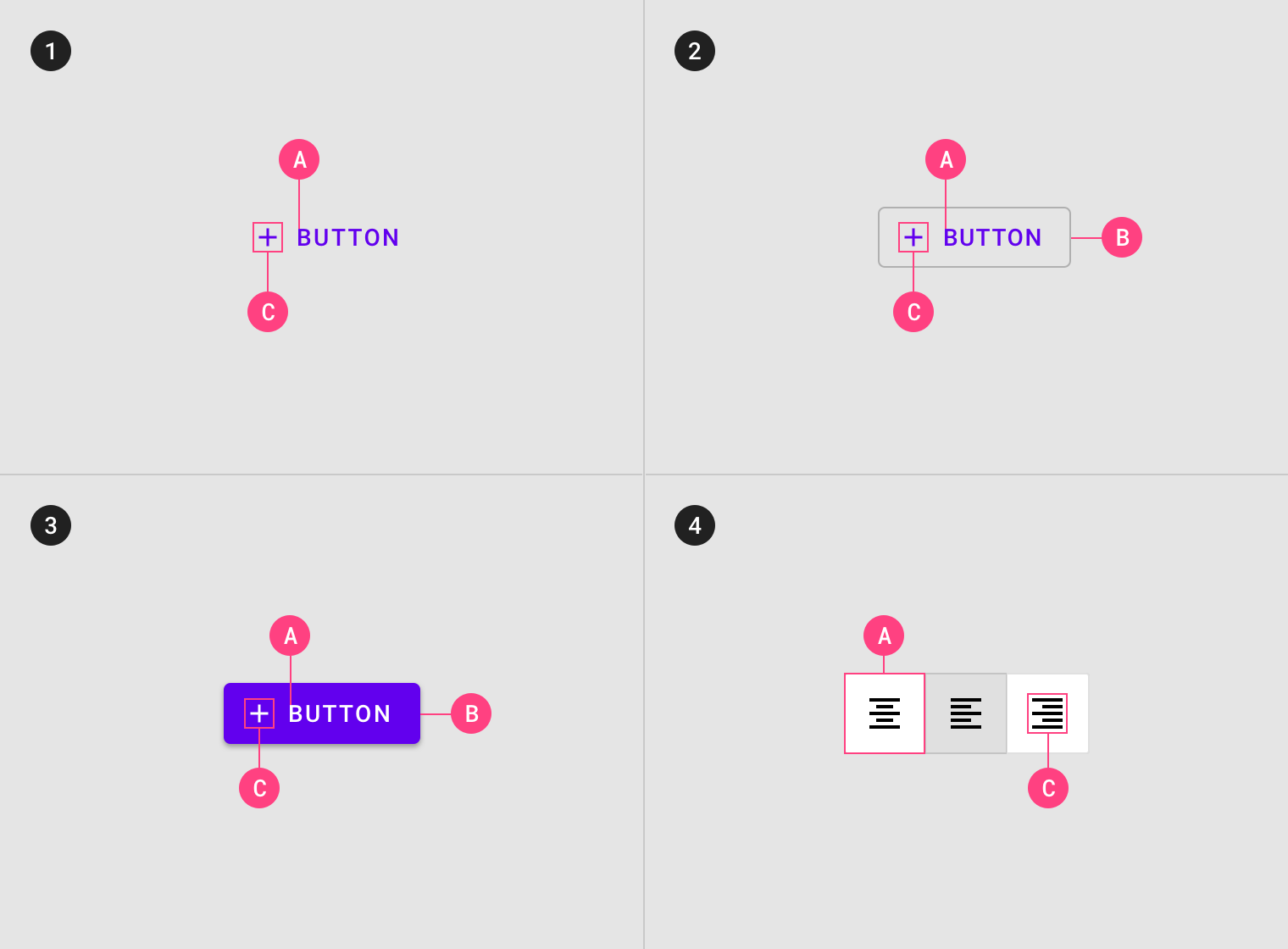

1.Text button

A. Text label

C. Icon (optional)

2.Outlined button

A. Text label

B. Container

C. Icon (optional)

3.Contained button

A. Text label

B. Container

C. Icon (optional)

4.Toggle button

A. Container

C. Icon

圖片來源：https://material.io

TextButton

常用在卡片裡

圖片來源：https://material.io

TextButton

常用在對話框

圖片來源：https://material.io

TextButton

在Snackbar裡

圖片來源：https://material.io

OutlineButton

圖片來源：https://material.io

Contained Button

圖片來源：https://material.io

Contained Button

圖片來源：https://material.io

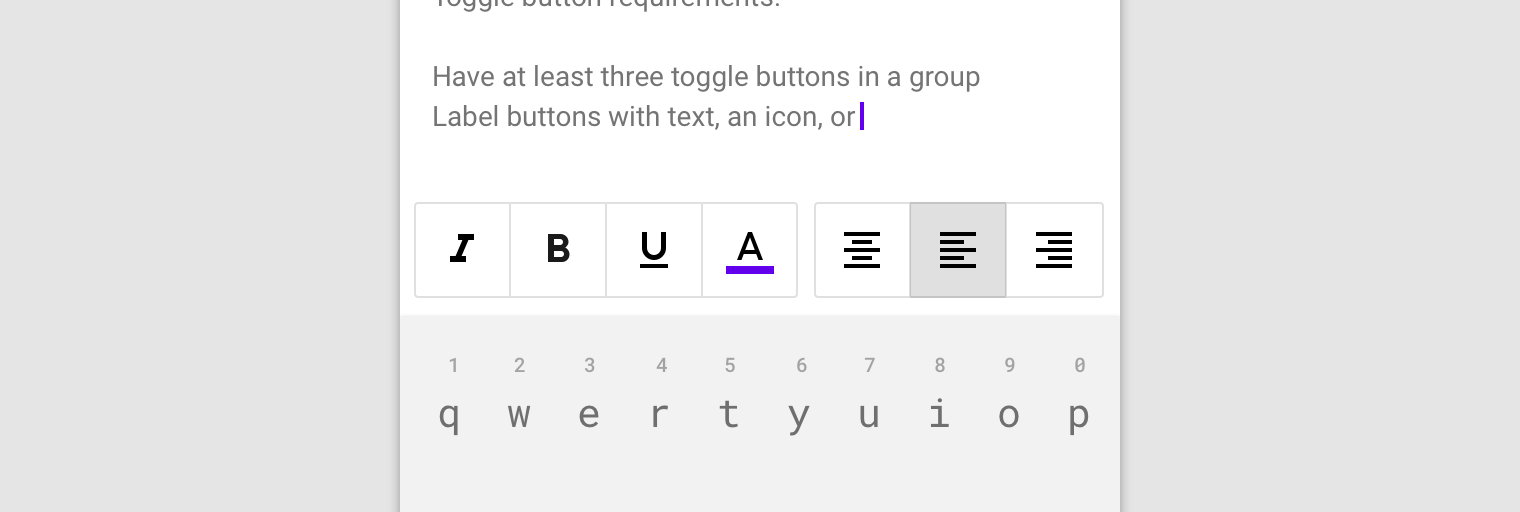

Toggle Button

圖片來源：https://material.io

Color

<item name="materialButtonStyle">@style/AppButton</item>

<style name="AppButton" parent="Widget.MaterialComponents.Button">
    <item name="backgroundTint">?attr/colorSecondary</item>
    <item name="android:textColor">@color/button_text_color</item>
    <item name="iconTint">@color/button_text_color</item>
    <item name="rippleColor">@color/button_ripple_color</item>
</style>

Shape

<!-- 客制形狀 -->
<item name="shapeAppearanceSmallComponent">@style/AppShapeAppearance.SmallComponent</item>
<item name="shapeAppearanceMediumComponent">@style/AppShapeAppearance.MediumComponent</item>
<item name="shapeAppearanceLargeComponent">@style/AppShapeAppearance.LargeComponent</item>

<style name="AppShapeAppearance.SmallComponent" parent="ShapeAppearance.MaterialComponents.SmallComponent">
    <item name="cornerFamily">cut</item>
    <item name="cornerSize">8dp</item>
</style>

<style name="AppShapeAppearance.MediumComponent" parent="ShapeAppearance.MaterialComponents.MediumComponent">
    <item name="cornerFamily">rounded</item>
    <item name="cornerSize">8dp</item>
</style>

<style name="AppShapeAppearance.LargeComponent" parent="ShapeAppearance.MaterialComponents.LargeComponent">
    <item name="cornerFamily">rounded</item>
    <item name="cornerSize">8dp</item>
</style>

Material Motion

Container transform
Shared axis
Fade Through
Fade

Container transform

Fragment
Activity
View

Shared axis

Fade Through

Fade

Selection controls

UI 常見錯誤

在我的手機測試都正常，App一上線就跑版

手機種類變多了
資料變多了

當資料只有局部出現或無資料時

無資料
部分無資料
極限資料

發生錯誤，沒有告訴使用者該怎麼辦

使用者自行調整手機字型大小

UI佈局優化

客制可重用的UI元件

重用UI元件：Include
使用Merge減少View的階層
延遲載入UI資源：Viewstub
自定義View：CustomView
用ViewGroup管理多個子View

Include

Merge

ViewStub

CustomView

Custom View Component

<evan.chen.tutorial.ui.customviewsample.CustomView
    android:layout_width="100dp"
    android:layout_height="100dp"
    android:background="@color/colorAccent" />

<evan.chen.tutorial.ui.customviewsample.CustomView
    android:layout_width="100dp"
    android:layout_height="100dp"
    android:background="@color/colorAccent"
    android:padding="20dp" />

CustomView

<FrameLayout
    android:layout_width="200dp"
    android:layout_height="200dp"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintStart_toStartOf="parent">
    <evan.chen.tutorial.ui.customviewsample.CustomView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/colorAccent"
        android:padding="20dp" />
</FrameLayout>

測量大小

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    val widthSpecMode = MeasureSpec.getMode(widthMeasureSpec)
    val widthSpecSize = MeasureSpec.getSize(widthMeasureSpec)

    if (widthSpecMode == MeasureSpec.AT_MOST) {
        //wrap_content
    }
    if (widthSpecMode == MeasureSpec.EXACTLY) {
        //指定大小
    }
    if (widthSpecMode == MeasureSpec.UNSPECIFIED) {
        //未定大小
    }
}

Draw

override fun draw(canvas: Canvas?) {
  canvas?.drawLine(startX, startY, stopX, stopY)
}

ViewGroup

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {

        val widthMode = MeasureSpec.getMode(widthMeasureSpec)
        val heightMode = MeasureSpec.getMode(heightMeasureSpec)
        val widthSize = MeasureSpec.getSize(widthMeasureSpec)
        val heightSize = MeasureSpec.getSize(heightMeasureSpec)

        //依子View計算GroupView的寬、高

    	setMeasuredDimension(finalWidth, finalHeight)
}

override fun onLayout(changed: Boolean, l: Int, t: Int, r: Int, b: Int) {

	//編排子View
}

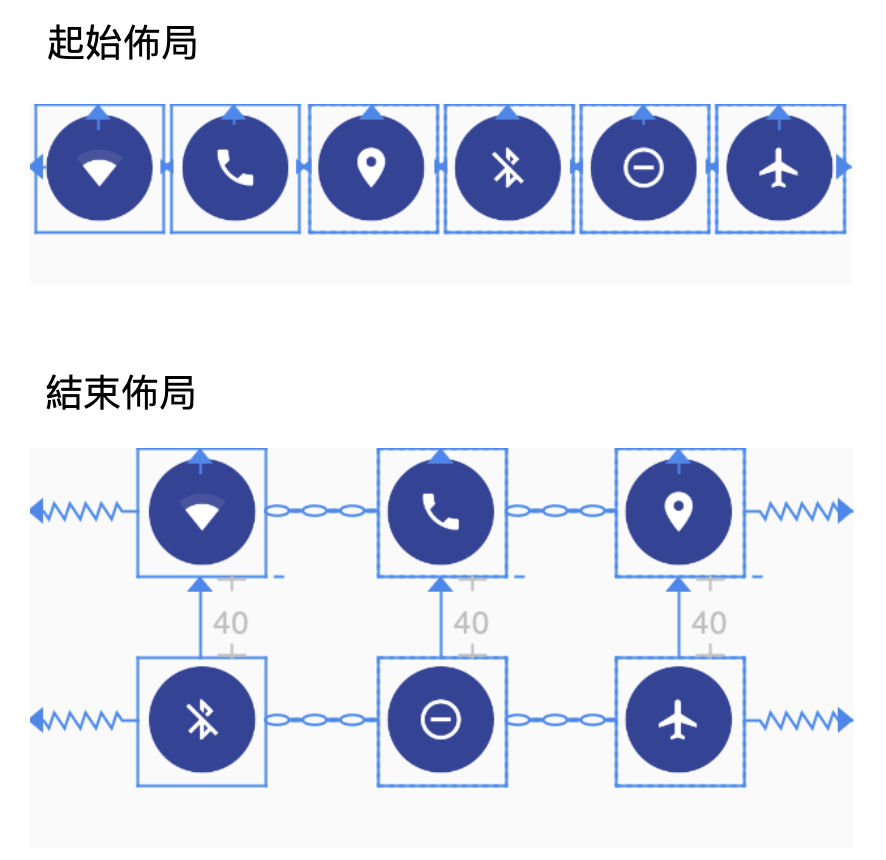

Motion Layout

貝茲曲線

來源：維基百科

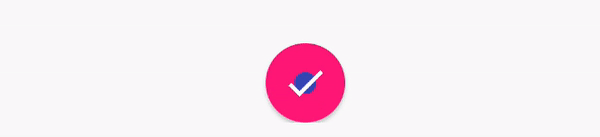

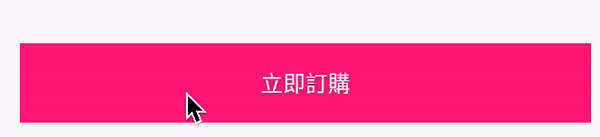

Loading Button

矩形 -> 圓形

載入中動畫

Reveal 完成

圓形 -> 矩形

Canvas.drawArc

canvas.drawArc(oval, 30f, 300f, true, p)

canvas.drawArc(oval, 300f, 300f, true, p)

BottomAppBar

Bar

ActionBar 最基本的Bar
ToolBar 客制Bar裡面的內容
AppBarLayout 隨著其他View響應變化
CollapsingToolbarLayout 可折疊式的Bar
BottomAppBar 底部的Bar

RecyclerView 結構

實作重點

建 Model

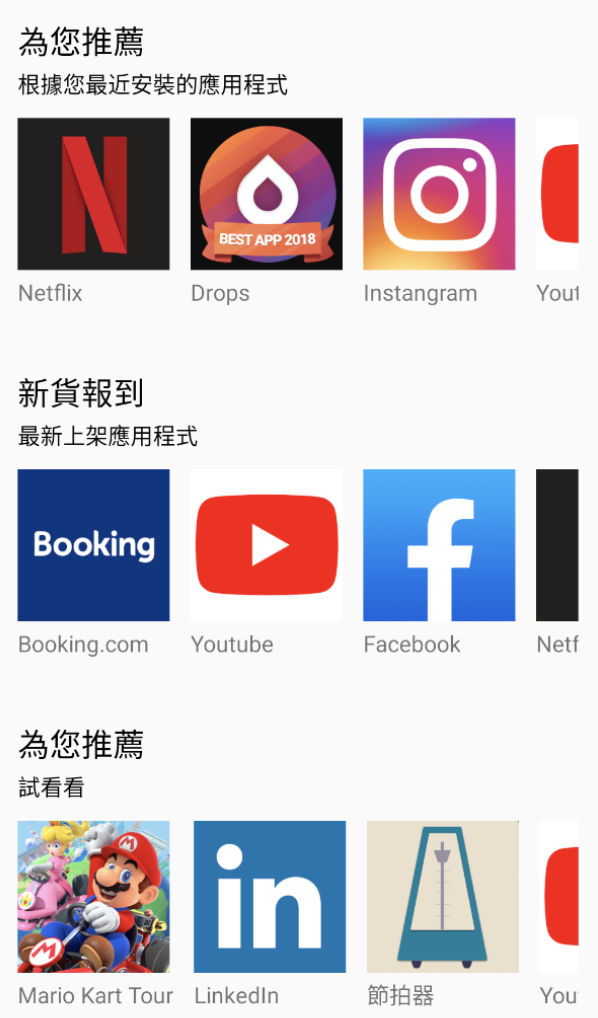

讓App 的Icon 第四個剛好出現一點點
在LinearLayout裡新增內容

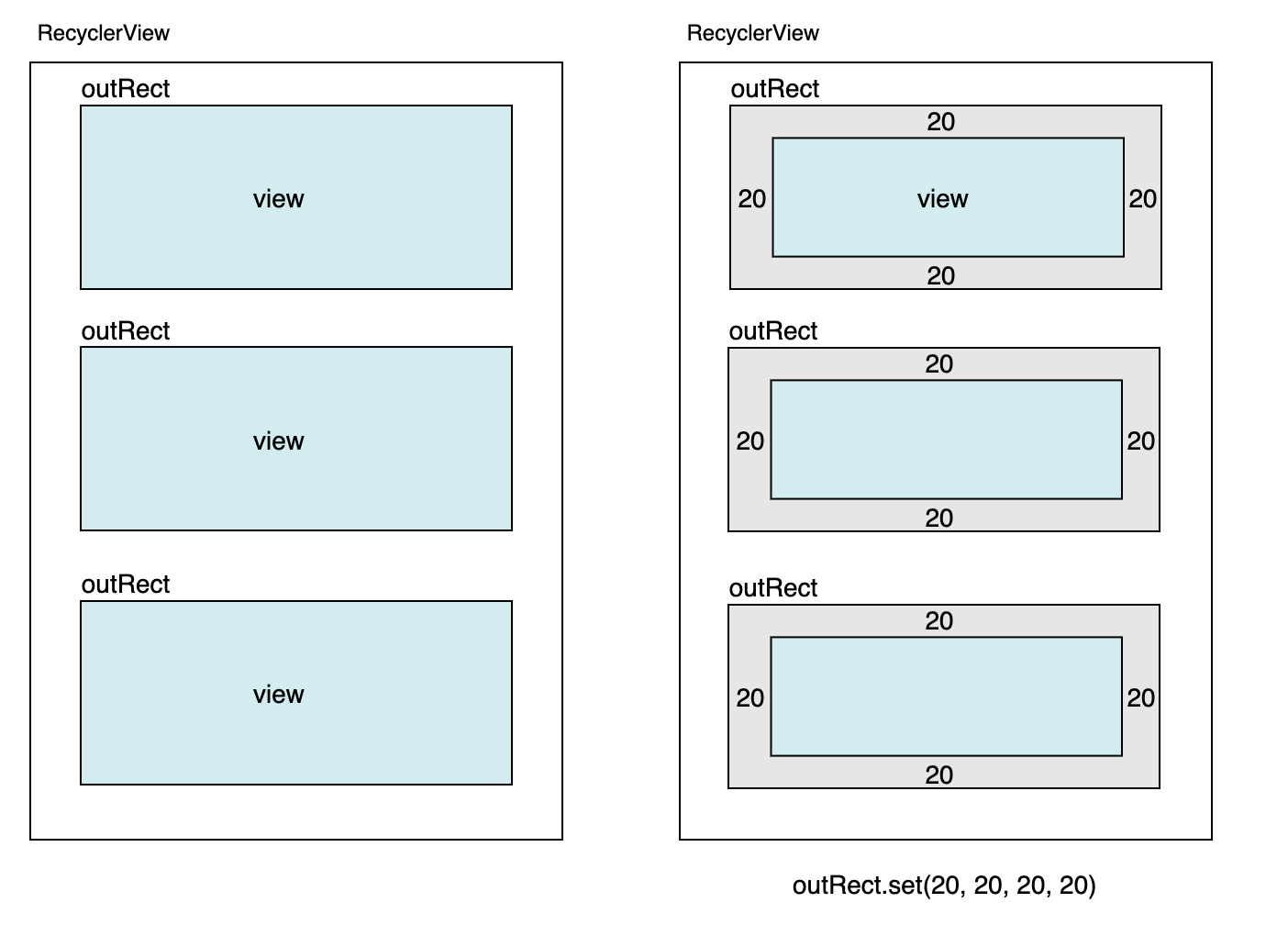

Item Decoration

Material Design Component

加入Material Design

dependencies {
	implementation 'com.google.android.material:material:1.1.0-beta01'
}

<style name="AppTheme" parent="Theme.MaterialComponents.Light.NoActionBar">

加入Dependencies

修改Style

AndroidX

<androidx.drawerlayout.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

https://developer.android.com/jetpack/androidx/migrate/class-mappings

<android.support.v4.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

下載範例練習

CoordinatorLayout

用來協調子View之間動作的一個Layout

DatePicker

Material Dialog

對話框

Alert Dialog

Simple Dialog

Single Choice Dialog

Multi Choice Dialog

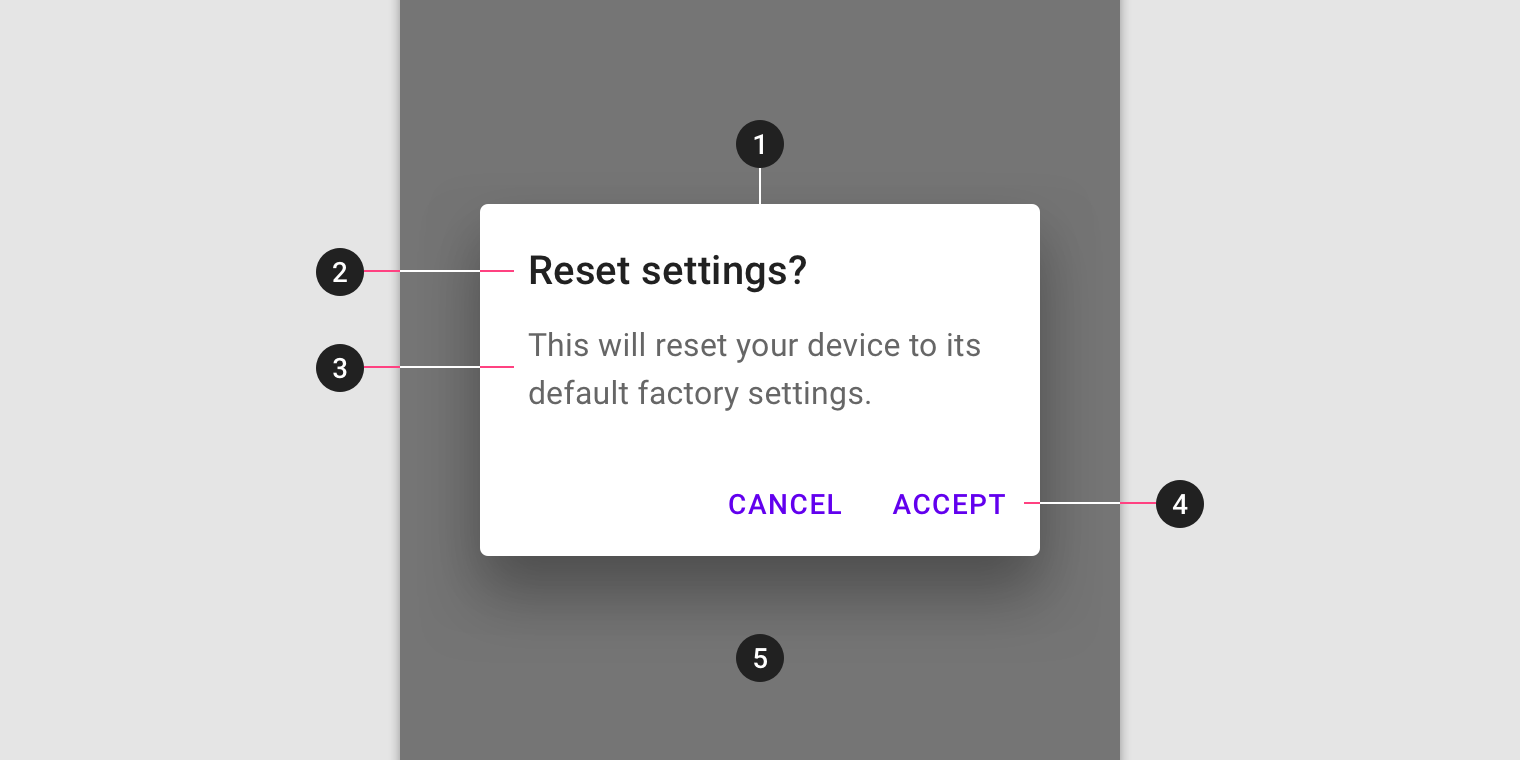

Container
Title (optional)
Supporting text
Buttons
Scrim

圖片來源：https://material.io

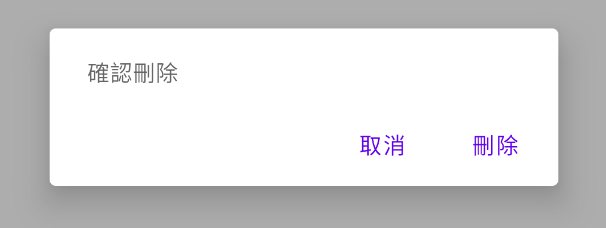

Alert Dialog

MaterialAlertDialogBuilder(this)
	.setMessage("確認刪除")
	.setPositiveButton("刪除") { _: DialogInterface?, _: Int ->
	    Toast.makeText(this, "刪除", Toast.LENGTH_SHORT).show()
	}
	.setNegativeButton("取消") { _, _ ->
	    Toast.makeText(this, "取消", Toast.LENGTH_SHORT).show()

	}
	.show()

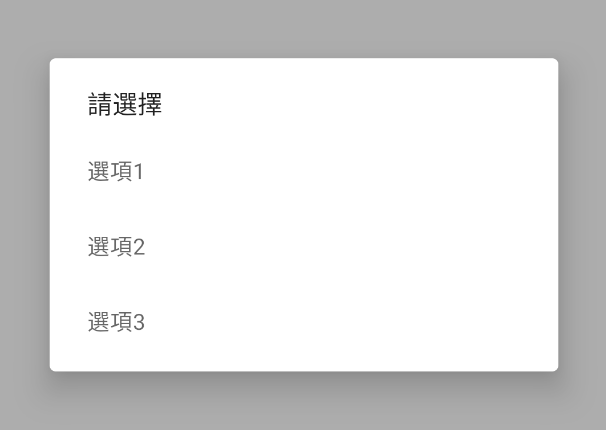

Simple Dialog

val items = arrayOf("選項1", "選項2", "選項3")
MaterialAlertDialogBuilder(this)
    .setTitle("請選擇")
    .setItems(items){ _, i ->
        Toast.makeText(this, "選項： ${items[i]}", Toast.LENGTH_SHORT).show()
    }
    .setCancelable(false)
    .show()

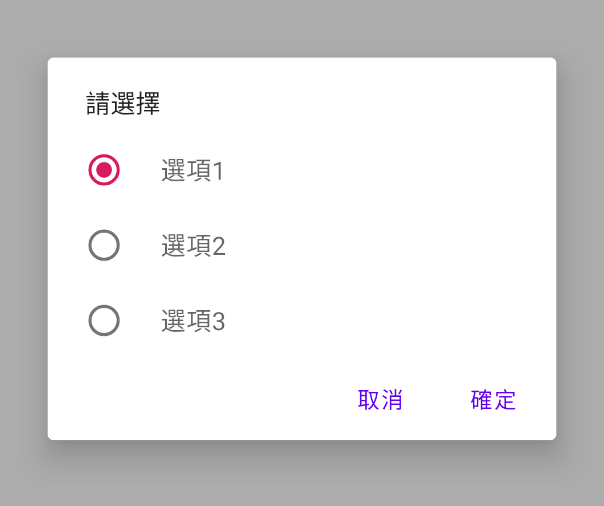

Single Choice Dialog

val items = arrayOf("選項1", "選項2", "選項3")
val checkedItem = 0
MaterialAlertDialogBuilder(this)
    .setTitle("請選擇")
    .setSingleChoiceItems(items, checkedItem) { dialog, which ->
        Toast.makeText(this, "選項 ${items[which]}", Toast.LENGTH_SHORT).show()
    }
    .setPositiveButton("確定") { dialog, which ->
        Toast.makeText(this, "選項：${items[which]}", Toast.LENGTH_SHORT).show()
    }
    .setNegativeButton("取消") { dialog, which ->
        Toast.makeText(this, "選項 cancel", Toast.LENGTH_SHORT).show()
    }
    .show()

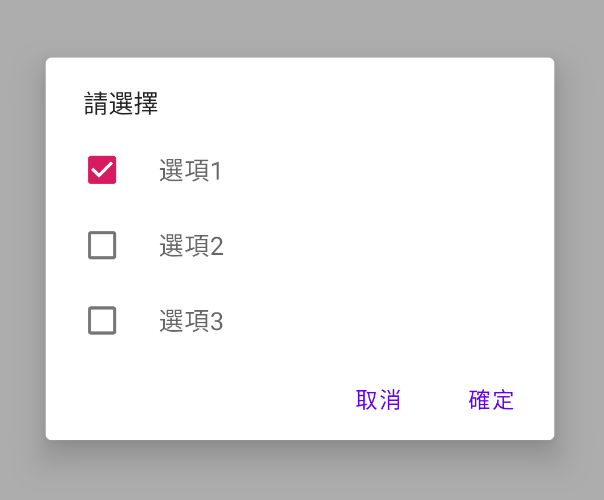

Multi Choice Dialog

val items = arrayOf("選項1", "選項2", "選項3")
val checkedItems = booleanArrayOf(true, false, false, false)
MaterialAlertDialogBuilder(this)
    .setTitle("請選擇")
    .setMultiChoiceItems(items, checkedItems) { dialog, which, checked ->
        Toast.makeText(this, "Chose ${items[which]}", Toast.LENGTH_SHORT).show()
    }
    .setPositiveButton("確定") { dialog, which ->
        Toast.makeText(this, "確定 ${items[which]}", Toast.LENGTH_SHORT).show()
    }
    .setNegativeButton("取消") { dialog, which ->
        Toast.makeText(this, "取消", Toast.LENGTH_SHORT).show()
    }
    .show()

Bottom Sheet

由底部由下往上展開的，可以滑動來展開、收合的View

Bottom Sheet

SwipeRefreshLayout

下拉更新資料

Bottom Navigation

Code

<com.google.android.material.bottomnavigation.BottomNavigationView
        android:id="@+id/navigationView"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        app:layout_insetEdge="bottom"
        app:menu="@menu/bottom_nav_menu" />

<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/navigation_home"
        android:icon="@drawable/ic_home_black_24dp"
        android:title="@string/title_home" />
    <item
        android:id="@+id/navigation_settings"
        android:icon="@drawable/ic_settings_black_24dp"
        android:title="@string/title_setting" />
    <item
        android:id="@+id/navigation_notifications"
        android:icon="@drawable/ic_notifications_black_24dp"
        android:title="@string/title_notifications" />
</menu>

頁面滑至底部自動載入更多

多筆列表的滑動刪除

與拖拽排序

ItemTouchHelper

 ItemTouchHelper mIth = new ItemTouchHelper(
     new ItemTouchHelper.SimpleCallback(ItemTouchHelper.UP | ItemTouchHelper.DOWN,
         ItemTouchHelper.LEFT) {
         public abstract boolean onMove(RecyclerView recyclerView,
             ViewHolder viewHolder, ViewHolder target) {
             final int fromPos = viewHolder.getAdapterPosition();
             final int toPos = target.getAdapterPosition();

             return true;
         }
         public void onSwiped(ViewHolder viewHolder, int direction) {
             // remove from adapter
         }
 });

AndroidX Migrate

https://developer.android.com/jetpack/androidx/migrate/class-mappings

範例下載

Chip

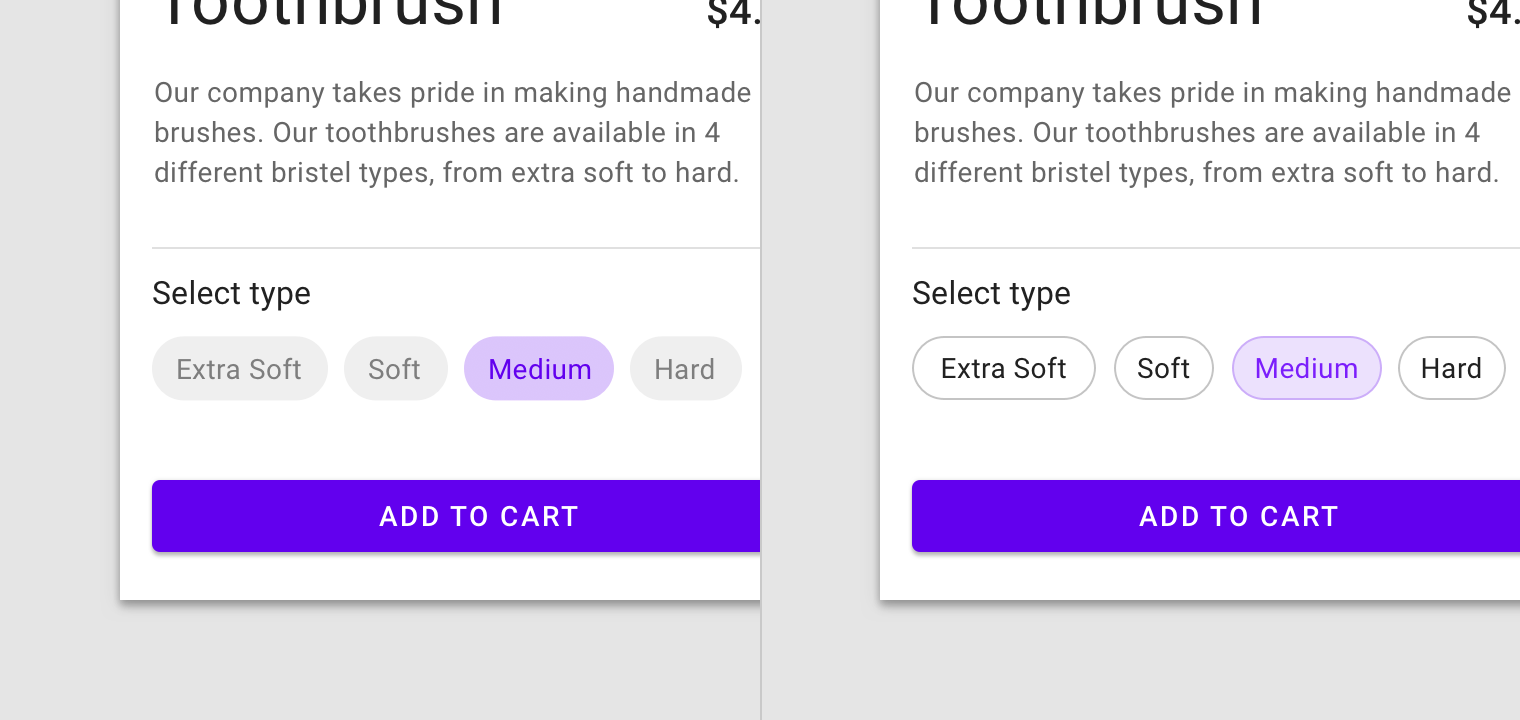

Choice Chips 單選

圖片來源：https://material.io

Filter Chips 複選、篩選

圖片來源：https://material.io

Action Chips

圖片來源：https://material.io

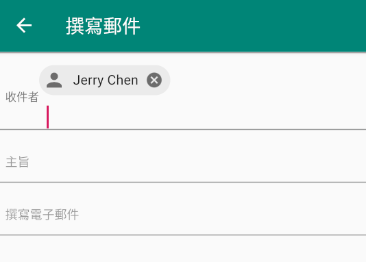

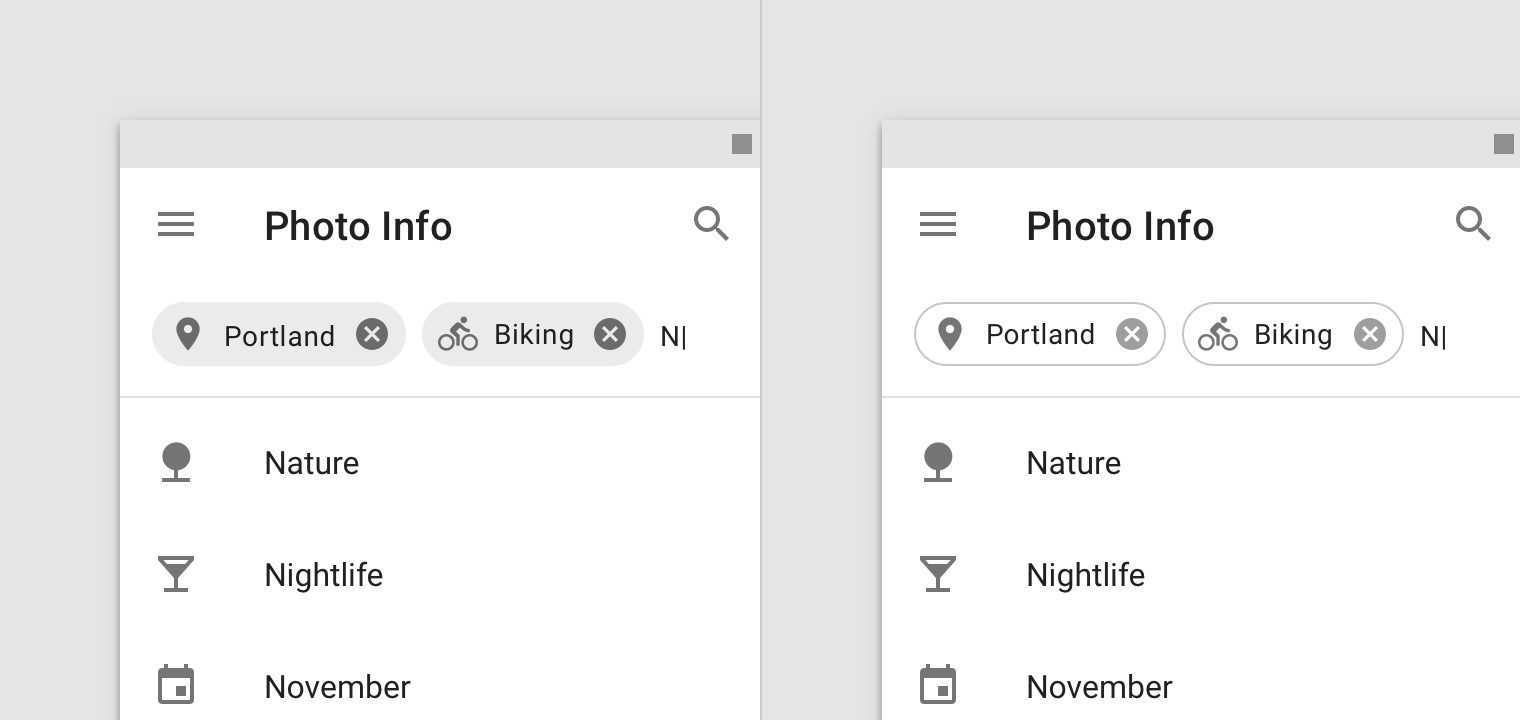

Input Chips

圖片來源：https://material.io

Sample

圖片來源：https://material.io

Text Field

種類

<com.google.android.material.textfield.TextInputLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:hint="@string/hint_text">

  <com.google.android.material.textfield.TextInputEditText
      android:layout_width="match_parent"
      android:layout_height="wrap_content"/>

</com.google.android.material.textfield.TextInputLayout>

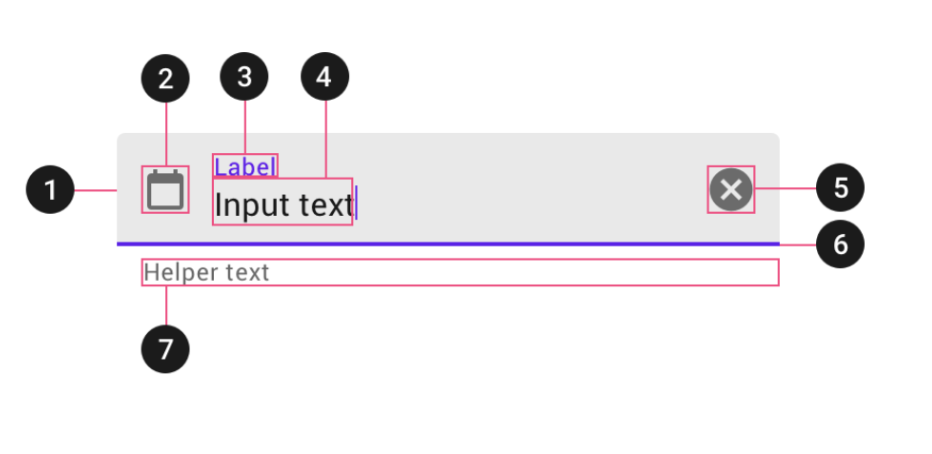

Text Field組成

1. Container

2. Leading icon (optional)

3. Label text

4. Input text

5. Trailing icon (optional)

6. Activation indicator

7. Helper text (optional)

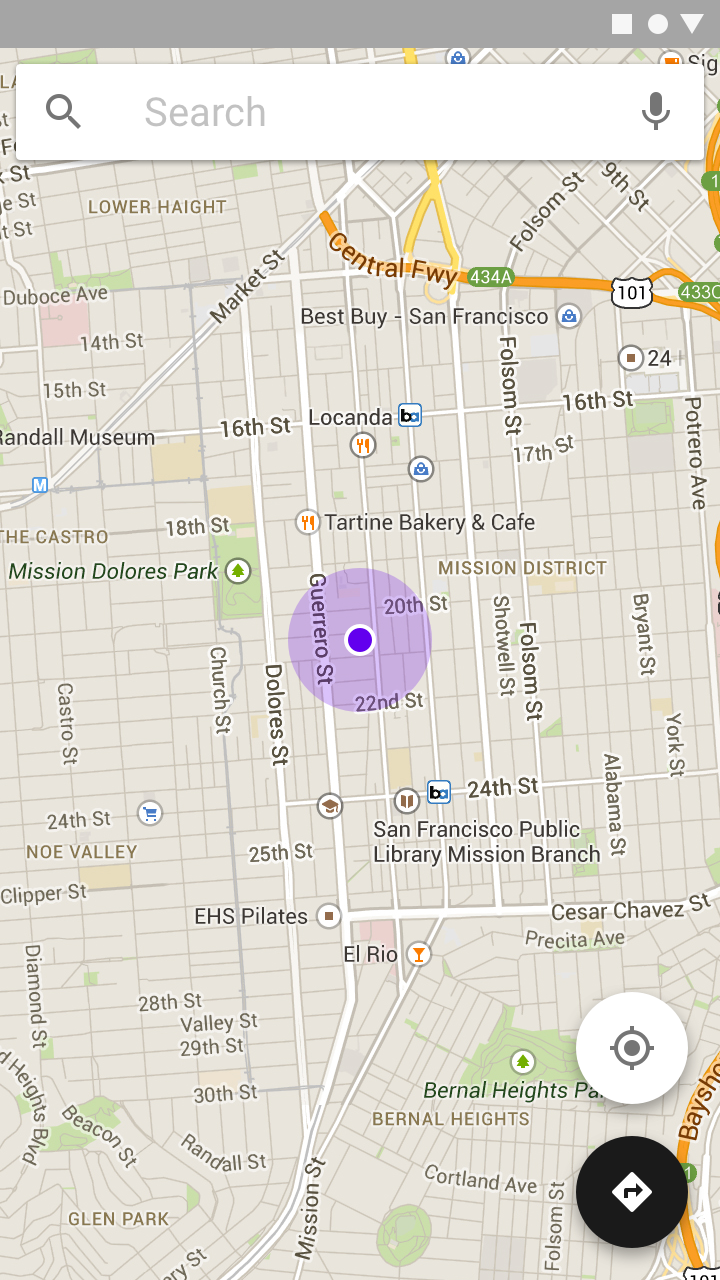

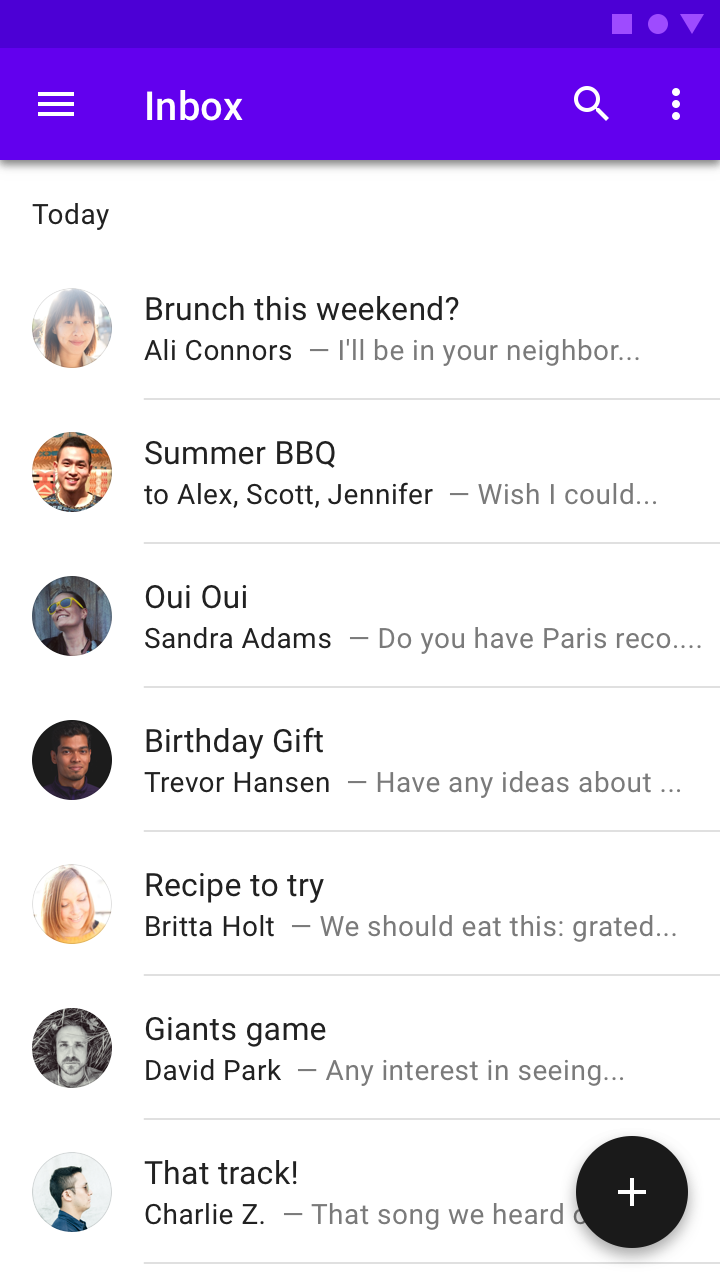

Floating action button (FAB)

來源：https://material.io

FAB

圖片來源：https://material.io

FAB組成

1.Container
2.Icon

Code

<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

        <com.google.android.material.floatingactionbutton.FloatingActionButton
            android:id="@+id/fab"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="bottom|end"
            android:layout_margin="16dp"
            android:src="@drawable/ic_add_black_24dp" />

</androidx.coordinatorlayout.widget.CoordinatorLayout>

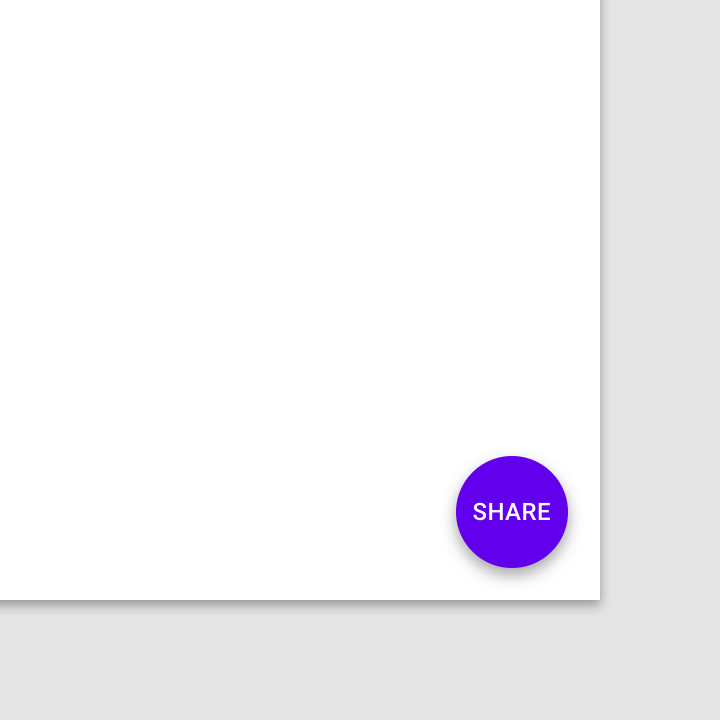

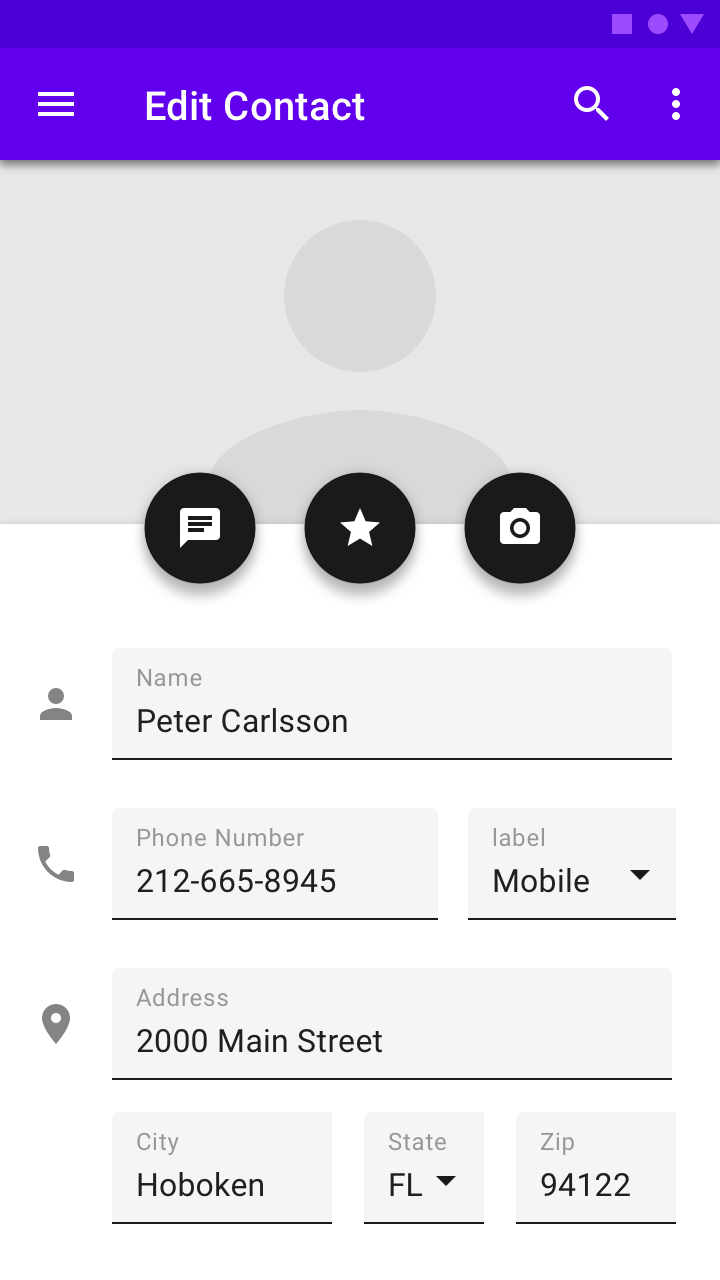

不適合的情境

圖片來源：https://material.io

不適合的情境

圖片來源：https://material.io

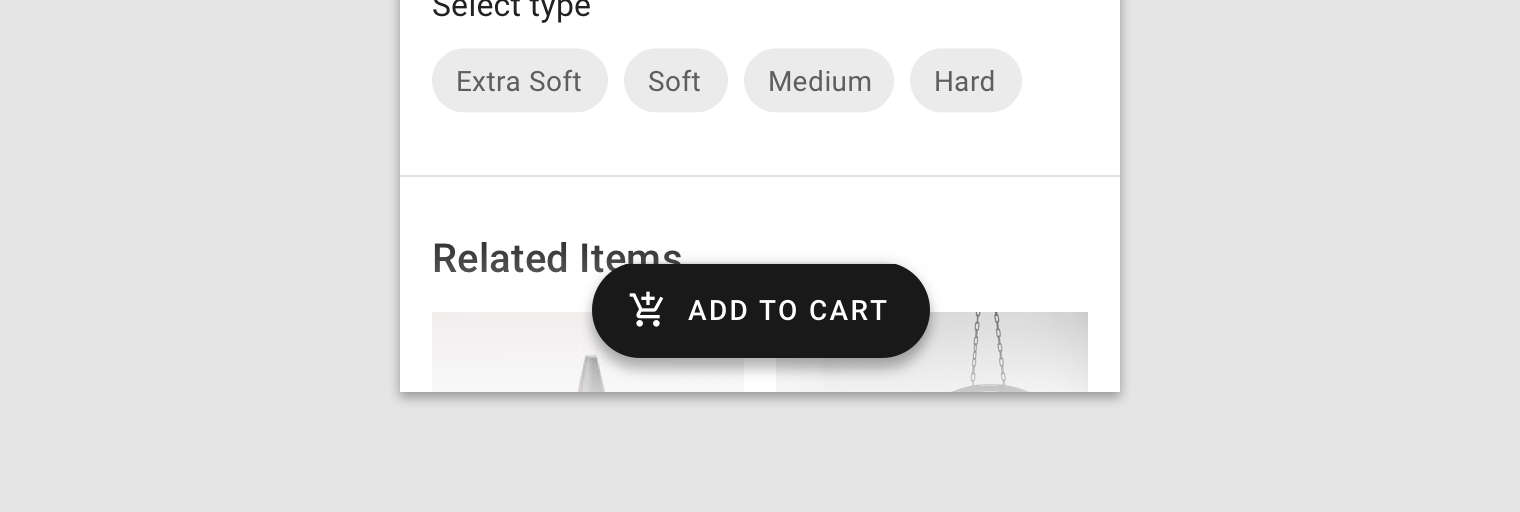

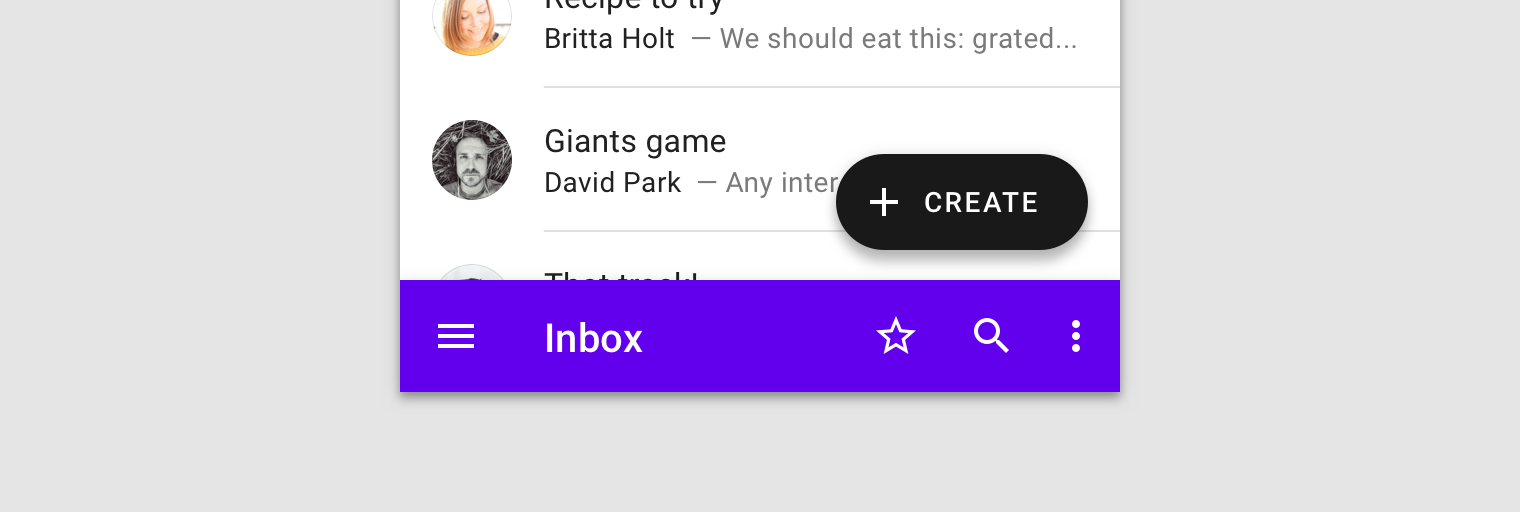

Extended FAB

圖片來源：https://material.io

組成

1.Container
2.Icon (optional)
3.Text label

Code

<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.google.android.material.floatingactionbutton.ExtendedFloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|end"
        android:layout_margin="16dp"
        android:text="Add"
        app:icon="@drawable/ic_add_black_24dp" />

</androidx.coordinatorlayout.widget.CoordinatorLayout>

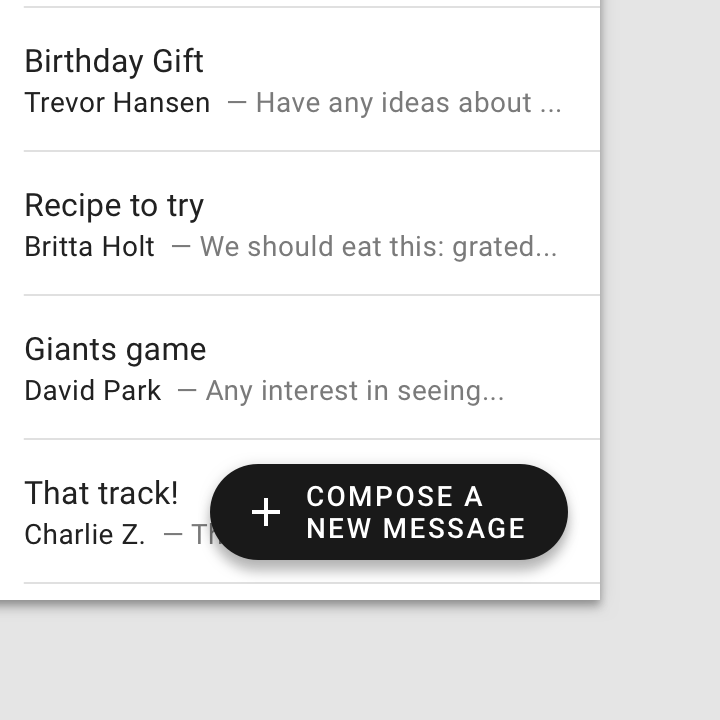

不適合的情境

圖片來源：https://material.io

不適合的情境

圖片來源：https://material.io

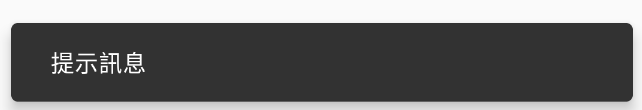

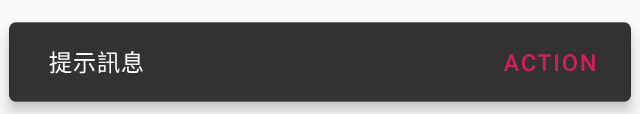

Snackbar

使用時機

Component	優先權	使用者互動
Snackbar	低	Snackbars會自動消失，可能有互動
Dialog	高	可強制使用者選擇

Navigation drawer

側邊選單

使用時機

有5個以上 top-level 目的頁面
有2個以上的導覽階層
需要在不相關的頁面快速的切換

Drawer

Bottom

Navigation

網站來源：https://material.io/

style

<style name="cardStyle" parent="Widget.MaterialComponents.CardView">
    <item name="cardCornerRadius">8dp</item>
    <item name="cardElevation">8dp</item>
    <item name="android:clickable">true</item>
    <item name="rippleColor">#666666</item>
    <item name="android:checkable">true</item>
</style>

屬性

<com.google.android.material.card.MaterialCardView
    app:cardBackgroundColor="#00BCD4"
    app:cardCornerRadius="8dp"
    app:cardElevation="8dp"
    app:rippleColor="#666666"
    android:clickable="true"/>

Material CardView

基於CardView做出來的更多功能的Component

Sliders

圖片來源：https://material.io/

UI_Advance

By evanchen76

Material Button

TextButton

TextButton

TextButton

OutlineButton

Contained Button

Contained Button

Toggle Button

Color

Shape

Material Motion

Material Motion

Container transform

Container transform

Shared axis

Fade Through

Fade

Selection controls

Selection controls

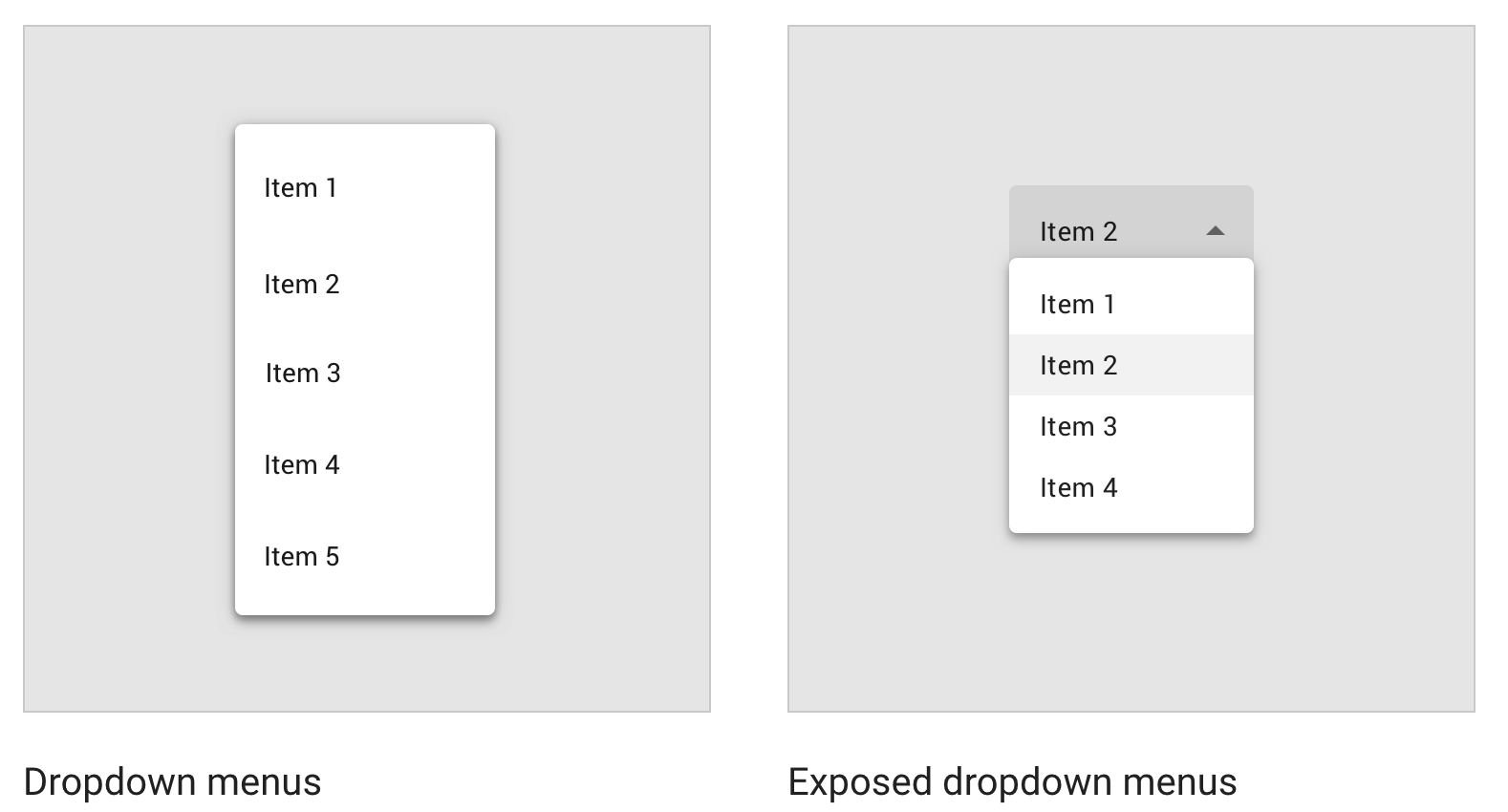

Menu

UI 常見錯誤

在我的手機測試都正常，App一上線就跑版

在我的手機測試都正常，App一上線就跑版

當資料只有局部出現或無資料時

當資料只有局部出現或無資料時

發生錯誤，沒有告訴使用者該怎麼辦

使用者自行調整手機字型大小

UI佈局優化

客制可重用的UI元件

客制可重用的UI元件

Include

Merge

ViewStub

CustomView

Custom View Component

CustomView

測量大小

Draw

ViewGroup

ViewGroup

ViewGroup

Motion Layout

貝茲曲線

Loading Button

Loading Button

Canvas.drawArc

BottomAppBar

Bar

RecyclerView 結構

實作重點

Item Decoration

Material Design Component

加入Material Design

AndroidX

下載範例練習

CoordinatorLayout

DatePicker

Material Dialog

對話框

Alert Dialog

Simple Dialog

Single Choice Dialog

Multi Choice Dialog

Alert Dialog

Simple Dialog

Single Choice Dialog

Multi Choice Dialog

Bottom Sheet

Bottom Sheet

SwipeRefreshLayout

Bottom Navigation

Code

頁面滑至底部自動載入更多

多筆列表的滑動刪除

與拖拽排序

ItemTouchHelper

AndroidX Migrate

範例下載

Chip

Choice Chips 單選
