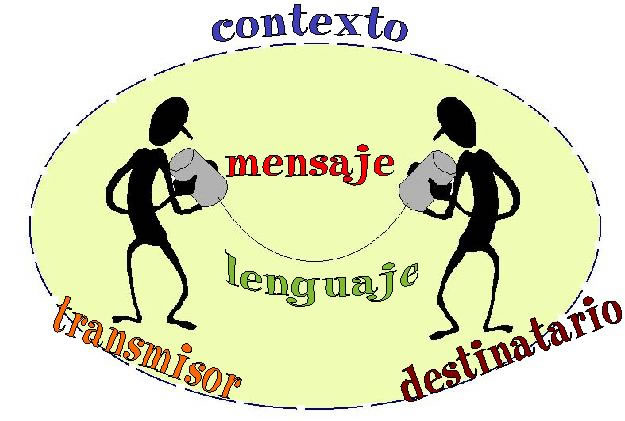

medio

• Cableado
• Aire

Tipos de Medios

• Eléctricas
• Ópticas
• Infrarrojas

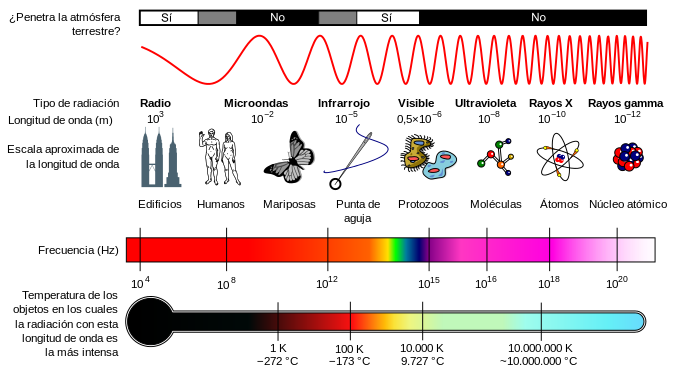

Tipos de Señales

• Microondas
• Radiales

Fuente: wikipedia.org

Modulación

• Es el proceso que permite modificar las propiedades físicas de una onda portadora, con el fin de que una señal (mensaje) se adapte mejor al medio de transmisión.
• Usualmente la señal portadora es una onda senosoidal electromagnética que responde a la siguiente ecuación de voltaje:
  • v(t)= V*sen(2πft+θ) ; donde V = amplitud máxima, f= frecuencia, θ=fase

Modulación

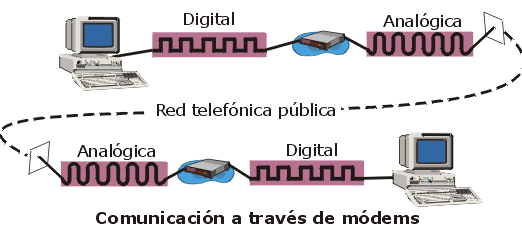

• ​Demodular es el proceso inverso, obteniendo una señal (mensaje) a partir de una onda modulada

Fuente: https://es.wikipedia.org/wiki/Modulaci%C3%B3n_(telecomunicaci%C3%B3n)

Modulación

• Los principales tipos de modulación se obtienen al variar solo una de las propiedades de la onda portadora mediante la señal
• Para señales análogas los principales tipos son :
  • AM (Amplitud Modulada)
  • FM (Frecuencia Modulada)
  • PM (Fase Modulada)

Fuente:https://es.wikipedia.org/wiki/Modulaci%C3%B3n_(telecomunicaci%C3%B3n)

Modulación

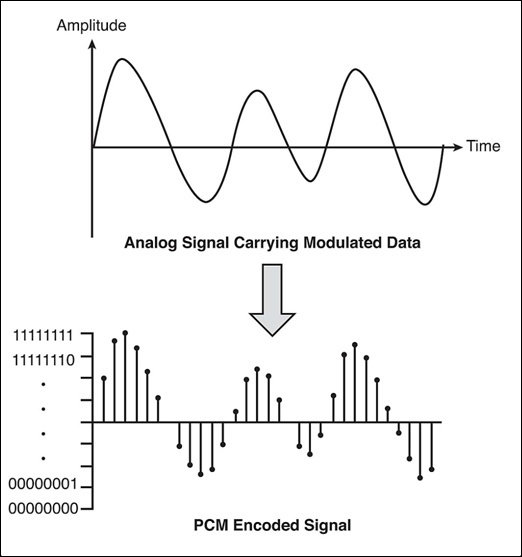

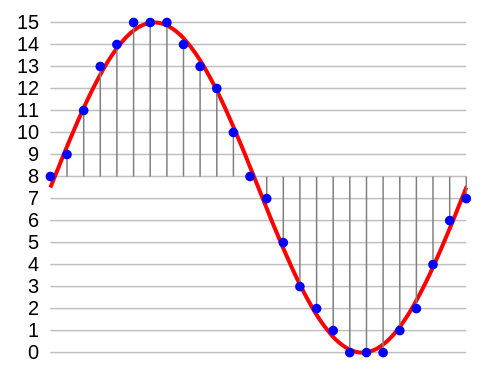

• Para señales digitales los principales tipos son:
  • ASK (Modulación por desplazamiento de amplitud)
  • FSK (Modulación por desplazamiento de frecuencia)
  • PSK (Modulación por desplazamiento de fase)

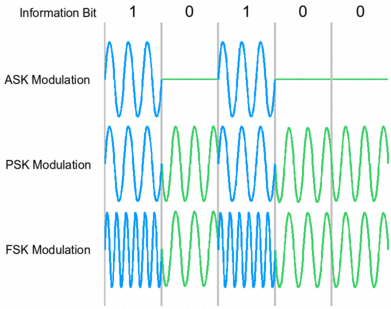

Fuente: http://www.magnadesignnet.com/en/booth/technote/ofdm/page2.php

Modulación

Es posible realizar otras modulaciones como:

• N- QAM ( Quadrature Amplitude Modulation)
  • Usado en Televisión Digital Terrestre (TDT)

Fuente: https://upload.wikimedia.org/wikipedia/commons/9/90/QAM16_Demonstration.gif

Redes de Área Personal (PAN)

• Son redes que tienen el alcance de una persona (~1m)
• Ejemplos:
  • Conexión del computador con su periféricos
  • Redes de sensores en el cuerpo
• Los protocolos más usados son
  • Bluetooth (¿Porqué?)
  • RFID
  • NFC

Redes de Área Local (LAN)

• Son redes que tienen el alcance desde un cuarto hasta un campus (~ 10m - 1km)
• Son redes de propiedad privada

Fuente: Tanenbaum, 2008

Redes de Área Local (LAN)

• Protocolos usados:

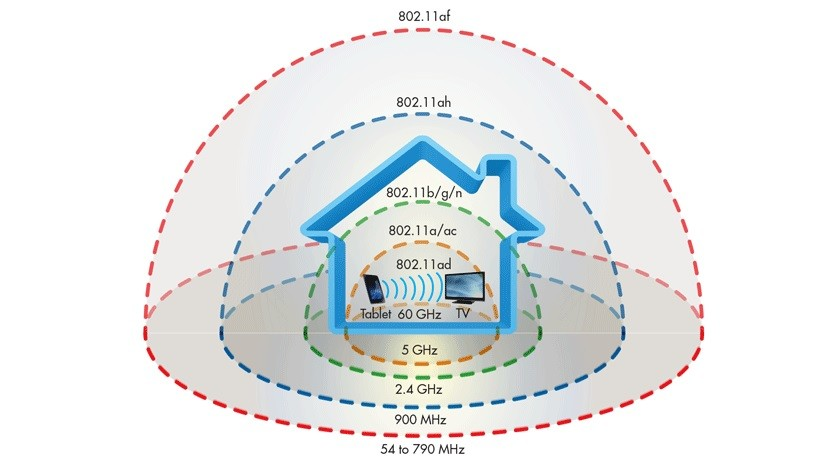

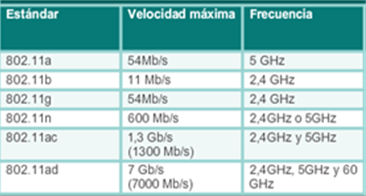

  • IEEE 802.11 WiFi
  • Ethernet
• Las redes cableadas tienen un mejor rendimiento
• Se usan las VLAN en caso de que la organización física de la empresa no coincida con la organización lógica

Redes de Área Metropolitana (MAN)

• Redes entre los 10 km, correspondientes a una ciudad
• El estándar IEEE 802.16 WiMax es el más comunmente usado para este tipo de redes (Es posible usar WiFi y protocolos móviles)

Redes de Área Amplia (WAN)

• Redes que conectan varias ciudades, hasta un continente (entre 100km - 1000km)
• Es la composición de varias LAN usando los switch como elemento de conmutación
• Normalmente esta red es controlada por uno o varios Internet Service Provider (ISP)
• La conexión de diferentes LAN distribuidas de una misma empresa se le conoce como Red Privada Virtual (VPN)

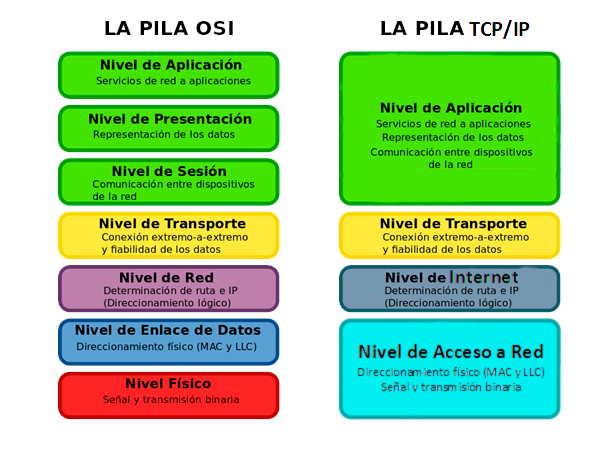

Interedes o Internet

• La interconexión de diversas redes se le conoce como Internet
• Esta red cubre todo el planeta tierra
• Los principales actores involucrados en la gestión de internet son:
  • Internet Society (28 miembros aprox., >180 países)
  • ICANN (Controla las direcciones)
  • IETF y IRTF (Desarrollo y estandarización de aspectos técnicos)
  • IGF (Centro de debate del gobierno de internet)
  • ISO (Estandarización)
  • W3C (Estandarización de tecnologías)

Historia de Internet

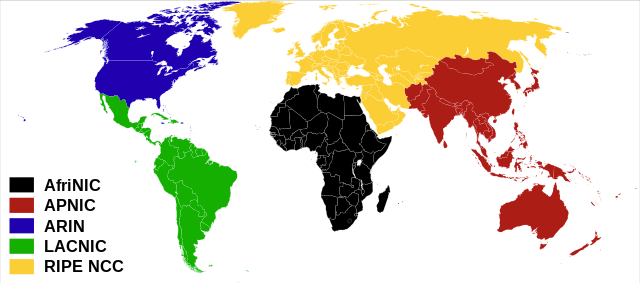

Interedes o Internet

By Rir.gif: DorkBlankMap-World6,_compact.svg: Canuckguy et al.derivative work: Sémhur (talk) - Rir.gifBlankMap-World6,_compact.svg, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=5810575

Hosting en Internet

• Hosting es el servicio de almacenamiento de páginas y aplicaciones web, en un servidor accesible desde internet.
• Algunos proveedores:
  • Gratuitos
  • Bluehost
  • Hostinger
  • GoDaddy
  • Mi.com.co

Topología de red

• La topología de red corresponde a la forma de interconexión de los computadores
• La topología puede clasificarse en dos tipos :
  • Física
  • Lógica

Topología de red

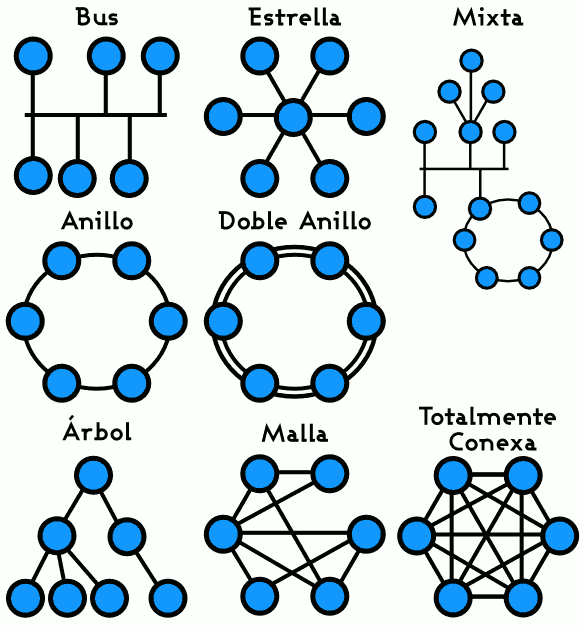

https://upload.wikimedia.org/wikipedia/commons/4/4a/Topolog%C3%ADa_de_red.png

LAN 10 Mbps

• 10Base2
  • Cable coaxial thinnet (delgado)
  • Longitud máxima 185m
• 10Base5
  • Cable coaxial thicknet (grueso)
  • Longitud máxima 500m
• 10BaseT
  • Par trenzado
  • Longitud máxima 100m

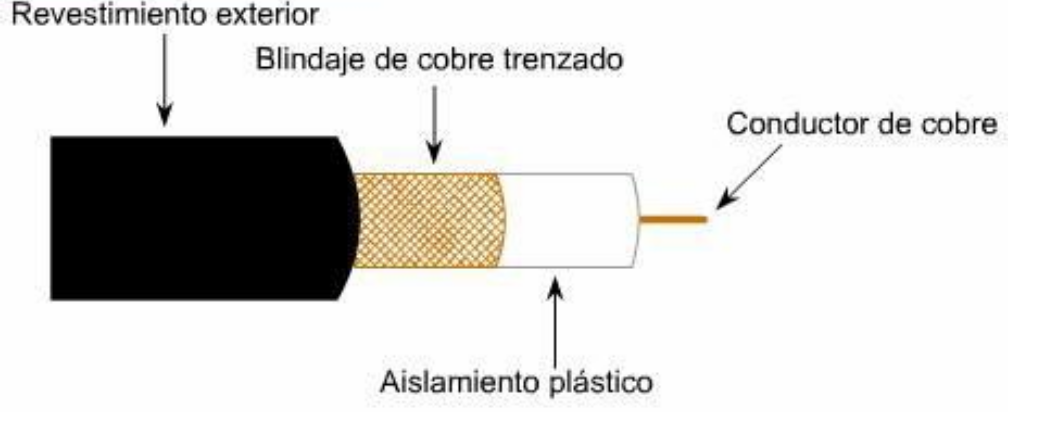

Características del Cobre

• Conductividad
• Resistencia a la corrosión
• Ductibilidad
• Maleabilidad
• Resistente

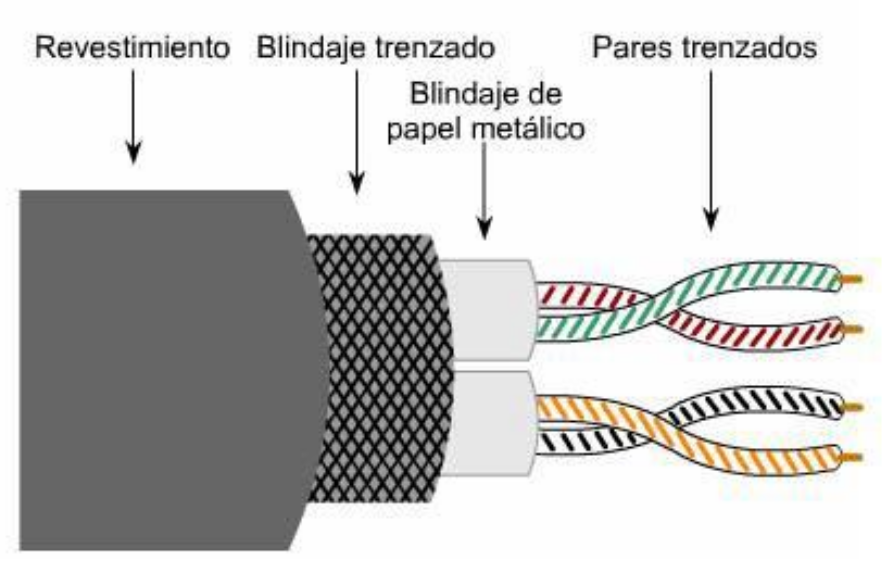

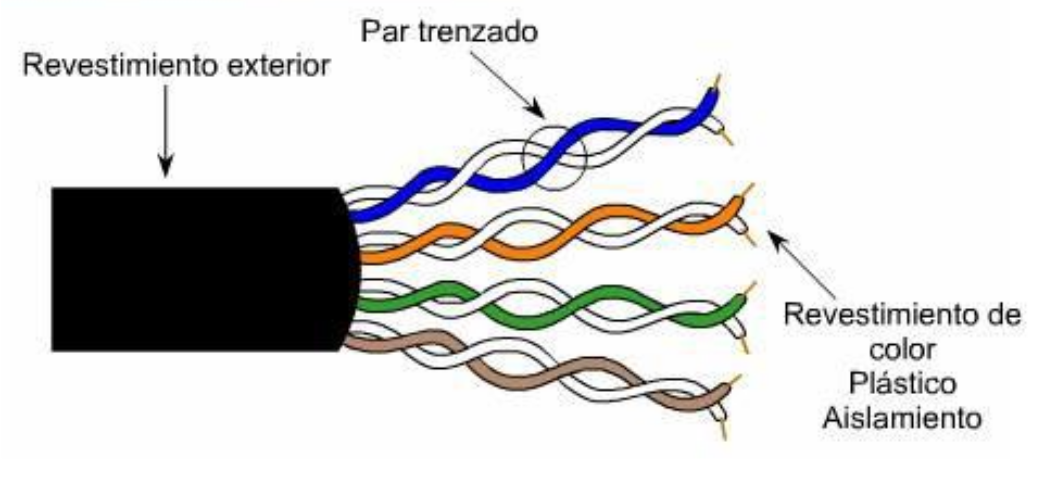

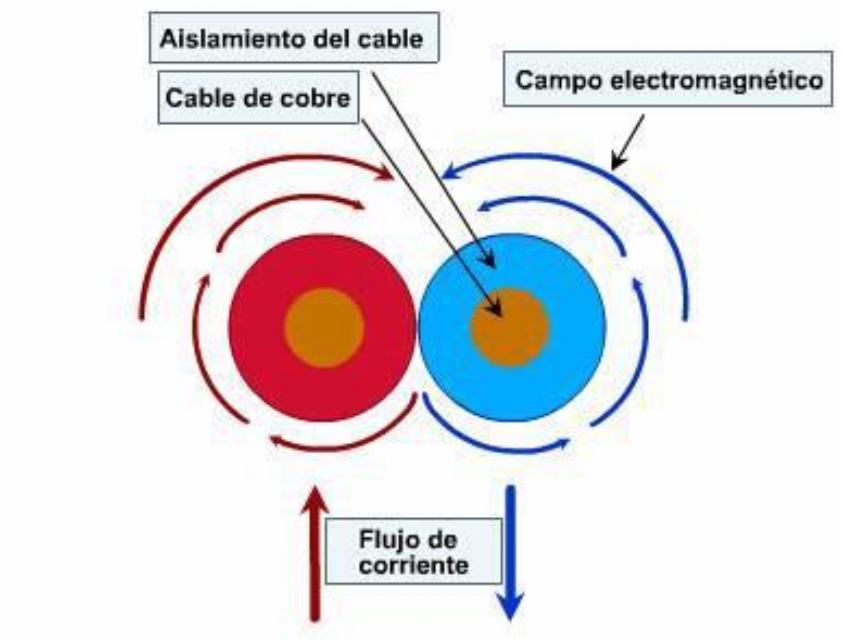

Tipos de Cable

Fuente: Manual de cableado estructurado, 2006

Tipos de Cable

Fuente: Manual de cableado estructurado, 2006

Tipos de Cable

Fuente: Manual de cableado estructurado, 2006

Categorías Par Trensado

• Categoría 1
  • Usa AWG 22 o 24 AWG
  • No trenzado
• Categoría 2
  • Tasa 4 Mbps
  • Usa alambre unifilar 22 o 24 AWG trenzado
• ​Categoría 3
  • ​Usa alambre unifilar 24 AWG trenzado
  • Usado principalmente para cableado telefónico
  • Ancho de banda 16MHz

Categorías Par Trensado

• Categoría 4
  • Usado en Token Ring
  • Cuatro pares 22 o 24 AWG
  • Ancho de banda 20MHz
• Categoría 5
  • Usa cuatro pares de alambre unifilar 24 AWG trenzado
  • Ancho de banda de 100MHz
• ​Categoría 6
  • Usa  cuatro pares de  alambre unifilar 24 AWG trenzado
  • Mayor número de trenzas

Categorías Par Trensado

• Categoría 7
  • Incluye escudos en los pares individuales y para el cable en general
  • Tasa de transferencia de 600Mhz
• Categoría 8
  • En desarrollo

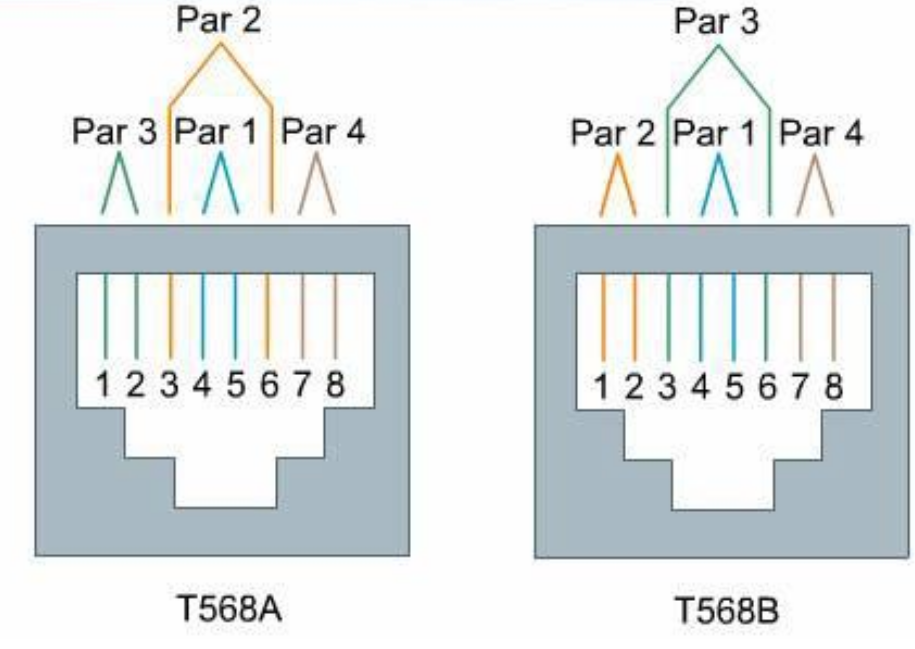

Patrones de cableado

Fuente: Manual de cableado estructurado, 2006

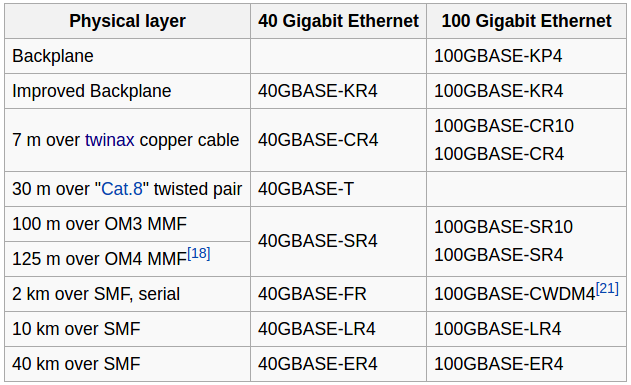

LAN 100 Mbps

• 100BaseT
  • Cuatro pares de par trenzado
  • Longitud máxima 100m
• 100Base-TX
  • Utiliza cableado UTP categoría 5, 5e o 6
  • Longitud máxima 100m
• 100Base-FX
  • Fibra óptica multimodo
  • Longitud máxima no especificada

Composición

Fuente: Manual de cableado estructurado, 2006

Composición

Fuente: Manual de cableado estructurado, 2006

Composición

Fuente: Manual de cableado estructurado, 2006

Composición

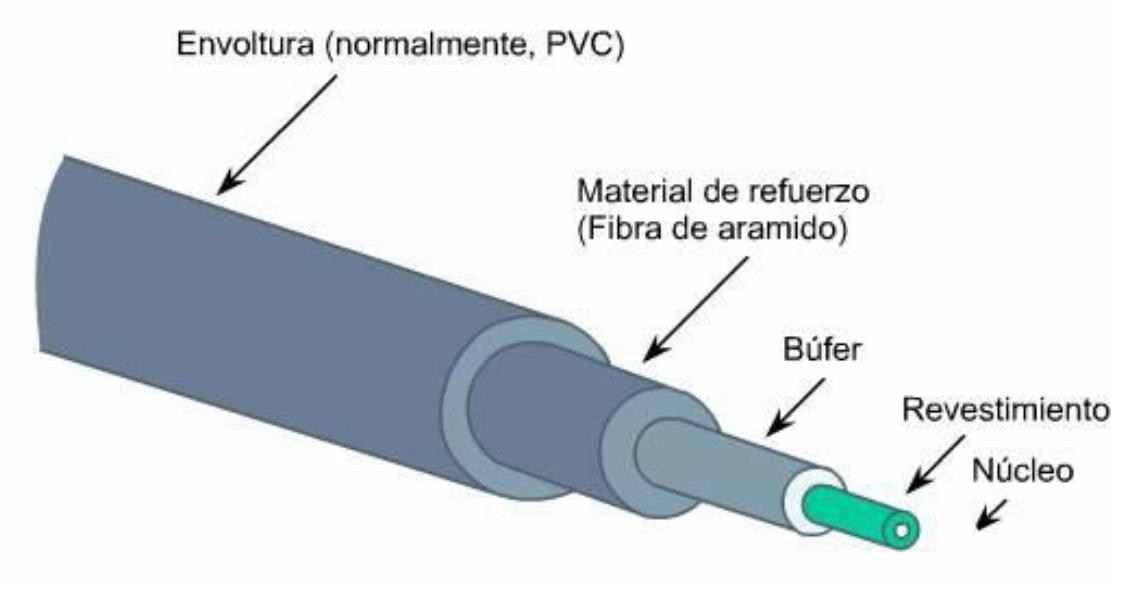

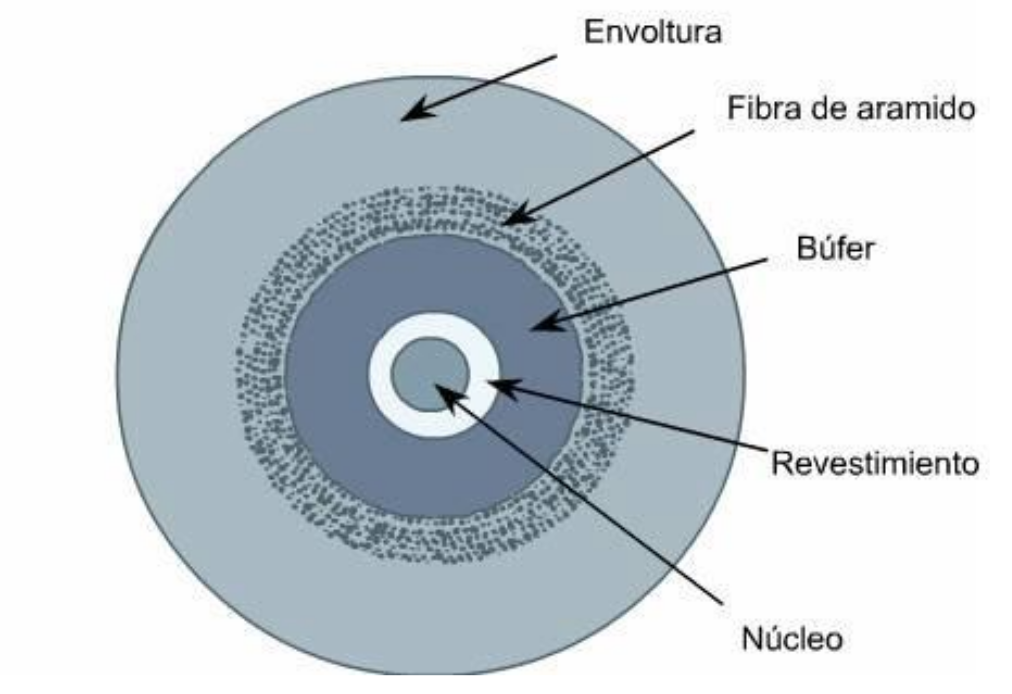

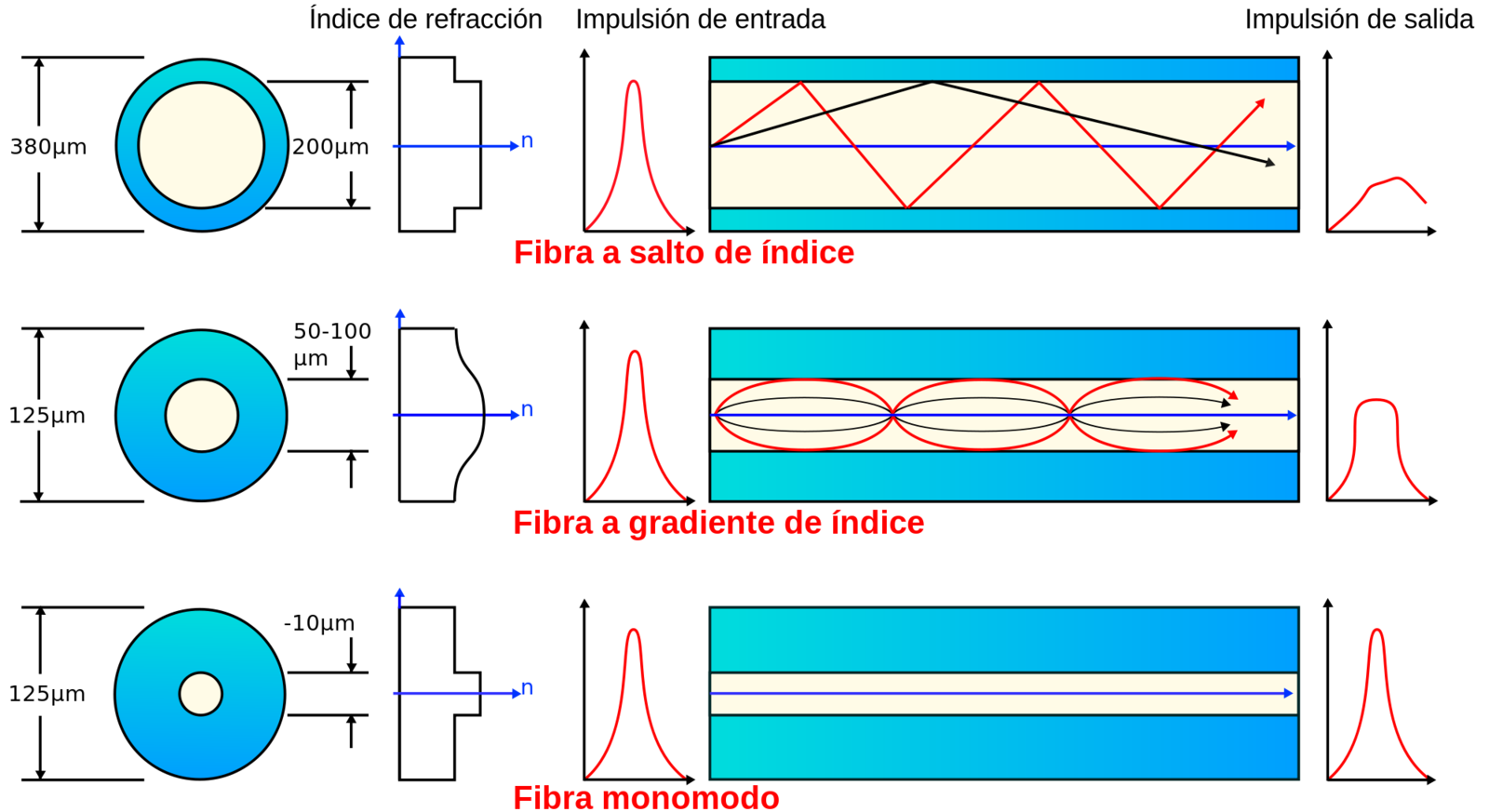

Fuente: https://upload.wikimedia.org/wikipedia/commons/thumb/2/2f/Fibra_optica.svg/500px-Fibra_optica.svg.png

Ventajas

• Inmunidad electromagnética, incluida la no conductividad
• Consideraciones de seguridad informática (hombre en el medio)
• Atenuación disminuida y aumento en la distancia de transmisión
• Potencial de ancho de banda aumentado
• Diámetro pequeño y poco peso
• Economía a largo plazo

Desventajas

• Un costo inicial mayor que el cobre
• La fibra óptica resiste menos el abuso que el cable de cobre
• Los conectores de fibra son más delicados que los conectores de cobre
• La conexión de la fibra óptica requiere un mayor nivel de capacitación y conocimiento
• Los medidores y las herramientas de instalación son más caras

Definición

Un servidor es una aplicación en ejecución (software) capaz de atender las peticiones de un cliente y devolverle una respuesta en concordancia. Los servidores se pueden ejecutar en cualquier tipo de computadora, incluso en computadoras dedicadas a las cuales se les conoce individualmente como «el servidor»

Fuente: https://es.wikipedia.org/wiki/Servidor

Tipos

Algunos tipos comunes de servidores son:

• Servidores de archivos
• Servidores de impresión
• Servidor de correo
• Servidor de fax
• Servidor de telefonía
• Servidor de nombres
• Servidor proxy
• Servidor web
• Servidor de bases de datos
• Servidor de seguridad (firewall)

Sistemas Operativos

Los sistemas operativos para servidores tienen las siguientes características:

• Interfaz gráfica opcional
• Habilidad de reconfigurar y actualizar el software y el hardware en caliente (sin reiniciar)
• Herramientas para realizar copias de seguridad
• Herramientas para gestión de la red
• Herramientas para automatización de procesos
• Sistemas de seguridad robustos

Sistemas Operativos

Los sistemas operativos más usados como servidores son los de Linux y FreeBSD

Sistemas Operativos

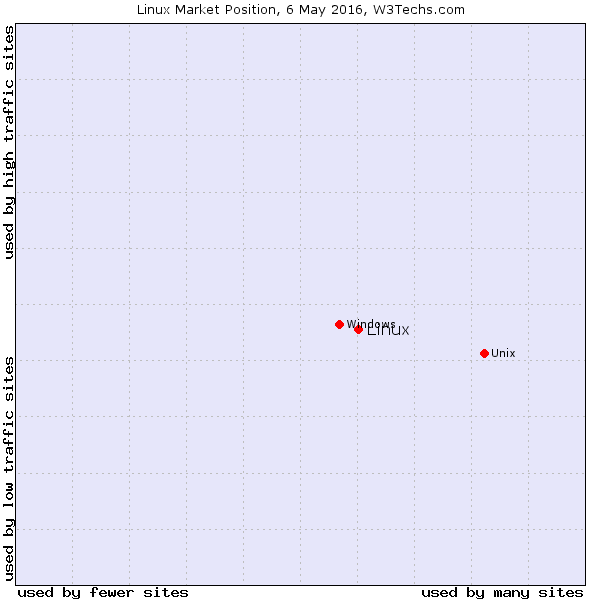

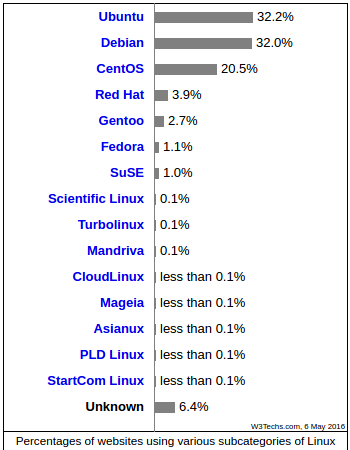

Del porcentaje que usan Linux estas son las distribuciones más usadas

Servidores  de Correo

Fuente: https://en.wikipedia.org/wiki/Message_transfer_agent

MUA: Mail User Agent

MTA: Mail Transfer Agent

MDA: Message Delivery Agent

SMTP: Simple Mail Transfer Protocol

POP: Post Office Protocol

IMAP: Internet Message Access Protocol

Algunos Ejemplos

• Postfix
• Oracle Communications Messaging Service
• Qmail
• Zimbra
• Apache James

Comparativa

Servidores Web

Mediante el comando Netcat (nc) es posible establecer una comunicación con cualquier puerto y usando TCP o UDP. Se puede usar este programa para establecer una comunicación HTTP por el puerto 80 y ver las respuestas del servidor.

nc unicauca.edu.co 80

GET / HTTP/1.1

Host: unicauca.edu.co

User-agent: netcat

(ENTER)

(ENTER)

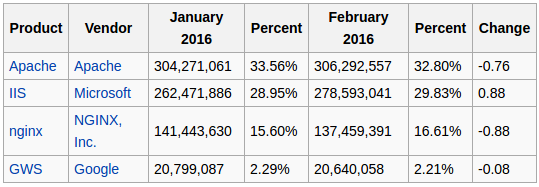

Las Más Usados

Fuente: https://en.wikipedia.org/wiki/Web_server

Comparativa

IPv4

• Dirección de  32 bits, dividida en cuatro octetos
• Una parte identifica la red y la otra identifica el host
• A cada dirección IP le corresponde una máscara de subred de 32 bits
• Las direcciones IP generalmente se representan en forma decimal.
  • 192.168.2.1 (255.255.255.0) o 192.168.2.1/24
  • 172.16.1.3 (255.255.0.0) o 172.16.1.3/16

Direcciones Especiales

• Dirección de red
  • 192.168.1.0
  • 172.16.0.0
• Dirección de broadcast (Envío para todos)
  • 192.168.1.255
  • 172.16.255.255
• Ruta por defecto
  • 0.0.0.0
• Loopback
  • 127.0.0.1
• Direcciones link-local:
  • 169.254.0.0 - 169.254.255.255

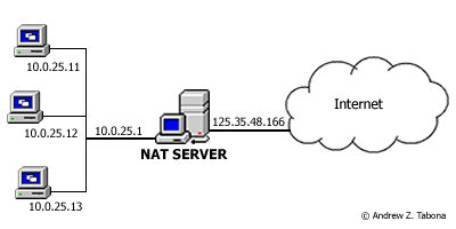

NAT (Network Address Translation)

Metodología para ocultar clientes y minimizar el uso de IP públicas.

Fuente: http://www.windowsnetworking.com/img/upl/image0021083244899217.jpg

IPv6

• Dirección de  128 bits, dividida en campos de 16 bits
• Cada dígito hexadecimal representa 4 bits
  • 2001:0000:0001:0002:0000:0000:0000:ABCD/128
• Se pueden omitir los ceros a la izquierda
  • 2001:0:1:2:0:0:0:ABCD/128
• Y los 0 consecutivos (sólo una vez)
  • 2001:0:1:2::ABCD/128
• Las IP se auto-configuran en la red

Características

• Seguridad de nivel de red obligatoria (IPSec)
• Movilidad (reubicación de redes)
• Jumbogramas (Paquetes de tamaño entre 64Kb y 4Gb)
• Encabezados de extensión
