Основни Понятия
В Мрежовия Хардуер
Основни Понятия
- Хост - мрежово устройство (рутер , суич) свързано към КМ.
- Сървър - предоставя услуги към останалите компютри , наричани клиенти.
- Локална Мрежа - малка КМ , обслужваща компютри и други устройства , свързани помежду си
Суич
Основното предназначение на един суич (switch, комутатор) е да избере път, по който да изпрати данните от източника до тяхното местоназначение в дадена локална мрежа. Суичът работа с МАС адреси – това е уникален адрес на мрежовата карта на компютъра (нещо като ЕГН на компютъра).
Суичът има вградена памет. Тази памет се използва като междинен конектор между изпращащия и приемащия компютър. В нея се съхраняват МАС адресите на компютрите, които са включени към суича. Когато някой компютър изпрати сигнал, той съдържа в себе си и адресът на получателя. Суичът проверява в своята памет адреса, за който е предназначен сигналът и го изпраща само на необходимия порт.
Видове Мрежови Кабели
Мрежовите кабели може да са 3 вида:
- Коаксиален кабел
- Усукана двойка
- Оптичен кабел
Усукана двойка
Кабелите с усукана двойка се свързват към компютри и други устройства, използвайки конектор RJ-45 (Registered Jack – регистриран жак). Той има 8 кабелни връзки. Конекторът RJ-45 се монтира към кабел с усукани двойки проводници с помощта на специални клещи за кримпване.
- Прав кабел (Straight-Through): За връзка между компютър и рутер/суич
- Усукана двойка – Кръстосан кабел (Crossover): За връзка между 2 компютъра
Видове Усукана двойка
- UTP (unshielded twisted pair)- неекраниран. Това е най-евтиният кабел, който се използва масово в съвременните компютърни мрежи. UTP е направен от една или повече двойки от медни проводници, като всеки проводник в двойката е усукан около другия. UTP обикновено се състои от 4 двойки от усукани кабели с цветови кодове. Основен недостатък на UTP е, че не е удобен за предаване на данни на дълги разстояния – до 90 метра. С увеличаването на дължината на кабела се влошава качеството и силата на сигнала.
- STP (shielded twisted pair) – екраниран. Този кабел е подобен на UTP, с няколко цветово кодирани усукани двойки, но той включва и защитно фолио под пластмасовата изолация. Всяка двойка е екранирана. Защитното покритие предпазва проводниците от външни смущения и помага за защитата на данните. Това оскъпява STP кабела.
- FTP (foilded twisted pair) – фолио-екраниран. Това е кабел с усукани двойки, който е по-евтин от STP. Екранът е един – общ за всичките двойки проводници. Неговата изолация е от по-качествена пластмаса спрямо UTP кабела, предназначена за външен монтаж.
Коаксиален кабел
Структура: жило; медна оплетка и диелектрик; изолация
Приложение: на дълги разстояния: до 100км. Най-често за кабелна телевизия
Видове коаксиален кабел:
- Тънък коаксиален кабел
- Дебел коаксиален кабел
Оптически влакна
Оптическа система: източник на светлина, предавателна среда и детектор
Структура: сърцевина, оптична обвивка и защитно покритие
Оптичният кабел (fiber-optic) се различава от останалите форми на мрежово окабеляване, защото предава импулси от светлина, а не електрически импулси. Това позволява много по-високи скорости на трансфер на данните – оптичният кабел може да предава данни със скорост до 40 Gbps. Този кабел се използва за опорни сегменти за дълги разстояния, които могат да свързват градове или държави
Мрежови топологии

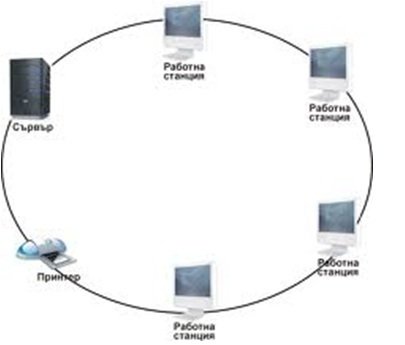

Тип Кръг
Всеки компютър е свързан към съседен и 2-та края са съединени
Всеки РС регенерира сигнала и след това го изпраща към следващия компютър
+ Лесна за инсталиране и поправка топология
-Ако прекъсне един от компютрите в мрежата, цялата мрежа прекъсва работа;
- За да добавим нов компютър в мрежата трябва да прекъснем работата на цялата мрежа.
Мрежови топологии

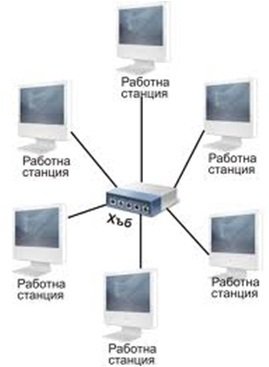

Тип Звезда
Всеки РС е свързан към суич
РС изпраща сигнал до суичът, усилва се, изпраща се до всички
+ по-надеждна мрежа, защото при прекъсване на 1 РС мрежата продължава да работи
+ лесно добавяне на РС, като го свържем към суичът
-нужен е повече кабел, което прави мрежата по-скъпа
-нужен е хъб/суич, което прави мрежата по-скъпа
