unity第n堂

TileMap & random brush

講師自介

水母

• 北資地社網管
• 拖延症
• 好睡
• pdf

Tile map

這是什麼

• 中文翻譯「瓦片地圖」or「圖塊地圖」
• 顧名思義由tile(瓦片)和map(格線地圖)組合而成
• 能更有效率建立遊戲場景

如何建立

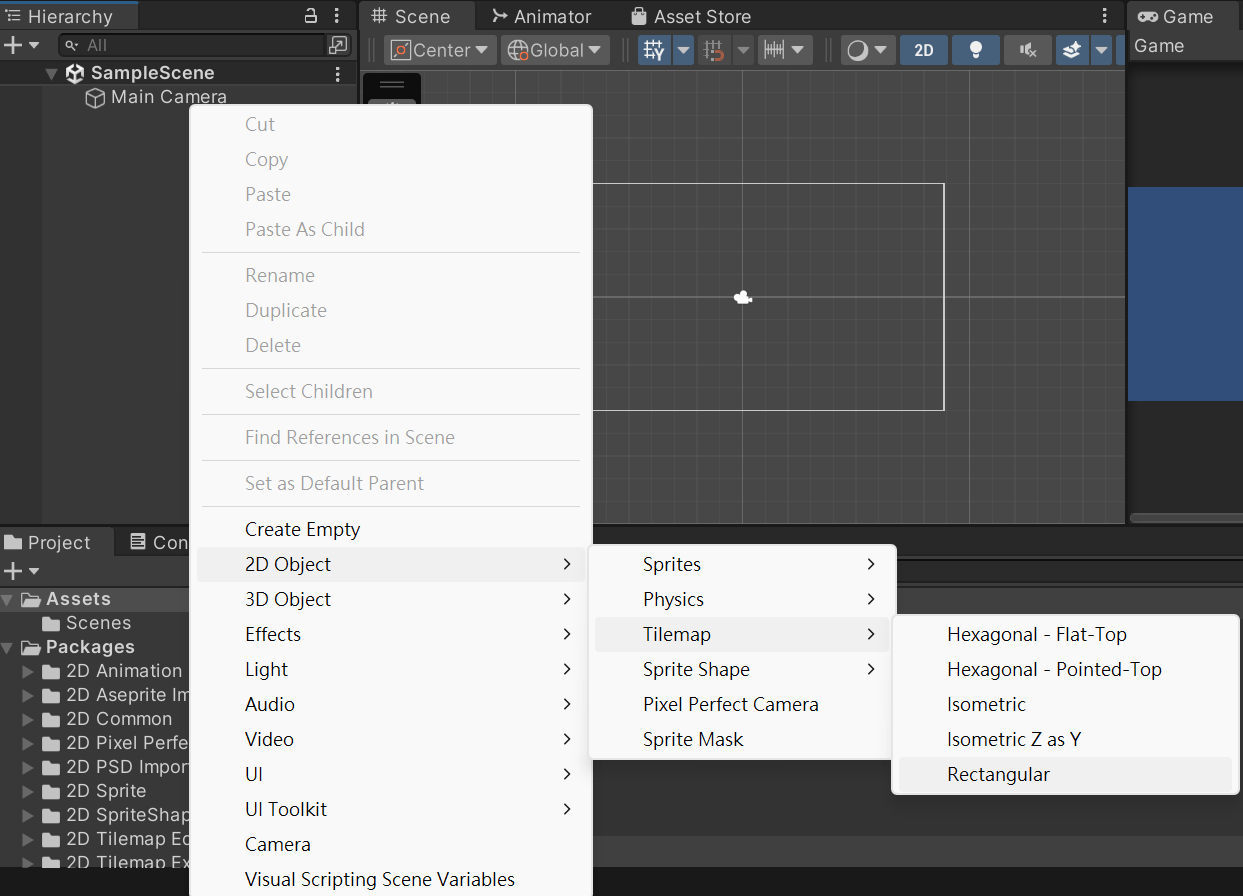

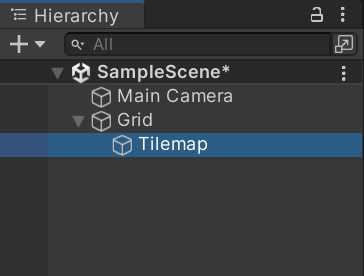

• 在Hierarchy上點右鍵->選「2D Object」->選「Tilemap」->選「Rectangular」

如何建立

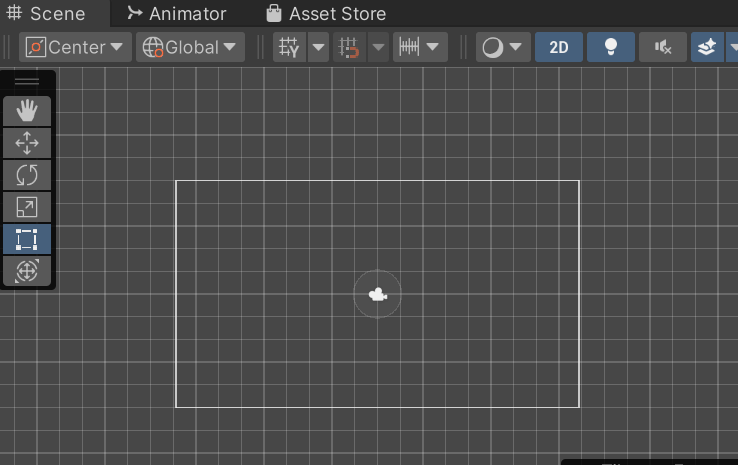

• 點Grid可以看到許多網格出現在Scene裡

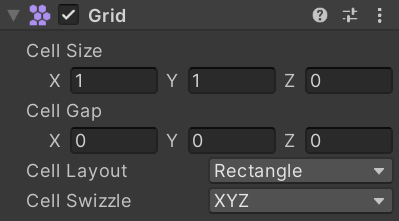

• 右邊的Grid component可以調整一些參數

單個網格長寬

網格間隔

網格類型

空間座標編排

建立TilePalette

• 要放置Tile首先需要TilePalette
• 可以理解為儲存各種瓦片的調色盤

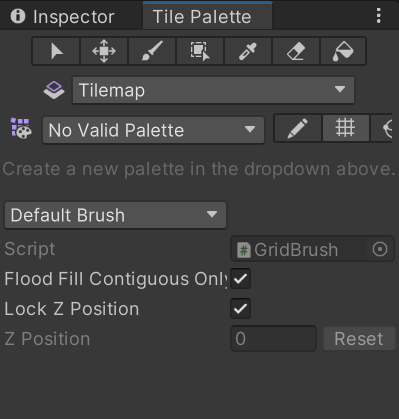

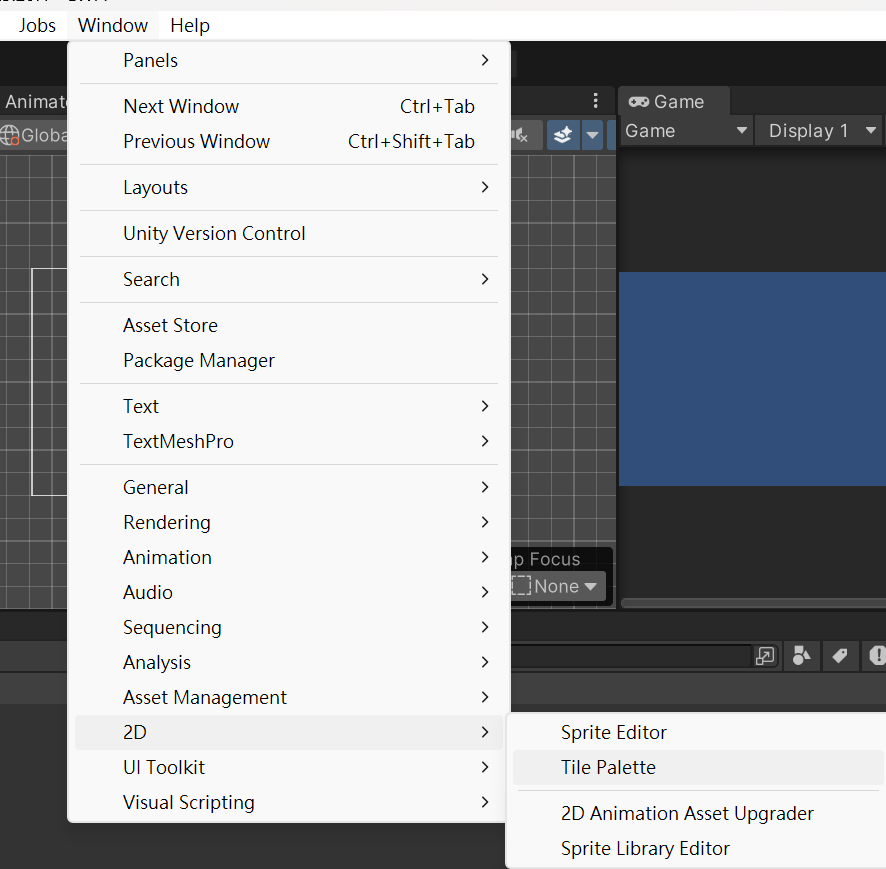

• 按上面的「Windows」 -> 選「2D」->選「Tile Palette」
• 應該會出現在Inspector旁邊，沒有的話也可以自己把它丟過去

建立TilePalette

• 第一種取得瓦片的方式是去unity asset store找
• 匯入正常來說第一堂你們都聽過了
• 忘了的去看貝ㄙ簡報
• 匯入之後如果Pack裡已經有Palette就可以直接在下方選取
• 沒有的話可以找看看有沒有附檔名是.prefab的，可能沒讀取到
• if以上都沒有or你有自己的圖像資源要使用，可以將自己要用的瓦片放上Palette

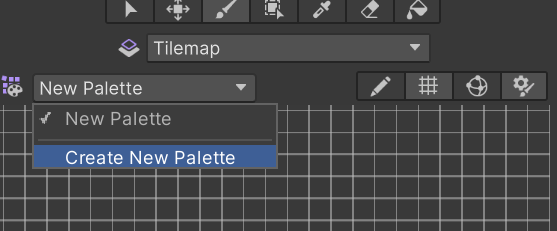

• 在「選擇目前使用的調色盤」的地方下拉選「Create New Palette」

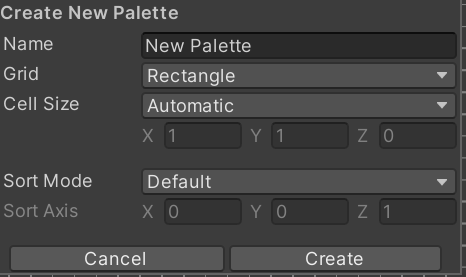

• 如果你的Sprite是正方形就直接按Create

建立TilePalette

• 接著在Asset創立兩個資料夾：

  • Tiles：用來存瓦片Assets檔

  • TilePalette：用來存調色盤
• 在彈出視窗選擇「TilePalette」，你就會獲得一個空白調色盤

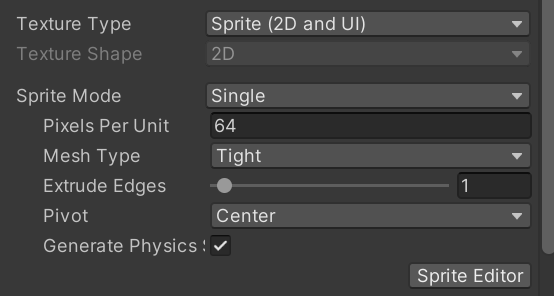

• 如果你的sprite是正方形就將Pixel Per Unit改成sprite大小
• 如果是長方形就改成長邊的長度

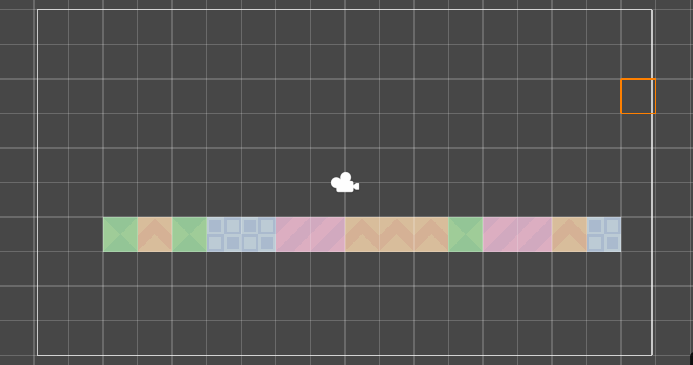

如何使用

• 選取Hierarchy中的「Tilemap」(Grid的子物件)

• Tile Palette介面的功能很像常見的繪圖軟體的，大家可以自己摸索一下~

選取

(大範圍刪除可使用)

移動選取範圍的Tile

畫筆

選取同時放置瓦片

取色器

(會同時取到Tile跟畫筆)

橡皮擦

(無法大範圍)

封閉區域填充工具

Tilemap Collider

• 之前上課教過放置角色and加上Collider、Rigidbody等讓角色移動
• 開始遊戲之後會發現剛剛畫的地圖對角色一點用都沒有
• 這時候就需要「Tilemap Collider」:D

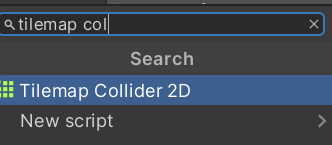

• 在Add Component搜尋Tilemap Collider 2D並加入

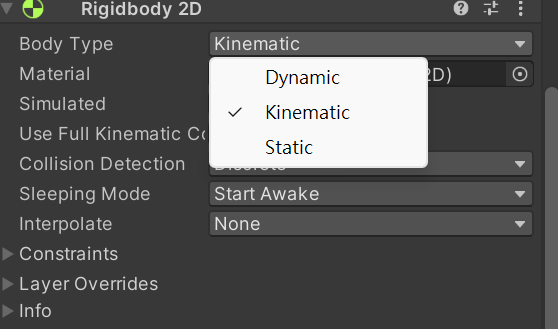

• 把Rigidbody改成Kinematic或Static

Tilemap Collider

• 但現在的Collider可能會吃效能也可能會卡到遊戲移動，所以我們要把它變成Composite Collider

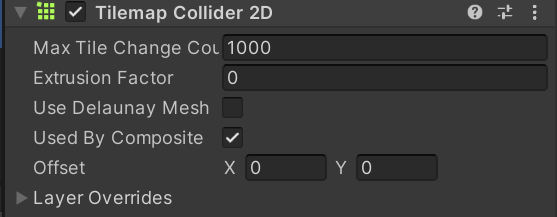

• 把Tilemap Collider 2D的Used By Composite打勾

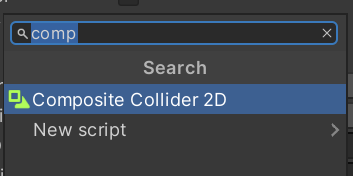

• 之後加入Composite Collider 2D

Tilemap Collider

• 如果不想要每個tile都有collider的話
• Tile大小一樣可以在同個Grid底下多開tilemap
• 不一樣的話可以多開Grid

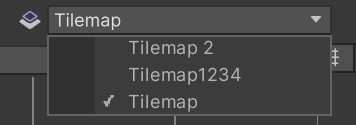

• (不過畫的時候要記得選正確的Tilemap喔:D

組合

安裝git

git是一個分散式版本控制軟體

Github的基礎

去這裡安裝你電腦的版本

the end

安裝2D Tilemap Extra Pack

• 字面意思：TileMap的延伸模組
• 今天要教的是筆刷的延伸

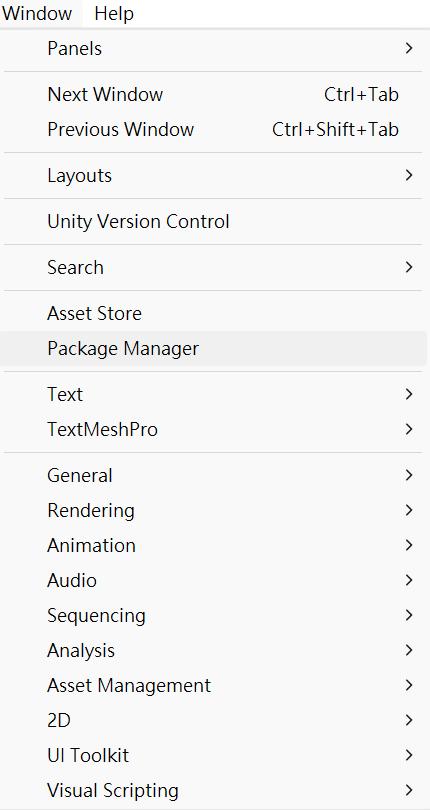

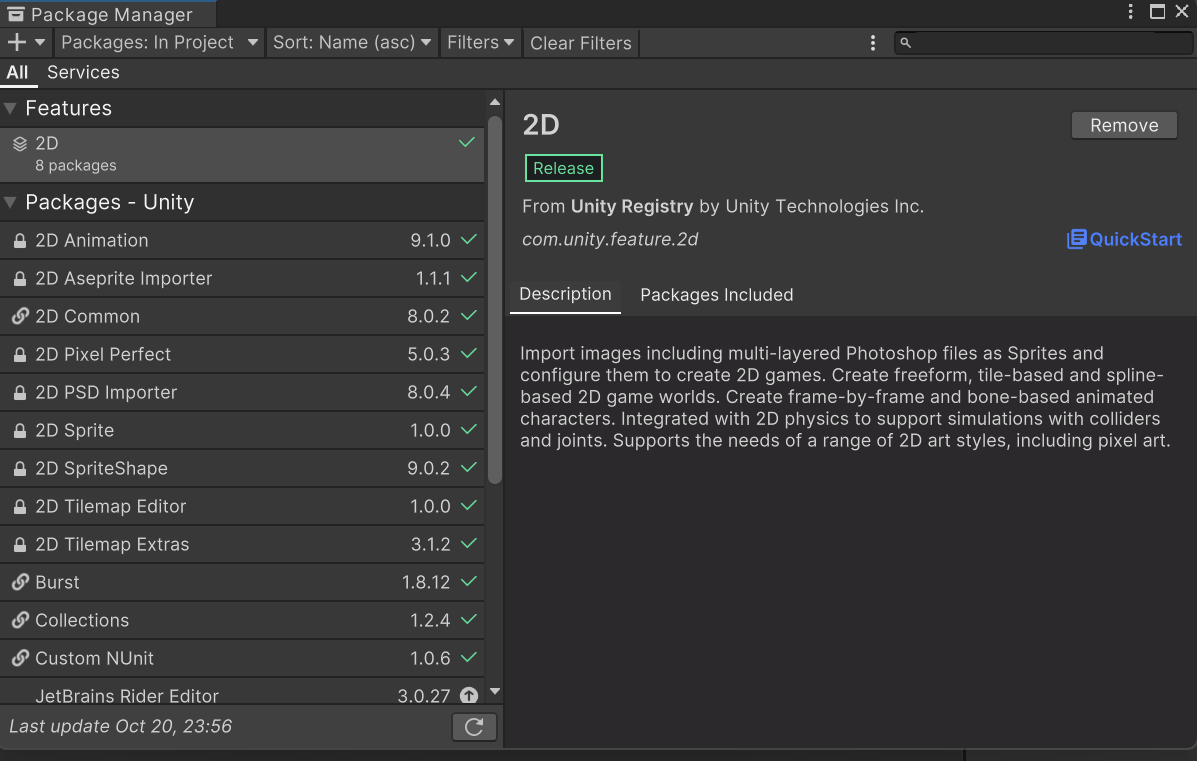

• 先點上面的windows -> package manager

安裝2D Tilemap Extra Pack

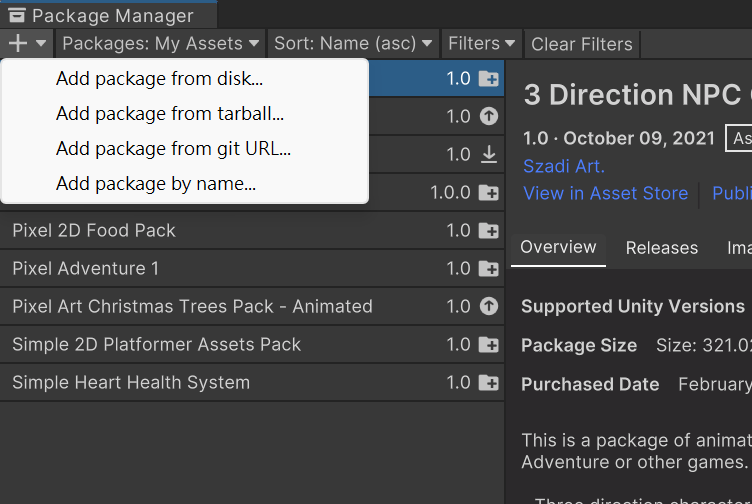

• 按左上的+，選「Add package from git URL」
• 輸入https://github.com/Unity-Technologies/2d-extras.git

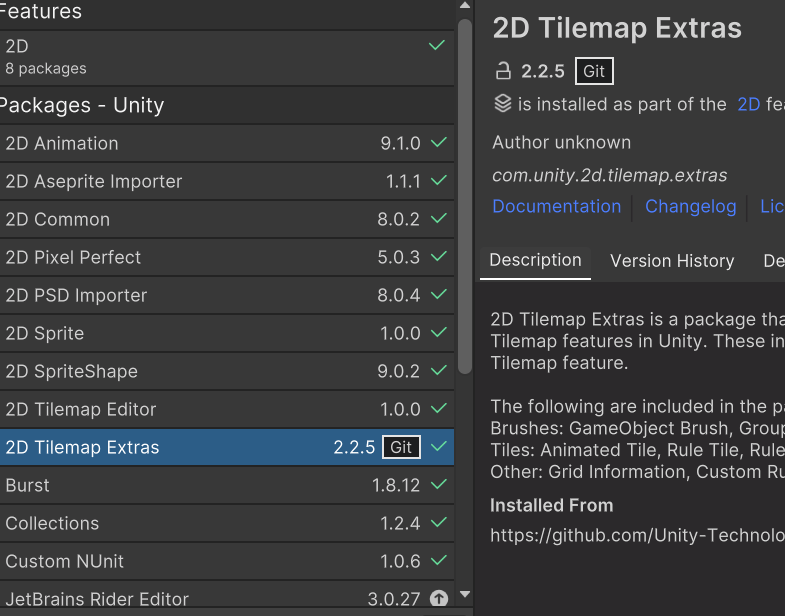

• 然後就可以看到有個Package出現在Package Manager裡，旁邊有git標示

Random Brush

• 當我們需要做一些隨機的地圖的時候，一個一個點就太慢了
• 這個Package提供了幾種筆刷可以達成這種隨機的效果

• 先在Assets資料夾裡創一個Brushes資料夾來存筆刷

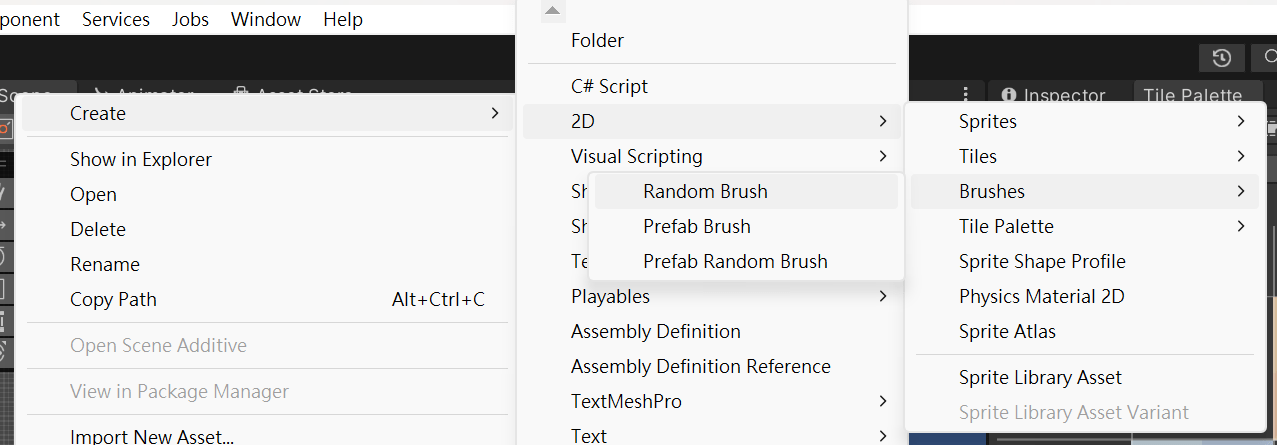

• 然後按右鍵 --> Create --> 2D --> Brushes --> Random Brush

Random Brush

• 點到Tile Palette介面，在筆刷處選擇剛剛新建的筆刷

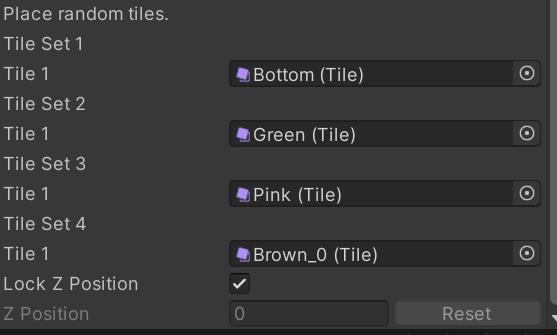

• 勾選「Pick Random Tiles」，選取要用的Tiles

• 選好會發現下面多了你剛剛選的東西，選好就可以把上一步勾選的取消掉了

Random Brush

• 然後就可以看你需要的範圍在Tile Palette裡隨便選取大小來決定筆刷大小(不用管選取範圍內是否有Tile)
