DIAGRAMAS DE CLASE

DIA - UML

JESICA MARIBEL DAVILA GRANDA

DIA

Es una aplicación que tiene como propósito la creación de diagramas. Esta aplicación forma parte del proyecto informático GNOME. Funciona de forma modular, trabaja con diferentes paquetes según sean las necesidades del usuario.

Los objetos se representan como clases.
Los atributos son los elementos mas pequeños del objeto (clase)
Los metodos indican lo que el objeto (clase) puede hacer su funcionalidad.
La relacion indica como es su dependencia con otros objetos.

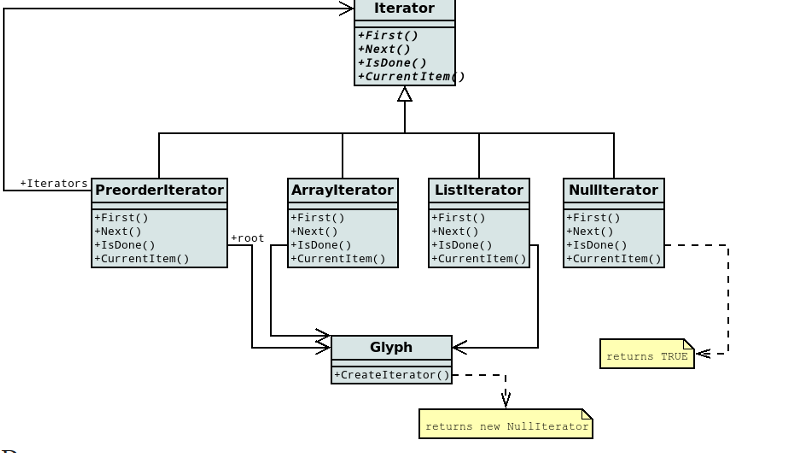

EJEMPLO

BIBLIOGRAFÍA

• https://es.wikipedia.org/wiki/Dia_(programa)

• http://dia-installer.de/shapes/UML/index.html.e
