FUNDAMENTOS DE blender 2.79
FUNDAMENTOS de blender 2.79
John Cardozo
John Cardozo
Agenda
- Introducción a Blender
- Descarga y configuración
- Viewport
- Perspectiva vs Ortográfica
- Navegación
- Rotate
- Pan
- Zoom
- Modos de visualización
- Split
- Mesh
- Seleccionar / deseleccionar
- Eliminar un mesh
- Agregar un mesh
- Modificar un mesh
- Posición
- Tamaño
- Rotación
- Duplicar un mesh
- Materiales
- Render
- Configuración
- Guardar imagen
- Ejercicio práctico
introducción a blender
introducción a blender
Generalidades y características
introducción
qué es blender?
Software 3D
Gratis
Open Source
modelamiento
materiales
luces
rigging
escultura
simulación
rendering
animación
composición
motion tracking
edición de video
video juegos
Python
Windows
Linux
Mac
scripting
realidad virtual
VFX
introducción
modelamiento
introducción
materiales
introducción
iluminación
introducción

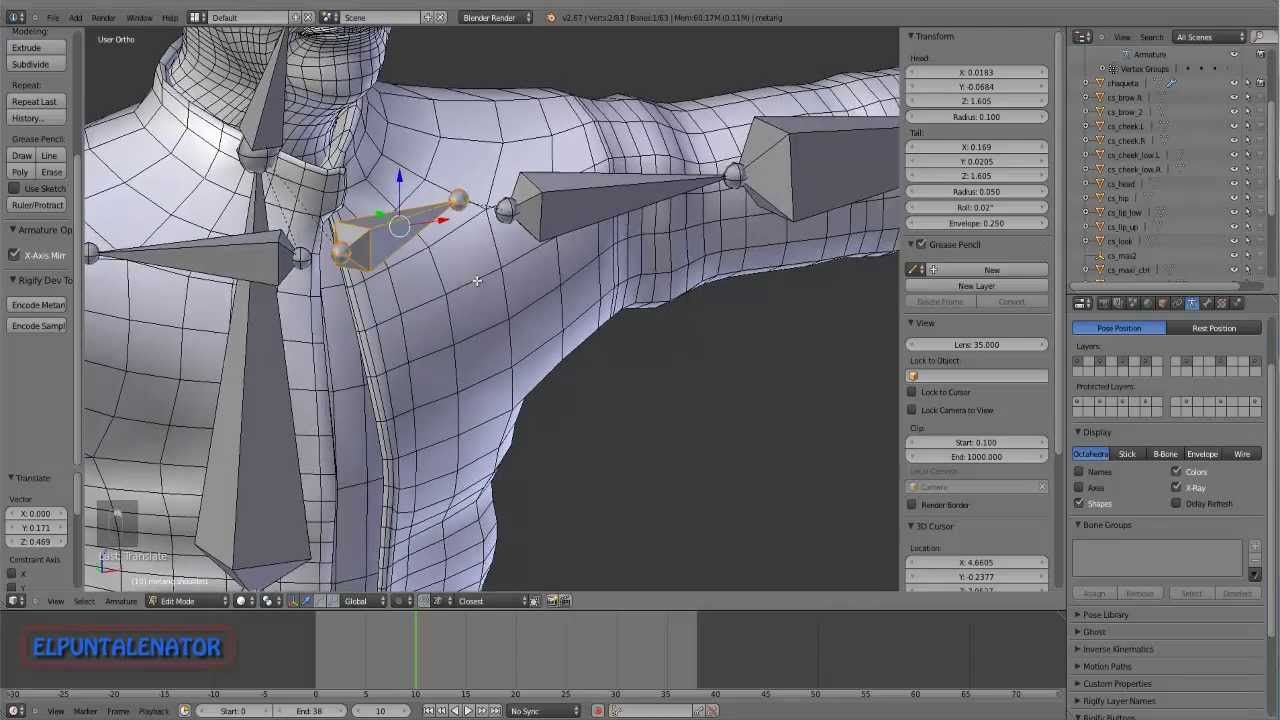

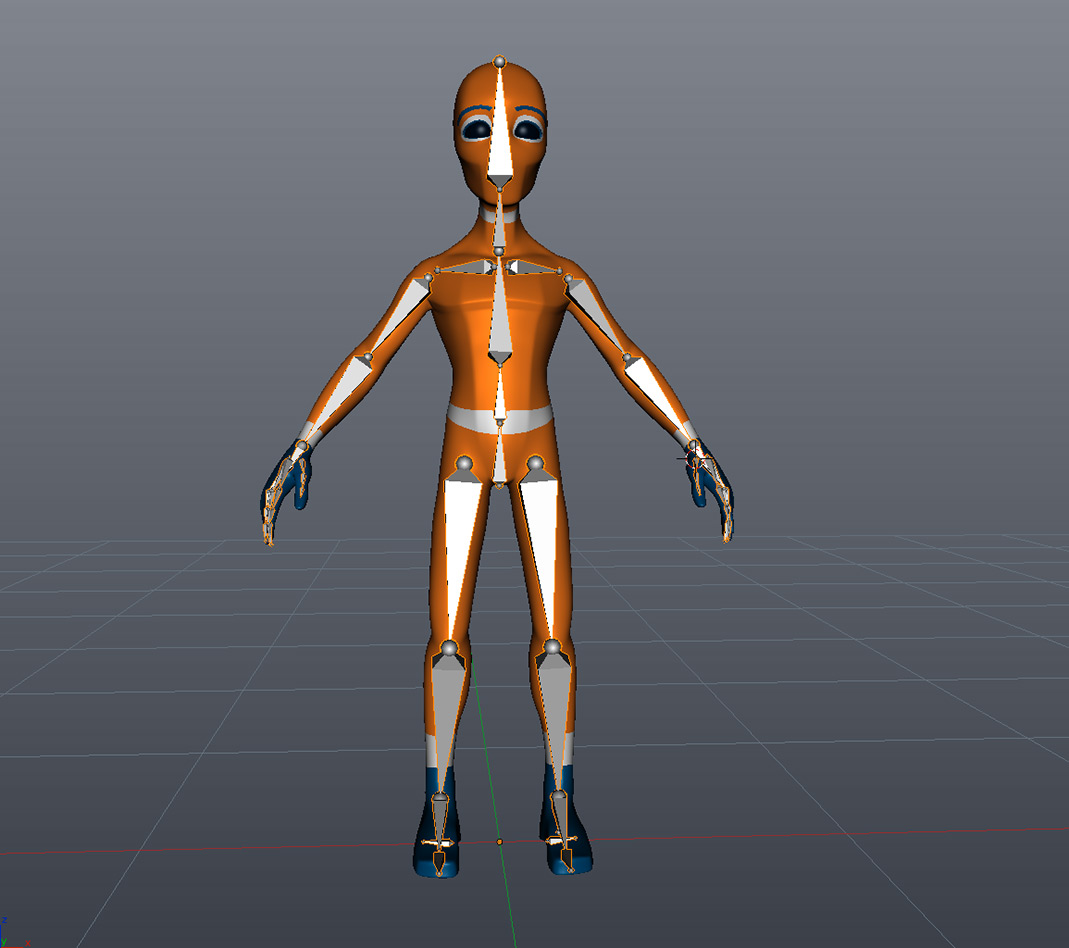

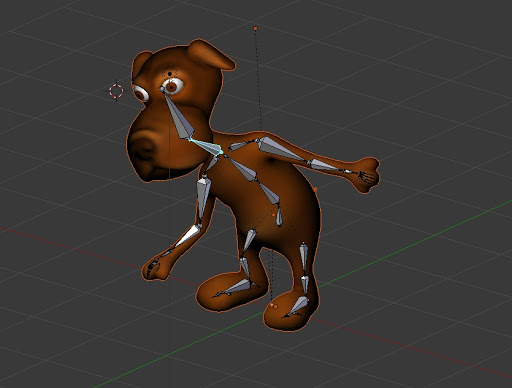

rigging
introducción

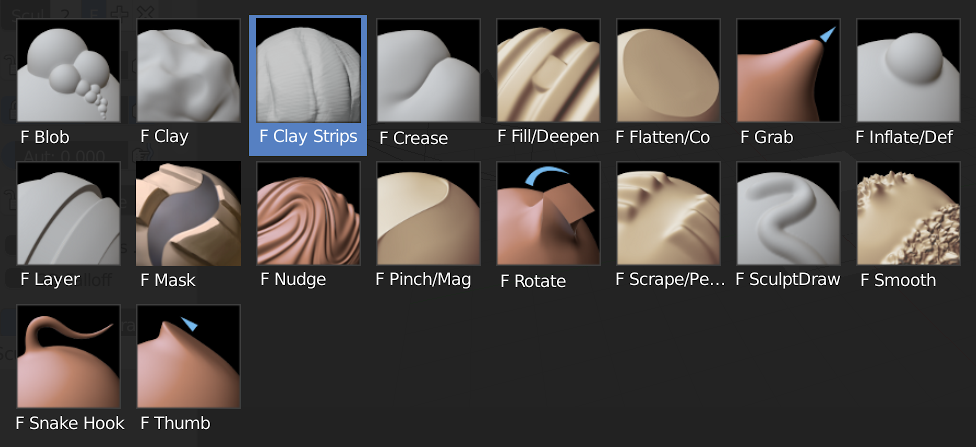

escultura
introducción
simulación (1)
introducción
simulación (2)
introducción
rendering (1)
introducción
rendering (2)
introducción
rendering (3)
introducción
rendering (4)
introducción
rendering (5)
introducción
animación
introducción
composición
introducción
motion tracking
introducción

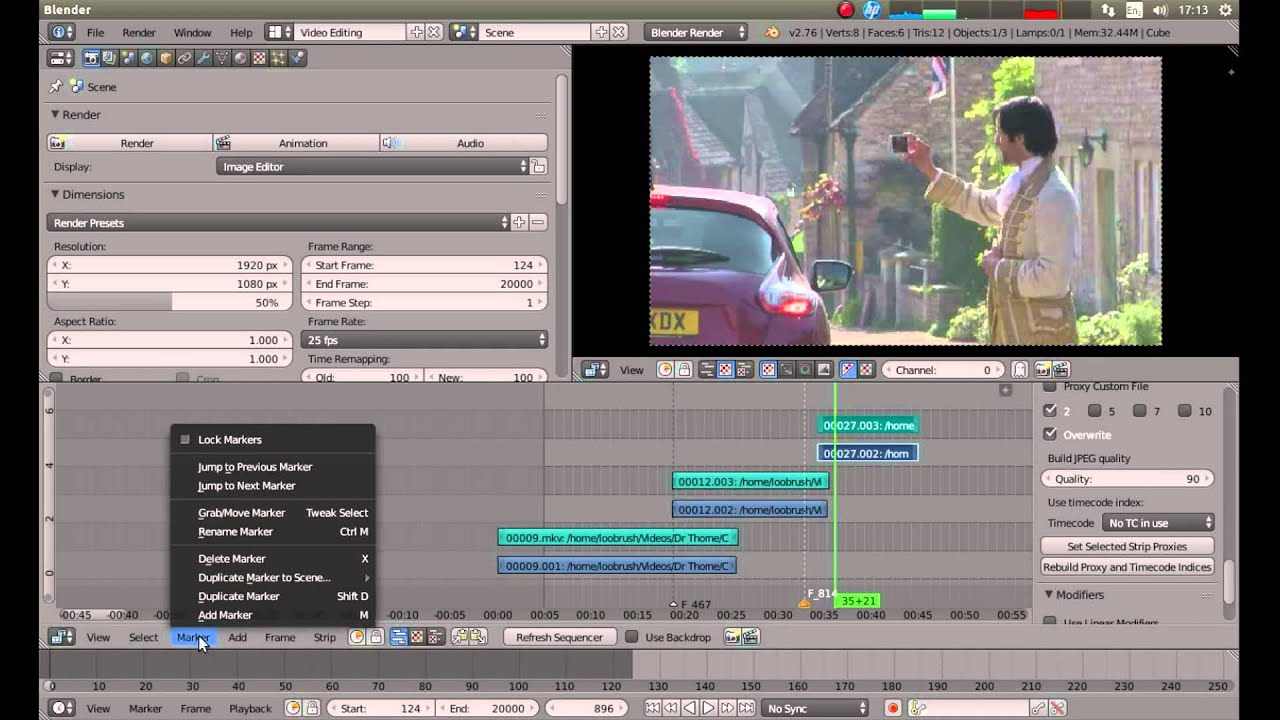

editor de video
introducción
video juegos
introducción
scripting
introducción
realidad virtual
introducción
vfx - efectos visuales
introducción
blender demo reel
Para qué se usa Blender?
Qué puede hacer con Blender?
descarga y configuración inicial
descarga y configuración inicial
sitio oficial de descarga
descarga
2.82
Versión más reciente
Mayor requerimiento de máquina
Mejoras en motor gráfico
Mayor cantidad de herramientas
- Descomprimir el ZIP descargado.
- Ejecutar el archivo Blender que se encuentra en la carpeta descomprimida

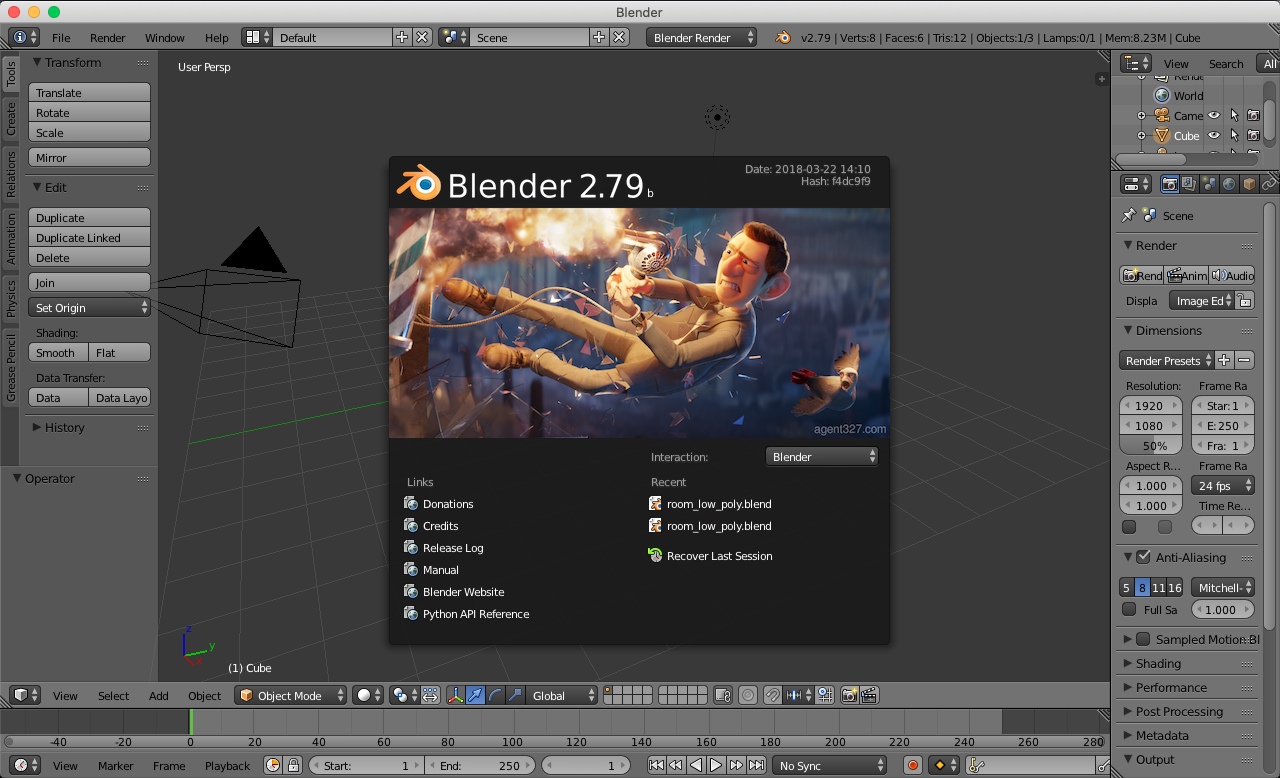

pantalla de inicio
configuración inicial (1)

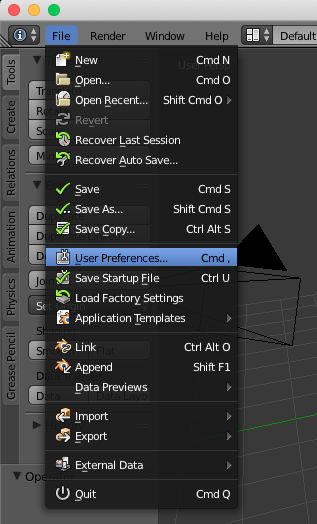

preferencias de usuario
- click en el menú File
- click en la opción User preferences...

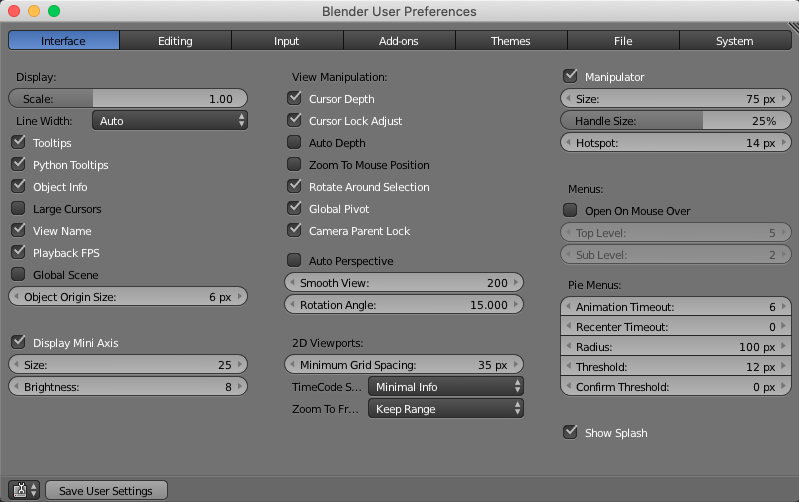

configuración inicial (2)
Rotate around selection
- Click en la pestaña Interface
- Seleccionar la opción Rotate Around Selection

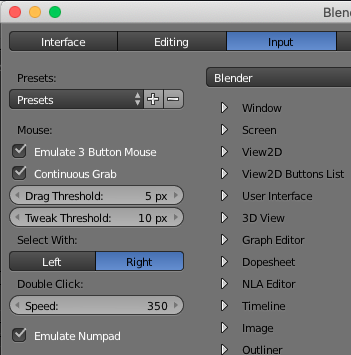

configuración inicial (3)
input
- Click en la pestaña Input
- Seleccionar la opción Emulate 3 Button Mouse
- Seleccionar la opción Emulate Numpad
configuración inicial (4)
guardar configuración
Click en el botón Save User Settings que se encuentra en la parte inferior de la ventana Blender User Preferences y posteriormente cerrar la ventana.
cycles: motor gráfico
Seleccionar la opción Cycles Render de la lista de opciones de la parte superior de la ventana principal.
viewport
viewport
Navegación, vistas y visualización
viewport: 3d
Z
X
Y
Z = altura
X = ancho
Y = profundidad

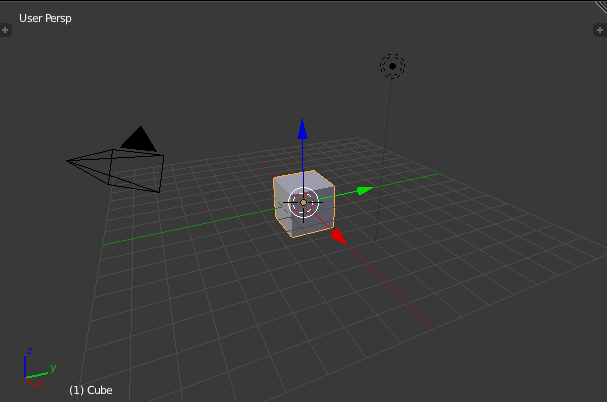

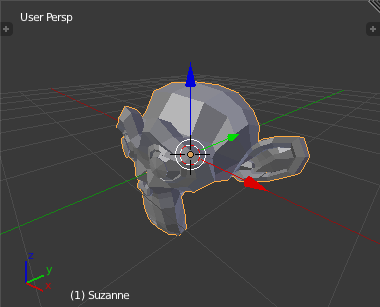

viewport
indicador 3D
cámara
luz
nombre de la vista
mesh
grid
viewport

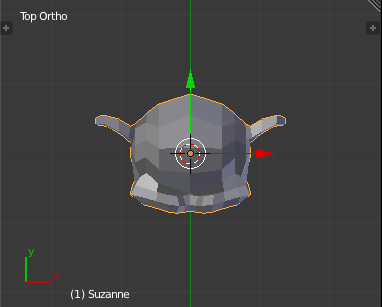

perspectiva vs ortográfica
perspectiva
Tecla 5

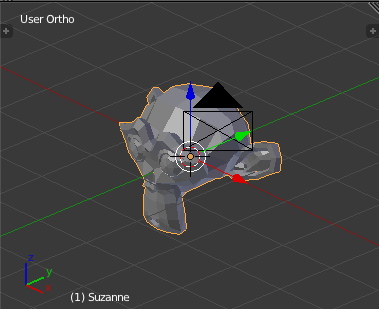

ortográfica
viewport
mover la vista de usuario
PAN
ZOOM
ROTATE
viewport: rotate
- Mantener oprimida la tecla alt
- Hacer click con el botón izquierdo del mouse
- Arrastrar
alt
+
viewport: pan
- Mantener oprimida las teclas alt + shift
- Hacer click con el botón izquierdo del mouse
- Arrastrar
alt
shift
+
+
viewport: ZOOm
- Mantener oprimida las teclas alt + ctrl
- Hacer click con el botón izquierdo del mouse
- Arrastrar
alt
ctrl
+
+

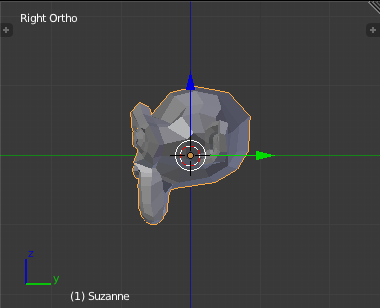

viewport: vistas automáticas (1)

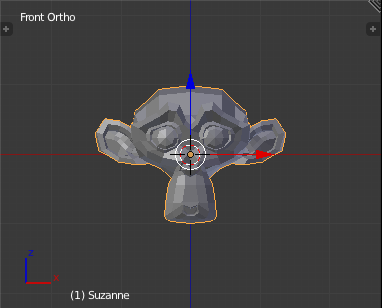

Tecla 1
vista frontal
Tecla 3
vista lateral
viewport: vistas automáticas (2)

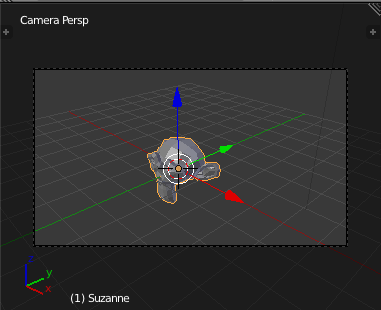

vista cámara
Tecla 7
vista superior
Tecla 0
viewport: modos de visualización
Tecla Z
visualización sólida
Tecla Z
visualización wireframe
Teclas Shift + Z
visualización render
viewport: split
Click en la esquina superior derecha y arrastrar para dividir o unir ventanas del viewport
configuración de cámara
configuración de cámara
Solo para el presente ejercicio

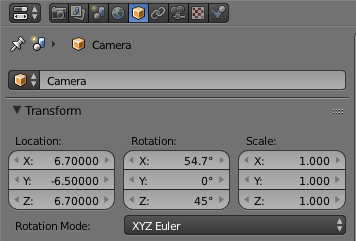

configuración de la cámara
- Click en la pestaña cámara del panel properties de la parte derecha
- Click en la opción Orthographic
- Click en la pestaña objeto del panel properties de la parte derecha
- Modificar los valores de Location:
- X: 6.7
- Y: -6.5
- Z: 6.7
- Modificar los valores de Rotation:
- X: 54.736
- Y: 0
- Z: 45
mesh
mesh
Agregar y modificar objetos primitivos

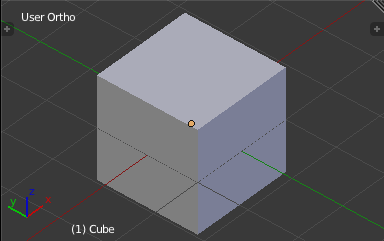

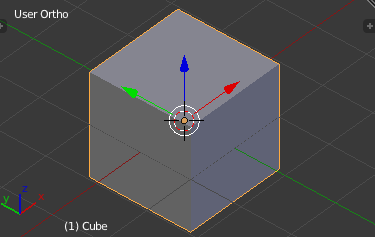

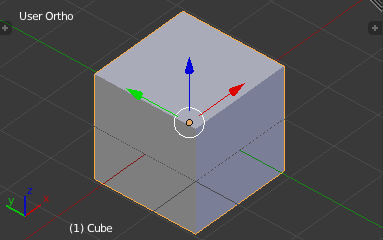

seleccionar / deseleccionar
sin seleccionar
sin seleccionar
linea naranja alrededor del mesh
Tecla A
selecciona todos los mesh en la escena
Tecla A
deselecciona todos los mesh en la escena
seleccionar un mesh
seleccionar / deseleccionar todos los mesh en la escena
eliminar un mesh
- Mientras un mesh está seleccionado, se oprime la tecla X o DEL
- Seleccionar la opción Delete del menú OK?

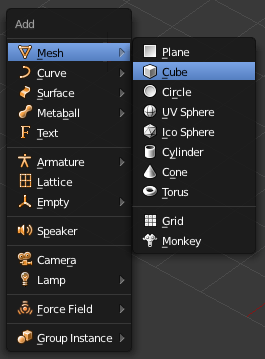

agregar un mesh
- Oprimir las teclas Shift + A para mostrar el menú Add.
- Seleccionar la opción Mesh
- Seleccionar la opción Cube
El mesh será agregado en la ubicación del cursor 3D
modificar mesh: tamaño
- Seleccionar el mesh
- Oprimir la tecla S
- Arrastrar el mouse para cambiar el tamaño
- Click con el botón izquierdo del mouse para confirmar
Si se desea restringir el tamaño a alguno de los ejes se debe oprimir la tecla del eje (X, Y o Z) después de la tecla S
modificar mesh: posición
- Seleccionar el mesh
- Oprimir la tecla G
- Arrastrar el mouse para cambiar la posición
- Click con el botón izquierdo del mouse para confirmar
Si se desea restringir la posición a alguno de los ejes se debe oprimir la tecla del eje (X, Y o Z) después de la tecla G
modificar mesh: rotación
- Seleccionar el mesh
- Oprimir la tecla R
- Arrastrar el mouse para cambiar la rotación
- Click con el botón izquierdo del mouse para confirmar
Si se desea restringir la rotación a alguno de los ejes se debe oprimir la tecla del eje (X, Y o Z) después de la tecla R
resumen de modificación
TAMAÑO
POSICIÓN
ROTACIÓN
S
G
R
+
+
+
MODIFICACIÓN LIBRE
TAMAÑO
POSICIÓN
ROTACIÓN
S
+
MODIFICACIÓN EN UN EJE
X
Y
Z
+
G
+
X
Y
Z
+
R
+
X
Y
Z
+
duplicar un mesh
- Seleccionar el mesh a duplicar
- Oprimir las teclas Shift + D
- Oprimir la tecla Esc.
- El mesh duplicado quedará en la misma posición que el original
materiales
materiales
materiales planos

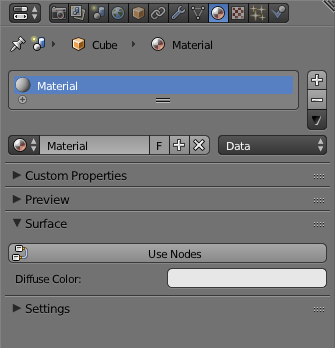

configuracion de materiales
- Seleccionar el mesh
- Seleccionar la pestaña Material del panel Properties
- Click en el botón Use Nodes

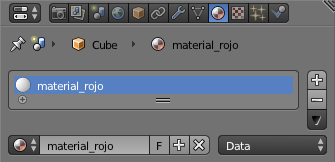

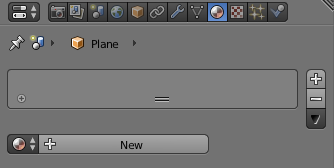

crear un material simple
Click en el botón New
1
1
Crear el material
1
2

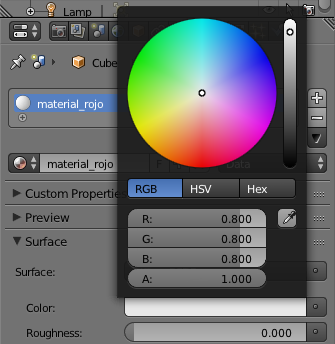

Asignar el color
- Click en el selector de Color
- Seleccionar el color
Se puede ver el material activando la previsualización render oprimiendo Shift+Z
RENDER
RENDER
generación de imagen final

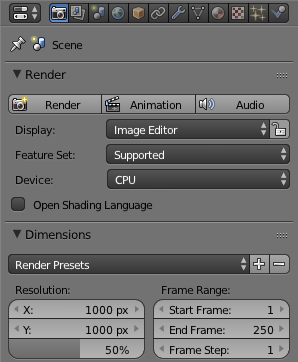

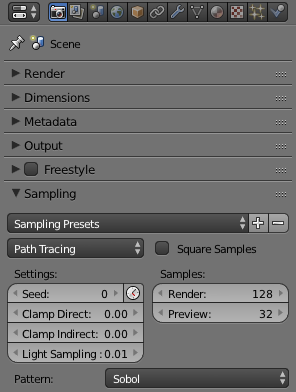

configuración del render
Motor gráfico
Resolución
Detalle (opcional)
En la sección Samples:
A mayor Render, mayor calidad y mayor tiempo de renderización
renderización
viewport
F12
o
render

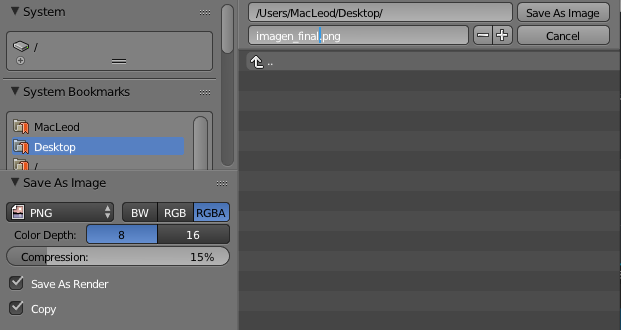

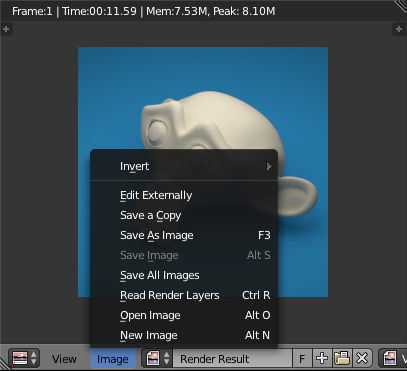

renderización: GUARDAR IMAGEN
- Click en el menú Image
- Click en la opción Save As Image
F3
- Seleccionar el directorio
- Digitar el nombre de la imagen
- Seleccionar el tipo de imagen
Cuadro de diálogo para guardar imagen
ejercicio práctico
