TIPE

ETUDE D'UN NOUVEAU SYSTEME PARASISMIQUE

Adrien GAILLOT

Félix DUPONT

2016 - 2017

• INTRODUCTION
• OBJECTIF
• PRÉSENTATION DU SYSTÈME
• COMPOSITION DU SYSTÈME
• PROTOCOLE
• POUR ALLER PLUS LOIN

SOMMAIRE

Adrien GAILLOT / Félix DUPONT

     La manière dont les bâtiments oscillent lors d'un tremblement de terre dépend entièrement de leur architecture.

     Dans ce TIPE nous avons opté pour un nouveau système qui de part sa structure saura s'adapter à tout type de perturbation.

INTRODUCTION

Adrien GAILLOT / Félix DUPONT

OBJECTIF DE L'ETUDE

Adrien GAILLOT / Félix DUPONT

Etudier les variations d'amplitude d'une structure lors d'une perturbation sinusoidale. Détermination du réglage optimal d'un amortisseur.

• Deux plaques en acier flexible (50x25)
• Maquette du Pont Flaubert
• Plaque en bois (52x25)
• Amortisseur réglable

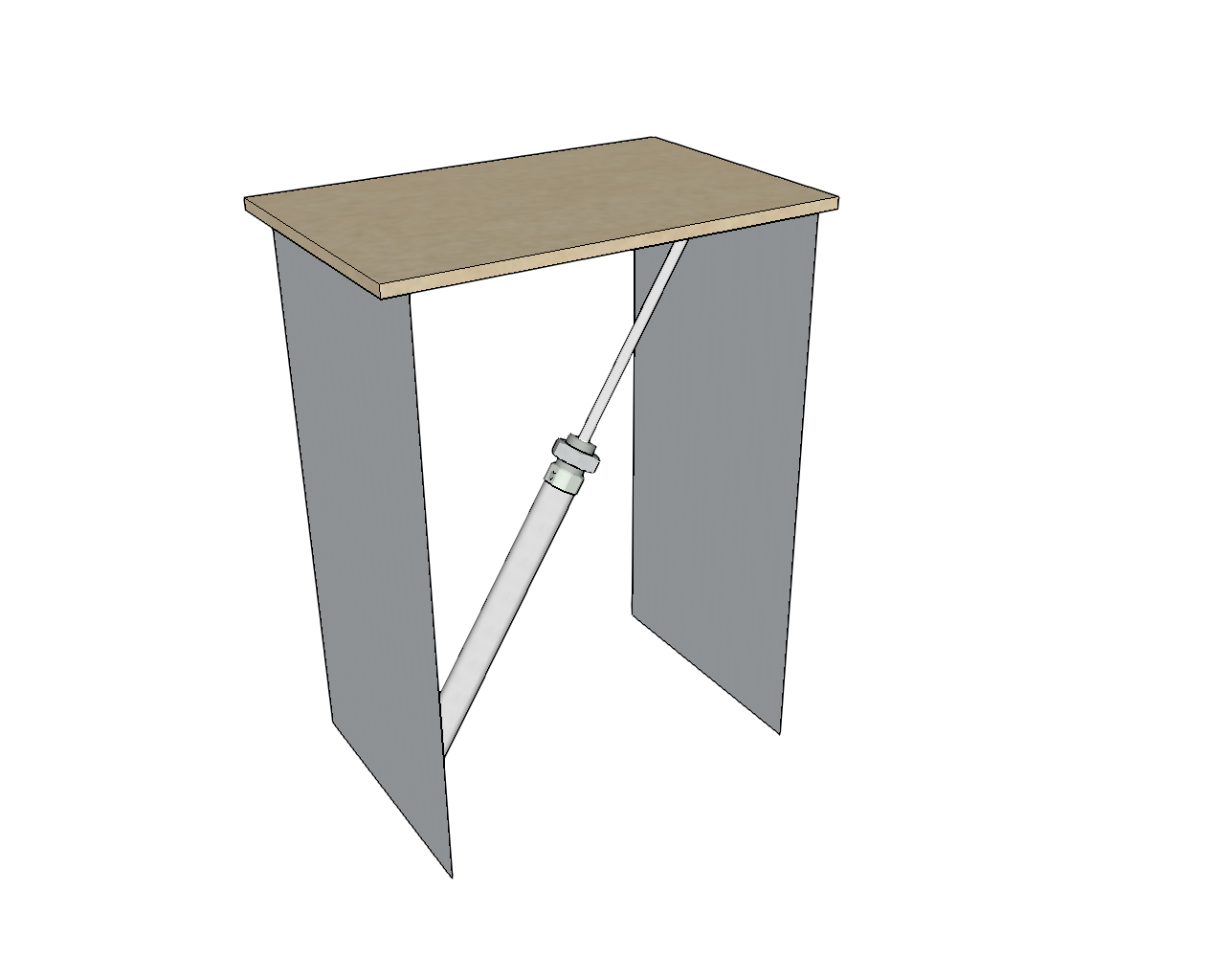

SYSTEME

Adrien GAILLOT / Félix DUPONT

54 cm

3,5 cm

• Facile d'utilisation
• Possibilité de faire varier le coefficient d'amortissement
• Dimensions adaptées à notre maquette

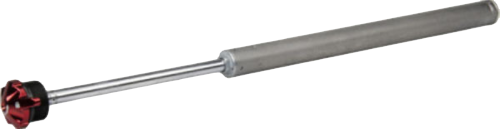

AMORTISSEUR REGLABLE

Adrien GAILLOT / Félix DUPONT

• Rotation de la molette
• Translation de la tige intérieure ouvrant plus ou moins l'orifice permettant le passage de l'air entraînant ainsi une variation du volume de la chambre
• Plus l'orifice est obstrué plus le coefficient d'amortissement est élevé

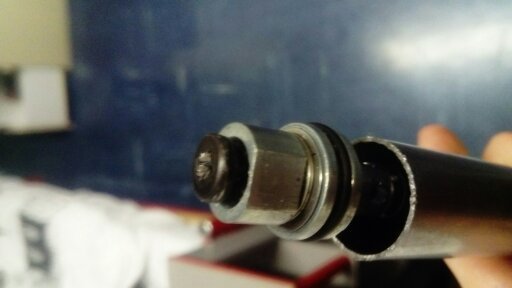

AMORTISSEUR DETAILLE

Adrien GAILLOT / Félix DUPONT

• Table d’excitation à fréquence variable
• Possession capteurs et éléments structurels
• Support idéal quant à la disposition de nos matériaux
• Une interface d’acquisition et un logiciel exécutable réalisé avec Labview pour le traitement  des données.

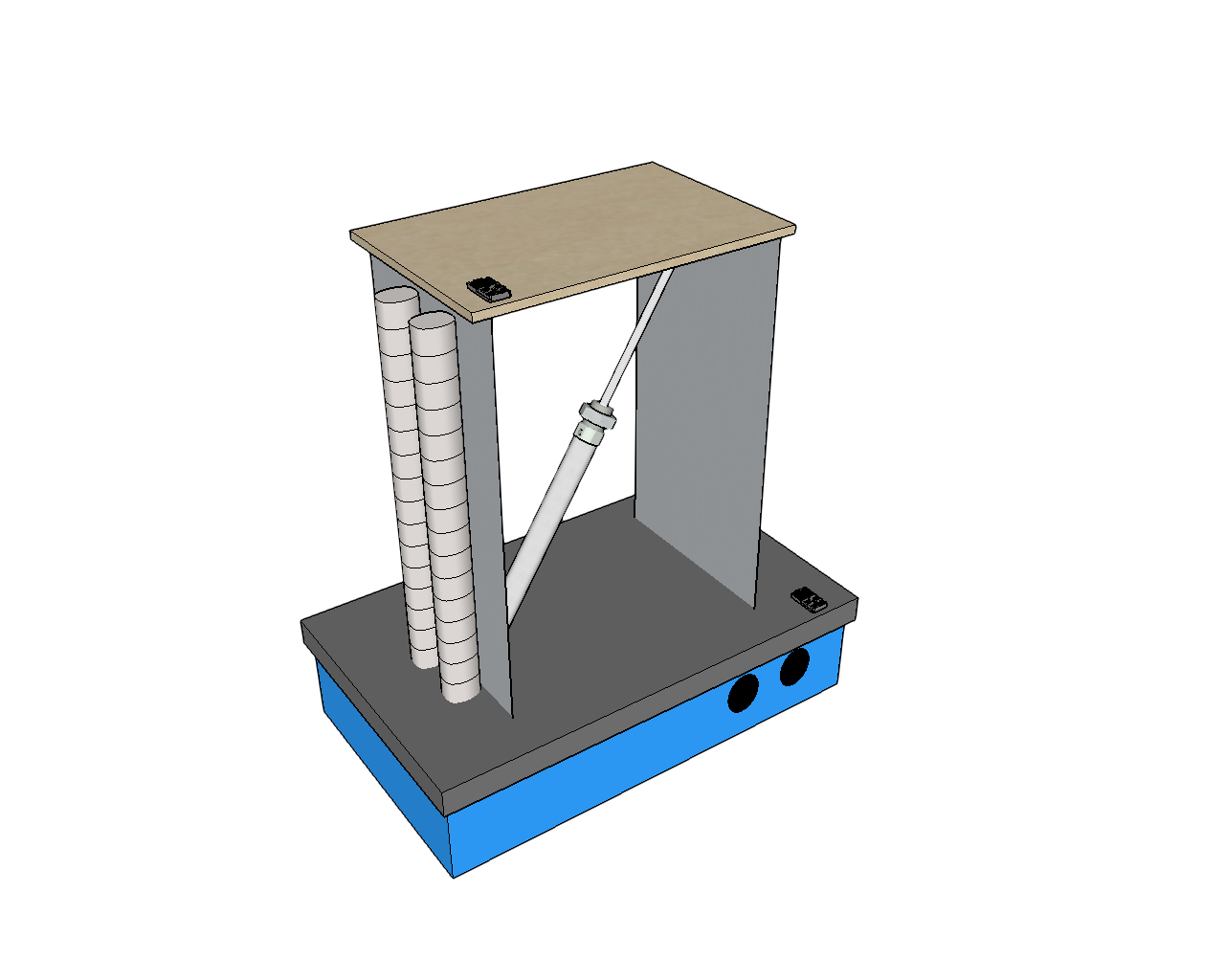

MAQUETTE PONT FLAUBERT

Adrien GAILLOT / Félix DUPONT

• Logiciel d’acquisition et de traitement de données.

•  Analyses temporelles et fréquentielles sur les structures porteuses.

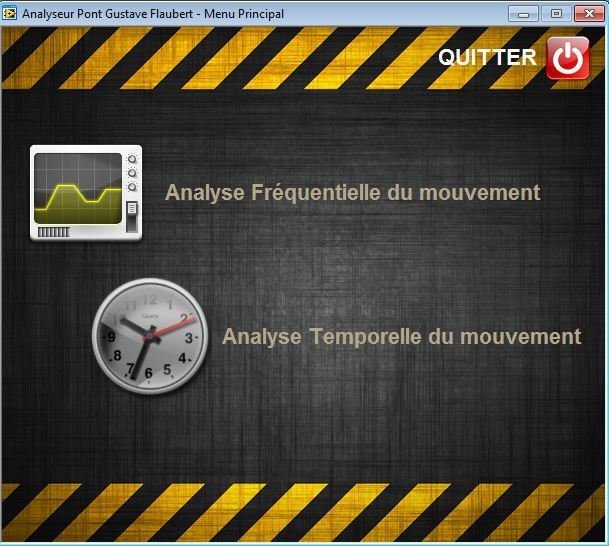

LabView

Adrien GAILLOT / Félix DUPONT

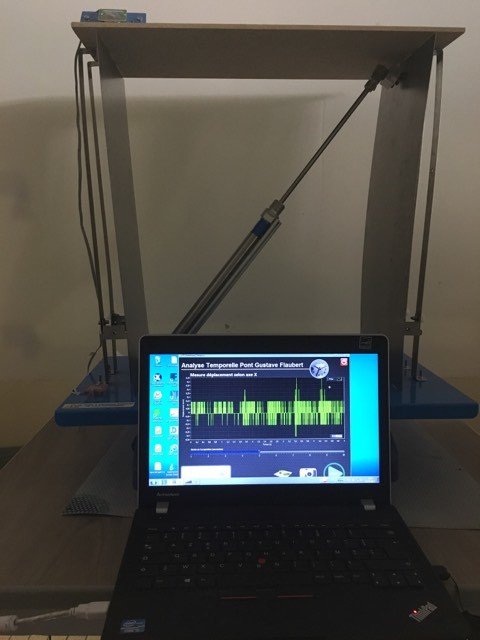

• Mise en place des plaques d'acier sur la maquette du pont Flaubert
•  Modélisation du bâtiment à l'aide de la plaque en bois
• Fixation de l'amortisseur

PROTOCOLE - 1

Adrien GAILLOT / Félix DUPONT

• Choix d'une fréquence du Pont Flaubert
• Réglage de l’amortisseur
• Observation des différentes amplitudes du bâtiment à l'aide du capteur pilier
• Acquisition des résultats grâce au logiciel
• Optimisation du réglage de l'amortisseur afin d'obtenir la structure la plus stable possible

PROTOCOLE - 2

Adrien GAILLOT / Félix DUPONT

ALLER PLUS LOIN

• Tracé d'une courbe des meilleurs coefficients d'amortissement en fonction de différentes fréquences

• Tracé d'un diagramme de Bode (Résonance)

Adrien GAILLOT / Félix DUPONT

SOURCES DE RECHERCHE

• IRMA Grenoble (www)
• Ebay (matériels)
• Plan-seisme.fr
