ŚWIATŁOWODY

1854

John Tyndall pokazał, że światło może być przenoszone przez zakrzywiony strumień wodny.

1880

Aleksander Graham Bell wynalazł fotofon - urządzenie do przekazywania dźwięków przy użyciu światła.

1930

Heinrich Lamm po raz pierwszy użył pęku włókien optycznych do wykonania obrazu wnętrza ciała pacjenta.

1965

W niemieckich laboratoriach opracowano w pełni działający kabel światłowodowy zdolny do przesyłania informacji, który został wykorzystany w misji Apollo 11.

Światłowody, to konstrukcje optyczne przenoszące falę elektromagnetyczną drogą wielokrotnych odbić. Z tego powodu zbudowane są one z rdzenia, pokrytego warstwą o niższym niż materiał rdzenia współczynniku załamania światła, zwaną płaszczem. Rozkład współczynnika załamania światła w rdzeniu (i płaszczu) decyduje o właściwościach światłowodu, koniecznych dla realizacji konkretnego rozwiązania układu optoelektronicznego. Wymagania stawiane światłowodom są tak różne, że nie jest możliwe wytwarzanie ich tylko jedną, uniwersalną metodą.

CO TO

?

JAK DZIAŁA?

GDZIE SIĘ
STOSUJE?

BUDOWA

CO TO

?

JAK DZIAŁA?

GDZIE SIĘ
STOSUJE?

Promień nr 1

Promień nr 2

Cała zasada działania opiera się na jednym prostym prawie fizycznym – całkowitego wewnętrznego odbicia.



Polega ono na odbiciu światła bez strat energii, nie towarzyszy mu załamanie światła.



kąt padania > kąt graniczny

CO TO

?

JAK DZIAŁA?

GDZIE SIĘ
STOSUJE?

Promień nr 1

Promień nr 2

Promień świetlny wędrujący w rdzeniu co jakiś czas napotyka naturalną granicę ośrodka – powierzchnię styku rdzenia i płaszcza. Dla pewnego granicznego kąta, przy konkretnych współczynnikach załamania obu materiałów zachodzi zjawisko całkowitego wewnętrznego odbicia.

CO TO

?

JAK DZIAŁA?

GDZIE SIĘ
STOSUJE?

  • Telekomunikacja (transmisja danych cyfrowych)
    • sieci komputerowe
    • rozgłośnie telewizyjne
    • zdalna kontrola i ostrzeganie
    • samoloty i statki
  • Medycyna
  • Układy połączeń optycznych
  • Oświetlanie pomieszczeń


CO TO

?

JAK DZIAŁA?

GDZIE SIĘ
STOSUJE?

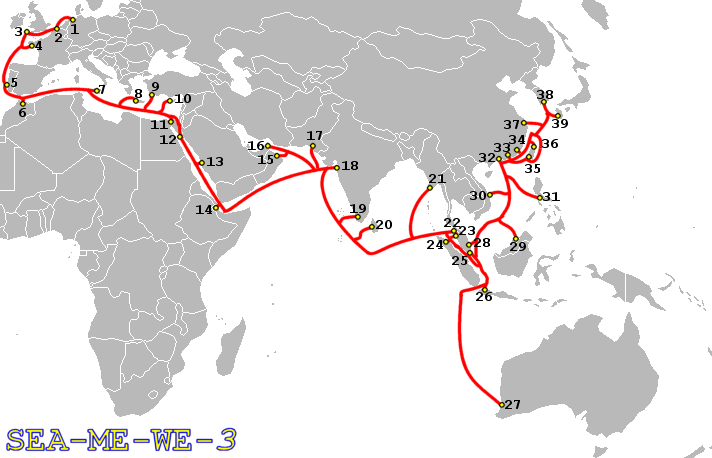

SEA-ME-WE 3 - najdłuższy światłowód na świecie o długości 39 tys. kilometrów.



Biegnie po dnie Morza Śródziemnego, łączy Europę z Bliskim Wschodem, Indiami, wschodnią Azją i Australią.
