Transferencia de Conocimiento del Stack Tecnológico CUIDASOFT

Deploy, Configuración, Mantenimiento e Integración con Superset y JasperReport

Marcelo Denis

Líder de Proyecto

mdenis@codelab.com.py

odelab S.A

17 de diciembre del 2024

Overview

1. Introducción

2. Arquitectura del Sistema

3. Estructura del Código

4. Proceso de Implementación

6. Mantenimiento

8. Reportes y Dashboard

5. Configuración de Servidores

7. Integración con SuperSet

9. Resumen

1. Introducción

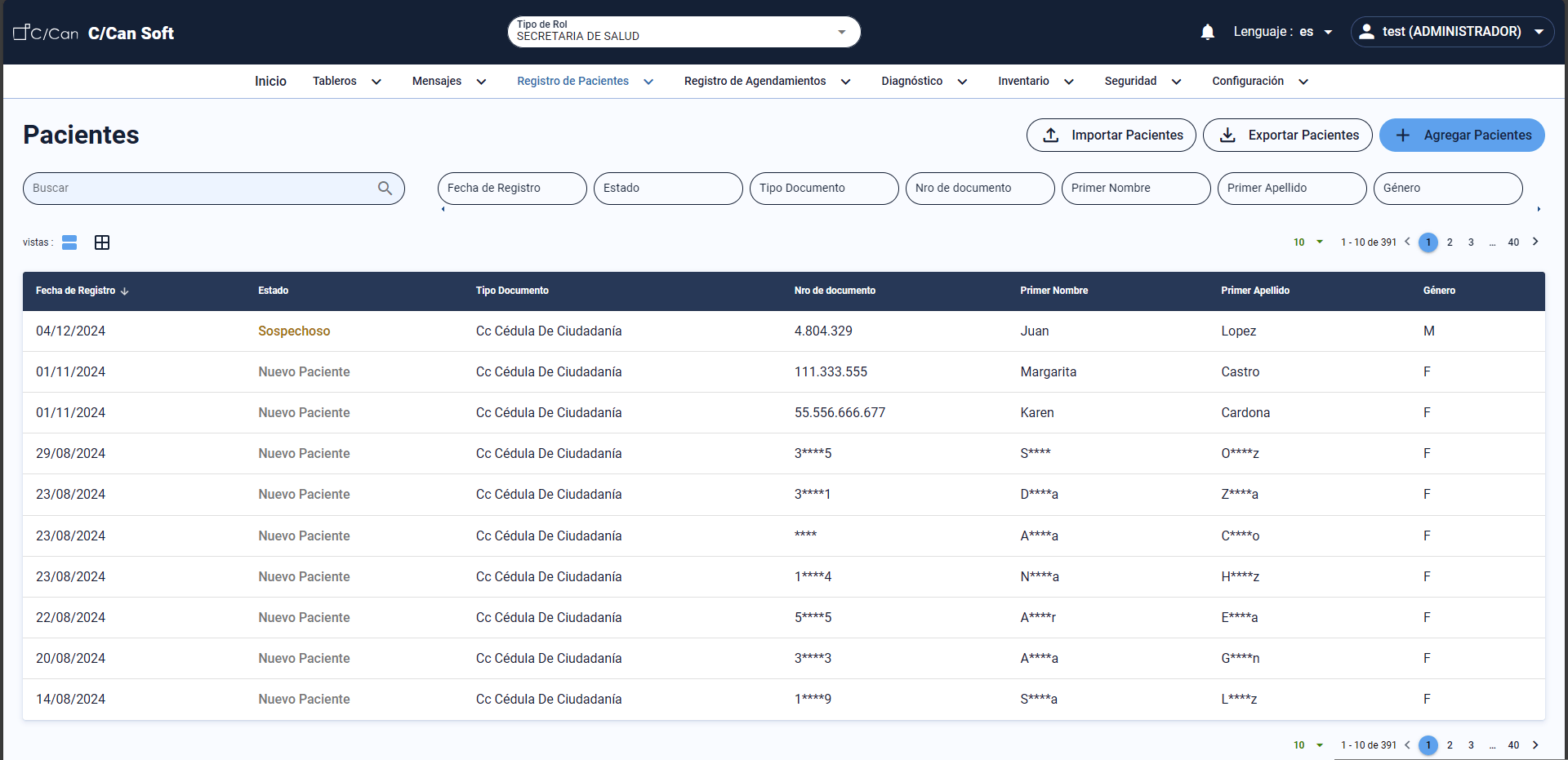

CUIDASOFT

Sistema empleado para el registro y monitoreo de pacientes diagnosticados con cáncer de mama.

Puntos a Detallar

Arquitectura del sistema

Descripción de la estructura del backend, frontend y la comunicación entre ambos componentes.

Estructura del código

Localización de la definición de los componentes y la organización de los proyectos.

Puntos a Detallar

Proceso de despliegue

Procedimientos detallados para la configuración y despliegue del sistema en un servidor.

Configuración de servidores y mantenimiento

Requerimientos mínimos, copias de seguridad automáticas y gestión de logs.

Integración con SuperSet y reportes

Procedimiento para la configuración e integración de dashboards y reportes en el sistema.

2. Arquitectura del Sistema

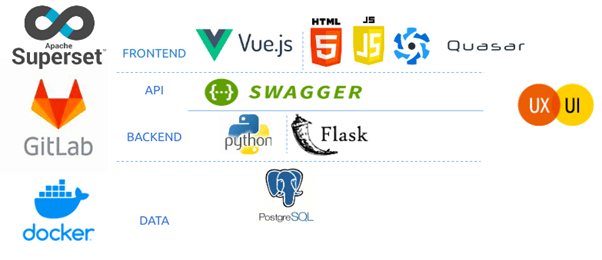

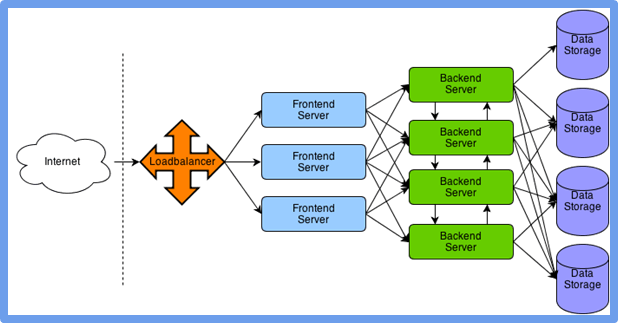

La arquitectura del sistema se basa en el patrón de arquitectura orientada a servicios web, donde se tienen proyectos backend y frontend independientes.

2. Arquitectura del Sistema

Frontend: Vue.js, Quasar, HTML5, CSS.
Backend: Python (Flask), Swagger.
Base de datos: PostgreSQL.

Tecnologías utilizadas

2. Arquitectura del Sistema

Docker: Contenedores.
Nginx: Servidor web.
GIT/GitLab: Control de versiones.
Superset: Dashboards.
JasperReports: Repotes.

Herramientas

3. Estructura del Código

Repositorio

https://gitlab.com/citycancerdigital/backend-service.

Backend

Carpetas principales:

models: Representación de las tablas de la base de datos.
resources: Lógica de negocio.
swagger: Documentación de la API.
dao: Acceso a los datos.
database: Scripts SQL iterativos.

Archivos clave:

app.py: Arranque principal del backend.
requirements.txt: Dependencias del sistema.
Dockerfile: Definición para el despliegue y construcción de imágenes.

3. Estructura del Código

Repositorio

https://gitlab.com/citycancerdigital/frontend-service.

Frontend

Carpetas principales:

src: Código fuente del frontend (Vue.js y Quasar).
public: Recursos estáticos (imágenes, íconos)

Archivos clave:

quasar.config.js: Configuración del framework.
Dockerfile: Despliegue del frontend.
index.html: Punto de entrada principal.
package.json: Dependencias y scripts del proyecto.

4. Proceso de Implementación

Servidor

El servidor debe tener instalado las siguientes herramientas:

Docker
Nginx
Git

4. Proceso de Implementación

Una vez seleccionado el directorio de trabajo, se debe seguir los siguientes pasos para arrancar el sistema:

1. Generar Nombre de Dominio para el Acceso al Sistema.

EJemplo: https://www.cuidasoft.org

Deploy

4. Proceso de Implementación

2. Generar Imágenes Docker de Backend y Frontend.

1. Backend

> git clone https://gitlab.com/citycancerdigital/backend-service.git

> pip install - requirements.txt

> docker build -t registry.gitlab.com/citycancerdigital/backend-service:<RELEASE|BRANCH>

Para la generación de imágenes se debe clonar los repositorios, restaurar las dependencias y generar las imágenes docker.

2. Frontend

> git clone https://gitlab.com/citycancerdigital/frontend-service.git

> npm install

> docker build -t registry.gitlab.com/citycancerdigital/frontend-service:<RELEASE|BRANCH>

4. Proceso de Implementación

3. Disponibilización de las Imágenes Docker al Servidor

Si no se tiene configurado CI/CD en gitlab, se debe realizar lo siguiente para disponibilizar las imágenes docker al servidor que levantará los servicios de BD, backend y frontend.

GitLab provee un mecanismo para automatizar la creación de las imágenes docker emplenado su repositorio. Mas detalle de como implementarlo en:

https://docs.gitlab.com/ee/ci/

Tipos de Generación de Imágenes

Interna: La generación de imágenes se realiza en el propio servidor.
Externa: La generación se realiza en un entorno externo al servidor. Es necesario realizar acciones para disponibilizar las imágenes.

4. Proceso de Implementación

Backend

> docker save -o ccan_backend.tar registry.gitl ab.com/citycancerdigital/backend-service:<RELEASE|BRANCH>

> scp ccan_backend.tar <USER>@<IP_O_DNS_SERVER>:/home/docker_images

> ssh <USER>@<IP_O_DNS_SERVER>

> sudo docker load -i /home/docker_images/ccan_backend.tar

Frontend

> docker save -o ccan_backend.tar registry.gitlab. com/citycancerdigital/frontend-service:<RELEASE|BR ANCH>

> scp ccan_frontend.tar <USER>@<IP_O_DNS_SERVER>:/home/docker_images

> ssh <USER>@<IP_O_DNS_SERVER>

> sudo docker load -i /home/docker_images/ccan_frontend.tar

4. Generación Externa de las Imágenes Docker

4. Proceso de Implementación

services:

db: image: postgres:14 environment: #POSTGRES_USER: cuidasoft POSTGRES_PASSWORD: cuidasot123 POSTGRES_DB: cuidasoft TZ: America/Bogota ports: - "5432:5432" volumes: - ./postgres:/var/lib/postgresql/data - ./database/:/docker-entrypoint-initdb.d/:ro networks: - backend

5. Configurar docker compose

En el fichero docker-compose.yml...

4. Proceso de Implementación

backend: image: registry.gitlab.com/citycancerdigital/backend-service:<RELEASE|BRANCH> environment: DB_USERNAME: 'postgres' DB_PASSWORD: 'cuidasoft123' DB_HOST: 'db' DB_DATABASE: 'cuidasoft' DB_SCHEMA: 'public' DB_PORT: '5432' TZ: America/Bogota

ports: - "5000:5000" networks: - backend - frontend depends_on: - db links: - db volumes: - uploaded_files:/usr/src/app/static/uploaded_files

5. Configurar docker compose

4. Proceso de Implementación

frontend: image: registry.gitlab.com/citycancerdigital/frontend-service:<RELEASE|BRANCH> environment: TZ: America/Bogota BACKEND_URL: <NOMBRE_DOMINIO_SERVIDOR>/api # Port 9000 mapped to the web server to avoid conflicts with the host's ports: - "9000:80" networks: - frontend depends_on: - backend volumes: - "./nginx/default.conf:/etc/nginx/conf.d/default.conf:ro" - "./bin/40-process-envars.sh:/docker-entrypoint.d/40-process-envars.sh:ro"

5. Configurar docker compose

4. Proceso de Implementación

en el fichero ./nginx/default.conf...

server { listen 80; server_name localhost;

client_body_buffer_size 50M; client_max_body_size 50M; large_client_header_buffers 4 16k;

location / { root /usr/share/nginx/html; index index.html index.htm; }

error_page 500 502 503 504 /50x.html; location = /50x.html { root /usr/share/nginx/html; }

location /api { proxy_pass http://backend:5000/api; }

}

5. Configurar docker compose

4. Proceso de Implementación

en el fichero ./bin/40-process-envars.sh...

#!/bin/bash

if [ "$STATIC_BACKEND_URL" != "" ]; then sed -i 's|STATIC_BACKEND_URL:"[a-zA-Z0-9\/:-_.&?]\+",|STATIC_BACKEND_URL:"'"$STATIC_BACKEND_URL"'",|g' /usr/share/nginx/html/assets/auth.*.js fi

if [ "$BACKEND_URL" != "" ]; then sed -i 's|BACKEND_URL:"[a-zA-Z0-9\/:-_.&?]\+",|BACKEND_URL:"'"$BACKEND_URL"'",|g' /usr/share/nginx/html/assets/auth.*.js fi

5. Configurar docker compose

4. Proceso de Implementación

networks: frontend: backend:

volumes: uploaded_files: driver: local driver_opts: type: none o: bind device: /home/cuidasoft/uploaded-deploy/uploaded_file

5. Configurar docker compose

4. Proceso de Implementación

Una vez verificadas las configuraciones deseadas se debe iniciar los contenedores con el siguiente comando:

> docker compose up -d

El servicio podrá ser accedido a través de: http://<IP_SERVIDOR|NOMBRE_DOMINIO>:80

Los contenedores se pueden detener con el siguiente comando:

> docker compose down

5. Administración de Contenedores

5. Configuración de Servidores

	Test	Producción
Memoria	4GB	8GB
CPU	Compartido 2 núcleos	Dedicado 4 nucleos
Almacenamiento	250GB	1TB
Sistema Operativo	Linux compatible con Docker	Linux compatible con Docker
Dominios	2 dominios (aplicación y superset)	2 dominios (aplicación y superset)
Certificado SSL	2	2

Especificaciones mínimas

6. Mantenimiento

Backups

Se recomienda realizar un backup semanal de los datos, esto incluye:

Backup de Base de Datos
Backup de archivos físicos levantados al sistema.

Se puede implementar mediante un script que se ejecute periódicamente vía crontab.

> sudo su > crontab -e > 0 3 * * 5 /home/cuidasoft/cuidasoft-deploy/script_backup_db_files.sh

6. Mantenimiento

#!/bin/bash

# Variables del fichero destino DATE=$(date +%Y%m%d) BACKUP_PATH="/home/cuidasoft/cuidasoft-deploy/backups/${DATE}/"

# Ejecutar creación del directorio mkdir $BACKUP_PATH

# Variables para el backup de BD CONTAINER_NAME="cuidasoft-deploy-db-1" DB_USER="postgres" DB_NAME="cuidasoft" BACKUP_FILE="${BACKUP_PATH}backup_${DB_NAME}_${DATE}.sql"

# Variables para la compresión del directorio DIRECTORY_PATH="/home/cuidasoft/cuidasoft-deploy/uploaded_files" DIRECTORY_BACKUP_FILE="${BACKUP_PATH}directory_backup_${DATE}.tar.gz"

# Ejecutar copia de seguridad docker exec $CONTAINER_NAME pg_dump -U $DB_USER -d $DB_NAME > $BACKUP_FILE

# Verificar el Éxito de la copia de seguridad if [ $? -eq 0 ]; then echo "Copia de seguridad de BD exitosa. Archivo: $BACKUP_FILE" else echo "¡Error! La copia de seguridad de BD ha fallado." fi

# Comprimir el directorio tar -czvf $DIRECTORY_BACKUP_FILE $DIRECTORY_PATH

# Verificar el éxito de la compresión del directorio if [ $? -eq 0 ]; then echo "Compresión del directorio exitosa. Archivo: $DIRECTORY_BACKUP_FILE" else echo "¡Error! La compresión del directorio ha fallado." fi

6. Mantenimiento

Logs

Se pueden visualizar a través de los logs de cada contenedor mediante:

Frontend
> docker logs -f <NOMBRE_CONTENEDOR_FRONTEND>

Backend
> docker logs -f <NOMBRE_CONTENEDOR_BACKEND>

Para el caso del backend, los logs se almacenan en un fichero diario en un directorio llamado “logs” ubicado en la raíz del código fuente del contenedor backend.

7. Integración con SuperSet

Implementación con docker compose

services: superset: build: context: ./superset dockerfile: dockerfile environment: - ADMIN_USERNAME=admin - ADMIN_EMAIL=admin@superset.com - ADMIN_PASSWORD=admin ports: - '8088:8088' volumes: - superset:/app/superset_home

volumes: superset: external: false

En el fichero docker-compose.yml...

7. Integración con SuperSet

Configuración de SuperSet

En el folder superset se encuentran los siguientes ficheros:

dockerfile
superset-init.sh
superset_config.py

7. Integración con SuperSet

Configuración de SuperSet

En el fichero dockerfile...

FROM apache/superset:3.1.0

USER root

ENV ADMIN_USERNAME $ADMIN_USERNAME ENV ADMIN_EMAIL $ADMIN_EMAIL ENV ADMIN_PASSWORD $ADMIN_PASSWORD

COPY ./superset-init.sh /superset-init.sh RUN chmod +x /superset-init.sh

COPY superset_config.py /app/ ENV SUPERSET_CONFIG_PATH /app/superset_config.py

USER superset

ENTRYPOINT [ "/superset-init.sh" ]

7. Integración con SuperSet

Configuración de SuperSet

En el fichero superset-init.sh...

#!/bin/bash

# create Admin user, you can read these values from env or anywhere else possible superset fab create-admin --username "$ADMIN_USERNAME" --firstname Superset --lastname Admin --email "$ADMIN_EMAIL" --password "$ADMIN_PASSWORD"

# Upgrading Superset metastore superset db upgrade

# Load examples superset load_examples

# setup roles and permissions superset superset init

# Starting server /bin/sh -c /usr/bin/run-server.sh

7. Integración con SuperSet

Configuración de SuperSet

En el fichero superset_config.py...

SESSION_COOKIE_SAMESITE = None ENABLE_PROXY_FIX = True PUBLIC_ROLE_LIKE_GAMMA = True FEATURE_FLAGS = { "EMBEDDED_SUPERSET": True, "HORIZONTAL_FILTER_BAR": True, "SSH_TUNNELING": True, "ENABLE_TEMPLATE_PROCESSING": True }

CORS_OPTIONS = { 'supports_credentials': True, 'allow_headers': ['*'], 'resources':['*'], 'origins': ['*'] } SECRET_KEY='q8FfRww3uCBD/XI/qdAw3JwNJfkLsK1CqXTNEJx3fRYj3b+Nz6TfKIJa' CSRF_ENABLED = False WTF_CSRF_ENABLED = False TALISMAN_ENABLED = False LANGUAGES = { "en": {"flag": "us", "name": "English"}, "es": {"flag": "es", "name": "Spanish"}, }

7. Integración con SuperSet

Integración con CUIDASOFT

# Variables de entorno desde el backend

SUPERSET_URL: https://dashboard.cuidasoft.org
SUPERSET_USERNAME: cuidasoftco
SUPERSET_PASSWORD: cuidasoftco
SUPERSET_DASHBOARD_ID: 01868858-898b-413f-9fc7-cd9f3a59f019

8. Reportes y Dashboard

Reportes

Los reportes son diseñados en JasperReports.

Las fuentes de los reportes se encuentran en el fichero "reports" de las fuentes del backend.

Los reportes son generados por el proyecto del backend en tiempo de ejecución.

Nuevos reportes deberán ser agregados en esa ubicación.

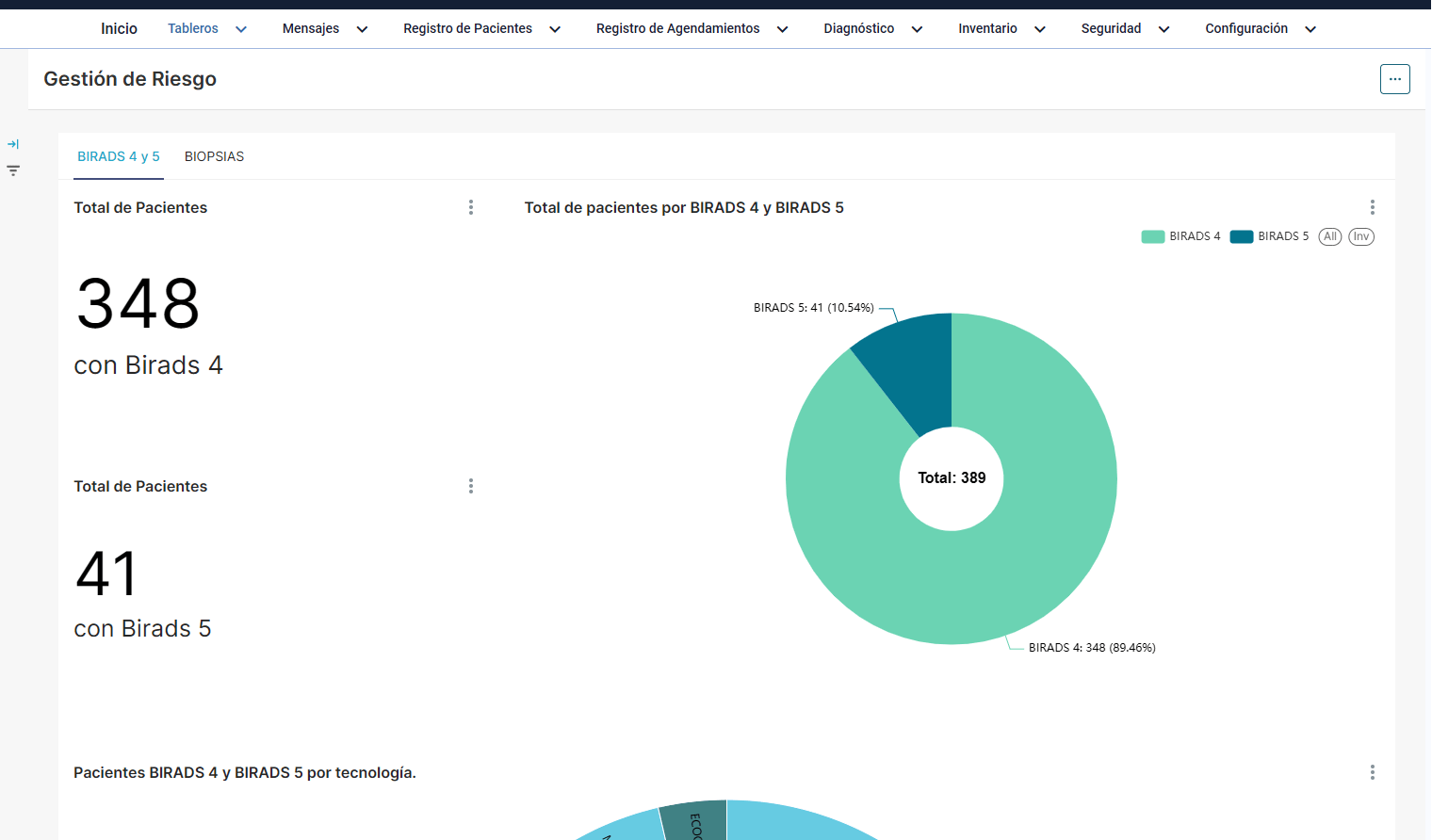

8. Reportes y Dashboard

Dashboards

Los dashboard deberán ser diseñados en la herramienta de SuperSet.

Cada dashboard genera un codigo identificador que deberá ser usado en la aplicación del frontend para integrarlo a CUIDASOFT.

9. Resumen

Puntos Clave

Arquitectura modular y escalable.
Estructura del código organizada.
Posibilidad de deploy automatizado con Docker y GitLab.
Integración de Superset para análisis de datos y dashboards.
Integración con JasperReports.

Transferencia de Conocimiento del Stack Tecnológico CUIDASOFT

Overview

1. Introducción

CUIDASOFT

Puntos a Detallar

Puntos a Detallar

2. Arquitectura del Sistema

2. Arquitectura del Sistema

2. Arquitectura del Sistema

Tecnologías utilizadas

2. Arquitectura del Sistema

Herramientas

3. Estructura del Código

3. Estructura del Código

Backend

3. Estructura del Código

Frontend

4. Proceso de Implementación

4. Proceso de Implementación

Servidor

4. Proceso de Implementación

Deploy

4. Proceso de Implementación

4. Proceso de Implementación

Tipos de Generación de Imágenes

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

4. Proceso de Implementación

5. Configuración de Servidores

5. Configuración de Servidores

Especificaciones mínimas

6. Mantenimiento

6. Mantenimiento

Backups

6. Mantenimiento

6. Mantenimiento

Logs

7. Integración con SuperSet

7. Integración con SuperSet

Implementación con docker compose

7. Integración con SuperSet

Configuración de SuperSet

7. Integración con SuperSet

Configuración de SuperSet

7. Integración con SuperSet

Configuración de SuperSet

7. Integración con SuperSet

Configuración de SuperSet

7. Integración con SuperSet

Integración con CUIDASOFT

8. Reportes y Dashboard

8. Reportes y Dashboard

Reportes

8. Reportes y Dashboard

Dashboards

9. Resumen

9. Resumen

Puntos Clave

Beneficios

Transferencia de Conocimiento del Stack Tecnológico CUIDASOFT

More from Marcelo Rafael Denis Meza
