Colajuoman

pH-titrauskuvaajan piirto, csv-tekeminen ja  tulkinta LoggerProlla

marika suovanen

Kerää pisteet tyhjään tai valmiiseen pohjaan.

Nimeä sarakkeet (Tilavuus ja pH) jos ei ole valmista pohjaa.

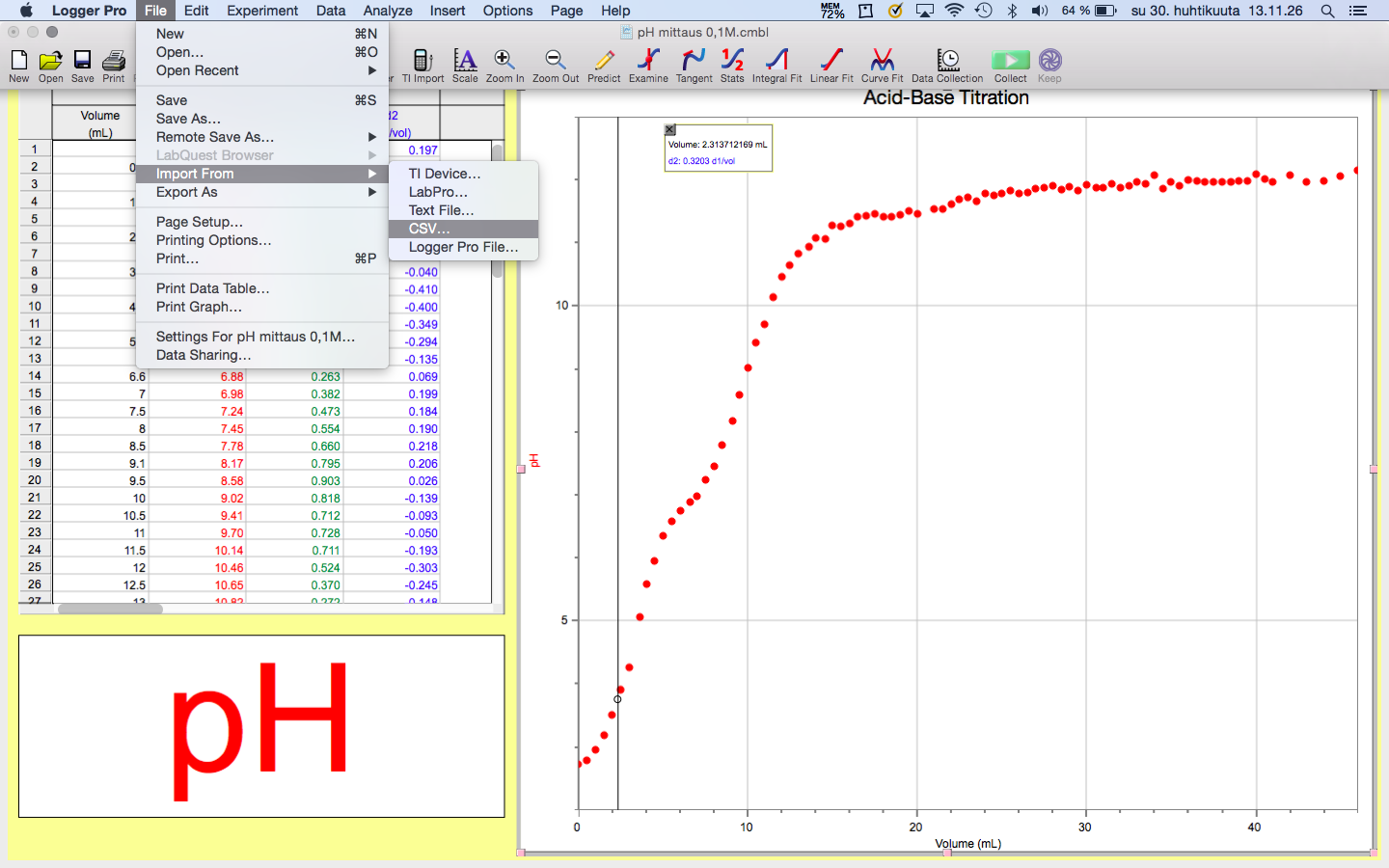

Klikkaa kuvaa ja valitse Kuvaajan asetukset (tai valitse ylhäältä Kuvaajan asetukset).

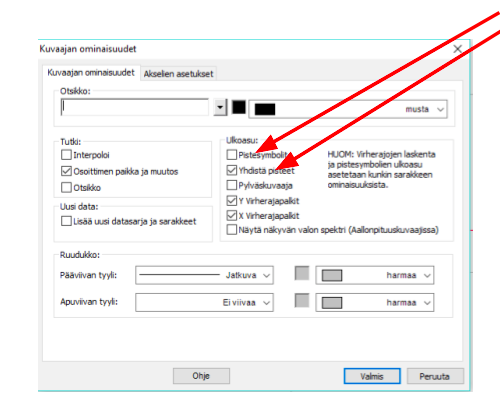

Lisää rasti kohtaan yhdistä pisteet ja ota rasti pois kohdasta pistesymbolit jos haluat

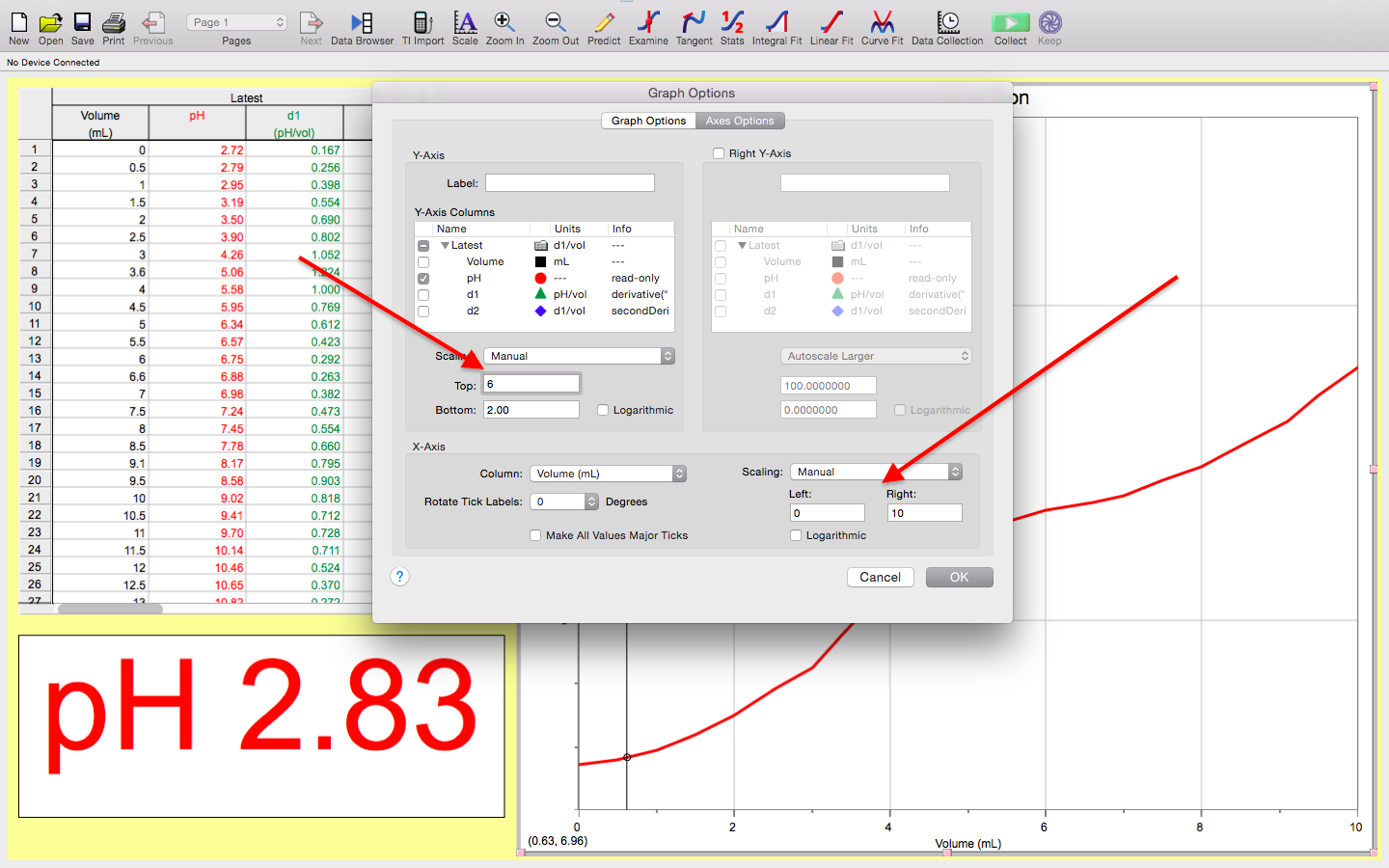

Skaalaa kuva sopivaksi (klikkaa kuvaa)

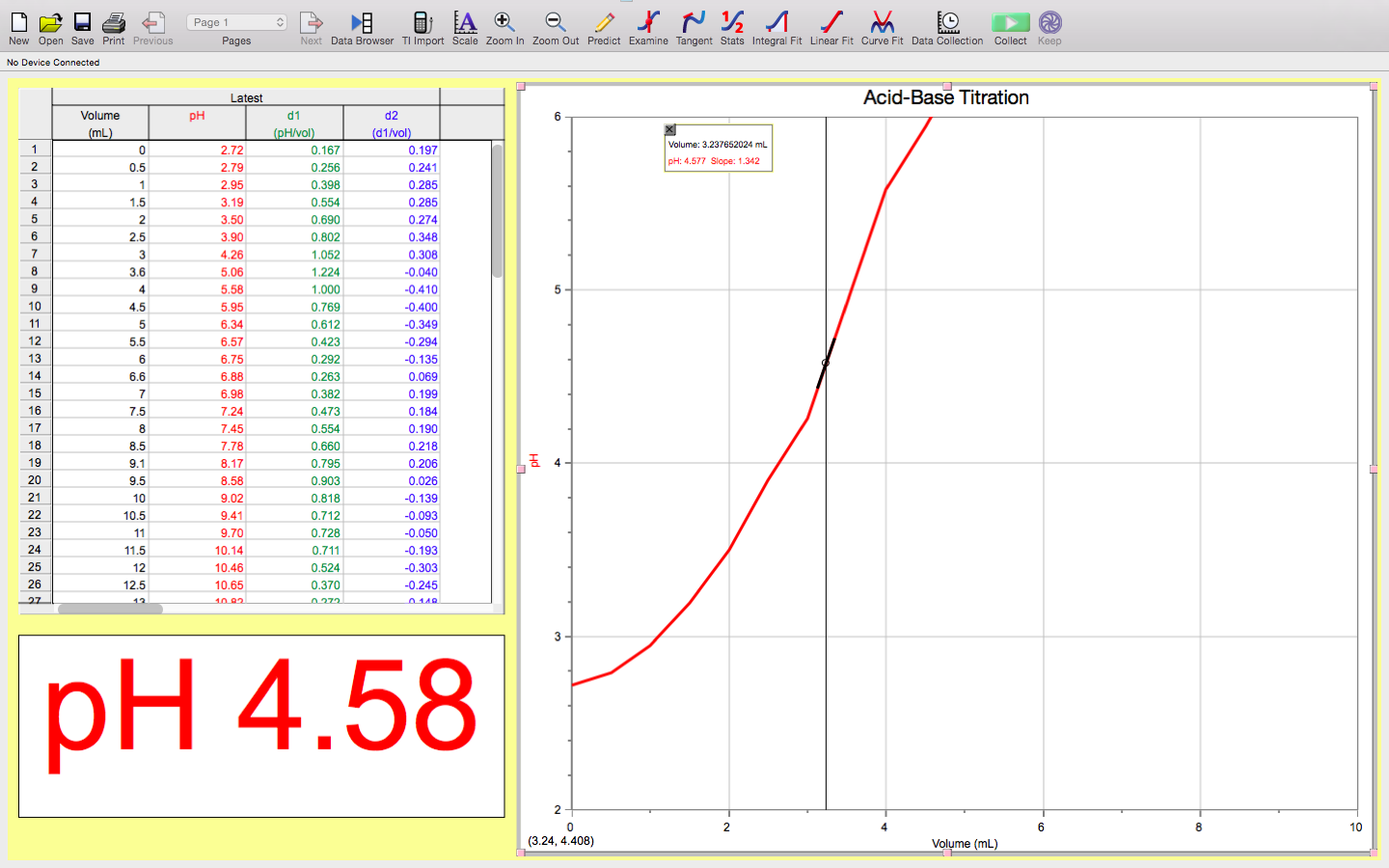

Tangenttitoiminnon avulla haetaan suurin kulmakerroin ja siinä on ekvivalenttikohta V1(NaOH) =3,2 ml

2.ekvivalenttikohta saadaan näkyviin kun skaalataan kuvaajaa suuremmaksi (klikkaa kuvaa) ja tangenttitoiminnolla haetaan suurin kulmakerroin. V2(NaOH)= 9,5 ml

Vaihdetaan kuvaajaksi D1 (klikkaa y-akselin pH-nimeä).

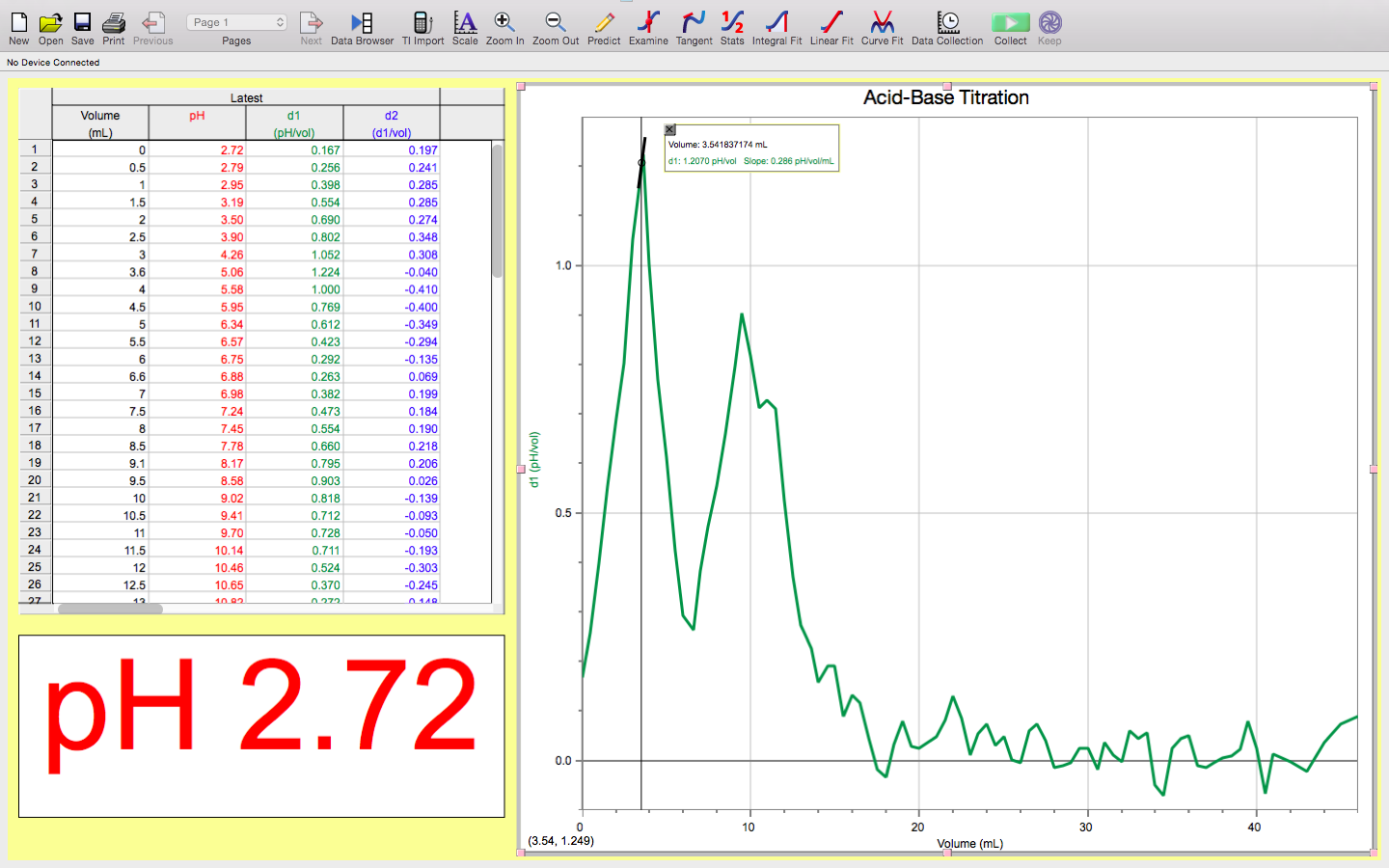

1.ekvivalenttikohta näkyy nyt korkeimmassa piikissä ja 2.ekvivalenttikohta toiseksi korkeimmassa piikissä.

V1(NaOH)= 3,5 ml

V2(NaOH) = 9,6 ml

Vaihdetaan näkymäksi D2 ja nyt ekvivalenttikohta näkyy x-akselin keikkauskohdassa V1(NaOH)= 3,5 ml

V2(NaOH)=9,6 ml

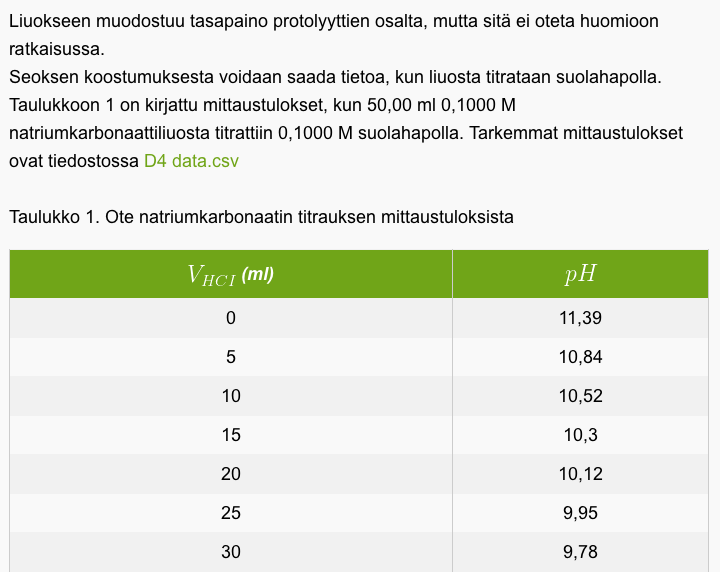

Seuraavaksi digabin esim. D4 mittausdatasta tehdyt kuvaajat

Jos tuloksissa on vain pH ja V, niin voi itse laskea D1 ja D2

Haetaan siis ekvivalenttikohta derivoinnin avulla

1. ​Valitse Data/Uusi laskettu sarake
2. ​Kirjoita nimeksi D1. Klikkaa kohtaan lauseke ja valitse funktio (diff ja int.laskenta /Derivaatta). Kirjoita sulkeisiin (“pH”, “Tilavuus”).

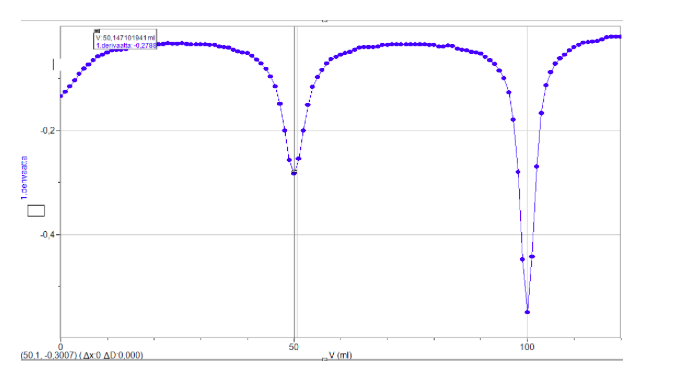

​Klikkaa näytöllä olevan kuvaajan y-akselilla olevaa nimeä pH.  Nyt näet kuvaajassa ekvivalenttikohdat huippujen kohdalla (käytä autoskaalausta jos kuvaaja ei ole riittävän suuri

Käytä esim. interpoloi-työkalua apunasi hakiessasi tarkat arvot huippukohtien (Analysoi/Interpoloi) tilavuuksille.

​Voit jatkaa samalla tavalla ja tehdä toisen derivaatan. Nimeä D2 (diff ja int.laskenta /ToinenDerivaatta ja  kirjoita sulkeisiin taas ( “pH”, “Tilavuus”).

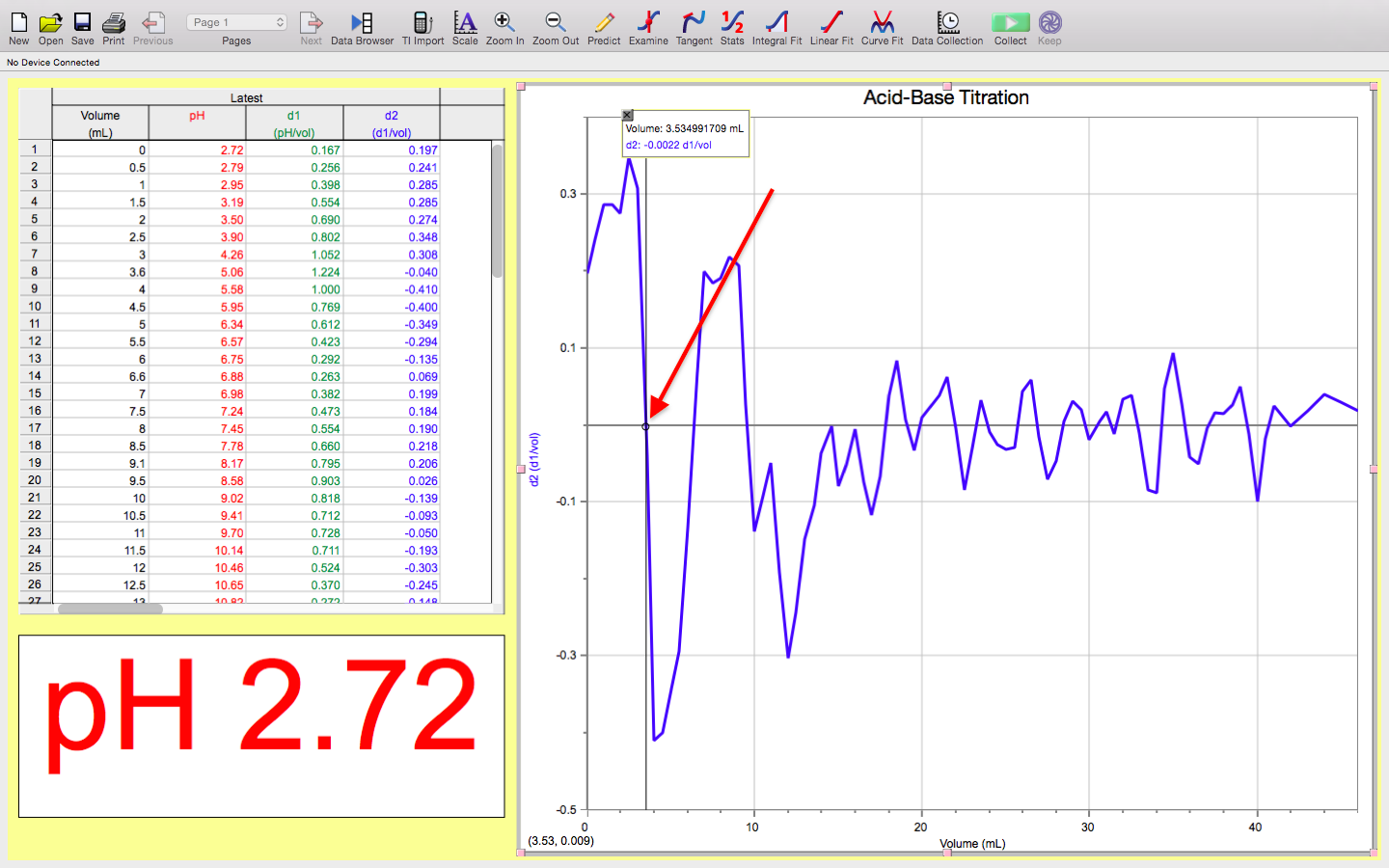

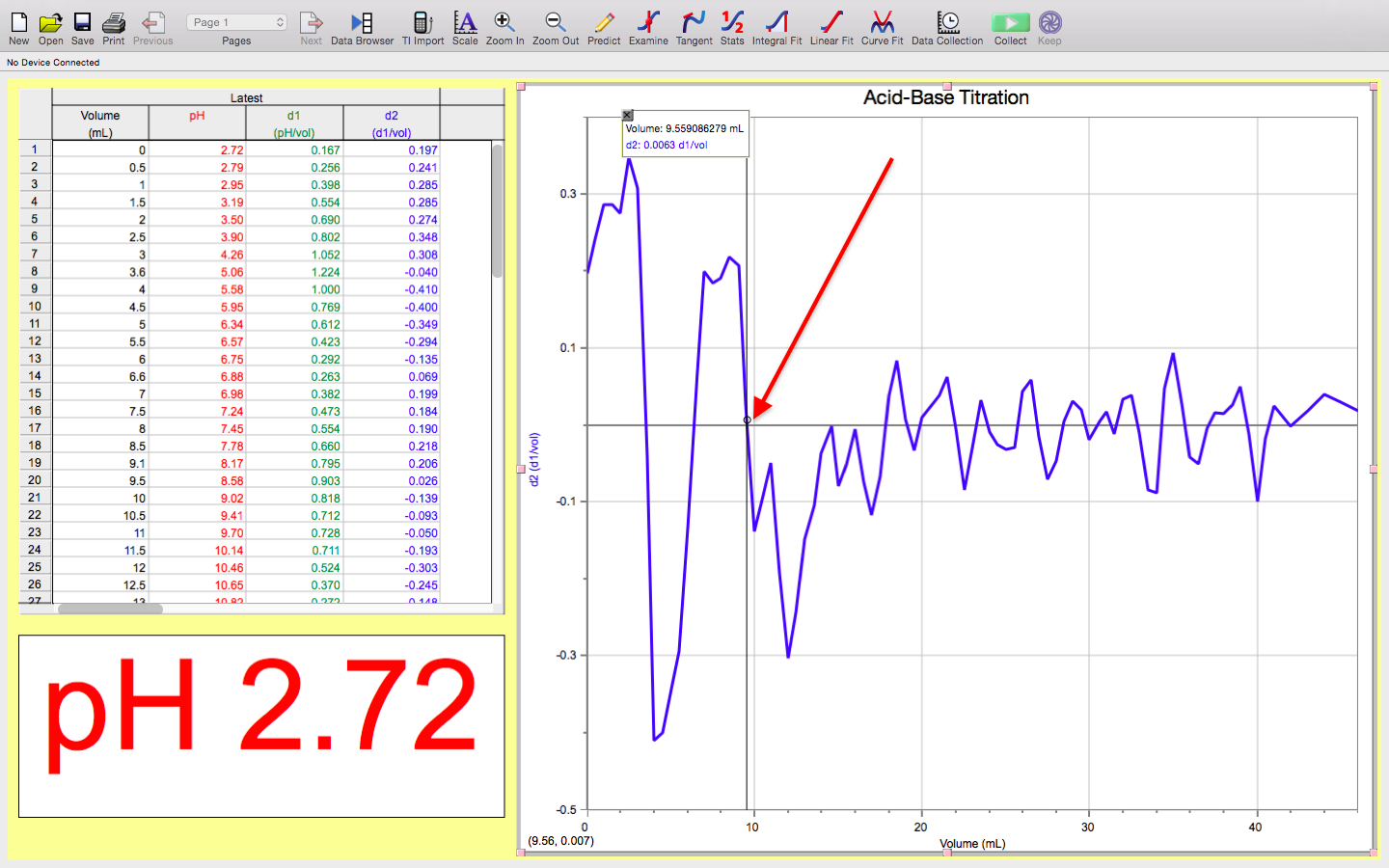

Nyt näet ekvivalenttikohdat vielä tarkemmin kuvaajan  nollakohdissa. Käytä autoskaalausta.Interpoloi.

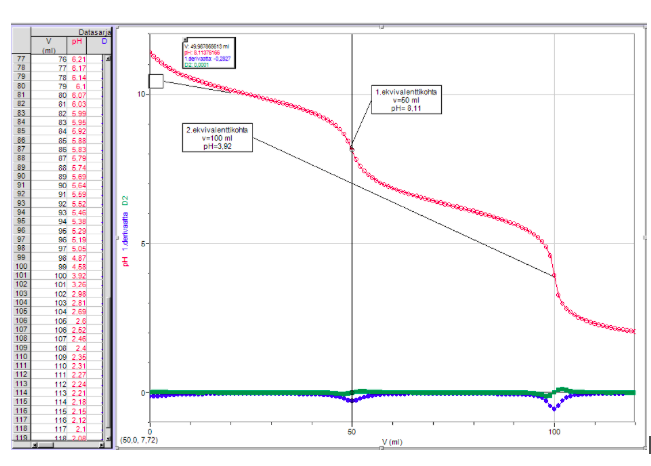

Kaikki kuvaajat voidaan myös ottaa samaan kuvaan.

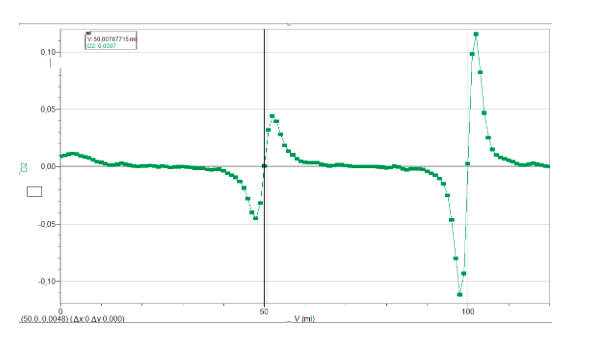

Klikkaa y-akselin nimeä ja saat valittua Kaikki yläpuolelta-valinnan. Nyt interpoloinnin avulla on helppo hakea ekvivalenttikohta kuvaajasta (D2=0)
