Solución de Software Libre para facilitar el acceso a dispositivos criptográficos para firma digital desde los navegadores web modernos

Marta Solano y Luis Zárate

Universidad de Costa Rica

Escuela de Ciencias de la Computación e Informática

2021

Antecedentes

Antecedentes del País

• MICITT y el Gobierno han normado a favor de promover el uso de firma digital
  • Ley 8454 (Asamblea Legislativa, 2005)
  • Reglamento N°33018 (MICITT, 2006)
• BCCR como administrador de CA SINPE
  • Algunos bancos públicos y privados para registro de usuarios finales
• Ley 9416 (Asamblea Legislativa, 2016)
  • Obligatoriedad de firma digital para registro de accionistas
• Reciente lanzamiento del servicio del BCCR de firmado y validación de documentos para Personas Jurídicas
• Pandemia del COVID-19

Antecedentes del Proyecto

• Applets de Java
• Extensiones para cada Navegador Web
• Uso de Aplicaciones Nativas Invocadas Mediante Protocolo a la Medida
• Residente en el Cliente Proveyendo Servicio HTTPS
• Intermediación de una Institución Autorizada y Cliente Residente (FVA-BCCR)
• Proyecto de Firma Digital de la UCR

Diseño de la Solución

Descripción del Proyecto

• Modelo de comunicación capaz de proporcionar servicios de firmado, autenticación y validación de documentos electrónicos haciendo uso de los servicios del BCCR (sin depender del banco).  Consiste en:
  • Una plataforma de servicios web (SIFAV)
  • Un cliente para personas consumidor de la plataforma
  • Un sistema de comunicación con el Firmador BCCR

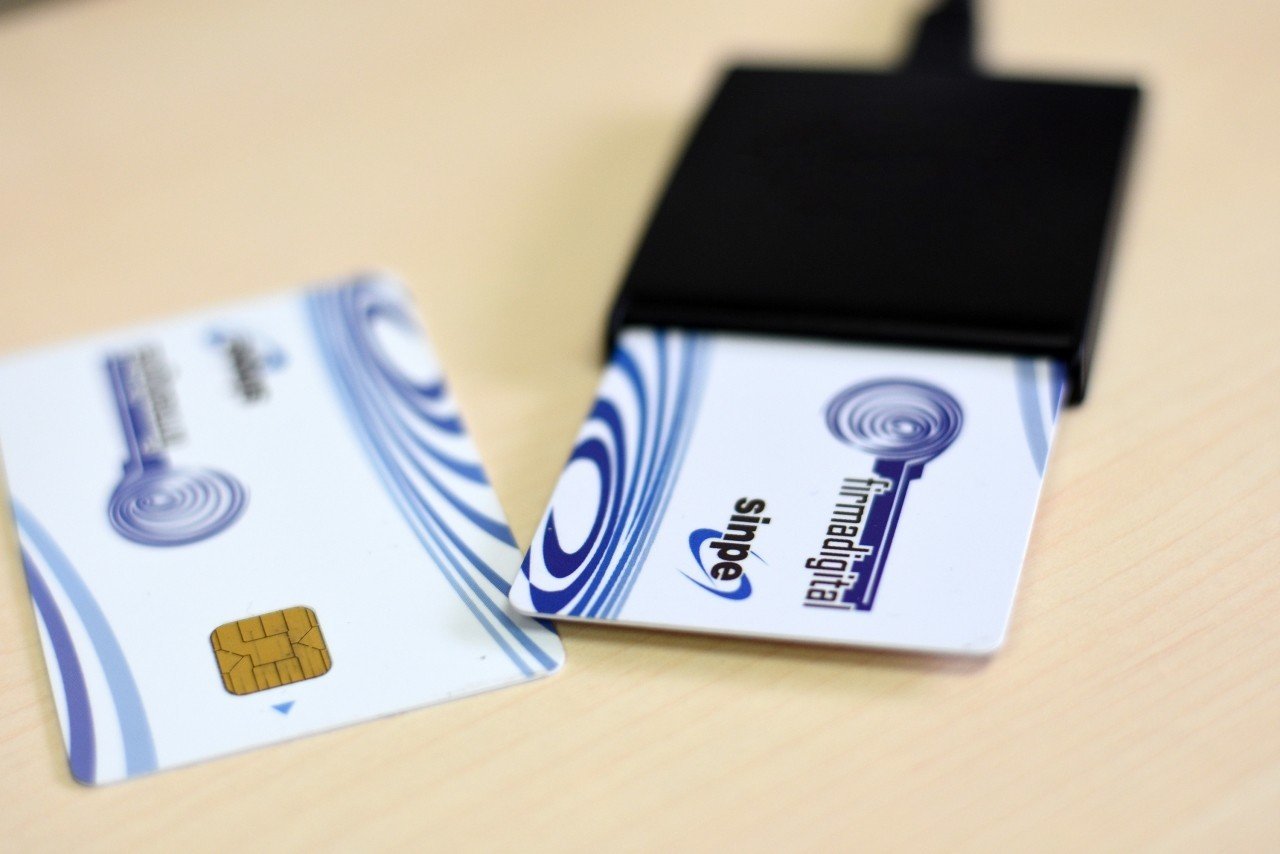

  • Un módulo de comunicación con la Tarjeta PKCS11
  • Un prototipo de ventanas para aplicaciones de instituciones
  • Un sistema de simulación de los servicios del BCCR (para pruebas)

Arquitectura de la Solución

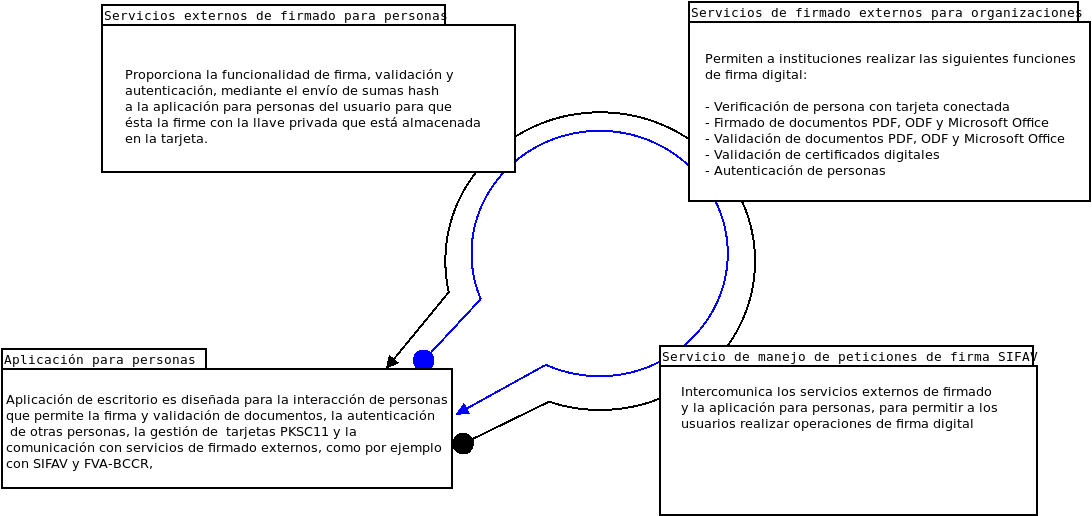

Diagrama de Componentes Generales de la Aplicación

Arquitectura de la Aplicación para Personas

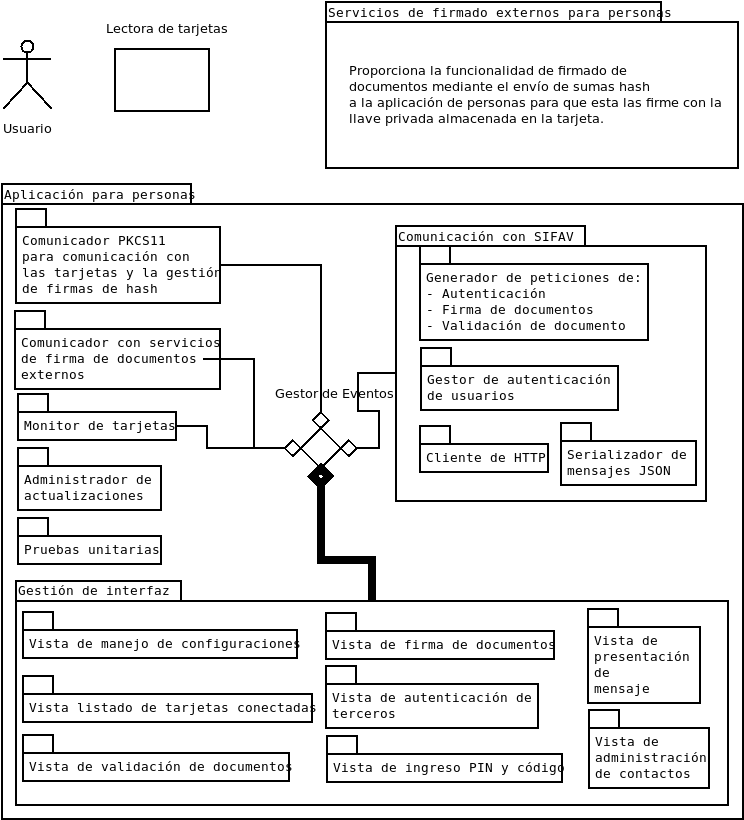

Diagrama de Módulos de la Aplicación para Personas

Arquitectura de la Aplicación para Personas

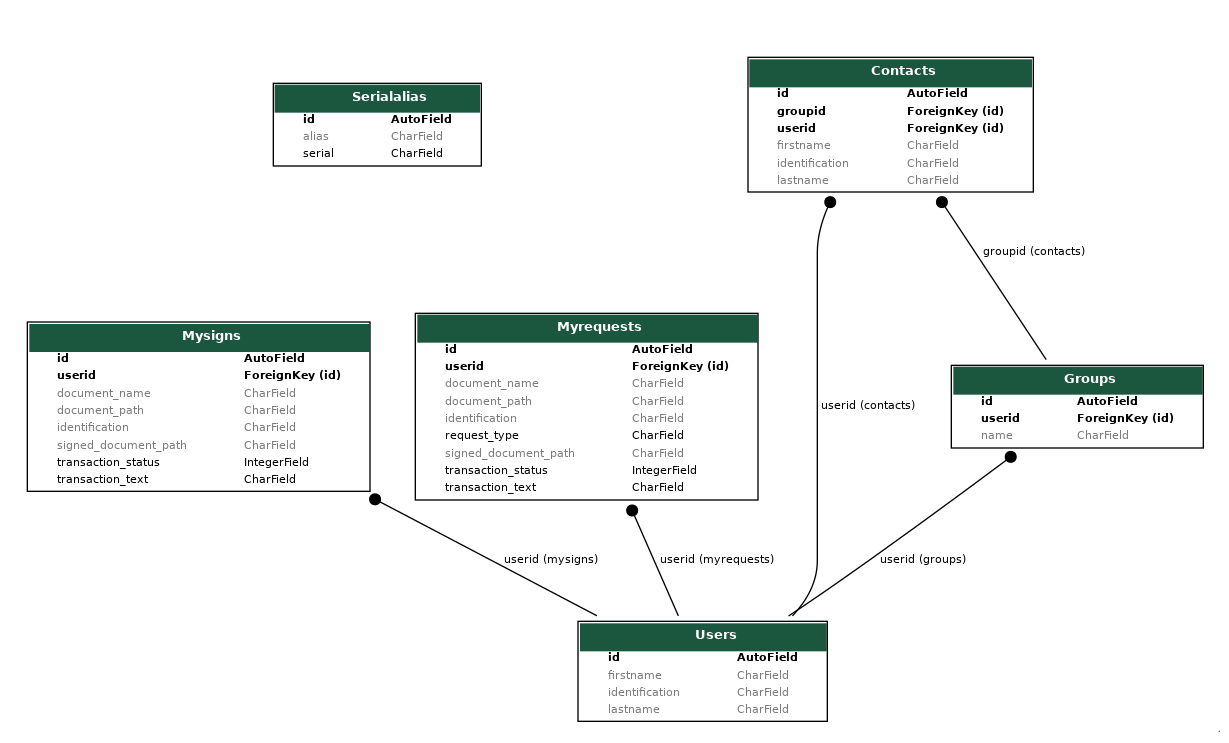

Base de Datos de la Aplicación para Personas

Arquitectura de la Aplicación para Personas

Uso de la Base de Datos en la Aplicación para Personas

Arquitectura de SIFAV

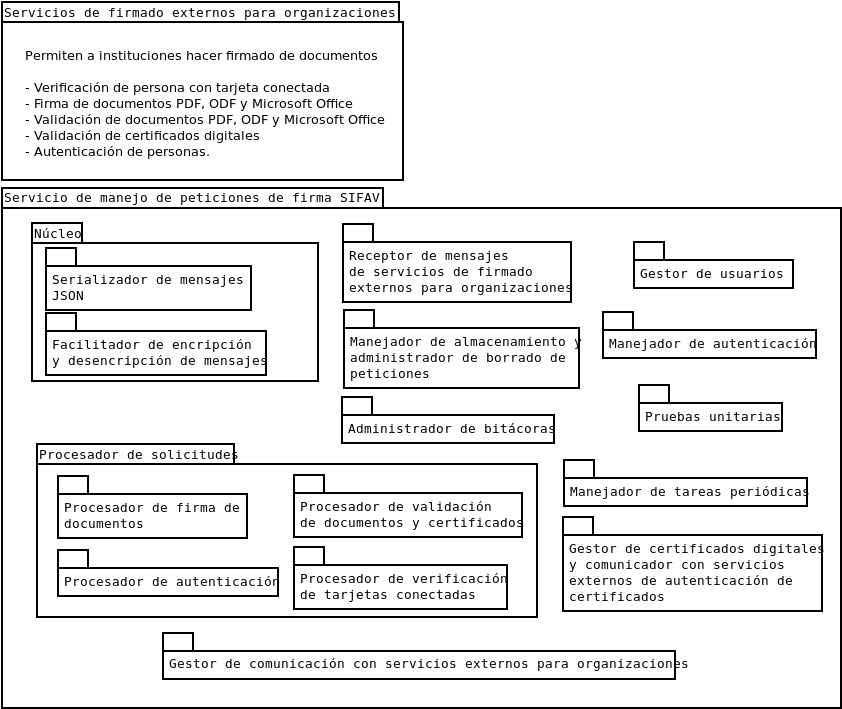

Diagrama de Módulos de la Aplicación SIFAV

Arquitectura de SIFAV

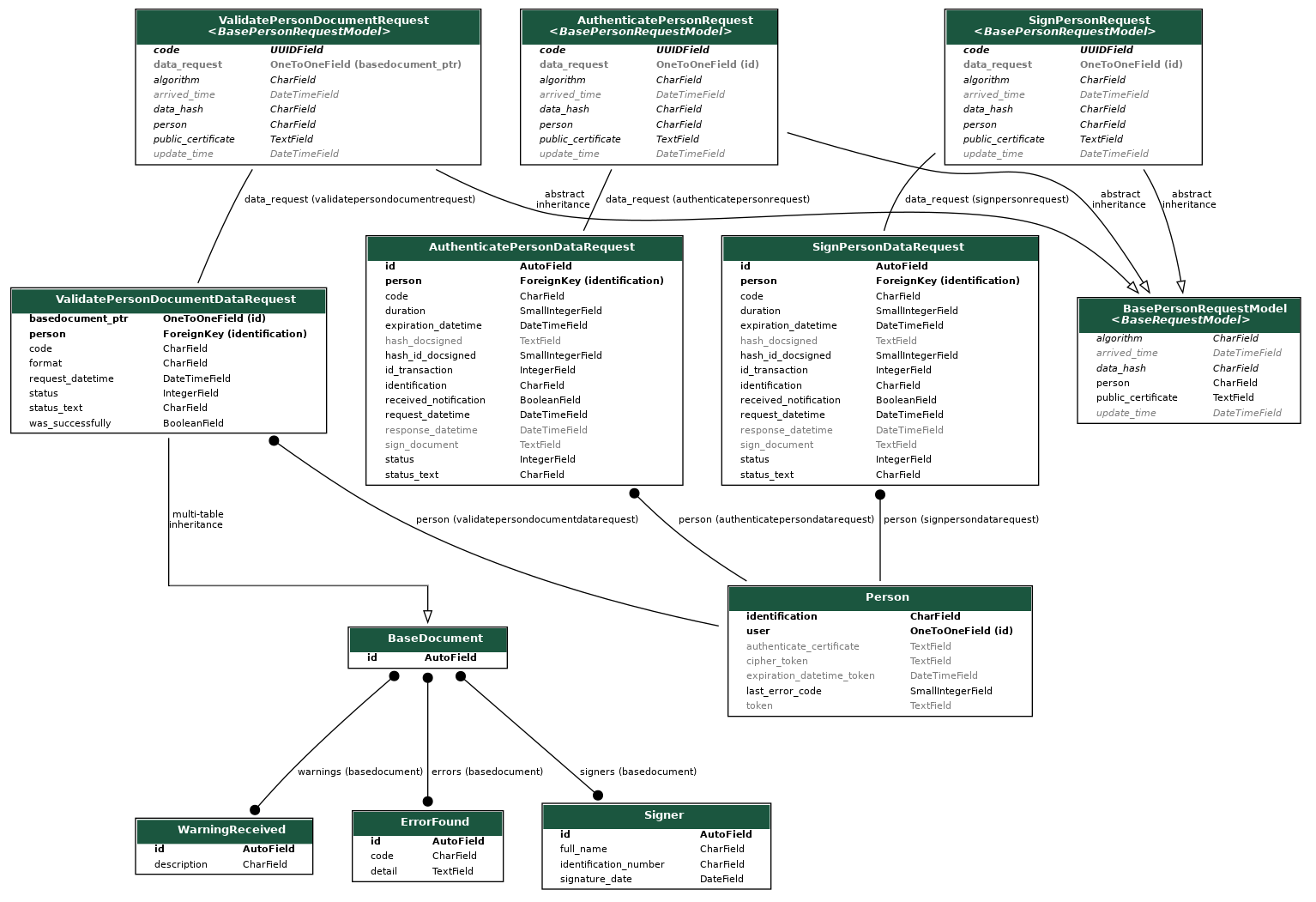

Base de Datos de SIFAV (1)

Arquitectura de SIFAV

Base de Datos de SIFAV (2)

Flujo de Datos

Flujo de Autenticación de la Aplicación para Personas en SIFAV

Flujo de Firma de Documentos y Autenticación de Personas

Flujo de Validación de Documentos

Implementación del Prototipo

Herramientas Utilizadas (1)

• Solo se utilizó software con licencia OpenSource
  • ​Excepto bibliotecas de manejo de las tarjetas PKCS11
    • ​No existe una biblioteca abierta equivalente
• ​​Lenguaje de programación
  • ​Python 3.6
• Sistemas operativos de ​desarrollo
  • ​GNU/Linux Debian 10
  • MacOS Catalina
• ​Servidor para ejecución de SIFAV
  • ​GNU/Linux Debian 10
• Secciones web con posibilidad de crear imágenes Docker​​​

Herramientas Utilizadas (2)

​Aplicación para Personas

• SQLite3
• PyQt5
• PyCryptodome
• Pyscard / Python-pkcs11
• PyInstaller​​
• Requests

​Aplicación SIFAV

• ​PostgreSQL
• Django
• Django Rest Framework
• PyCryptodome / Cryptography
• Memcached
• RabbitMQ
• Celery
• PyUnit / Nose Test

Código Fuente

• Aplicación para Personas
  • ​https://github.com/luisza/dfva_client/
• Servicio de Intermediación de Firma, Autenticación y Validación (SIFAV)
  • https://github.com/luisza/dfva
• Pyfva (Módulo de Comunicación con el BCCR)
  • https://github.com/luisza/pyfva
• Ventanas para la Aplicación de Instituciones
  • https://github.com/luisza/dfva_html

Documentación Externa

• Aplicación para Personas
  • No se ha realizado documentación externa escrita
• Servicio de Intermediación de Firma, Autenticación y Validación (SIFAV)
  • https://dfva.readthedocs.io/es/latest/
• Pyfva (Módulo de Comunicación con el BCCR)
  • https://pyfva.readthedocs.io/
• Ventanas para la Aplicación de Instituciones
  • https://github.com/luisza/dfva_html/wiki

Empaquetado

• Aplicación para Personas
  • https://travis-ci.com/github/luisza/dfva_client/
• Servicio de Intermediación de Firma, Autenticación y Validación (SIFAV)
  • ​Aplicación que atiende a la aplicación para personas
    • https://github.com/luisza/dfva/blob/master/Dockerfile​
  • ​​Aplicación de recepción de notificaciones usando Nginx
    • https://github.com/luisza/dfva/blob/master/DockerfilReceptor
  • ​Aplicación de recepción de notificaciones usando Apache
    • https://github.com/luisza/dfva/blob/master/DockerfileReceptorApache​
• Pyfva (Módulo de Comunicación con el BCCR)
  • https://pypi.org/project/pyfva/
• Ventanas para la Aplicación de Instituciones
  • No se empaquetó

Pruebas del Prototipo

Pruebas para Garantizar el Cumplimiento de la Normativa Nacional

• Ley 17046 - Ley Marco sobre el Resguardo de la Neutralidad Tecnológica en el Gobierno Electrónico y los Derechos de los Usuarios
• Ley 8454 - Ley de Certificados, Firmas Digitales y Documentos Electrónicos
• EEFDI - Estándar Físico de Firma Digital: Serie de normas y procedimientos
• EEFDI - Estándar Electrónico, Servicios Firma Digital en Internet: Serie de Normas y Procedimientos
• EEFDI - Firmador BCCR: Servicios para personas físicas, Serie de normas y procedimientos
• Decreto N°33018 - Reglamento a la Ley de Certificados, Firmas Digitales y Documentos Electrónicos
• Política de Formatos Oficiales de los Documentos Electrónicos Firmados Digitalmente

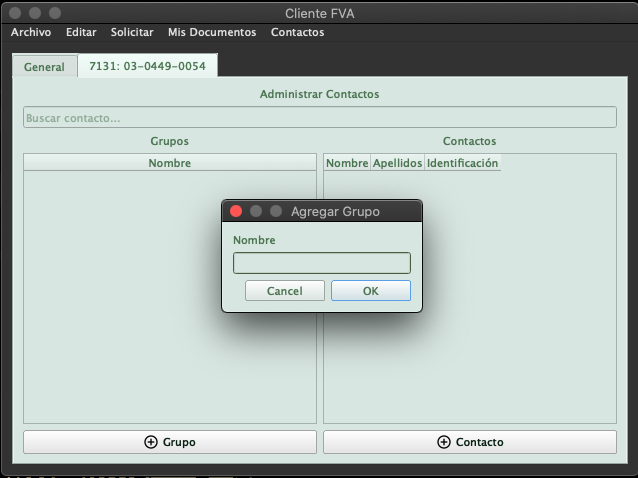

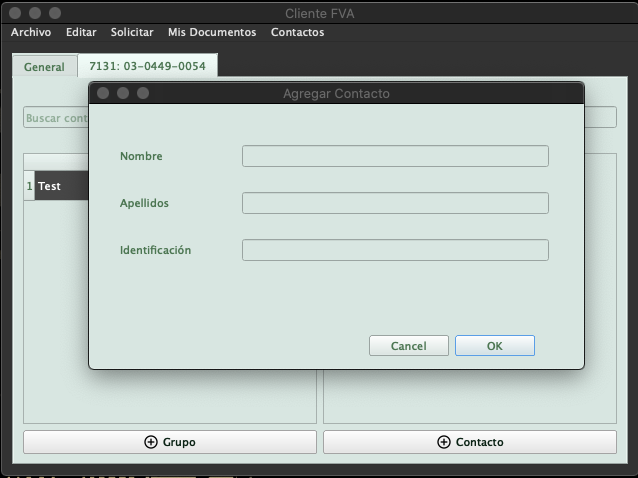

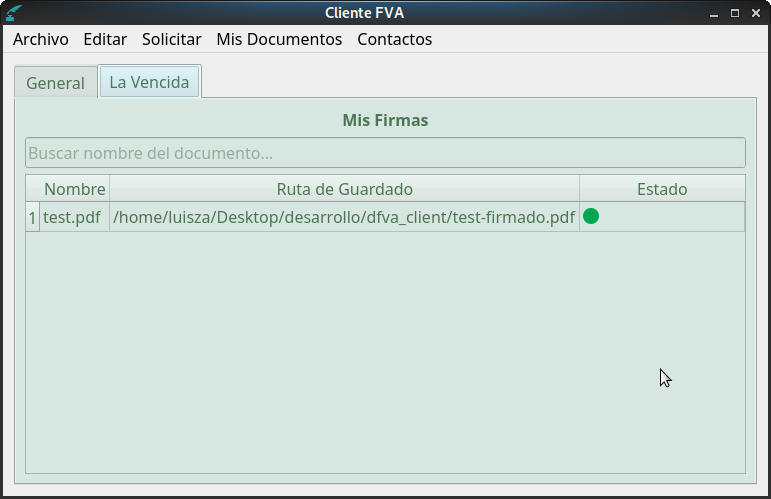

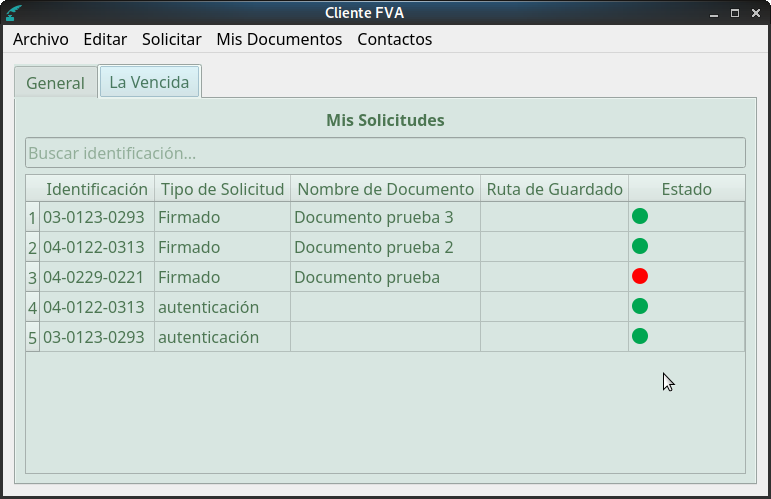

Pruebas Funcionales de la Aplicación para Personas

• Las lista y ejecución de las pruebas se realizó según las ventanas de la aplicación y el orden del menú

• Funcionalidades y comunicaciones de más alto nivel importantes de mencionar
  • Comunicación con SIFAV
  • Conexión con la tarjeta PKCS11
    • ​Única sección con pruebas que no pudieron repararse
      • Cuando no se poseen los módulos de PKCS11
  • Comunicación con el BCCR mediante SignalR

Pruebas Funcionales de SIFAV

• Pruebas Manuales
  • Parte del proceso de solicitud para usar el servicio del BCCR
  • Para cada punto de acceso y los datos transmitidos
• Pruebas Unitarias
  • Para cumplir con el documento "Ambiente de Pruebas Servicio FVA, Firmador BCCR - Detalles Técnicos, versión 1.5"
  • Para probar que el API expuesto permita el correcto envío de solicitudes
    • Desarrollo de un simulador del servicio Firmador BCCR para evitar utilizar los servicios de producción durante el desarrollo y asegurar el correcto comportamiento en casos de excepción
• Pruebas Unitarias que posee soapfish
  • A nivel de comunicación entre SIFAV y el servicio de aplicaciones de terceros mediante SOAP

Pruebas No Funcionales de la Aplicación para Personas

• La aplicación es intuitiva
  • Los mensajes presentados en condiciones error o información son fácilmente identificables
  • Provee ayuda visual adecuada
  • Es adaptable a diferentes tamaños de pantalla
  • Cuenta con elementos de ayuda sobre su utilización
• La aplicación es segura
  • A nivel de comunicaciones
  • En la manipulación de datos
  • En el manejo del pin de la tarjeta

Pruebas No Funcionales de SIFAV

• Comunicaciones seguras
  • Con la aplicación externa
  • Con la aplicación para personas
• Al menos existe una configuración segura que proteja el certificado de agente proporcionado por el banco
• Los documentos
  • No son expuesto a terceros no autorizados
  • No pueden ser alterado en ningún momento durante la transmisión
  • Solamente existen en la plataforma solamente lo suficiente para que se pueda retransmitir ya firmado cuando se obtiene

Conclusiones y Recomendaciones

Conclusiones

• Es posible desarrollar una solución nacional de firma digital multiplataforma
• Servicios ofrecidos por el BCCR pueden ser extendidos y mejorados
• Documentación pública existente por parte del BCCR para desarrolladores es escasa y limitada
  • Aún así, hay una amplia documentación privada que puede servir de base para proyectos sin comprometer la seguridad de las plataformas
• Comunicación con dispositivos PKCS11 y los componentes de firmado existen para otros lenguajes de programación además de Java y C#
• Este proyecto puede ser usado como base para la mejora de los servicios ofrecidos a la población del país
• Es posible implementar soluciones que permitan un uso más completo, estándar y generalizado de firma digital al usuario promedio
• Se pueden aprovechar los beneficios del desarrollo de software libre para implementar soluciones de este tipo y su constante actualización

Recomendaciones Relacionadas con el Software Desarrollado

• Estudiar la posibilidad de ejecutar todas las pruebas dispuestas por el BCCR antes de considerarlo software de producción
• Trabajar con el BCCR en la mejora de los procesos para que la comunicación entre sus servicios y las personas sea tomada en cuenta en los diseños y futuros desarrollos
• Hacer un análisis más exhaustivo de seguridad al software desarrollado
• Realizar un proceso de pruebas con una cantidad de usuarios mayor
• Optimizar al máximo todas las secciones del código implementadas antes de difundir la aplicación
• Incorporar otros idiomas y lenguas dentro de la aplicación
• Mejorar la duración del proceso de firmado y validación para documentos grandes

Recomendaciones al Sistema Nacional de Firma Digital

• Construir un entorno más amplio para la discusión de aspectos relacionados con los procesos de desarrollo de aplicaciones de firma digital
• Favorecer los desarrollos de código abierto donde comprender y analizar lo que hacen las aplicaciones realmente
• Construir bibliotecas en diferentes lenguajes de programación para conectarse a los servicios del BCCR y la integración con los gestores de archivos de los sistemas operativos para favorecer el uso global y sin limitaciones de la plataforma nacional
• Fomentar la cultura de soporte comunitario remunerado

Demostración y Preguntas
