Standart:

PN - HD 60364-4-41

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień normy IEC 61140:2001 i równoważnej normy polskiej PN-EN 61140 . Dokument ten został już zatwierdzony i w grudniu 2005 r. został ustanowiony jako norma IEC 60364-4-41:2005 .

Postanowienia zawarte w tej normie znalazły się w europejskim dokumencie normalizacyjnym HD 60363-4-41:2007, któremu 10 maja 2007 r. nadano status polskiej normy PN-HD 60364-4-41:2007 . Norma ta zastępuje  dotychczasowe polskie normy:

• PN-IEC 60364-4-41:2000,

• PN-IEC 60364-4-46:1999,

• PN-IEC 60364-4-47:2001,

• PN-IEC 364-4-481:1994.

W normie PN-HD 60364-4-41 , tak jak w normie PN-EN 61140 , stosowane są terminy „środek ochrony”, „środek ochrony podstawowej”, „środek ochrony przy uszkodzeniu”. Każdy z tych terminów oznacza co innego. Użycie terminu „środek ochrony” oznacza środek (system) składający się ze środka (elementu) ochrony podstawowej i środka (elementu) ochrony przy uszkodzeniu lub jest środkiem (elementem) spełniającym równocześnie obie funkcje.

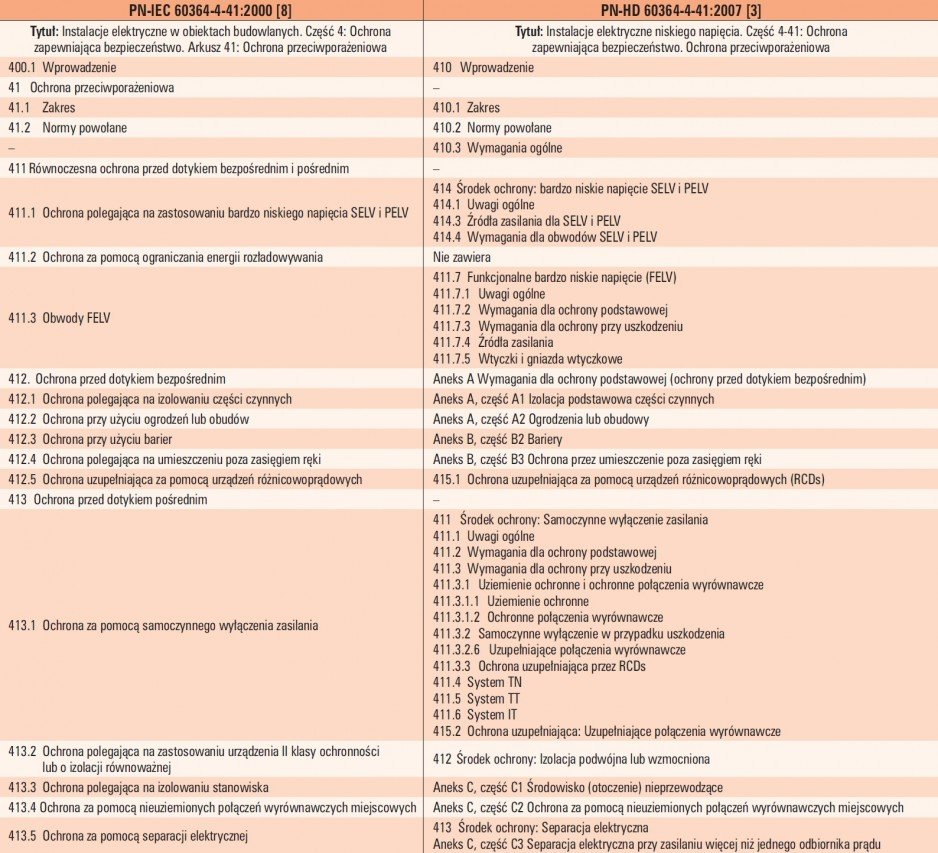

Normy IEC 60364-4-41  oraz PN-HD 60364-4-41 zawierają następujące działy i aneksy:

SELV: (ang. Separated or Safety Extra-Low Voltage) - obwód o napięciu znamionowym bardzo niskim  bez uziemienia funkcjonalnego.

PELV (ang. Protected Extra-Low Voltage) – obwód o napięciu znamionowym bardzo niskim, z uziemieniem roboczym, zasilany ze źródła bezpiecznego zapewniający niezawodne oddzielenie elektryczne od innych obwodów.

FELV (ang. Functional Extra-Low Voltage) – obwód o napięciu znamionowym bardzo niskim, niezapewniający niezawodnego oddzielenia elektrycznego od innych obwodów, a napięcie niskie stosowane jest ze względów funkcjonalnych, a nie dla celów ochrony przeciwporażeniowej (jak w SELV).

Prąd znamionowy – ustalony prąd pracy urządzenia elektrycznego, przy poziomie którego urządzenie to zachowuje się zgodnie z jego przeznaczeniem.

Środek (system) ochrony powinien składać się z:

• odpowiedniej kombinacji niezależnych elementów zapewniających ochronę podstawową i ochronę przy uszkodzeniu.

• elementu ochrony wzmocnionej zapewniającej zarówno ochronę podstawową, jak i ochronę przy uszkodzeniu.

Norma PN-HD 60364-4-41  dopuszcza do powszechnego stosowania (z niżej wymienionymi ograniczeniami) następujące środki (systemy) ochrony:

1). samoczynne wyłączanie zasilania,

2). izolację podwójną lub wzmocnioną,

3). separację elektryczną (ochronną) dla zasilania jednego odbiornika,

4). bardzo niskie napięcie SELV lub PELV.

Środki ochrony, które mają ograniczony zakres, to:

5) środowisko nieprzewodzące,

6) nieuziemione połączenia wyrównawcze,

7) separacja elektryczna (ochronna) dla zasilania więcej niż jednego odbiornika.

Koniec!!

Mateusz Zalewski
