introdução

Sistemas de aquisição de dados e controle de dispositivos vêm sendo desenvolvidos para diferentes áreas de atuação, tanto industriais como científicas. O seu objetivo é apresentar ao observador os valores das variáveis ou parâmetros que estão sendo medidos.

• A crescente performance dos computadores pessoais, tal como a sua relação qualidade/preço e a sua confiabilidade;
• A existência de cada vez mais e melhores ferramentas de desenvolvimento de software que permitem criar aplicações de alto nível com avançadas interfaces gráficas;
• O desenvolvimento de novas tecnologias de comunicação que permitem o controle remoto de instrumentos usando a internet e o wireless como veículos de transmissão de dados.

empresas e os sistemas de aquisição de dados

Para proporcionar níveis maiores de qualidade, redução dos custos operacionais, maior desempenho de produção e fundamentalmente, para facilitar a excelência operacional.

Vale citar um pouco da história dos avanços tecnológicos e que culminaram com vários benefícios em desenvolvimento de sistemas de aquisição, controle e automação.

Aquisição de dados

Os sistemas de aquisição têm por finalidade obter dados digitais através de medições de grandezas físicas (analógicas), tais como temperatura, pressão, densidade, pH, umidade, posição, etc, e vêm sendo incorporados por diversas vertentes, tanto industriais quanto científicas.

Aquisição de dados

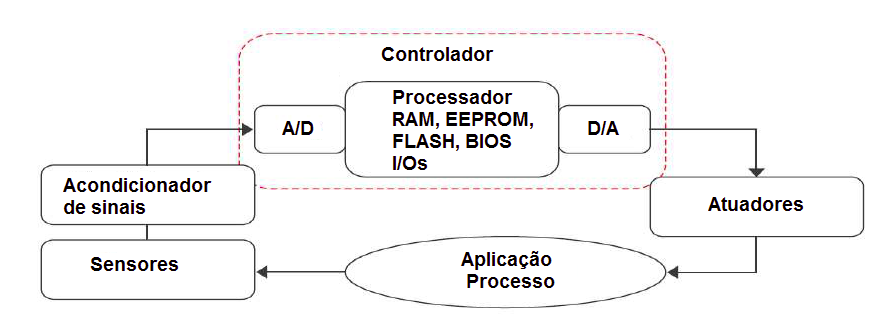

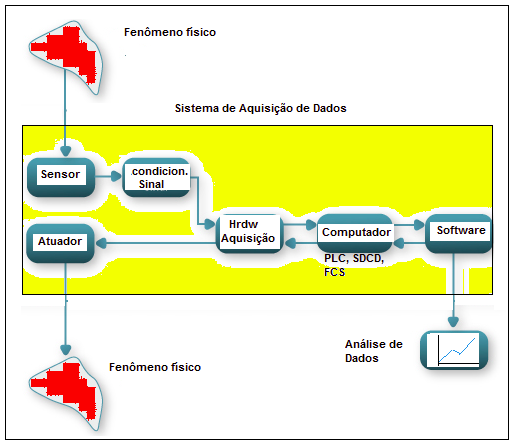

Estas grandezas são “sentidas” por sensores ou transdutores e são convertidas em quantidades elétricas por acondicionadores de sinais que levam os sinais até hardwares dedicados e os transformam em valores digitais. Estes valores são processados por controladores e segundo lógicas de controles devolvem a resposta processada aos atuadores (elementos finais de controle), como na figura 1.

Aquisição de dados

Os sensores transformam um fenômeno físico em sinais elétricos que uma vez detectados/produzidos variam de acordo com os parâmetros físicos que estão sendo monitorados, e devem ser acondicionados para fornecer sinais apropriados ao hardware de aquisição de dados.



Os circuitos e ou elementos de acondicionamento de sinais amplificam, isolam, filtram e excitam sinais para que estes sejam apropriados aos hardwares de aquisição.



Uma vez acondicionados e trabalhados na forma desejada, os sinais podem ser lidos em controladores ou mesmo computadores, com placas específicas instaladas, e armazenados em diferentes formas, como arquivos de texto, excel, banco de dados, etc.

o que o arduino tem com isso?

EX.: Num datacenter é de extrema importância acompanhar a temperatura e umidade do ambiente.

A monitorização e controlo de equipamentos são de máxima importância na grande maioria das empresas, independente do ramo no qual trabalham. Nesse âmbito, tem-se vindo a dotar os equipamentos e instalações de sistemas, mais ou menos sofisticados, de forma a garantir as condições específicas necessárias.

Ex.: Microbiologia dos Alimentos



Regras gerais para análises microbiológicas, deve ser dada uma atenção especial às temperaturas de conservação, com os seguintes tipos de produtos:



a) Produtos estáveis: temperatura ambiente;

b) Produtos frescos e refrigerados: entre 0º e +4º C;

c) Produtos congelados ou ultracongelados: inferior a -18ºC;

d) Produtos pasteurizados e similares: entre 0º e +4º C;

e) Produtos alimentares sensíveis (por exemplo: carnes cruas, produtos da pesca) devem ser conservados a uma temperatura entre os 0º e + 2º C

o que o arduino tem com isso?

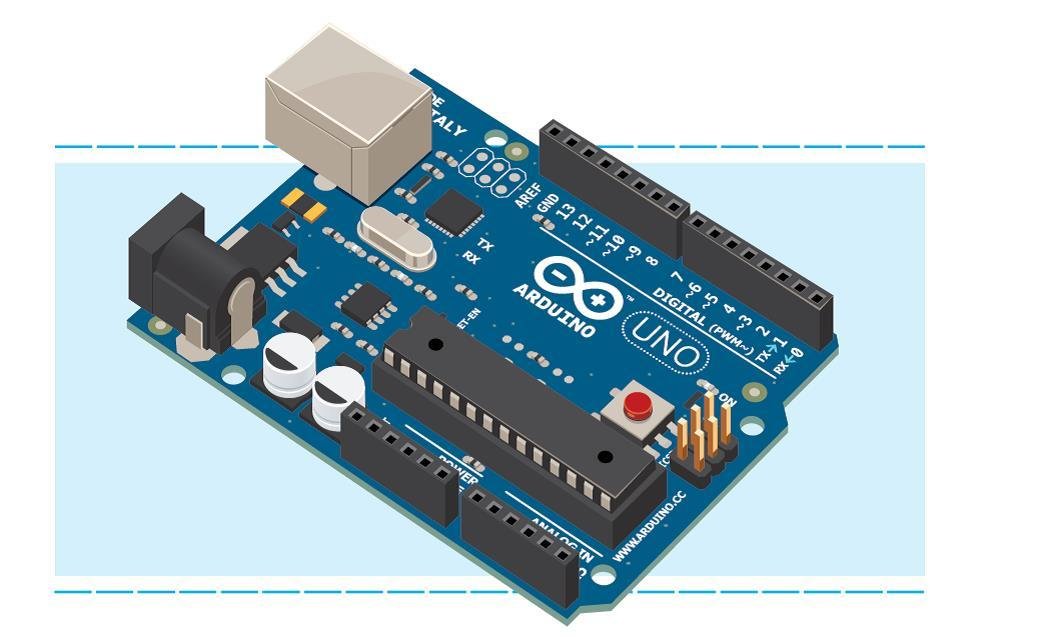

O grande potencial do Arduíno reside no facto de ser um sistema “Aberto”, tanto em hardware como em software. Por essa razão a informação disponível é vasta e em constante evolução.



Para o desenvolvimento de aplicações, existem plataformas de programação para os diversos sistemas operativos mais comuns (Windows, Linux e MAC OS). O hardware está disponível em grande variedad e e especificidade e com custos relativamente baixos. Esta característica leva a que o Arduino se apresente como uma solução interessante para o desenvolvimento experimental.

As suas características de comunicação e interligação permitem o acoplamento de diferentes tipos de sensores com diferentes tecnologias, graças às bibliotecas de programação já concebidas, que se podem obter facilmentee usá-las de acordo com a aplicação.



Outra grande vantagem que o Arduíno apresenta é a diversidade de protocolos com que pode comunicar, o que é interessante para o desenvolvimento de projetos de grande complexidade, não estando, deste modo, dependentes de fabricantes ou de sistemas comerciais já desenvolvidos e de custos, normalmente, elevados.

Atividade 1 - interpretador de código morse

1. Fazer um tradutor de códgio morse utlizando o LED interno do arduíno.

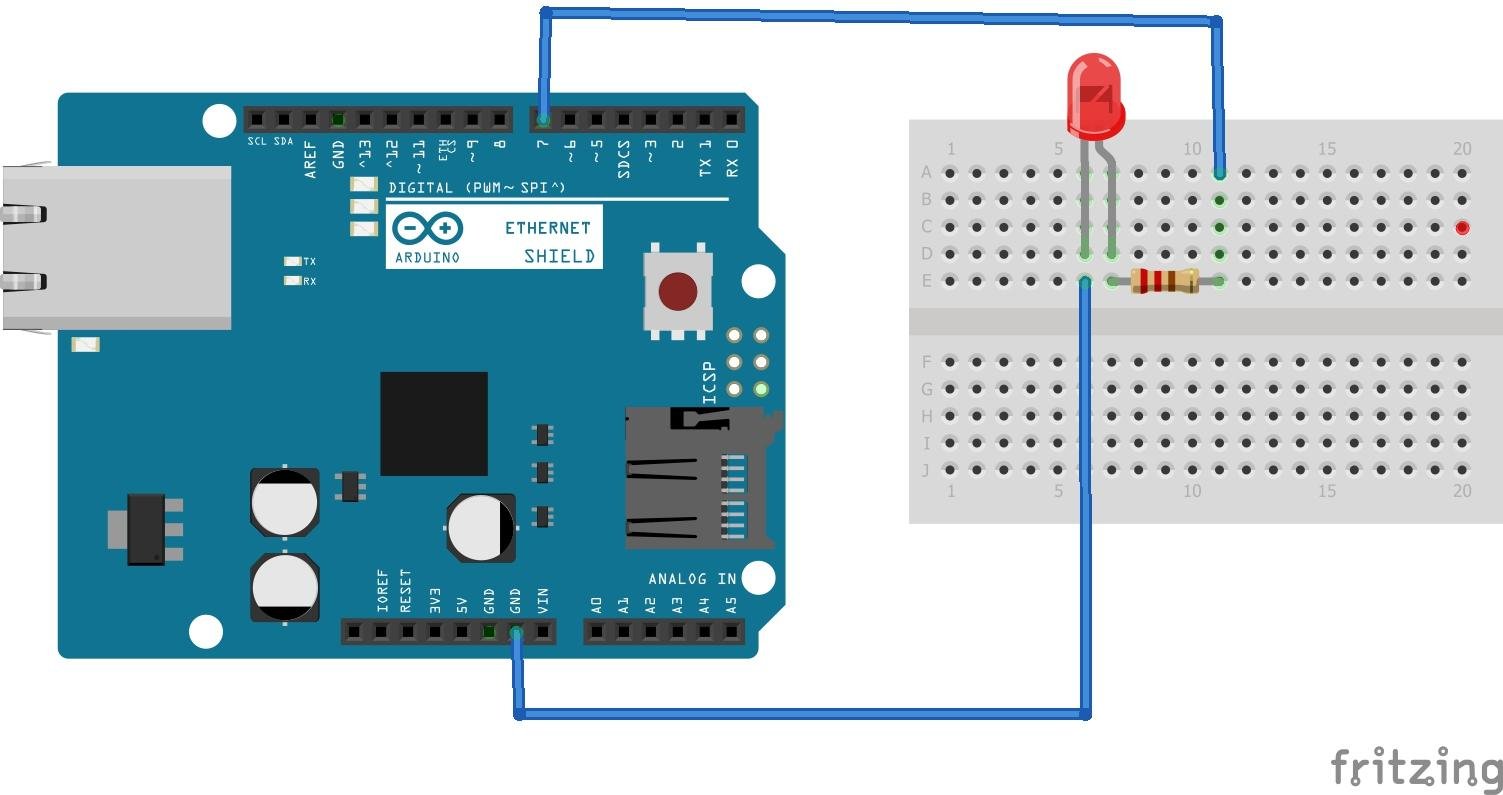

2. Fazer um tradutor de código morser utlizando um LED externo ligado em um saída digital.

3. Fazer um tradutor de código morse utilizando 3 LED externos. Cada um deles deve demonstrar um conjunto de caracteres. 1º Vogais, 2º Consoantes e o 3º Números.



Atividade 2 - Acinonamento de leds

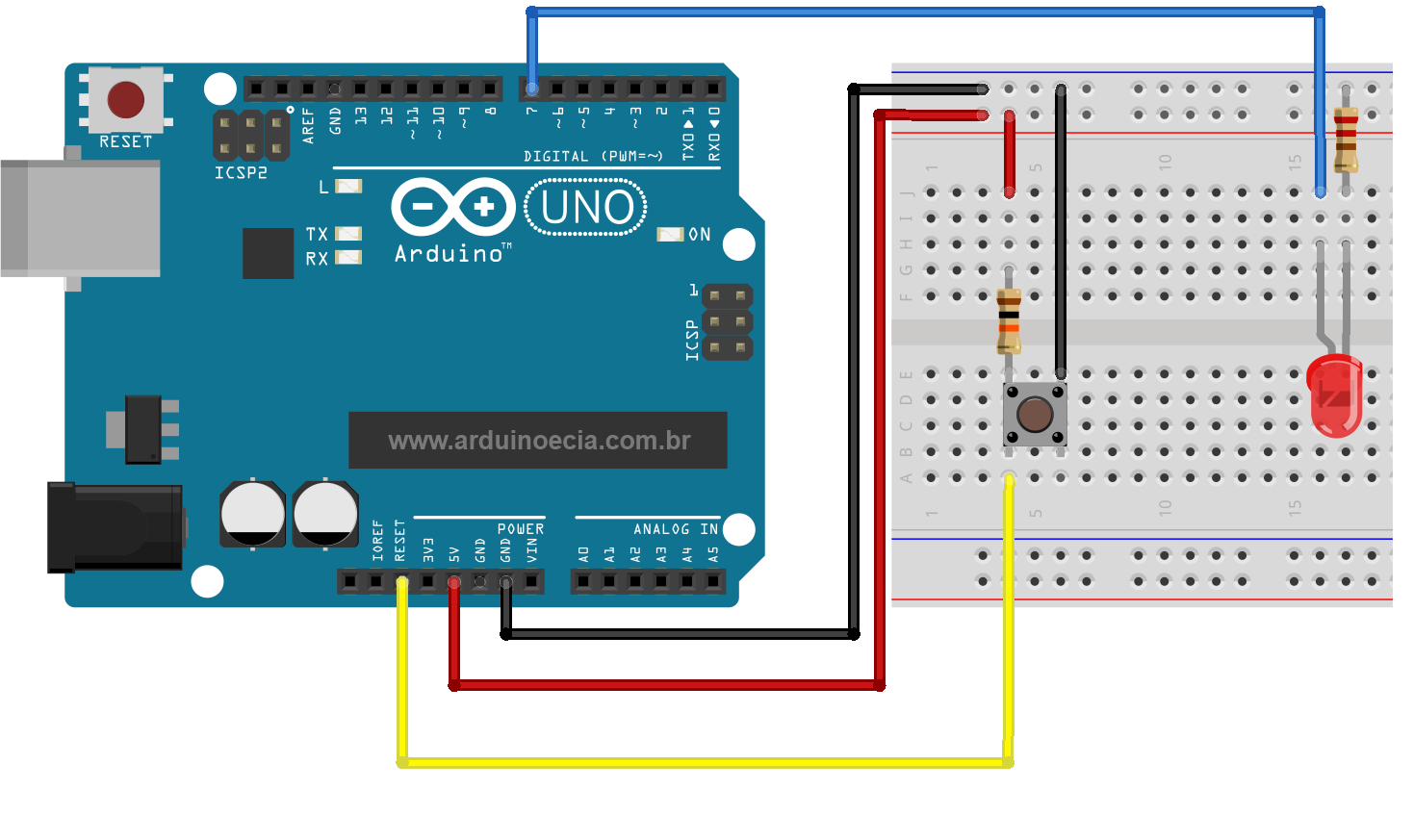

1. Fazer com o LED seja controlado pelo botão.

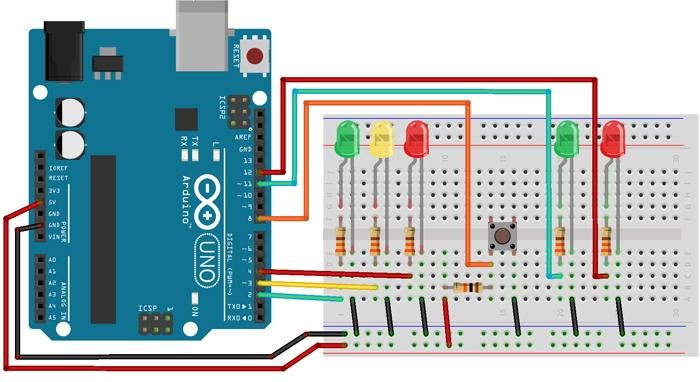

2. Fazer com que cada clique no botão ele acenda um LED conforme a sequencia. VERMELHO, VERDE, AMARELO.

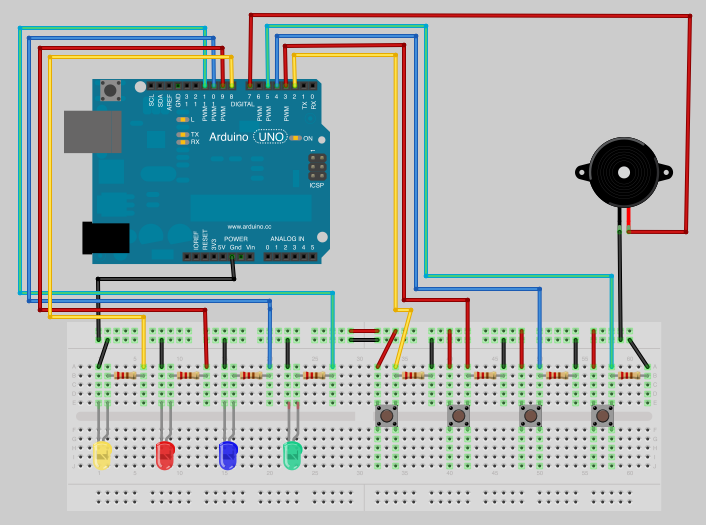

Atividade 3 - JOGO GENIUS

1. Fazer o jogo somente com os leds.

2. Fazer o jogo com a combinação dos leds com o som.

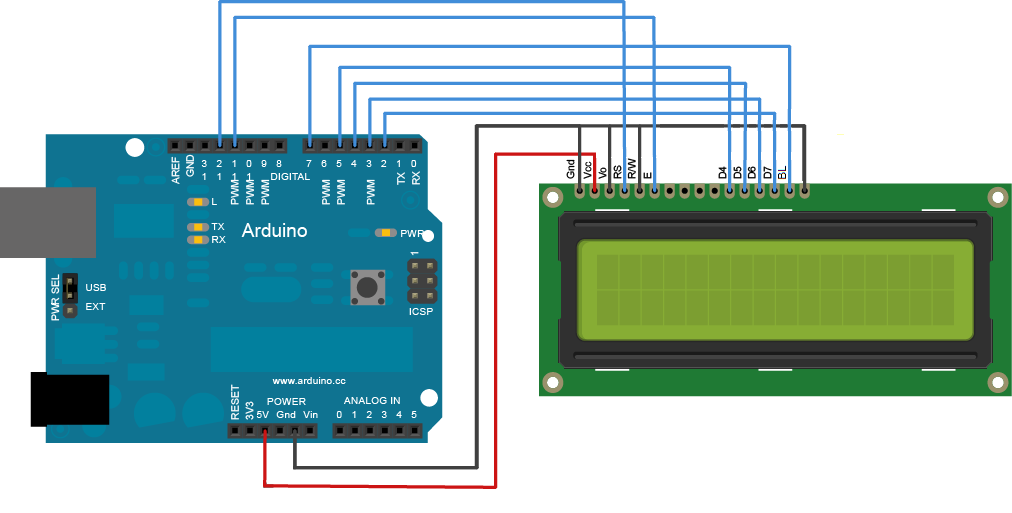

Atividade 4 - DISPLAY

1. ligar o display de lcd no arduino e escrever Aut. Industrial na linha 1 do display.

2. Escrever a frase tecnologo em automacao industrial na linha 1. Fazer o texto correr.

3. Escrever a frase tecnologo em automacao industrial na linha 1. Fazer o texto correr e ao terminar começar na linha 2. Ficar alternando as linhas.

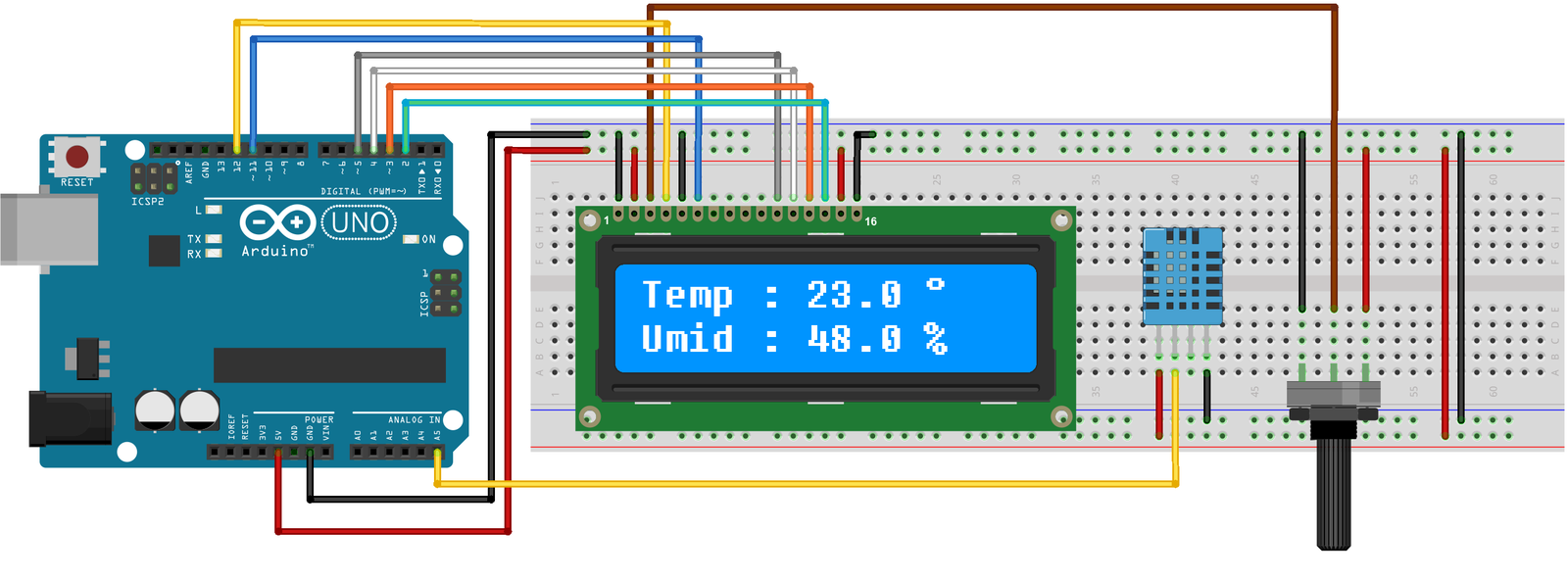

Atividade 5 - Display + sensor de temp.

1. coletar a temperatura e umidade pelo sensor, jogar cada uma delas em uma linha do display.

2. Calcular e trocar a temperatura de celsius para FAHRENHEIT e a cada 10 segundos exibir no display .
