Unity Game Development
第5~6話 Tile map & Prefab
Lecturer:水獺
目錄(可點)
本堂課內容
本堂課內容
Tile map(瓦片地圖)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
這是什麼?
前一堂課我們教了使用GameObject建立遊戲場景的方式
但是大家應該都會覺得
這樣瘋狂複製、拉位置的無限循環很麻煩
所以今天我們要來用一個更方便的工具
也就是由格線系統和Tile(瓦片)所組成的「Tile map(瓦片地圖)」
可以讓你更有效率的構建心目中的遊戲場景
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
今天的操作皆可以用之前的專案延續
如果還沒上過課的就新開疑個吧!
如何獲得Tile?
Tile map,顧名思義就是Tile(瓦片)和Map(地圖||網格系統)
首先我們要先來取得能夠在地圖上放置的Tile
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
在Hierarchy裡點右鍵,按2D Object --> Tilemap --> Rectangular,創建一個矩形網格的Tile map
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163250/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163253/pasted-from-clipboard.png)
如何獲得Tile?
點選Grid(網格),可以看到網格圖出現在Scene介面裡
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163258/pasted-from-clipboard.png)
右邊的Grid Component裡可以調整一些如單個網格長寬、網格間隔、網格類型(六角、斜向、矩形)、空間座標編排等參數
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163263/pasted-from-clipboard.png)
單個網格長寬
網格間隔
網格類型
空間座標編排
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
要在網格系統上放置Tile首先需要TilePalette
可以理解為一個儲存各種瓦片待用的調色板
按左上角的Window --> 2D --> Tile Palette
開啟調色板視窗之後
可以把它丟去畫面右邊Inspector那個地方
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163289/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163301/pasted-from-clipboard.png)
調整你正在編輯的Tilemap
調整你正在使用的調色盤(這是我建立的,你們沒有正常)
調整你正在使用的筆刷(之後會用到)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163282/pasted-from-clipboard.png)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
Import之後如果你的Pack裡已經有附Palette
那就可以直接在下方選擇並開始放置瓦片
如果沒有出現可以去剛剛匯入的Pack資料夾裡
找找附檔名是.prefab、有很多物件在裡面的檔案(因為可能沒有讀到)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163300/pasted-from-clipboard.png)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
再來
如果你的Pack裡沒有Palette或者你有自己的圖像資源可以使用
那你可以選擇自己把待用的瓦片放上Palette
在「調整正在使用的Palette」那邊點一下
下拉選單選Create New Palette後
如果你的Sprite是正方形就直接按Create
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163315/pasted-from-clipboard.png)
如果是長方形就改短邊的Cell Size
(比如長方形x:y是1:0.8,就把y改成0.8)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
在彈出視窗中選擇TilePalette資料夾,按「選擇資料夾」後
你就會得到一個全新的空白調色板
如果你的Sprite是正方形
將Sprite的Pixel Per Unit數值改成Sprite的大小
如果是長方形就改成長邊的長度
這樣才能確保放置Tile時不會超出範圍
這步不會的請見之前簡報的5-14第二個箭頭
接著在Assets資料夾裡創建兩個新資料夾
Tiles:用來存瓦片Assets檔
TilePalette:用來存調色板
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
之後將你有的Sprite直接拖進TilePalette視窗裡
在彈出視窗中選擇Tiles資料,按「選擇資料夾」後
就可以使用該瓦片了
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163322/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163325/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163326/pasted-from-clipboard.png)
如何獲得Tile?
第三種我覺得很酷
Unity有內建一個圖像切割器
可以幫你把找到的Tileset(一張有很多Tile的圖)
切成很多小塊,之後就可以一次放進Palatte裡
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163335/pasted-from-clipboard.png)
Tileset
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
先藉由Tile數量和Tileset圖片的總大小算出一個Tile的大小
比如這個就是512/32=16
之後將Tileset Sprite的Sprite Mode改成Multiple、
Pixel Pre Unite改成一個Tile的大小
改完後進入Sprite Editor
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163350/pasted-from-clipboard.png)
1
2
3
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
看到左上角的Slice
將Type改成Grid by Cell Size
Pixel Size改成剛剛計算好的單格大小
按下Slice之後記得右上角Apply
1
2
3
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163358/pasted-from-clipboard.png)
如何獲得Tile?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
之後創建一個新的Palette
把整個Sprite拖進去
你會發現他非常整齊的分布在每個格子裡(舒服
就可以開始放置Tile啦~
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163361/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163363/pasted-from-clipboard.png)
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
選取Hierarchy中的「Tilemap」
Grid的子物件,不要選錯!

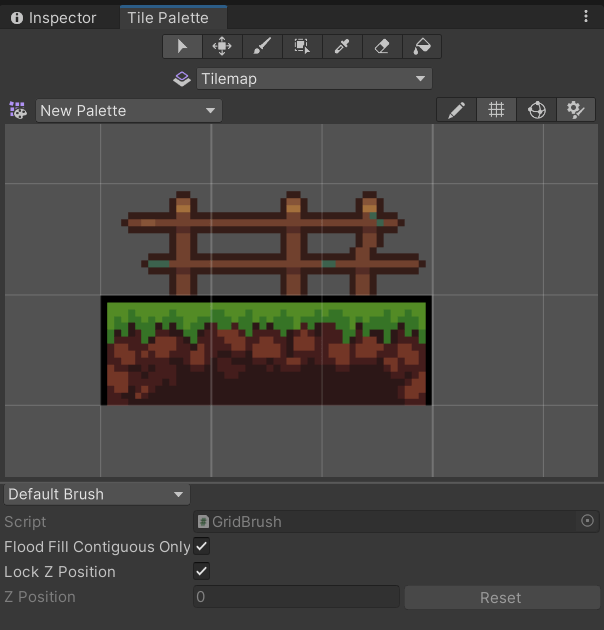

介紹一下Tile Palette介面的功能
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163366/pasted-from-clipboard.png)
選取
(大範圍刪除可使用)
移動選取範圍的Tile
畫筆
(筆刷)
選取同時放置瓦片
取色器
(會同時取到Tile跟畫筆)
橡皮擦
(無法大範圍)
封閉區域填充工具
就很像繪圖軟體的各種功能
大家可以自己試試看,不懂再問我
記得一切的編輯都在Scene介面中進行
專屬Collider
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
好了之後啟動遊戲
你會發現剛剛畫的地圖一點用都沒有
而且之前用在角色上的Collider也對Tilemap無效
這該怎麼辦?
專屬Collider
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
Unity為Tilemap做了一個專屬的Collider
就叫做Tilemap Collider
好了之後啟動遊戲
現在已經可以運作了!
選取Tilemap
在Add Component搜尋Tilemap Collider 2D並加入
把Rigidbody改成Kinematic或Static
然後還要記得
因為上次的RayCast我們是用platform這個Layer來判斷著地與否
所以記得把Tilemap物件的Layer也改成platform
專屬Collider
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
但是大家可以發現
現在的Collider是一個Tile一個
除了可能會吃到效能之外
也有可能會卡到角色移動
所以我們要把它變成Composite Collider
也就是一整個大的Collider
專屬Collider
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
把Tilemap Collider 2D的Used By Composite打勾
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163407/pasted-from-clipboard.png)
之後加入Composite Collider 2D
就大功告成啦
專屬Collider
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163223/Tilemap_Icon.png)
另外,如果你不想要所有的瓦片都有Collider的話
Tile大小一樣的可以在同個Grid底下用多個Tilemap
(不一樣的則可以多開Grid)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163433/pasted-from-clipboard.png)
畫的時候記得選到對的Tilemap
(然後不一定只能選一塊ㄛ
比如說我選那棵樹就可以一次畫整棵樹了)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163436/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163439/pasted-from-clipboard.png)
調整顯示順序的方式跟Sprite相同
本堂課內容
本堂課內容
Prefab(預製件)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
這是什麼?
Prefab,預製件,也就是預先製做好的遊戲物件
在做一些如預生場景、射擊功能之類的東西很好用
舉個例子
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163485/pasted-from-clipboard.png)
這是用上次的陷阱套用陷阱造型的一個陷阱
如果我要做一堆這種陷阱
那可以怎麼做?
複製一堆(X) 用Prefab(O)
這是什麼?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
為何不用複製的?
因為這樣複製出來的物件如果要變動
就要一個一個手動改
非常麻煩
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163498/pasted-from-clipboard.png)
假設我現在覺得陷阱大小太大
或者我想要他變成紅色的
那就要連續改三次
雖然要多選編輯也可以
不過如果很多或者不同場景還是不方便
這是什麼?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
那如果用Prefab呢
這樣就可以在修改Prefab的時候連帶修改其他由這個Prefab產生的GameObject
會方便非常多!
這樣就只要改一次就好ㄌ
(第二個刺再調暗一點直接開始陰人
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163788/pasted-from-clipboard.png)
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
簡單來說
預製件的原理就是把GameObject存成一個Asset
有點像模板的感覺
那我們要怎麼做一個預製件?
很簡單,如果你有GameObject
只要把它拖進Project頁面就行了
(記得創一個Prefab資料夾)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163796/pasted-from-clipboard.png)
如果要直接在Project介面按Create --> Prefab之後在裡面編輯也可以
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
之後你就可以發現你的GameObject左邊的圖標
變成藍色了ㄌ
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163804/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163804/pasted-from-clipboard.png)
之後如果是從Project介面裡拉出來創建的GameObject圖標也會是藍色的
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
在Project介面裡點兩下Prefab之後可以打開編輯介面
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163808/pasted-from-clipboard.png)
在這裡你可以對這個Prefab做所有的常規調整
包含加入/移除Component、大小/旋轉/顏色等所有的Component參數調整之類的
調整後的參數「幾乎都會」應用到場景裡用這個Prefab生成的GameObject
比如我剛調了這個奇怪的樹幹顏色
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)

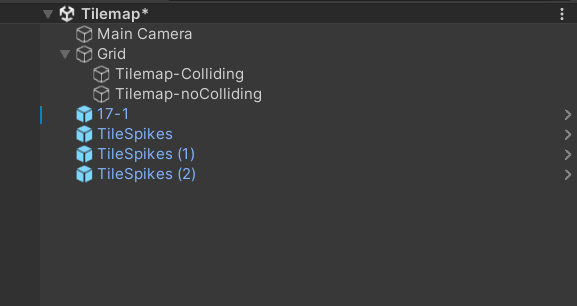

為什麼說「幾乎都會」?
剛剛各位如果眼睛比較尖的可能有發現
17-1(也就是那隻貓)也是個Prefab
但他的左邊有一條藍色直線,這是為什麼?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163804/pasted-from-clipboard.png)
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
這是因為當一個Prefab被生成之後還是可以個別編輯
如果有個別對其做更動,Unity Editor就會把它標出來
而且不僅是物件
連哪個Component的哪個參數不一樣都會有藍線標出來
並且不一樣的參數不會因為Prefab更動而改變
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163811/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163812/pasted-from-clipboard.png)
Prefab編輯介面Inspector
GameObject Inspector
即使Prefab從1改成2
這裡一樣是0.5
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163812/pasted-from-clipboard.png)
這裡的Overrides按下去之後可以看到跟Prefab不同的地方,繼續點可以看到更細的資訊
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163878/pasted-from-clipboard.png)
Revert All可以把這個GameObject還原成跟Prefab一樣的狀態
Apply All則可以把Prefab變成跟GameObject一樣的狀態
如何使用?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
講了這麼多,如果你還是覺得一個一個複製比較好那我也尊重w
不過為了遊戲物件的一致性以及維護的人的肝著想,這邊建議把所有會重複出現的遊戲物件都做成Prefab是最好的
最後,如果一個Prefab有子物件
那在它被做成GameObject(實例化)的時候
子物件是不能被刪除的,但參數還是可以改
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163898/pasted-from-clipboard.png)
如果想解除一個GameObject的Prefab狀態
可以按Prefab --> Unpack/Unpack Completely
前後差別在前者只會解除最上層父物件的Prefab狀態
而後者會把所有子物件一起解除Prefab狀態
想還原的話則可以Reconnect Prefab然後選擇原本的Prefab
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
有了Prefab之後
我們當然不會希望每次只能在遊戲開始前從Unity Editor放置好Prefab
所以現在要開始教大家如何使用程式生成GameObject(實例化Prefab)
在這邊我們已知上次這隻貓已經成功拿到毛線球
並且成功練成可以射出毛線球的能力
要實作這個功能
我們需要有一個毛線球的Prefab
大家可以試著做做看類似的東西(子彈)
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
毛線球設定(僅供參考)
(記得儲存再測試,這裡一步沒弄好都可能讓你電腦死機,因為太多碰撞了)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163999/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164001/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164002/pasted-from-clipboard.png)
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
射擊程式碼(給貓)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164004/pasted-from-clipboard.png)
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
射擊程式碼(給貓)
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class YarnBallShooting : MonoBehaviour
{
[SerializeField] GameObject yarnBallPrefab; //在Unity Editor中放入毛線球的Prefab
GameObject cat; //玩家GameObject
[SerializeField] float shootingForce = 0; //可在Unity Editor裡編輯的射擊力道
void Start()
{
cat = GameObject.FindGameObjectWithTag("Player"); //以tag取得玩家角色
}
void Update()
{
if(Input.GetKeyDown(KeyCode.I)){ //當按下I鍵時呼叫射擊函式
Shooting();
}
}
void Shooting(){
GameObject yarnBall = Instantiate(yarnBallPrefab,cat.transform.position,Quaternion.identity); //在玩家位置實例化毛線球,不旋轉
yarnBall.GetComponent<Rigidbody2D>().AddForce(Vector2.one*shootingForce*transform.localScale.normalized.x,ForceMode2D.Impulse);
//取得毛線球剛體並加一個大小為射擊力道、方向與玩家同方向的力給毛線球
}
}
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
毛線球程式碼
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164005/pasted-from-clipboard.png)
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
毛線球程式碼
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class YarnBall : MonoBehaviour
{
void OnCollisionEnter2D(Collision2D col) {
if(col.gameObject.tag == "platform"){
Destroy(gameObject); //打到地形毛線球消失
}
if(col.gameObject.tag == "trap"){
Destroy(col.gameObject); //打到尖刺使尖刺消失
Destroy(gameObject); //毛線球消失
}
}
}
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
把程式碼附著到Prefab上
之後把該拖的拖進初始化框框
應該就可以運作啦
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164022/pasted-from-clipboard.png)
實例化
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163224/Prefab_Icon.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11164019/pasted-from-clipboard.png)
本堂課內容
本堂課內容
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
組合技
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
安裝Git
這是一個版本控制的軟體
如果你有用Github的話
它也是Github的基礎
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
安裝2D Tilemap Extra Pack
這是一個Tilemap的延伸模組
裡面有一些很酷的東西
今天主要會教筆刷的延伸
首先開啟你的Unity Package Manager
左上排Window --> Package Manager
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165035/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
安裝2D Tilemap Extra Pack
按左上角的+
選Add package from git URL
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165054/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
安裝2D Tilemap Extra Pack
之後輸入以下網址
https://github.com/Unity-Technologies/2d-extras.git
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165101/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
安裝2D Tilemap Extra Pack
之後應該就可以看到一個Package出現在你的Package Manager裡
而且旁邊有一個「Git」的框框
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165077/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Random Brush
那這個Package可以幹嘛?
有的時候我們可能需要做一些隨機生成的地形
這個時候如果一次點一種Tile去畫那就太慢了
這個Package提供了幾種筆刷
可以達成這種隨機的效果
首先要講的是單純的Sprite筆刷
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Random Brush
首先大家可以先在Assets資料夾裡創一個Brushes資料夾來存筆刷
之後按右鍵 --> Create --> 2D --> Brushes --> Random Brush
創建一個隨機筆刷
首先大家可以先在Assets資料夾裡創一個Brushes資料夾來存筆刷
之後按右鍵 --> Create --> 2D --> Brushes --> Random Brush
創建一個隨機筆刷
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165174/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Random Brush
使用非常簡單
點到Tile Palette介面
在筆刷處選擇剛剛新建的筆刷
之後選到畫筆功能一次拖曳選擇所有你想隨機放置的Tile
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165200/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165221/pasted-from-clipboard.png)
在我選了三個Tile之後
可以發現下面多了三個
這就是等等會被隨機放置的Tile
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Random Brush
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11165221/pasted-from-clipboard.png)
選好之後就可以把這個選項關掉
等到要換Tile的時候再打開選取
之後看你需要的範圍在Tile Palette裡隨便選取就能決定畫筆範圍大小
只看範圍不看裡面是否有Tiles
比如我選了一個1*10的範圍
不管裡面是空的還是有Tiles
畫筆的大小都會從1*1改成1*10
對於大範圍的放置很方便
大家就可以去畫自己心目中的地圖啦!
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
再來終於要進到這節的大重點
有的時候
在地圖上的一些物件如果要自己調整座標真的很麻煩
而且如果是Prefab的話在預設情況下就只能用手拉,沒有別的調整方式
如果這個時候有一個可以方便放置物件在特定位置上的工具就很棒
所以就有人發明了:
組合技——Tilemap + Prefab!!
也就是Prefab Brush/Prefab Random Brush
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
這個東西的重點是利用Tilemap的父物件
也就是Grid物件的Grid Component來計算Prefab的擺放位置
並且以計算好的位置實例化Prefab
所以要注意雖然說是Tilemap + Prefab
但是放置的東西並不是Tile而是Prefab
所以如果要大面積刪除須要直接用滑鼠拖曳而不是選取工具
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
使用方法跟Random Brush稍微有點不同
首先一樣在Brushes資料夾裡右鍵 --> Create --> 2D --> Brushes --> Prefab Random Brush
建立一個新筆刷
點一下之後右邊的Inspector應該長這樣
會被隨機放置的Prefab清單
依我自己使用的經驗,這一欄應該是代表放出不同Prefab的機率,可以自己調整看看
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182366/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
可以按一下Prefabs List下方的+,就會新增一個空欄位
可以按下右邊的圓圈,彈出視窗會把目前Project裡的Prefab列出來給你選,或者也可以直接把Prefab拖曳進去
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182369/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182406/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
好了之後會長這樣
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182456/pasted-from-clipboard.png)
之後回到Tile Palette
設定好Tile map跟Brush之後
再調整一下Perlin Scale到自己想要的效果
就可以開始放置隨機的Prefab了
那要如何調整單格的間距和長寬?
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
前面有講到,這個工具決定Prefab擺放位置的方式是Grid Component裡的參數
包含長寬、間距等
現在我們新開一個Tile map並進入Grid物件的Inspector
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182561/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
現在我想讓水果有個浮在空中的感覺
所以我把Cell Size的Y改成2
點回Tile map之後可以看到更改後的Grid
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182567/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182568/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11163225/Combo.png)
Prefab Random Brush
之後把Tile Palette的Tile map設成新的
就可以開始放了
注意:請確認好之後再放,之後如果要改要先全部刪掉、改Grid之後再重放,有點麻煩
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11182633/pasted-from-clipboard.png)
這裡放的每個物件都不是Tile,而是一個獨立的Prefab,所以可以玩得非常有變化性,大家可以思考看看~
本堂課內容
本堂課內容
Prefab應用
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
Prefab應用
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
這Part算是給你們一些靈感
因為步驟有點繁瑣而且算是前面的知識融合
所以詳細步驟我沒放在簡報上
我會把這幾個東西都示範過一次
如果有興趣跟著做的就跟著做做看
會讓你更加熟悉這兩節課的操作
預生地圖
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
這個應用的重點是
你可以在Prefab中建立Tile map
之後可以選擇單純放置Tile或用Random Brush放置
也可以用Prefab Brush/Prefab Random Brush放置Prefab來達成更多變化的地圖
而當你有了各種不同預先畫好的地圖
就可以選擇用Instantiate方法指定/隨機生成地圖了
預生遊戲角色
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
遊戲角色先製作成Prefab之後
在遊戲開始時或者角色死亡重生時實例化在指定位置
也可以應用在生成敵人角色的情況上
當然等等的射擊也跟這個有關
射擊效果
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
把子彈製作成Prefab後
加上摧毀目標和消失等等的腳本
再偵測射擊按鍵按下
並實例化在遊戲角色的位置且同步方向
也可以搭配接下來的粒子效果
粒子效果
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/11019237/1-1601201514460-L.png)
在Prefab內新增Partical System
設定好之後根據需求在某事件發生時實例化
如打擊碎裂的碎片效果、射擊的火花效果、跳躍落地的震波等
也可以利用粒子效果特殊的碰撞器做出一些很酷的效果
有興趣的話之後會細講
Q&A&DO
![](https://s3.amazonaws.com/media-p.slid.es/uploads/2335947/images/10707371/62e131df7fe3599fdd46ecb3.png)
建北電資Unity遊戲開發小社第5、6堂
By MH Yang
建北電資Unity遊戲開發小社第5、6堂
- 99
