Konzeption und Entwicklung von

interaktiven webbasierten Kartenapplikationen

Eine Präsentation von Moritz Klack

Agenda


  • Motivation & Zielsetzung
  • Grundlagen
  • Analyse
  • Konzeption
  • Realisierung
  • Ausblick


MOtivation


  • Vertiefung in das Thema Kartenanwendungen
  • Das Arbeiten im Umfeld einer Nachrichtenseite
  • Daten zugänglich machen


Zielsetzung


  • Vergleich von Map Libraries
  • Set von Technologien erstellen
  • Prototyp einer Kriminalitätskarte von Berlin



Grundlagen

Von webbasierten Karten

  Technologiestack

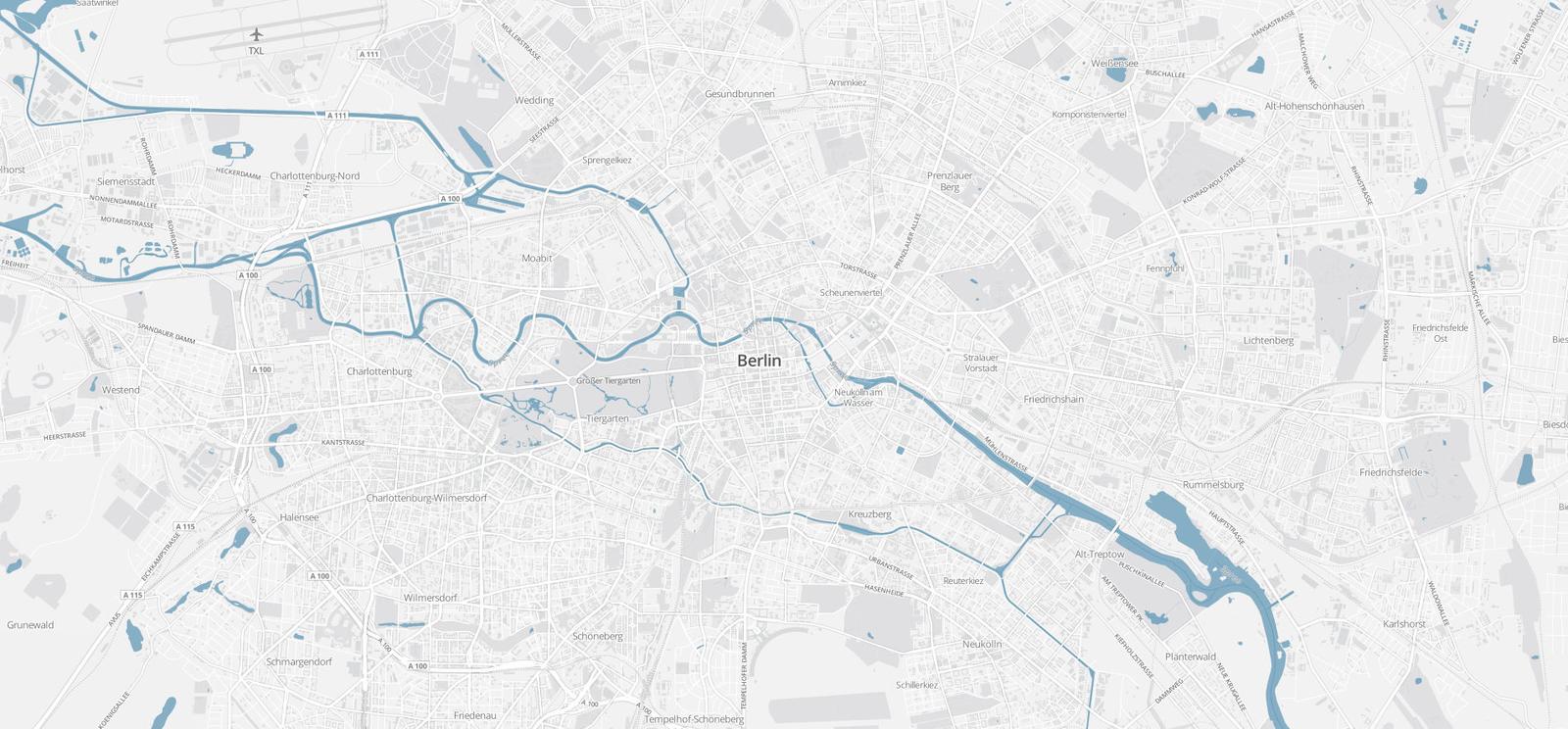

SLippy Map


Slippy Map


  • Nutzer kann sich frei bewegen
  • Verschiedene Zoomstufen
  • Setzt sich aus Map Tiles zusammen

Map Tiles



Zoomstufe 0
(1 Tile)

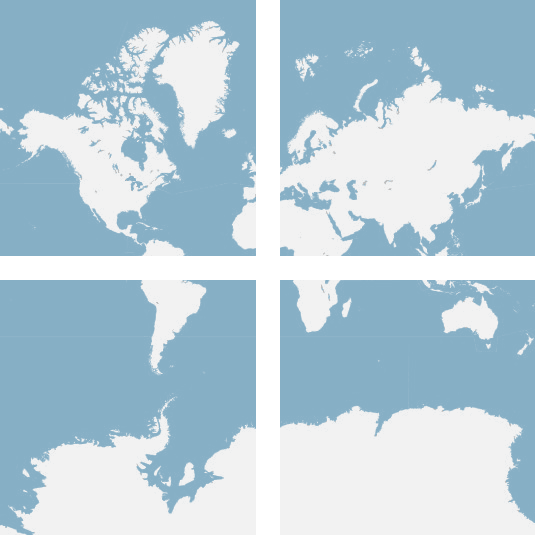

MAP Tiles


Zoomstufe 1
(4 Tiles)

Map Tiles




Zoomstufe 18
(68.719.476.736 Tiles)

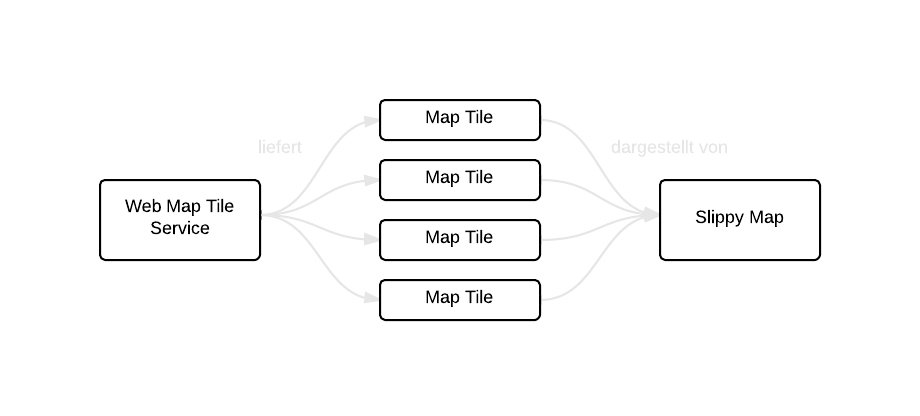

Web Map Tile Service

  • Stellt Map Tiles zur Verfügung
  • In verschiedenen Zoomstufen
  • In mehreren Stilen

http://name-des-anbieters.com/z/x/y.png



Analyse




Kartenanwendungen bei

WELT DIGITAL

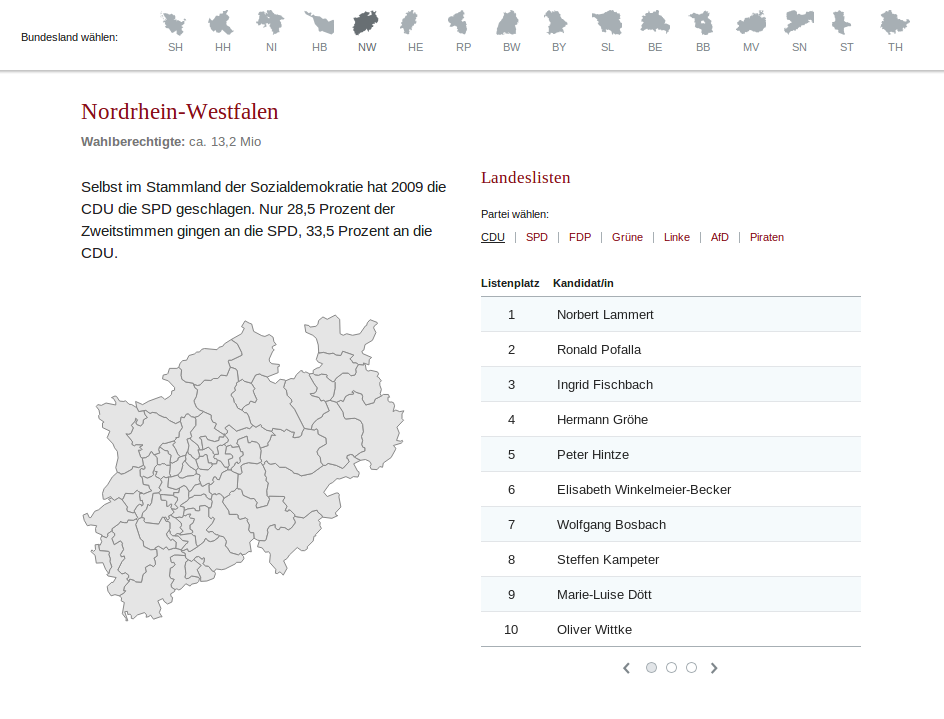

WEr Stellt sich zur Wahl


http://www.welt.de/politik/wahl/bundestagswahl/bundestagswahlkarte/

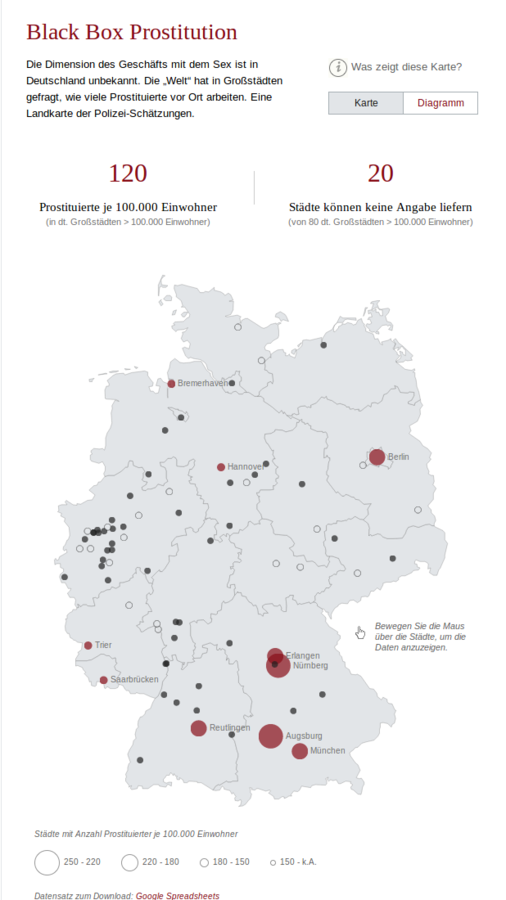

BLACKBOX Prostitution


http://www.welt.de/politik/deutschland/article121480296/Augsburg-mit-hoechster-Dichte-von-Prostituierten.html

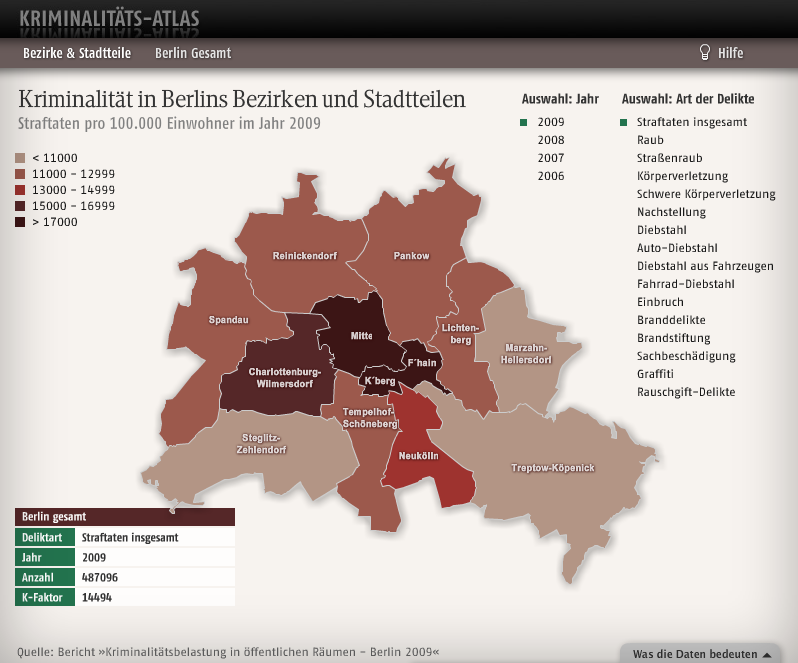

Kriminalitätsatlas


http://www.morgenpost.de/berlin/article636298/Berliner-Kriminalitaets-Atlas.html

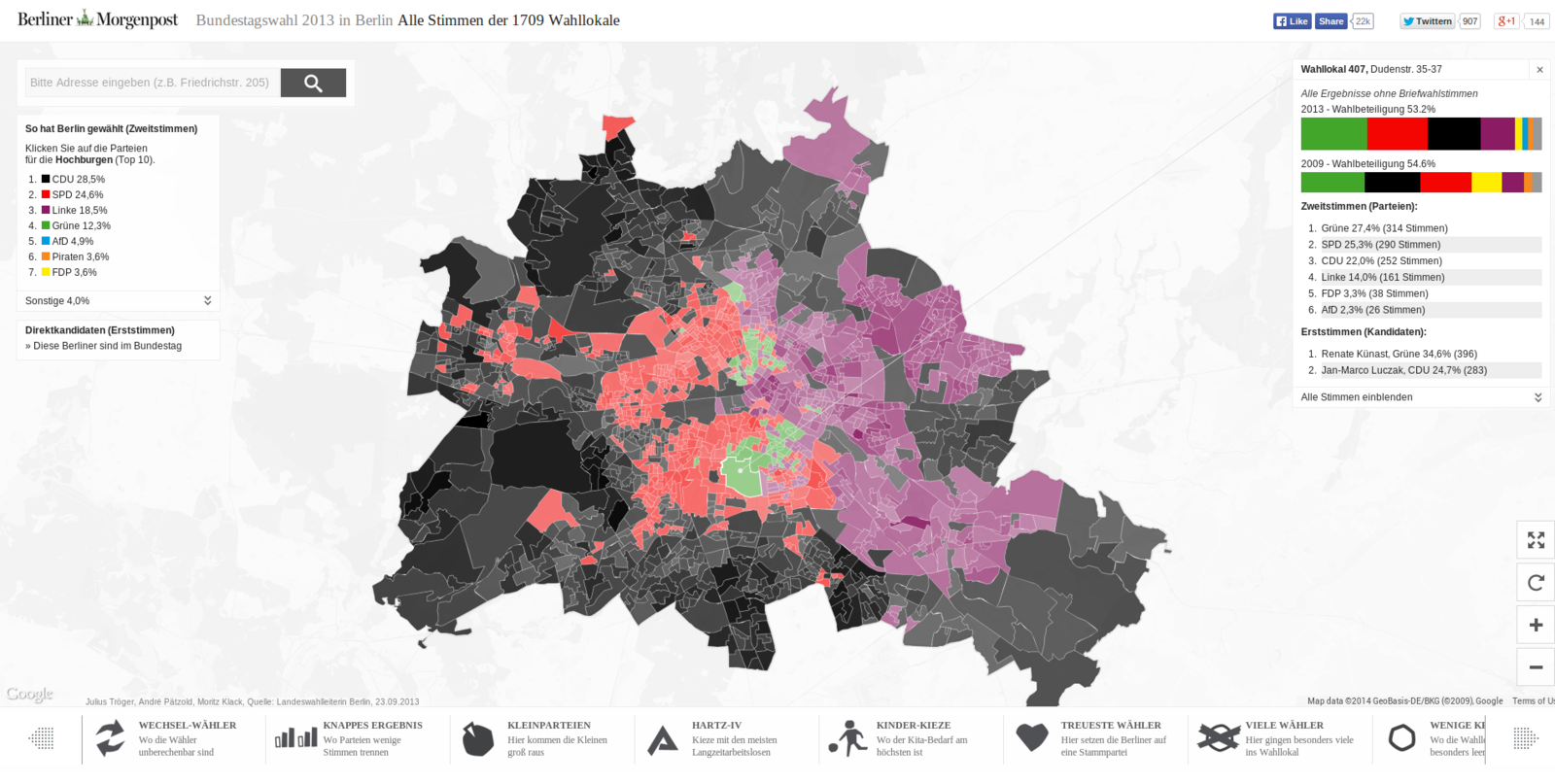

Berlin WahlKarte


http://berlinwahlkarte2013.morgenpost.de/



Ist Zustand

Viele unterschiedliche Technologien



Soll Zustand

Ein Technologiestack für zukünftige Projekte



Kartenanwendungen bei

Zeit Online
 Guardian
 New York Times

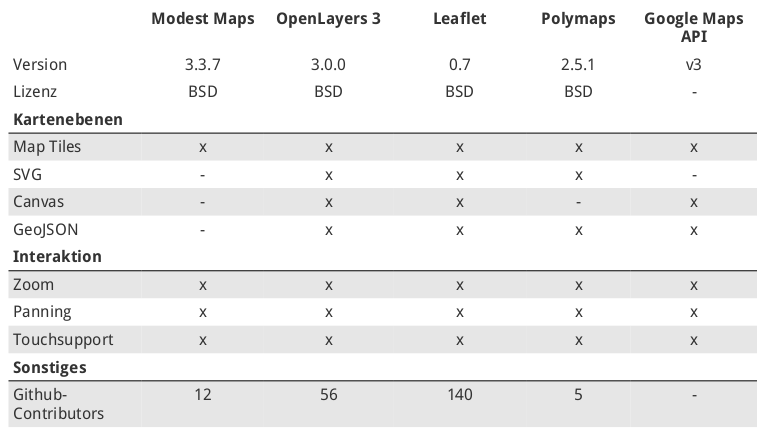

Map Libraries

Anforderungen

  • verschiedene WMTS
  • Ebenen mit Geodaten (Punkte ,Linien, Polygonen)
  • Formate wie Geo- oder TopoJSON
  • Zoom- und Panfunktion
  • Maus- und Toucheventsupport

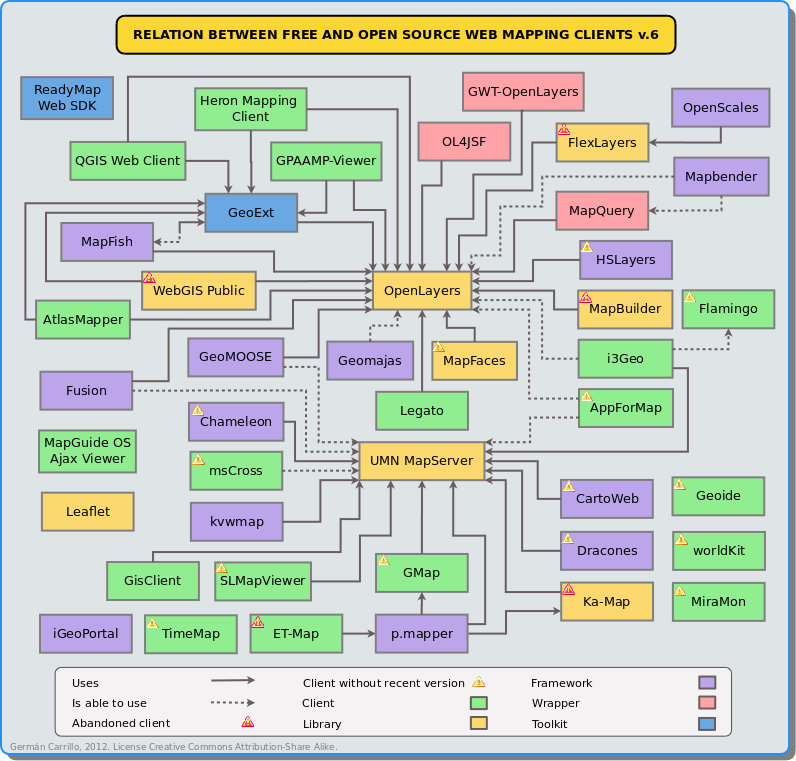

http://geotux.tuxfamily.org/index.php/en/geo-blogs/item/291-comparacion-clientes-web-v6


Open Source

  • Modest Maps
  • Open Layers 3
  • Leaflet
  • Polymaps

Proprietär

  • Google Maps API

Map LIBRARIES



LEAFLET

  • Alle Anforderungen erfüllt
  • Sehr gut dokumentiert
  • Große Community
  • Erweiterbar mit Plugins



Weitere Technologien


WMTS: Mapbox

Frontend Framework: Backbone



Konzeption



Benutzeroberfläche

  • Headerbereich
  • Kartenansicht
  • Detailansicht

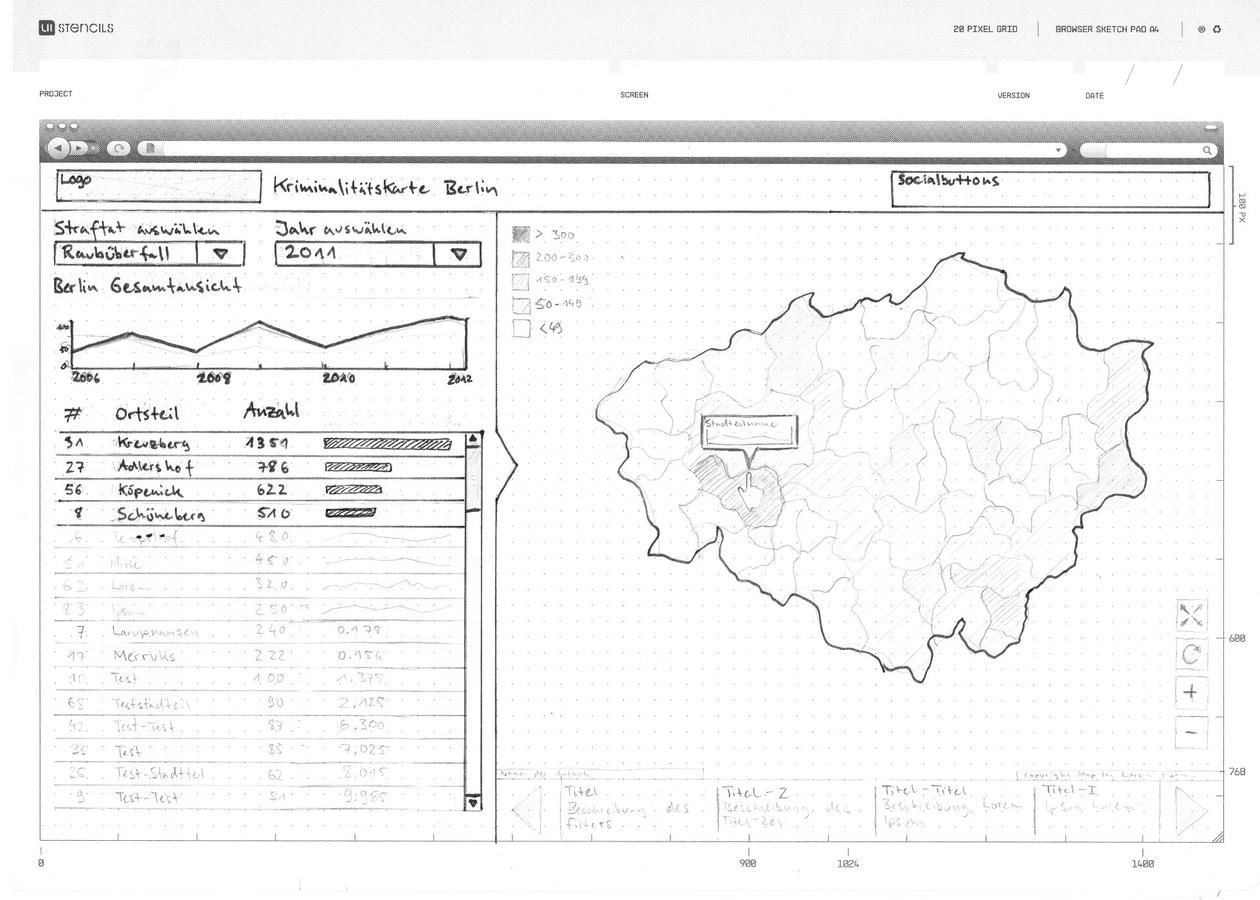

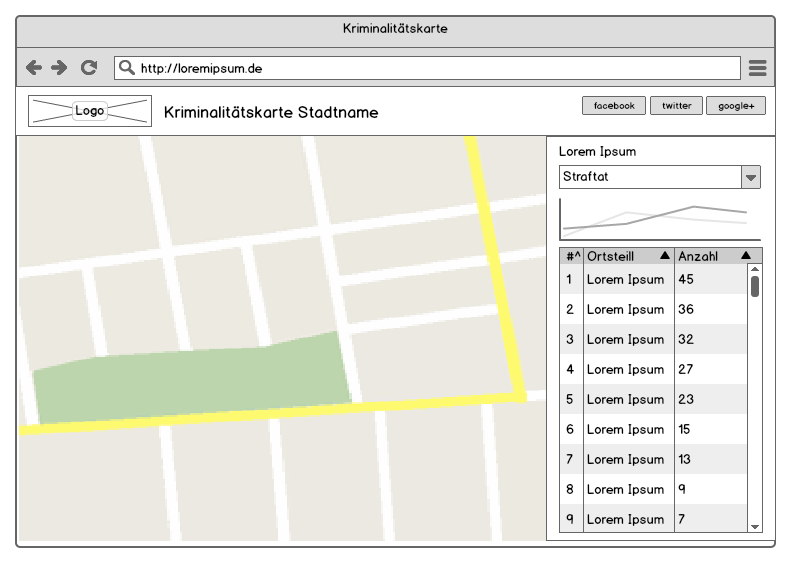

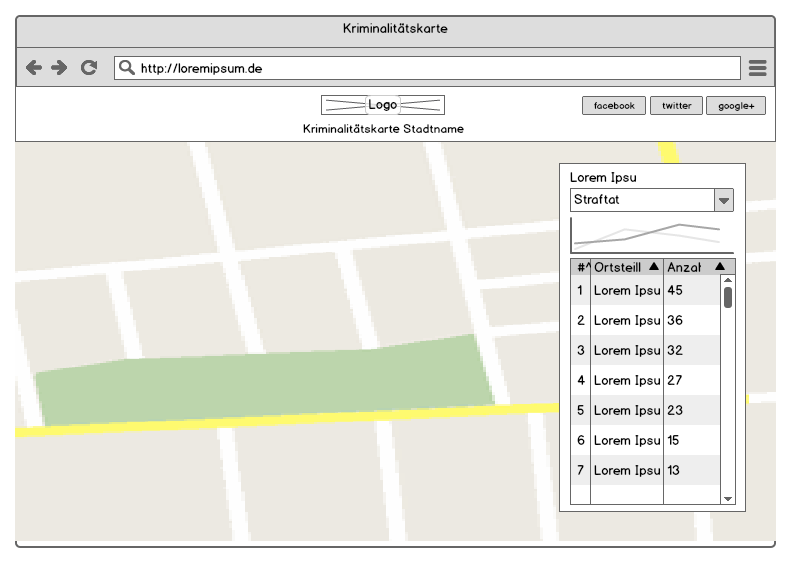

WIREframe 1

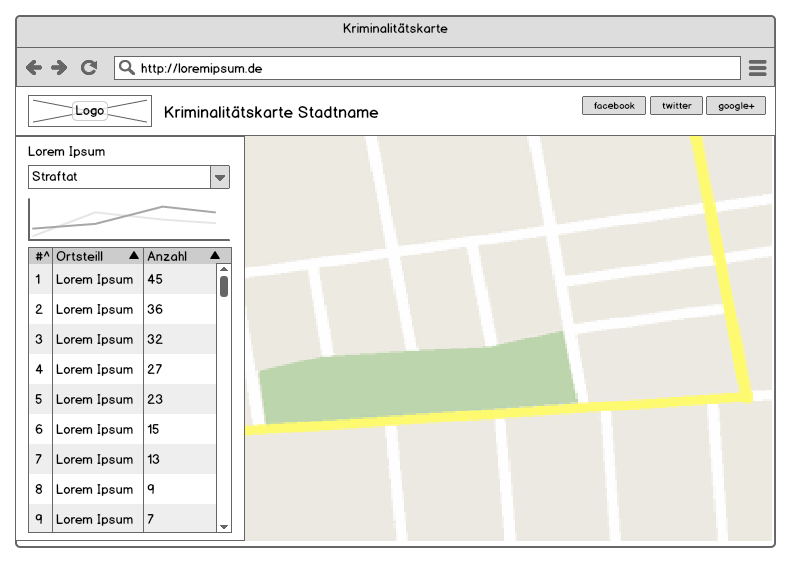

WireFrame 2


WireFrame 3


DEsktop

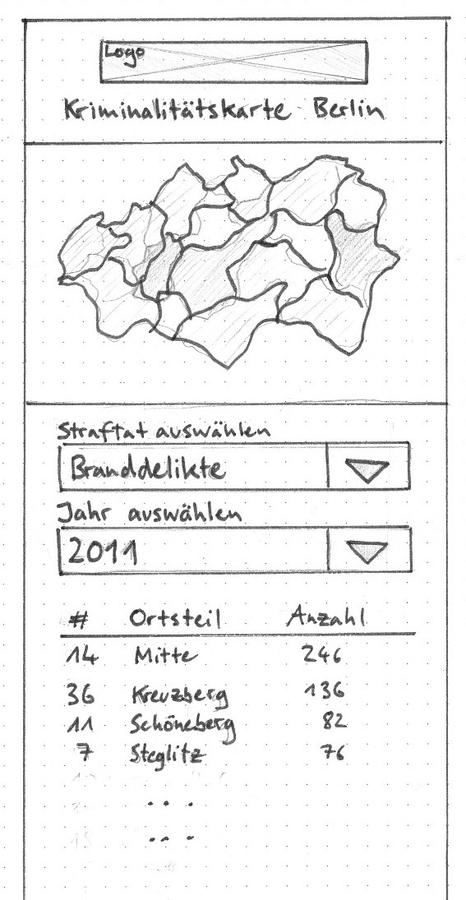

Mobile



MV* Konzept

  • Backbone Framework
  • Modularer Aufbau des Frontends
  • Trennung von Daten und Darstellung
  • Kommunikation über Events


Models

  • Config Model
  • Header Model
  • Map Model
  • Report Model


Views

  • Header View
  • Map View
  • Table View
  • District View


Events

  • Kommunikation zwischen den Views




Realisierung

Workflow



Initialisierung


$ yo webapp crimemap




Installation von Modulen


$ bower install leaflet



Automatisierung von Tasks


$ grunt build



Geodaten Umwandeln


  • KML → Shapefile
  • Shapefile → TopoJSON
  • 1.5Mb  → 160kB


Source Code

this.leafletMap = new L.Map('map', {
  center: this.model.get('center'),
  zoom: this.isMobile() ? 9 : 12,
  zoomControl: false
});

var tileLayer = new L.tileLayer(this.model.get('tileUrl'), {
  minZoom: 9,
  maxZoom: 18
});
this.leafletMap.addLayer(tileLayer);
Ausschnitt MapView



DEMO ...


Ausblick

  • Mehr Daten beschaffen
  • Kriminalitätskarte veröffentlichen
  • Eigenen Kartenserver aufsetzen



FRAGEN?

Eine Präsentation von Moritz Klack

Quellen

http://welt.dehttp://morgenpost.dehttps://www.google.de/mapshttp://www.openstreetmap.orghttp://leafletjs.comhttp://modestmaps.comhttp://polymaps.orghttp://ol3js.org/
http://mapbox.comhttp://d3js.org/http://raphaeljs.com/http://backbonejs.orghttp://yeoman.iohttp://bower.iohttp://gruntjs.com
