Algorytmy
Algorytm - skończony ciąg jasno zdefiniowanych czynności, koniecznych do wykonania pewnego rodzaju zadań.
- jaki jest cel naszego działania,
- jakie czynności składają się na wykonanie zadania,
- ustalamy kolejność wykonywanych czynności.
Jeżeli chcemy wykonać jakąś czynność, musimy najpierw zastanowić się:
Zad. II Chcemy wymienić kartę graficzną w komputerze.
- wyjmij starą kartę graficzną;
- odłącz zestaw komputerowy od zasilania;
- włóż nową kartę graficzną;
- zdejmij obudowę komputera;
- załóż obudowę komputera;
- zainstaluj nowe sterowniki;
- podłącz zasilanie.
1. Odłącz zasilanie;
2. Zdejmij obudowę komputera;
3. Wyjmij starą kartę;
4. Włóż nową kartę;
5. Załóż obudowę;
6. Podłącz zasilanie;
7. Zainstaluj nowe sterowniki.
Schemat blokowy
Schemat blokowy - diagram prezentujący kolejne czynności w projektowanym algorytmie.
Składa się on z 4 podstawowych elementów graficznych:
Etykieta - oznacza początek
lub koniec bloku
Operand - umieszcza się w nim
operacje wyboru, z wyjątkiem
instrukcji wyboru.
Predykat - wpisuję się w nim
wyłącznie instrukcje wyboru.
Przykładowy schemat blokowy

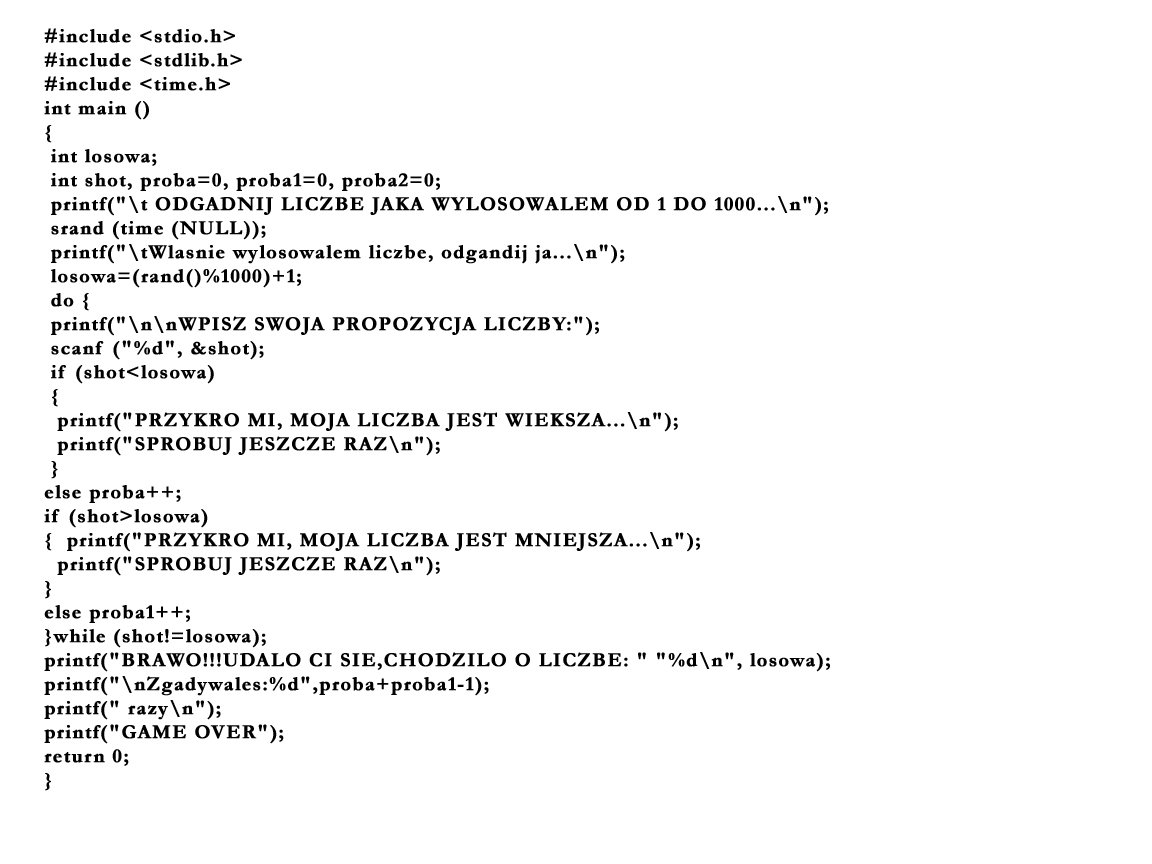

Przykładowy program napisany w języku C

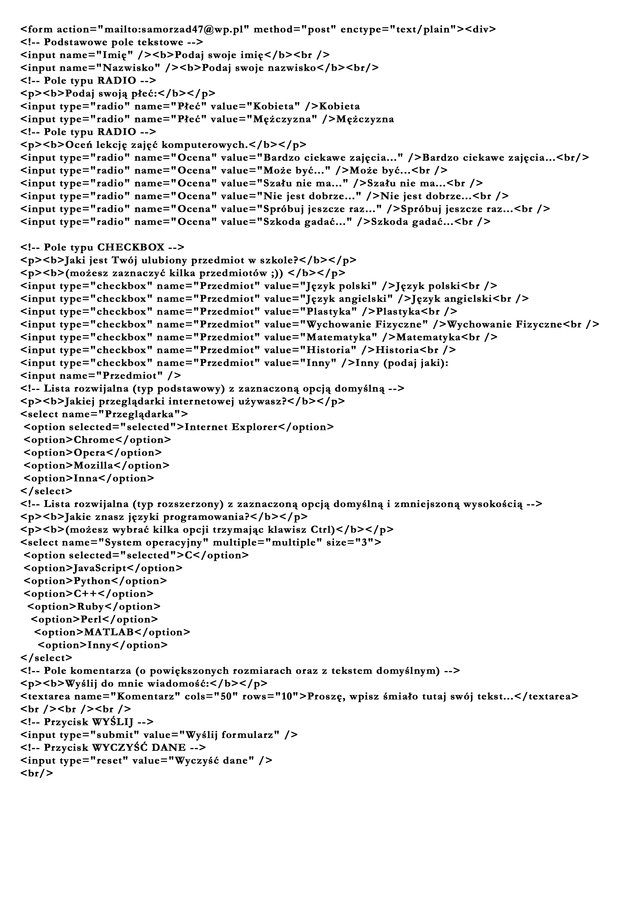

Przykładowy program zapisany w HTML`u
Zadanie domowe
1. Korzystając z programu Paint lub innego programu graficznego, stwórz diagram schematu blokowego, obrazujący wymyślony przez Ciebie algorytm.
2. Twój schemat musi zawierać etykiety START/STOP, przynajmniej 3 predykaty (instrukcje wyboru) oraz przynajmniej 5 operandów.
3. Gotowy schemat drukujemy i przynosimy do oceny.
