Review

Dynamic Modeling

Analisis

• Object model (Aspek statis pada sistem)

  • Mendeskripsikan obyek pada sistem dan keterhubungannya

  • Output: Class, Object, &/or Instance diagram

• Dynamic model (Aspek dinamis pada sistem)

  • Menggambarkan perubahan states pada obyek terhadap event tertentu

  • Output: State diagram

• Functional model

  • Menggambarkan transformasi data yang terjadi pada sistem

  • Output: Data Flow Diagram

Langkah Pemodelan

1. Siapkan scenarios untuk beberapa urutan interaksi.
2. Kenali events antarobyek dan siapkan event trace untuk setiap scenario.
3. Siapkan event flow diagram dari sistem.
4. Buat state diagram untuk setiap class yang mempunyai perilaku dinamis yang penting.
5. Lakukan pengecekan untuk consistency and completeness (konsistensi dan kelengkapan) dari events yang tersebar di dalam state diagrams.

Scenario

Sebuah scenario merupakan urutan dari beberapa event yang terjadi selama satu eksekusi pada sistem

Event-trace

diagram

• garis vertikal: obyek,
• tanda panah horizontal: event
• Waktu bertambah dari atas ke bawah,
• ruang kosong antara tanda panah horizontal tidak memiliki informasi apa-apa.

State Diagram

• State diagrams:
  • digunakan untuk mendeskripsikan perilaku dari sebuah sistem
  • mendeskripsikan semua kemungkinan state dari sebuah obyek ketika events terjadi
  • State diagram menspesifikasikan urutan state yang disebabkan urutan event

State Diagram

• state dinotasikan sebagai sebuah node
• transisi disimbolkan oleh tanda panah yang berisi nama event

Initial state

Final state

State Diagram

State Diagram

Ada pertanyaan?

Functional Modeling

(Pemodelan fungsional)

Pemodelan fungsional

• Menggambarkan transformasi data pada sistem
• Menggambarkan komputasi dan menspesifikasi aspek-aspek yang berhubungan dengan trasnformasi nilai
  • fungsi, pemetaan, batasan, dependesi
• Menjelaskan apa yang dilakukan sistem, bukan bagaimana atau kapan sistem melakukan sesuatu
• Digambarkan secara grafis dengan Data Flow Diagrams (DFDs)
• Konsep utama:
  • process, data store, data flow, and actors
• Output: DFDs

Langkah Pemodelan

1. Identifikasi nilai-nilai input dan output.
2. Gunakan data flow diagrams untuk menunjukkan ketergantungan fungsional.
3. Deskripsikan apa yang dilakukan setiap fungsi.
4. Identifikasi batasan-batasan.
5. Spesifikasi kriteria optimisasi.

Data Flow Diagram

(Diagram Alur Data)

• Menunjukkan alur data pada sistem
• Sistem sebagai sebuah fungsi yang mengubah input menjadi output yang diinginkan
• Agen yang melakukan perubahan data dari satu state ke state lainnya disebur process (proses)
• DFD menunjukkan pergerakan data melalui transformasi yang berbeda-beda atau proses dalam sebuah sistem.

Data Flow Diagram

(Diagram Alur Data)

data flow diagram merupakan sebuah grafik yang menunjukkan alur perubahan (melalui proses/process) nilai-nilai data dari obyek-obyek sumber ke obyek-obyek tujuan.

Tipe DFD

Fisik

• Digunakan pada fase analisis, digunakan untuk mempelajari bagaimana fungsi-fungsi bekerja pada sistem

Logika

• Digunakan pada tahapan desain, untuk menggambarkan alur data pada sistem yang diajukan

Simbol-simbol DFD

• The External Entity / Actors (Entitas Luar)
  • simbol yang merepresentasikan sumber data yang menuju ke atau dari sistem.
  • di luar dari lingkup sistem, dapat berupa sistem lain atau subsistem
• The Process (Proses)
  • Merepresentasikan aktivitas mengubah atau memanipulasi data (combines, reorders, converts, etc.).
  • harus mempunyai input dan output. Dapat ditunjukkan dalam level yang lebih detil.
  • Dinamai menggunakan kata kerja.

Simbol-simbol DFD

• The Data Store (Penyimpan Data)
  • Merepresentasikan data yang tidak bergerak (delayed data at rest).
  • Hanya proses yang dapat terhubung dengan data store
  • Bisa digunakan bersama beberapa sistem (sistem pengupdate dan sistem pemroses)
  • Dinamai dengan nama plural (Produk-produk, Pesan-pesan)
• The Data Flow (Alur Data)
  • Memperlihatkan pergerakan data.

Simbol-simbol DFD

• The Data Flow (Alur Data)
  • Memperlihatkan pergerakan data.
  • Merepresentasikan data input (atau output) ke (atau dari) sebuah process, data store, atau actor
  • Data flow hanyalah data, bukan kontrol.
  • Merepresentasikan data minimum yang penting bagi process
  • Data flows harus berasal dan/atau berakhir pada sebuah process.
  • Direpresentasikan dengan tanda panah bernama

Simbol-simbol DFD

• The Control Flow (Alur Kontrol)
  • sebuah nilai boolean yang mempengaruhi apakah sebuah proses dievaluasi atau tidak
  • bukan merupakan nilai input untuk proses
  • direpresentasikan sebagai tanda panah putus (titik-titik)

Simbol-simbol DFD

External Entity

Process

Data store

Data store

or

Data Flow

Address

Street

City

Control Flow

Contoh Data Flow Diagram

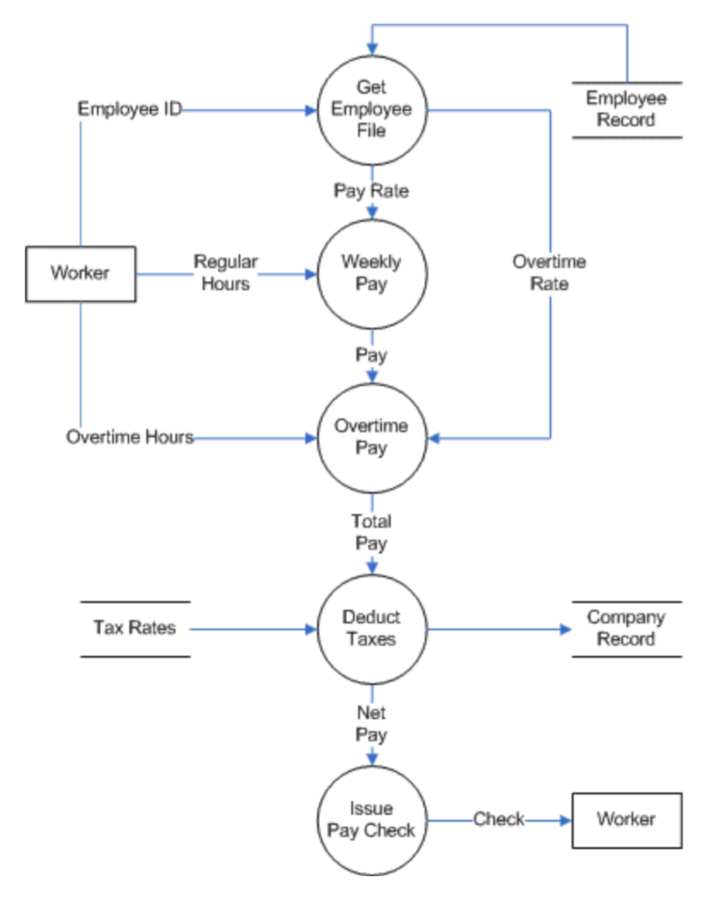

DFD for a system that pays workers

Contoh Data Flow Diagram

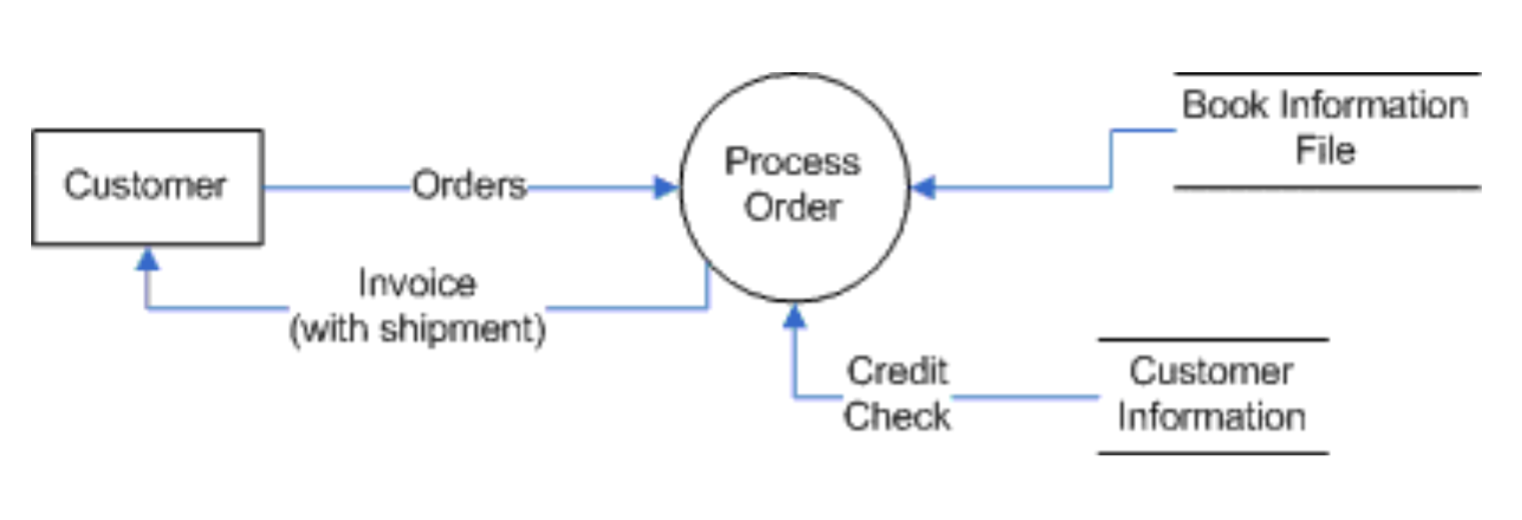

Publisher Ordering System - First level

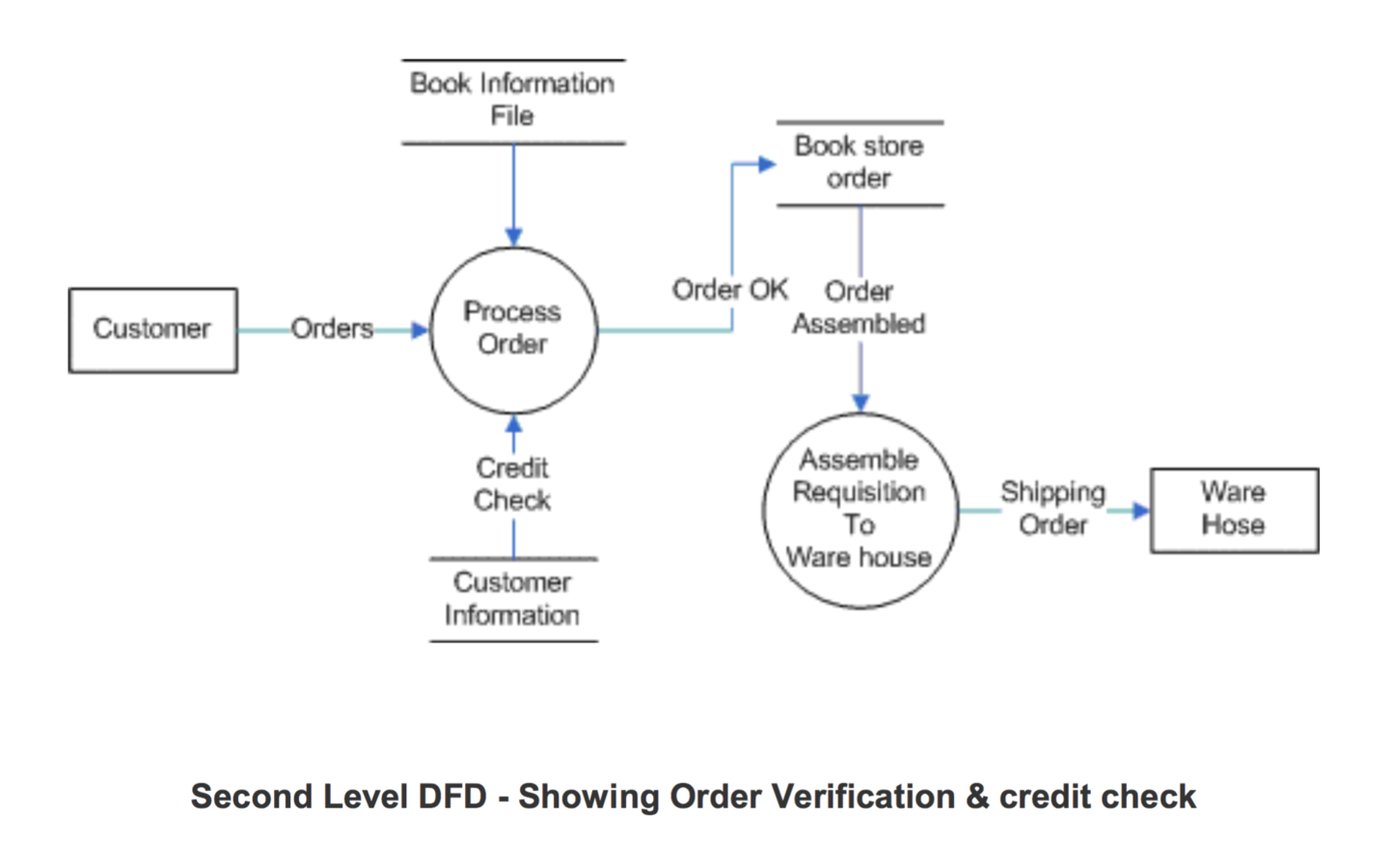

Contoh Data Flow Diagram

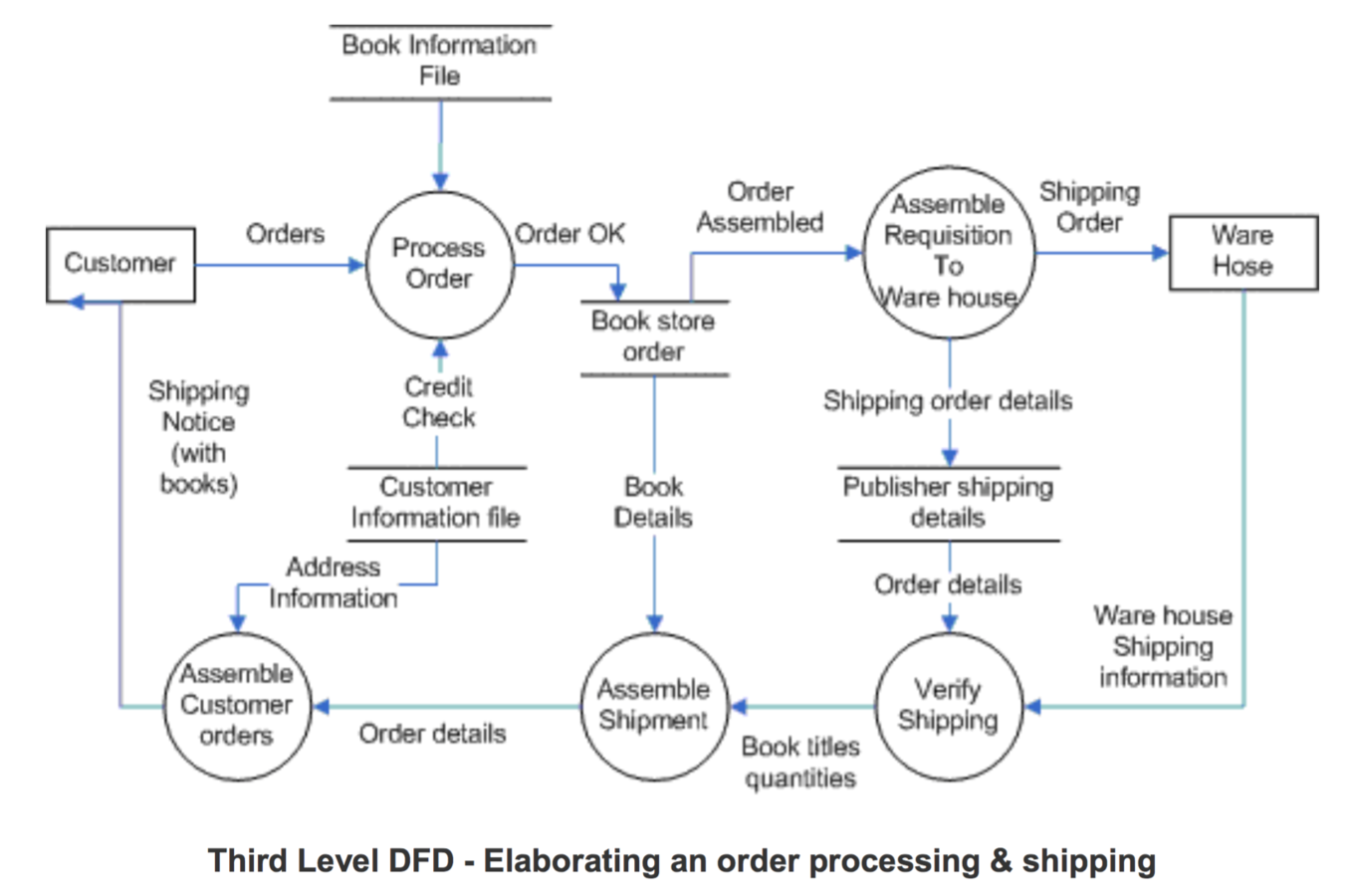

Contoh Data Flow Diagram

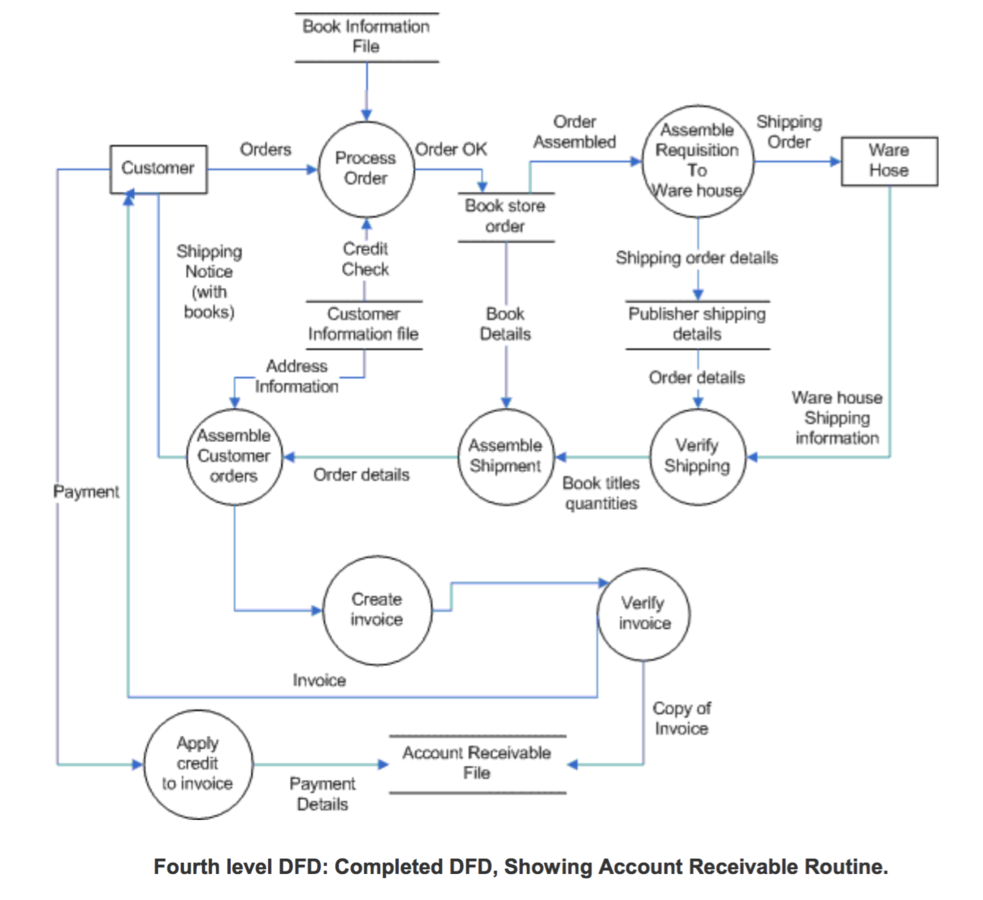

Contoh Data Flow Diagram

Publisher Ordering System
