Sistemas neumáticos e hidráulicos

Unidad 1: Neumática

Ing. Oscar Alonso Rosete Beas

Semana 5 Agosto Rev:5 ciclo 2024-2

oscarrosete.com

Agenda

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

oscarrosete.com

Unidad 1

Introducción a la materia

oscarrosete.com

Horas de Clase Asistidas: 64 (4/semana)

Horas de Clase Independientes: 64 (4/semana)

Duración Total: 128 horas



MC008-02 Horario:

Lunes  17:00-19:00 (28108)

Miercoles 19:00-21:00 (28108)







DATOS DEL DOCENTE

Nombre: Oscar Alonso Rosete Beas

E-mail: oscar.rosete@cetys.mx

PROPÓSITO DEL  CURSO

oscarrosete.com

PROPÓSITO DEL  CURSO

oscarrosete.com

Introducción a la materia

oscarrosete.com

Las actividades que se realicen dentro del aula serán dirigidas por el profesor y otras serán de carácter independiente para ser realizadas por los alumnos fuera del aula.



Las formas genéricas de actividades de aprendizaje que serán realizadas por los alumnos son:

  • Trabajo colaborativo dentro del aula para analizar y debatir sobre los contenidos y bajo la dirección del profesor.
  • Exposición de contenidos por parte del profesor y alumnos
  • Aprendizaje basado en proyectos de aplicación por equipos  o individuales.

EVIDENCIAS DE DESEMPEÑO

oscarrosete.com

  • Reportes de análisis y resolución de casos de estudio y ejercicios de aplicación.
  • Reportes de lectura y reportes de investigación donde se identifiquen las principales tecnologías relacionadas a los sistemas hidráulicos y neumáticos para aplicaciones industriales.
  • Elaboración de prototipos/ simulaciones.

  • Presentaciones en clase.
  • Proyecto final integrador en donde se apliquen las herramientas vistas durante el curso.
  • Exámenes teóricos/prácticos a lo largo del curso.

Contenido temático

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Contenido temático

oscarrosete.com

2.1 Alimentación eléctrica y características.
2.2 Sensores, interruptores y relevadores.
2.3 Dispositivos de salida electroneumáticos.
2.4 Convertidor neumático-eléctrico.
2.5 Sistemas de mando con válvula direccional con retorno por muelle.
2.6 Sistemas de mando con válvula de doble bobina.
2.7 Sistemas de mando con auto-retención eléctrica.
2.8 Sistemas de mando con convertidor neumático-eléctrico.

Unidad 2: Electroneumática

Contenido temático

oscarrosete.com

Contenido temático

oscarrosete.com

3.1 Principios físicos que rigen la hidráulica.
3.2 Fluidos hidráulicos.
3.3 Bombas hidráulicas.
3.4 Actuadores hidráulicos.
3.5 Válvulas hidráulicas y electrohidráulicas.
3.6 Simbología hidráulica.
3.7 Filtros, tuberías y sellos hidráulicos.
3.7 Diseño y trazado en software de circuitos de mandos hidráulicos y electrohidráulicos.

Unidad 3: Hidraúlica

Contenido temático

oscarrosete.com

Contenido temático

oscarrosete.com

POLÍTICAS DEL CURSO

  • Existe tolerancia de 5 minutos de llegada tardía, a partir de los cuales se tomará asistencia.
  • Las fechas de entrega y presentación para exámenes parciales, tareas, exposiciones, prácticas y trabajo final son Inamovibles.
  • No se aceptarán entregas de exámenes fuera de la fecha y hora establecida y la calificación de una falta de entrega o entrega extemporánea es cero.

oscarrosete.com

  • Se aceptarán entregas de tareas/prácticas fuera de las fechas y horas establecidas (calificación de falta de entrega es cero).
    • Penalización 10%/ día en tareas
    • Penalización 10%/ semana en práctica.
  • Todas las entregas deberán realizarse por medio definido en clase, de acuerdo a las indicaciones dadas (blackboard y pdf generalmente).

oscarrosete.com

POLÍTICAS DEL CURSO

POLÍTICAS MATERIAL

  • El material para trabajar en clase, descripción de tareas y temas para exposición, así como cualquier material de apoyo estará disponible a través del Blackboard o el sitio web y este será actualizado periódicamente.
  • Es responsabilidad de cada estudiante traer a la sesión de clase el material que indique el maestro, incluyendo exposiciones y tareas.

oscarrosete.com

POLÍTICAS PRESENTACIONES

  • Preparar una presentación formal e interactiva que presente al grupo el tema correspondiente (Prezi, PowerPoint, Google Slides, otro).
  • Preparar un reporte escrito de los puntos más relevantes de la presentación, así como las referencias consultadas.
  • Subir en la actividad correspondiente en Blackboard la presentación y el reporte escrito.
  • Es necesario estar presente en las actividades de exposición, de lo contrario la calificación para la exposición es cero.

oscarrosete.com

Introducción a la materia

Bibliografía

Antonio Serrano Nicolás, (2009), “Neumática práctica”, Editorial: Paraninfo



John S. Cundiff, (2001), “Fluid Power Circuits and Controls”; Editorial: CRC Press



Antonio Guillén Salvador, "Introducción a la neumática"; Editorial: Marcombo

oscarrosete.com

ISO 8573-1 (calidad aire)

ISO 1219 (simbología)

Software:

Festo FluidSIM 4.2





Herramientas digitales:

Blackboard, Google suite, recursos microsoft, portafolio electronico,  bases de datos.



oscarrosete.com

Introducción a la materia

oscarrosete.com

Introducción a la materia

Concepto Descripción Ponderación
Formación: Actitudes y valores Actitud en actividades individuales y en equipo relacionadas a la clase 5%
Tareas Resolución de ejemplos típicos, solución de problemas en tareas individuales y en equipo.  20%
Exposiciones grupales Exposiciones de acuerdo a temáticas asignadas. 10%
Pruebas objetivas (2) Pruebas objetivas en forma de exámenes parciales  y/o finales 25%
Actividades de clase Desarrollo exitoso y elaboración de actividades de clase 15%
Proyecto Final Desarrollo y presentaciones profesionales de los proyectos   25%

oscarrosete.com

Introducción a la materia

Información de referencia

Profesor:

Ing. Oscar Alonso Rosete Beas
E-Mail:

oscar.rosete@cetys.mx
Pagina de facebook:

https://www.facebook.com/oscararosete
Sitio web:

https://oscarrosete.com/

oscarrosete.com

Contacto preferente para dudas

Asesorías: WhatsApp  686 264 5073

oscarrosete.com

Proyecto final

Desarrollar un proyecto de innovación a nivel experimental de tecnología utilizando sistemas neumáticos e hidráulicos, donde el alumno proponga la solución de un problema planteado mediante el desarrollo de un proceso para la implementación de la solución y la realización de pruebas de factibilidad y utilidad de un sistema.

oscarrosete.com

Introducción a la materia

  • Formación de equipos para presentaciones y proyectos (3-4 integrantes)
  • Registro en grupo de Facebook

oscarrosete.com

oscarrosete.com

Diagnóstico conceptos clave

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

Agenda

oscarrosete.com

  • Identificar los conceptos de física básicos, sobre el aire.
  • Comprender sobre la generación, distribución y acondicionamiento del aire comprimido.
  • Comprender la construcción y operación de los diferentes elementos neumáticos.
  • Diseñar e interpretar circuitos neumáticos básicos

Mediante lecturas, investigación documental, análisis de casos y la realización de proyecto de innovación. Con una actitud proactiva, creativa y colaborativa.

oscarrosete.com

Objetivos

  • Automatización y su justificación (pretextos)

  • Herramientas para automatizar

Neumática

  • Ventajas de usar sistemas neumáticos

  • Desventajas

  • Propiedades del aire

  • Conceptos básicos

  •

oscarrosete.com

Agenda

En los equipos previamente formados, debatan al respecto y lleguen a una respuesta conjunta a las preguntas:

  1. ¿Qué es la automatización?

  2. ¿Cuáles son las tecnologías utilizadas para automatizar?

    • Mencione como se clasifican.
    • Mencione ejemplos de casos documentados (2) en los que se hayan implementado estas tecnologías.



Se entregara un documento en formato pdf al portal en la actividad correspondiente, se incluirán los nombres y matriculas de los integrantes.

oscarrosete.com

Automatización

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

Agenda

oscarrosete.com

En los equipos previamente formados, debatan al respecto y lleguen a una respuesta conjunta a las preguntas:

  1. ¿Qué es la automatización?

  2. ¿Cuáles son las tecnologías utilizadas para automatizar?

    • Mencione como se clasifican.
    • Mencione ejemplos de casos documentados (2) en los que se hayan implementado estas tecnologías.



Se entregara un documento en formato pdf al portal en la actividad correspondiente, se incluirán los nombres y matriculas de los integrantes.

oscarrosete.com

Automatización

Consiste en dotar al sistema de los dispositivos que le permiten operar por sí mismo.

Tiene como objetivo principal la sustitución del hombre por la máquina en tareas específicas.
-Andres Garcia, el control automático en la industria.

oscarrosete.com

Automatización

La automatización consiste en el uso de tecnologías que permiten que un proceso o procedimiento se realice sin la necesidad del trabajo humano.



Se implementa mediante un conjunto de dispositivos, programas, mecanismos, etc. como parte de un sistema de control.



El término fue acuñado originalmente por un ingeniero de la Ford Motor Company en 1946.

oscarrosete.com

Automatización

oscarrosete.com

Funciones de la automatización

  • Realizar operaciones imposibles de controlar intelectual o manualmente.
  • Mejorar la disponibilidad de los productos, para lograr proveer las cantidades necesarias en el momento preciso.
  • Simplificar el mantenimiento de forma que el operador no requiera grandes conocimientos para manipular el proceso productivo.

oscarrosete.com

Tendencias tecnológicas emergentes

Hype Cycle for Emerging Technologies, 2019. Gartner

oscarrosete.com

Top ten strategic technology trends 2021

  • Técnicas cableadas:

Sistemas diseñados a la medida que utilizan diferentes componentes conectados entre sí para realizar determinadas operaciones.

  • Técnicas programadas:

Uso de sistemas más complejos y genéricos de información.



-Andres Garcia, el control automático en la industria.



oscarrosete.com

Automatización

oscarrosete.com

Automatización

oscarrosete.com

oscarrosete.com

Introducción a la neumática

En los equipos previamente formados, debatan al respecto y lleguen a una respuesta conjunta a las preguntas:

  • ¿Qué es la neumática?

  • ¿Qué aplicaciones tiene la neumática?

  • ¿Cuáles son sus ventajas y sus desventajas?

oscarrosete.com

oscarrosete.com

Introducción a la neumática

Etimología de la palabra neumática

La neumática (del griego πνεῦμα [pneuma], ‘espiritu/alma/aire’)



En sus comienzos el hombre utilizó el viento en la navegación y en el uso de los molinos para moler grano y bombear agua.



oscarrosete.com

oscarrosete.com

Introducción a la neumática

Sucesos notables



  • Fuelle de mano y pie
  • Fundicion no ferrosa

1500 A.C



Hero's wind-powered organ (reconstruction)

Heron of Alexandria (c. 10–85 A.C.)



Influenciado por

Ctesibius of Alexandria (270 A.C.) llamado el padre de la neumática

oscarrosete.com

oscarrosete.com

Introducción a la neumática

Sucesos notables

A partir de 1950 la neumática progreso ampliamente en la industria con el desarrollo paralelo de los sensores, se comenzó con electroneumática

1690

Máquina de émbolos

-Denis papin

1776

Prototipo Compresor

-John Wilkinson

1829

diseño actual con cilindros



oscarrosete.com

oscarrosete.com

Introducción a la neumática

¿Qué es la neumática?

La palabra neumática se refiere al estudio del movimiento del aire.

-Antonio Creus Solé, Neumática e Hidráulica 2a



Tecnología que emplea el aire comprimido como modo de transmisión de energía para mover o hacer funcionar mecanismos.

oscarrosete.com

oscarrosete.com

Introducción a la neumática

¿Qué es la neumática?

La neumática y la hidráulica se pueden definir como las tecnologías destinadas a aprovechar las capacidades energéticas de los fluidos a presión para obtener trabajo útil.

Transforma procesos manuales en semiautomáticos o automáticos.

oscarrosete.com

Aplicaciones de la neumática

La neumática se aplica en líneas de producción y máquinas herramientas, donde el movimiento de diferentes mecanismos se logra a través de cilindros o motores neumáticos.

oscarrosete.com

Aplicaciones de la neumática

Accionamiento de válvulas de control.

 Herramientas de uso manual.

oscarrosete.com

Aplicaciones de la neumática

oscarrosete.com

Ventajas de la neumática

Disponibilidad:

El aire está presente en cualquier lugar. El aire comprimido es fácil de transportar a grandes distancias mediante tuberías, sin necesidad de líneas de retorno y se almacena fácilmente en depósitos y acumuladores.

oscarrosete.com

Ventajas de la neumática

Fácil de usar:

Las instalaciones son seguras y no precisan de costosos elementos adicionales. Puede usarse tanto en pequeñas operaciones como en grandes automatizaciones, siendo sencillo ampliar las instalaciones, en forma modular.

oscarrosete.com

Ventajas de la neumática

Facilidad de Manejo y adaptabilidad:

Las instalaciones son robustas y sus componentes son prácticamente insensibles a perturbaciones, sus equipos y componentes son sencillos de mantener y permiten una amplia gama de regulación de fuerza y velocidad de sus actuadores.



Es prácticamente insensible a los cambios de temperatura, por muy bruscos que sean.

oscarrosete.com

Ventajas de la neumática

Seguridad:

No tiene riesgos de incendio o explosión, lo que le convierten en idóneo para instalaciones madereras, textiles, papeleras, mineras, químicas, entre otras.



Resistencia al desgaste:

Sus componentes pueden sobre-utilizarse, sin sufrir deterioro.

oscarrosete.com

Ventajas de la neumática

Son los más adecuados en ambientes sensibles a campos magnéticos, con riesgos de incendio, explosión o medios húmedos.



oscarrosete.com

Ventajas de la neumática

Tecnología limpia (desde el punto de vista microscópico), generalmente utilizado en ambientes médicos y la industria alimenticia.

oscarrosete.com

oscarrosete.com

Conceptos

oscarrosete.com

Desventajas de la neumática

  • El aire comprimido debe tratarse para poder utilizarlo, por ello se filtra, deshumidifica y si se requiere y/o permite, se lubrica.



  • En la práctica es imposible conseguir velocidades de trabajo uniformes y constantes.

oscarrosete.com

Desventajas de la neumática

  • Los máximos esfuerzos que se pueden desarrollar están limitados por la presión de trabajo y el tamaño de los componentes.

  • Riesgos inherentes a los recipientes sujetos a presión.

oscarrosete.com

Desventajas de la neumática

A pesar de que el aire es abundante y gratuito, comprimirlo y tratarlo generan un alto costo, por ello, las fugas en las líneas de presión deben evitarse…

oscarrosete.com

Desventajas de la neumática

Leaks are a significant source of wasted energy in a compressed air system, often wasting as much as 20%-30% of the compressor’s output.

oscarrosete.com

Desventajas de la neumática

Is it a good idea to use compressed air to blow dirt off clothing or work surfaces?

No. Under no circumstances should anyone use compressed air to clean off clothing or any part of the body. Although many people know using compressed air to clean debris or clothes can be hazardous, it is still used because of old habits and the easy availability of compressed air in many workplaces. However, cleaning objects, machinery, bench tops, clothing and other things with compressed air is dangerous. Injuries can be caused by the air jet and by particles made airborne (re-enter the air). Many workplace injuries occur due to the misuse of compressed air.

oscarrosete.com

Referencia Adicional

Potential causes

  • Not draining tank (hot moist air)-->Rust
  • Safety valve
  • welds

oscarrosete.com

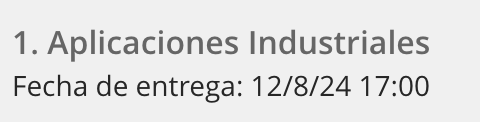

Aplicaciones Industriales

En una presentación deberá describir:

  • 1 aplicación actualmente implementada de un sistema neumático en el ámbito industrial.
  • 1 aplicación no documentada (propuesta por ustedes) de un sistema neumático en el ámbito industrial.

Incluir el detalle de los dispositivos utilizados y de ser posible un video de referencia.




La extensión mínima será de 2 diapositivas por aplicación.

Exposición

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

Aplicaciones Industriales

En una presentación deberá describir:

  • 1 aplicación actualmente implementada de un sistema neumático en el ámbito industrial.
  • 1 aplicación no documentada (propuesta por ustedes) de un sistema neumático en el ámbito industrial.

Incluir el detalle de los dispositivos utilizados y de ser posible un video de referencia.




La extensión mínima será de 2 diapositivas por aplicación.

Exposición

Para una correcta aplicación del aire en instalaciones neumáticas, se deben conocer sus propiedades y características.

  • El aire es un gas transparente, incoloro, inodoro e insípido y es buen aislante térmico y eléctrico.

  • El aire conforma la atmósfera terrestre manteniéndose alrededor de la tierra por acción de la fuerza de gravedad, constituido de Nitrógeno (78%), Oxígeno (21%), y 1% de otros gases (incluyendo las partículas contaminantes pm 2.5)

oscarrosete.com

¿Porqué utilizar el aire y  cuáles son sus propiedades?

  • Expansión. El aire se expande, al disminuir la presión sobre él, o bien si se incrementa el calor en el mismo. Al expandirse su densidad disminuye.

oscarrosete.com

Propiedades del aire

  • Contracción/Compresibilidad: El aire reduce su volumen si se ejerce una presión sobre el mismo, lo cual ocurre al comprimirlo, o bien si se le enfría.

oscarrosete.com

Propiedades del aire

  • Elasticidad: El aire al comprimirlo ejerce sobre sus paredes una presión normal a las superficies de contacto.

  • Fluidez: El aire tiene un coeficiente de viscosidad muy bajo, [0,018 cp @ 20°C], ello le permite fluir con facilidad a través de ductos y tuberías, pasando de zonas de alta presión a zonas de baja presión, nivelando las presiones.

No resistencia al desplazamiento.

  • Volumen: El aire ocupa 0,773 m3/kg a 20 ºC.

  • Masa: Su densidad es de 1,293 kg/m³ @ 20 ºC.

oscarrosete.com

Propiedades del aire

  • En mecánica, la presión se define como la fuerza normal que actúa sobre una unidad de área. Esto se escribe en forma de fórmula como se muestra:




  • Todo sistema neumático usa aire comprimido, para activar los actuadores, las presiones de compresión, varían en función de la aplicación a la que se destina su operación. Válvula reguladora de presión.

oscarrosete.com

Conceptos básicos

Presión



  • La unidad de medida de la presión en el SI es el pascal,  1 pascal es muy pequeño, la presión ejercida aproximadamente una hoja de un libro sobre el objeto que se deposite.

  • El bar es una unidad útil equivalente a 1 atmósfera y muy utilizada en Alemania.

La libra por pulgada cuadrada (psi) es utilizada en U.S.

oscarrosete.com

Unidades de Presión

Conceptos básicos

oscarrosete.com

Ejercicio Conversiones

oscarrosete.com

Para la medición de la presión se utilizan los sistemas de referencia absoluto y relativo, las presiones medidas desde el cero absoluto se conocen como absolutas y las medidas desde la presión atmosférica local se conocen como relativas.

Conceptos básicos

Unidades de Presión

oscarrosete.com

Para medir la presión atmosférica/barométrica se utilizan instrumentos denominados barómetros. Barómetro aneroide y barómetro de mercurio.

Conceptos básicos

Unidades de Presión

oscarrosete.com

Presion absoluta,PSIA.

La presión absoluta, se mide a partir del cero absoluto de presión. El cero absoluto se tiene en el vacío absoluto, ejemplo en el espacio. Todo cálculo que involucre las leyes de los gases requiere que tanto presión como temperatura están dados en unidades absolutas.


Presion manometrica, PSIG.(Presión relativa)
Un manómetro (gauge) se usa para medir la diferencia de presión entre un sistema y la presión atmosférica, denominándose a la lectura como presión manométrica.

Si la presión manométrica es negativa, es una presión de vacío, respecto de la presión atmosférica.

Conceptos básicos

Relaciones entre las presiones

oscarrosete.com

Las presiones absolutas y manométricas se relacionan mediante la ecuación:




La presión atmosférica, varía con la temperatura (afecta la densidad del aire) y la altitud sobre el mar.

La presión atmosferica estandar es 1.01325 bar @273K, se usa como referencia para establecer la densidad y volumen de los gases.

Conceptos básicos

Relaciones entre las presiones

oscarrosete.com

Conceptos básicos

Relaciones entre las presiones



oscarrosete.com

Conceptos básicos

Ejemplo ilustrativo

oscarrosete.com

Conceptos básicos

Ejemplo ilustrativo

oscarrosete.com

Conceptos básicos

Ejemplo ilustrativo

oscarrosete.com

Conceptos básicos

Ejemplo ilustrativo

oscarrosete.com

  • Los manómetros llenos de líquido (glicerina) se recomiendan en procesos donde existan vibraciones excesivas, presiones pulsantes, impactos mecánicos y atmósferas corrosivas.

  • Una vez instalado el manómetro se debe “ventear”, cortando la punta del tapón fusible a fin de liberar presiones internas del manómetro (generadas por altas temperaturas) para evitar lectura errónea

Conceptos básicos

Selección manómetro y vacuómetro

oscarrosete.com

Conceptos básicos

Selección manómetro y vacuómetro

oscarrosete.com

Conceptos básicos

Selección manómetro y vacuómetro

oscarrosete.com

Conceptos básicos

Instrumento de medición

oscarrosete.com

Conceptos básicos

Caudal/gasto volumétrico

Es la cantidad de volumen que atraviesa una superficie en la unidad de tiempo. En un elemento neumático es la cantidad de aire que atraviesa dicho conducto en un determinado tiempo.

Unidades:

SI: m^3/s

US: gpm

l/min

Q=\frac{Al}{t}=Av

Donde:

A=Área de sección transversal del ducto o cilindro (m2)

l=longitud(m)

v=velocidad(m/s)

Q=\frac{V}{t}

Donde:

Q=caudal(m3/s)

V=volumen(m3)

t=tiempo(s)

oscarrosete.com

El cilindro neumático de la figura, tiene un émbolo de 50 mm de diámetro, y un vástago de 19 mm de diámetro. Si el vástago se mueve a una velocidad de 5 pulgadas por minuto, cuál es el caudal por segundo que se consume en 50 ciclos similares, operando al mismo tiempo.

Conceptos básicos

Caudal

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

El cilindro neumático de la figura, tiene un émbolo de 50 mm de diámetro, y un vástago de 19 mm de diámetro. Si el vástago se mueve a una velocidad de 5 pulgadas por minuto, cuál es el caudal por segundo que se consume en 50 ciclos similares, operando al mismo tiempo.

Conceptos básicos

Caudal

oscarrosete.com

En los equipos previamente definidos, establezcan las diferencias entre un caudalímetro, flujometro y un rotámetro e identifiquen aplicaciones.

ACTIVIDAD EN CLASE

oscarrosete.com

Conceptos básicos

Selección caudalimetro/flujometro/rotámetro

oscarrosete.com

El rotámetro es un caudalímetro industrial que se usa para medir el caudal de líquidos y gases. El rotámetro consiste en un tubo y un flotador.

Conceptos básicos

Rotámetro

oscarrosete.com

  • ¿Cuál es el caudal mínimo y máximo para el rotámetro?

  • ¿Cuál es la temperatura de proceso mínima y máxima?

  • ¿Cuál es el tamaño de la tubería?

  • ¿Quisiera un rotámetro de lectura directa o es aceptable una tabla de consulta?

  • ¿Qué precisión necesita?

  • ¿Requiere una válvula para regular el flujo?

  • ¿Habrá contrapresión?

  • ¿Cuál es la presión de proceso máxima?

Conceptos básicos

Rotámetro

oscarrosete.com

Un caudalímetro es un instrumento usado para medir lineal, no lineal, la masa o caudal volumétrico de un líquido o un gas.

Existen caudalimetros ultrasónicos, rotámetros, magnéticos, de turbina, entre otros.

Conceptos básicos

Caudalímetro o flujómetro

oscarrosete.com

Conceptos básicos

Caudalímetro o flujómetro

oscarrosete.com

Conceptos básicos

Flujometro

oscarrosete.com

La presión ejercida en un punto cualquiera de un fluido, se transmite por igual en todas direcciones y sentidos. En este principio se basa la operación de las prensas hidráulicas.



Conceptos básicos

Principio Pascal

oscarrosete.com

¿Qué fuerza se debe aplicar sobre un émbolo de 5 cm2 de área, de un circuito hidráulico, con el que se desea elevar un automóvil de 1200 kg de masa, el cual se soportará sobre el vástago de un pistón que tiene un émbolo de área 120 cm2?

Ejemplo ilustrativo

Principio Pascal

oscarrosete.com

Sistemas de frenado de los vehiculos (líquido de frenos)

Aplicaciones

Principio Pascal

Bombas hidráulicas

oscarrosete.com

El concepto de potencia neumática, es útil para realizar el análisis económico de instalaciones de sistemas neumáticos.

La potencia instantánea consumida por un actuador, es igual al producto de la fuerza por la velocidad, si el actuador es un cilindro, la fuerza ejercida será igual al producto de la presión por el área de sección útil del cilindro.

Conceptos básicos

Potencia neumática

Q=\frac{V}{t}=Av\rArr v=\frac{Q}{A}
P=Fv=(p \times A)(\frac{Q}{A})=p \times Q
F=pA

oscarrosete.com

Si la presión de trabajo del pistón del ejercicio anterior de cálculo de caudal fuese de 110 psi, cuál sería la potencia consumida en 50 ciclos del pistón en Hp.

Conceptos básicos

Potencia neumática

Q=\frac{V}{t}=Av\rArr v=\frac{Q}{A}
P=Fv=(p \times A)(\frac{Q}{A})=p \times Q

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido



Agenda: 1.2 Generación, distribución y acondicionamiento del aire comprimido.

  • Calidad del aire comprimido.

  • Casos registrados

  • Normativa

  • Tipos de secadores

  • Tipos de filtros

  • Compresores

  • Acumulador

  • Red de aire

  • Conectores para tubería

  • Instrumentación básica.

oscarrosete.com

Es la unidad que se emplea para medir el caudal o flujo de un fluido, en el sistema inglés, (sus siglas son CFPM o CFM, “Cubic Feet Per Minute), especificando así el volumen, en pies cúbicos, que pasa por una tubería o se consume en un cilindro, de sección determinada, por cada minuto que transcurre.

SCFM-Standard conditions

At sea-level of 14.7 PSIA (760 mmHg), relative humidity of 36%, and ambient temperature of 68oF (19oC).

Conceptos básicos

Cálculo de los cfpm/cfm

oscarrosete.com

Cálculo de los cfpm/cfm

ACFM (Actual Cubic Feet per Minute)

Las condiciones reales son difícilmente condiciones estándar.

  • Cuando se aplica presión a un volumen de aire, este se comprime.

  • Cuando se aplica vacío a un volumen de aire este se expande.

El flujo volumétrico real/actual es denominado ACFM.

Conceptos básicos

oscarrosete.com

Ejercicios alumnos

Cálculo de los cfpm/cfm

oscarrosete.com

En una prensa el émbolo mayor tiene un diámetro de 42 cm y el émbolo menor de 2.1 cm. ¿Qué fuerza se necesita ejercer en el émbolo menor para levantar un bloque de  5097 kg.

Ejercicio alumno

Principio Pascal

oscarrosete.com

Un cilindro de simple efecto efectúa 750 ciclos por minuto, siendo la longitud de cada carrera de 75 mm y produce una elevación de presión de 100 bar.

El área del pistón es de 10cm2.

Ejercicio alumno

Potencia neumática

oscarrosete.com

Consideraciones preliminares

Ejercicio alumno

Potencia neumática

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

Ejercicios alumnos

Cálculo de los cfpm/cfm

oscarrosete.com

En una prensa el émbolo mayor tiene un diámetro de 42 cm y el émbolo menor de 2.1 cm. ¿Qué fuerza se necesita ejercer en el émbolo menor para levantar un bloque de  5097 kg.

Ejercicio alumno

Principio Pascal

oscarrosete.com

Un cilindro de simple efecto efectúa 750 ciclos por minuto, siendo la longitud de cada carrera de 75 mm y produce una elevación de presión de 100 bar.

El área del pistón es de 10cm2.

Ejercicio alumno

Potencia neumática

oscarrosete.com

El aire en el planeta presenta un gran contenido de contaminantes acentuándose la presencia de estos en el aire comprimido, la tabla abajo proporciona valores típicos de contaminantes en el aire comprimido, los valores mostrados pueden excederse de manera significativa dependiendo de la localidad y circunstancias ambientales.

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido

oscarrosete.com

El contaminante más abundante en un sistema de aire comprimido es el agua; (hasta un 99%), la cual se mezcla con aceite, residuos de desgaste del compresor y corrosión de las tuberías, así como partículas en suspensión, bacterias y virus que entran al sistema de aire comprimido a través del compresor.

La cantidad de contaminantes se multiplica cuando el aire se comprime a la presión de trabajo. A 8 bar habrá 8 veces más contaminantes por m3.

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido

oscarrosete.com

La acumulacion en líneas de presión, válvulas y cilindros del sistema genera corrosión en las tuberías y tiempo muerto debido a fallas de operación por la oclusión de válvulas y  atascamiento de cilindros.



Adicional a la contaminación de productos médicos o alimenticios.

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Calidad del Aire comprimido



oscarrosete.com

Ejemplo afectación maquinaría

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Ejemplo afectación maquinaría



Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Normativa de calidad del aire comprimido

Generación, distribución y acondicionamiento

del aire comprimido

Al seleccionar una pureza de aire debe considerarse la aplicación que se va a dar al aire comprimido, no es lo mismo aire para una llantera que aire para un hospital o trabajos de dentista.



oscarrosete.com

Normativa de calidad del aire comprimido



Generación, distribución y acondicionamiento

del aire comprimido

Clase 1.2.1(ISO 8573-1:2010)

  • Clase 1 en Partículas (impurezas sólidas)

Partículas sólidas. Cantidad máx. de partículas por m3 o en mg/m³.

  • Clase 2 en Agua (vapor de agua y agua)

Punto de condensación bajo presión de vapor.

  • Clase 1 en Aceite (mg/m³)

Contenido total en aceite (líquido, aerosol y niebla).

oscarrosete.com

Agua

Generación, distribución y acondicionamiento

del aire comprimido

El agua es la única sustancia en la Tierra que aparece naturalmente en tres estados físicos:

gas (vapor de agua), líquido (agua) y sólido (hielo)



El vapor de agua es el único gas en la atmósfera que se puede encontrar en sus 3 estados.

oscarrosete.com

Punto de rocío

Generación, distribución y acondicionamiento

del aire comprimido

Temperatura en la que el vapor de agua se condensa en agua líquida a la presión de funcionamiento del sistema.


Entre más bajo mejor.

oscarrosete.com

Punto de rocío

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Normativa de calidad del aire comprimido









Generación, distribución y acondicionamiento

del aire comprimido

Dew point (punto de rocio):

the atmospheric temperature (varying according to pressure and humidity) below which water droplets begin to condense and dew can form.

oscarrosete.com

Normativa de calidad del aire comprimido

Generación, distribución y acondicionamiento

del aire comprimido

Clase 1.2.1(ISO 8573-1:2010)

  • Clase 1 en Partículas

En un m^3 de aire: 20,000 partículas de 0.1-0.5 micrones, 400 partículas 0.5-1 micrón, 10 de 1-5 micrones.

  • Clase 2 en Agua

no permitiéndose cantidad alguna de agua líquida (g/m^3).

Punto de rocio ≤ -40°C

  • Clase 1 en Aceite

En un m^3 de aire: <0.01mg de aceite.

oscarrosete.com

Diferencias entre ISO 12500 and ISO 8573 (Atlas Copco)

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Auditoría de Aire comprimido (Beko)


Datos con instrumentos de medición exactos

De particulas, humedad y aceite residual

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Normativa de calidad del aire comprimido

Generación, distribución y acondicionamiento

del aire comprimido

Aire para aplicaciones Críticas… [1.1.1 ; 1.2.1 ; 1.3.1]

Productos Farmacéuticos, (Medicamentos, Aire para pulmones mecánicos,…) Producción de Alimentos, (Cereales, Enlatados, Pastas,…), Productos Lácteos, (Leche, Grasas, Yogurts,…)



Aire de Alta Calidad, Libre de Aceite… [ 2.1.1 ; 2.2.1 ; 2.3.1]

Soplado de botellas de plástico, (PET, PVC, PHD…), Procesamiento de películas, Instrumentación Crítica y de Medición, Producción de cosméticos, Aire para dentistas.



Aire para Propósitos Generales, con carga mínima de Aceite… [2.4.2]

General, Estampado de metales, forja.

oscarrosete.com

Red de aire comprimido

Generación, distribución y acondicionamiento

del aire comprimido

El propósito del sistema de distribución de aire comprimido es proveer de aire en los puntos de uso.



El aire comprimido debe entregarse en volumen suficiente, con calidad apropiada, y la presión requerida para alimentar correctamente los componentes que utilizan el aire.

oscarrosete.com

Red común de aire

Generación, distribución y acondicionamiento

del aire comprimido

a. El compresor (generación)

b. El acumulador (soportar picos de demanda)

c. Válvulas de cierre (control flujo)

d. Las tuberías (conducción del aire comprimido)

e. Bajadas de aire con cuellos de ganso y  puntos de uso previo a los extremos.

oscarrosete.com

Red común de aire

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Eficiencia de red

  • La eficiente separación de los condensados.

  • Una baja caída de presión entre el compresor y el punto de uso o consumo, <0.5 Bar entre compresor y punto de uso más alejado.

  • Un mínimo volumen de fugas en las tuberías de distribución, <10% del aire comprimido.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Compresor

  • Elemento que convierte la energía mecánica de un motor eléctrico o de combustión, en energía potencial de aire comprimido.

  • Los compresores son máquinas que aspiran el aire del medio ambiente y lo comprimen a una presión superior a la atmosférica, generando así el aire comprimido.

Se seleccionan para la operación de que se trate, en función del caudal y la presión requeridos.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secadores de aire

En los sistemas de aire comprimido, el aire aspirado por el compresor entra a la presión y temperatura  ambiente  con su consiguiente  humedad  relativa.

Entonces  se lo comprime a una presión más elevada lo que produce un calentamiento del aire al grado que toda su humedad pasará por el compresor.

Este aire, ahora comprimido, al ir enfriándose en el depósito y tuberías de distribución hasta igualar la temperatura ambiente, condensará parte de su humedad en forma de gotas de agua.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secadores de aire

El aire comprimido incluye objetos extraños como la humedad (vapor de agua, gotitas de agua), aceite y partículas.



Las gotitas de agua, el aceite y las partículas pueden eliminarse usando filtros de aire, separadores de neblina, etc., pero la humedad debe eliminarse mediante un secador.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por absorción

(secado coalescente)

El aire comprimido es forzado a través de un agente secante que reacciona con la humedad, drenando posteriormente.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

La coalescencia es la propiedad que tienen los elementos a juntarse (crecer conjuntamente),

Las partículas líquidas son obligadas a unirse en gotas más grandes, por medio de una matriz filtrante, logrando un tamaño suficiente para caer por gravedad.

Secado por absorción

(secado coalescente)

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por absorción

(desecante)

En una cámara vertical está contenido un producto químico, que por métodos físicos absorbe la humedad del aire comprimido.



Cuando se satura, se regenera mediante secado por calentamiento.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por refrigeración

Unidad mecánica que incorpora un circuito de refrigeración con dos intercambiadores de calor.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por refrigeración

Consisten en una máquina con un circuito de refrigeración típico el cual se encarga de enfriar aire por debajo de la temperatura mínima histórica en la red produciéndose intencionalmente condensados que son retirados por medio de un separador centrífugo.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por refrigeración

Solo pueden ser utilizados en sitios donde el punto de rocío sea mayor o igual a 0°C ya que de lo contrario el agua se congela y obstruye la tubería.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Secado por refrigeración

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Exposición

Lunes 26 de Agosto

En equipos previamente acordado, definan y justifiquen qué arreglo de filtros (#parte, proveedor y diagrama) utilizarían para las siguientes aplicaciones:



  • Cirugías dentales.

  • Empaquetado de píldoras para diabetes.

  • Remoción de humedad de hojuelas de papa.

  • Limpieza de rebabas metálicas en prensa.

  • Pintado automotriz.

  • Accionamiento de pistón para fijación de pieza.



Nota: Definir calidad de aire comprimido y buscar con proveedores los elementos filtrantes(FESTO, SMC, etc) requeridos.

oscarrosete.com

Lineamientos Primer Exposición

Realizar Presentación que cubra los siguientes puntos:


  • Justificación en base a normativa

  • Características de filtros seleccionados

  • Diagrama de sistema de filtrado identificando conexiones(port size) y roscado(thread type).

  • Bill of Materials donde se defina el costeo de la solución (Incluir tubería, niples y reducciones)

oscarrosete.com

Lineamientos Primer Exposición

Cirugía dental

Alexis Herrera

Oscar Diaz

Jorge Beltran

Pintado automotriz

José Villaescusa

Bernardo Hernández

Alejandro Flores

Francisco Rosales

Limpieza de rebabas metálicas en prensa.

Itzel Peña

Evelin Rivera

Vanessa Aguilera

Empaquetado de píldoras para diabetes

Abril Garcia

Carlos Garcia

Ivan Zhou

Diego Rocha

Sebastian Herrera

oscarrosete.com

Sesión pasada



  • Calidad del aire comprimido.

  • Casos registrados

  • Normativa

  • Compresores (generación)

  • Tipos de secadores

  • Tipos de filtros

Agenda: 1.2 Generación, distribución y acondicionamiento del aire comprimido.



  • Acumulador

  • Red de aire

  • Conectores para tubería

  • Instrumentación básica.

oscarrosete.com

Lineamientos Primer Exposición

Cirugía dental

Alexis Herrera

Oscar Diaz

Jorge Beltran

Pintado automotriz

José Villaescusa

Bernardo Hernández

Alejandro Flores

Francisco Rosales

Limpieza de rebabas metálicas en prensa.

Itzel Peña

Evelin Rivera

Vanessa Aguilera

Empaquetado de píldoras para diabetes

Abril Garcia

Carlos Garcia

Ivan Zhou

Diego Rocha

Sebastian Herrera

oscarrosete.com

Red común de aire

Generación, distribución y acondicionamiento

del aire comprimido

a. El compresor (generación)

b. El acumulador (soportar picos de demanda)

c. Válvulas de cierre (control flujo)

d. Las tuberías (conducción del aire comprimido)

e. Bajadas de aire con cuellos de ganso y  puntos de uso previo a los extremos.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor





  • Elemento que convierte la energía mecánica de un motor eléctrico o de combustión, en energía potencial de aire comprimido.

  • Los compresores son máquinas que aspiran el aire del medio ambiente y lo comprimen a una presión superior a la atmosférica, generando así el aire comprimido.

Se seleccionan para la operación de que se trate, en función del caudal y la presión requeridos.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Máquinas de desplazamiento positivo:

Constan de un sistema mecánico que es capaz de transportar un volumen de fluido entre dos puntos situados a distinta presión y que, generalmente se completa con un juego de válvulas que solo permiten la circulación del fluido en el sentido deseado.

El aire llega a la cámara de compresión y es comprimido al reducir el volumen de la cámara.

Compresores de desplazamiento

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor









oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Compresor de émbolo de una etapa

El movimiento hacia abajo del émbolo aumenta el volumen creando una presión más baja que la atmosférica, lo que hace entrar el aire a través de la válvula de admisión. Cuando se mueve hacia arriba, la válvula de admisión se cierra y se comprime el aire saliendo por la válvula de escape.

Existen de múltiples etapas con diferente cantidad de pistones.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Compresor de émbolo de una etapa (single acting)

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

Compresor de émbolo de una etapa

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Video demostrativo reemplazo de pistón



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor de émbolo de dos etapas



El aire recogido a la presión atmosférica se comprime en dos etapas refrigeración entre ambas para reducir el calor excesivo que se crea y así aumentar en gran medida su eficacia.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor de diafragma (diaphragm)



Este compresor suministra aire comprimido seco y totalmente libre de aceite (pues el aire comprimido queda aislado del émbolo gracias al diafragma), por lo que se emplea principalmente en la industria farmacéutica y alimentaria

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor de diafragma(diaphragm)



Hose barbs are cylindrical pieces or parts for attaching and securing of hoses. The barb-like rings on the cylindrical piece allow for an easy push-connection of flexible-plastic or rubber tubing that is not so easily disconnected.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor rotativo de paletas Deslizantes (vane)



Este compresor tiene un rotor montado excéntricamente con una serie de paletas que se deslizan dentro de ranuras radiales.

Al girar el rotor e impulsadas por la fuerza centrífuga, las paletas entran en contacto con la pared del estator, reduciendo el espacio entre ambas comprimiendo el aire contra el estator

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Compresor de Tornillo



Dos rotores helicoidales giran en sentidos contrarios. el volumen libre entre ellos disminuye, comprimiendo el aire atrapado entre dichos rotores.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

En equipos:

  • Determine que tipo de compresor(es), se recomienda(n) si la presión requerida es de 300 psi con un requerimiento de caudal de 800 ACFM



  • Presión requerida fuese 100 psi y un caudal de 11000 ACFM.

Propongan un proveedor y número de parte de acuerdo a las especificaciones del proveedor.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Fig. 1.1. Compressor types and application conditions.

Modified from NGPSA Engineering Data Book, vol. 1, Revised tenth ed., 1994. Compiled and edited in cooperation with the Gas Processors Association.Copyright © 1987 Gas Processors Association.

https://www.sciencedirect.com/topics/engineering/dynamic-compressor



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Acumulador/air receiver tank



El acumulador, permite almacenar el aire comprimido y mantener la presión en las líneas de suministro, permitiendo que en caso ocurrir alguna falla en el circuito, el sistema siga operando gracias al aire almacenado en el mismo.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Acumulador

Generalmente se instala cerca del compresor; pero si la cantidad y presión de aire, son críticas en una operación, se recomienda colocar un acumulador cerca del punto de uso para dicha operación.

El tamaño del acumulador depende del caudal de aire que consume el sistema y la potencia del compresor.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Acumulador

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Acumulador

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Acumulador

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





El volumen del acumulador puede calcularse aplicando la siguiente fórmula:



V  = volumen del acumulador (cu ft, pies cúbicos)

t   = Tiempo para que el acumulador pase del límite de presión superior al límite de presión inferior, (min)

C  = Aire atmosférico necesario, (scfm)

pa = Presión atmosférica, (14.7 psia)

p1 = Presión máxima en el tanque, (psia)

p2 = Presión mínima en el tanque, (psia)

Es común dimensionar los acumuladores en función del caudal requerido como sigue: Un galón de aire por cada ACFM (Pies cúbicos por minuto a las condiciones actuales de operación), o 4 galones de volumen por cada caballo de fuerza, [hp], del compresor



Ejercicio Alumno

Acumulador



En una instalación se manejan las siguientes presiones, presión de operación 90 psig, presión máxima en el tanque del acumulador 150 psig, presión mínima en el acumulador 100 psig (condiciones actuales de operación). Presión atmosférica del lugar 14.7 psig. Se desea que el tiempo de paro de los compresores, esto es el tiempo para que la presión en el tanque pase de la presión máxima a la mínima sea de 3 minutos. El volumen de aire en condiciones estándar requerido es de 175 SCFM.

Determine el tamaño de acumulador recomendado, si el diámetro del acumulador debe ser 1.5 m, qué altura debe tener.

oscarrosete.com



Generación, distribución y acondicionamiento

del aire comprimido



Secadores de aire





El aire comprimido incluye objetos extraños como la humedad (vapor de agua, gotitas de agua), aceite y partículas. Las gotitas de agua, el aceite y las partículas pueden eliminarse usando filtros de aire, separadores de neblina, etc., pero la humedad debe eliminarse mediante un secador.

La concentración de vapor de agua en un gas se denomina humedad del gas

El vapor de agua es un gas que se obtiene por evaporación o ebullición del agua líquida o por sublimación del hielo. Es inodoro e incoloro.

oscarrosete.com



Generación, distribución y acondicionamiento

del aire comprimido



  • Secado por absorción

(secado coalescente)

Las partículas líquidas son obligadas a unirse en gotas más grandes, por medio de una matriz filtrante. Gravedad.

  • Secado por absorción(desecante)

  • Secado por refrigeración

oscarrosete.com

oscarrosete.com

Sistema de aire comprimido CETYS





oscarrosete.com

Sistema de aire comprimido

Regulador







Nota: La información original provenia de plews-edelmann, ahora amflo

oscarrosete.com

Sistema de aire comprimido

Conector rápido









oscarrosete.com

Sistema de aire comprimido

Conector rápido









oscarrosete.com

Sistema de aire comprimido

Conector rápido









Sitio web Vendedor:

https://gghyd.com/



oscarrosete.com

Sistema de aire comprimido



Filtros

oscarrosete.com

Sistema de aire comprimido





Filtros

Amflo air line filters are recommended for use in All air line applications Centrifugal force created by airflow through the filter removes liquids, oil, water, and large dust. The porous element filter removes small dust particles down to 40 microns.



oscarrosete.com

Sistema de aire comprimido



Filtros

Filter assembly includes element, manual drain and a high pressure metal bowl.

  • 1/2-14 female NPT inlet/outlet.

  • Max pressure: 250 PSI at 175 degrees F.

  • Temperature range -10 to +175 F.

  • 150 SCFM (standard cubic feet per minute) with 100 PSI inlet pressure and 10 PSI pressure drop(low pressure drop).



oscarrosete.com

Sistema de aire comprimido

Filtro



Filtros

Filter assembly includes element, manual drain and a high pressure metal bowl.





oscarrosete.com

Sistema de aire comprimido

Filtro



Filter Cartridge/Elemento filtrante



oscarrosete.com

Sistema de aire comprimido



1/2-14 female NPT inlet/outlet.

Filtro

oscarrosete.com

Sistema de aire comprimido

Filtro

Filtros de coalescencia para aire comprimido

Son probablemente el equipo de purificación más importante en un sistema de aire comprimido; están diseñados para eliminar aceite y agua en aerosol por filtración mecánica, removiendo también sólidos en suspensión tan pequeños como 0,01 micras de tamaño.

oscarrosete.com

Sistema de aire comprimido



Filtros

  • Los poros de los filtros generalmente tienen un tamaño que va desde 5 hasta 40 micrones.

  • Con un filtro de 5 micrones m, se puede obtener una filtración del 99.99%

  • Si la caída de presión entre entrada y salida de la instalación de filtrado es de 0.4 a 0.6 bar, se recomienda cambiar el filtro.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Filtros

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Filtros

Filtros de Adsorción de aceite, (carbón activado).

También denominados “filtered carbon adsorbers” son utilizados para reducir los niveles de aceite a resultados tan bajos como 0.01 mg/ m³, más bajos que Clase 1 , así como la eliminación de olores.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Filtros

Filtros de eliminación de polvo
Los filtros de eliminación de polvo se utilizan para la remover las partículas cuando no hay líquido presente. Por lo general, proporcionan un rendimiento de eliminación de partículas similar al filtro de coalescencia y utilizan las mismas técnicas de filtración mecánica para alcanzar una eficiencia de hasta el 99,9999% en eliminación de partículas.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Filtros

Microbiológicos filtros (estériles)

La remoción absoluta de partículas sólidas y microorganismos se logra con un filtro de membrana o de tamiz. Generalmente conocidos como filtros de aire estéril. Sus carcasas están fabricadas en acero inoxidable para facilitar la esterilización por vapor o química del filtro y el elemento.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





SMC AMG WATER SEPARATOR

Fueron desarrollados para remover agua condensada de una red de aire comprimido.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Festo Water Separator

The water separator MS-LWS has been developed to remove condensed water effectively from compressed air network, as using air filters is not enough for humid countries.

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Filtrado previo al compresor (Compressor inlet filter)



El aire debe filtrarse desde antes de entrar al compresor, ello proporcionará mayor vida útil al equipo, cada fabricante de compresores proporciona el tipo adecuado de filtro, sin embargo debe revisarse contra las condiciones ambientales en las que el equipo realmente opera.



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Sistema de selección de festo

Selection tool for choosing the right service unit without oversizing, and with the right air quality class

Dar click en dimensionado de unidades

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





Ejemplo ilustrativo





Compressed air comes into direct contact with non-dry food (e.g. drinks, meat, vegetables)

The following compressed air quality classification in accordance with ISO 8573-1:2010 applies:

– Solid particles: Class 1

– Water: Class 4

– Oil: Class 1



oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido





oscarrosete.com

Contenido

Unidad I: Neumática

  • 1.1 Fundamentos de la neumática.

  • 1.2 Generación, distribución y acondicionamiento del aire comprimido.

  • 1.3 Simbología de los elementos neumáticos.

  • 1.4 Diseño de circuitos neumáticos.

    • a) Método Intuitivo.

    • b) Método de cascada.

    • c) Método paso a paso.

oscarrosete.com

Sesión pasada

Agenda: 1.2 Generación, distribución y acondicionamiento del aire comprimido.

  • Calidad del aire comprimido.

  • Casos registrados

  • Normativa

  • Compresores (generación)

  • Tipos de secadores

  • Tipos de filtros

  • Acumulador

  • Red de aire

  • Conectores para tubería

  • Instrumentación básica.

oscarrosete.com

Actividad en clase / primer exposición

Lunes 26 de Agosto

En equipos previamente acordado, definan y justifiquen qué arreglo de filtros (#parte, proveedor y diagrama) utilizarían para las siguientes aplicaciones:



  • Cirugías dentales.

  • Empaquetado de píldoras para diabetes.

  • Remoción de humedad de hojuelas de papa.

  • Limpieza de rebabas metálicas en prensa.

  • Pintado automotriz.

  • Accionamiento de pistón para fijación de pieza.



Nota: Definir calidad de aire comprimido y buscar con proveedores los elementos filtrantes(FESTO, SMC, etc) requeridos.

oscarrosete.com

Lineamientos primer tarea



Realizar Presentación que cubra los siguientes puntos:


  • Justificación en base a normativa

  • Características de filtros seleccionados

  • Diagrama de sistema de filtrado identificando conexiones (port size) y roscado (thread type).

  • Bill of Materials donde se defina el costeo de la solución (Incluir tubería, niples y reducciones)

oscarrosete.com

Lineamientos Primer Exposición

Cirugía dental

Alexis Herrera

Oscar Diaz

Jorge Beltran

Pintado automotriz

José Villaescusa

Bernardo Hernández

Alejandro Flores

Francisco Rosales

Limpieza de rebabas metálicas en prensa.

Itzel Peña

Evelin Rivera

Vanessa Aguilera

Empaquetado de píldoras para diabetes

Abril Garcia

Carlos Garcia

Ivan Zhou

Diego Rocha

Sebastian Herrera

oscarrosete.com

Diseño del sistema rentable

El tratamiento en un solo punto no es suficiente, se recomienda que el aire comprimido sea tratado a un nivel de calidad adecuado desde antes de entrar al sistema, y proteger los acumuladores y la tubería de distribución.



Debe prestarse atención a la purificación en el punto de uso, considerando la aplicación y el nivel de calidad requerido.

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Generación, distribución y acondicionamiento

del aire comprimido

La red de aire comprimido (pérdidas por fuga)

El mejor método de detectar y localizar fugas mediante es con el uso de un detector acústico ultrasónico, el cual pueda reconocer la alta frecuencia del agudo sonido asociado con las fugas. Estas unidades tienen micrófonos direccionales, amplificadores, filtros de audio y usualmente indicadores visuales o bien audífonos, para detectar las fugas.

oscarrosete.com

La red de aire comprimido (pérdidas por fuga)

Otro método más simple requiere de usar una brocha para aplicar agua jabonosa en las áreas de riesgo; aun y cuando este método es confiable, requiere de mucho más tiempo.

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

La red de aire comprimido (pérdidas por fuga)

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

La red de aire comprimido (pérdidas por fuga)

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Conectores y accesorios para tubería

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Conectores para válvulas y actuadores neumáticos

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Roscas

Al usar conexiones roscadas debe tenerse cuidado de unir roscas que sean compatibles

Los tipos de roscas usadas en tuberías y conexiones de tubería, pueden clasificarse por el uso que se les da, como sigue:

  • Roscas que cuando se ensamblan con un sellador, producen una unión resistente a la presión.

  • Roscas que cuando se ensamblan sin sellador producen una unión resistente a la presión.

  • Roscas que provén uniones mecánicas flojas o libres, sin hermeticidad.

  • Roscas que producirán una unión mecánica rígida, sin hermeticidad.

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Roscas

Estas necesidades han dado pie al desarrollo de dos formas de rosca para tubería: rectas y cónicas

Estas roscas se regulan por los estándares:

ANSI B1 20.1;



ANSI B1 20.3 y SAE J 476.

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Roscas



Esta tabla muestra los diferentes tipos de rosca usados en los USA y el estándar que las rige.

Generación, distribución y acondicionamiento

del aire comprimido

oscarrosete.com

Instrumentación básica



En un sistema neumático, son imprescindibles los siguientes elementos básicos:

  • Regulador de presión

  • válvula de seguridad/ válvula de alivio de presión

  • Unidad de mantenimiento

  • Válvulas de purga

  • Acumuladores intermedios

Generación, distribución y acondicionamiento

del aire comprimido

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.

1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

  • Tipos de filtros

  • Eliminación de fugas

  • ISO 1219-1:2012

  • Actuadores

    • Simple y doble efecto

  • Válvulas

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

1.3 Simbología de los elementos neumáticos.

Simbología estándar

Se han desarrollado y establecido estándares para representar de manera esquemática los elementos neumáticos, mediante símbolos, de esta manera se facilita la elaboración de dibujos y su comunicación a todos los niveles.

El estándar que más se utiliza es el ISO 1219-1:2012 (en USA se aplicaba el ANSI Y32.10, pero este ha sido removido y ya solo se usa como estándar de referencia     histórica).



ISO 1219 , SMC

En los siguientes sitios pueden encontrar información útil sobre la simbología neumática e hidráulica, detallaremos solo la que aquí usaremos.

  • http://www.fluidpowersolutions.ca/pdf/Fluid%20Power%20Symbols%20ANSI%20Standard.pdf

  • http://hydraulicspneumatics.com/other-technologies/chapter-4-iso-symbols

  • http://blog.utp.edu.co/ricosta/files/2011/08/SIMBOLOGIA-NEUMATICA-ISO-1219-1.pdf



1.3 Simbología de los elementos neumáticos.

Simbología estándar

oscarrosete.com

oscarrosete.com

Actuadores neumáticos

  • Cilindro neumático con vástago de simple efecto

  • Cilindro neumático con vástago de doble efecto

1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Actuadores neumáticos

1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Actuadores neumáticos



1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Válvulas



Las Válvulas son los elementos de señalización y mando, mediante ellas se dirige y regula la operación de los elementos de trabajo de manera secuencial y preestablecida. En los principios de la automatización, los elementos de manejo de señales y de control eran manuales o mecánicos.

Las válvulas neumáticas, tienen las siguientes funciones:

- Distribuir el fluido

- Regular el caudal

- Regular la presión

1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Válvulas



Conforme a la norma DIN/ISO 1219 y por recomendación del CETOP (Comité Européen des Transmissions Oiéohydrauliques et Pneumatiques).

El término "válvula" o "distribuidor" es     el término general para todo tipo de dispositivo que controla una o más variables     de un fluido pueden ser válvulas de corredera, de bola, de asiento, grifos, de émbolo, etc.

Estas controlan o regulan el arranque, el paro y la dirección del flujo, así como la presión y el caudal del fluido enviado desde el acumulador.

1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Válvulas



1.3 Simbología de los elementos neumáticos.

oscarrosete.com

Simbología de los elementos neumáticos

El término "válvula" o "distribuidor" es el término general para todo tipo de dispositivo que controla una o más variables de un fluido.



Por su función las válvulas se categorizan en 5 grupos:

a.Válvulas de vías o distribuidoras (definen la ruta)

b.Válvulas de bloqueo

c.Válvulas reguladoras de presión

d.Válvulas reguladoras de caudal

e.Válvulas de cierre

Válvulas

oscarrosete.com

1.3 Simbología de los elementos neumáticos.





Válvulas de vías o distribuidoras



Las válvulas direccionales son los componentes que definen la ruta que ha de tomar el flujo de aire. Físicamente son bloques de metal con varios orificios o vías, que internamente son interconectados por medio de un vástago con émbolos mediante el cual se guía el fluido para que salga por la conexión deseada y sea posible realizar la operación que se quiere.



oscarrosete.com

1.3 Simbología de los elementos neumáticos.





Válvulas de vías o distribuidoras



En los esquemas neumáticos cada posición que puede adoptar una válvula distribuidora se representa por medio de un cuadrado.

Las conexiones externas (entradas y salidas) o vías se representan por medio de trazos unidos a la casilla que esquematiza la posición de reposo Inicial. Las uniones con los actuadores figuran en la parte superior y la alimentación de aire comprimido y el escape en la inferior.





Al denominarlas debe especificarse primero el número de vías que tienen, seguido del número de posiciones

Válvula direccional 2 vías, 2 posiciones

oscarrosete.com

Identifique las siguientes válvulas direccionales en base a sus posiciones y vías

Válvulas de vías o distribuidoras

 Ejemplo: 2/2→ 2 vías(conexiones externas), 2 posiciones

Simbología de los elementos neumáticos

oscarrosete.com

Las líneas representan los conductos internos de la válvula. Las flechas, el sentido exclusivo o prioritario de circulación del fluido y siempre en la posición de reposo.



Las posiciones de cierre dentro de las casillas se representan mediante líneas transversales.


Si hay unión de conductos internos se representa mediante un punto.

Simbología de los elementos neumáticos

Válvulas de vías o distribuidoras

oscarrosete.com

La otra posición u otras posiciones se obtienen desplazando lateralmente los cuadrados, hasta que las conexiones coincidan.



Si la válvula es de tres posiciones, la intermedia es, en principio, la de reposo.



Los escapes a través de un conducto se representan con un triángulo ligeramente separado del símbolo de la válvula.

Simbología de los elementos neumáticos

Válvulas de vías o distribuidoras

oscarrosete.com

Si el fluido que circula es aire comprimido, es decir en neumática, el triángulo tendrá aristas negras y fondo blanco. Si se trata de aceite, o sea en óleo hidráulica, el triángulo será negro en su totalidad.



La línea de presión se representa por una circunferencia con un punto dentro

La posición inicial es la segunda posición de izquierda a derecha.



La presión inicial se coloca en la segunda vía de derecha a izquierda

En la parte inferior de la posición inicial, las demas vias se consideran escapes.

Simbología de los elementos neumáticos

Válvulas de vías o distribuidoras

oscarrosete.com

Las conexiones externas se identifican por medio de letras mayúsculas o números:

  • Tuberías o conductos de trabajo, es decir las uniones con los actuadores: A, B, o bien 2, 4,6

  • Conexión con la alimentación del aire comprimido: P ó 1

  • Salida de escape R, S, T ó 3, 5,7

Simbología de los elementos neumáticos

Válvulas de vías o distribuidoras

oscarrosete.com

Cada posición tiene el mismo número de vías, esto es porque la válvula solo las interconecta.

Simbología de los elementos neumáticos

Válvulas de vías o distribuidoras

oscarrosete.com

Simulación 3/2 simple efecto en fluidsim

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías

Por el tipo de accionamiento

a. Válvulas monoestables (1)

b. Válvulas biestables (2)

Por el tipo de control o mando

a. Mando directo (3)

b. Mando indirecto (4)

Por su posición inicial:

a. Normalmente cerradas (5)

B. Normalmente abiertas (6)

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías

Equipo 3

Alexis Herrera

Oscar Diaz

Jorge Beltran

Equipo 2

José Villaescusa

Bernardo Hernández

Alejandro Flores

Francisco Rosales



Equipo 4

Itzel Peña

Evelin Rivera

Vanessa Aguilera

Equipo 1

Abril Garcia

Carlos Garcia

Ivan Zhou

Diego Rocha

Sebastian Herrera

En equipos definan la clasificación de válvula de vías asignada.

oscarrosete.com

Válvulas de vías (accionamiento)

a.Válvulas monoestables (1)

Pueden sostener una posición por tiempo indefinido. La válvula se mantendrá en su posición inicial por tiempo indefinido, y la posición activada por el pulsador será mantenida solo mientras el mismo sea presionado.

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías (accionamiento)

b.Válvulas biestables (2)


Sostendrá la última posición que se haya activado por tiempo indefinido o mientras no se accione en sentido contrario.


El accionamiento puede ser: (mecánico, eléctrico o por presión)

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías (Tipo de control)

Por el tipo de control o mando

a.Mando directo (3)

La válvula se utiliza para accionar directamente a un actuador.

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías (Tipo de control)

b.Mando indirecto (4)

La válvula de mando activa a otra válvula que a su vez accionará al actuador.

Simbología de los elementos neumáticos

oscarrosete.com

Válvulas de vías (Posición inicial)

La condición inicial es aquella en la que se han identificado las vías o conexiones de la misma.

Las válvulas se denominan normalmente abiertas, (NA), o normalmente cerradas, (NC), en base a su condición inicial.



La posición inicial es la segunda posición de izquierda a derecha.

Simbología de los elementos neumáticos

oscarrosete.com

Tipos de accionamientos

Simbología de los elementos neumáticos

oscarrosete.com

Ejercicio para entregar

En equipos se investigarán el tipo de accionamiento de la válvula asignada y realizarán una presentación donde:

  • Se identificará y documentará modelo comercial de válvula .
  • Propondrán una aplicación industrial en la cual pueda utilizarse.

Equipo 1: Palanca
Equipo 2: Pulsador enclavamiento

Equipo 3: Pedal
Equipo 4: Palpador

septiembre 2 (previo a clase)

oscarrosete.com

Equipo 3

Alexis Herrera

Oscar Diaz

Jorge Beltran

Equipo 2

José Villaescusa

Bernardo Hernández

Alejandro Flores

Francisco Rosales



Equipo 4

Itzel Peña

Evelin Rivera

Vanessa Aguilera

Equipo 1

Abril Garcia

Carlos Garcia

Ivan Zhou

Diego Rocha

Sebastian Herrera

Ejercicio para entregar

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

Válvulas de vías

Por el tipo de accionamiento

a. Válvulas monoestables (1)

b. Válvulas biestables (2)

Por el tipo de control o mando

a. Mando directo (3)

b. Mando indirecto (4)

Por su posición inicial:

a. Normalmente cerradas (5)

B. Normalmente abiertas (6)

Simbología de los elementos neumáticos

Método Intuitivo (Secuencial)

Método Intuitivo(Secuencial)

Este tipo de diseño se realiza de forma instintiva, es decir cada persona al diseñar un circuito lo hace en base a su experiencia y conocimientos, ello implica que para una operación en particular, el circuito resultante pueda tener diferentes estructuras, (tipos y cantidad de válvulas, tipos de actuadores, etc.), todo dependerá de las habilidades del diseñador.

oscarrosete.com

Variantes

Método Intuitivo(Secuencial)

oscarrosete.com

oscarrosete.com

Ejemplo válvula

Simbología de los elementos neumáticos

oscarrosete.com

Ejemplo válvula 5/2

Simbología de los elementos neumáticos

oscarrosete.com

Ejemplo válvula 5/2

Simbología de los elementos neumáticos

oscarrosete.com

Ejemplo 1

Al accionar un botón un cilindro de simple efecto debe avanzar, al soltar el botón el cilindro de simple efecto debe regresar:

  • La mayoría de las válvulas son monoestables y regresan a su posición predeterminada (inicial) cuando se desactivan a través de un mecanismo de resorte.

Simbología de los elementos neumáticos

oscarrosete.com

Ejemplo 1

Solución con válvula 3/2 mono-estable Normalmente cerrada (Considerar existen NO y NC)

Simbología de los elementos neumáticos

oscarrosete.com

Ejemplo 1



Simbología de los elementos neumáticos

oscarrosete.com

Ejercicio alumno

Al accionar un botón un cilindro de doble efecto debe avanzar,al soltar el botón el cilindro debe regresar:

  • Hacerlo de manera directa (Investigar válvulas 4/2 y 5/2), realizarlo con ambas y simularlo


  • Hacerlo de manera indirecta y simularlo


  • El avance debe ser lento y regulable

Simbología de los elementos neumáticos

oscarrosete.com

Ejercicio alumno directa



Simbología de los elementos neumáticos

oscarrosete.com

Ejercicio alumno [lento y regulable]

Ejercicio alumno indirecta



oscarrosete.com

Ejercicio alumno [lento y regulable]







  • Válvula reguladora de flujo unidireccional


  • Válvula reguladora de flujo bidireccional

oscarrosete.com

Ejercicio alumno [lento y regulable]







  • Válvula reguladora de flujo bidireccional

  • Válvula de retención/antibloqueo (Check valve/non-return)

oscarrosete.com

Ejercicio alumno [lento y regulable]







  • Válvula reguladora de flujo unidireccional

oscarrosete.com

Ejercicio alumno [lento y regulable]







oscarrosete.com

Ejercicio alumno [lento y regulable]







oscarrosete.com

Ejercicio alumno

Al accionar un botón un cilindro de simple efecto debe avanzar, si se suelta el botón el cilindro debe regresar.



Lo mismo ocurre cuando se acciona un segundo botón.

Realizar simulación

oscarrosete.com

Ejercicio alumno

Válvula selectora/OR

Shuttle valve (OR)

The shuttle valve is switched through to the output by applying compressed air to one of the inputs (OR function).

oscarrosete.com

Válvula selectora/OR

Shuttle valve (OR)





Ejercicio alumno

oscarrosete.com

Ejercicio alumno

oscarrosete.com

Al accionar dos botones de manera simultánea (al mismo tiempo) un cilindro de simple efecto debe avanzar, al soltar cualquiera de los dos botones el cilindro debe regresar.

Realizar simulación

Ejercicio alumno

oscarrosete.com

Ejercicio alumno

oscarrosete.com

Ejercicio alumno

oscarrosete.com

Ejercicio alumno

oscarrosete.com

Ejercicio alumno

Al accionar un botón un cilindro de doble efecto debe avanzar lentamente, al soltar el botón el cilindro debe regresar a la máxima velocidad posible.

Realizar simulación

oscarrosete.com

Válvula de escape rápido



Quick exhaust valve

Estos elementos permiten aumentar la velocidad del émbolo en cilindros de simple y doble efecto.

Para que el escape rápido de aire sea efectivo, es necesario que la válvula esté montada directamente sobre la conexión de aire del cilindro.

oscarrosete.com

Válvula de escape rápido y funciones lógicas



oscarrosete.com

Configuración avance controlado/escape rápido





oscarrosete.com

Válvula de escape rápido

oscarrosete.com

Ejercicio simulación



oscarrosete.com

Al accionar un botón y soltarlo un cilindro de doble efecto debe avanzar , debe regresar al llegar al final de su carrera.

Realizar simulación

Ejercicio alumno (final de carrera)

oscarrosete.com

Ejercicio alumno (final de carrera)

oscarrosete.com

Final de carrera neumático



Válvula 3/2 con accionamiento mecánico por rodillo.



Ejercicio alumno (final de carrera)

oscarrosete.com

Tipos de finales de carrera

Cabezal orientable, levas sobregirado, levas ajustables, con conector, cable salida orientable,etc.



Selección  ibérica

http://www.ibericadeautomatismos.com/producto/na-nb-finales-de-carrera-pizzato/



Selección Honeywell

https://sensing.honeywell.com/es-es/switches/limits





Ejercicio alumno (final de carrera)

oscarrosete.com

Ejercicio alumno (final de carrera)

oscarrosete.com

Diagramas

En el diseño intuitivo de circuitos neumáticos se hace uso de los diagramas:

Espacio←→ Fase -ó-  Espacio ←→ Tiempo

Se entiende por fase el cambio de estado o posición de un elemento (sensor, interruptor, válvula, o actuador).

Método Intuitivo (Secuencial)

Millán Teja, S. (1996). Automatización Neumática y Electroneumática. Spain: Marcombo.

oscarrosete.com

Este sistema permite la descripción metódica elemental de un automatismo.



  • Un cilindro en el cual sale el vástago, decimos que va a (+)

  • Un cilindro en el cual entra el vástago, decimos que va a (-)

Método Intuitivo (Secuencial)

oscarrosete.com

Ejemplo práctico

una máquina de taladrar, cuyo avance es mandado por un cilindro neumático que llamamos A, perfora con una broca una pieza que se sujeta por medio de una mordaza neumática accionada con otro cilindro que llamamos B, deberá hacer el siguiente ciclo simplificado:



B+ A+ A- B-

Método Intuitivo (Secuencial)

oscarrosete.com

Ecuación de secuencia

La ecuación de secuencia describe de forma temporal, la secuencia de los accionamientos del circuito.

solo se representan los cambios de fases de los actuadores

Cilindro A… elevador  Cilindro C… Prensa

Cilindro B… Pusher  Cilindro D… Taladro




Un ejemplo de ecuación de secuencia es:

 A+ B+ B- C+ D+ D- C- A-

Método Intuitivo (Secuencial)

oscarrosete.com

Espacio←→ Fase



Representación gráfica del ciclo.

El funcionamiento de cada elemento es representado por una banda horizontal

Borde inferior corresponde a la posición(-) y el borde superior corresponde a (+)



Método Intuitivo (Secuencial)

oscarrosete.com

Espacio←→ Fase



En ordenadas se representan las posiciones del cilindro y en abscisas las diferentes fases en que se descompone el ciclo.

Método Intuitivo (Secuencial)

oscarrosete.com

Espacio←→ Fase

B+ A+ A- B-

Es un ciclo de 4 fases, en la fase inicial vemos dos cilindros en posición (-).

En la 1a fase cilindro A mantiene posición y B pasa a posición (+).

En la 2da fase cilindro B mantiene y a pasa de (-) a (+).

Este diagrama permite visualizacion rapida y entendimiento de un ciclo.

Método Intuitivo (Secuencial)

oscarrosete.com

Step←→ Displacement

Método Intuitivo (Secuencial)

oscarrosete.com

Espacio/Estado←→ Tiempo

El eje de las abscisas se muestra a escala los tiempos de cada fase.

Método Intuitivo (Secuencial)

oscarrosete.com

Método Intuitivo (Secuencial)

oscarrosete.com

Espacio←→ Fase y Espacio←→ Tiempo



Son útiles para detectar la aparición de señales que se contrapongan e impidan la correcta operación del sistema, (a tales señales se les ha denominado como señales entrampadas, permanentes o señales encontradas), una vez detectadas se busca una solución para eliminarlas y permitir la operación continua del circuito.

Método Intuitivo (Secuencial)

oscarrosete.com

Método Secuencial



  • Croquis (Dibujo de lo que se automatizará, resaltando el actuador)

  • Ecuación de Movimiento/secuencia (Letra del actuador y un símbolo: + avance, -retrae)

  • Identificación de emisores de señal (finales de carrera)

  • Diagrama espacio-fase

  • Análisis de sincronía

  • Diagrama neumático

Método Intuitivo (Secuencial)

oscarrosete.com

En un proceso de producción se pretende automatizar el paletizado, para lo cual se utilizaran dos cilindros.

Realizar diseño secuencial del circuito neumático.

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

  1. Croquis del sistema (resaltando los actuadores).

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

2. Ecuación de Movimiento (Letra del actuador y un símbolo: + avance, -retrae)

1A+ 2A+ 1A- 2A-

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

3.Identificación de emisores de señal(finales de carrera/detector de posición)

  • Sensor pieza en posición

  • Sensores cilindro 1A

  • Sensores cilindro 2A

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

4. Diagrama espacio-fase

1A+ 2A+ 1A- 2A-

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

4. Diagrama espacio-fase

1A+ 2A+ 1A- 2A-

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

4. Diagrama espacio-tiempo



1A+ 2A+ 1A- 2A-

El tiempo 1A+ y 2A+ es de 5 segundos.

Mientras el tiempo de retroceso 1A- y 2A- es de 3 segundos.

El tiempo de ciclo total= 5+5+3+3 = 16 segundos

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

5. Análisis de sincronía















No deben de repetirse los estados, con excepcion de la fase 0 y fase 4.

Actuador 0 1 2 3 4
Actuator 1A state 0 1 1 0 0
Actuator 2A State 0 0 1 1 0

Fase

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

6. Diagrama neumático en Fluidsim

Ejemplo Ilustrativo (Método Secuencial)

oscarrosete.com

Ejercicio tarea alumno (Método Secuencial)

Un proceso de producción como el que se muestra, se pretende automatizar mediante los cilindros M1 y M2.

Realizar diseño secuencial del circuito neumático (6 pasos).



Descripción básica del proceso:

  • Se sujeta la pieza

  • Baja la broca y realiza el corte

  • Retrocede la broca
  • Se libera la pieza



5. Análisis de sincronía















No deben de repetirse los estados, con excepcion de la fase 0 y fase 4.

Actuador 0 1 2 3 4
Actuator 1A state 0 0
Actuator 2A State 0 0

oscarrosete.com

Ejercicio tarea alumno

Al accionar un botón y soltarlo un cilindro de doble efecto debe avanzar, al presionar y soltar un segundo botón el cilindro debe regresar.

El avance y el retroceso debe ser lento y regulable.

Realizar simulación



Subir imagen y video probatorio a Blackboard

1.1 Fundamentos de la neumática.
1.2 Generación, distribución y acondicionamiento del aire comprimido.
1.3 Simbología de los elementos neumáticos.
1.4 Diseño de circuitos neumáticos.
a) Método Intuitivo.
b) Método de cascada.
c) Método paso a paso.

Unidad I: Neumática

oscarrosete.com

Agenda

oscarrosete.com

Método de cascada



Método de Cascada

(señales encontradas/condiciones de carrera/condiciones de sincronía)



1. Obtener la ecuación de secuencia requerida por el proceso.

2. Separar la ecuación de secuencia en grupos, agrupando las letras de manera que ninguna se repita en un mismo grupo, verifique que se tenga el menor número de grupos. Si el último grupo no tiene letras en común con el primero, puede integrarse a este.

3. Trazar una línea de presión por cada grupo. El suministro de aire a las líneas de presión se controla con válvulas direccionales 4/2 –o– 5/2, (“válvulas de memoria). Para activar el grupo, se presuriza la línea de presión asociada con el mismo

4. El número de válvulas de memoria necesario, es igual al número de grupos menos uno.

oscarrosete.com

Método de cascada



Método de Cascada

5. Las posiciones extremo de los actuadores se asocian a válvulas           límite 3/2, monoestables accionadas mecánicamente y                         regresadas por resorte

6. Las marcas o etiquetas son denominadas comúnmente: [+/–],            [0,1], {A+/A-}, – o – {A0/A1}

7. Las válvulas de memoria de las líneas de presión, se conectan            normalmente abiertas llevando aire a la línea del grupo 1, se              activan por la izquierda por la señal de cambio de grupo, (la señal      de cambio de cada grupo es el ultimo termino del grupo). y por la    derecha por aire de la línea del grupo subsecuente. La última válvula se retorna con la señal de cambio del último grupo.

8. Cada actuador se controla con una válvula direccional 4/2 –o– 5/2 biestable, accionada neumáticamente en ambos extremos.

oscarrosete.com

Método de cascada

Método de Cascada

En el método de cascada, se utilizan válvulas 4/2 -o- 5/2 como memoria conectandolas en serie, por la forma de hacer las conexiones se le denomina método de cascada, de manera que las señales sólo estén presentes cuando se requieren.

Sin embargo, el hecho de que las conexiones sean en serie, genera grandes caídas de presión al pasar de una válvula a otra, por ello no se recomienda usarse con más de dos válvulas de memoria, equivalente a la aplicación para tres grupos.

oscarrosete.com

Método de cascada

2 Grupos

3 Grupos

oscarrosete.com

Método de cascada (4 grupos)

oscarrosete.com

Conexiones alternativas metodo de cascada

oscarrosete.com

Ejercicio ilustrativo 10

  1. Realizar diseño secuencial del circuito neumático compuesto por los cilindros A y B  representado por la siguiente secuencia.

  2. Realizar Método de cascada para su solución.

M1+ M2+ M2-M1-

oscarrosete.com

Ejercicio ilustrativo 10

  1. Ecuación de secuencia

M1+ M2+ M2-M1-

2. (M1+ M2+)(M2-M1-)

3-8 en fluidsim



oscarrosete.com

Ejercicio para entregar

Realizar Método de cascada para su solución.





A+ B+ B- C+ C- A-

1. Ecuación de secuencia

A+ B+ B- C+ C- A-

2. (A+ B+ )(B- C+) (C- A-)

3-8 en fluidsim

oscarrosete.com

Ejercicio en equipo para entregar

3-8 en fluidsim







oscarrosete.com

Tarea alumno

  1. Realizar diseño secuencial del circuito neumático compuesto por los cilindros de doble efecto representados por las siguientes secuencias.

  2. Realizar Método de cascada para su solución (buscar sea cíclico)

Subir vídeo o archivo  a Blackboard

2.-   A+    B+     A-

                          B-

1.-  A+ A- B+ C+ C- B-

oscarrosete.com

Método paso a paso extendido

oscarrosete.com

Método paso a  paso

2 estructuras básicas

derecha(último paso), izquierda(pasos restantes)



oscarrosete.com

Método paso a paso



El método paso a paso, es un procedimiento sencillo en el que las válvulas de memoria de las líneas de presión se conectan en paralelo al suministro de aire,  por ello no hay acumulación de pérdidas de presión en válvulas, esto hace que sea el más utilizado por los diseñadores.

El método paso a paso puede aplicarse término a término de la ecuación de secuencia o bien por grupos, tal y como se formaron en el método cascada.



oscarrosete.com

Método paso a paso



Si el método se aplica término a término de la ecuación de secuencia se denomina paso a paso extendido, si primero se forman grupos como se hizo en el método de cascada, y se aplica por grupos se denomina paso a paso simplificado, este utiliza menos válvulas de memoria.

Es importante considerar que para poder aplicar el método paso a paso se necesita tener tres o más términos o grupos, ya que una válvula de memoria se activa por la línea anterior y se desactiva por la línea de presión subsecuente, pero si solo se tienen dos, debe usarse una línea de presión virtual para poder aplicarlo.

oscarrosete.com

Método paso a paso



1.Definir la ecuación de secuencia.

2.Dibujar los actuadores controlados por válvulas biestables 4/2 o 5/2

3.Numerar las fases, (movimientos simultáneos, se consideran como una sola fase).

4.A cada fase se asigna una línea de presión, que es presurizada con una válvula 3/2 biestable de accionamiento neumático. La válvula actuará como memoria alimentándose de aire del suministro principal. En el método extendido, se requieren tantas válvulas de memoria como términos tenga la ecuación de secuencia.



Metodología

oscarrosete.com

Ejercicio ilustrativo 1



  1. Realizar diseño paso a paso del circuito neumático compuesto por los cilindros A y B  representado por la siguiente secuencia.

A+ B+ B- A-



oscarrosete.com

Método paso a paso extendido



  1. Sea la secuencia: A+ B+ B- A- (como recordarán esta secuencia tiene señales encontradas)

    1.Definir la ecuación de secuencia.

    A+ B+ B- A-

    2.Dibujar los actuadores controlados por válvulas biestables 4/2 o 5/2 y etiquetarlos.

oscarrosete.com

Ejemplo ilustrativo 1

oscarrosete.com

Ejemplo ilustrativo 2

A+ A- B+ B-

oscarrosete.com

Tarea alumno

Realizar método de paso a paso extendido para su solución.

A+ A- B+ C+ C- B-









Subir archivo a Blackboard

oscarrosete.com

Ejercicio alumno

  1. Realizar diseño paso a paso simplificado.

Diferencia agrupación con movimientos no complementarios.

oscarrosete.com

Tarea alumno

  1. Realizar diseño paso a paso extendido del circuito neumático compuesto por los cilindros A, B y C representado por la siguiente secuencia.

  2. Realizar diseño paso a paso simplificado para su solución.

A+ A- B+ C+ C- B-

oscarrosete.com

Proceso industrial

Seleccionar un proceso industrial (obtener video del proceso actual)

En una presentación de powerpoint

  • Compartir el video y definir claramente la importancia de este proceso.

  • Identificar los componentes neumáticos y los sensores utilizados. (Proponer de acuerdo a catálogo de fabricantes).

  • Definir la ecuación de secuencia.

  • Diseñar y simular el circuito neumático que hará posible la operación.

  • Costo estimado de los componentes.

oscarrosete.com

Paso a paso simplificado

oscarrosete.com

Ejemplo diagrama de estados

oscarrosete.com

Tendencias adicionales

oscarrosete.com

Metodología Karnaugh

oscarrosete.com

Metodología Cascada

oscarrosete.com

Actuadores adicionales

oscarrosete.com

Los generadores de vacío son elementos que, como su nombre indica, se encargan de producir vacío o depresión de aire.



A diferencia de las bombas de vacío que funcionan con la energía de un motor eléctrico, los generadores funcionan sin partes móviles y aprovechando el efecto conocido en física como venturi.

Generador de vacío

oscarrosete.com

El principio de Bernoulli: dentro de un flujo horizontal de fluido, los puntos de mayor velocidad del fluido tendrán menor presión que los de menor velocidad.



Lectura disponible en:

Khan Academy

Generador de vacío

oscarrosete.com

Otra manera de decir que el fluido irá más rápido si hay más presión detrás de ella que delante de ella.

Generador de vacío

oscarrosete.com

Generador de vacío

El efecto Venturi es un fenómeno físico que consiste en que cuando un fluido en movimiento dentro de un tubo o conducto de determinada sección, atraviesa una sección menor, inevitablemente este aumenta su velocidad.

Al aumentar su velocidad se descubrió que disminuye su presión. A esto se lo llama efecto Venturi.

oscarrosete.com

Generador de vacío

Hay veces en donde el aumento de velocidad es muy grande, haciendo que se produzcan presiones negativas. Por lo que si se conecta otro tubo a este a través de un conducto, se generará una aspiración del fluido en el tubo donde se generó la depresión.

oscarrosete.com

Generador de vacío

oscarrosete.com

Generador de vacío

El aire a presión procedente de la red entra por (1) y al llegar a (2) se estrangula, aumentando notablemente su velocidad. Este aumento de velocidad crea una depresión en la cámara (3) y en el conducto (5), que se aprovecha para conectar las ventosas de vacío.

El aire a presión generador del vacío sale expulsado al exterior a través del conducto (4)

oscarrosete.com

Generador de vacío

La siguiente gráfica muestra el comportamiento de 4 generadores de vacío con distintos diámetros internos de la boquilla. 0.1, 1, 1.5 y 2 mm.

El nivel de depresión conseguido no depende de dicho diámetro, pero sí dependen de esos diámetros el caudal aspirado y consumido.



oscarrosete.com

Generador de vacío

La siguiente gráfica muestra el comportamiento de 4 generadores de vacío con distintos diámetros internos de la boquilla. 0.1, 1, 1.5 y 2 mm.

El nivel de depresión conseguido no depende de dicho diámetro, pero sí dependen de esos diámetros el caudal aspirado y consumido.

oscarrosete.com

Generador de vacío

La fuerza de sujeción de una determinada ventosa dependerá del nivel de depresión conseguido por el generador. El nivel de vacío no depende del diámetro de la boquilla.



Bajo cualquier diámetro en cierto instante del tiempo con un mismo generador se obtendrá una misma fuerza requerida.

oscarrosete.com

Generador de vacío

Pero el tiempo es importante, bajo mayor caudal aspirado se producirá la misma depresión de una forma más rápida.



Asimismo cuanto mayor sea  el consumo de aire, mayor coste de funcionamiento.

oscarrosete.com

Ventosas

Las ventosas son los componentes de la técnica de vacío que realizan el trabajo de adherencia a distintos objetos para ser éstos manipulados.



Existen varios tipos de ventosas, cada una con peculiaridades propias y especialmente concebidas para diversos usos.

oscarrosete.com

Las ventosas, atendiendo a una clasificación general y a su forma, se pueden dividir en: ventosas planas, de fuelle, de rótula y alargadas. En cuanto al elastómero o material que produce la estanqueidad, puede ser de nitrilo, caucho natural, silicona y vitón.




El material los hace más o menos resistentes a compresión, desgaste, desgarro, líquidos como aceites o ácidos y a temperaturas.

Ventosas

oscarrosete.com

Las ventosas planas (a y b) se emplean cuando las superficies son planas y lisas.



Las ventosas (c) de fuelle para manipular productos muy deformables, así como objetos con planos a distinto nivel o planos inclinados.



Ventosas

oscarrosete.com

Las ventosas de rótula (d), se adaptan mediante el giro de la articulación en todas las direcciones a elementos con planos inclinados y planchas flexibles.



Las ventosas alargadas, también llamadas rectangulares (e) se emplean para manipular objetos con superficies curvas, también para sacos de grano, cemento,etc.



Ventosas

oscarrosete.com

Ventosas

oscarrosete.com

Generador de vacío

oscarrosete.com

Sujeción

Accesorios de sujeción o levantamiento de cargas



Los elementos de agarre pueden ser excitados manualmente, eléctricamente, neumáticamente o de modo hidráulico.



Las mordazas pueden ser de simple efecto con retorno por resorte, de doble efecto. La fuerza que ejercen puede ser tan baja como 10 kg hasta llegar a varias toneladas.

oscarrosete.com

Sujeción

oscarrosete.com

Grippers

oscarrosete.com

Unidad II: Electroneumática

Rotate and transfer mechanism



Se desea que una pieza se mueva de una mesa a otra a través de un actuador semi giratorio(A), un cilindro neumático (B) y succión de vacío(V). (La pieza es de vidrio).

Minuto 1:24 del video

https://www.youtube.com/watch?v=2XwRWhFVljk

oscarrosete.com

Unidad II: Electroneumática

Rotate and transfer mechanism



Ec. Secuencia:

B+   V+  B-  ADER  B+  V-  B-  AIZQ

Resolución individual para entregar en blackboard.

  • Paso a paso extendido

  • Paso a paso simplificado​

oscarrosete.com

Unidad II: Electroneumática

Rotate and transfer mechanism alternativo

Pagina 49.

Descripción:

http://wikifab.dimf.etsii.upm.es/wikifab/images/8/85/FESTO99ejemplos.pdf

oscarrosete.com

Proyecto Final

Trabajo escrito

  • Introducción y Justificación

  • Definición del problema

    • Video explicativo del proceso a automatizar.

  • Marco teorico

    •  Diagrama de Gantt

    • Identificar condiciones de riesgo e incertidumbre para el éxito del proyecto.

    • Análisis Proceso

oscarrosete.com

Proyecto Final

oscarrosete.com

Sesión pasada



Agenda: 1.2 Generación, distribución y acondicionamiento del aire comprimido.





  • Calidad del aire comprimido.

  • Casos registrados

  • Normativa

  • Compresores (generación)

  • Tipos de secadores

  • Tipos de filtros

  • Acumulador

  • Red de aire

  • Conectores para tubería

  • Instrumentación básica.

oscarrosete.com

Sesión pasada



  • Tipos de filtros

  • Eliminación de fugas

  • ISO 1219-1:2012

  • Actuadores

    • Simple y doble efecto

  • Válvulas

oscarrosete.com

Actividad investigación en equipos





En una presentación compartida a través de blackboard dar respuesta a las siguientes preguntas:

  1. Complementar los sucesos históricos vistos en clase con por lo menos 3 adicionales que consideran sean relevantes para la neumática.

  2. Describir por lo menos una aplicación real documentada de la neumática en la industria y fuera del ámbito industrial:

  3. Describir brevemente los componentes utilizados.

  4. ¿Cuál consideran que es el nivel de desarrollo en cuanto a Automatización Industrial en México? (Justificar bien la respuesta).



oscarrosete.com

Actividad investigación en equipos



En una presentación compartida a través de blackboard dar respuesta a las siguientes preguntas:



  1. Complementar los sucesos históricos vistos en clase con por lo menos 3 adicionales que consideran sean relevantes para la neumática.
  2. Describir por lo menos una aplicación real documentada de la neumática en la industria y fuera del ámbito industrial:

  3. Describir brevemente los componentes utilizados.

  4.  ¿Cuál consideran que es el nivel de desarrollo en cuanto a Automatización Industrial en México? (Justificar bien la respuesta).

oscarrosete.com

Ejercicio alumno 6 simulación







oscarrosete.com

Ejercicio alumno 8

Displacement step diagram  y análisis de sincronía

M1+ M2+ M2-M1-

Step 1 2 3 4
Actuator M1 State 0 1 1 1
Actuator M2 State 0 0 1 0

oscarrosete.com

Ejercicio alumno 8

Diagrama neumático en Fluidsim

M1+ M2+ M2-M1-

Neumática 1er Unidad (2024)

By Oscar Rosete

Neumática 1er Unidad (2024)

  • 482
