Cardiac

Какво е Cardiac?

• учебно помагало

• цел - да учи гимназисти, как работят компютрите

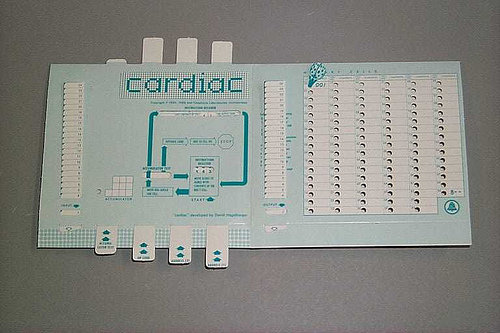

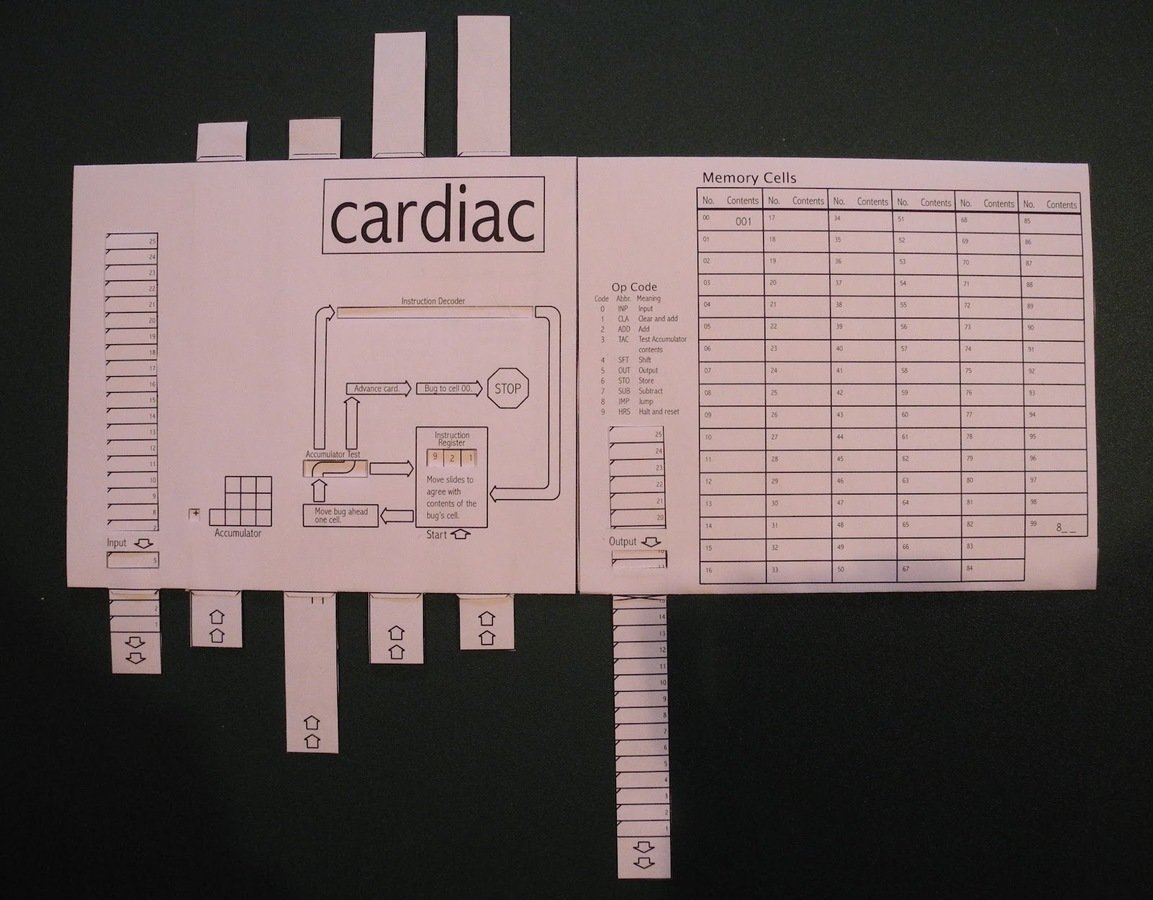

• състои се от книжка с инструкции и сглобяем картонен "компютър"

• работи с помощта на молив и движещи се карти

Малко история:

• изобретен е от Дейвид Хагелбаргер за Bell Telephone Laboratories

• през 1968

Как е устроен?

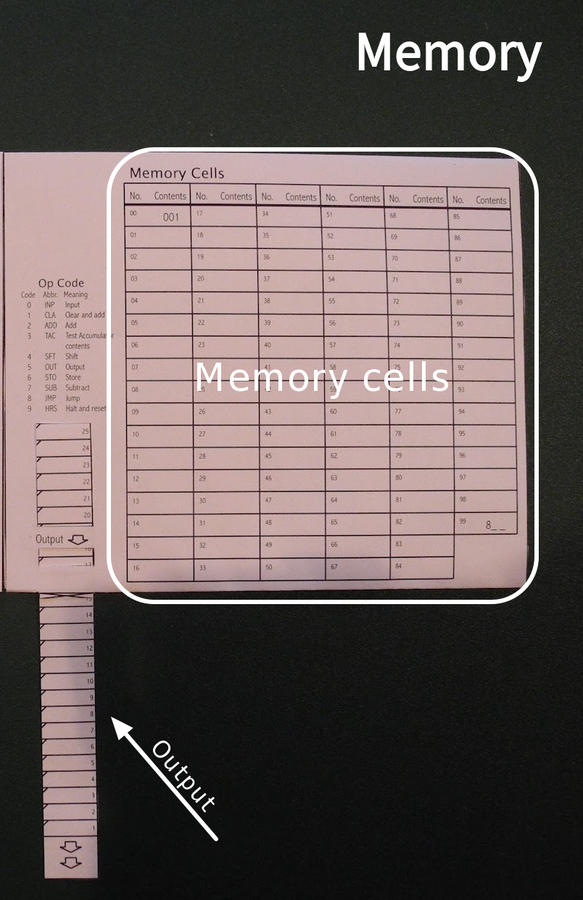

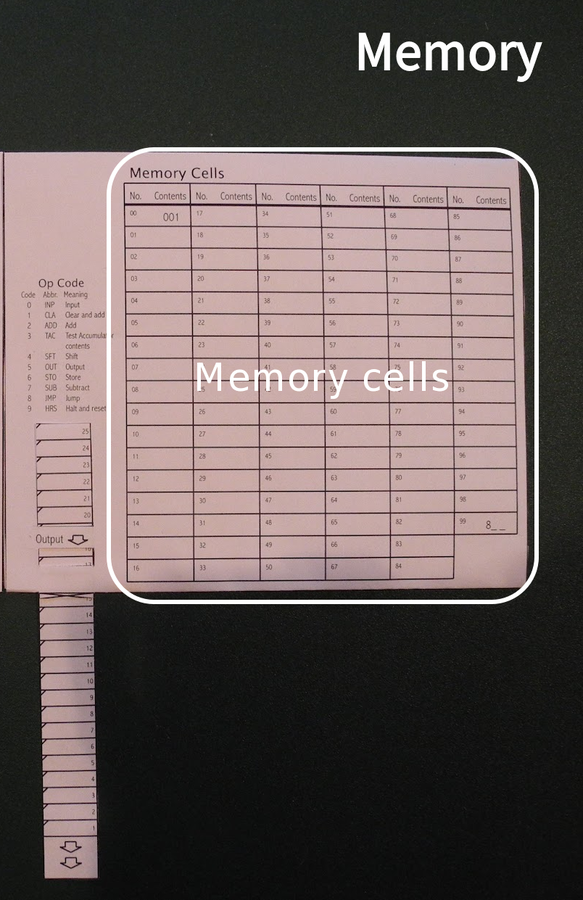

• има 100 клетки в паметта си и лента за изход

• всяка клетка може да съдържа число от 0 до ±999

• клетките на позиция 00 и 99 са винаги заети и със специално значение

• 00 винаги е със стойност 001, което е команда за четене върху карта на позиция 01

• 99 съдържа число със стойност между 800 и 899

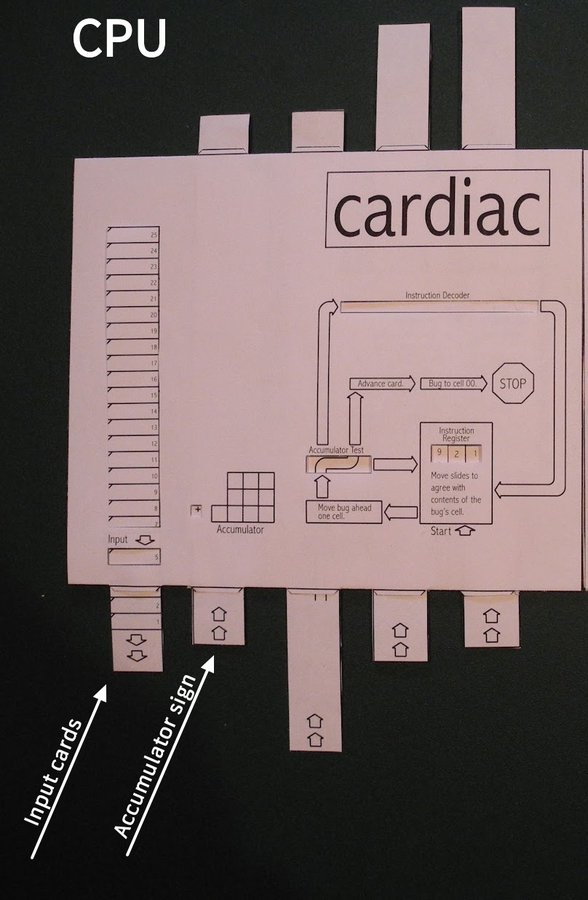

Има 5 slider-а:

• един за вход

• един за знак на акумулатора

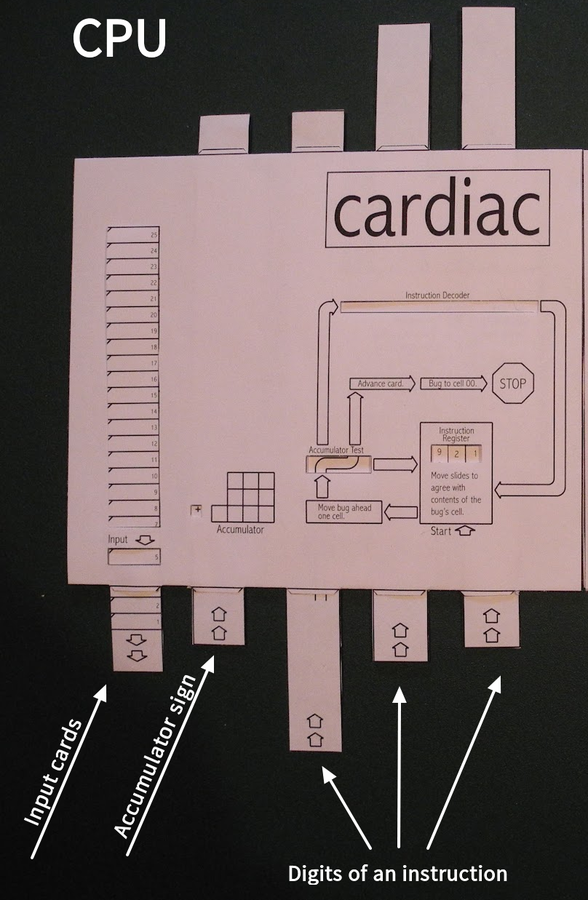

• три за числа, които определят номерата на инструкции

• поддържа 10 инструкции - add, clear, halt, input, jump, output, shift, store, subtract и test

" single-accumulator

single-address machine "

• т.е. работи само с една клетка памет и акумулатора

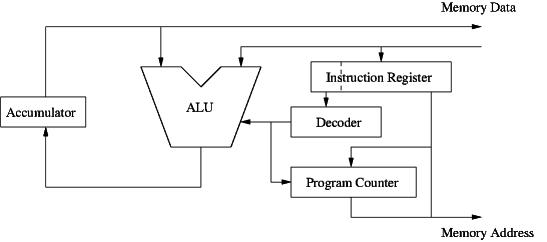

• архитектура на процесора:
