Protocolos SIP e RTP

Jean Carlo Massami Yamada

Paulo Vitor Refatti

Robson Cruz

William Junji Hayashi

Introdução

SIP

Session Initiation Protocol

  • É um protocolo de sinalização.
  • Descrito na RFC 3261.
  • Responsável pela criação, modificação e encerramento de sessões.
  • Inclui vários elementos do HTTP e SMTP.
  • Se preocupa apenas com o tráfego de sinais.

Mensagens

  • São baseadas em texto, utilizando o conjunto de caracteres da ISO 10646.
  • Divididas em dois tipos: pedidos (requests) e respostas (responses).
  • Para montagem de mensagens válidas são utilizados comandos chamados de métodos.

Estrutura das Mensagens

start line

header

body

Tipo de mensagem e versão do protocolo

Descrição da sessão

Atributos da sessão,

<atributo>:<valor>

Mensagem

Requests

MÉTODO DESCRIÇÃO
INVITE Convida um agente para iniciar uma sessão
BYE Encerra uma sessão estabelecida
REGISTER Registra um usuário no servidor SIP
CANCEL Utilizado para encerrar uma sessão não estabelecida
ACK Mensagem de confirmação
OPTIONS Consulta as funcionalidades disponíveis em um User Agent

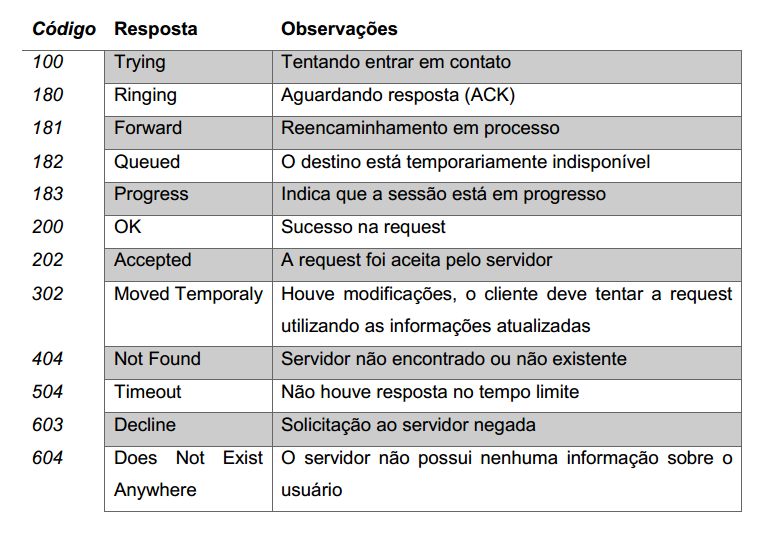

Responses

  • Possuem um código de 3 dígitos associado
  • Divididos em classes para melhor organização
  • O primeiro dígito de cada código corresponde a classe daquela resposta
Código Classe Descrição
1xx Provisional Request Recebida, continuando o processo de chamada
2xx Success Request recebida, compreendida e aceita
3xx Redirect Mais ações são necessárias para o atendimento dessa request
4xx Client Error A request contém erros de sintaxe ou não pode ser completada.
5xx Server Error O servidor falhou em atender um request válida.
6xx Global Failure A request não pode ser atendida por nenhum servidor.

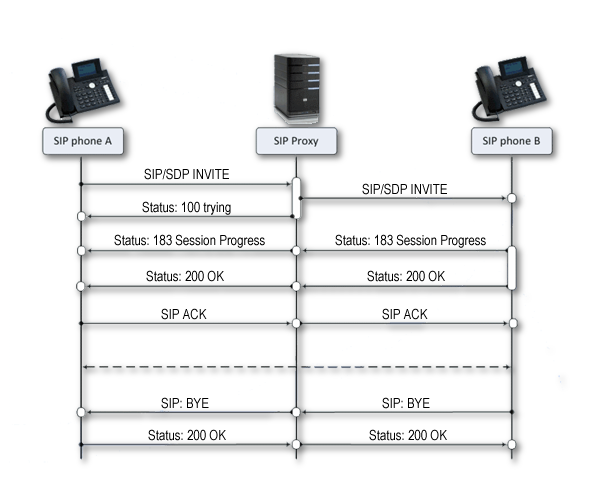

Funcionamento

RTP

Real-time Transport Protocol

  • Fornece funções de transporte de rede fim-a-fim.
  • Descrito anteriormente na RFC 1889, atualizado pelas RFC 3550 e 3551.
  • Não aborda a reserva de recursos e não garante a qualidade de serviço.
  • É auxiliado pelo RTCP.
  • Utiliza o UDP para transportar os dados

Componentes

  • RTP: carrega os dados em tempo-real.
  • RTCP (Real-time Transport Control Protocol): Monitora a qualidade da transmissão e comunica a informação dos participantes



  • Ambos são construídos de maneira a serem independentes do meio de transmissão e camadas de rede

Tipos de Mensagens (RTCP)

  • Sender Report (SR)
  • Receiver Report (RR)
  • Source Description (SDES)
  • Goodbye (BYE)

Pacotes RTP

Um pacote RTP possui a seguinte estrutura

MAC Header

IP Header

RTP Header

RTP Message

UDP Header

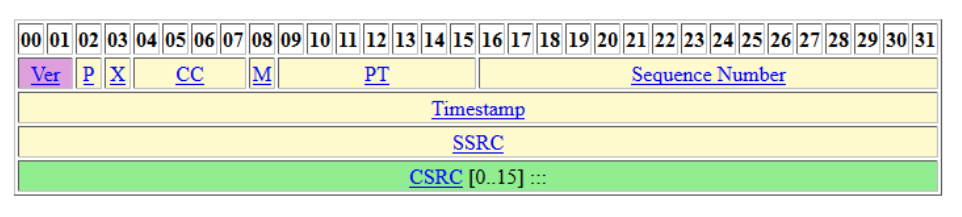

Cabeçalho RTP

Referências

  • IANA - RTP parameters <https://www.iana.org/assignments/rtpparameters/rtp-parameters.xhtml>
  • Network Sorcery - RTP <http://www.networksorcery.com/enp/protocol/rtp.htm>
  • RFC 3261 - SIP <https://tools.ietf.org/html/rfc3261>
  • RFC 3550 - RTP <https://tools.ietf.org/html/rfc3550>
  • Siptutorial - RTP <http://www.siptutorial.net/RTP/>
  • Siptutorial - SIP <http://www.siptutorial.net/SIP/>
