¿Qué es la ELECTRÓNICA?

La Electrónica

La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctricamente.

- Constitución de la Materia - Atomos - Electrónes

- Materiales Conductores - Fuerza Electromotriz

- SemiConductores => Conducen o no de acuerdo a ciertas configuraciones que tengamos



Qué nos permite la Electrónica

Nos permite resolver problemas cotidianos complejos o no de nuestra vida o nuestra sociedad.



Diseñando circuitos eléctricos, podemos controlar el flujo de corriente (flujo de electrones) y logren hacer algo útil.

Conceptos Básicos

Tensión, Corriente y Resistencia

Tensión, Corriente y Resistencia

Son conceptos básicos sobres los que se fundamente la electrónica y sirven como base para el conocimiento eletrónico.

Analogía Modelo Hidráulico:

- Modelo Tanque

- Modelo Bomba



==> Circuito Eléctrico

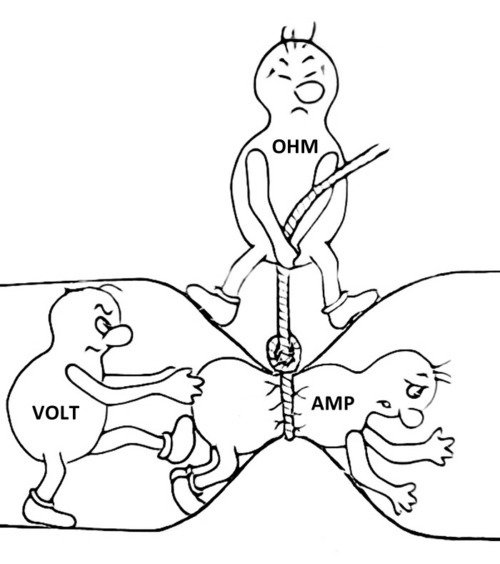

Ley de Ohm

Unidades

Tensión o Voltaje => Volt (V)



Corriente o Amperaje => Ampere (A)



Resistencia => Ohm (Ω)

Notación de milis y micro

Tipos de Voltaje

Alterna vs Continua

Alterna

- Redes de distribucion, comerciales y domiciliarias

- Generación (hidroelectrica, nucleares, termoelectricas)

- Fácil transporte en grandes distancias

- 220v, sinusoidal a 50Hz

- Circula en los 2 sentidos



- Descarga a tierra para seguridad, para tener un camino alternativo de descarga cuando hay rayos o corrientes inducidas => se desvía la corriente por ese camino para proteger los circuitos o electrodomesticos

Continua

- Mayoria de componentes electronicos, integrados

- Único sentido de circulación, de un potencial positivo a uno negativo







- Diagrama de Bloques:

   Rectificación (ciclo completo) - Filtro - Regulación - Filtro

- Referencias fijas (no ondas)

- Regualdor => No rizado -> Voltaje DC Limpio

Conversion AC-DC

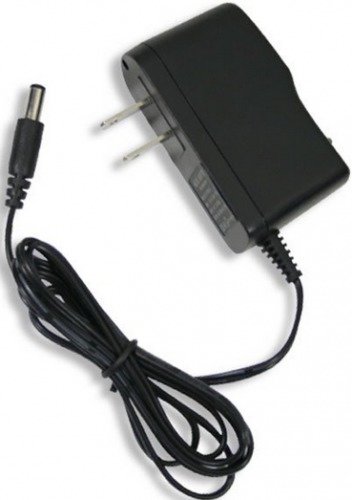

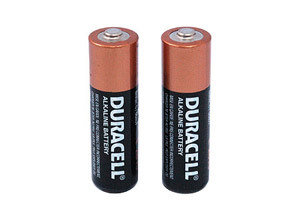

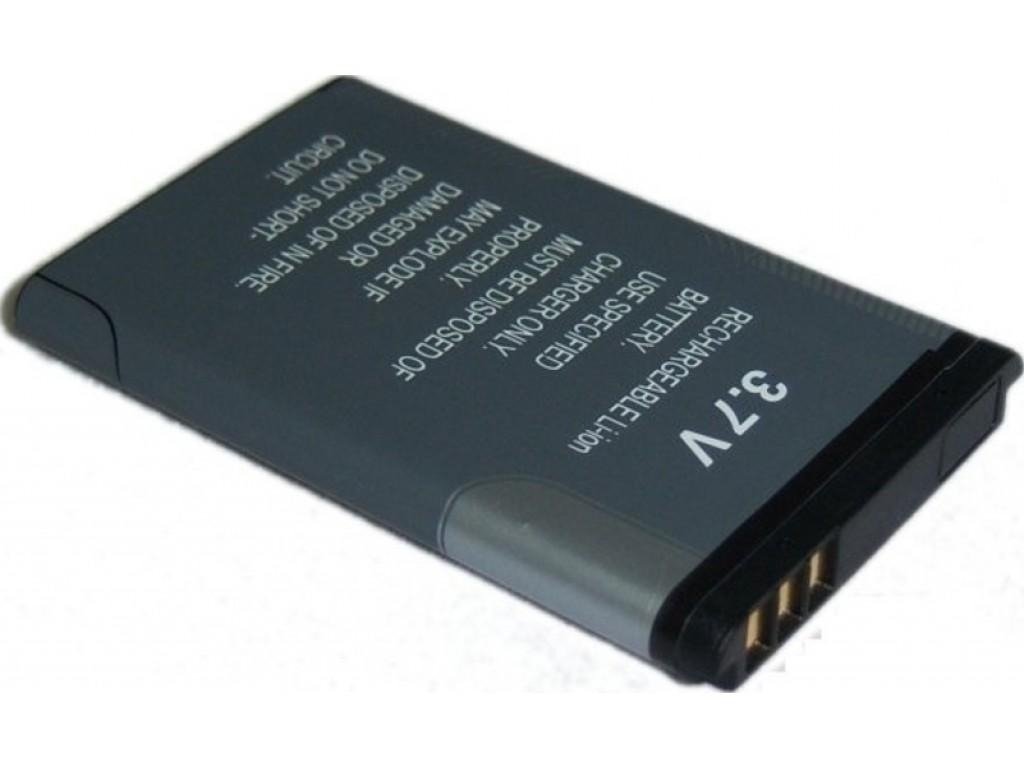

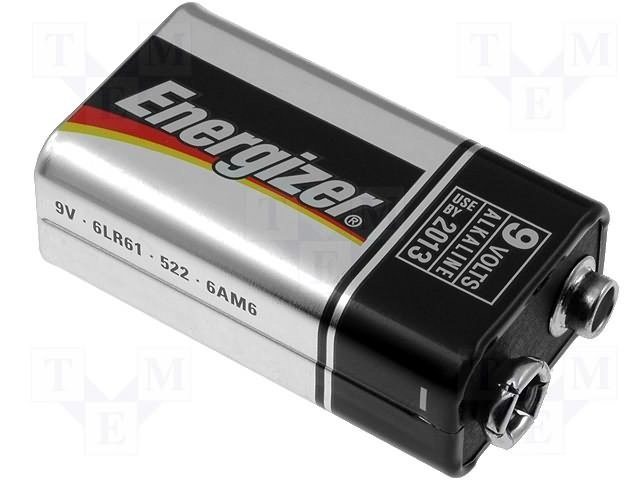

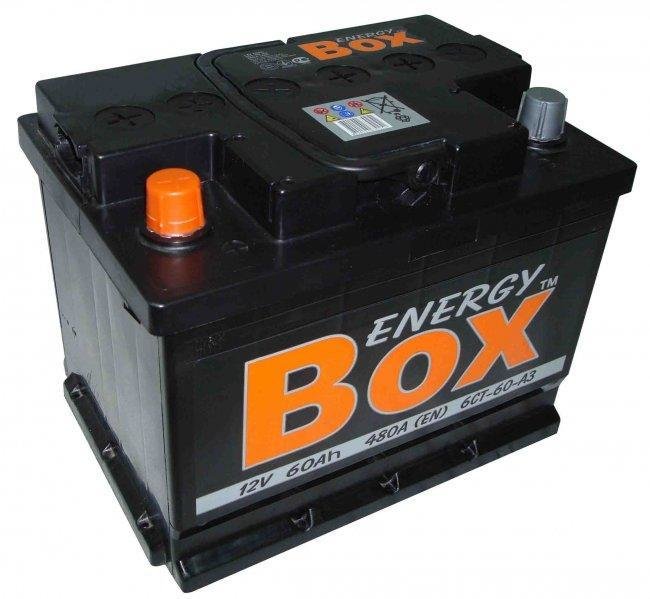

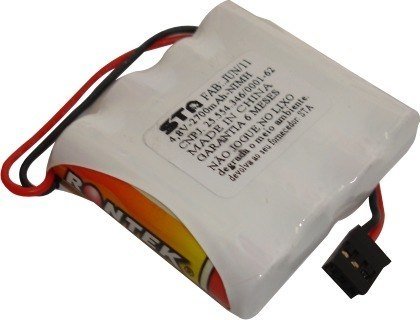

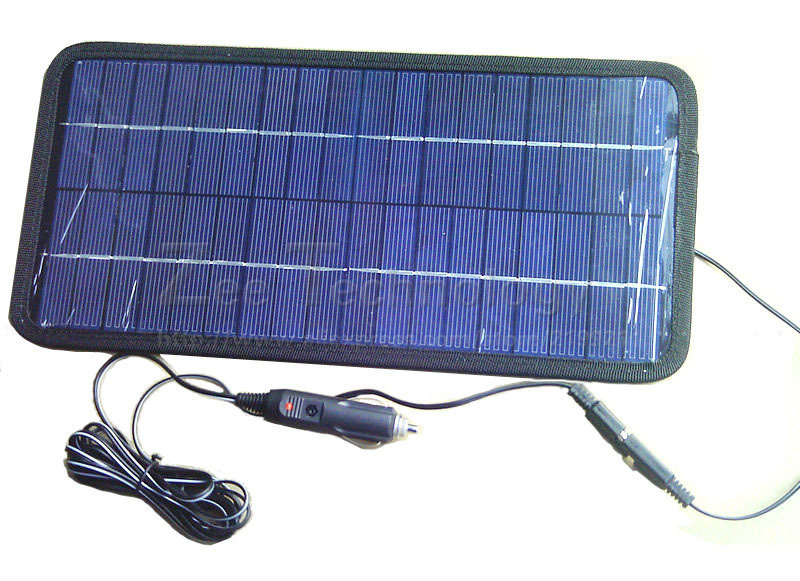

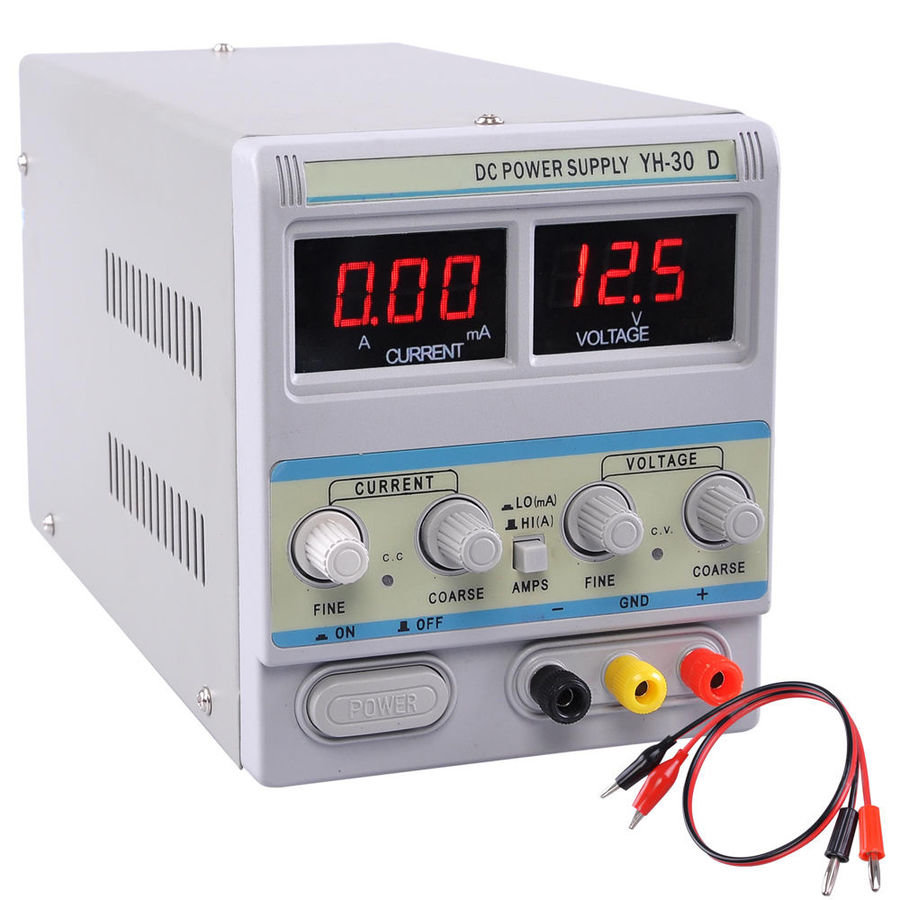

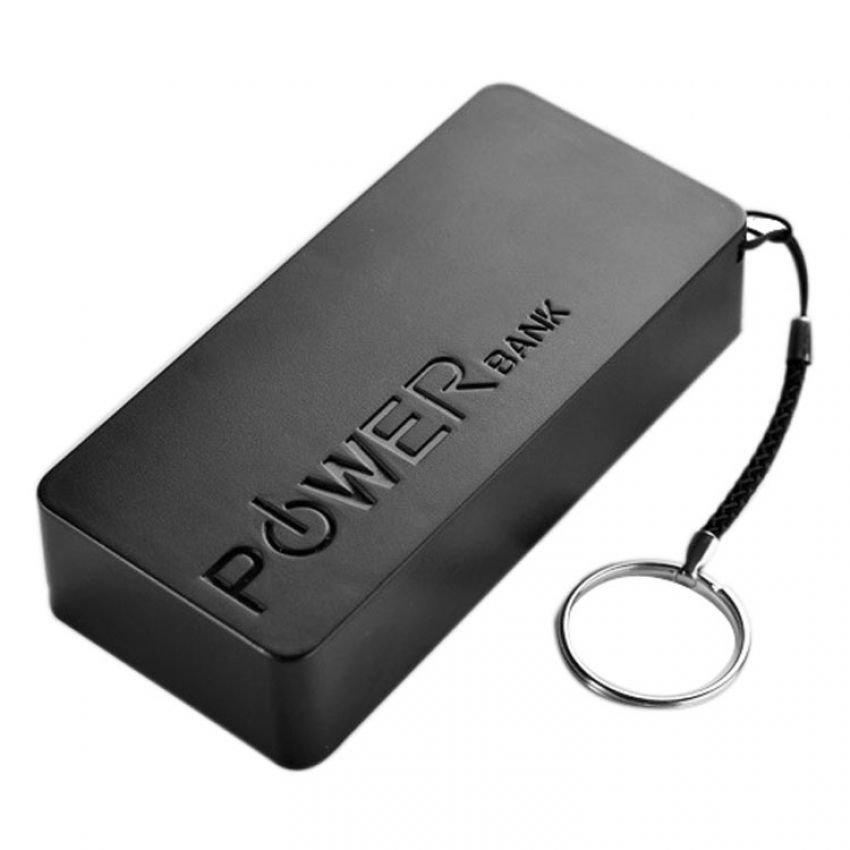

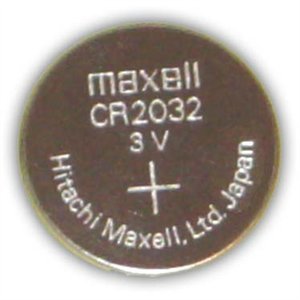

Fuentes Alimentación Continua

Resistencia

Resistencia

Oposición a la circulación de Corriente

Simbología

Resistencia de Carbon

Composición

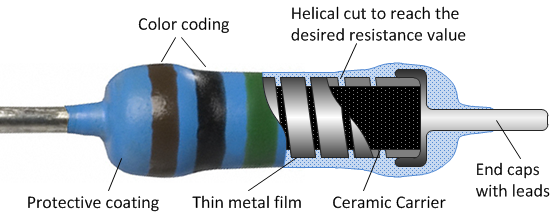

Resistencia de FilmMetal

Composición

Unidad de Resistencia

A diferencia de la Corriente o la Tensión, por lo general usamos valores grandes de resistencia. Por tal motivo, hacemos uso de las distintas notaciones de potencia para especificar su valor

La unidad es el OHM, y se representa con la letra griega Omega (en todas sus variaciones tipograficas manuscritas)

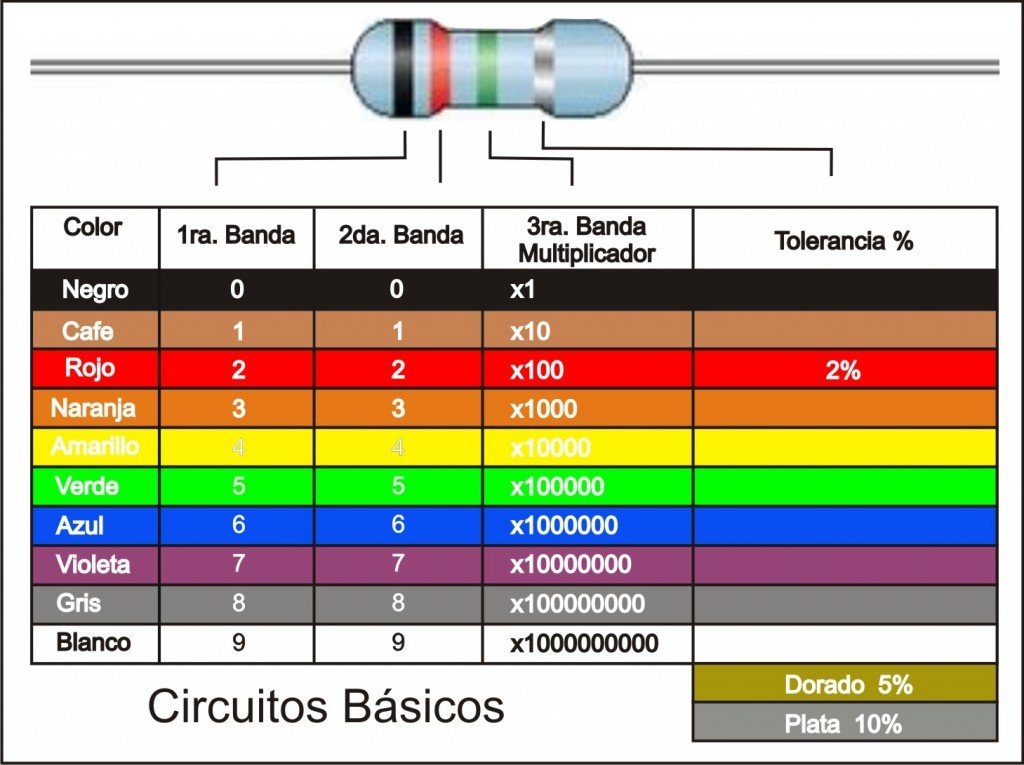

Código de Colores

Facilita la lectura del valor ohmico

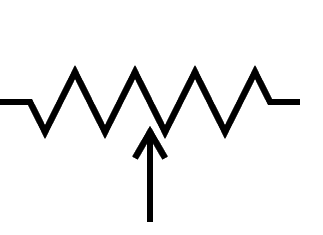

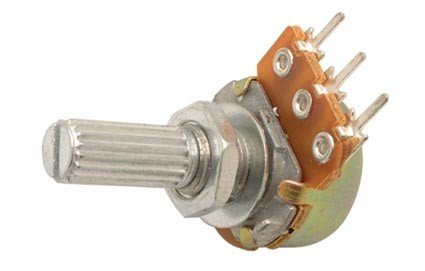

Potenciometro

Resistencia variable, ajustable por el usuario

Por medio de una perilla permite variar su valor resistivo
