Exemples SMA
Sébastien Rey Coyrehourcq
Rouen
16/09/2022
Simuler
Simulation en géographie
1950
1980
Hägerstrand, Marble, Pitts, etc.
Pumain, Sanders, etc.
Guermond, Langlois, etc.
Chamussy, Le Berre, Uvietta, etc.
Forrester
pionniers
charnière
1970
Wilson
Batty
Ackerman, Chorley, Hagget, Berry, etc .
Prigogine, Allen,
Sanglier, Haken, etc..
conceptual
technical
1990
Couclelis,
Tobler,etc.
Epstein, Doran, etc.
Influences répétées du projet systémique (Von Bertallanfy et cie.)
open systems, retro-action, self-organization, equifinality, bifurcation, etc.
[Pouvreau 2013]
Agent Based Modelling
[Rey-Coyrehourcq 2015]
Cellular
Automata
Non Linear Dynamical
Systems
France
Modèles dynamiques
Systèmes dynamiques
Automates
Cellulaires
Modèles multi-agent
jeu de la vie
fourmis
proie prédateur
Couplage possible de ces trois approches
Modèle multi-agents
Echangent des messages
Réflechissent ...
Bougent et perçoivent
Evoluent dans un environnement
Agissent sur l'environnement
(plus ou moins ...)
[Ferber 1999, Drogoul 2009]
ville
fourmis
moustique
individu
arbre
[Drogoul Treuil 2008]
Modèle multi-agents
Un méta-modèle plus qu'un modèle
flexibilité de représentation & emboitement d'échelle !
KISS
KIDS
Stylisé
Particulier
[Sanders & Banos 2011, 2013, Banos 2013]
Une variété de pratiques
peu de règles
beaucoup de règles
espace simplifié
espace réaliste
Exemples SMA
GAMA (gaml)
Netlogo (logo)
plateformes SMA
ou java/scala
6 exemples
KISS
KIDS
Stylisé
Particulier
MicMac
& une grande diversité de besoins en calculs : Grille & HPC !
"épidémiologie"
MicMac
[Banos et al. 2015]
agents = personnes & avion & villes ; couplage avec ODE
4 stratégies à explorer
2 objectifs à minimiser (écon. vs épi.)
pas de données
Question : Quel est la combinaison de stratégies (quarantaine, évitement, responsabilisation ind., protection ind.) qui permet de limiter à la fois les pertes économiques, et la diffusion de l'épidémie dans un tel système ?
~ 5/10 minutes d'exécution
1 simulation par CPU
MicMac
[Banos et al. 2015]
KISS
KIDS
Stylisé
Particulier
M03
épidémiologie
MicMac
Mo
[Maneerat et al. 2017]
3
agents = moustiques & nids
résolution inf. 1m
exécution : + 12 heures
+ 50 paramètres
1 simulation = 1 cpu
16 Go Ram
DOE : LHS sur grille EGI
500000 sim, ~20 ans calculs
Objectif : Comprendre et lutter contre l'émergence et la diffusion de la Dengue dans les milieux urbains
Moma
Mode
Momos
Micro
Macro
[Misslin 2017]
résolution 30m,
ville entière
[Daudé et al. 2017]
[Cebeillac et al. 2017]
résolution inf. 1m, quartier 10km²
paysage synthétique
agent: individu mobile avec agenda
résolution 30m,
ville entière
données: twitter
modèle
surrogate
exploration
exploration
indice env.
2011 & 2019
ou ?
comment ?
quand ?
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
ATP
5AD
M03
ESCAPE
risques & santé
HUME
SimFeodal
Escape
Objectif : Le projet ESCAPE a pour objectif de développer un système d’aide à la modélisation et à la simulation d’évacuation de villes afin d’évaluer des scénarios de gestion de crise.
[Daudé et al. 2019]
2016
Trois démonstrateurs :
Rouen (risque tech),
Hanoï et val d’Authion (risque nat)
agents: automobiles, bus, piétons, organisations, etc.
mécanismes: pop synthétique, agenda, multimodalité, arbres décisions, etc.
données : traffic (voiture, transports en communs), Insee, EMD, etc.
1 simulation = 1 coeur
~ 8/16 Go Ram
+30 minutes
KISS
KIDS
Stylisé
Particulier
5AD
géo. santé
MicMac
M03
5Ad
[Cottineau et al. 2020, à paraitre]
~ 25 minutes d'exécution
~ 3 Go ram par simulation
1 core, mais multithreading possible
test : 100.000 execution
calibrage: 200.000 executions
% personnes en bonne santé
agents: personnes / 8.16 M agents mobiles, en interaction
espace: IDF à 1km x 1km
données: nombreuses, et à différentes dates (NPPS, CSP 18 catégories, OD, baromètre santé, etc.)
mesure d'inégalité entre les extrême des groupe d'éducation à sexe et âge égal
1 modèle changement d'opinion
5 paramètres
3 objectifs à minimiser
4 scénarii de mobilité (random, données, etc.)
Etudier l'effet de la segregation sociale dans l'évolution des comportements de santé sur une journée type de 24h.
Question : Arrive-t-on à reproduire de façon cohérente les données et l'inégalité de comportement de santé en fonction des groupes sociaux ?
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
archéologie
5AD
M03
SimpopLocal
Question : La production et la diffusion de l'innovation
est il un mécanisme nécessaire pour produire une hiérarchisation crédible du système de peuplement en 4000 ans au néolithique ?
agents: villes & innovations
7 paramètres libres
4 mécanismes
très peu de données en entrée/sorties
1 loi empirique à reproduire
Espace
système de peuplements
src :
SimpopLocal
SimpopLocal
1 simulation = 1 coeur
1 Go Ram
~ 5/10 minutes d'exécution
500 millions de simulation
eq. 20 ans de calculs
4000 cpu EGI Biomed
Calibration
Analyse de sensibilité
NSGA 2 - Ilôts
CP-Profile
1 simulation = 1 coeur
1 Go Ram
~ 1/2 minutes d'exécution
eq. 12 ans calcul par profil
15 jours de calculs (profil x 6)
4000 cpu EGI Biomed
[Schmitt et al. 2015]
[Reuillon et al. 2015]
réécriture modèle
1 objectif : f = max(01,02,03)
3 objectifs : (temps, forme, taille)
obj. f est impossible si 0 innovations
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
SimFeodal
5AD
M03
archéologie
SimFeodal
Objectif : Il s’agit de simuler les transformations du système de peuplement Nord-Ouest européen entre 800 et 1100, période de transition d’un système majoritairement dispersé à un système hiérarchisé et polarisé.
interdisciplinarité
src :
SimFeodal
Un pas de temps de simulation (i.e. une itération du modèle) représente une durée de 20 ans, ce qui correspond approximativement à la durée de vie d’une génération à l’époque médiévale.
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
ATP
5AD
M03
archéologie
SimFeodal
Rin ATP
1 simulation = 1 coeur
1 Go Ram
~ 20 minutes d'exécution
... campagne en cours ...
Objectif : Simuler pour mieux comprendre les règles de circulation des archéomatériaux (craies) depuis les carrières jusqu'aux sites de construction, en Normandie, entre le 11ème - 15ème siècle
agents: carrières et sites
espace :
données : très peu, fait stylisés & ordre de grandeurs
observable : volume par type de matériaux par type de batiments
processus
ordre de grandeurs
acteurs / objets
modèle(s)
simulation(s)
interdisciplinarité
Rin ATP
Modèle incrémental : complexification progressive des axes (espace, carrieres, monuments) pour mesurer le poids de chaque hypothèse sur les sorties du modèles.
Exploration (en cours) :
- distance moyenne parcourue par les archéomatériaux => quel paramètres pour quels patterns de distribution ?
- Calibrer distance moyenne obs. vs. simulé => quel paramètres produisent les meilleurs résultats ?
Rin ATP
interdisciplinarité
distribution "besoins"
distribution qté de batiment prioritaires
distribution qualité craie par carrières
distribution besoins pour les monuments
distribution de la capacité des carrière
population de monuments et de carrières
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
ATP
5AD
M03
HUME
archéologie
SimFeodal
HUME
Objectif : Explorer les processus qui conduisent un espace initialement vierge de toute présence humaine à se peupler sous l’effet d’un flux migratoire, et cela dans un contexte de perturbations environnementales. L’objectif est d’explorer les effets de différents paramètres et de différentes situations initiales sur la configuration spatiale et le rythme du peuplement. Le processus central est celui de la migration
(HUman Migration and Environment)
Un flux de groupes migrants pénètre l’espace (représenté par une grille) par le nord-ouest. Ces groupes exploitent les ressources des cellules sur lesquelles ils sont localisés. Face à une pénurie de ressources, le groupe se déplace mais il a aussi une certaine probabilité d’innover qui lui permet de survivre tout en prélevant moins de ressources.
HUME
(HUman Migration and Environment)
src :

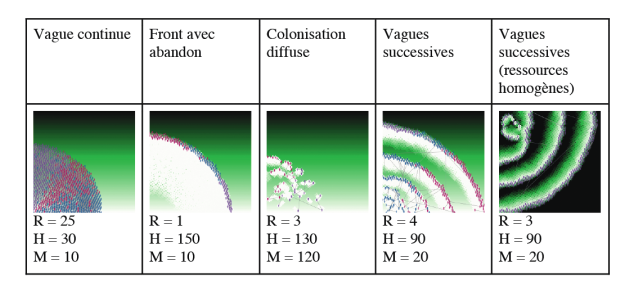

Modèle pédagogique illustrant les formes de colonisation observées résultat de l’interaction dynamique entre des groupes humains et leur environnement local.
R = regénération ressources
H = pression humaine
M = cout migration

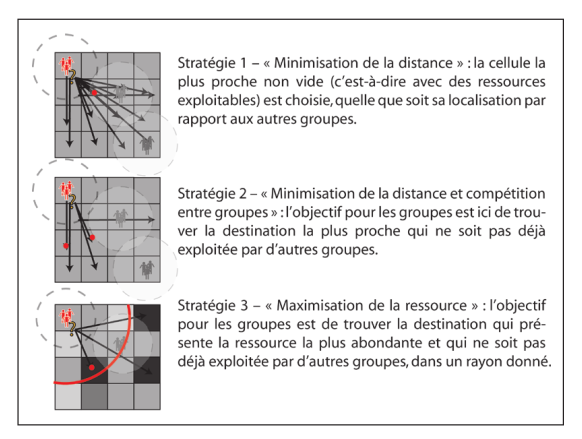

Stratégies de déplacement

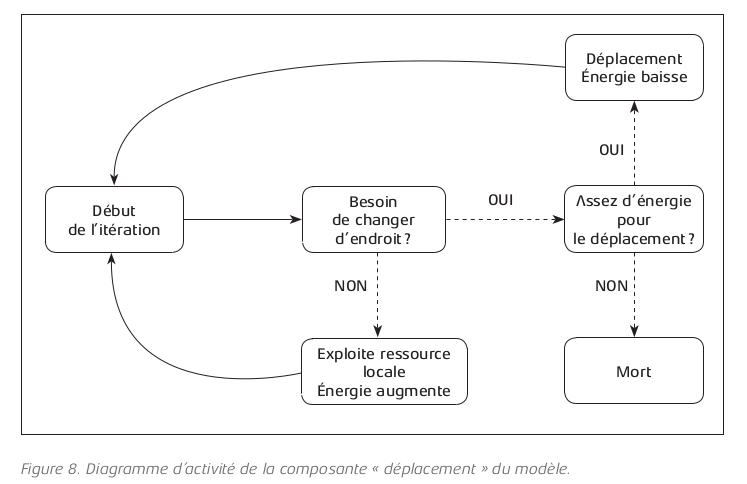

Déplacement des agents
KISS
KIDS
Stylisé
Particulier
SimpopLocal
MicMac
ATP
5AD
M03
HUME
SimFeodal
Kites
archéologie
Desert Kites (wip)
Objectif : Modèle exploratoire pour mieux comprendre et évaluer les modes de chasses tenant compte de la morphologie des Desert kites.
Axes de complexification :
- Gazelle => algo. spécifique
- Chasseurs
- Espace
src :
Explorer
Explorer pour discuter
Des conceptions complémentaires de la réalité
Explorer pour faire des choix
Les choix
générent des chemins
expliquant le même pattern
1
2
Deconstruire & reconstruire pour mieux comprendre ...
Know where and when
parameters and mechanisms break
Look back and challenge choices
Share your results
and challenge others
( )
Cumulative knowledge
( )
( , )
( )
connaitre et agir sur la dépendance au chemin
[Grimm2016, Cottineau2016]
Explorer pour comprendre
le "laboratoire virtuel", un agitateur d'idées
mais pas que ...
comportements attendus / simulés ?
défaillances ?
robustesse(s) ?
Bénéfices de l'exploration
Autrement dit, un processus systématique qui stimule l'effet de surprise.
a) la saine confrontation des points de vue
L'exploration des modèles revient donc à organiser :
b) la mesure des écarts entre comportements internes attendus et simulés
c) la chasse aux bugs et cas limites
