Mini-tuto Inkscape:

Adapter vos plans à d'autres épaisseurs de matériaux

Ce dont nous aurons besoin:

- Inkscape
- un plan téléchargé

- une épaisseur de matériau donnée

Etapes:

1. Télécharger et importer un plan provenant d'une ressource externe

2. Mesurer les encoches

3. Adapter le plan

- par redimensionnement

- par adaptation de la largeur des encoches

4. Conclusion

1. Télécharger et importer un plan

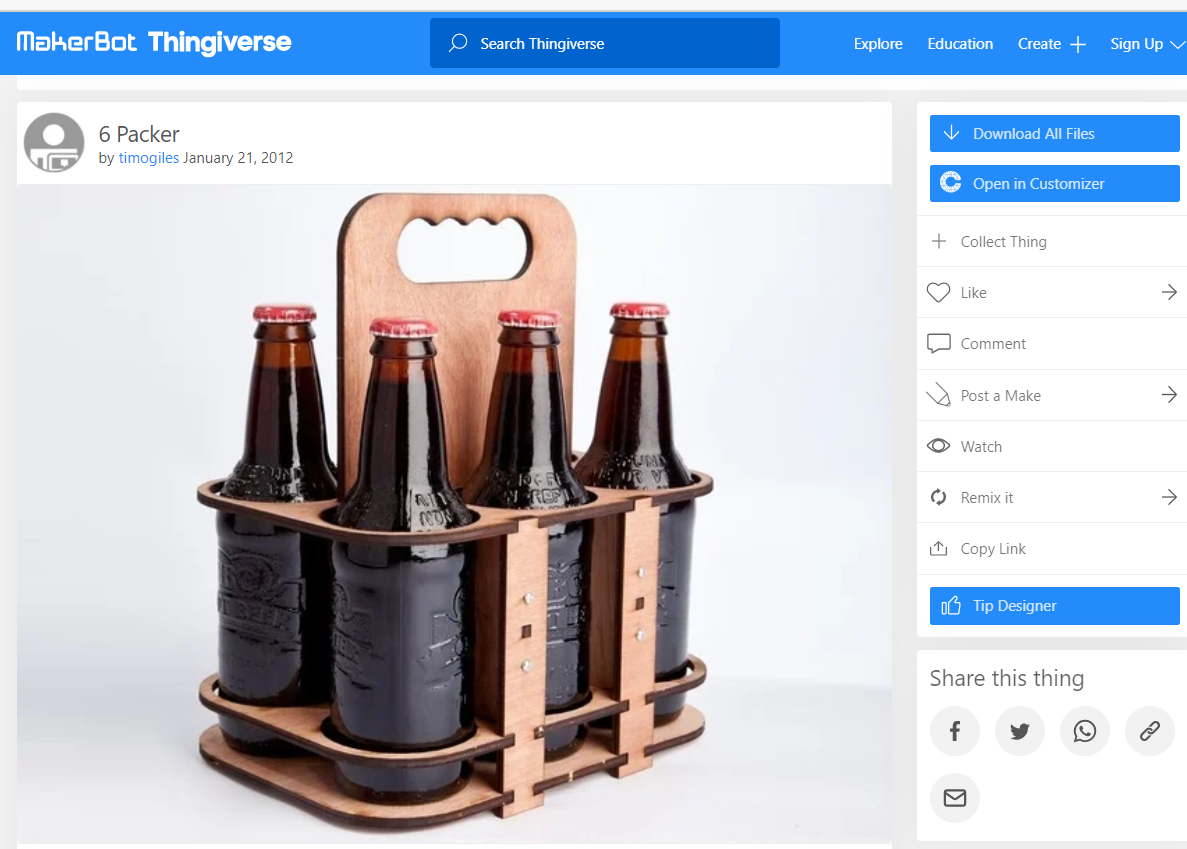

Supponsons que l'on désire réaliser ce porte-bouteille dans un panneau de multiplex de peuplier (comme cexuq ue nous avons en stock) de 4mm d'épaisseur (théorique) et 3,5mm d'épaisseur en pratique:

1. Télécharger et importer un plan

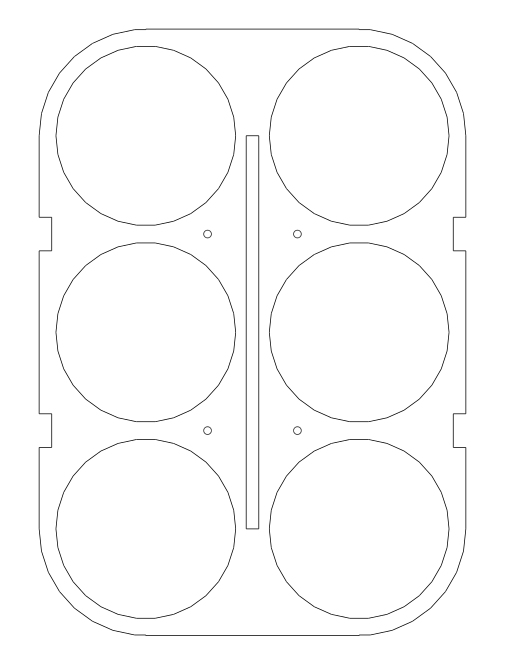

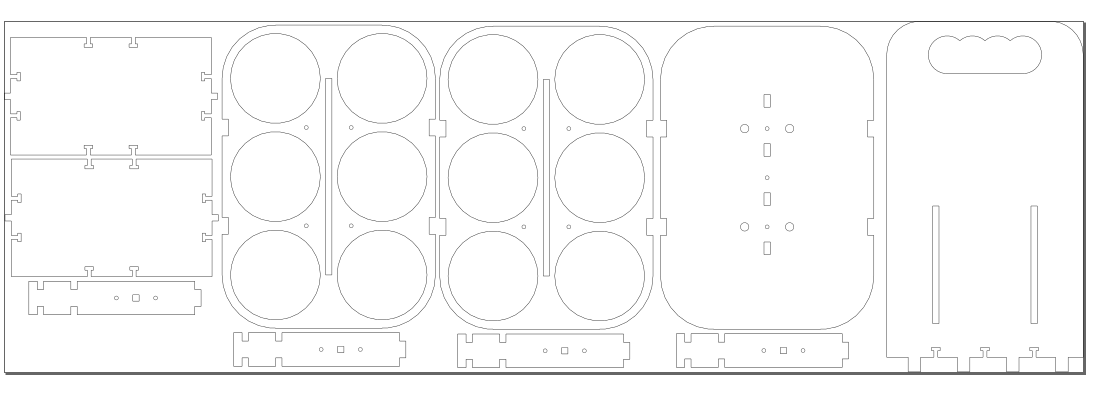

Après l'avoir téléchargé et ouvert le .SVG dans Inkscape, voilà ce nous obtenons:

2. Mesurer les encoches

Maintenant mesurons la largeur d'une encoche au hasard avec l'outil "règle"

Pour faire cela précisément, il estpréférable d'utiliser les outils d'ancrage (barre d'outil verticale à droite de l'interface) afin de mesurer précisément la distance entre 2 noeuds.

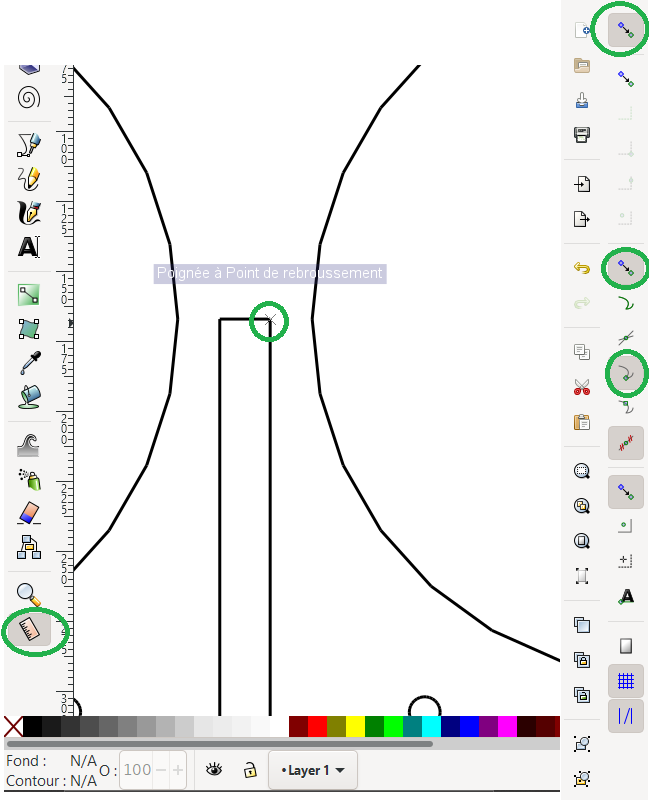

Activez le bouton général d'ancrage, ainsi que la famille d'ancrage aux chemins, et enfin l'ancrage aux points de rebroussement.

2. Mesurer les encoches

Lorsque vous rapprochez le curseur de la souris avec l'outil règle d'un "coin" de chemin, une petite croix noire devrait vous indiquer une source d'ancrage détextée.
Cliquez sur un des coins d'une encoche, maintenez le bouton de la souris enfoncé, puis lâchez-le sur le coin opposé de sa largeur.

2. Mesurer les encoches

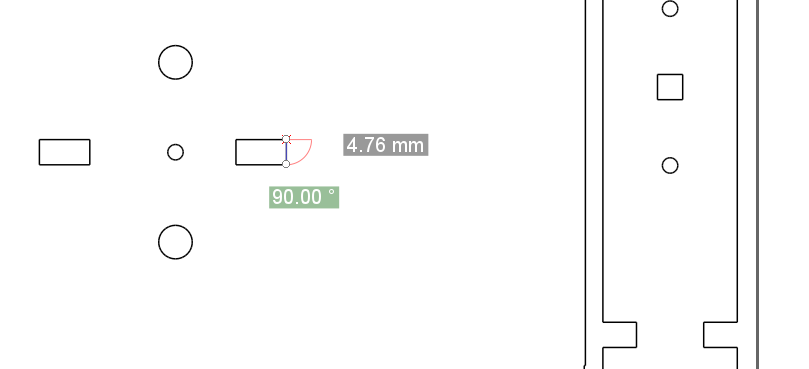

Nous lisons 4,76mm, soit bien trop large pour le matériau qu'on considère.

3. Adapter le plan

Il y a deux manières de procéder :



 3.1 En redimensionnant le plan avec un facteur d'échelle obtenu en faisant la règle de 3

facteur d'échelle = 1 x (épaisseur désirée / épaisseur mesurée)



Cette méthode ne convient bien sûr pas ici, car les bouteilles ont une taille standard. Si nous diminuons globalement la taille du plan, le  porte-bouteille sera trop petit pour pouvoir accueillir les bouteilles.



Voyons tout de même en 1 slide comment faire en pratique.

3. Adapter le plan

Il suffit donc de redimensionner tout le dessin avec un facteur d'échelle de 100% x (épaisseur désirée / épaisseur mesurée), c'est à dire 100% x (3,5/4,76)

Sélectionnez tous les éléments du plan avec l'outil de sélection, puis dans la barre d'outil près des champs L et H :

- Choisissez comme unité le %

- Fermez le cadenas pour maintenir la proportionnalité

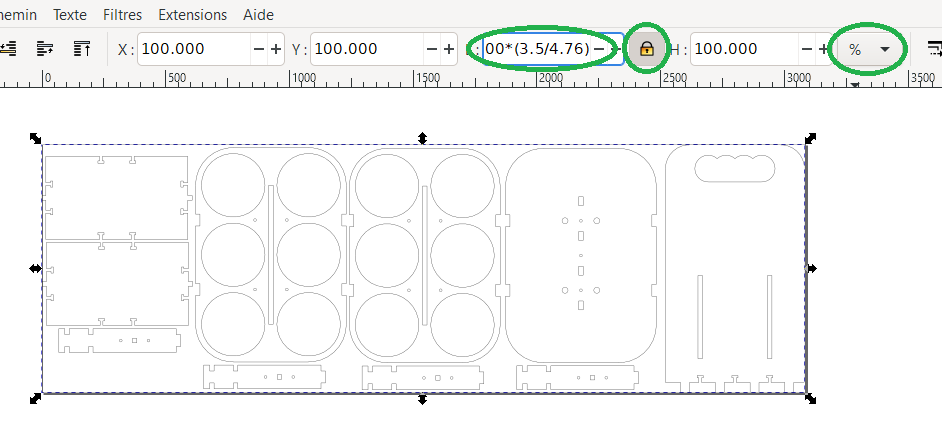

- Dans le champ L ou H, remplacez "100%" par "100% * (3,5/4,76)

- Appuyez sur "Enter"

3. Adapter le plan

 3.2 En adaptant la largeur des encoches une à une. Et oui!

Mais nous allons voir comment le faire en perdant le moins de temps possible.



La première chose est de déterminer quelles encoches sont à modifier, en s'aidant des photos de l'objet assemblé.

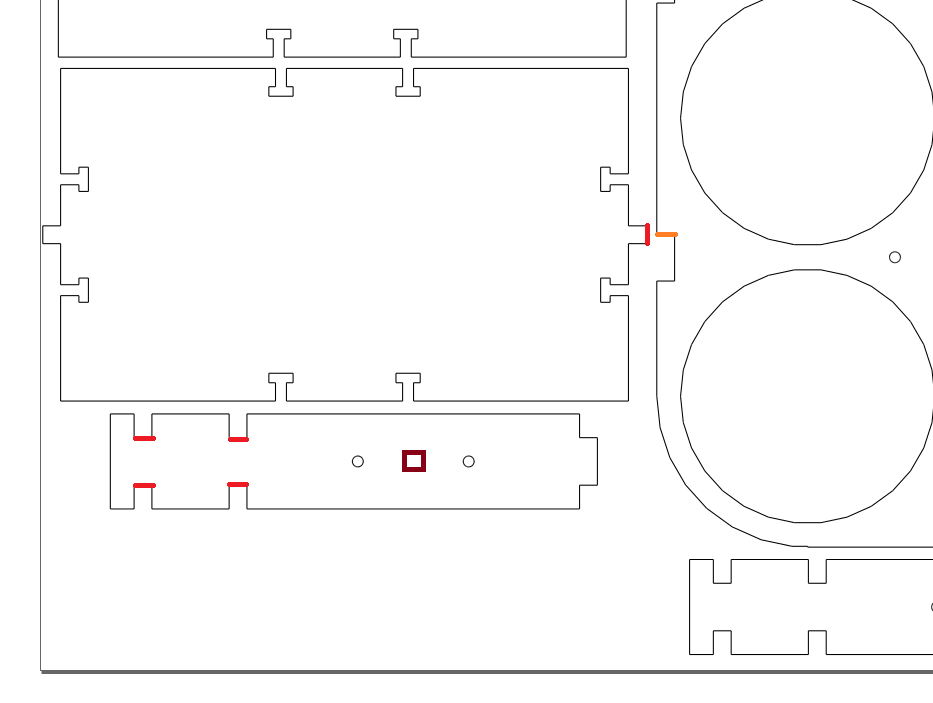

Sur l'image page suivante :

- en orange, où il faut adapter la profondeur de l'encoche

- en rouge, où il faut adapter la largeur de l'encoche

- en brun, où il faut adapter la taille de l'encoche





3. Adapter le plan

3. Adapter le plan

a) Adapter la profondeur d'une encoche

On peut adapter la profondeur des ecncoches de ces 3 pièces rectangulaires arrondies en 2 clics:

3. Adapter le plan

Pour ce faire:

a) disposez les grossièrement les uns au-dessus des autres:



3. Adapter le plan

Pour ce faire:

b) Un par un, sélectionnez un des 3 éléments et combinez tous ses chemins : CTRL-K ou par le menu Chemin/Combiner







3. Adapter le plan

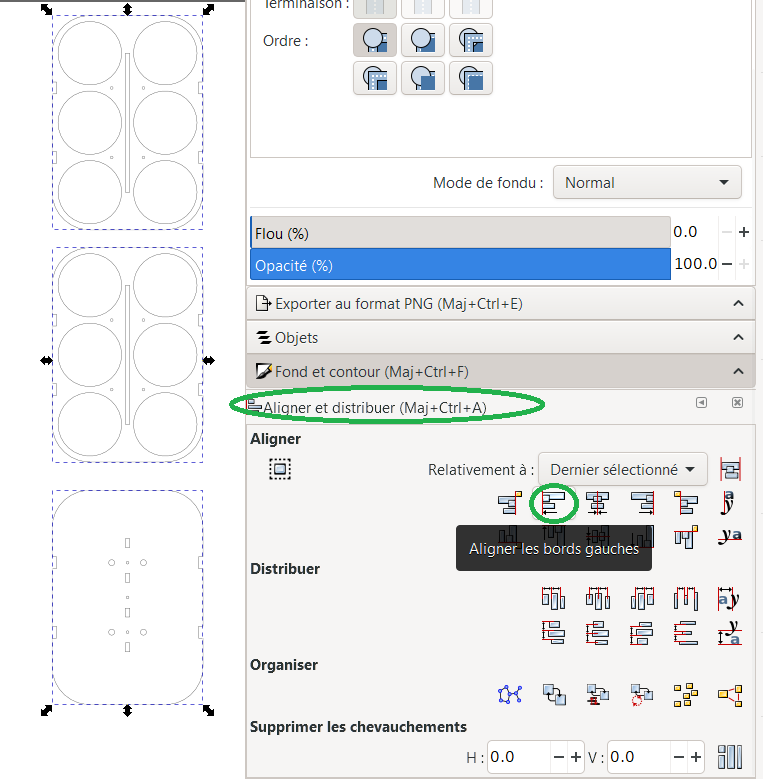

c) Sélectionnez les 3, puis alignez-les sur leur bord gauche : menu Objet/Aligner et distribuer...



3. Adapter le plan

c) Sélectionnez les 3, puis alignez-les sur leur bord gauche : menu Objet/Aligner et distribuer...



3. Adapter le plan

d) Prenez maintenant l'outil noeuds et sélectionnez les 3 pièces (avec la touche MAJ enfoncée en cliquant n'importe où sur chacun des 3 chemins)

Sélectionnez toutes les paires de noeuds au fond des encoches, en faisant des rectangles de sélection et en maintenant la touche MAJ enfoncée:



3. Adapter le plan

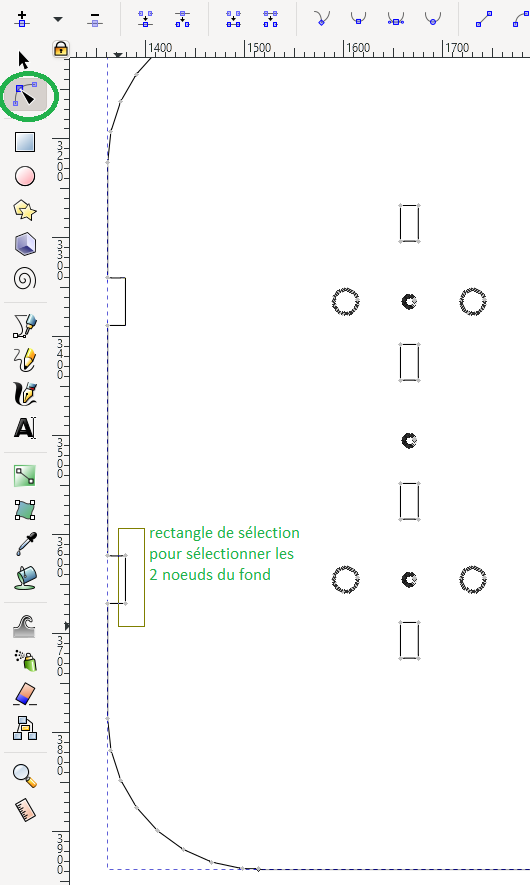

e) Quand vous avez sélectionné les noeuds des 6 encoches, il suffit de modifier leur abscisse



Pour passer d'une profondeur de 4,76 à 3,5, il suffit de soustraire 4,76 à leur absisce puis d'ajouter 3,5.

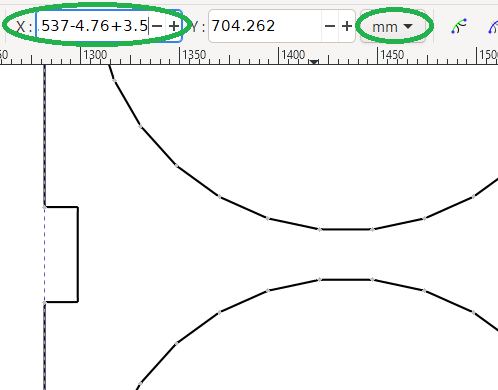

Dans le champ "X", on va donc ajouter, à la fin de son abscisse courante : -4,76+3,5

Et ensuite appuyer sur "Enter"



Attention : vérifier que l'unité est bien le mm avant de faire l'opération!



3. Adapter le plan

3. Adapter le plan

f) faire la même chose pour les encoches sur le côté droit de ces 3 pièces.

Evidemment, cette foi-ci il faudra ajouter 4,76 (translater vers la droite) et soustraire 3,5 (translater vers la gauche) à l'abscisse des noeuds sélectionnés.



3. Adapter le plan

a) Adapter la largeur d'une encoche

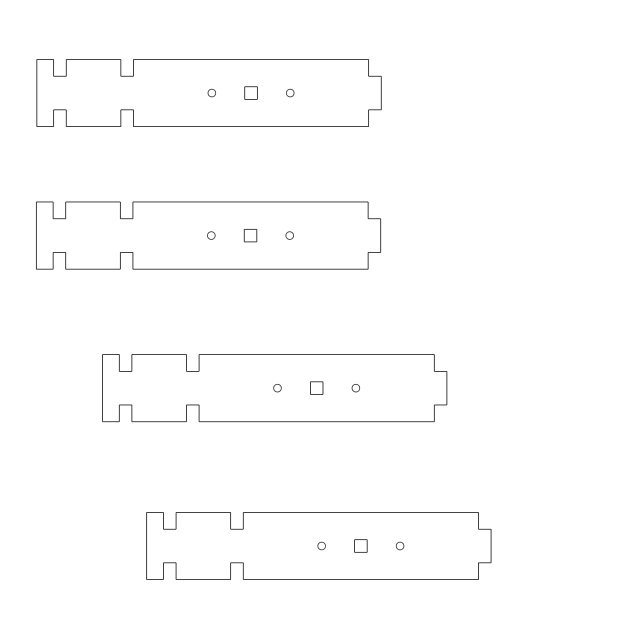

C'est un peu pareil : prenons les 4 longues pièces rectangulaires, et alignons-les grossièrement avant des les aligner sur leur bord gauche avec la palette "Aligner et distribuer"

3. Adapter le plan

a) Adapter la largeur d'une encoche

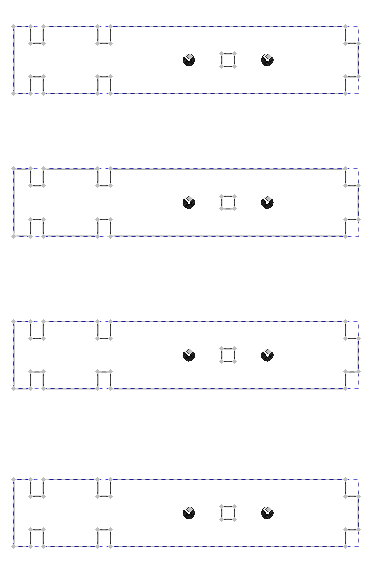

Après les avoir sélectionné un par un avec l'outil de sélection, pour combiner les chemins composant chaque pièce (CTRL-K), prendre l'outil noeud et sélectionner les 4 pièces

3. Adapter le plan

a) Adapter la largeur d'une encoche

Pour diminuer la largeur des encoches, il suffit de déplacer les bords droits et gauche de la distance adéquate.



Si la largeur des encoches fait 4,76mm, il faut déplacer les bords droits et gauches de

(4,76-3,5) / 2 mm= 0,63 mm

3. Adapter le plan

a) Adapter la largeur d'une encoche

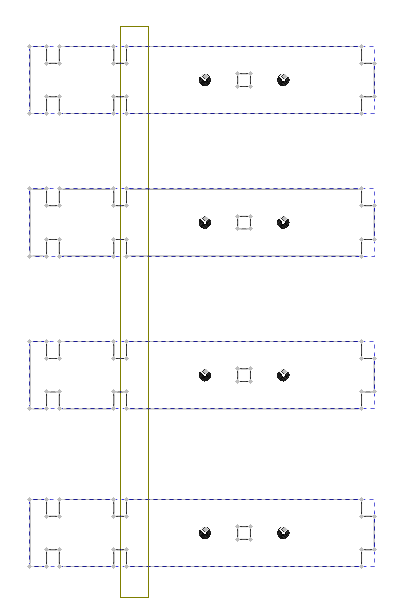

En faisant un long rectangle de sélection avec l'outil noeud, on peut directement sélectionner tous les noeuds de droite ou de gauche des encoches similaires:



Il suffit ensuite d'ajouter ou soustraire 0,63 de leur abscisse.

3. Adapter le plan

a) Adapter la taille d'une encoche

Pour remplacer rapidement cette encoche carrée de 4,76mm de côté par une encoche de 3,5mm de côté centrée sur celle-ci, ce qui me parait le plus simple :

- sélectionner la pièce et dégrouper/décombiner ses sous-constituants.

- quand vous pouvez sélectionner juste les éléments du carré, regroupez-les pour en faire un objet isolé

3. Adapter le plan

a) Adapter la taille d'une encoche

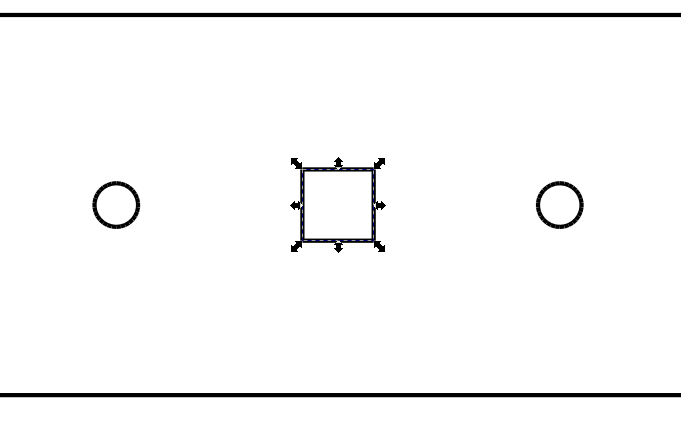

Avec l'outil rectangle, dessinez un rectangle, transformez-le en chemin, puis ajustez ses dimensions pour qu'il fasse 3,5mm de côté.

Merci d'avoir suivi ce tutoriel :-)



N'hésitez pas à laisser des remarques, suggestions, critiques ou questions en commentaire!
