energia słoneczna

słońce dostarcza nam ogromne ilości energii, kilka tysięcy razy więcej niż jesteśmy w stanie zużywać.

Niestety, na ten moment nie mamy technicznych możliwości wykorzystywania jej w całości, jednak jest używana na szeroką skalę.

wystarczy efektywność 8%

natężenie promieniowania słonecznego

polska: 1100 kwh/m2

Kraje Skandynawskie: 600 kwh/m2

centralna afryka 2500 kwh/m2

pozyskiwanie

kolektory słoneczne (panele słoneczne)

• płaskie

• RURkOWE

służą do otrzymywania energii cieplnej ze słonecznej.

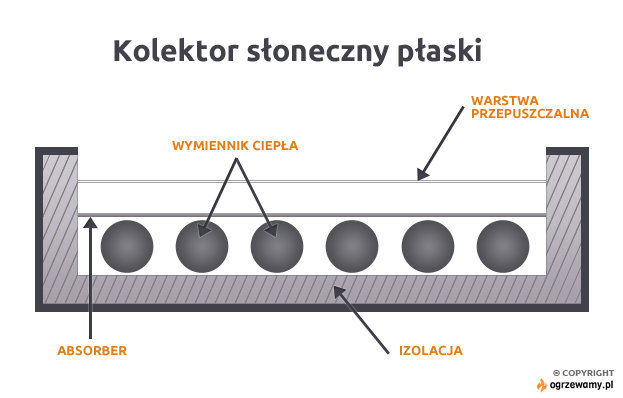

kolektory płaskie

• izolowana cieplnie obudowa

• Ciemna i matowa warstwa płyty pochłaniająca promienie słoneczne

• najpopularniejsze i tanie, wyższa wydajność letnia

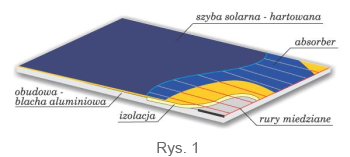

Absorbują promienie słoneczne poprzez ciemną powłokę zwaną absorberem. Do jej dolnej części przylutowane są miedziane/aluminiowe kanały przepływowe dla płynu grzewczego. Poprzez wężownice w zbiorniku wody, płyn solarny przekazuje ciepło podgrzewając ją. Absorber zbudowany jest z blachy pokrytej warstwą absorbującą, od której zależy przede wszystkim trwałość i wysoka sprawność sprzętu. Pod absorberem kolektor izolowany jest wełną mineralną, od góry przykryty szybą solarną, odporną na grad itp. Całość zamknięta jest w estetycznej obudowie aluminiowej.

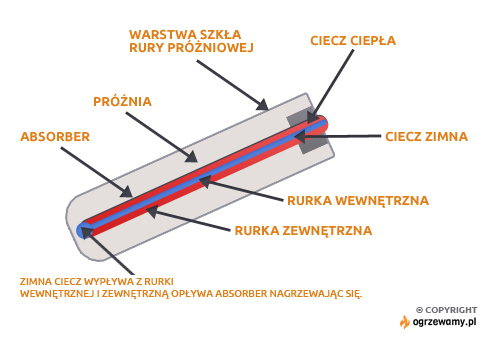

kolektor słoneczny rurkowy (próżniowy)

Zimą ok.20% sprawniejszy od kolektorów rurkowych. latem osiągi są minimalnie gorsze. Droższe.

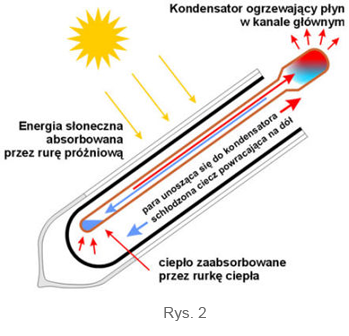

Miedziane rurki ciepła w kolektorze są fabrycznie napełnione cieczą o niskiej temperaturze parowania. Podczas ogrzewania rur przez słońce zaczyna ona parować i ciepło przechodzi do końcówki rury kondensatora umiejscowionej w kanale zbiorczym będącym wymiennikiem ciepła. Poprzez kondensator ciepło oddawane jest najpierw do płynu przepływającego przez kanał zbiorczy a potem przekazywane do zbiornika ciepłej wody.

kolektory - koszt

cena instalacji: 15000-30000 zł

DOtacja 45% NFOŚIGW

koszty użytkowania minimalne

fotowoltaiki

(panele fotowoltaiczne)

najbardziej rozpowszechniony sposób pozyskiwania i wykorzystywania energii elektrycznej ze światła słonecznego

wykorzystywane m.in. do:

• sygnalizacji drogowej

• systemów zasilania awaryjnego (np. w szpitalach)

• sygnalizacji świetlnej

• zasilania domów mieszkalnych

mit!

tak naprawdę fotowoltaiki nie emitują co2, hałasu ani żadnych innych zanieczyszczeń!

moduły monokrystaliczne i polikrystaliczne

• monokrystaliczne:
  Posiadają obecnie najwyższą sprawność wśród wszystkich modułów fotowoltaicznych oraz żywotność. Ogniwo wykonane jest z jednego kryształu: wysoka sprawność uzyskana zostaje w wyniku dokładnego ukierunkowania kryształu w jednym kierunku. Niestety, ze względu na proces produkcji są również najdroższe.

• polikrystaliczne:
  Są produkowane w prostszym, tańszym procesie. Czysty krzem zostaje rozpuszczony w podciśnieniu pod szkłem ochronnym i przelewany do tzw. kokili, w których w odpowiedniej temperaturze kierunkowo zastyga.

​​
