完全解析Android架构

2016.10.31

By C.L. Wang

三大框架

MVC - Model-View-Controller

MVP - Model-View-Presenter

MVVM - Model-View-ViewModel

未使用架构的项目

1. 未分离界面(UI)逻辑与业务(Business)逻辑.

2. 版本迭代导致所有相关类, 不断需要修改.

3. 模块高耦合, 存在隐藏Bug, 无法编码测试.

架构目标就是为了解决这些问题!

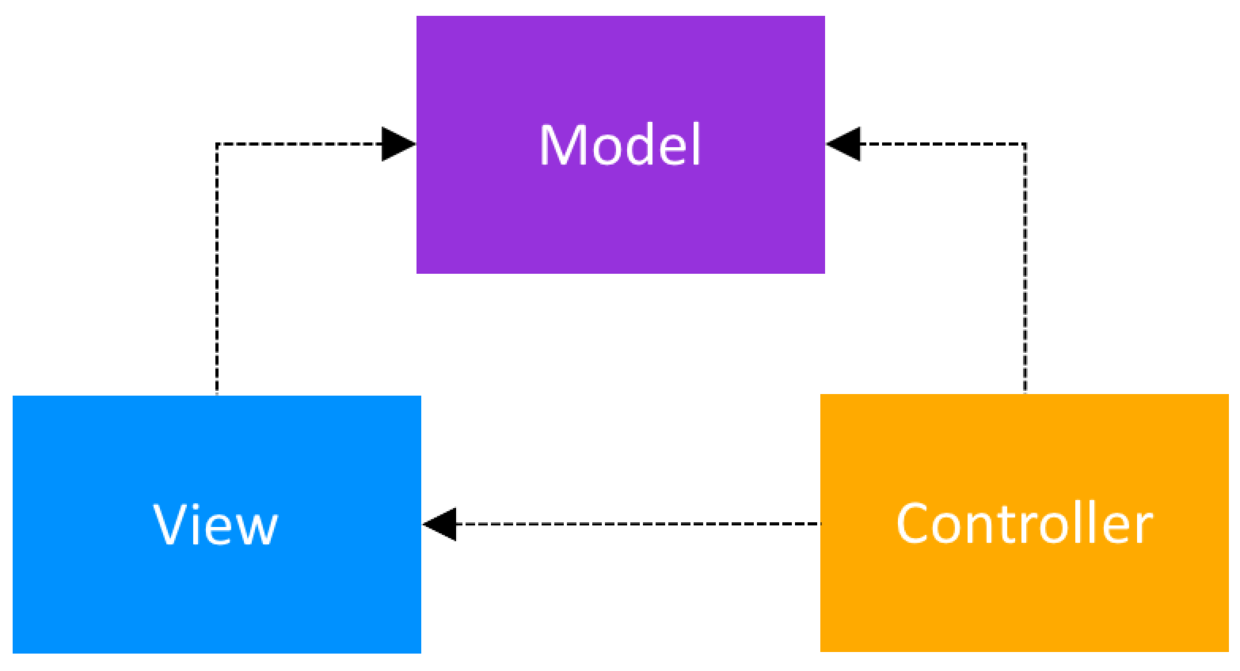

MVC

• Model: 即数据层, 负责处理业务逻辑, 监听网络与数据库接口.
• View: 即界面(UI)层, 显示来源于Model的数据.
• Contoller: 即逻辑层, 传递用户的交互和更新Model的数据.

MVC 被动模式

在被动模式(即Controller是唯一操作Model的类)中:

基于用户的响应事件, Controller通知Model更新数据.

在Model更新后, Controller通知View更新UI, View从Model中获取数据.

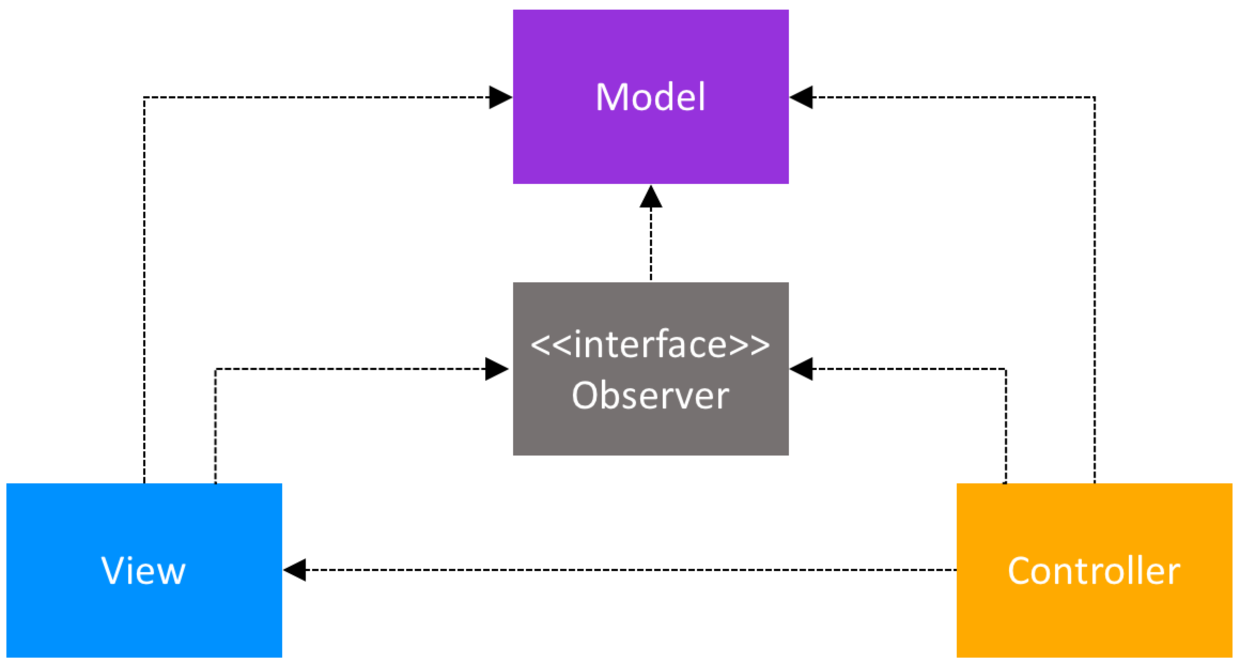

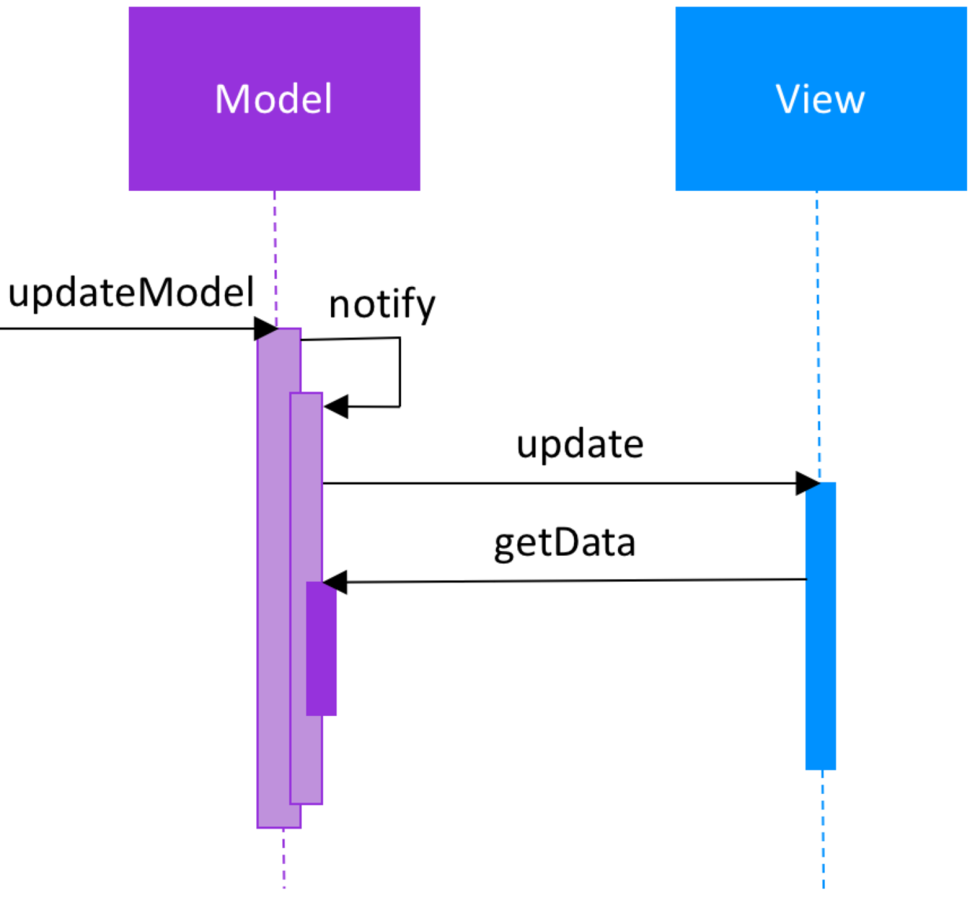

MVC 主动模式

在主动模式(即Controller不是唯一操作Model的类)中:

在更新时, Model层使用观察者(Observer)模式通知View和其他类.

View实现观察者的接口, 在Model中, 注册成为观察者, 接收通知.

当Model层发生数据更新时, 告知全部观察者, View从Model中更新数据.

MVC 实践

在早期开发中, Activity(或Fragment)既是View又是Controller, 并未进行分离. 有些剥离出Model, 独立于平台进行测试.

在使用MVC框架时, Activity(或Fragment)代表View, 并从中剥离出不含任何的Android类(如Context等)的Controller.

对比于原始项目, MVC架构具有:

修改UI逻辑时, 较少修改Model; 修改业务逻辑时, 较少修改View.

MVC 优点

MVC模式, 分离类的UI与业务职责, 增加可测试性与可扩展性.

• Model: 不引用任何Android类, 允许单元测试(Unit Test).
• Controller: 含有View的引用, 不引用Android类, 允许单元测试.
• View: 满足单一职责原则(SRP), 传递事件至Controller, 展示Model数据, 不包含业务逻辑, 允许UI测试.

MVC 缺点

// View处理UI逻辑
String docName = userModel.getName();
String docClinic = userModel.getClinic();
nameTextView.setText(docName + ", " + docClinic)

// Model处理UI逻辑
String nameAndClinic = userModel.getNameAndClinic();
nameTextView.setText(nameAndClinic);

在被动模式中, Controller通知Model更新数据, 并通知View显示.

对于UI逻辑, 如果View处理, 单元测试会遗漏逻辑; 如果Model处理, 则隐式地依赖于View, 导致模块增加耦合.

在主动模式中, 每个UI逻辑都需要增加观察者, 保证正确更新.

View既依赖于Controller又依赖于Model. 在修改UI逻辑时, 也需要修改Model, 降低架构的灵活性.

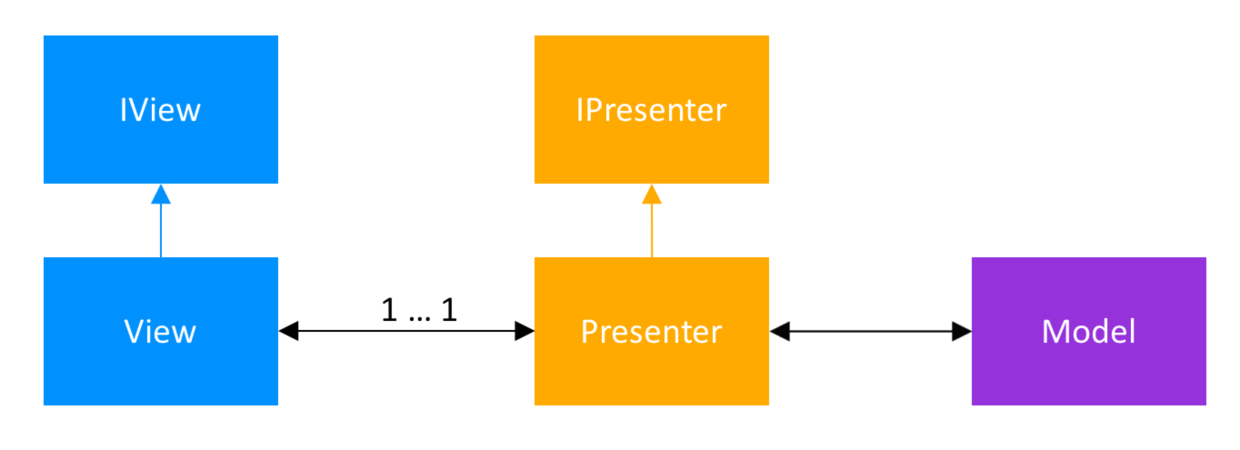

MVP

• Model: 即数据层, 负责处理业务逻辑, 监听网络与数据库接口.
• View: 即界面(UI)层, 展示数据, 响应用户事件并通知Presenter.
• Presenter: 即展示层, 接收Model的数据, 处理UI逻辑, 并管理View的状态, 根据View层事件提供展示数据.

MVP Model

Model层负责获取或存储在远程或本地的数据.

例如, 在处理数据时, Model先检索本地数据, 为空则请求网络数据, 并同步本地, 再显示.

在构造器中, 添加本地与远程数据源的接口类, 源内分离逻辑与实现.

public static TasksRepository getInstance(TasksDataSource tasksRemoteDataSource,
                                          TasksDataSource tasksLocalDataSource) {
    if (INSTANCE == null) {
        INSTANCE = new TasksRepository(tasksRemoteDataSource, tasksLocalDataSource);
    }
    return INSTANCE;
}

MVP View

与Presenter配合使用, 负责展示数据, 通知Presenter响应用户事件.

 Activity(或Fragment)是View层. View与Presenter相互对应. View继承自含有设置Presenter的接口.

public interface BaseView<T> {
    void setPresenter(T presenter);
}
public interface TasksContract {
    interface View extends BaseView<Presenter> {
        // ...
    }
    // ...
}

View截获事件, 通过Presenter接口传递事件给Presenter处理.

完成后, Presenter通过View接口传递数据给View显示或反馈.

MVP Presenter

Presenter与View一起创建, 并绑定View与Model的引用.

通过View接口, 在构造器中, 创建View与Presenter的相互引用.

public TasksPresenter(@NonNull TasksRepository tasksRepository,
                      @NonNull TasksContract.View tasksView) {
    mTasksRepository = tasksRepository;
    mTasksView = tasksView; // 引用View
    mSubscriptions = new CompositeSubscription();
    mTasksView.setPresenter(this); // 在View中设置Presenter的引用
}

Presenter请求Model, 获取数据, 根据UI逻辑, 在View中显示.

Presenter方法覆盖全部事件处理逻辑, 与View事件相互对应.

MVP 优缺点

MVP架构更好地分离UI与业务职责, 解除逻辑之间的耦合.

对于小型项目而言, 与设计模式类似, 会导致过度设计, 增加代码量.

当处理复杂页面时, Presenter层会包含大量UI逻辑与业务逻辑, 非常冗余, 并违反单一职责原理.

MVP架构的核心在于Presenter层. Presenter打破Model与View之间的耦合, 创建展示数据的通道, 隔离业务逻辑, 支持单元测试.

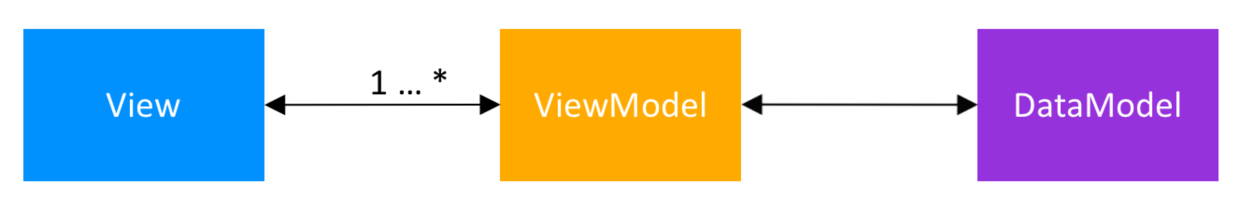

MVVM

• Model: 即DataModel, 抽象数据源, ViewModel从Model中读取或存储数据.
• View: 当用户触发响应事件时, 通知ViewModel.
• ViewModel: 提供View显示的数据流.

MVVM与MVP的关系

MVVM与MVP相似, 目标都是分离UI与业务逻辑.

• View相同, 不同的是ViewModel与Presenter. Presenter从UI中抽象出View的事件逻辑; ViewModel为事件驱动页面提供数据流.
• Presenter与View强绑定, 为View提供展示数据, 是一对一关系; ViewModel提供数据流, 供View弱绑定, 是一对多关系.
• Presenter与View相互引用; ViewModel独立于View, View绑定ViewModel引用.
• View与ViewModel, 类似于消费者知道生产者, 而生产者只提供数据, 并不关心谁消费.

MVVM Model

Model, 即DataModel:

通过事件流提供多种数据源, 如网络数据, 数据库, 首选项(Shared Preferences)等, 负责全部的业务逻辑.

Model提供泛化数据的接口, 确保业务逻辑独立完整, 被不同页面共享与使用, 为ViewModel提供数据.

MVVM ViewModel

ViewModel提供数据更倾向于View, 从Model中获取必要的数据, 在封装UI逻辑后, 供给不同View展示.

ViewModel有两点需要注意:

1. ViewModel为View提供完整状态的数据. 如医生姓名与医生科室, 当需要展示"医生姓名+医生科室"时, 应该提供拼接后的数据, 而不是单独数据, 当其中一个修改时, 通过全部修改全部展示, 保证View数据最新.
2. View把用户事件都交给ViewModel处理, 不保留任何UI逻辑.

MVVM View

View负责展示数据, 如Activity或Fragment.

在onResume绑定ViewModel, 在onPause解绑.

更新逻辑, 在ViewModel中处理, View仅负责展示数据.

private final Subscription mSubscription = new Subscription();
@Override
public void onResume() {
    super.onResume();
    mSubscription.add(mViewModel.getData()
                     .observeOn(AndroidSchedulers.mainThread())
                     .subscribe(this::updateView,
                                this::handleError));
}
@Override
public void onPause() {
    mSubscription.clear();
    super.onPause();
}

MVVM 优点

MVVM重要特性就是解耦.

Model不含Android类, 只含业务逻辑, 允许单元测试.

ViewModel在Model上封装UI逻辑, 不含Android类, 允许单元测试.

ViewModel需绑定Model, 允许自由替换Model数据源.

public class ViewModel {
    private final IDataModel mDataModel;

    public ViewModel(IDataModel dataModel) {
        mDataModel = dataModel;
    }

    public Observable<Data> getData() {
        return mDataModel.getData();
    }
}

MVVM 优点

MVVM对比于MVP, 优势是进一步解耦UI逻辑与业务逻辑. ​

• View与ViewModel的耦合, 弱于View与Presenter的耦合.
• View仅是ViewModel的消费者, 当修改UI时, 不修改ViewModel.
• 根据业务关注点, 创建多个高内聚的View与ViewModel, 允许多个页面共享与替换.
• 彻底分离UI逻辑, 使用DataBinding分离UI显示与UI逻辑.
• View与ViewModel一对多, ViewModel与Model多对多.
• ViewModel和Model与UI界面完全解耦, 进一步提高可测试性.

五大设计原则(SOLID)

• 单一职责原则(Single Responsibility Principle): 每个方法或类有且仅有一个改变的理由.
• 开放/封闭原则(Open/Close Principle): 程序(方法、类等)开放扩展(继承), 并关闭修改.
• 里氏替换原则(Liskov Substitution Principle): 当用超类代替程序中使用的对象时, 不会破坏应用程序.
• 接口分离原则(Interface Segregation Principle): 不强制客户端依赖于不使用的接口.
• 依赖倒置原则(Dependency Inversion Principle): 代码取决于抽象概念, 而不是具体实现; 抽象不依赖于细节, 而细节依赖于抽象。​
