Construction

• Layout : désigne un composant graphique conteneur (classe héritant de ViewGroup)

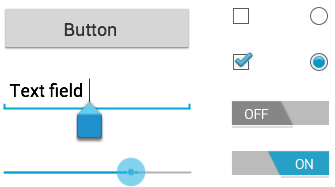

• Widget : désigne un composant graphique non-conteneur (classe héritant de View) = élément de contrôle
• Un ID peut être attribué à un composant pour l'identifier
• Android supporte deux modes de définition d'interfaces
  • Procédural : l'interface graphique est complètement codée en Java (comme avec AWT et SWING)
  • Déclaratif : l'interface graphique est décrit dans un fichier XML pouvant être transformé en arbre de composants
• Le mode déclaratif permet d'utiliser des éditeurs graphiques pour générer le code XML par simple glisser/déposer
• Le mode procédural est parfois obligatoire pour pallier à certaines restrictions du mode déclaratif

Exemple du mode procédural

public class BoutonHeureActivite
    extends Activity implements View.OnClickListener {

    private Button btn;

    @Override
    public void onCreate(Bundle icicle) {
        super.onCreate(icicle);
        btn = new Button(this);
        btn.setOnClickListener(this);
        updateTime();
        setContentView(btn);
    }
    public void onClick(View view) {
        updateTime();
    }
    private void updateTime() {
        btn.setText(new Date().toString());
    }
}

Classe BoutonHeureActivite.java

Exemple du mode déclaratif

public class BoutonHeure2Activite
    extends Activity
    implements View.OnClickListener {

    private Button btn;

    @Override
    public void onCreate(Bundle icicle) {
        super.onCreate(icicle);
        setContentView(R.layout.activity_main);
        btn = (Button)
                findViewById(R.id.button1);
        btn.setOnClickListener(this);
        updateTime();
    }
    public void onClick(View view) {
        updateTime();
    }
    private void updateTime() {
        btn.setText(new Date().toString());
    }
}

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:paddingBottom="@dimen/activity_vertical_margin"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button1"
        android:layout_height="fill_parent"
        android:layout_width="fill_parent"
        android:layout_alignParentLeft="true"
        android:text="Button" />

</LinearLayout>

Classe BoutonHeureActivite.java

Fichier XML res/layout/activity_main.xml

Layout

• Un layout gère la disposition de composants graphiques
• Parallèle avec AWT (et SWING) : un layout Android est comparable à l'association d'un layout et d'un container AWT
• Des layouts génériques ont été implémentés au fil des versions
  • FrameLayout : layout le plus simple affichant un seul élément
  • GridLayout : organise les éléments dans une grille virtuelle
  • LinearLayout : organise les éléments en ligne horizontale ou verticale
  • RelativeLayout : organise les éléments les uns par rapport aux autres
  • TableLayout : organise les éléments dans un tableau
• Il existe des layouts adaptés à un certain type de contenu
  • CardView : affiche une carte d'informations (cf. spécification Material Design)
  • ListView : affiche des éléments dans une liste verticale
  • WebView : affiche une page web (affichage basé sur un DOM)​
• Rappel : tous les layouts héritent de la classe ViewGroup

Layout

FrameLayout

GridLayout

TableLayout

LinearLayout

RelativeLayout

Gestion des évènements graphiques

• Un widget produit différents événements
  • Des événements communs à tous les widgets
  • Des événements spécifiques à certains types de widgets
• Un callback est une méthode appelée automatiquement pour traiter un événement lorsqu'il se produit
• Différentes possibilités existent pour associer un callback à un évènement
  • Créer un auditeur d'événements (adapté au type d'événement) et l'associer au widget
  • Déclarer la méthode de callback utilisée pour traiter un événement directement dans le fichier XML de l'activité
• Une méthode de callback doit impérativement être publique, accepter un unique paramètre View et ne rien retourner (void)

Déclaration d'un callback

public class MyActivity
    extends Activity
    implements View.OnClickListener {

    private Button btn;

    @Override
    public void onCreate(Bundle icicle) {
        super.onCreate(icicle);
        setContentView(R.layout.activity_main);
        // Récupération du Button à partir
        // de l'IHM en XML
        btn = (Button)
                findViewById(R.id.button1);
        // Enregistrer l'auditeur auprès
        // du bouton
        btn.setOnClickListener(this);
    }
    public void onClick(View view) {
        // code lancé lorsque le bouton
        // est cliqué
    }
}

<LinearLayout ...>
    ...
    <Button
        android:id="@+id/button1"
        android:layout_height="fill_parent"
        android:layout_width="fill_parent"
        android:text="@strings/button1Label"
        android:onClick="doSomething" />

</LinearLayout>

Utilisation d'un auditeur d'évènements

Association d'un callback dans le fichier XML

public class MyActivity
    extends Activity {
    ...
    public void doSomething(View view) {
        // code lancé lorsque le bouton
        // est cliqué
    }
}

Déclaration du callback dans l'activité

Liaison d'écrans

• Une application est une successions d'écrans gérés par une activité implémentant une fonctionnalité
• L'activité principale est le premier écran affiché
• Une activité doit être déclarée dans le manifeste pour pouvoir être affichée à l'écran
• L'utilisation d'une intention permet de changer d'écran
  • Une intention est une instance de la classe Intent
  • Son constructeur prend en paramètre un contexte et la classe de l'activité gérant l'écran à afficher
• Les méthodes d'une intention permettent d'échanger des données entre les activités
• La méthode startActivity() exécute une intention pour changer d'écran (elle reçoit l'intention en paramètre)
• Note : la méthode getApplicationContext() permet de récupérer le contexte de l'application

Exemple de changement d'écran

Intent i = new Intent(getApplicationContext(), MapStationActivity.class);
i.putExtra("latitude", latitudeDuPointCourant);
i.putExtra("longitude", longitudeDuPointCourant);
startActivity(i);

Exercice 1

Interface login

Résultat

MainActivity

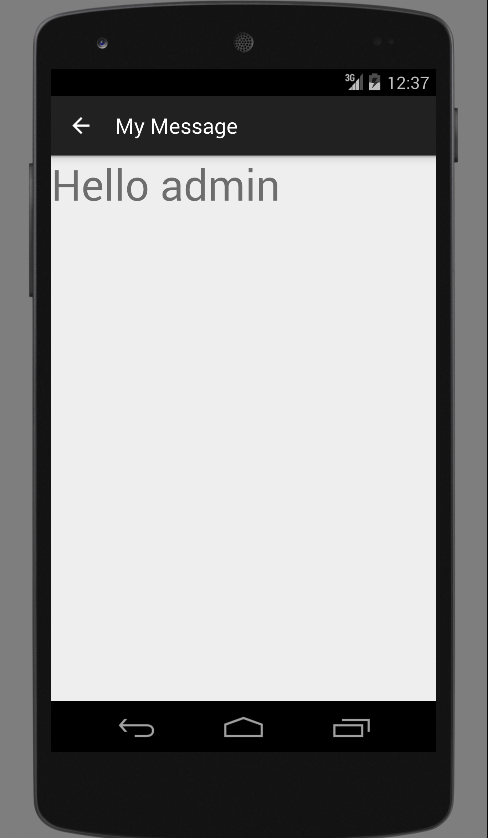

HelloActivity

Consignes

• L'objectif est de réaliser une interface de connexion
• L'application est décomposée en deux écrans
  • Ecran 1
    • Affiche un message "Saisir votre identifiant login/password"
    • Affiche deux champs pour la saisie de l'identifiant
    • Affiche un bouton pour valider l'identifiant

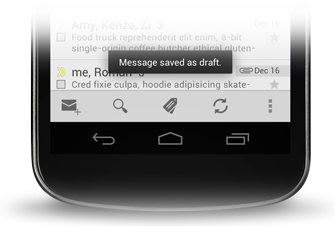

    • Lorsque l'utilisateur clique sur le bouton, l'écran 2 est affiché si l'identifiant est admin/admin sinon un Toast affiche un avertissement et les champs sont vidés
  • Ecran 2
    • Affiche un message personnalisé avec le login saisi dans l'écran 1
• Utiliser des fichiers XML pour déclarer les interfaces des écrans
• Déclarer les chaînes de caractères (message, hint du champ login, label du bouton)  dans le fichier strings.xml

Exercice 2

Morpion

Consignes

• L'objectif est de réaliser un jeu de Morpion
• L'application est décomposée en deux écrans
  • Ecran 1
    • Ecran d'accueil affichant un bouton pour démarrer une partie
    • Lorsque l'utilisateur clique sur le bouton l'écran 2 s'ouvre
  • Ecran 2
    • Affiche une grille 3x3 avec un bouton dans chaque case
    • Le texte du bouton est rempli avec un O ou un X lorsqu'un joueur appuie dessus
    • Un message Toast indique le joueur qui doit jouer et le gagnant de la partie
• A la fin d'une partie, l'utilisateur est renvoyer à l'écran principal
