Explicación de Convertidor Cuk

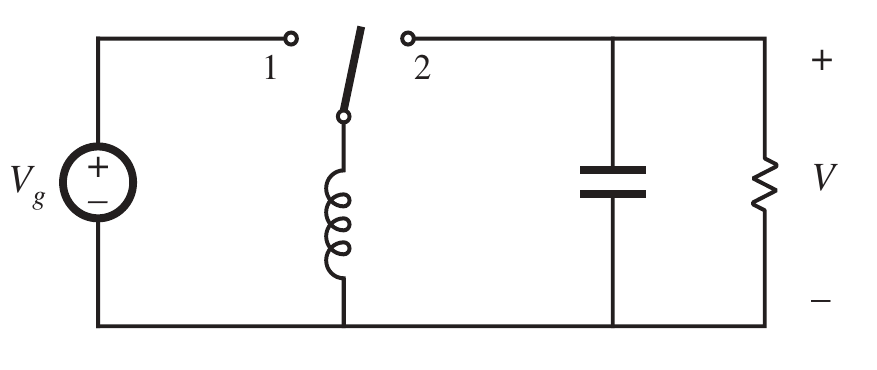

Elevador-Reductor Tradicional
El convertidor elevador-reductor (buck-boost converter) conmuta entre dos partes del circuito común a un inductor a tierra.
Además de reducir/elevar el voltaje de salida dependiendo de los tiempos de conmutación del interruptor, también lo invierte.

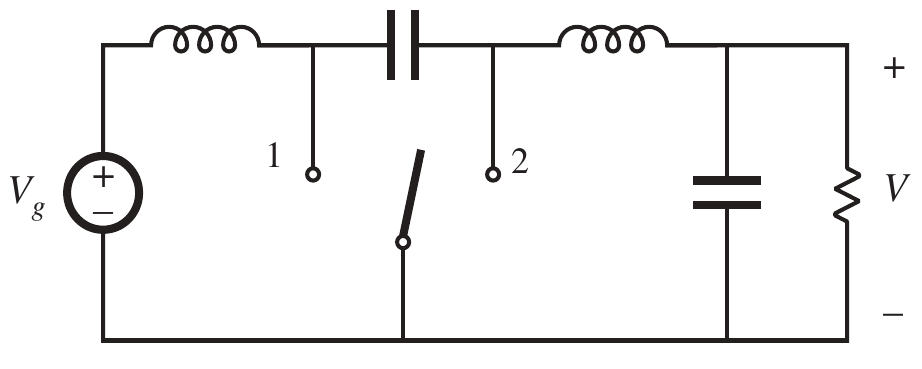

Elevador-Reductor Cuk
El convertidor Cuk conmuta entre dos partes del circuito común a tierra.
Contiene dos inductores que actúan como fuentes de corriente hacia el condensador.
El condensador también actúa como elemento de almacenamiento de energía
Funcionamiento
Modo 1
Modo 2

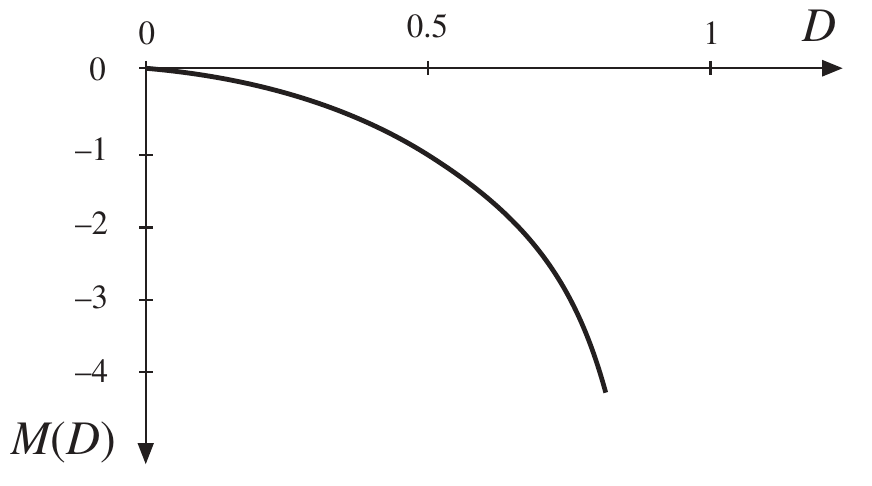

Ventajas
- La principal ventaja es que la corriente es continua tanto en la carga como en la fuente.
- Es tanto elevador de voltaje como reductor.
- Dispositivo de control simplificado
Desventajas
- Relativa gran cantidad de componentes reactivos (2 inductores, 1 capacitor).
- Alto estres en corriente en el switch.
Convertidor Cuk de
1 Cuadrante
Un ejemplo...

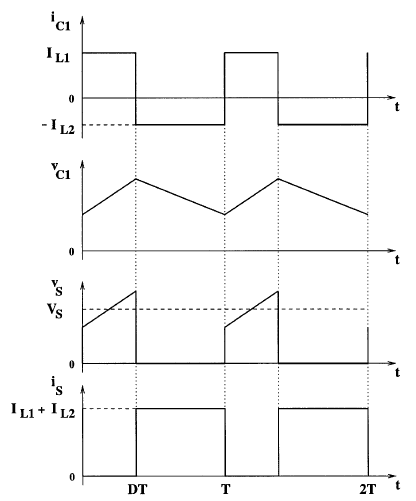

Formas de Onda
El convertidor puede ser controlado en tres modos:
- Corrientes (en los inductores) y Voltaje (en el capacitor) continuos
- Corrientes continuas, voltaje discontínuo
- Corrientes y voltaje discontinuos.
Consideraciones...
Para reemplazar el switch por un dispositivo semiconductor hay que considerar lo siguiente
Consideraciones...
El mosfet tiene las mejores características para corriente bidireccional y voltaje de bloqueo positivo
MOSFET con su diodo de conducción interno
MOSFET con diodos externos para prevenir la conducción del interno
Convertidor Cuk de
2 Cuadrantes
Formas de Onda 1er Cuadrante
Formas de Onda 2do Cuadrante
Convertidor Cuk
By Sebastian Yesid Tabares Amaya
