ФОРМООБРАЗОВАНИЕ
Самовозводящаяся конструкция
для просмотра учебного задания используйте стрелки
в нижней части экрана или на клавиатуре
Подготовьте шаблонный лист,

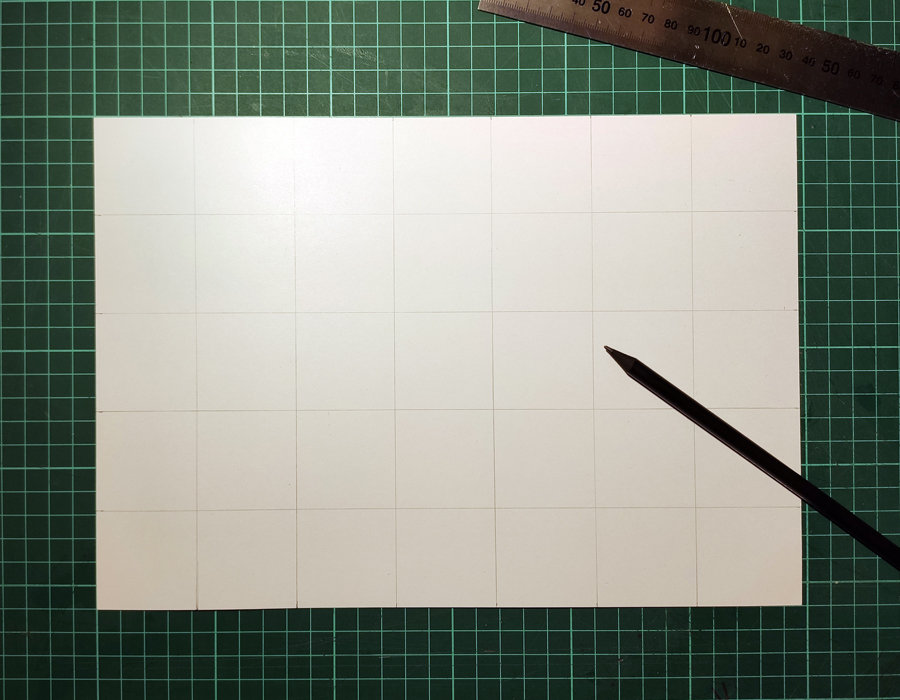

начертив сетку с шагом в 42мм по каждой оси

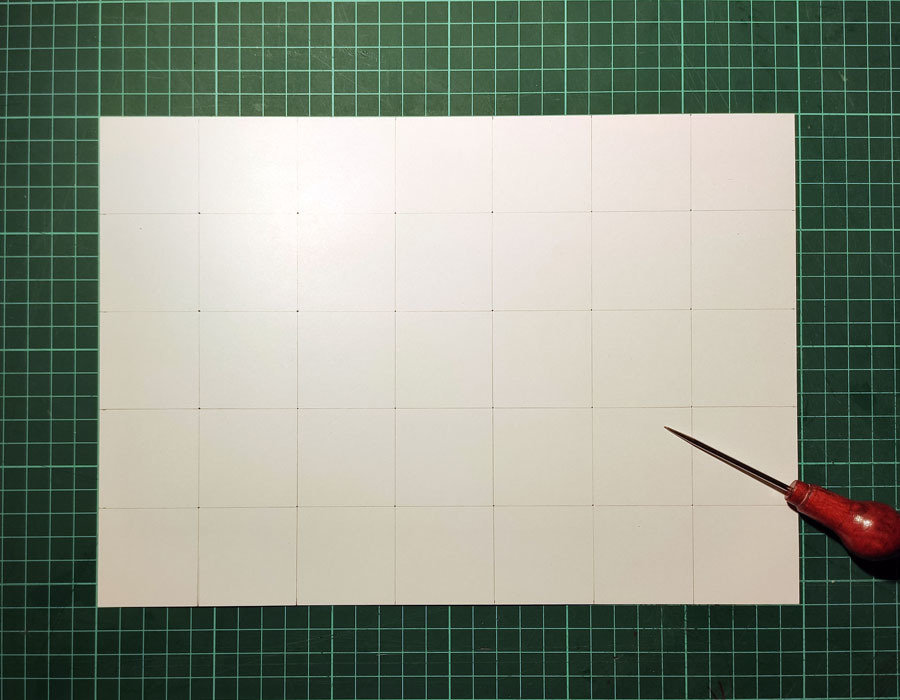

Сделайте проколы шилом в узлах сетки

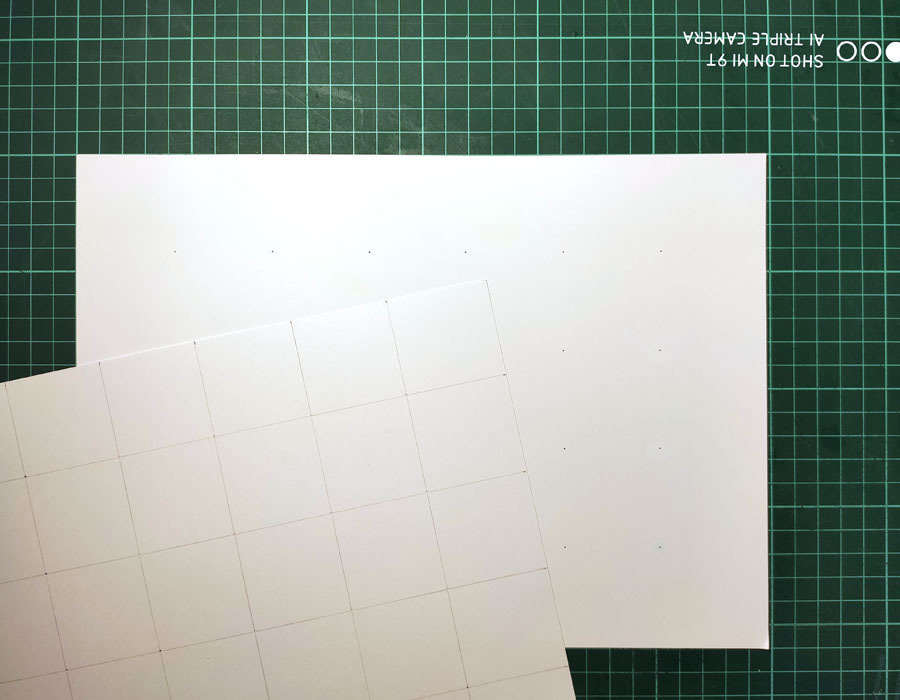

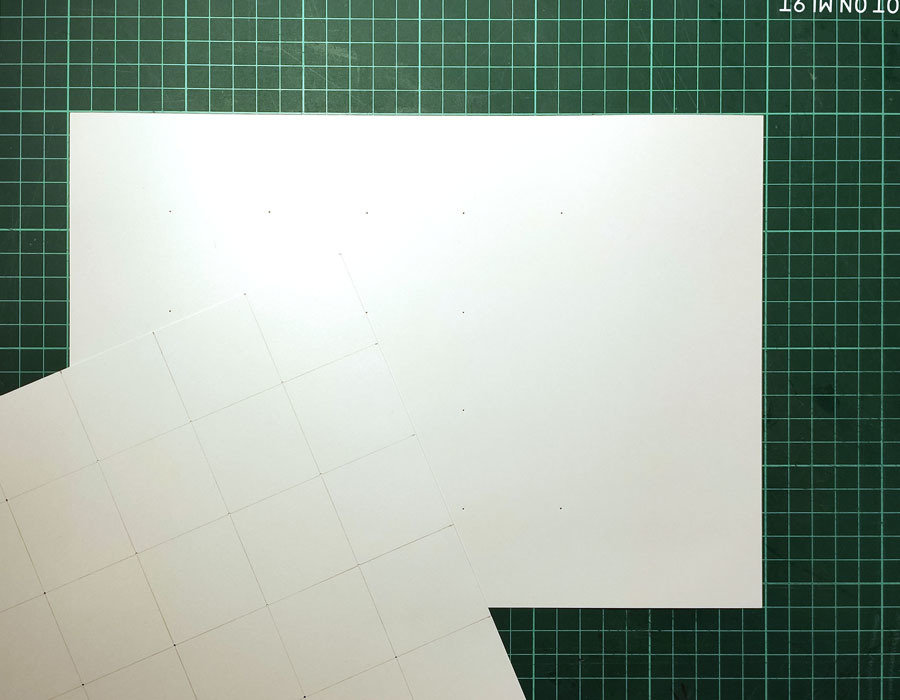

Перенесите проколы с шаблонного листа на рабочий лист

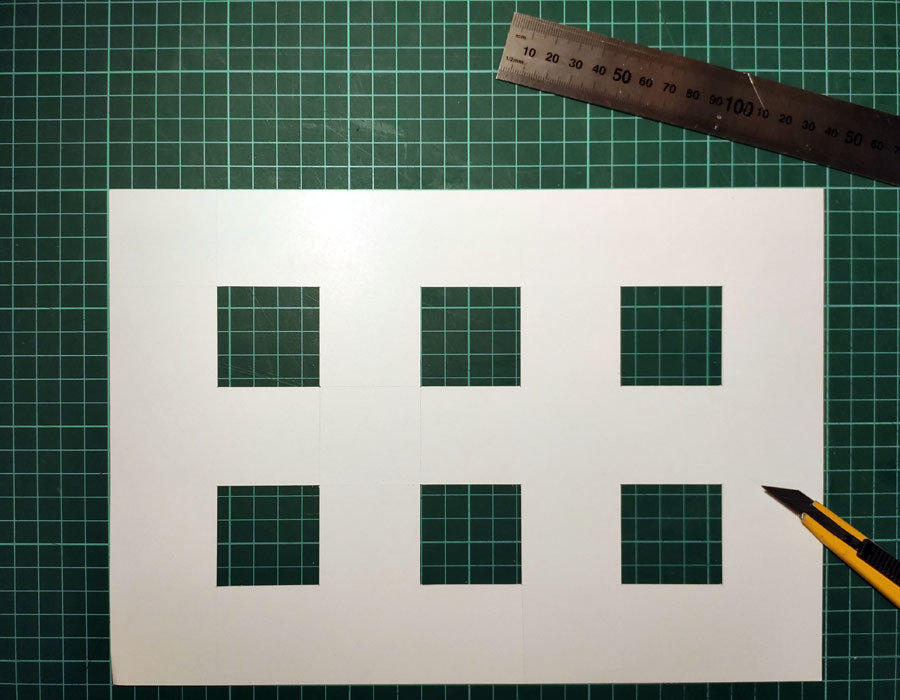

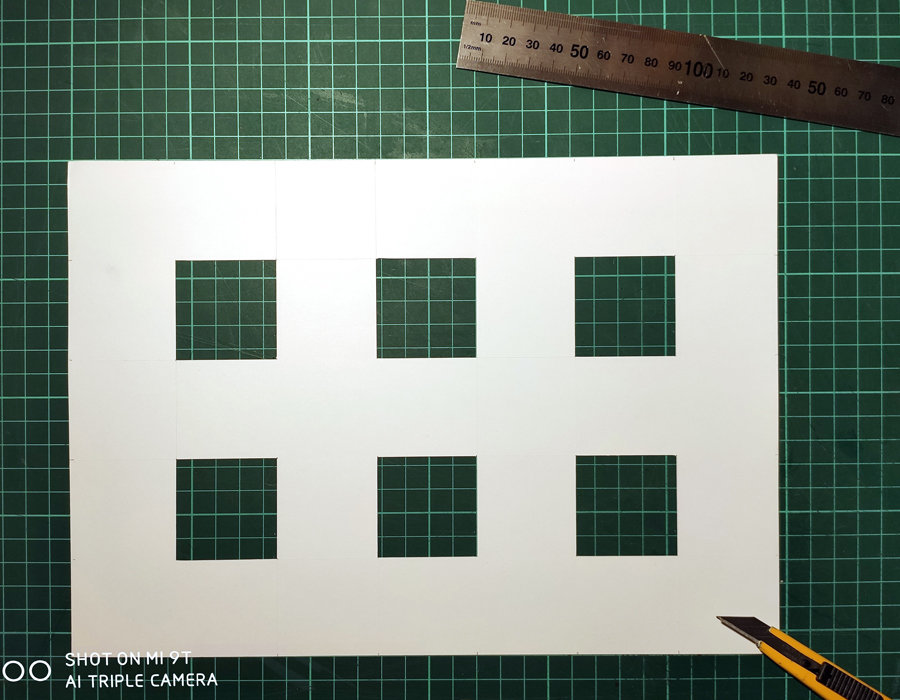

Прорежьте квадратные отверстия
Нанесите насечки, соответствующие
красным штриховым линиям на чертеже
На другой стороне листа нанесите насечки, соответствующие
синим штриховым линиям на чертеже

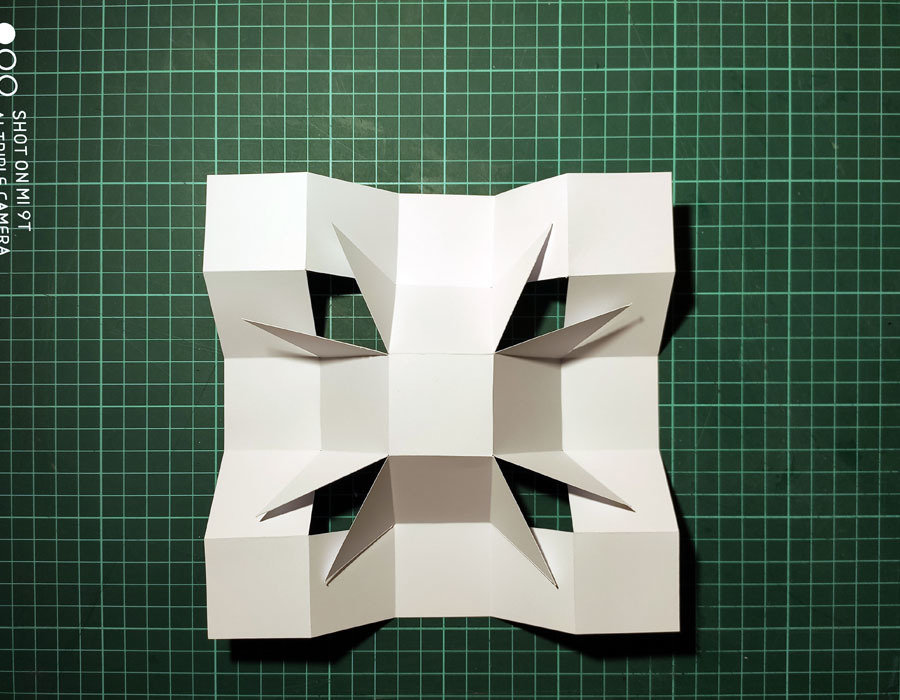

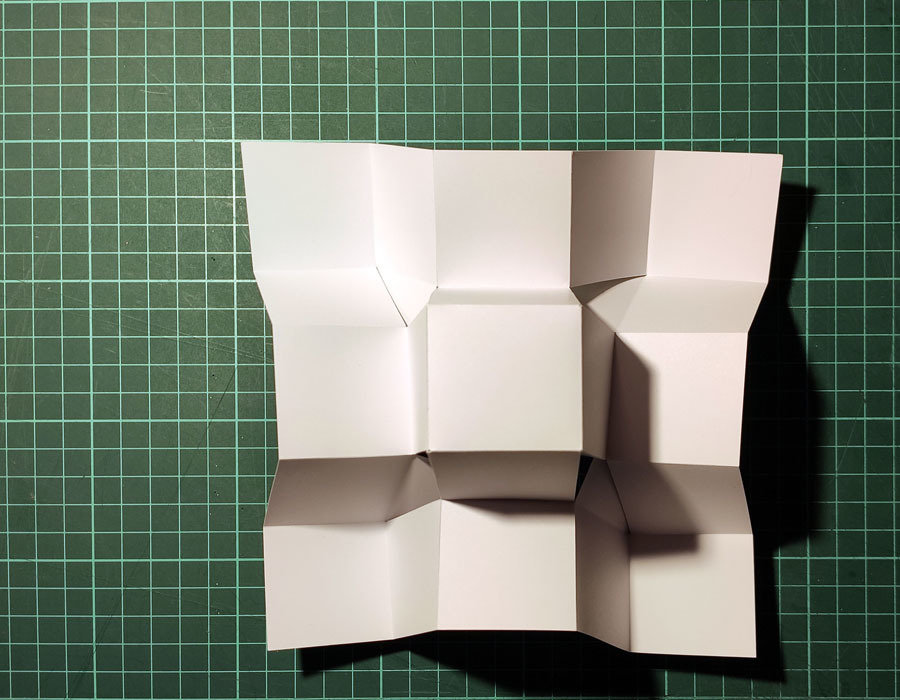

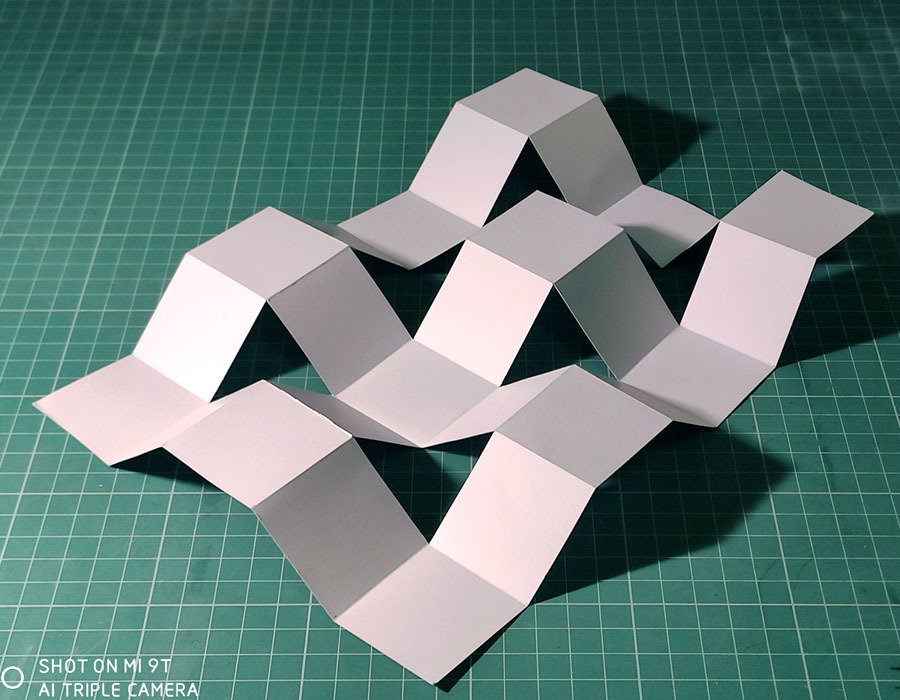

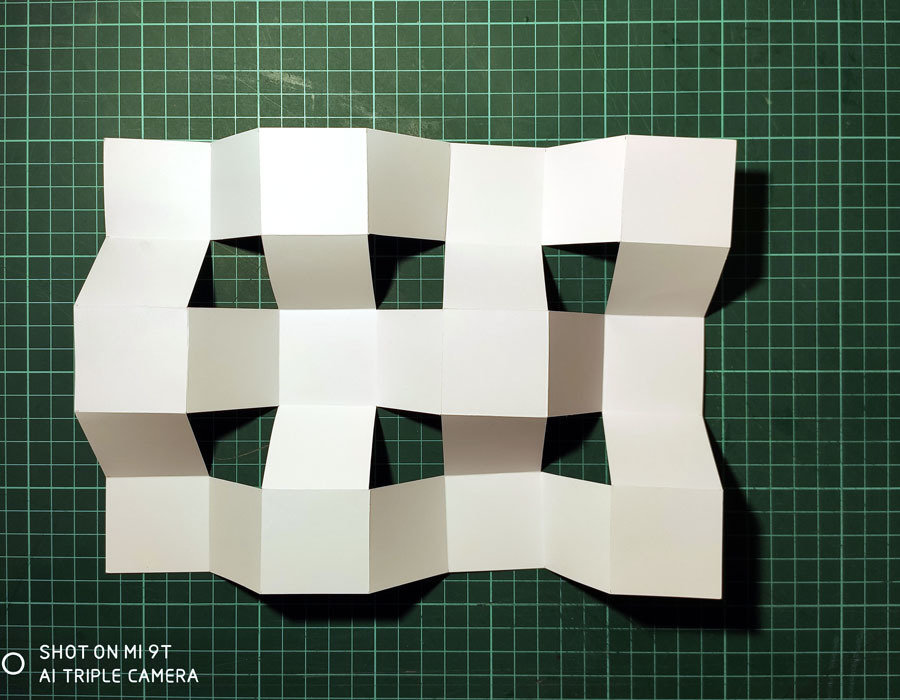

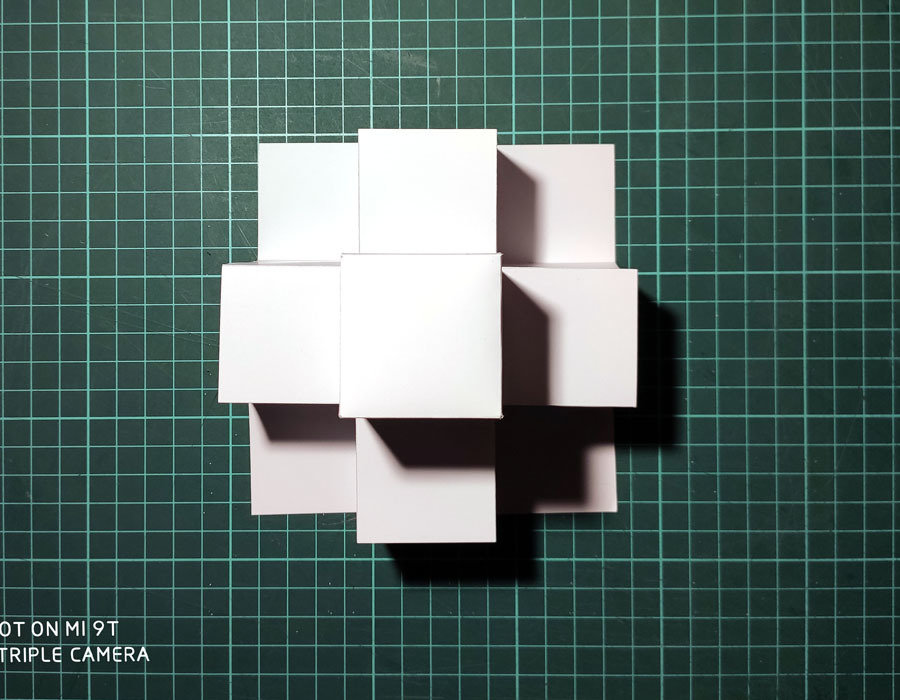

Сложите образец по сгибам
Перенесите проколы с шаблонного листа на второй рабочий лист
(кроме последнего столбца проколов)

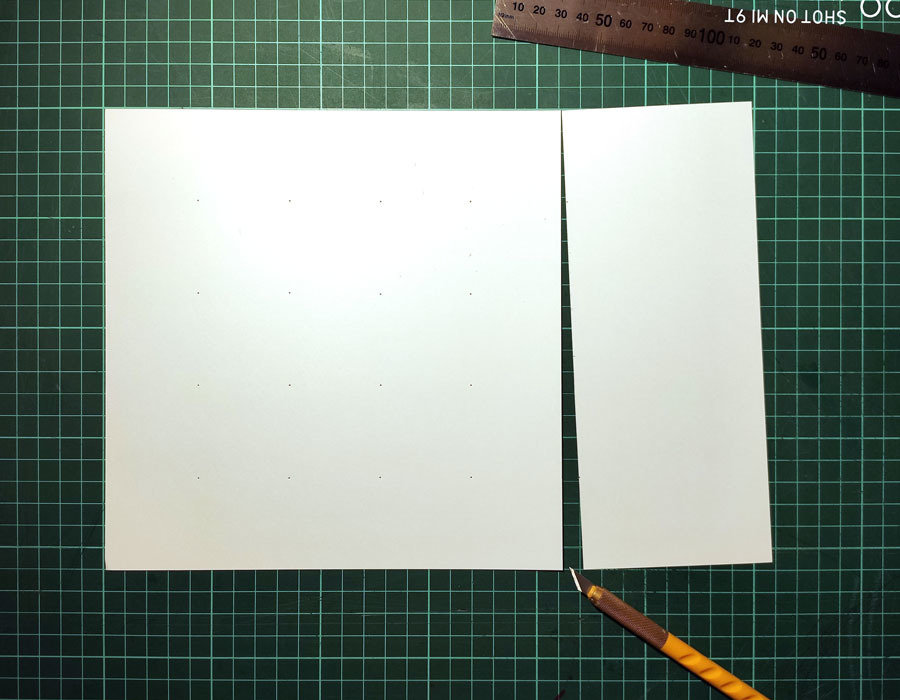

Получите квадрат, отрезав правую часть листа

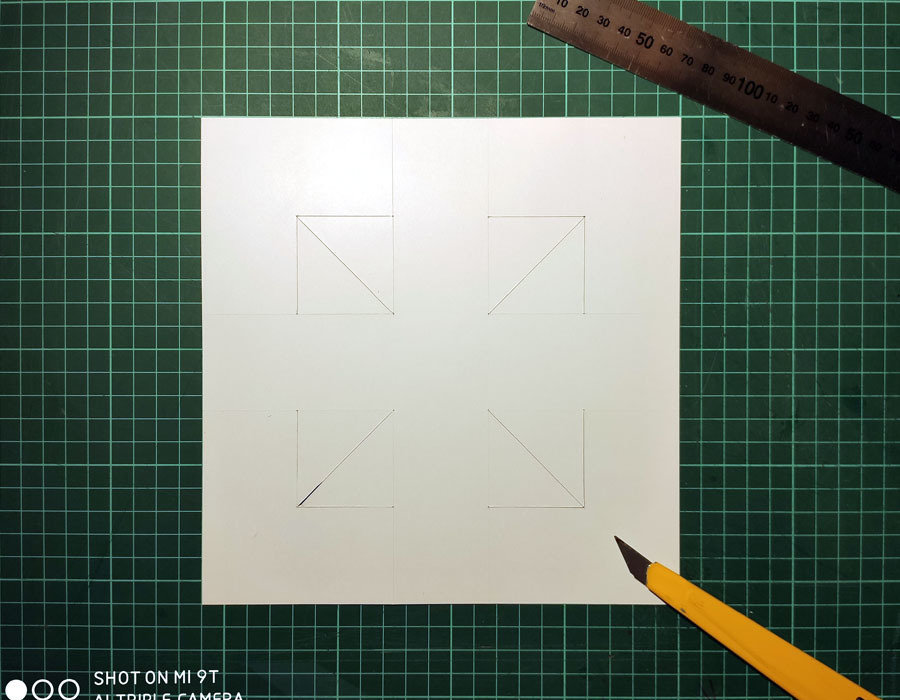

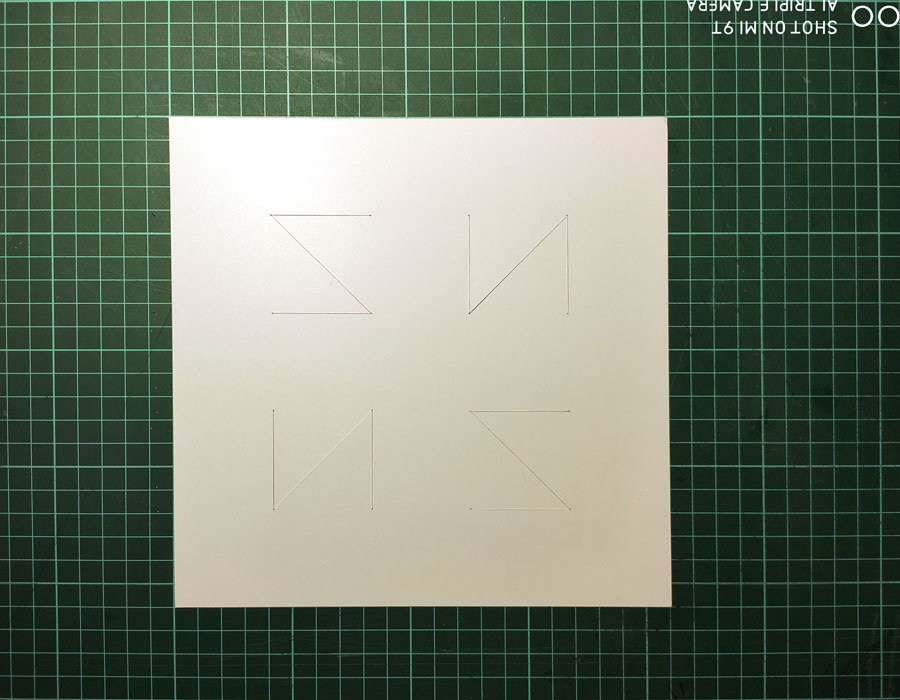

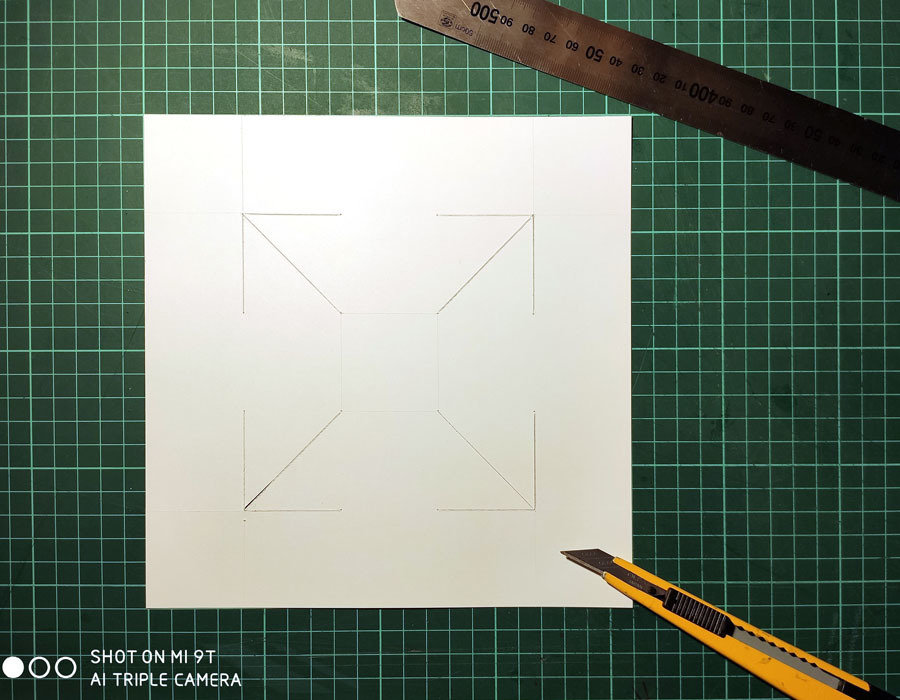

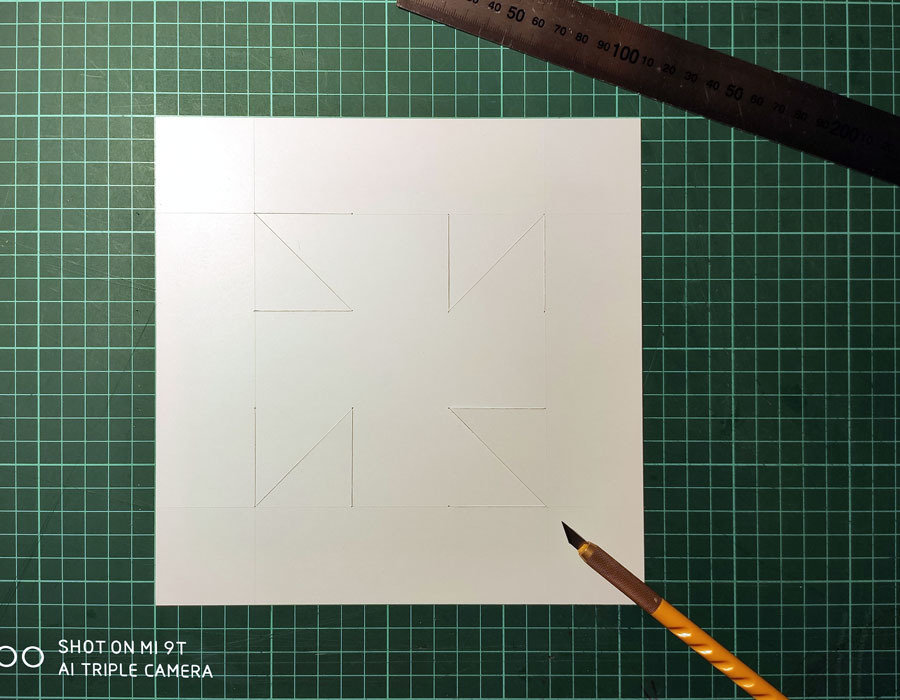

Сделайте сквозные прорезы, соответствующие
сплошным линиям на чертеже
Нанесите насечки, соответствующие
красным штриховым линиям на чертеже
На другой стороне листа нанесите насечки, соответствующие
синим штриховым линиям на чертеже

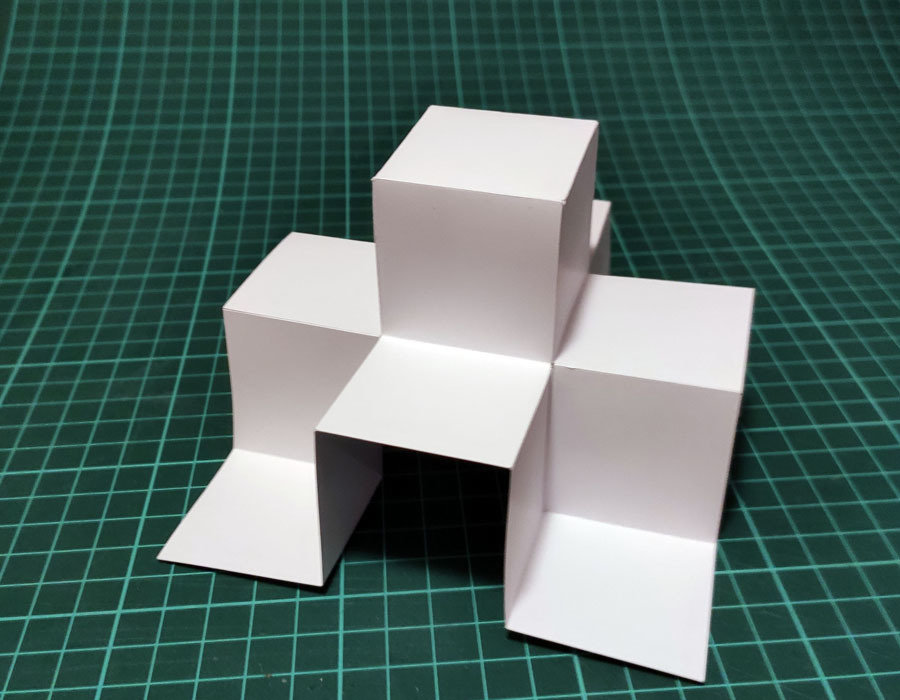

Сложите образец по сгибам

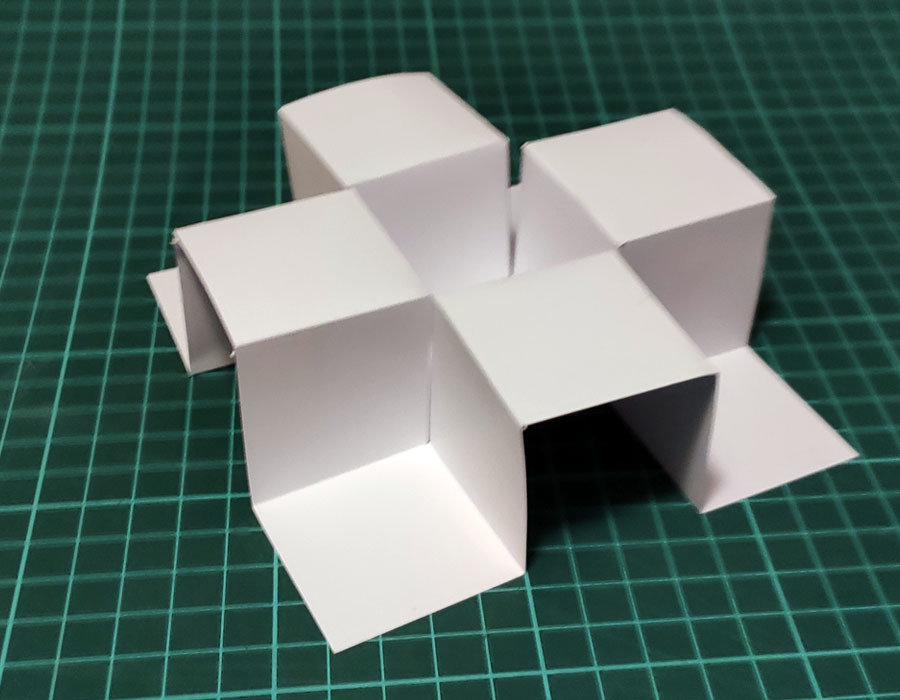

Склейте образец, используя треугольные клапаны
Перенесите проколы с шаблонного листа на третий рабочий лист
(кроме последнего столбца проколов)
Получите квадрат, отрезав правую часть листа

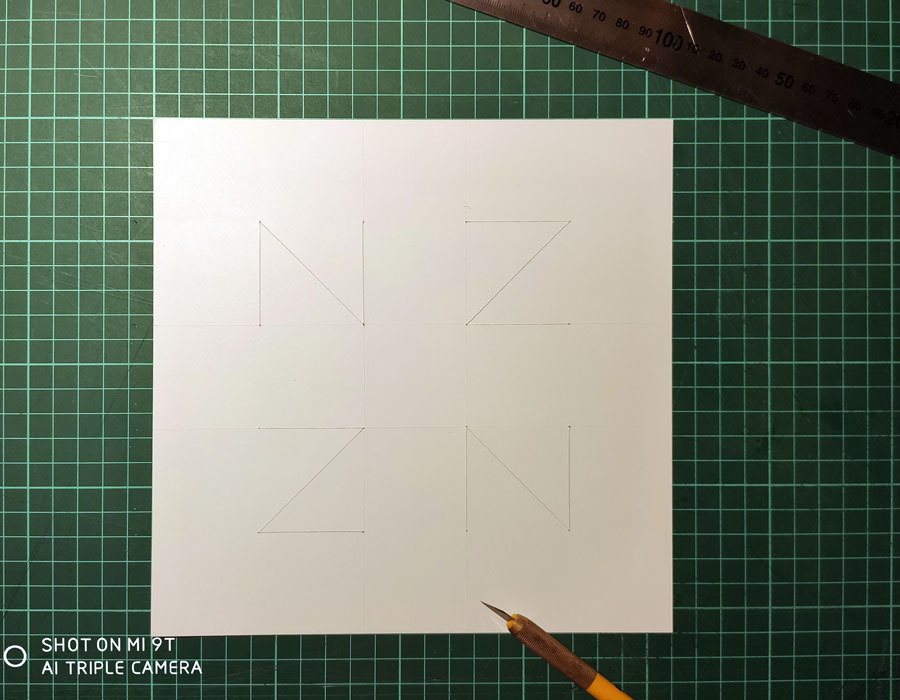

Сделайте сквозные прорезы, соответствующие
сплошным линиям на чертеже
Нанесите насечки, соответствующие
красным штриховым линиям на чертеже
На другой стороне листа нанесите насечки, соответствующие
синим штриховым линиям на чертеже
Сложите образец по сгибам
Склейте образец, используя треугольные клапаны
Самовозводящаяся конструкция
By Андрей ТОПУНОВ
