ФОРМООБРАЗОВАНИЕ

Объемная трансформация плоскости

для просмотра учебного задания используйте стрелки

в нижней части экрана или на клавиатуре

Подготовьте шаблонный лист,
начертив сетку с шагом в 42мм по каждой оси

Сделайте проколы шилом в узлах сетки

Перенесите проколы с шаблонного листа на рабочий лист

Получите квадрат, отрезав правую часть листа

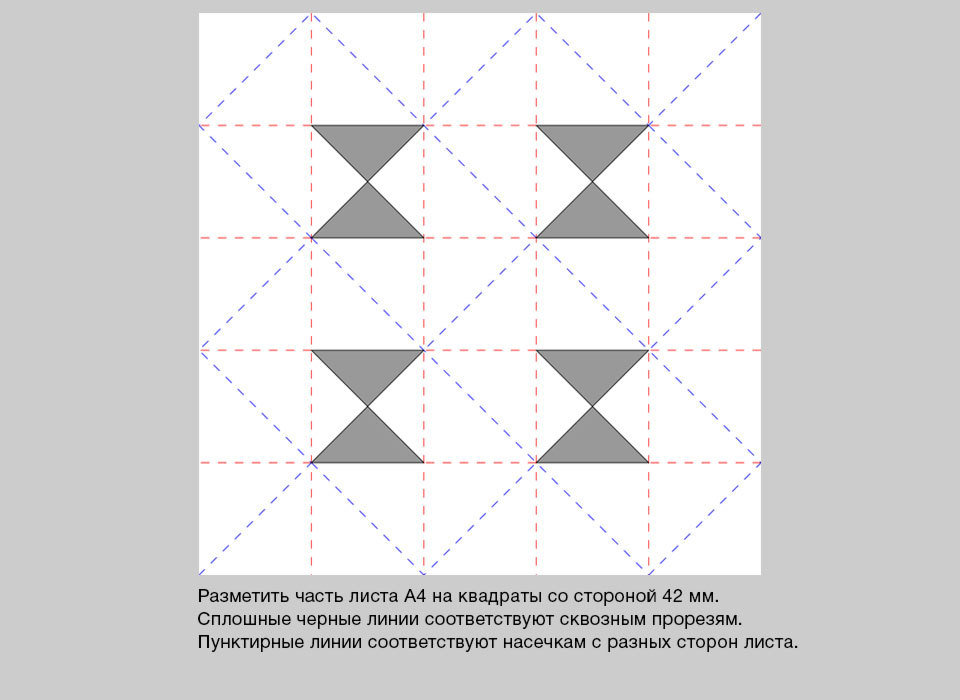

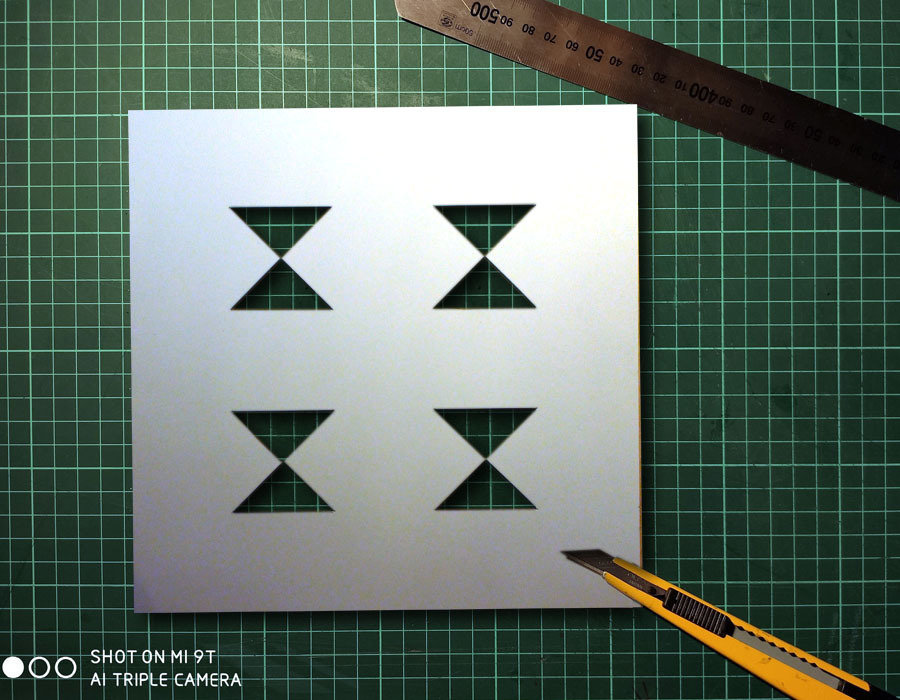

Сделайте сквозные прорезы, соответствующие
​сплошным линиям на чертеже

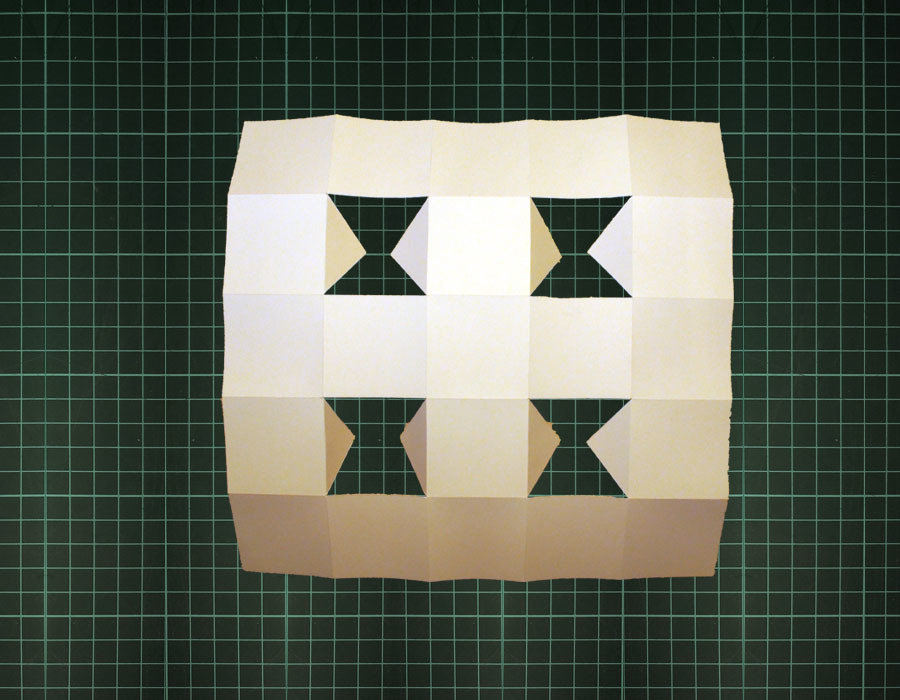

Нанесите насечки, соответствующие ​красным штриховым линиям на чертеже и прогните лист по насечкам

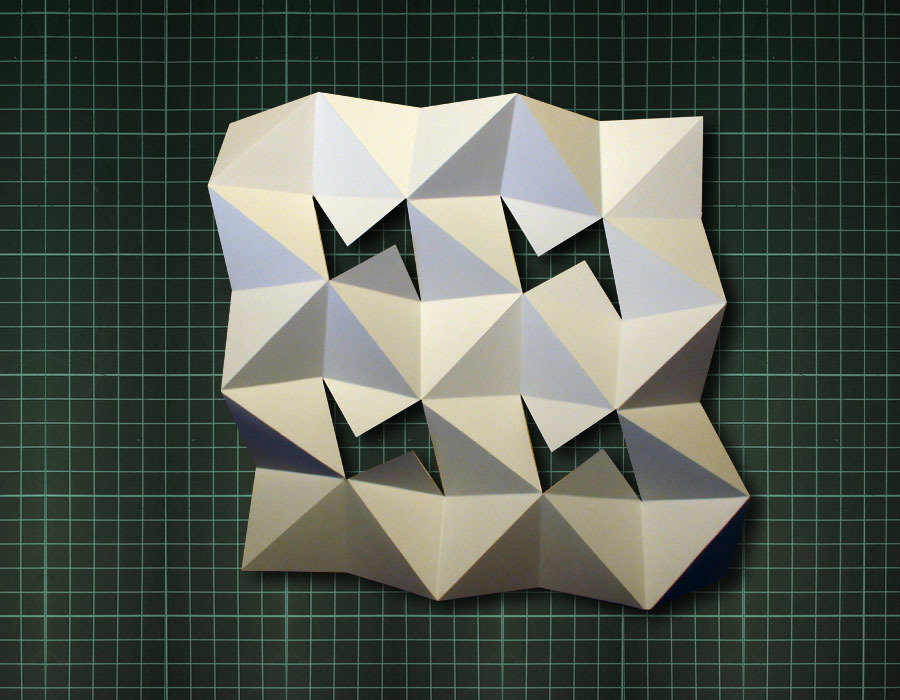

На другой стороне листа нанесите насечки по ​синим штриховым линиям на чертеже и прогните лист по насечкам

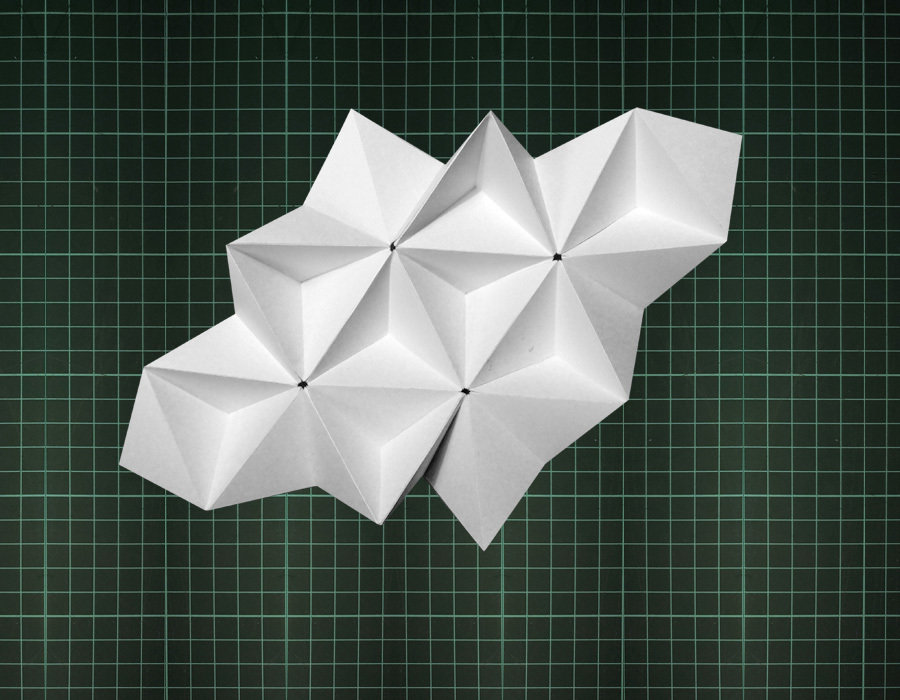

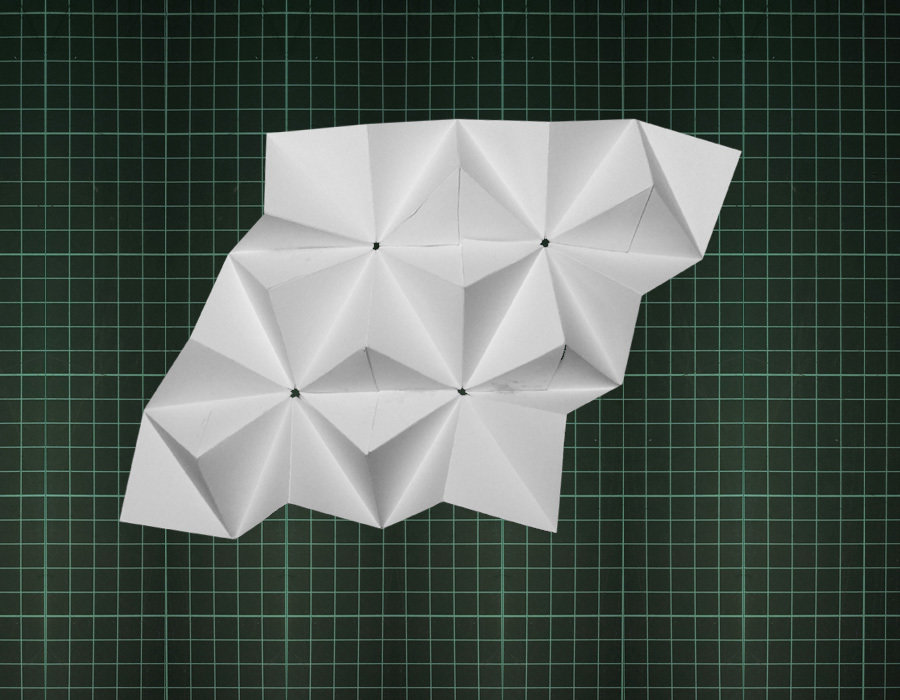

Склейте образец, используя треугольные клапаны
