Objetivo

Formar profissionais que entendem a base física e arquitetural da computação, capazes de analisar gargalos, tomar decisões técnicas conscientes e dialogar com infraestrutura, cloud e desempenho com propriedade.



Aula 1 e 2

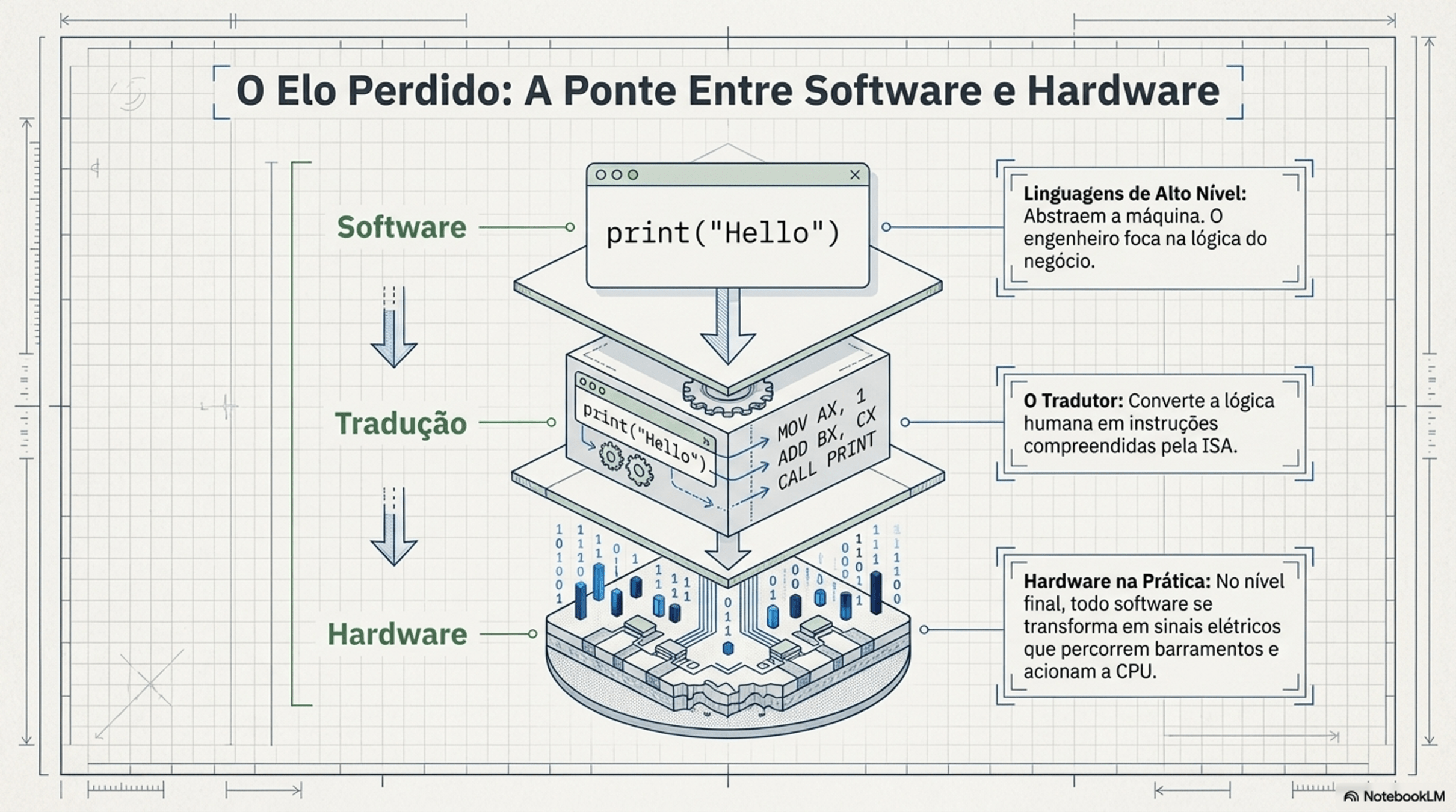

Capítulo 1 - Introdução e Evolução OAC
Arquiteturas Clássicas

Aula 3

Capítulo 2 - Componentes do Computador
CPU, memória, E/S, barramentos.

Arquitetura Básica do Computador

2. Componentes

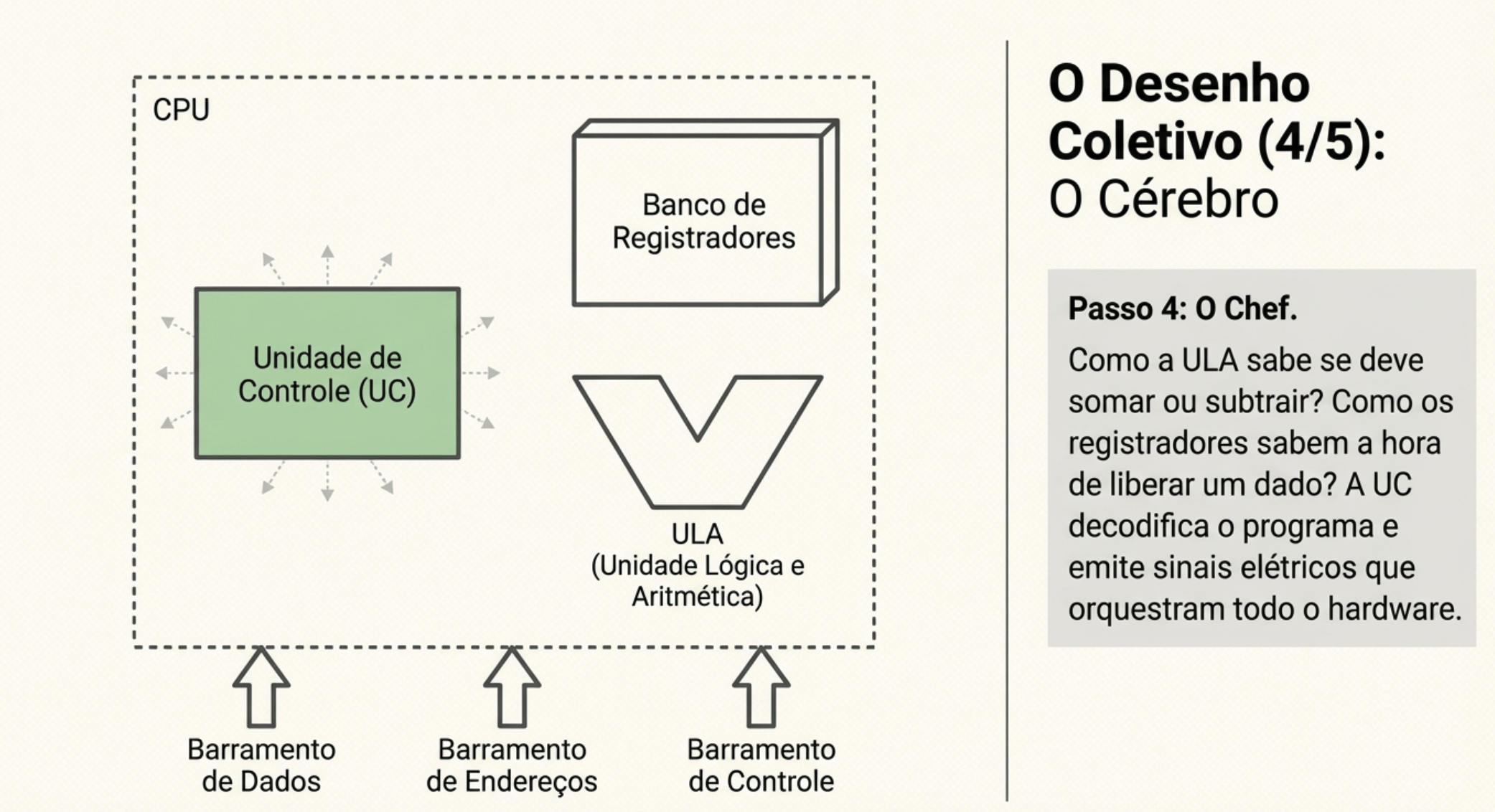

O Cérebro da Máquina

2.1 CPU

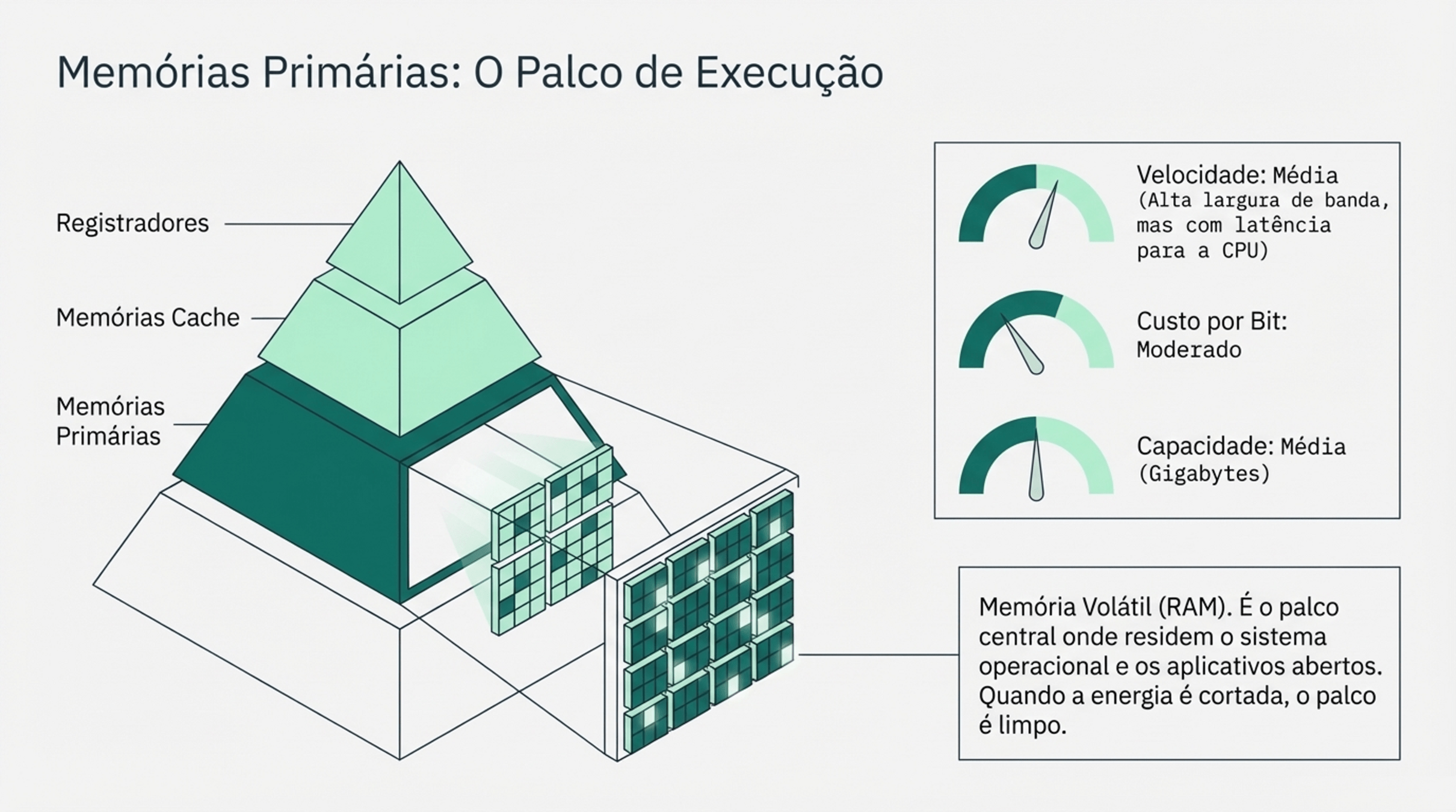

2.2 Memória

2.2 Memória

2.2 Memória

2.2 Memória

2.2 Memória

2.2 Memória

2.2 Memória

2.2 Memória

BIOS (Basic Input/Output System) chip de memória não volátil.

Antigamente, a BIOS era gravada em chips ROM (Read-Only Memory), que não podiam ser alterados. Hoje, utilizamos a Memória Flash (uma evolução da EEPROM).

  • Por que Flash? Porque ela permite que você "atualize" a BIOS (o famoso flash de BIOS) para corrigir bugs ou aceitar processadores novos, mas ainda mantém os dados gravados mesmo sem energia.

2.2 Memória

A relação com a bateria (CMOS)

  • Confunde-se a memória da BIOS com a "pilha" da placa-mãe.
  • Funciona assim:
    • O Chip de Flash: Guarda o programa da BIOS/UEFI (permanente).
    • A Memória CMOS: É uma pequena parte de memória que guarda as suas configurações personalizadas (como a hora do sistema e a ordem de boot).
    • A Bateria: Serve apenas para manter o relógio rodando e alimentar a memória CMOS enquanto o PC está fora da tomada. Se a bateria acaba, a BIOS não some, mas as configurações voltam ao padrão de fábrica.

2.2 Memória

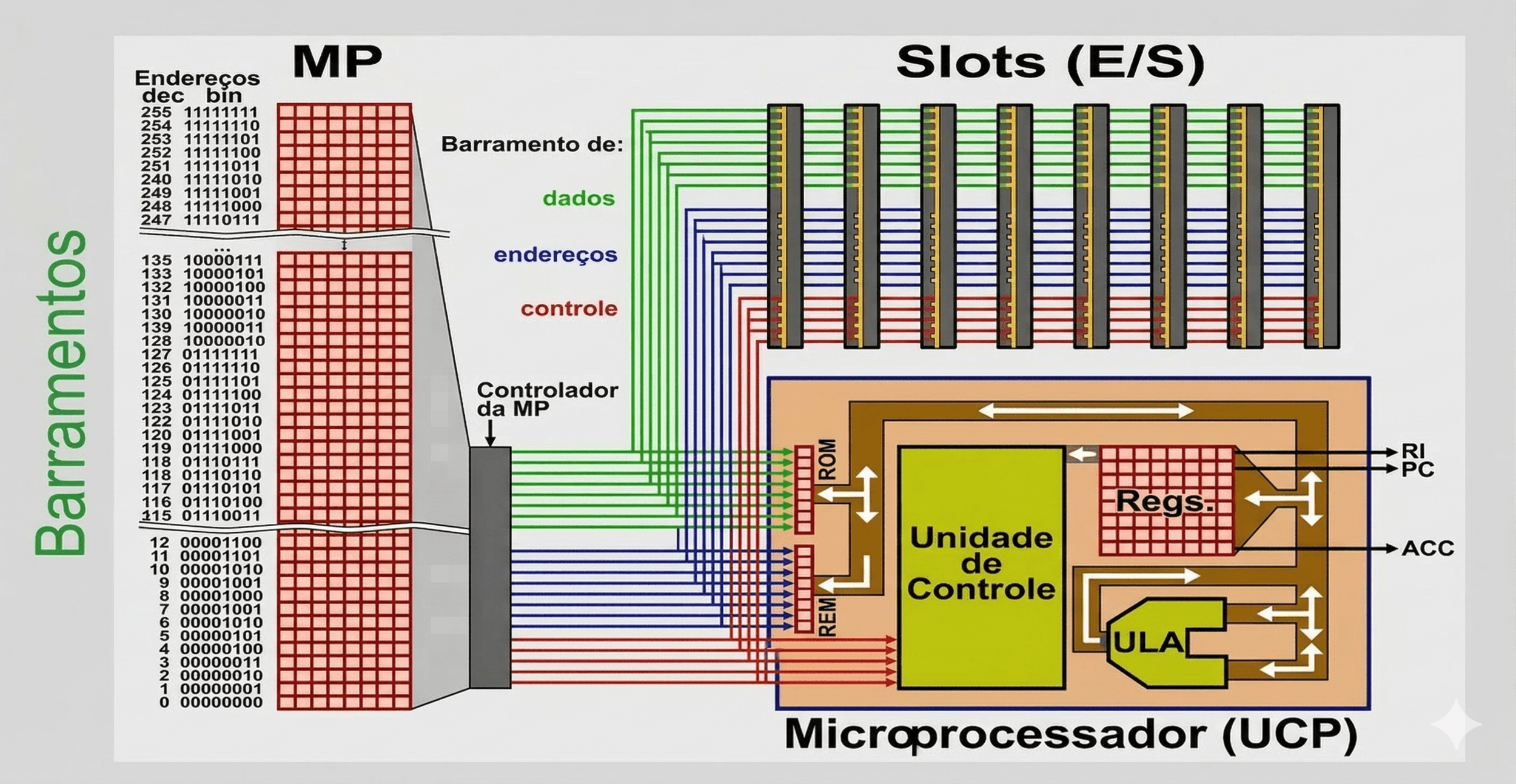

2.3 Barramentos

Comunicação dos componentes

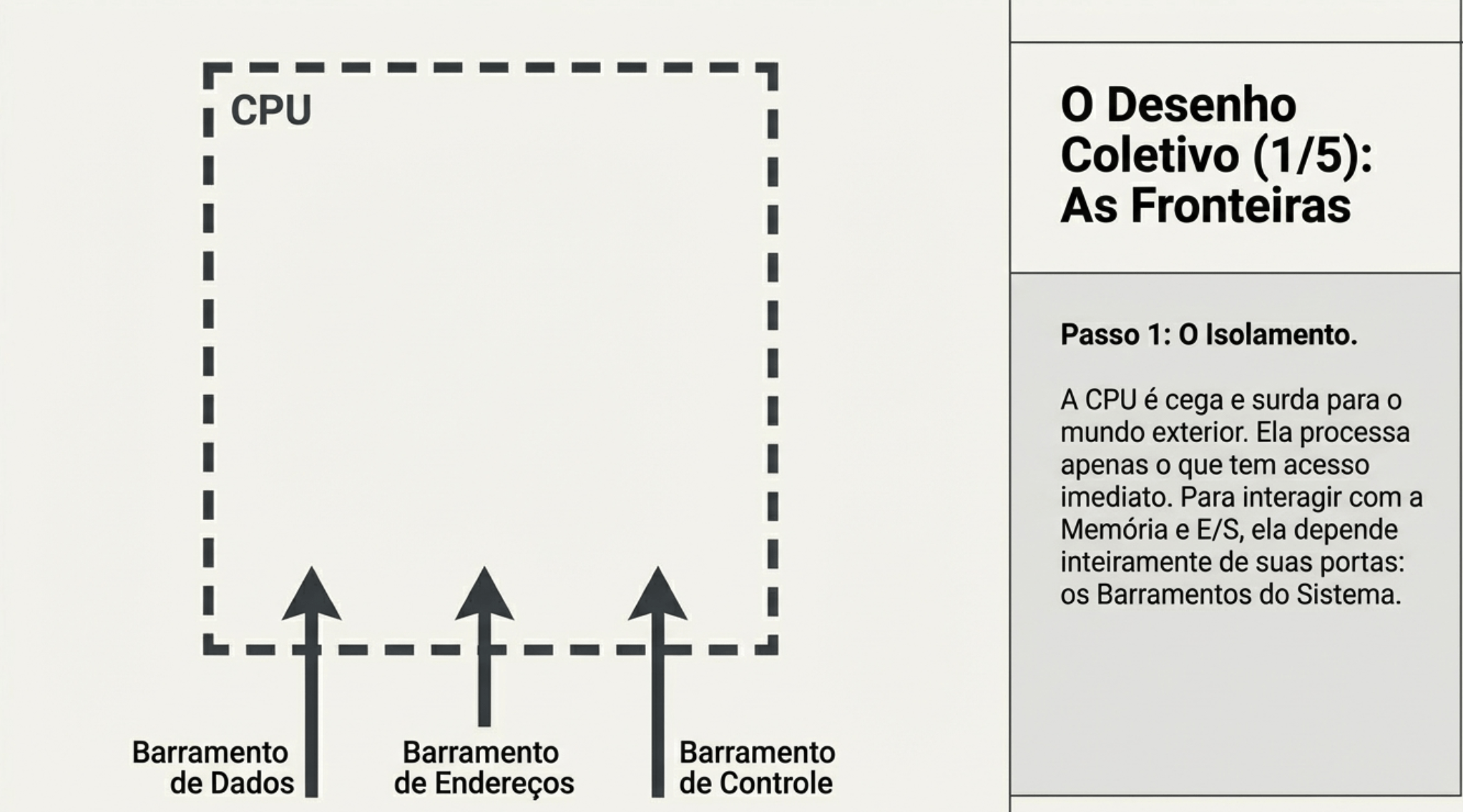

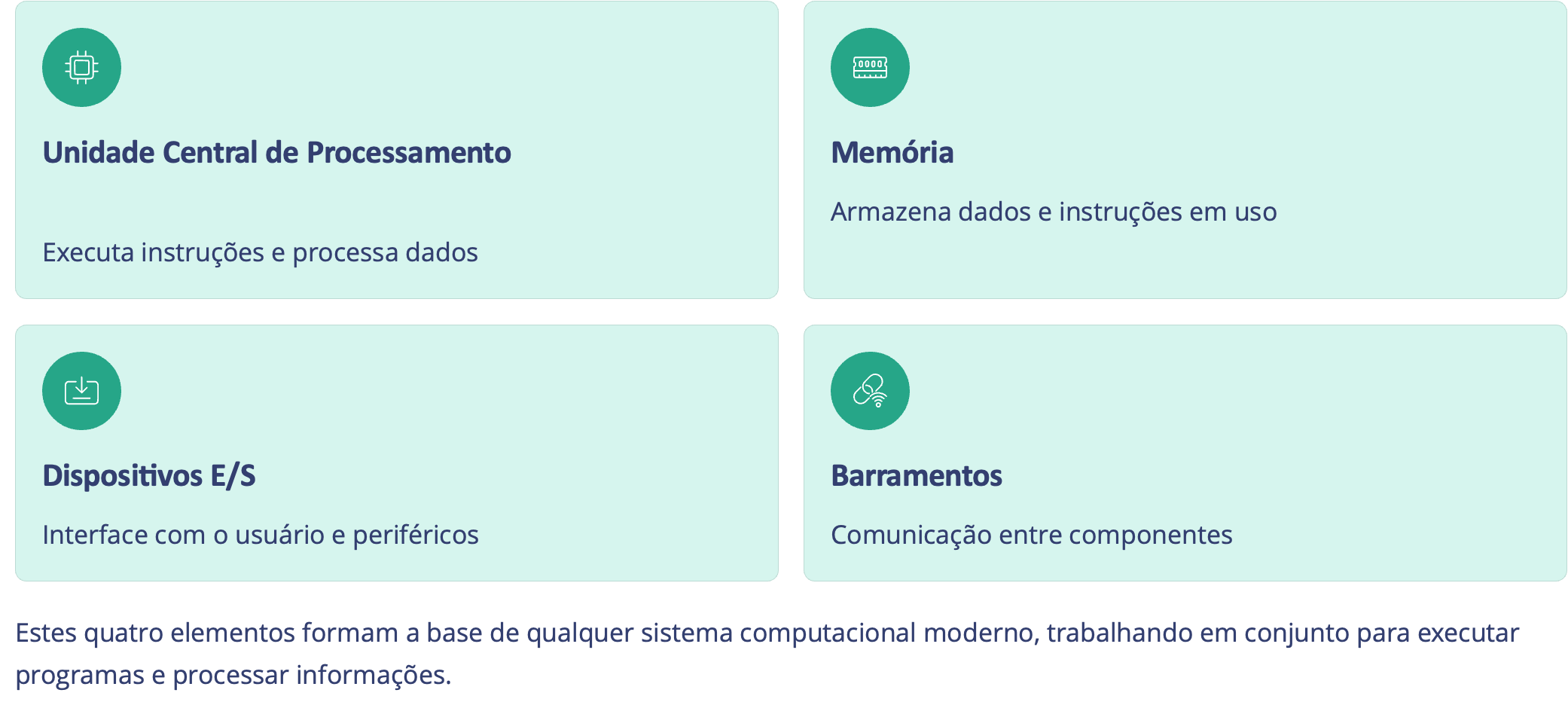

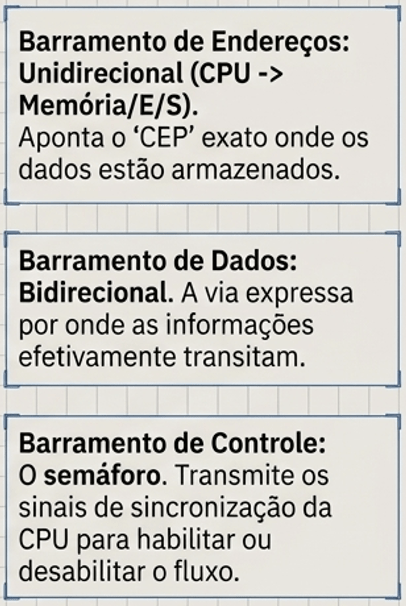

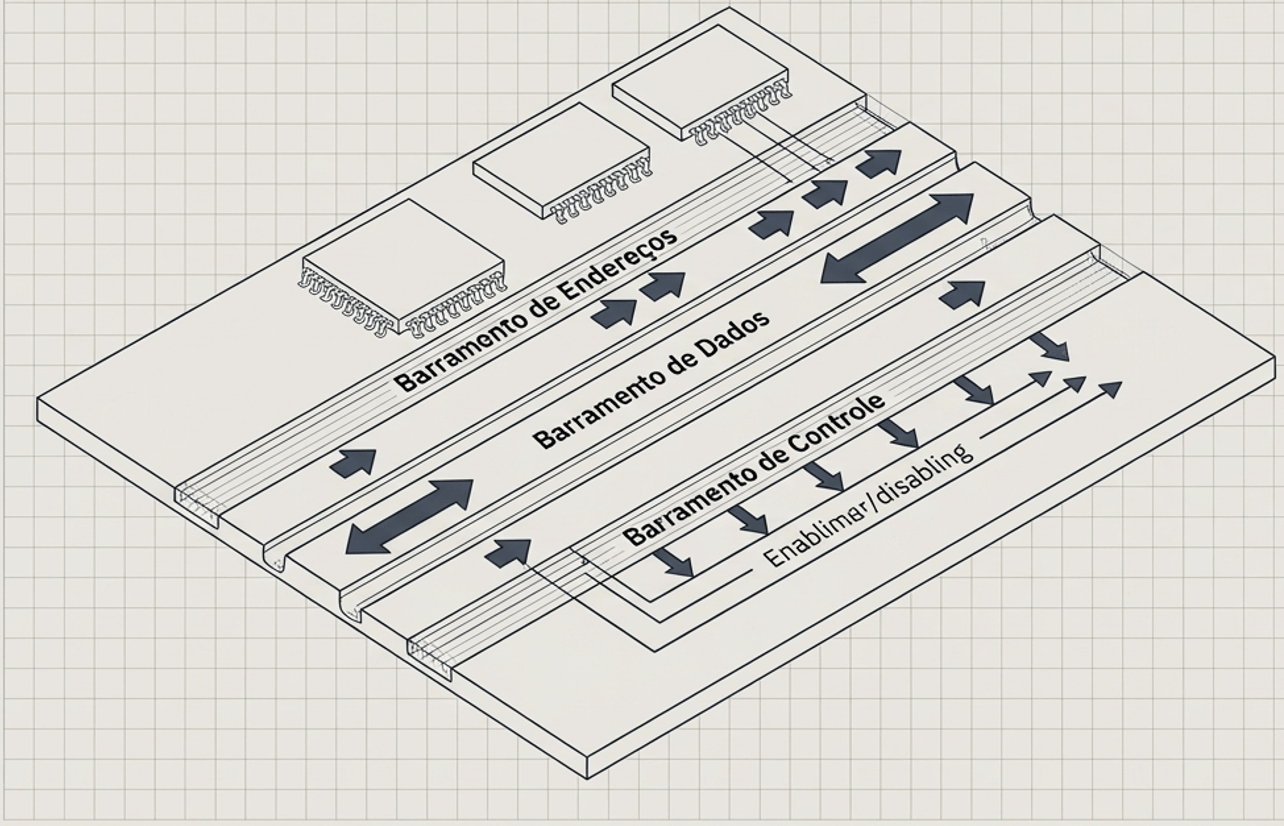

Os barramentos são canais de comunicação que transferem dados, endereços e sinais de controle entre componentes. A largura do barramento determina a taxa de transferência de dados.



2.3 Barramentos

Comunicação dos componentes

2.3 Barramentos

Comunicação dos componentes

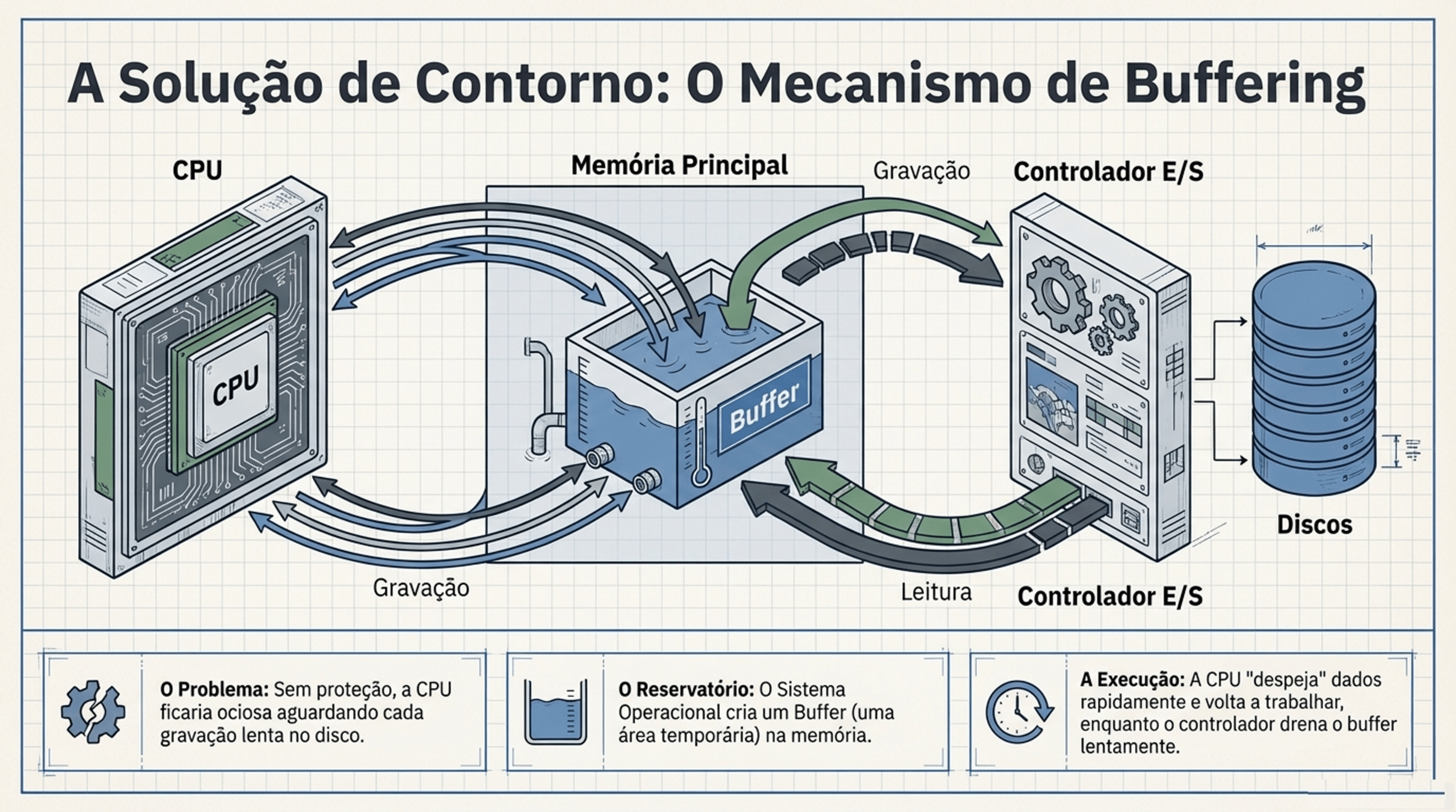

2.4 Dispositivos de Entrada e Saída

Comunicação dos componentes

Os dispositivos E/S permitem a comunicação entre o computador e o mundo externo, facilitando a interação do usuário com o sistema.



2.4 Dispositivos de Entrada e Saída

2.4 Dispositivos de Entrada e Saída

2.5 As pontes entre componentes

2.5 As pontes entre componentes

Do Start ao SO

Aula 4

Capítulo 3 - ULA, UC e Registradores

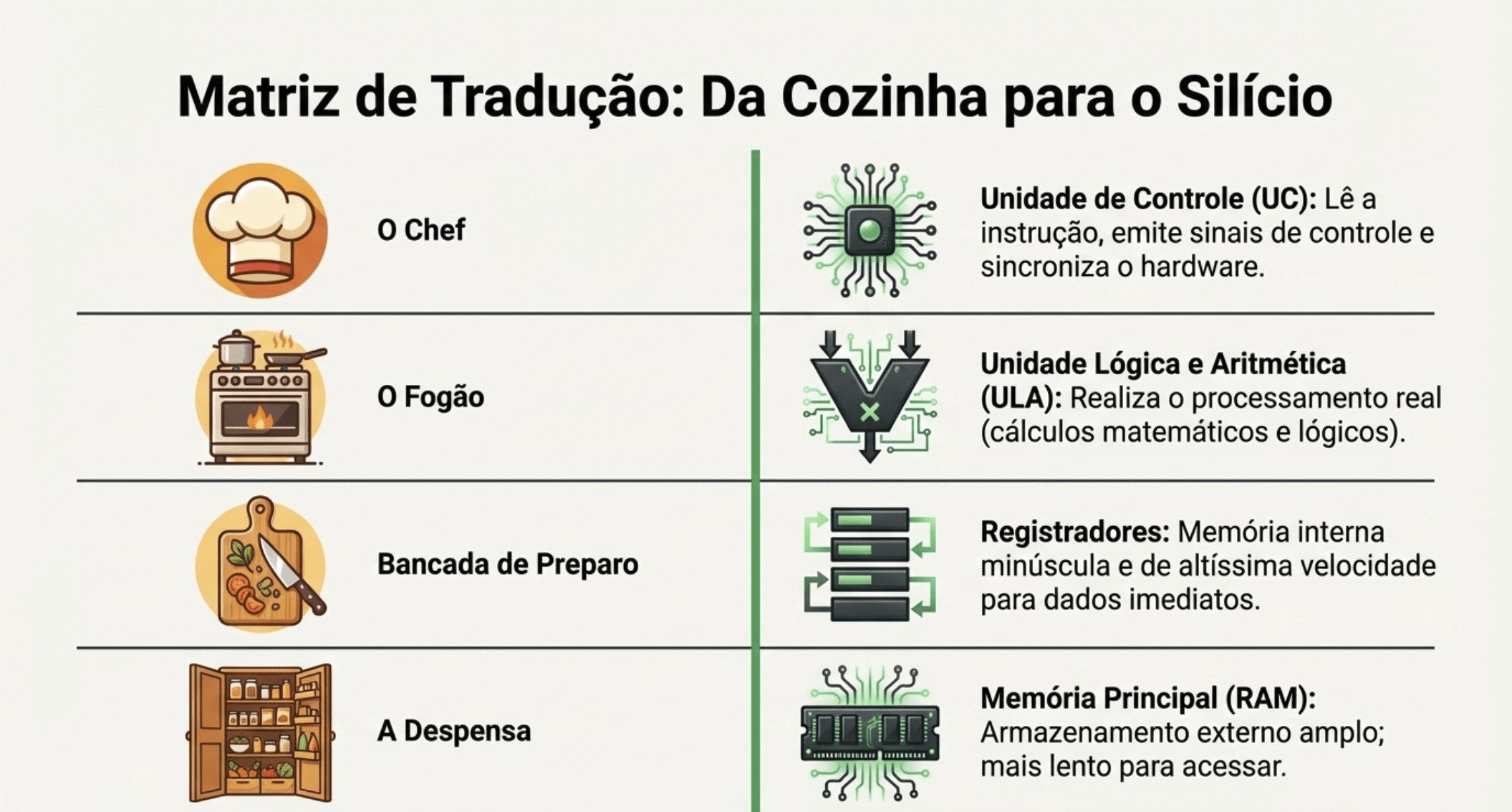

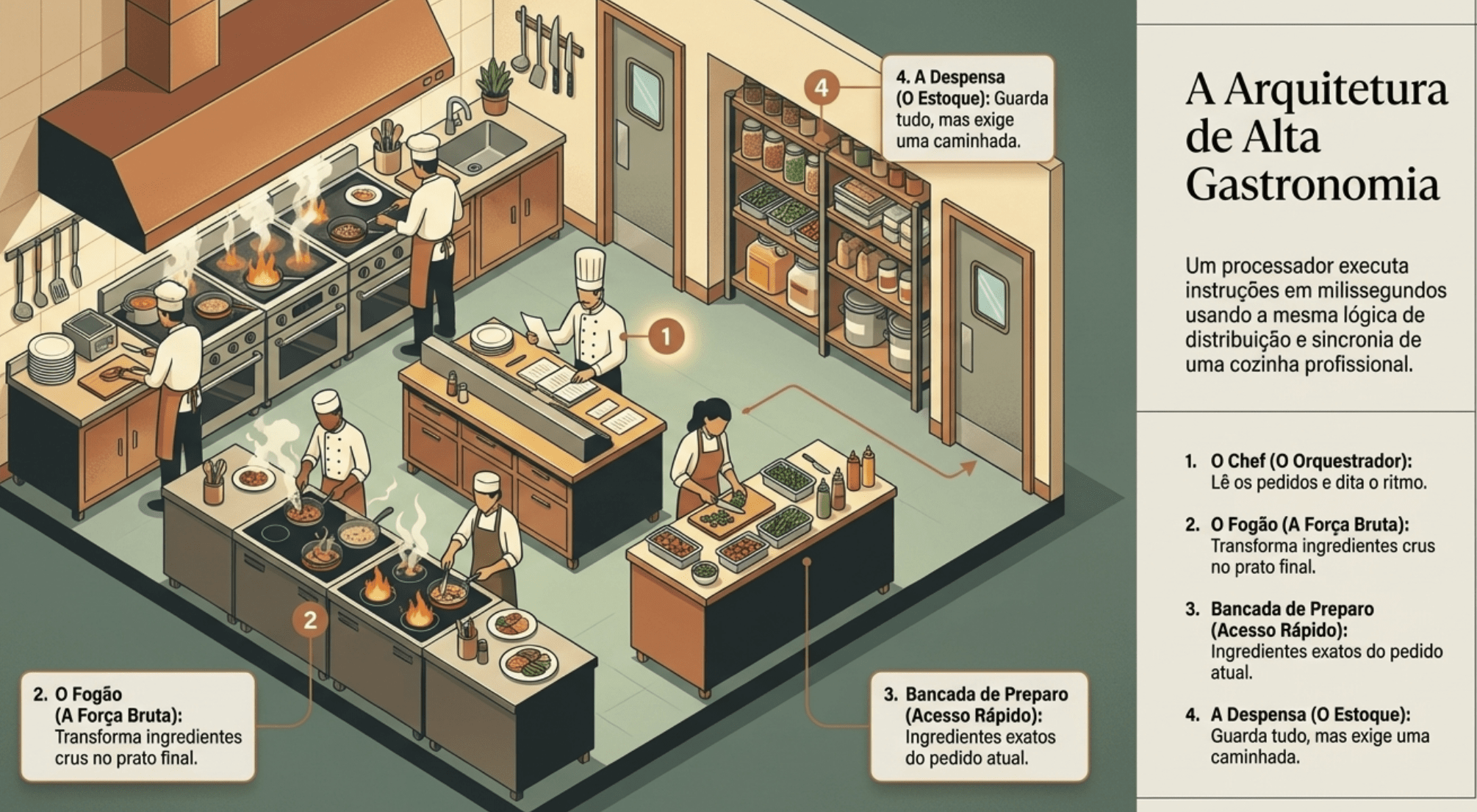

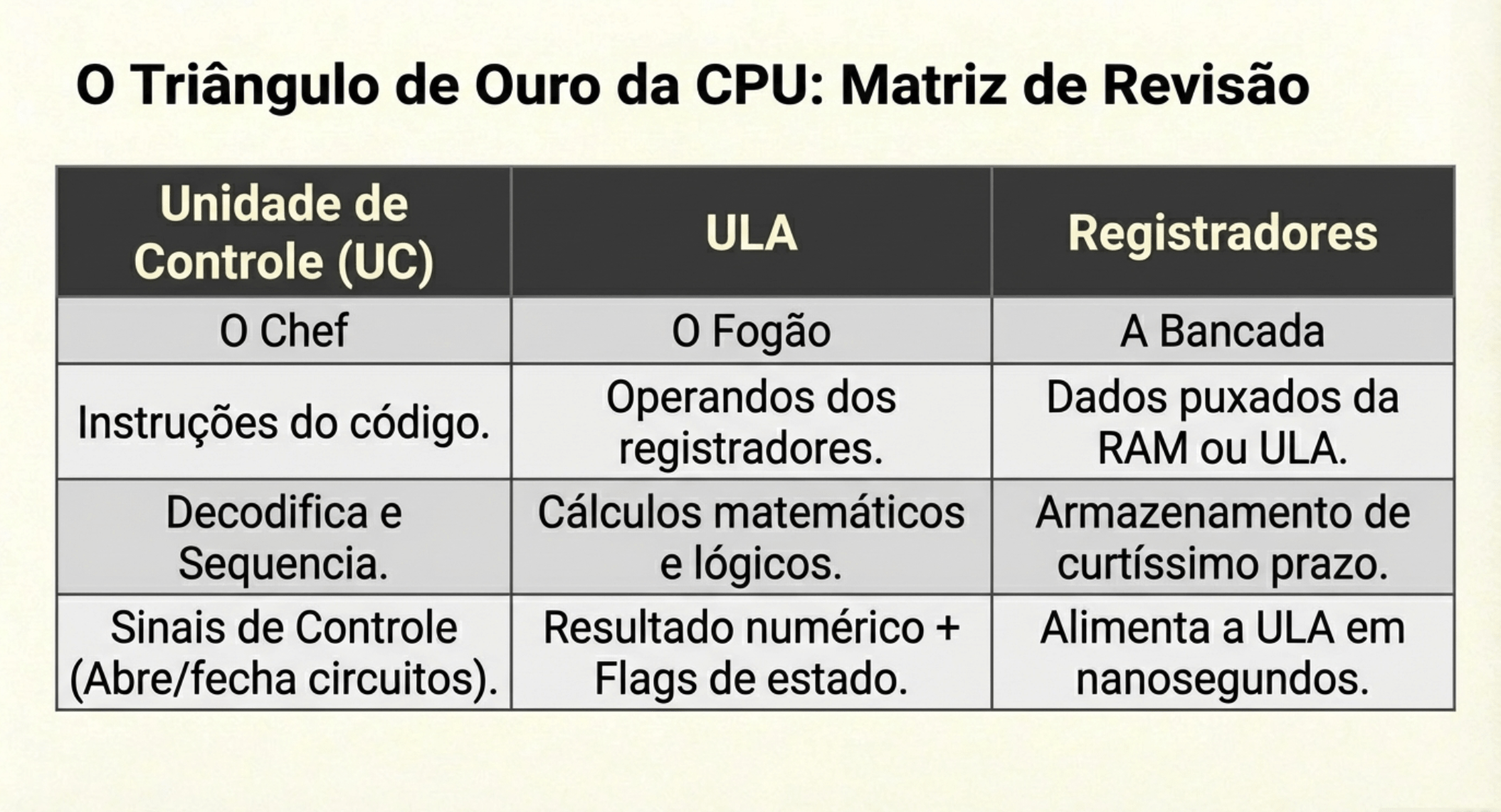

A cozinha completa do Chef

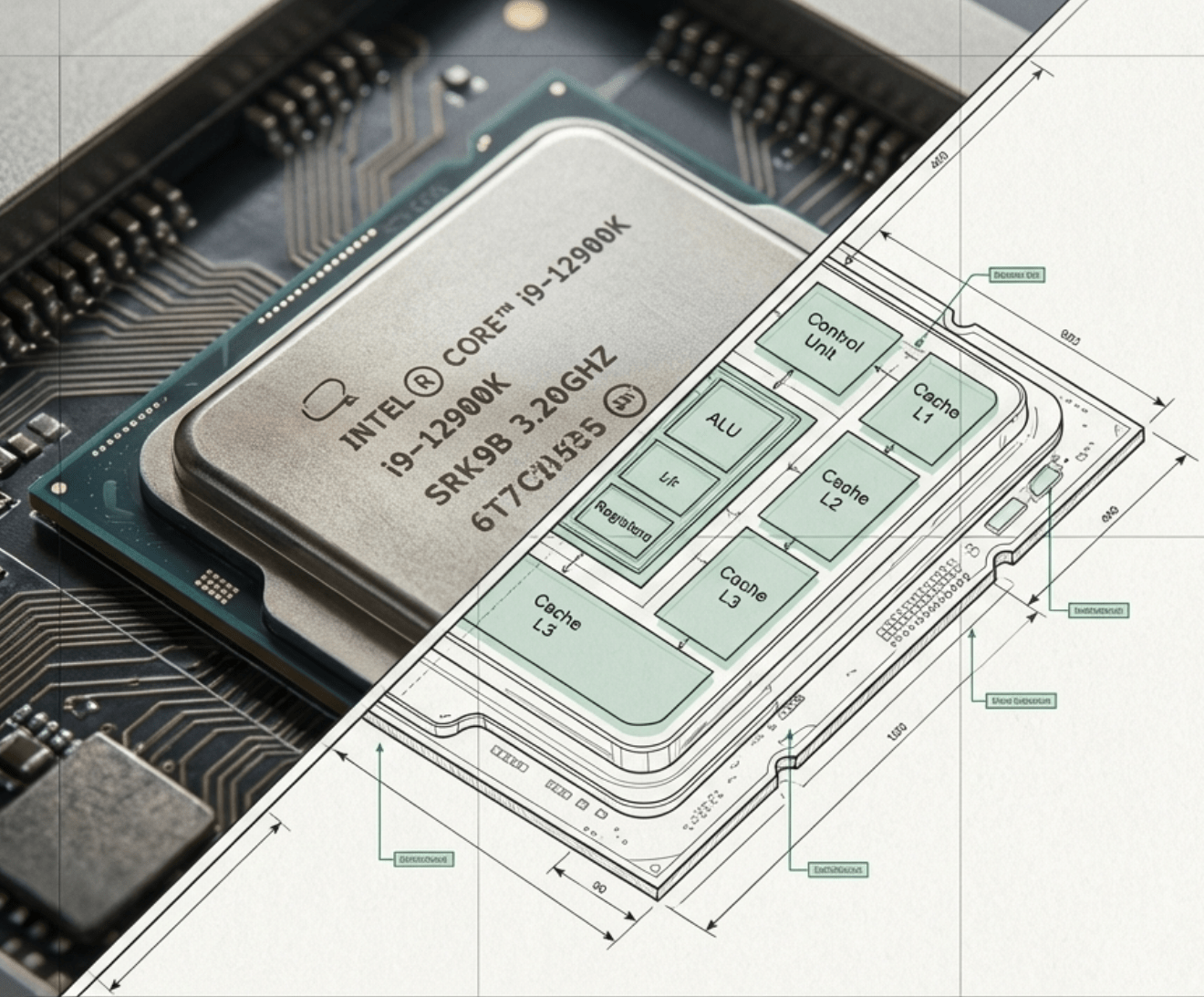

CPU

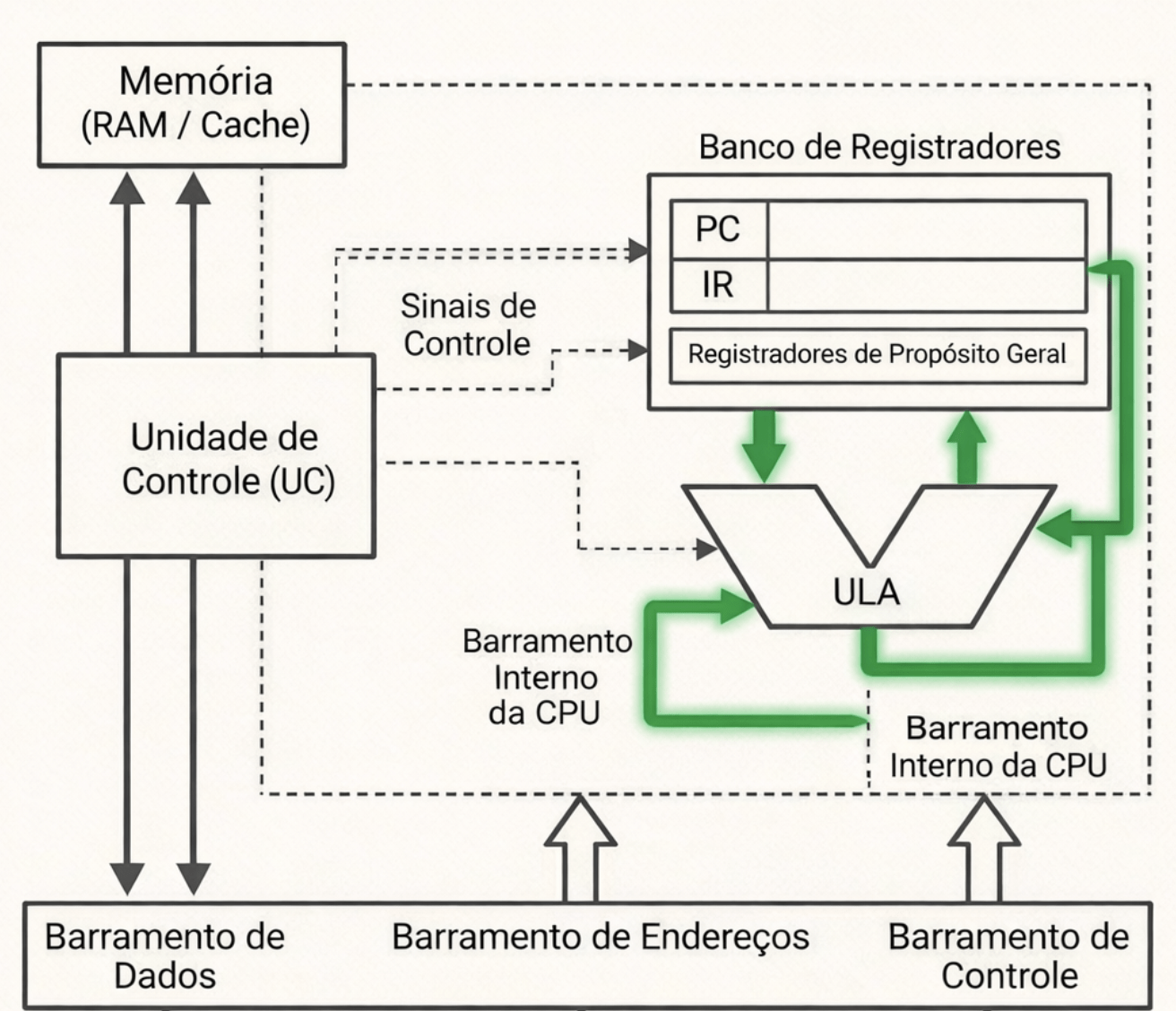

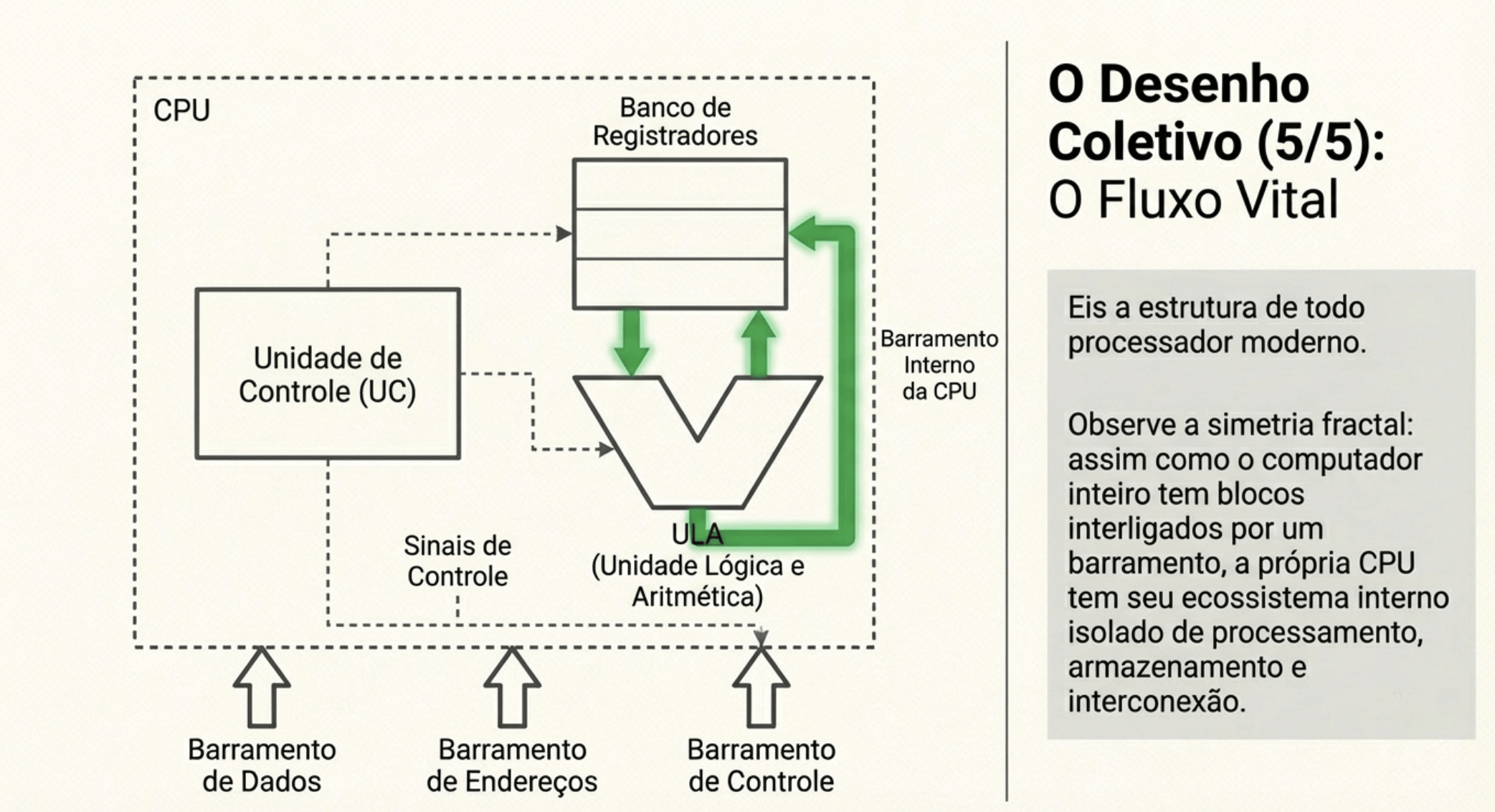

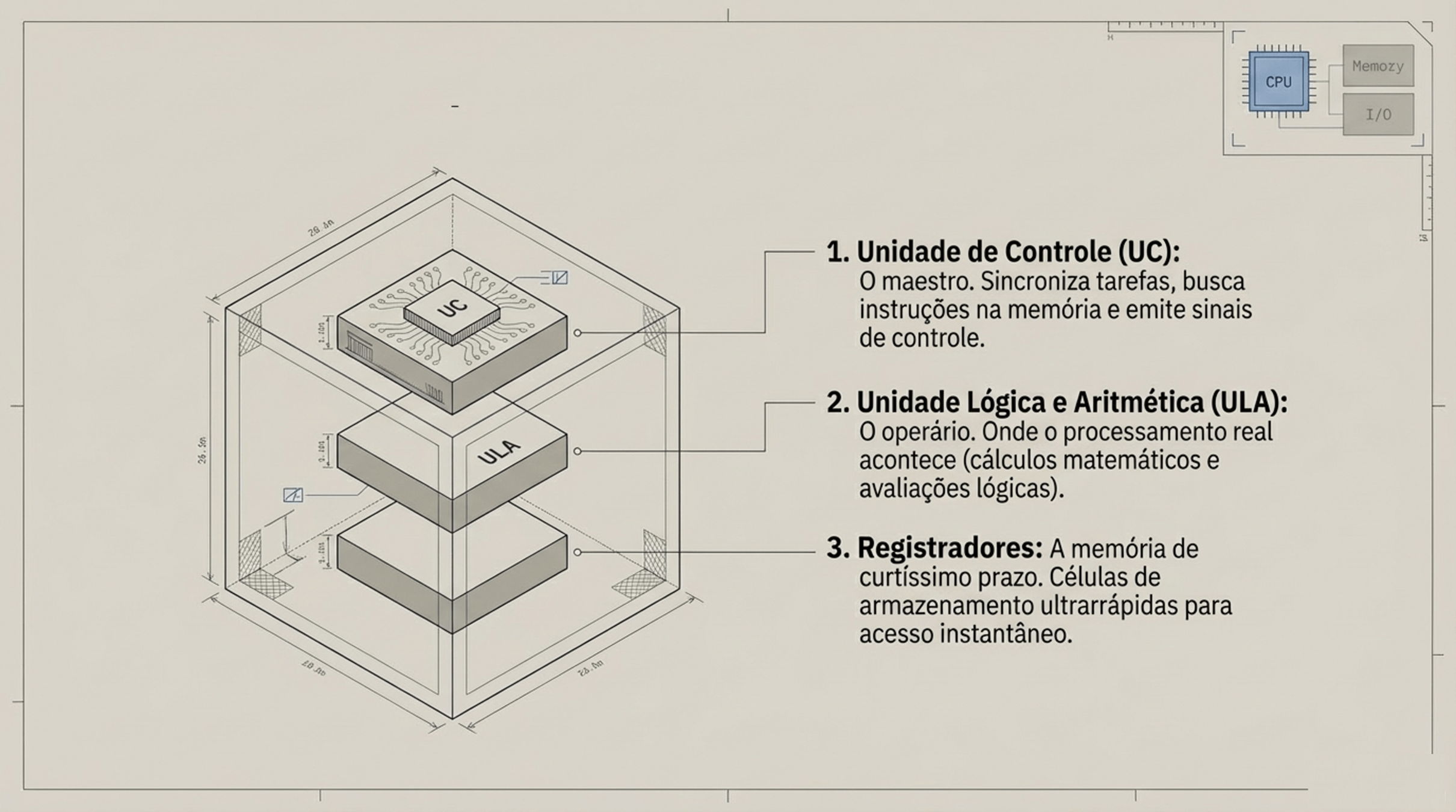

3. UC, ULA e Registradores

“Quando eu executo uma instrução, o que acontece dentro da CPU?”

CPU

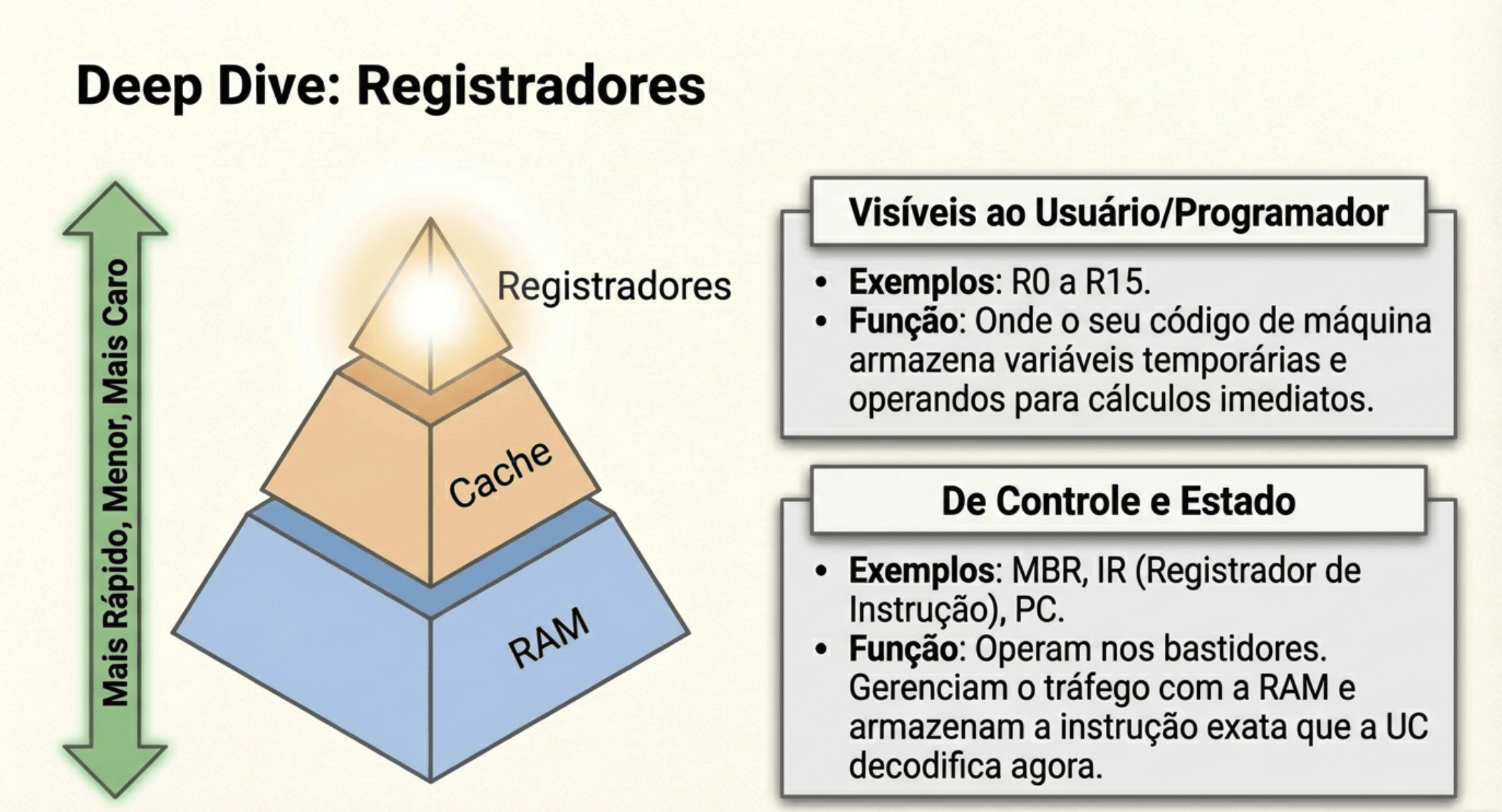

3. UC, ULA e Registradores

CPU

3. UC, ULA e Registradores

CPU

3. UC, ULA e Registradores

CPU

3. UC, ULA e Registradores

CPU

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

Instruction Register

Contador Programa

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

3. UC, ULA e Registradores

CPU sempre busca dados da memória?

“A CPU sempre busca instruções na memória.
Os dados… só quando precisa.”

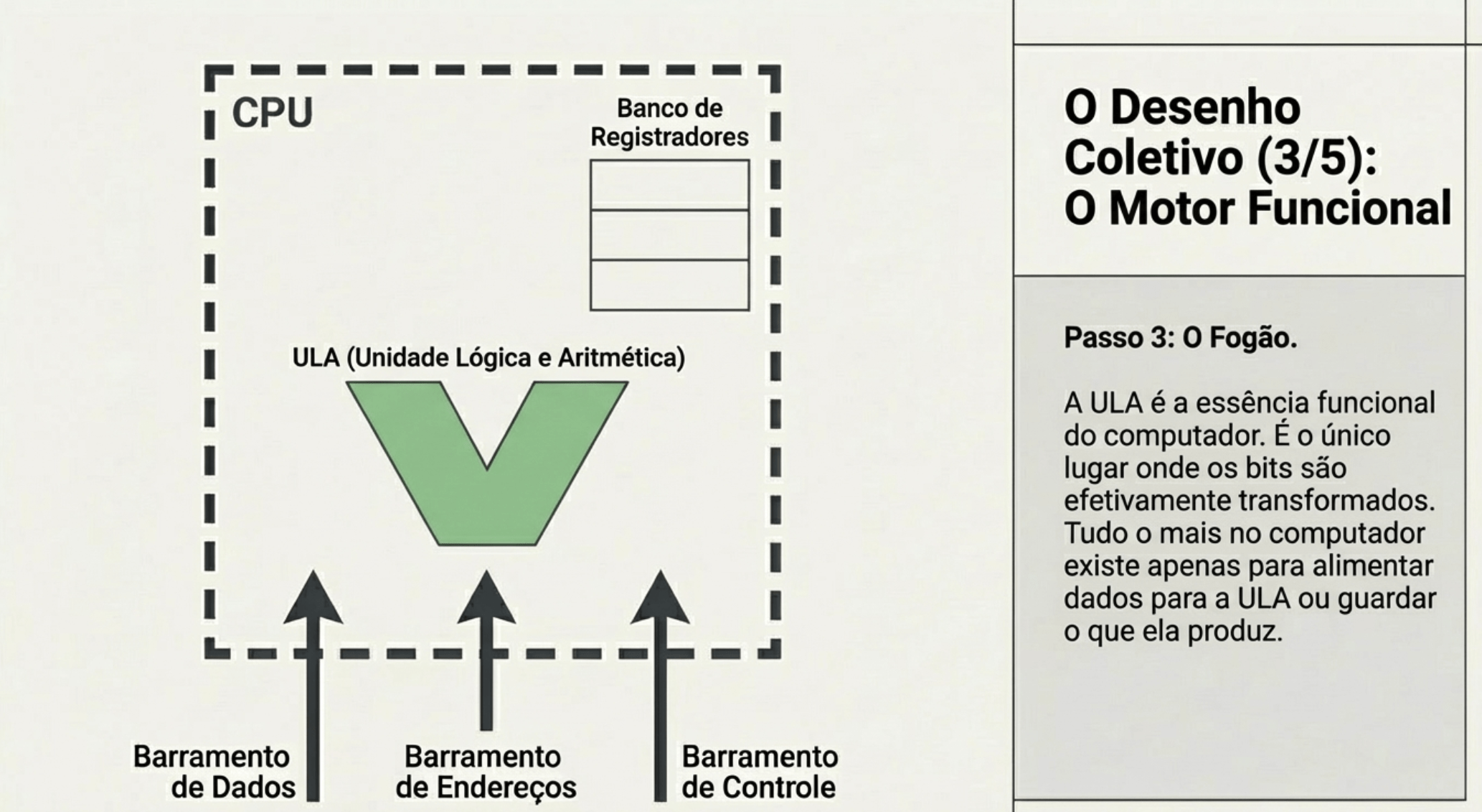

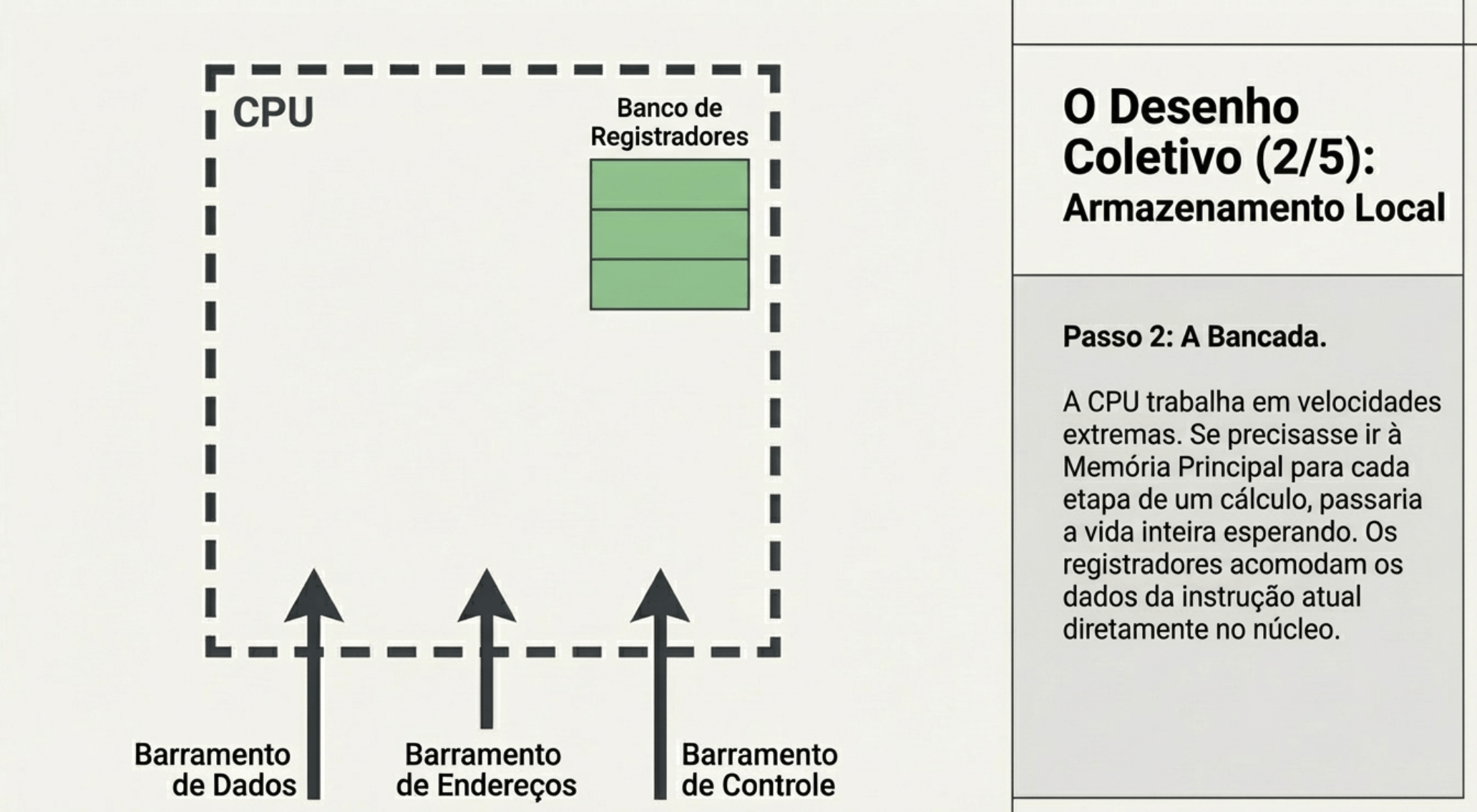

3. UC, ULA e Registradores

Cada grupo vira um componente:

  • 🧠 UC (Unidade de Controle)

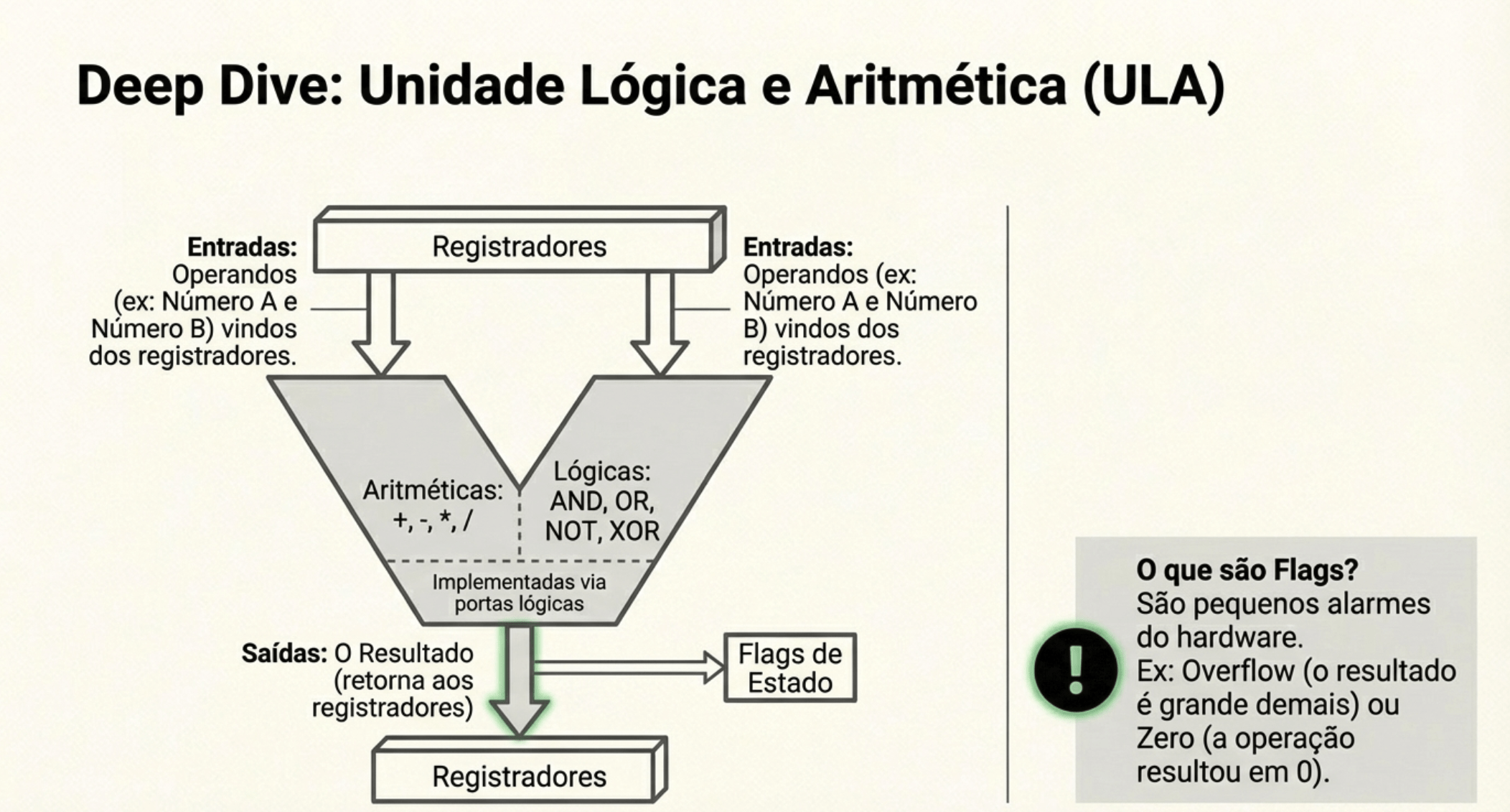

  • 🧮 ULA

  • 📦 Registradores (R1, R2, R3…)

  • 💾 Memória

  • 📍 PC (Program Counter)

  • 📜 IR (Instruction Register)

Atividade

3. UC, ULA e Registradores

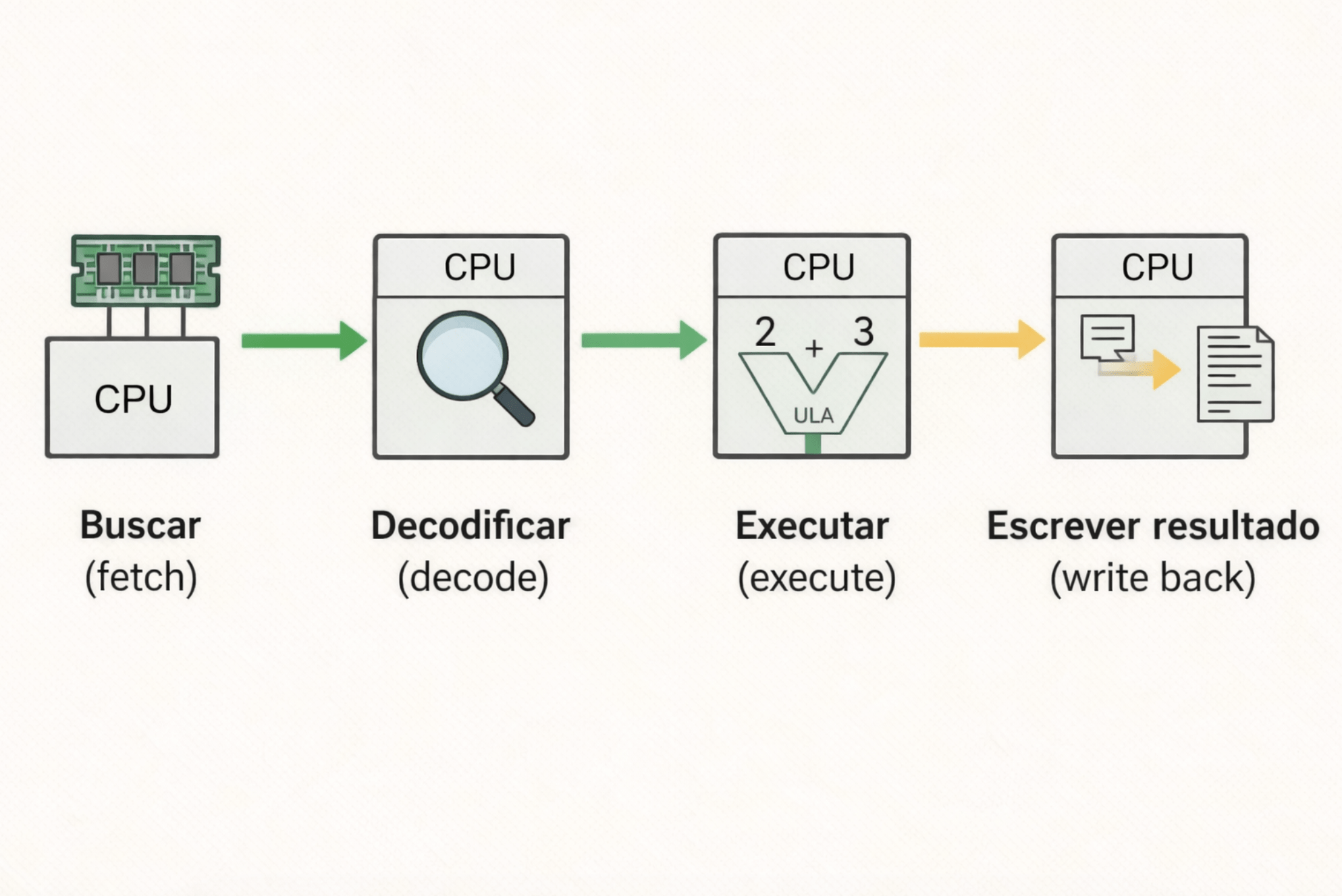

Etapa 1 — FETCH



“Quem sabe onde está a próxima instrução?”

Registrador Instrução

Contador Programa

PC -> Endereço Ex: 100 em memória

Memória RAM -> Instrução ADD R1, R2

IR -> Recebido e alocado

ADD R1, R2

Definido:

R1 = 2

R2 = 3

Cenário da simulação

3. UC, ULA e Registradores

Etapa 1 — FETCH

Registrador Instrução

Contador Programa

ADD R1, R2

Definido:

R1 = 2

R2 = 3

Cenário da simulação

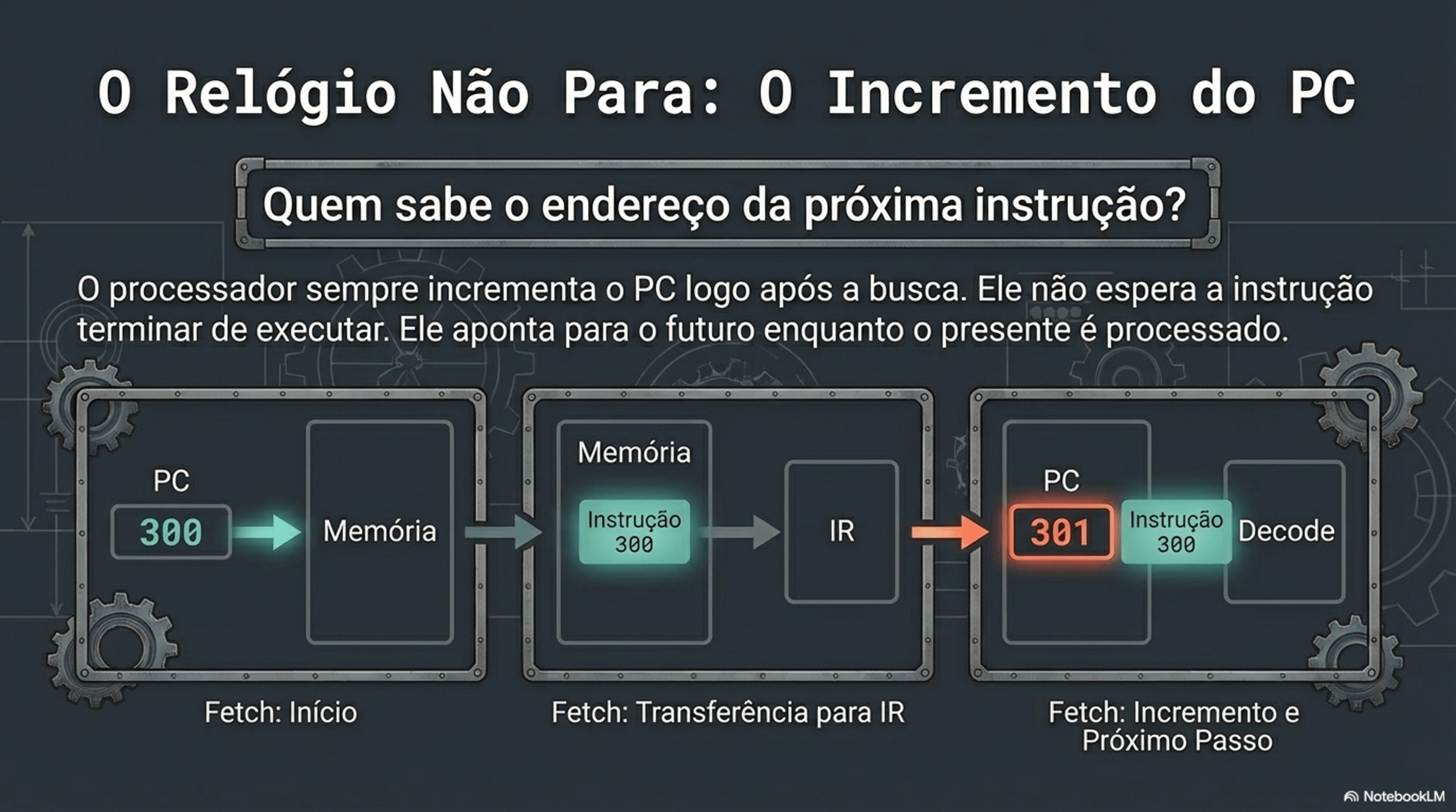

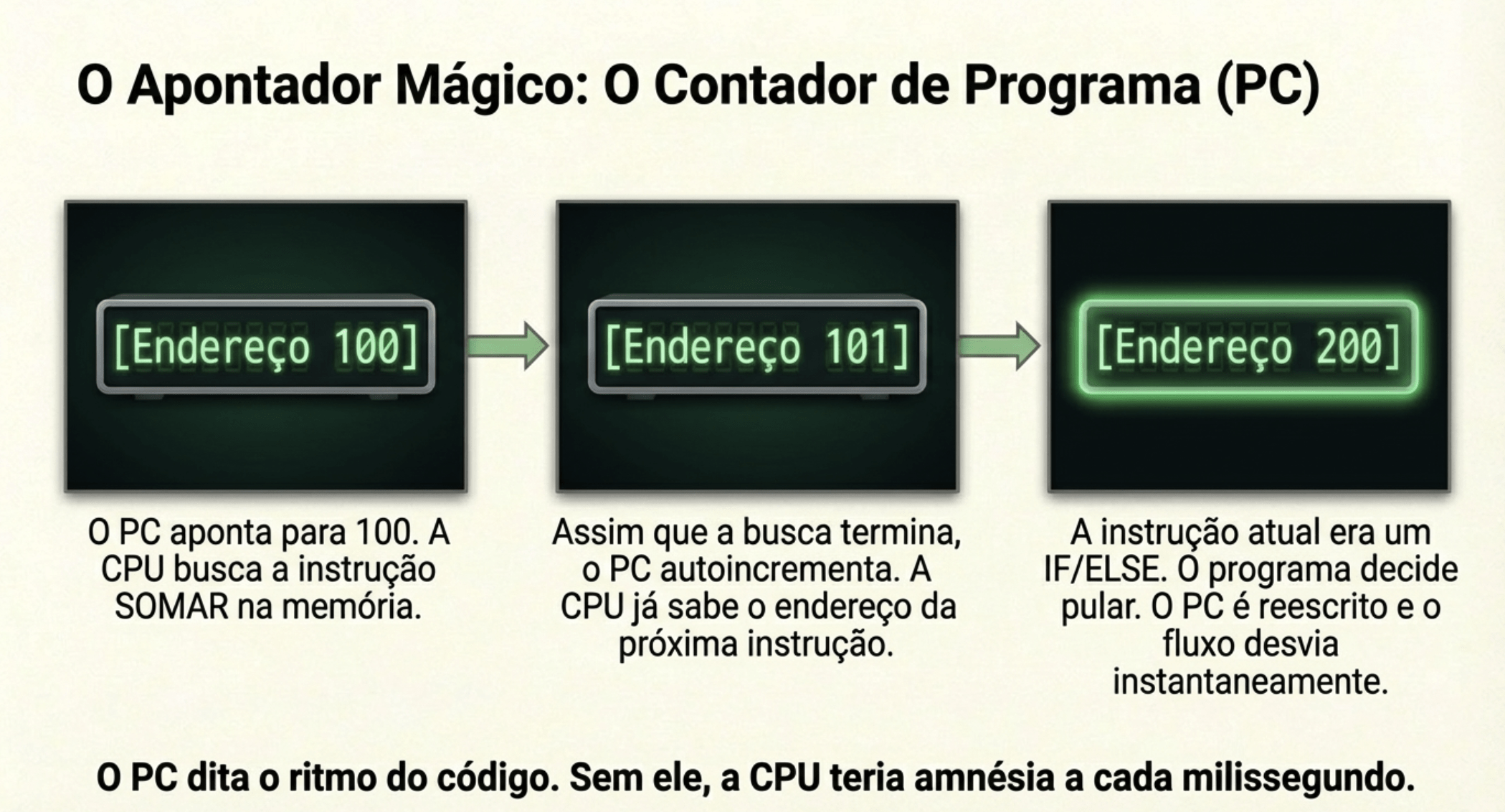

Quem incrementa o PC e quando isso acontece?

A própria CPU, sob controle da UC.

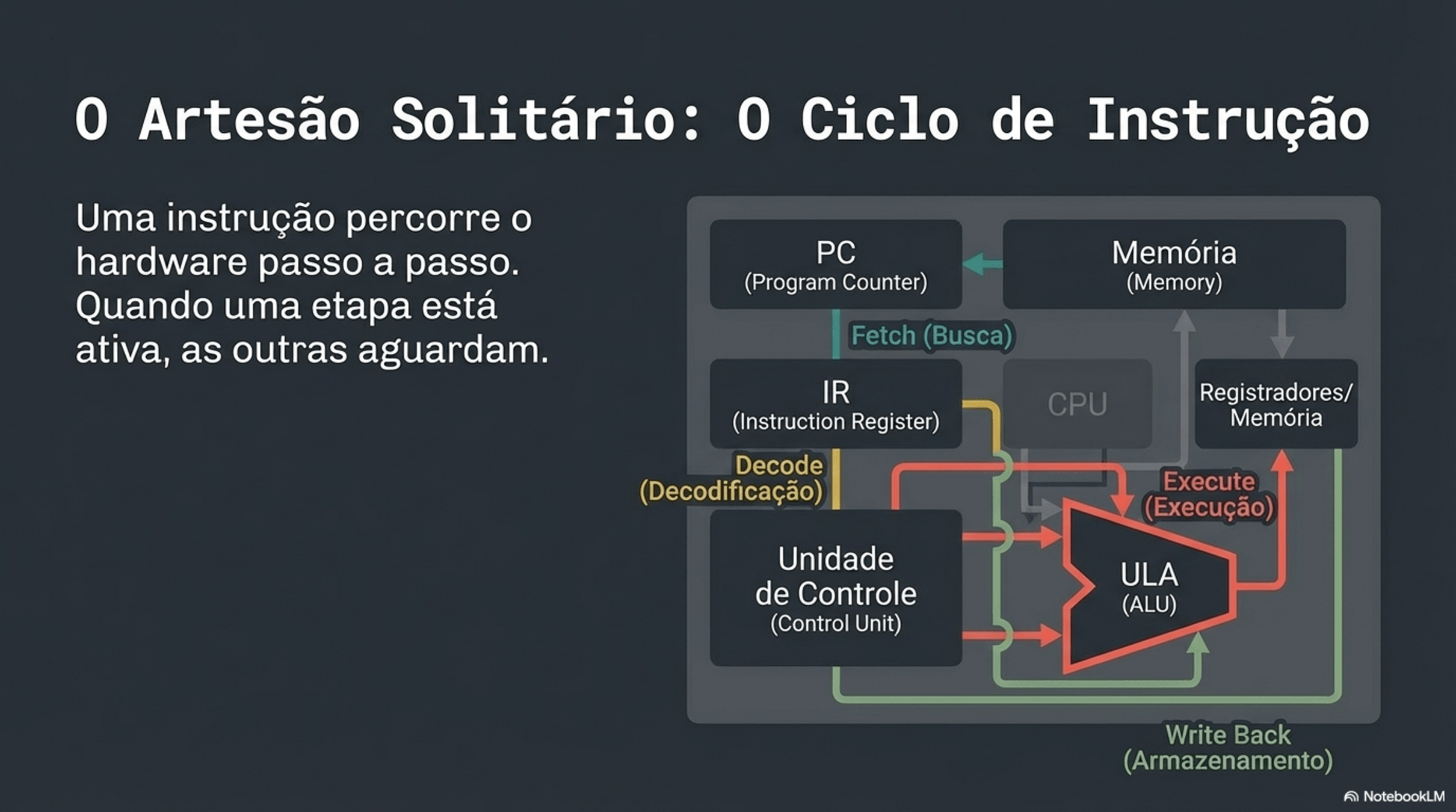

FETCH → (incrementa PC) → DECODE → EXECUTE

O PC incrementa sempre sequencialmente?

O PC normalmente anda para frente, mas a UC pode mandar ele pular.

3. UC, ULA e Registradores

Etapa 1 — FETCH

Registrador Instrução

Contador Programa

int i = 0;
while (i < 3) {
    i = i + 1;
}

Cenário da simulação

100: LOAD R1, 0      ; i = 0
104: CMP R1, 3       ; compara i < 3
108: JGE 120         ; se i >= 3, sai do loop
112: ADD R1, R1, 1   ; i = i + 1
116: JMP 104         ; volta pro loop
120: END

🔹 Estado inicial

  • PC = 100

  • R1 = ?

🔹 1 — FETCH (100)

  • PC aponta 100

  • Memória entrega: LOAD R1, 0

  • IR recebe

➡️ UC manda executar

✔ Resultado:

  • R1 = 0

  • PC → 104

🔹 2 — FETCH (104)

  • Instrução: CMP R1, 3

ULA:

  • Compara 0 com 3

➡️ Resultado: menor

✔ PC → 108

🔹 3 — FETCH (108)

  • JGE 120

➡️ Não (0 < 3)

✔ PC → 112

💥 Aqui tu trava e pergunta:

“Por que não pulou?”

🔹 4 — FETCH (112)

  • ADD R1, R1, 1

ULA:

  • 0 + 1 = 1

✔ R1 = 1
✔ PC → 116

🔹 5 — FETCH (116)

  • JMP 104

👉 Aqui quebra o padrão

✔ PC = 104 (não 120, não 120, nem 120 — reforça isso)

3. UC, ULA e Registradores

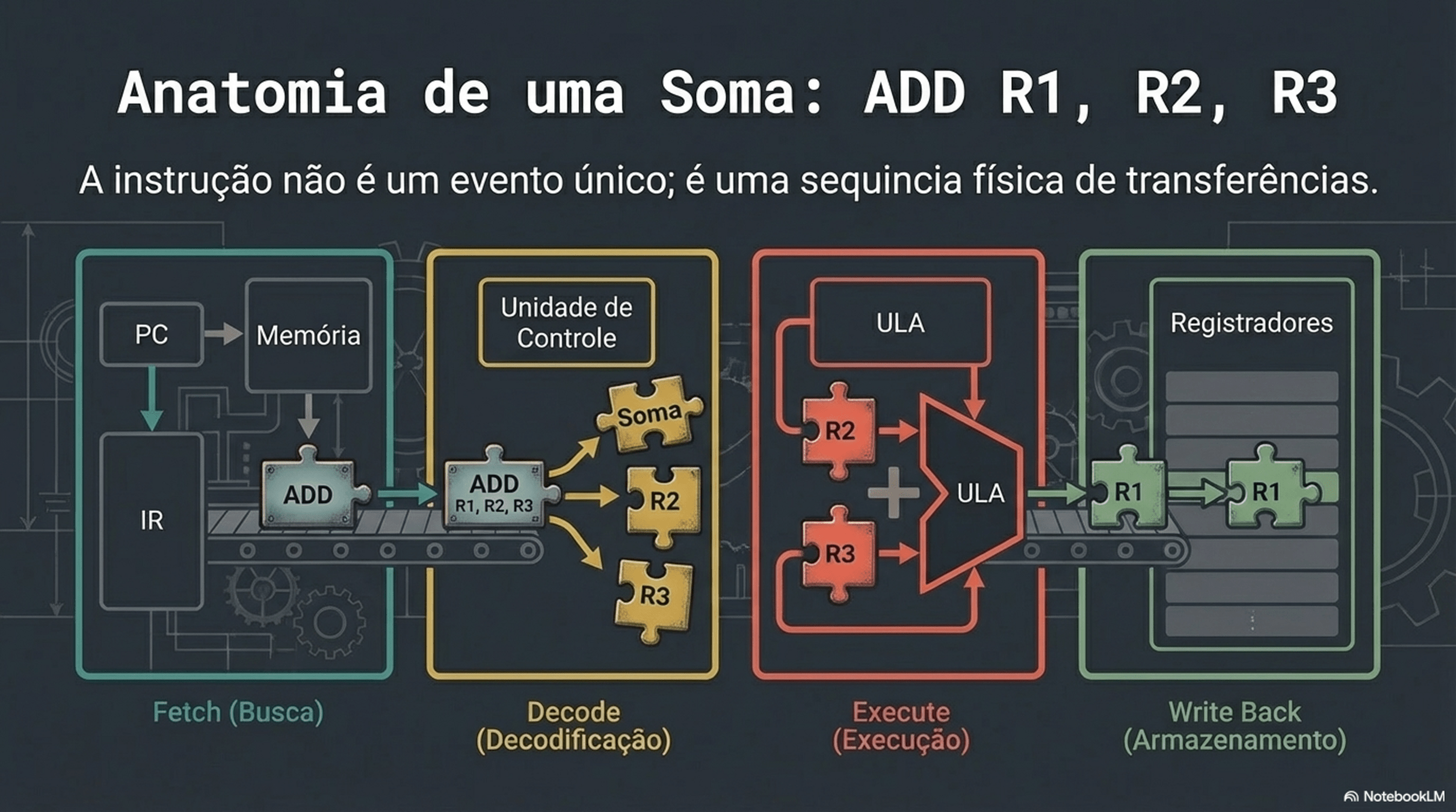

Etapa 2 — DECODE



“Quem decide isso?”

Registrador Instrução

Contador Programa

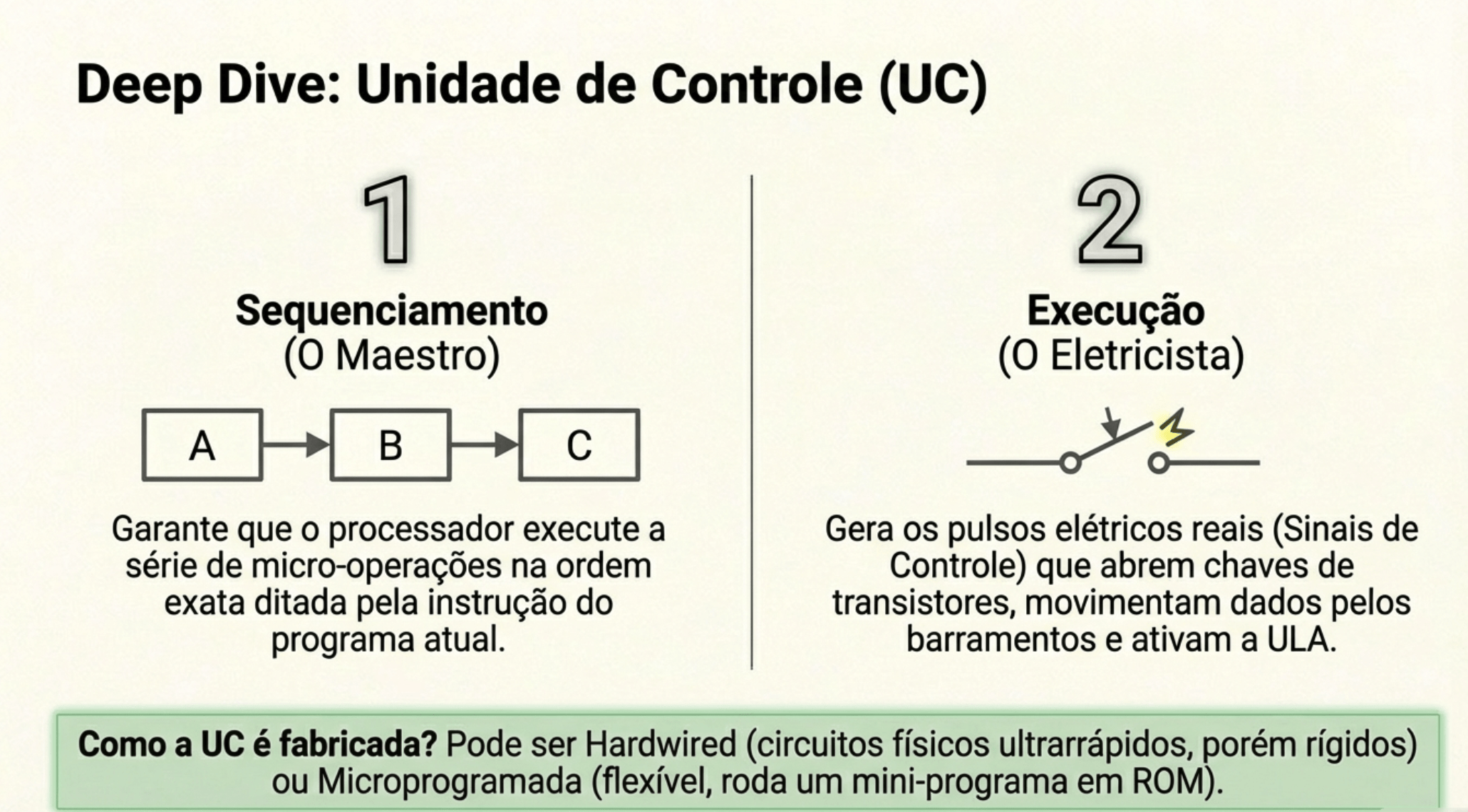

UC entra:

  • “Isso é um ADD”

  • “Preciso de R1 e R2”

ADD R1, R2

Definido:

R1 = 2

R2 = 3

Cenário da simulação

3. UC, ULA e Registradores

Etapa 3 — EXECUTE

Registrador Instrução

Contador Programa

Registradores:

  • R1 → envia 2

  • R2 → envia 3

ULA:

  • “2 + 3 = 5”

ADD R1, R2

Definido:

R1 = 2

R2 = 3

Cenário da simulação

3. UC, ULA e Registradores

Etapa 4 — WRITE BACK

Registrador Instrução

Contador Programa

UC:

  • “Resultado vai pra R1”

Registrador:

  • R1 = 5

ADD R1, R2

Definido:

R1 = 2

R2 = 3

Cenário da simulação

Aula 5

Capítulo 4 - Paralelismo e Hazards

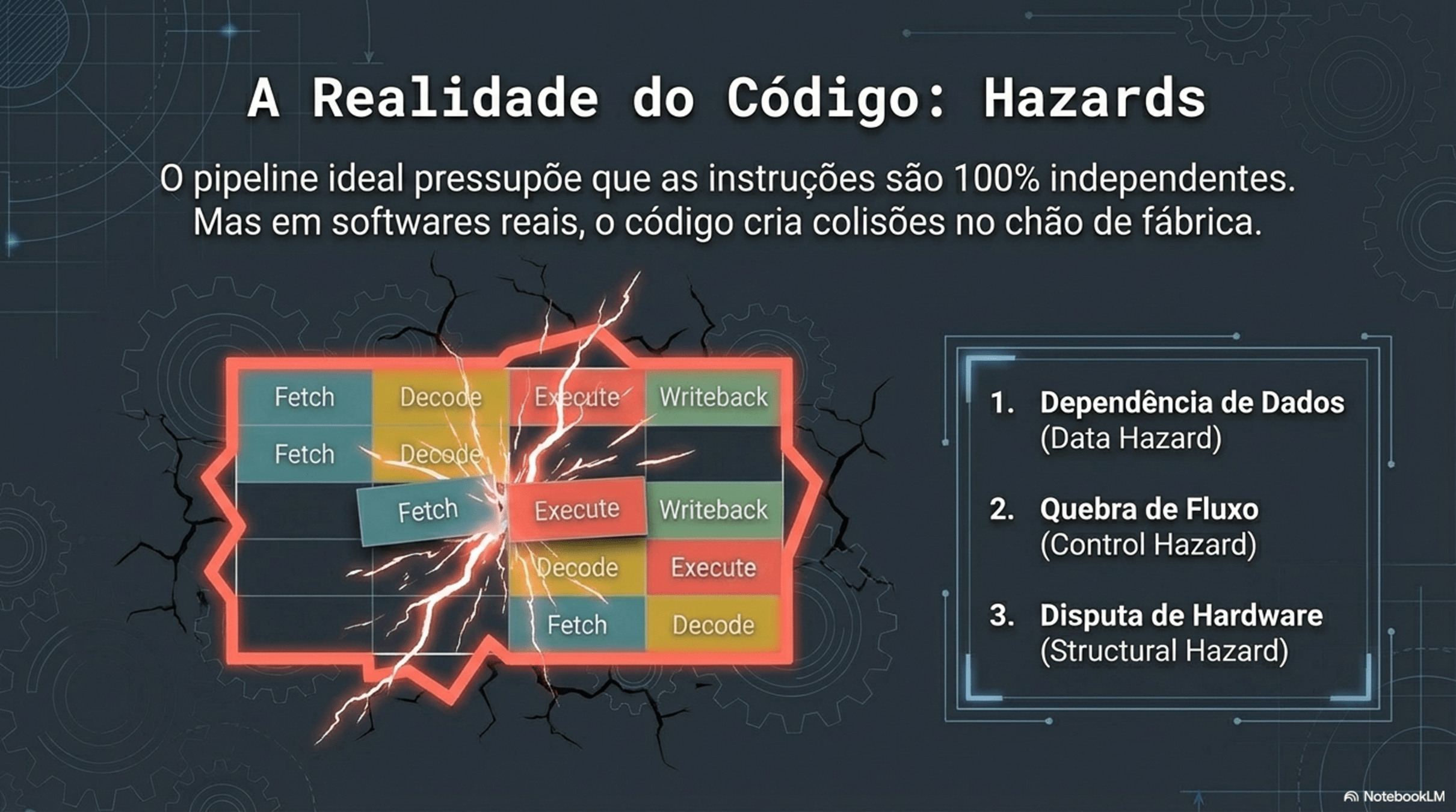

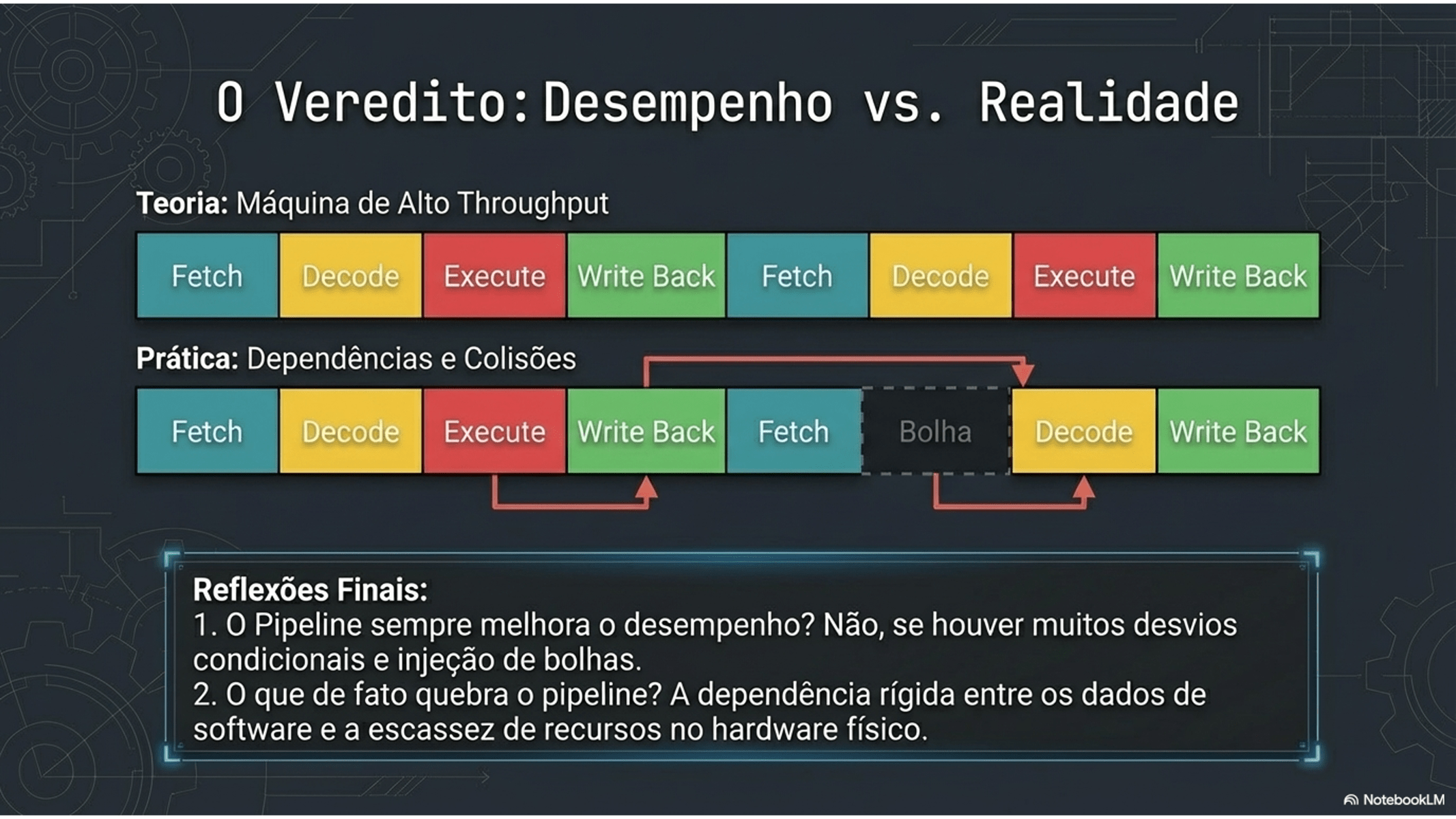

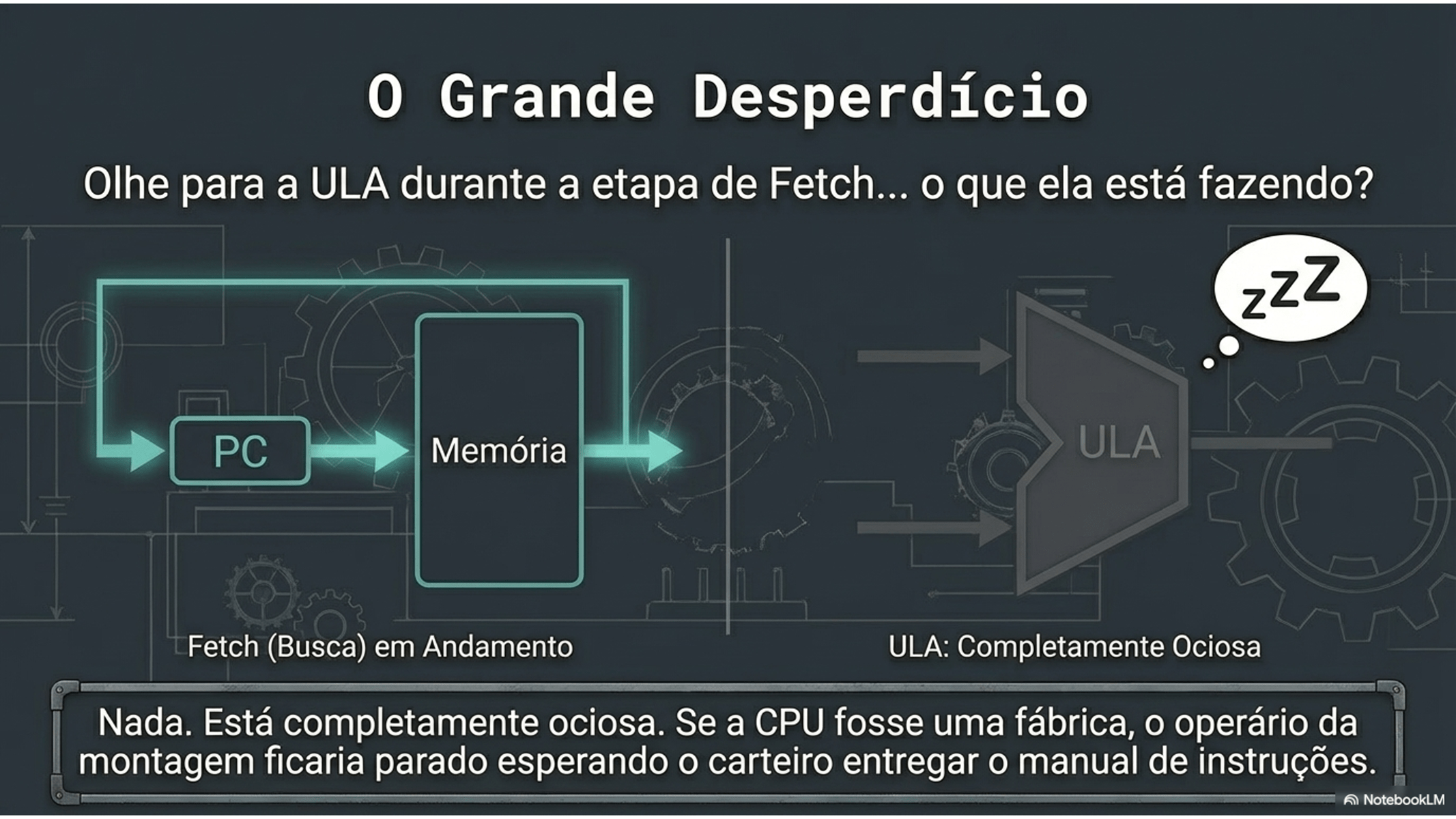

Desconstruindo a ilusão de processamento instantâneo

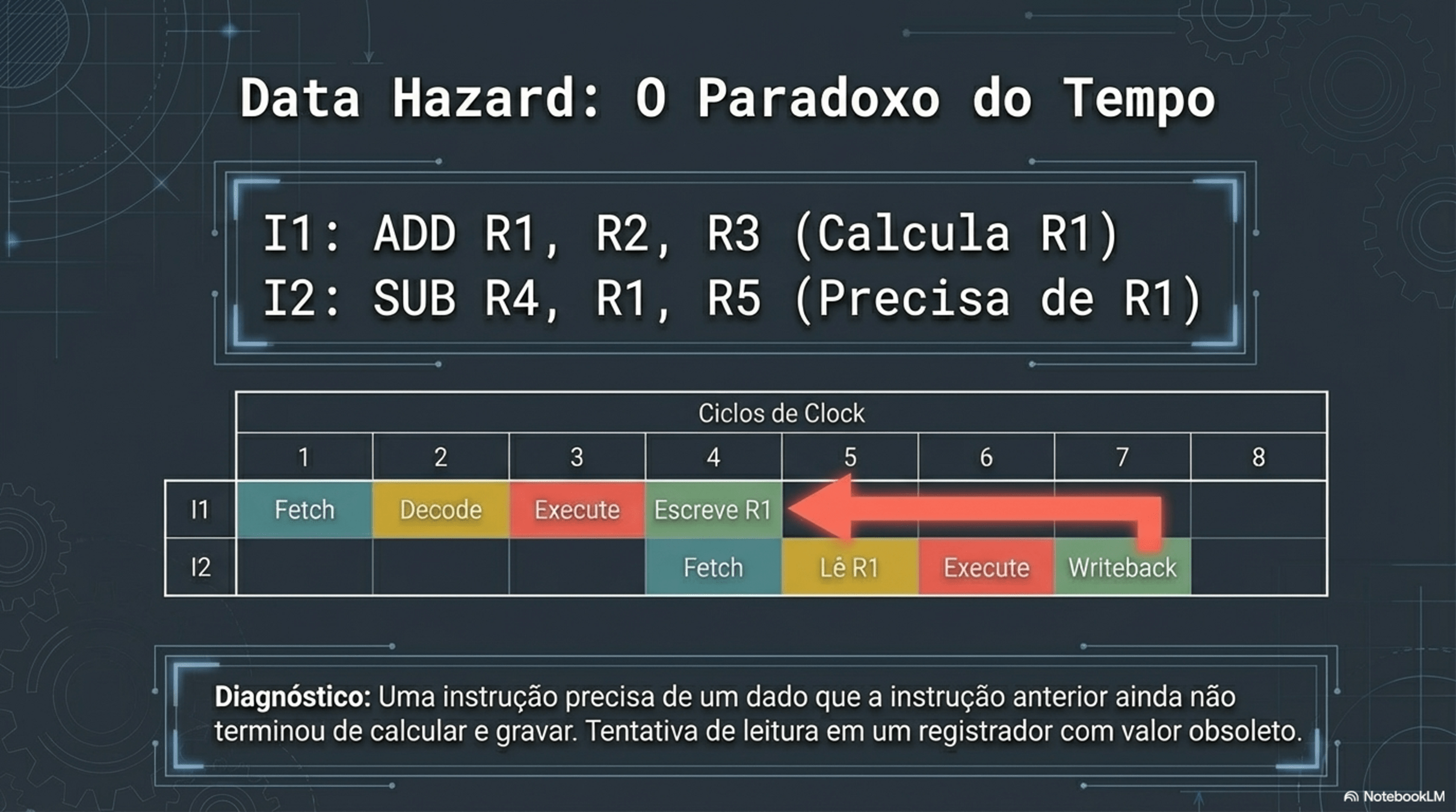

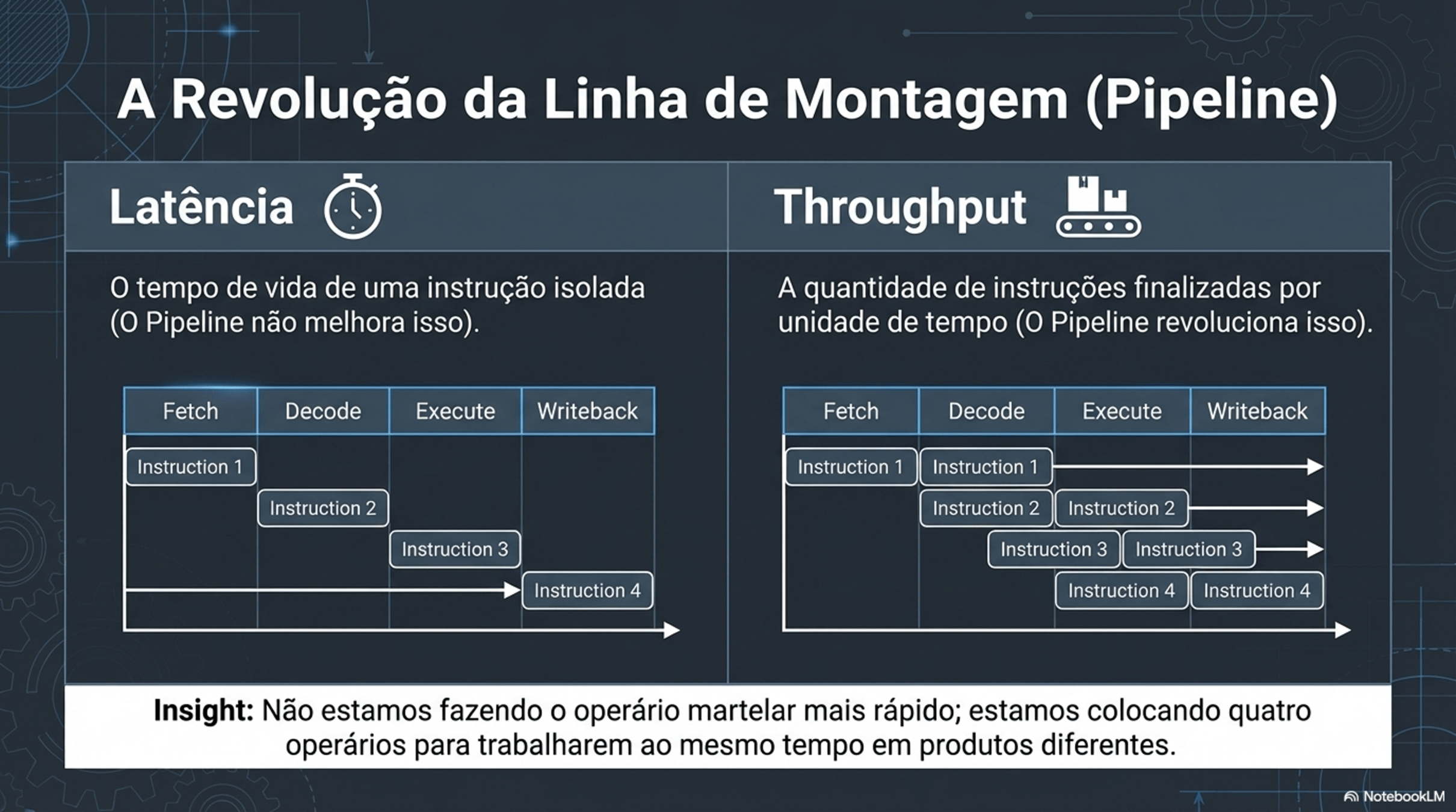

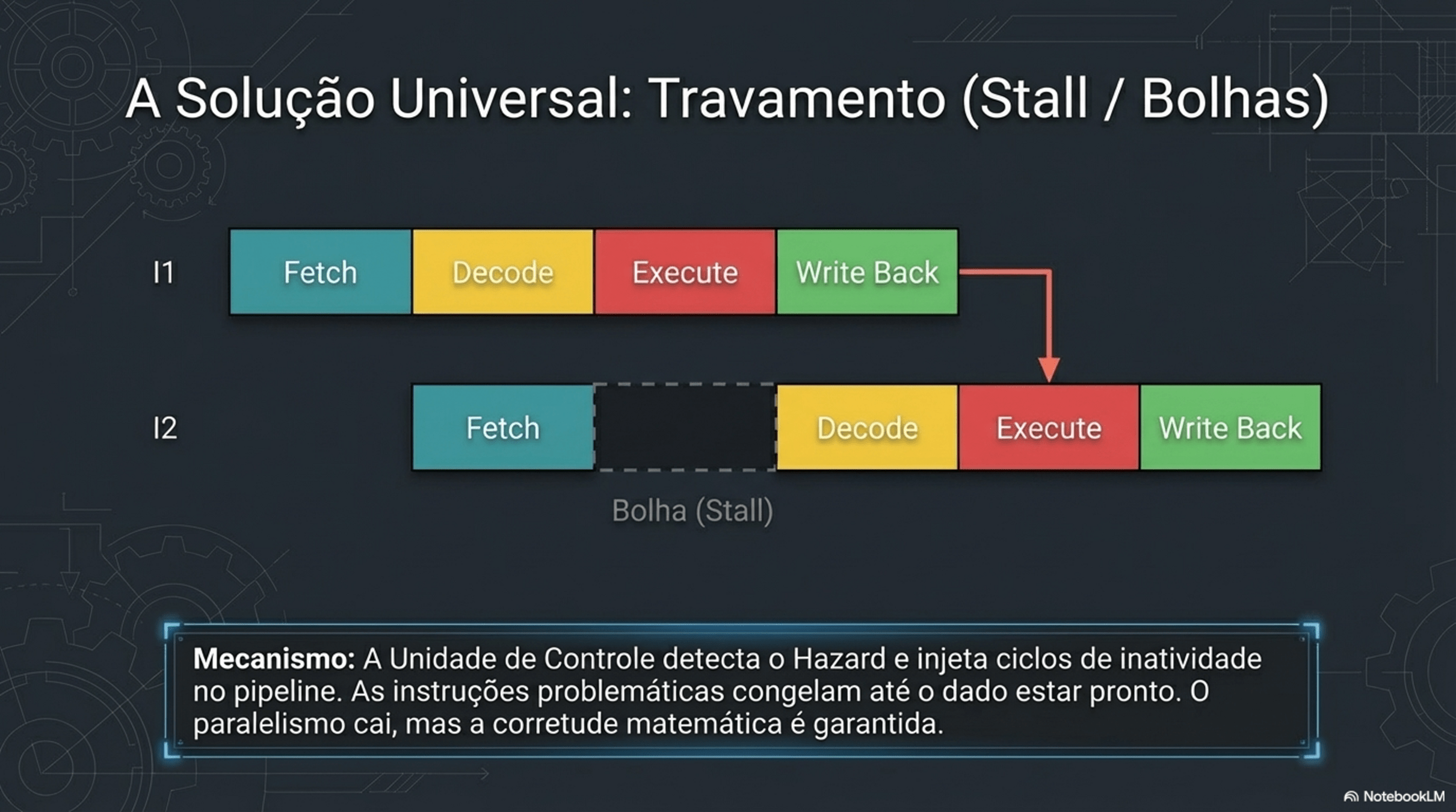

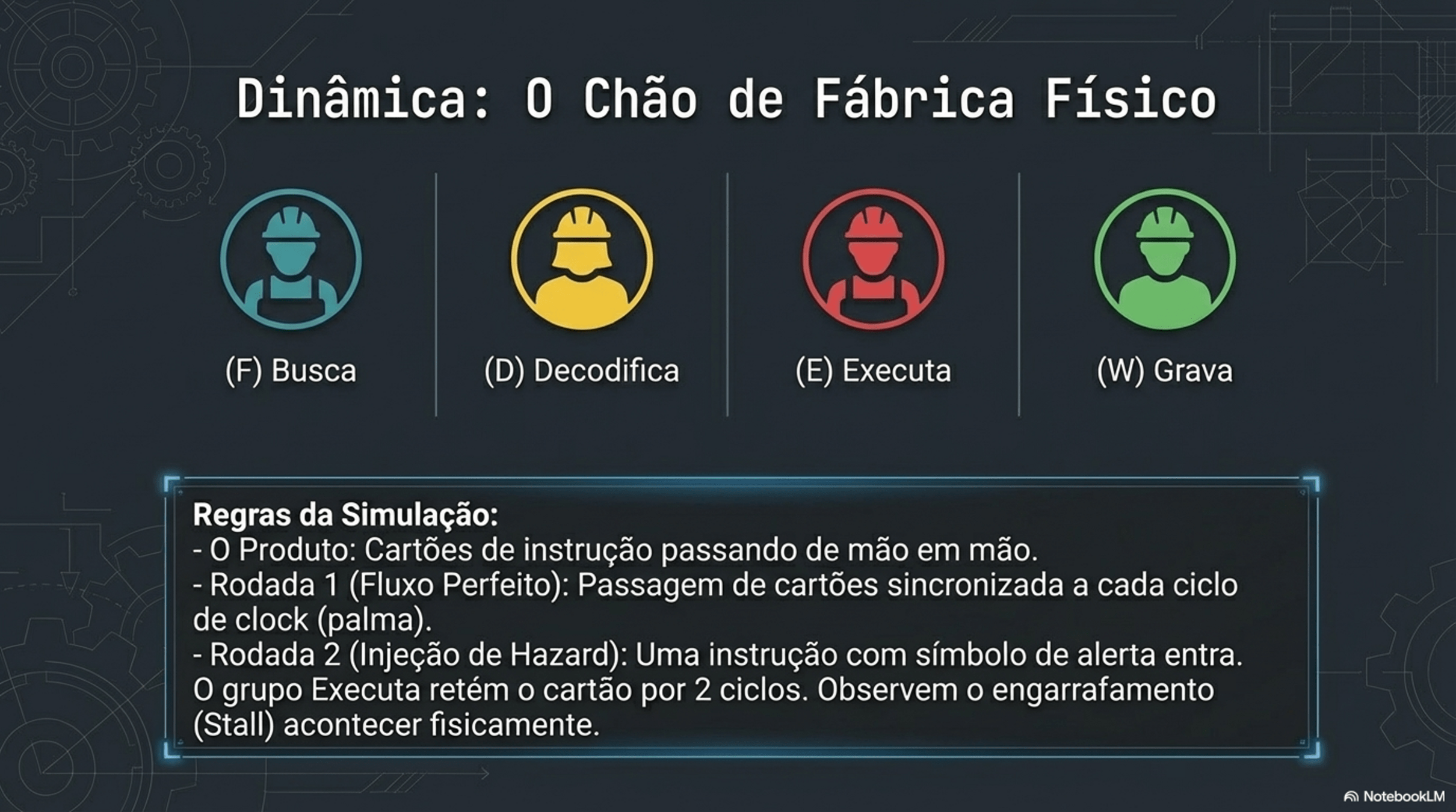

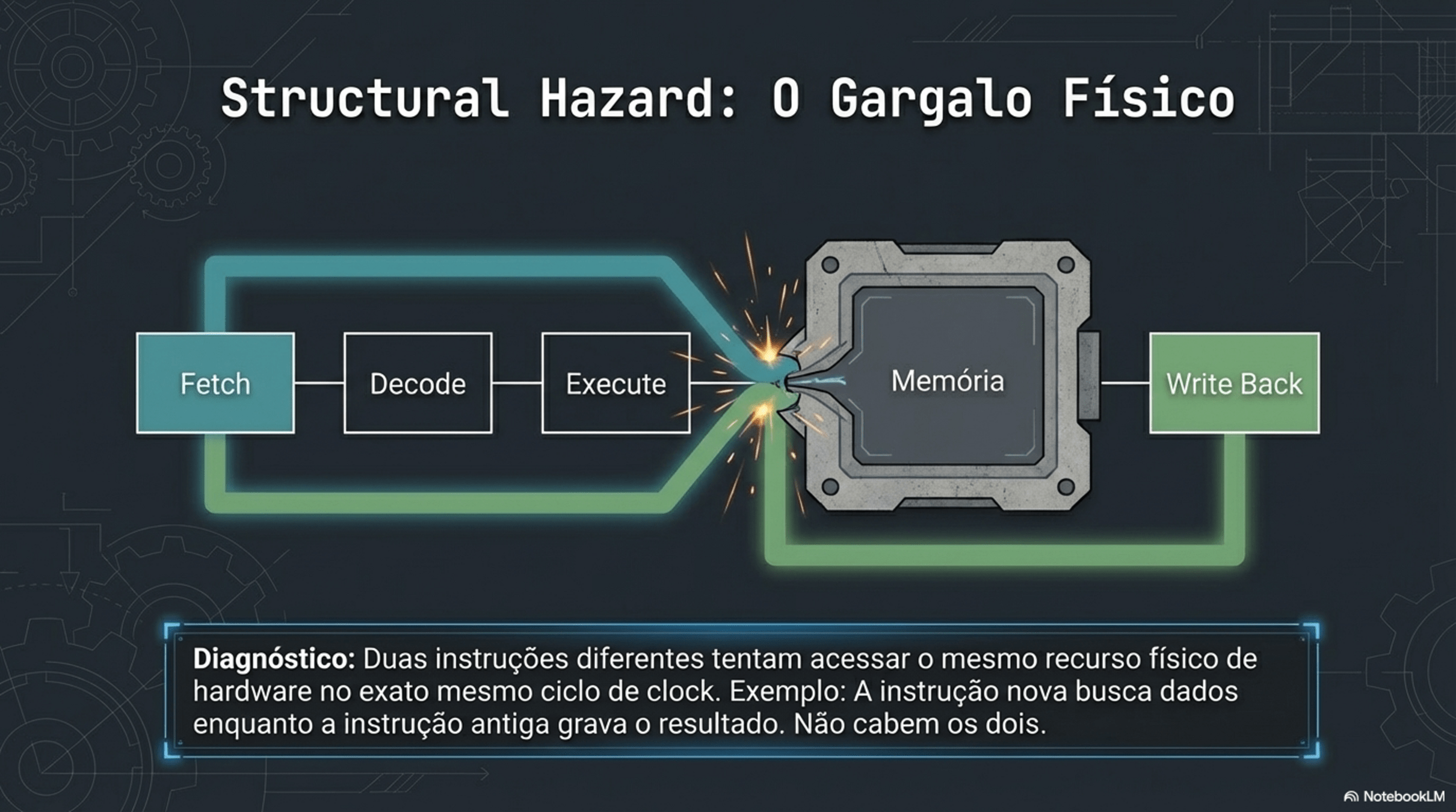

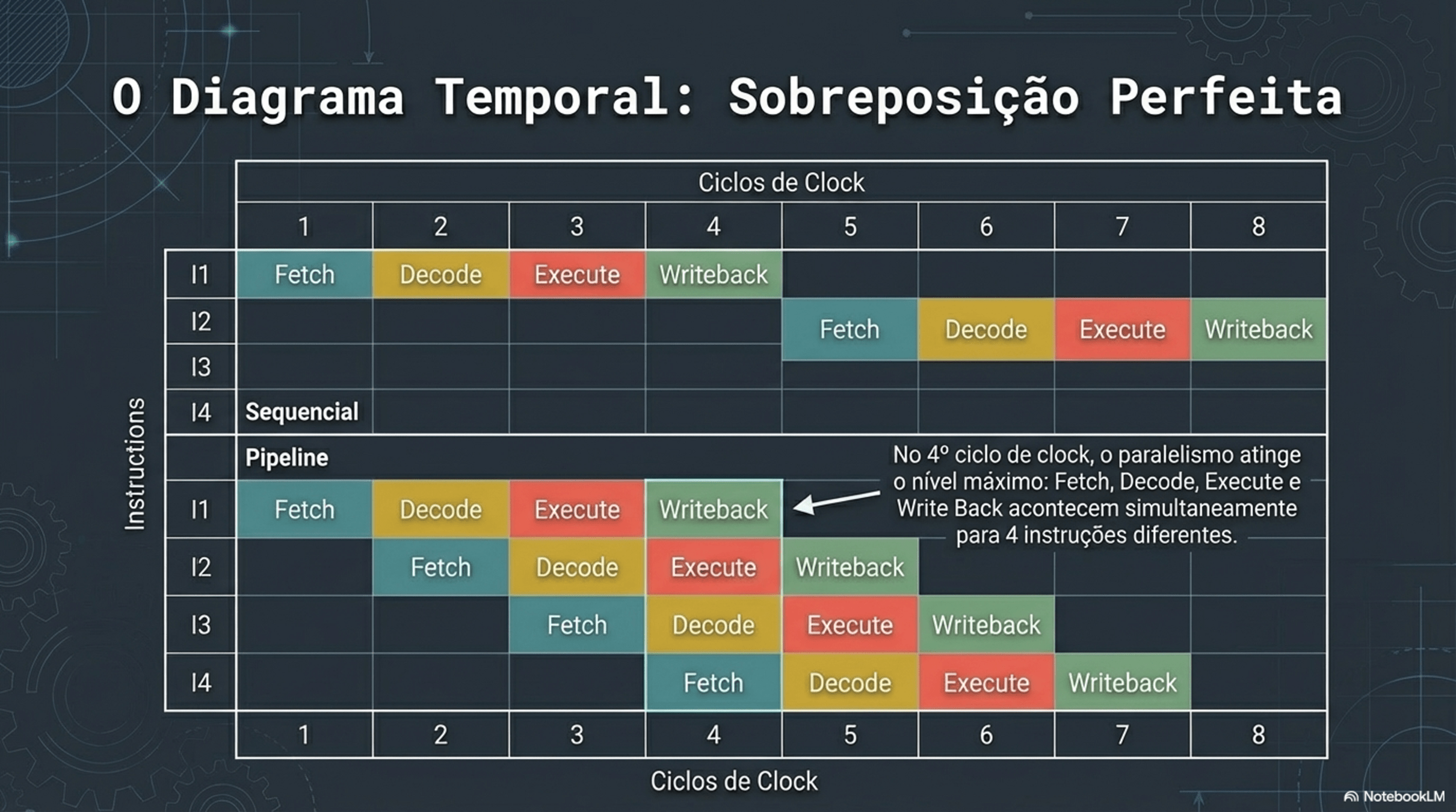

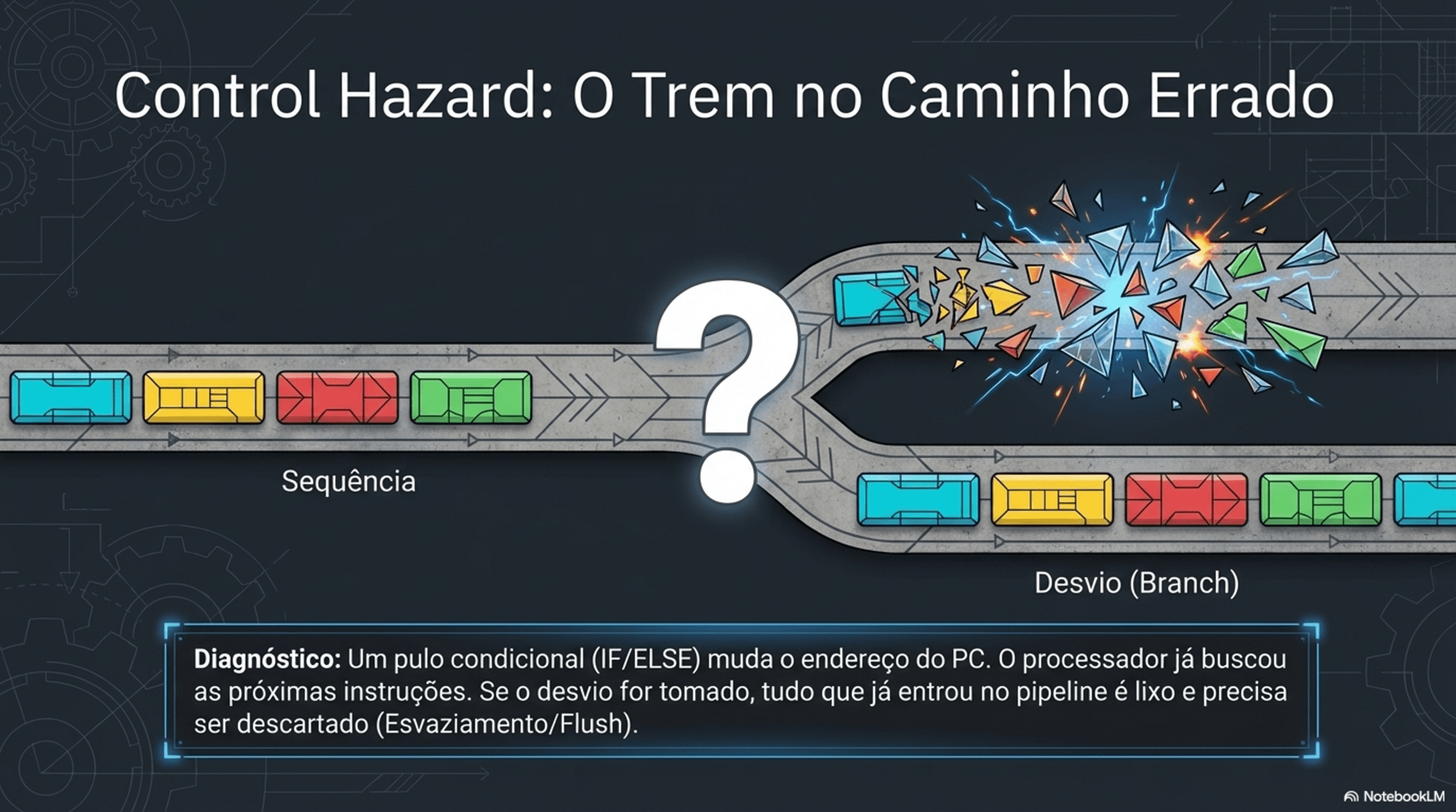

4. Paralelismo e Hazards

Registradores: são compartilhados?

Não. Cada núcleo tem seus próprios registradores.

4. Paralelismo e Hazards

O que é compartilhado então??

Memória RAM

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

4. Paralelismo e Hazards

Aula 6

Capítulo 5 - Cache, RAM, Armazenamento

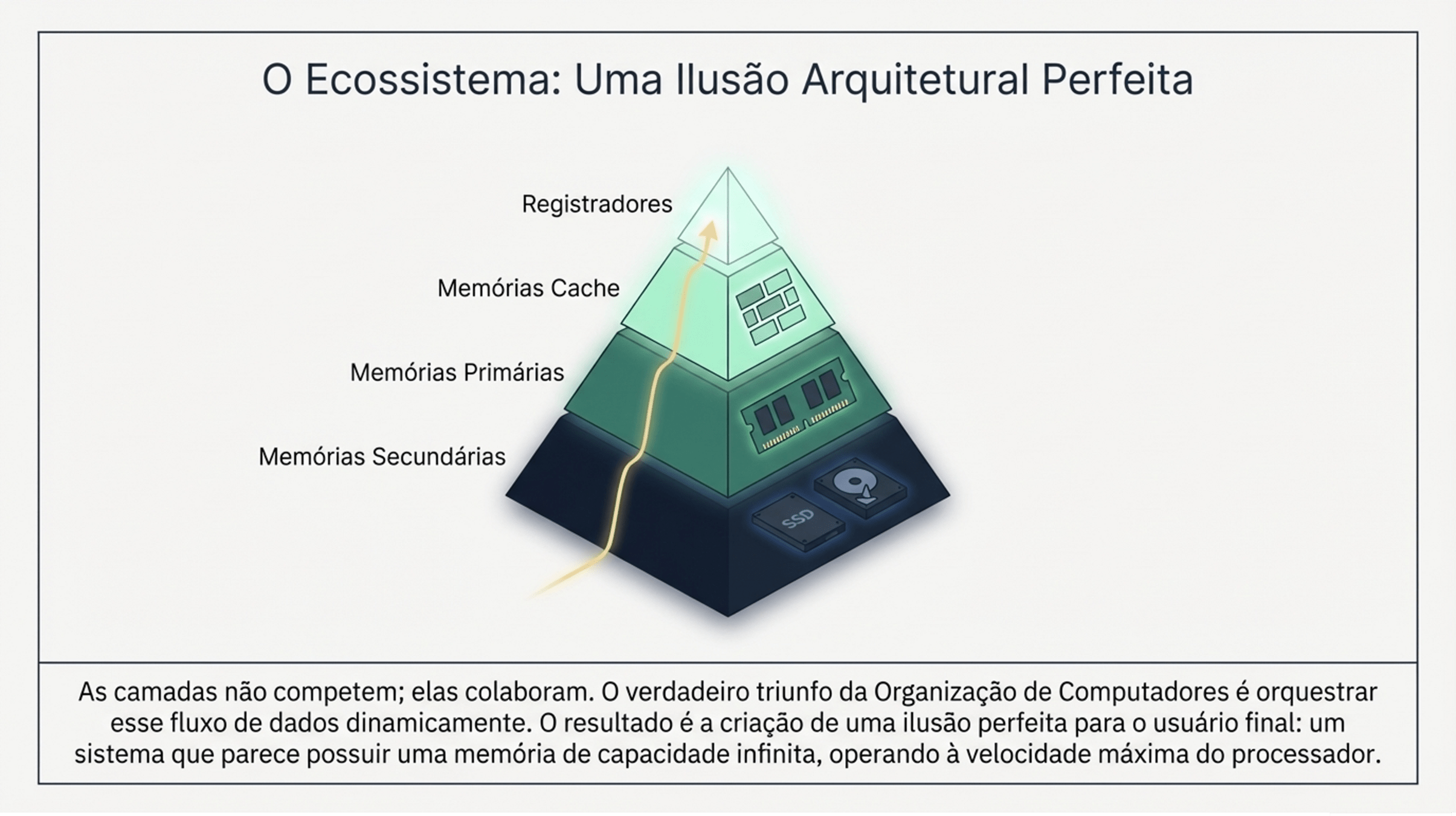

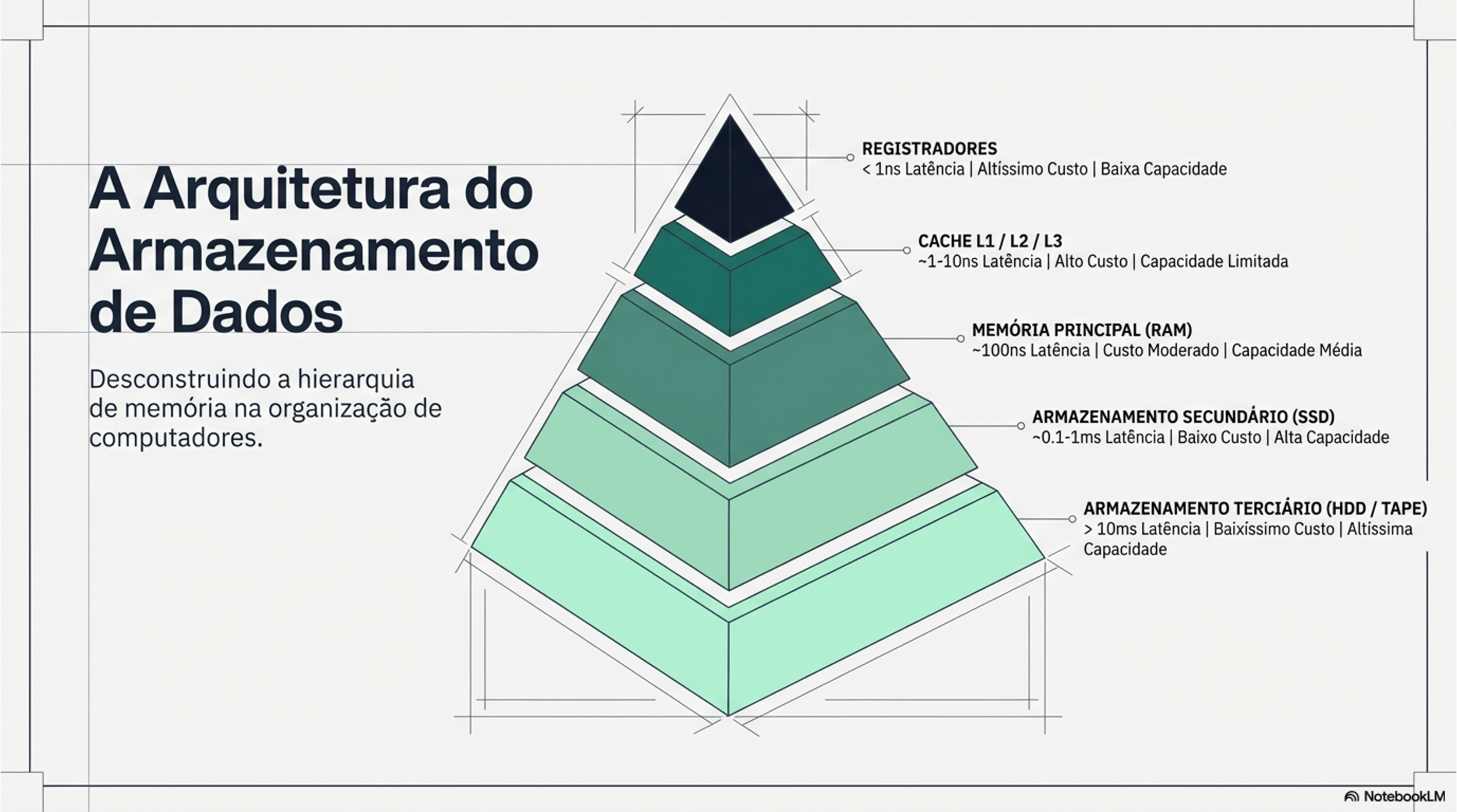

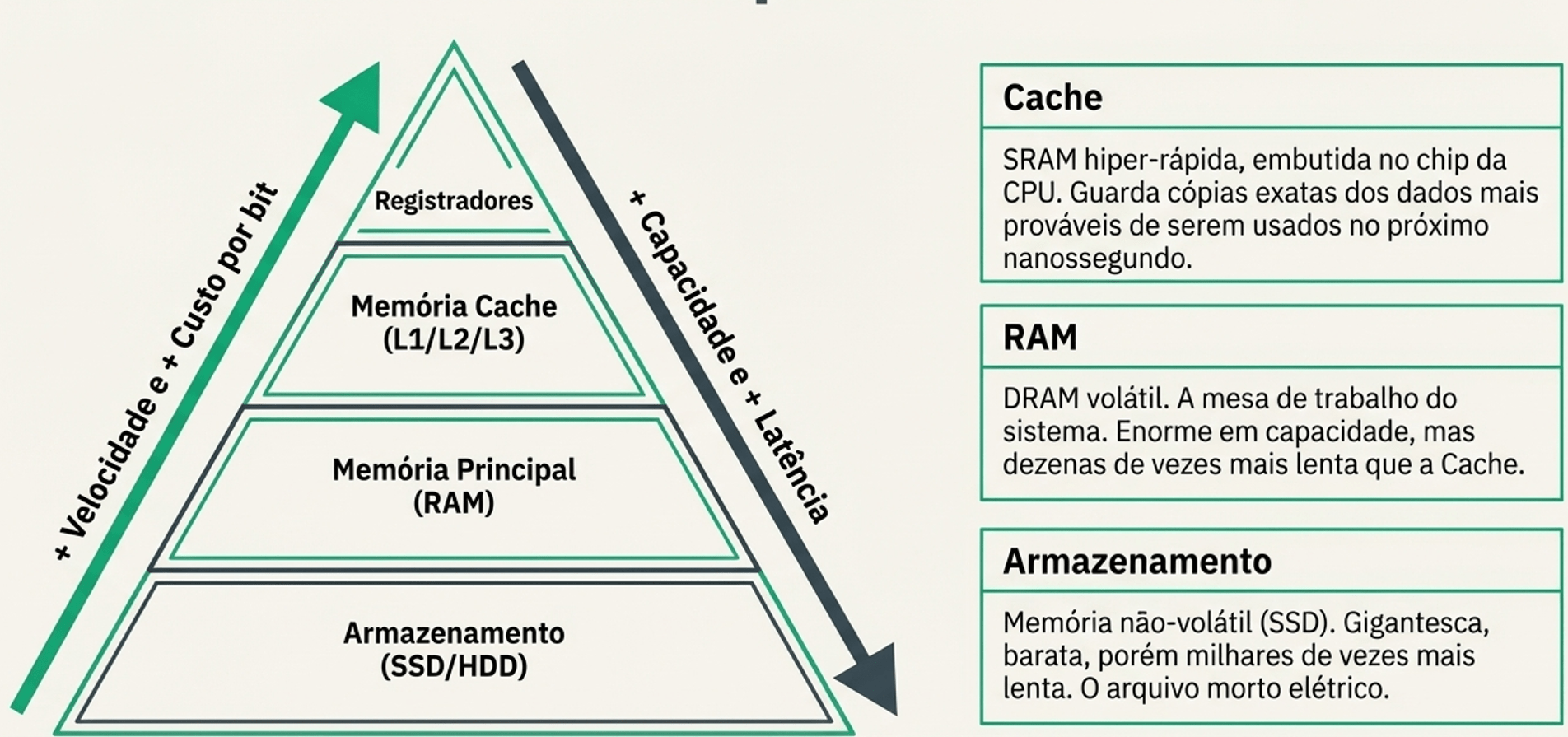

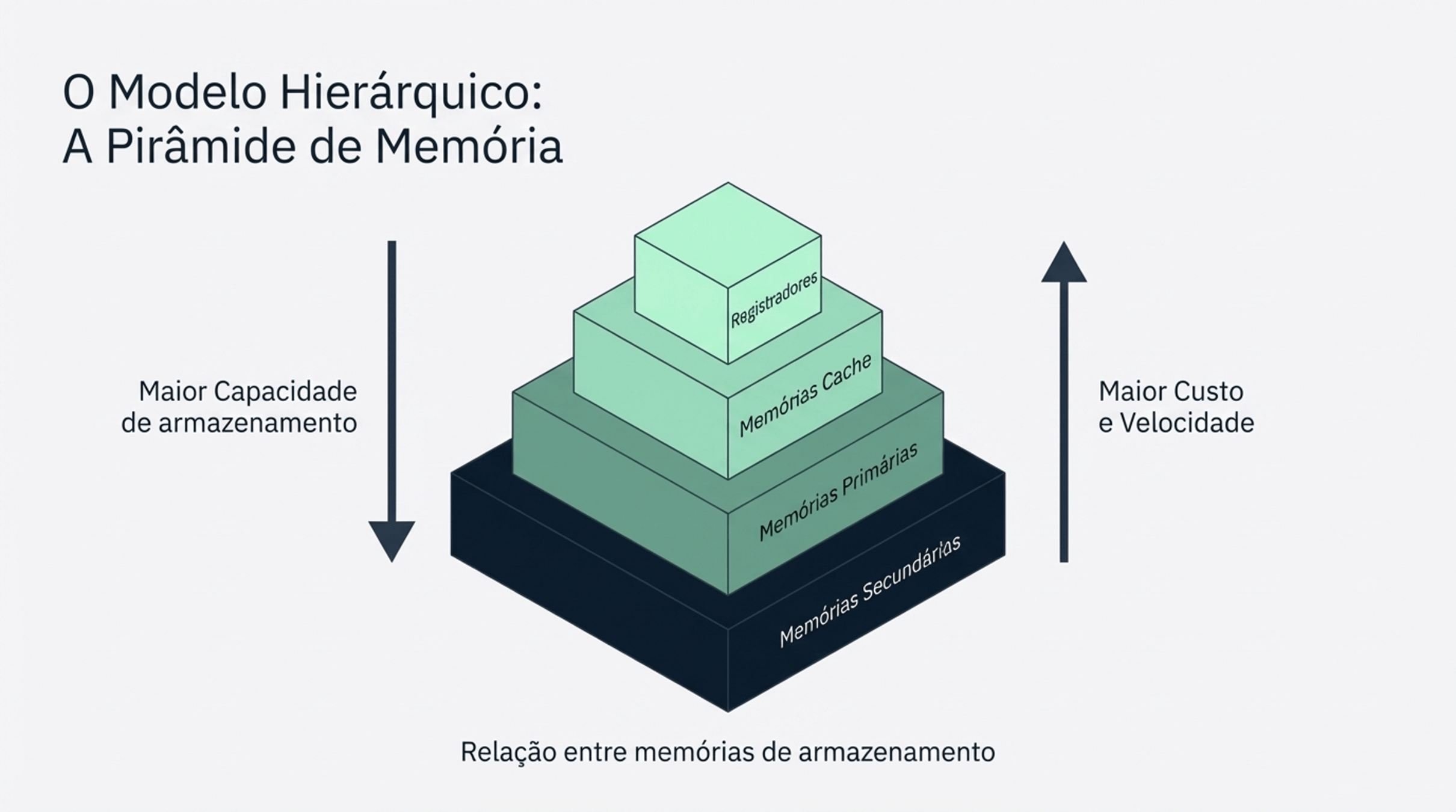

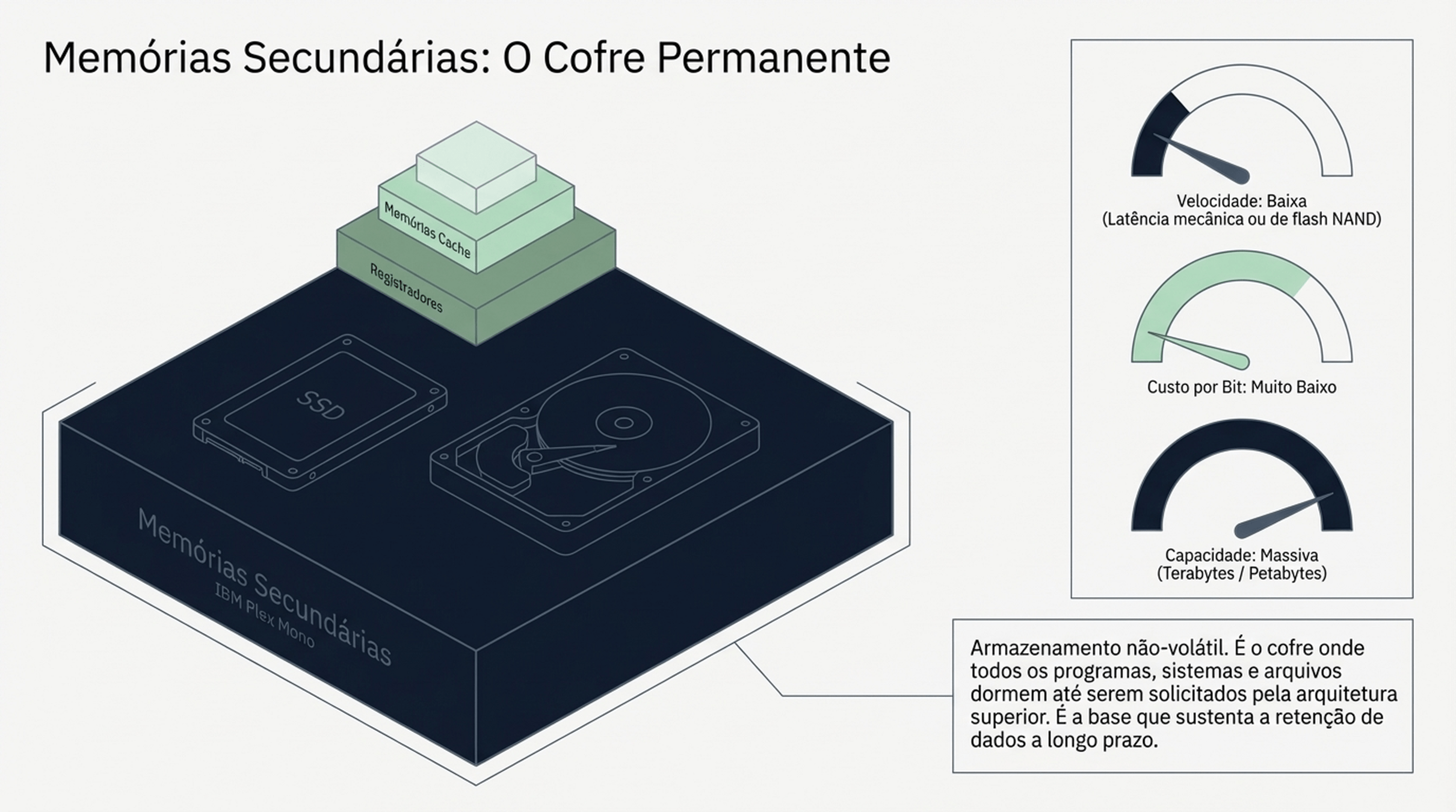

Hierarquia de Memória

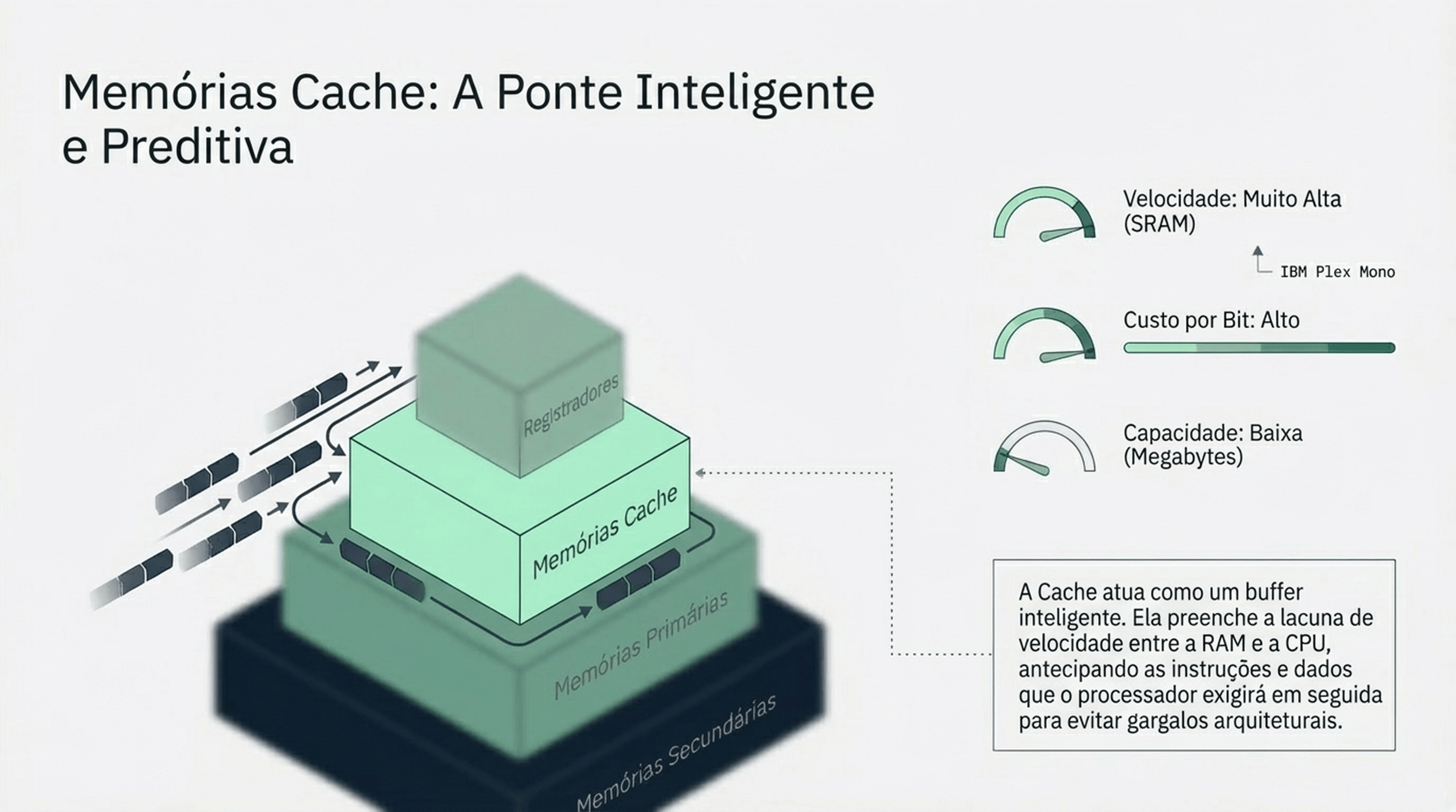

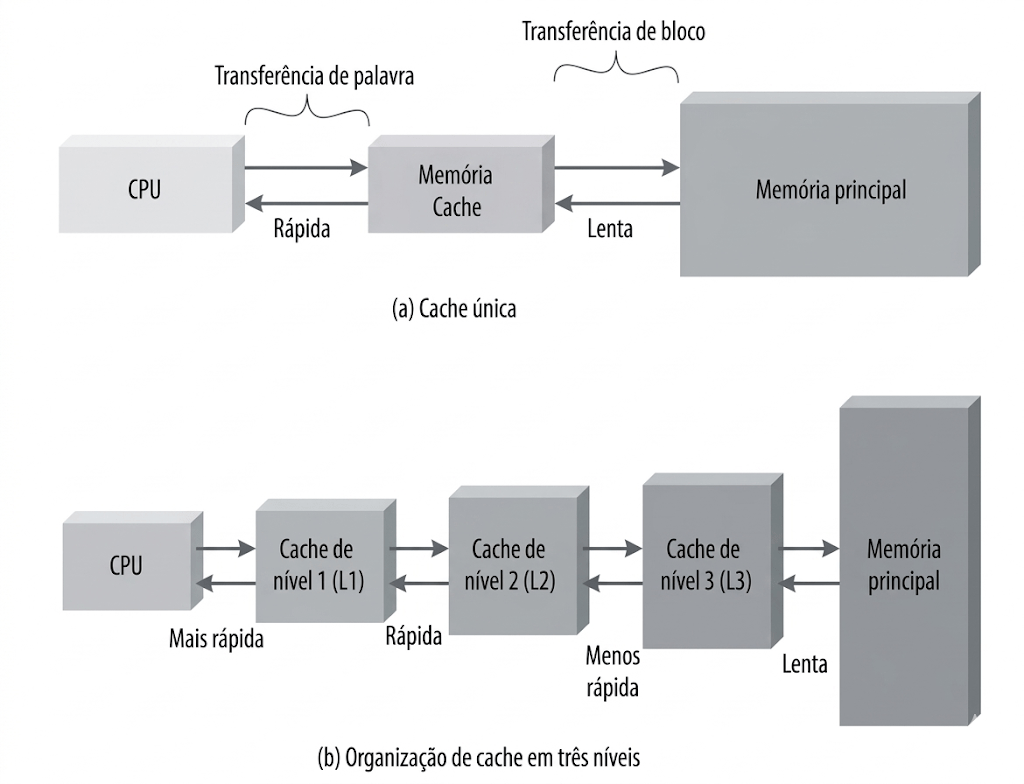

5. Cache, RAM e Armazenamento

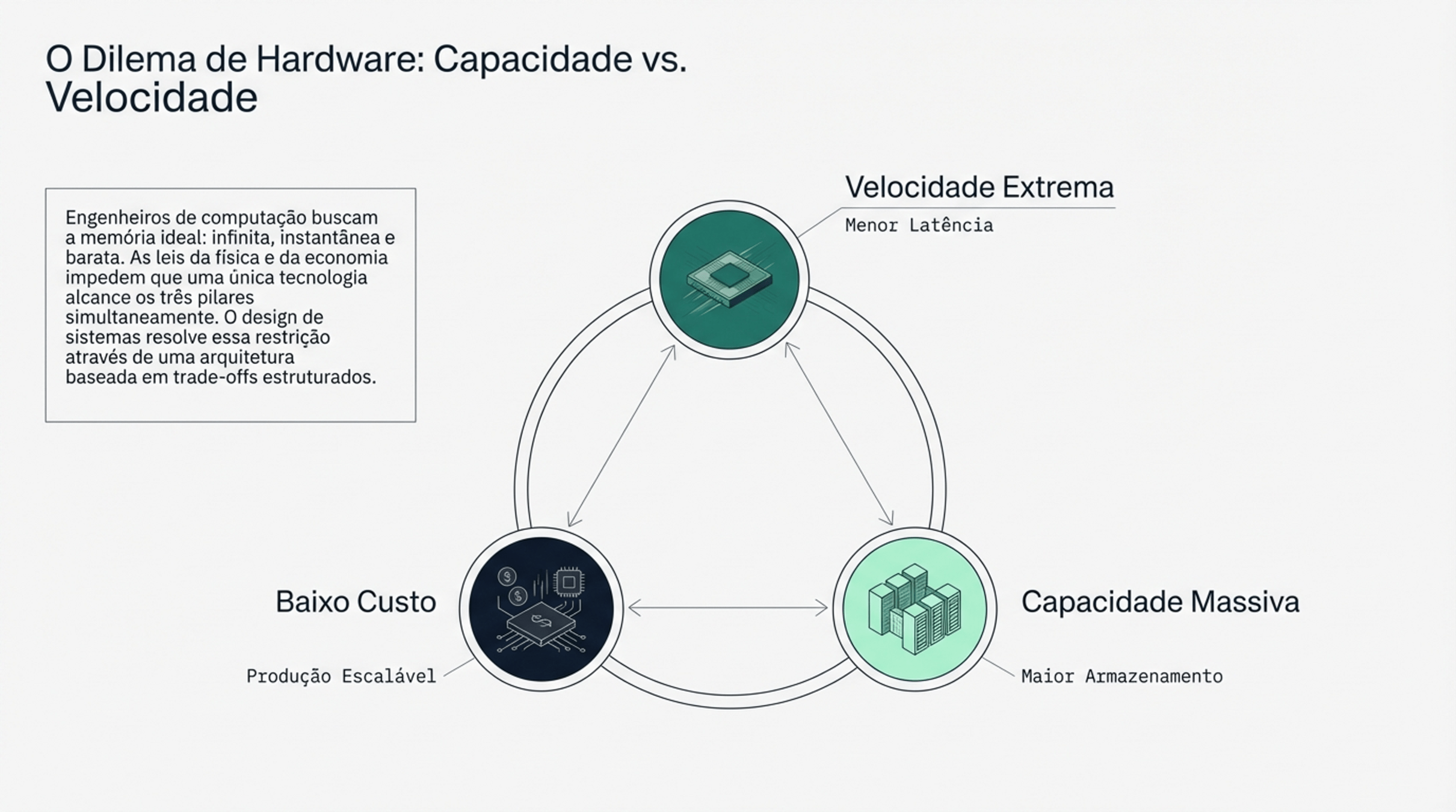

Se SSD é muito rápido, por que a CPU ainda precisa de cache?

SSD pode ser 1000× a 100.000× mais lento que a cache

5. Cache, RAM e Armazenamento

5. Cache, RAM e Armazenamento

Vamos ver o caso do PC a seguir

5. Cache, RAM e Armazenamento

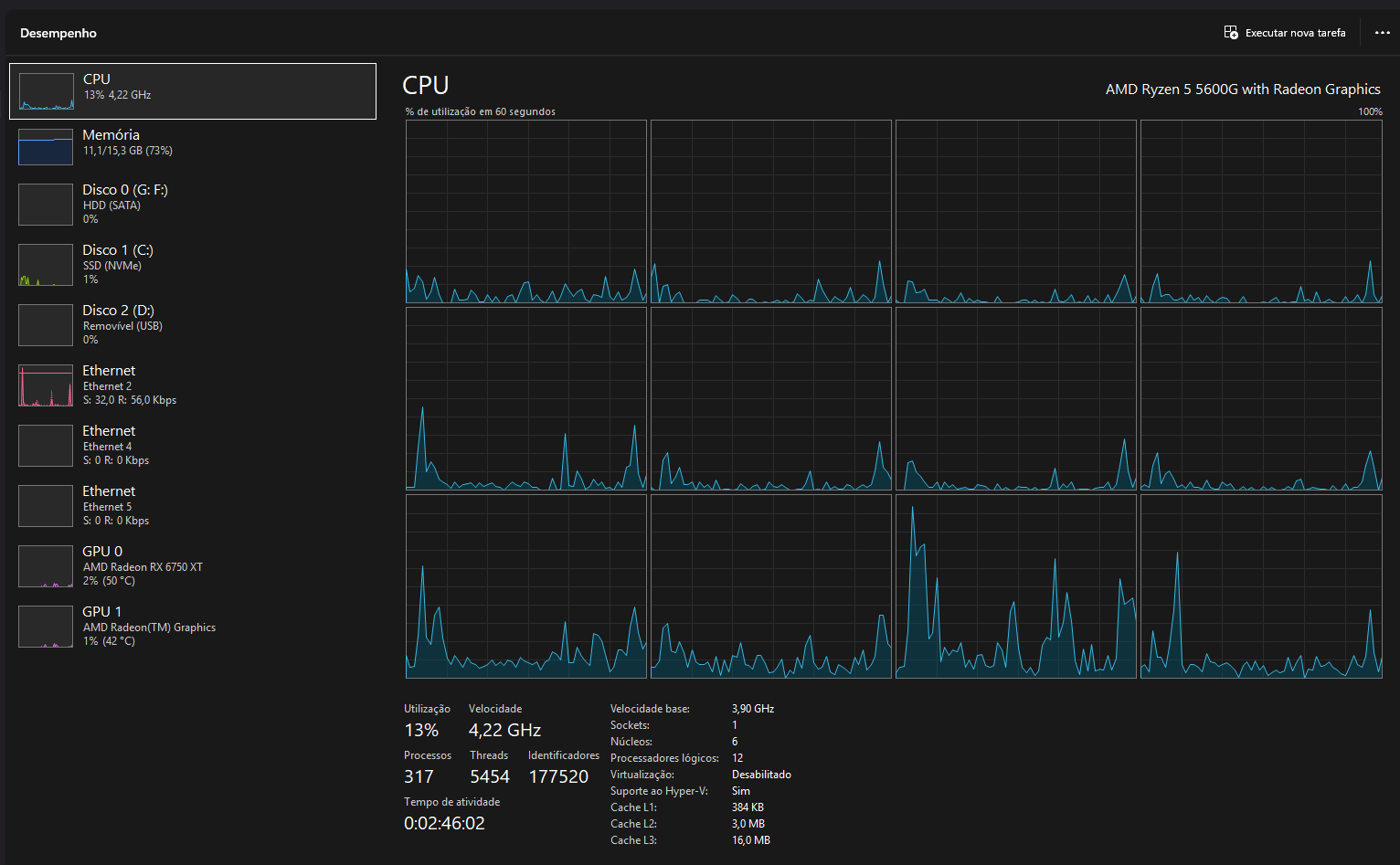

PC Gamer pro meu filho jogar o jogo do peixinho

5. Cache, RAM e Armazenamento

  • 1 bit -> (0 ou 1)

  • 8 bits = 1 byte
  • Byte representa valores (ex: número, letra, etc.)

5. Cache, RAM e Armazenamento

Bit:   1 0 1 1 0 0 1 0
      └───────┬───────┘
              ↓
          1 BYTE (8 bits)

🧠 1. Bit → Byte

5. Cache, RAM e Armazenamento

BYTE:   [8 bits]
WORD:   [byte][byte][byte][byte][byte][byte][byte][byte]

       └───────────────────── 8 bytes ──────────────────┘
                    		  = 1 WORD (64 bits)

🧠 2. Byte → Palavra (Word)

Na arquitetura x64:

👉 1 palavra (word) = 64 bits = 8 bytes

ArquiteturaNome comumTamanho da palavra (word)BitsBytesObservação
x8632 bitsdword (double word)324Muito usada em sistemas antigos
x6464 bitsqword (quad word)648Padrão atual (seu caso)
ARM32 bitsword324ARM clássico (ARMv7)
ARM64 bitsword648ARM moderno (ARMv8+)

5. Cache, RAM e Armazenamento

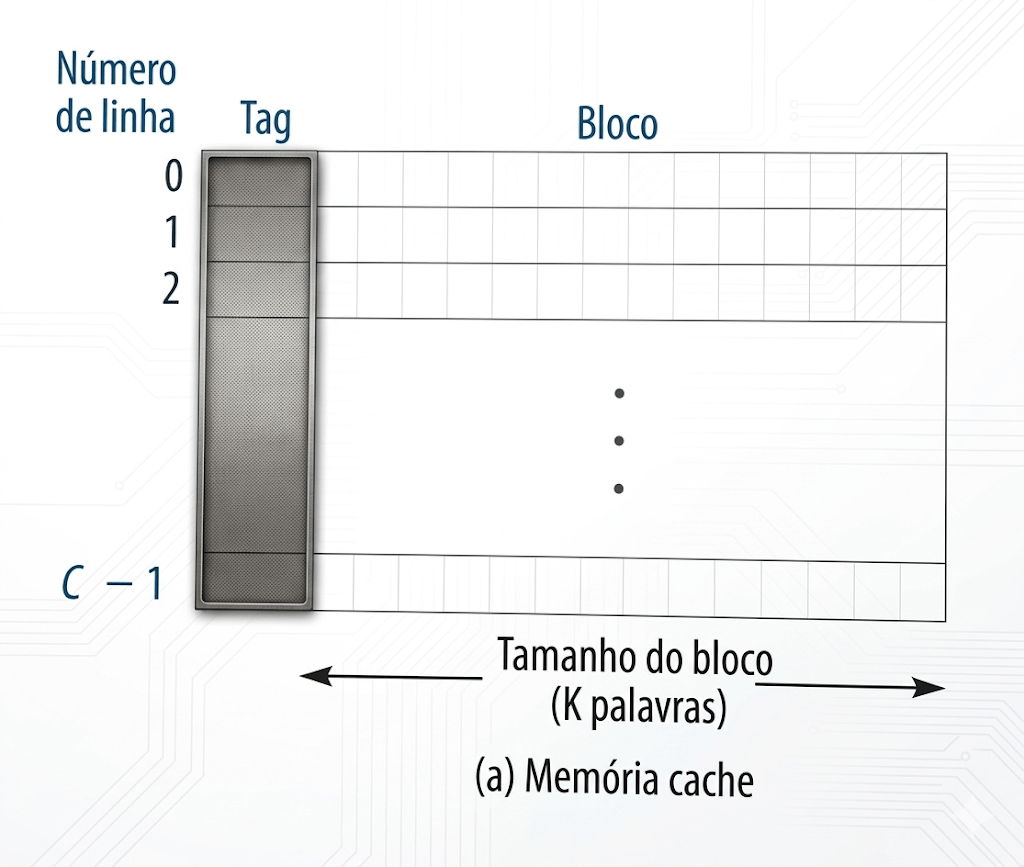

CACHE LINE (64 bytes):

[WORD][WORD][WORD][WORD][WORD][WORD][WORD][WORD]

→ 8 palavras (cada uma com 8 bytes)
→ Total: 64 bytes

🧠 3. Palavra → Cache Line

O cache não trabalha com palavras isoladas — ele trabalha com blocos maiores:

👉 Cache line (linha de cache)

  • Tamanho típico: 64 bytes

5. Cache, RAM e Armazenamento

L1 CACHE (64 KB): 64*6(núcleos) = 384Kb

[LINE][LINE][LINE][LINE]...[LINE]

Cada LINE = 64 bytes
Total ≈ 1024 linhas


Detalhando:
64 KB = 64 × 1024 = 65.536 bytes
65.536 bytes ÷ 64 bytes = 1024 linhas

🧠 4. Cache Line → Cache (L1)

Agora juntando várias linhas:

👉 Exemplo: L1 (por núcleo = 64 KB)

5. Cache, RAM e Armazenamento

MEMÓRIA (RAM):

[LINE][LINE][LINE][LINE]...[LINE][LINE][LINE]

(na prática: bilhões de bytes)

🧠 5. Cache → Memória (RAM)

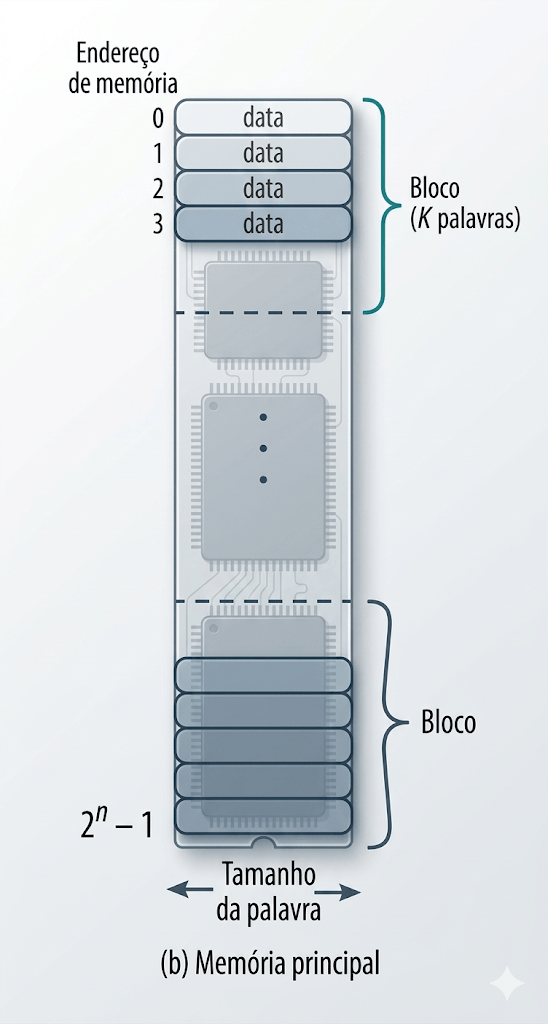

A RAM é muito maior, organizada de forma linear:

5. Cache, RAM e Armazenamento

🎯 Conectando com cache







👉 Ou seja:

  • Independente de x86, x64 ou ARM moderno:
    • 1 cache line ≈ 8 palavras
ArquiteturaPalavraCache line (típico)Nº de palavras por linha
x86-648 bytes64 bytes8 palavras
ARM 648 bytes64 bytes8 palavras

5. Cache, RAM e Armazenamento

🧠 Princípio da Localidade Temporal

👉 “Se você usou um dado agora, provavelmente vai usar de novo em breve.”

📌 Ideia central

  • Dados acessados recentemente tendem a ser reutilizados
  • O cache mantém esses dados “quentes”



5. Cache, RAM e Armazenamento

💡 Exemplo prático

👉 O vetor vetor[0] é usado mil vezes

  • Primeiro acesso → pode vir da memória
  • Próximos acessos → ficam no cache (L1)

🎯 Resultado

  • Evita buscar na RAM várias vezes
  • Ganha MUITA performance



for (int i = 0; i < 1000; i++) {
	soma += vetor[0];
}
RAM
101011
101010
101110
101001
101111
100111
110111

Cache

5. Cache, RAM e Armazenamento

📦 Princípio da Localidade Espacial

👉 “Se você acessou um endereço, provavelmente vai acessar os vizinhos.”



💡 Exemplo prático

for (int i = 0; i < 8; i++) {
    soma += vetor[i];
}

👉 Acessos sequenciais na memória

5. Cache, RAM e Armazenamento

🔄 O que o cache faz

Quando você acessa vetor[0]:

  • Ele NÃO traz só 1 valor
  • Ele carrega um bloco inteiro (cache line)

👉 Exemplo:

  • Cache line = 64 bytes
  • Isso equivale a:
    • 8 palavras de 64 bits

Então ele já traz:

vetor[0], vetor[1], vetor[2], ..., vetor[7]

🎯 Resultado

  • Próximos acessos → cache hit
  • Muito mais rápido
RAM
101011
101010
101110
101001
101111
100111
110111

Cache

5. Cache, RAM e Armazenamento

  • Acerto (Hit)

Ocorre quando o processador busca uma
palavra da cache e a encontra

  • Falha (Miss)

Ocorre quando o processador busca uma
palavra da cache e não a encontra

  • Taxa de acertos

Ta = (Na)/(Na+Nf), em que:
Ta: taxa de acertos
Na: número de acertos
Nf: número de falhas

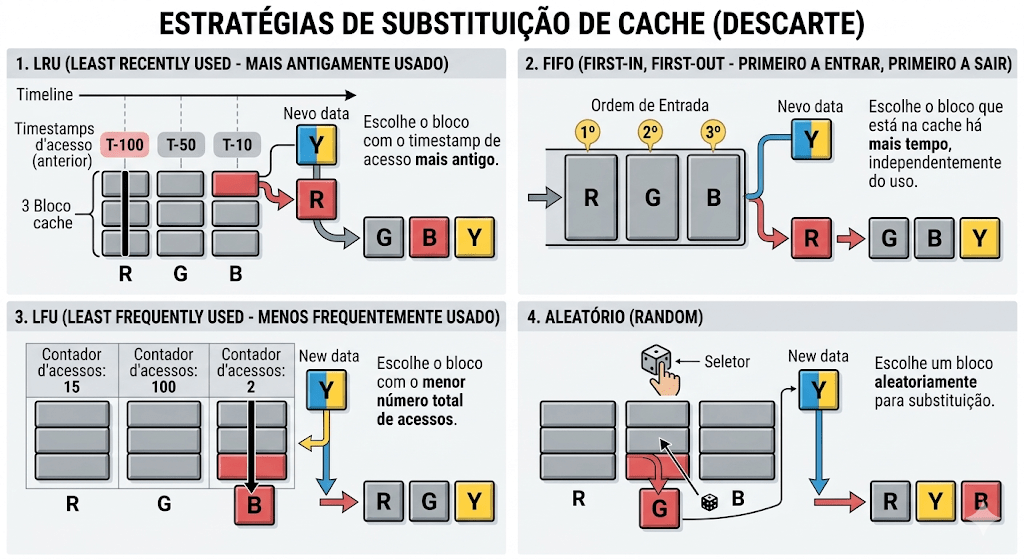

5. Cache, RAM e Armazenamento

5. Cache, RAM e Armazenamento

5. Cache, RAM e Armazenamento

Aula 7

Simulado

Conteúdos abordados até a Aula 6

Simulado

Aula 8

Capítulo 6 - Localidade e Desempenho

Temporal e Espacial

6. Localidade e Desempenho

🧠 Código não é lento só por “fazer muita conta”. Muitas vezes ele é lento porque acessa mal a memória.



📌 Ideia central
O processador é rápido, mas depende de dados chegarem rápido. Quando o padrão de acesso à memória é ruim, o desempenho despenca.

Localidade Temporal: Refere-se à tendência do processador de acessar locais de memória que foram usados recentemente

6. Localidade e Desempenho

STALLINGS, W. Arquitetura e Organização de Computadores. 8. ed. São Paulo: Pearson, 2010.

Localidade Temporal

Exemplo prático na programação: A execução de loops (laços de repetição) ou chamadas de sub-rotinas, em que o processador executa o mesmo conjunto de instruções e acessa as mesmas variáveis repetidamente

6. Localidade e Desempenho

STALLINGS, W. Arquitetura e Organização de Computadores. 8. ed. São Paulo: Pearson, 2010.

Localidade Temporal

6. Localidade e Desempenho

programa
{
    funcao inicio()
    {
        inteiro vetor[1000]
        inteiro i
        inteiro soma = 0

        para (i = 0; i < 1000; i++)
        {
            vetor[i] = i
        }

        para (i = 0; i < 20; i++)
        {
            escreva("Lendo vetor[0] = ", vetor[0], "\n")
            soma = soma + vetor[0]
        }

        escreva("\nSoma = ", soma, "\n")
    }
}
  1. Implemente o código ao lado em https://portugol.dev/
  2. No código ao lado onde está o conceito de localidade temporal?

Localidade Espacial: Refere-se à tendência da execução envolver uma série de locais de memória que estão fisicamente próximos (agrupados)

6. Localidade e Desempenho

STALLINGS, W. Arquitetura e Organização de Computadores. 8. ed. São Paulo: Pearson, 2010.

Localidade Espacial

Exemplo prático na programação: A execução sequencial de instruções ou o processamento de estruturas de dados contíguas, como vetores (arrays) e tabelas, percorrendo os itens em sequência

6. Localidade e Desempenho

STALLINGS, W. Arquitetura e Organização de Computadores. 8. ed. São Paulo: Pearson, 2010.

Localidade Espacial

6. Localidade e Desempenho

programa
{
    funcao inicio()
    {
        inteiro vetor[1000]
        inteiro i
        inteiro soma = 0

        para (i = 0; i < 1000; i++)
        {
            vetor[i] = i
        }

        para (i = 0; i < 20; i++)
        {
            escreva("Lendo vetor[", i, "] = ", vetor[i], "\n")
            soma = soma + vetor[i]
        }

        escreva("\nSoma = ", soma, "\n")

    }
}
  1. Implemente o código ao lado em https://portugol.dev/
  2. No código ao lado onde está o conceito de localidade espacial?

Cache Miss

6. Localidade e Desempenho

programa
{
    funcao inicio()
    {
        inteiro vetor[1000]
        inteiro ordem[20]
        inteiro i
        inteiro soma = 0

        para (i = 0; i < 1000; i++)
        {
            vetor[i] = i
        }

        ordem[0] = 10
        ordem[1] = 500
        ordem[2] = 3
        ordem[3] = 700
        ordem[4] = 25
        ordem[5] = 900
        ordem[6] = 1
        ordem[7] = 450
        ordem[8] = 100
        ordem[9] = 800
        ordem[10] = 2
        ordem[11] = 600
        ordem[12] = 30
        ordem[13] = 950
        ordem[14] = 4
        ordem[15] = 300
        ordem[16] = 50
        ordem[17] = 750
        ordem[18] = 5
        ordem[19] = 999

        para (i = 0; i < 20; i++)
        {
            escreva("Lendo vetor[", ordem[i], "] = ", vetor[ordem[i]], "\n")
            soma = soma + vetor[ordem[i]]
        }

        escreva("\nSoma = ", soma, "\n")
    }
}
  1. Implemente o código ao lado em https://portugol.dev/
  2. No código ao lado onde podemos identificar o conceito de cache miss?

  • Dos exemplos anteriores

    • Qual reaproveita posições próximas?

    • Qual reaproveita o mesmo dado?

    • Qual tende a piorar cache?

6. Localidade e Desempenho

  • Exemplo 1: Consumo memória com C

6. Localidade e Desempenho

#include <stdio.h>
#include <stdlib.h>
#include <time.h>

#define TAM 10000000 //10 milhões de elementos
#define REP 20

int main() {
    printf("Tamanho do int: %zu bytes\n", sizeof(int));
    printf("Tamanho dos elementos: %d\n", TAM);

    int *vetor = malloc(TAM * sizeof(int));
    int *ordem = malloc(TAM * sizeof(int));

    if (vetor == NULL || ordem == NULL) {
        printf("Erro ao alocar memoria\n");
        free(vetor);
        free(ordem);
        return 1;
    }

    printf("%p\n", vetor); // posições de memoria
    printf("%p\n", ordem);

    for (int i = 0; i < TAM; i++) {
        vetor[i] = i;
        ordem[i] = (i * 37) % TAM;
    }

    volatile long long soma = 0;
    clock_t inicio, fim;

    // SEQUENCIAL
    inicio = clock();

    for (int r = 0; r < REP; r++) {
        for (int i = 0; i < TAM; i++) {
            soma += vetor[i];
        }
    }

    fim = clock();
    double tempo_seq = (double)(fim - inicio) / CLOCKS_PER_SEC;

    // ALEATORIO
    soma = 0;
    inicio = clock();

    for (int r = 0; r < REP; r++) {
        for (int i = 0; i < TAM; i++) {
            soma += vetor[ordem[i]];
        }
    }

    fim = clock();
    double tempo_rand = (double)(fim - inicio) / CLOCKS_PER_SEC;

    printf("Sequencial: %.6f s\n", tempo_seq);
    printf("Aleatorio : %.6f s\n", tempo_rand);

    free(vetor); //Liberar o espaço de memória
    free(ordem);

    return 0;
}

  • Exemplo 2: Consumo memória com C

6. Localidade e Desempenho

#include <stdio.h>
#include <stdlib.h>
#include <time.h>

#define TAM 10000000
#define REP 10

int main() {
    printf("Tamanho do int: %zu bytes\n", sizeof(int));

    double memoria_um_vetor = (TAM * sizeof(int)) / (1024.0 * 1024.0);
    double memoria_total = (2 * TAM * sizeof(int)) / (1024.0 * 1024.0);

    printf("Memoria de um vetor: %.2f MB\n", memoria_um_vetor);
    printf("Memoria total estimada: %.2f MB\n\n", memoria_total);

    int *vetor = malloc(TAM * sizeof(int));
    int *ordem = malloc(TAM * sizeof(int));

    if (vetor == NULL || ordem == NULL) {
        printf("Erro ao alocar memoria.\n");
        free(vetor);
        free(ordem);
        return 1;
    }

    printf("Endereco vetor: %p\n", (void *)vetor);
    printf("Endereco ordem: %p\n\n", (void *)ordem);

    clock_t inicio_init = clock();

    for (int i = 0; i < TAM; i++) {
        vetor[i] = i;
        ordem[i] = (i * 37) % TAM;
    }

    clock_t fim_init = clock();
    double tempo_init = (double)(fim_init - inicio_init) / CLOCKS_PER_SEC;

    printf("Inicializacao concluida.\n");
    printf("Tempo de inicializacao: %.6f s\n\n", tempo_init);

    volatile long long soma = 0;
    clock_t inicio, fim;

    // -----------------------------
    // FASE 1 - ACESSO SEQUENCIAL
    // -----------------------------
    printf("Iniciando fase sequencial...\n");

    inicio = clock();

    for (int r = 0; r < REP; r++) {
        for (int i = 0; i < TAM; i++) {
            soma += vetor[i];
        }
        printf("  Sequencial: repeticao %d de %d concluida\n", r + 1, REP);
    }

    fim = clock();
    double tempo_seq = (double)(fim - inicio) / CLOCKS_PER_SEC;

    printf("Fase sequencial concluida.\n");
    printf("Soma sequencial: %lld\n", soma);
    printf("Tempo sequencial: %.6f s\n\n", tempo_seq);

    // -----------------------------
    // FASE 2 - ACESSO ALEATORIO
    // -----------------------------
    soma = 0;
    printf("Iniciando fase aleatoria...\n");

    inicio = clock();

    for (int r = 0; r < REP; r++) {
        for (int i = 0; i < TAM; i++) {
            soma += vetor[ordem[i]];
        }
        printf("  Aleatorio: repeticao %d de %d concluida\n", r + 1, REP);
    }

    fim = clock();
    double tempo_rand = (double)(fim - inicio) / CLOCKS_PER_SEC;

    printf("Fase aleatoria concluida.\n");
    printf("Soma aleatoria: %lld\n", soma);
    printf("Tempo aleatorio: %.6f s\n\n", tempo_rand);

    // -----------------------------
    // COMPARACAO FINAL
    // -----------------------------
    printf("Resumo final:\n");
    printf("Tempo sequencial: %.6f s\n", tempo_seq);
    printf("Tempo aleatorio : %.6f s\n", tempo_rand);

    if (tempo_seq > 0) {
        printf("Aleatorio / Sequencial = %.2f vezes\n", tempo_rand / tempo_seq);
    }

    free(vetor);
    free(ordem);

    return 0;
}

Aula 9

Capítulo 7 - Sistema Operacional

Kernel e Modos de Execução

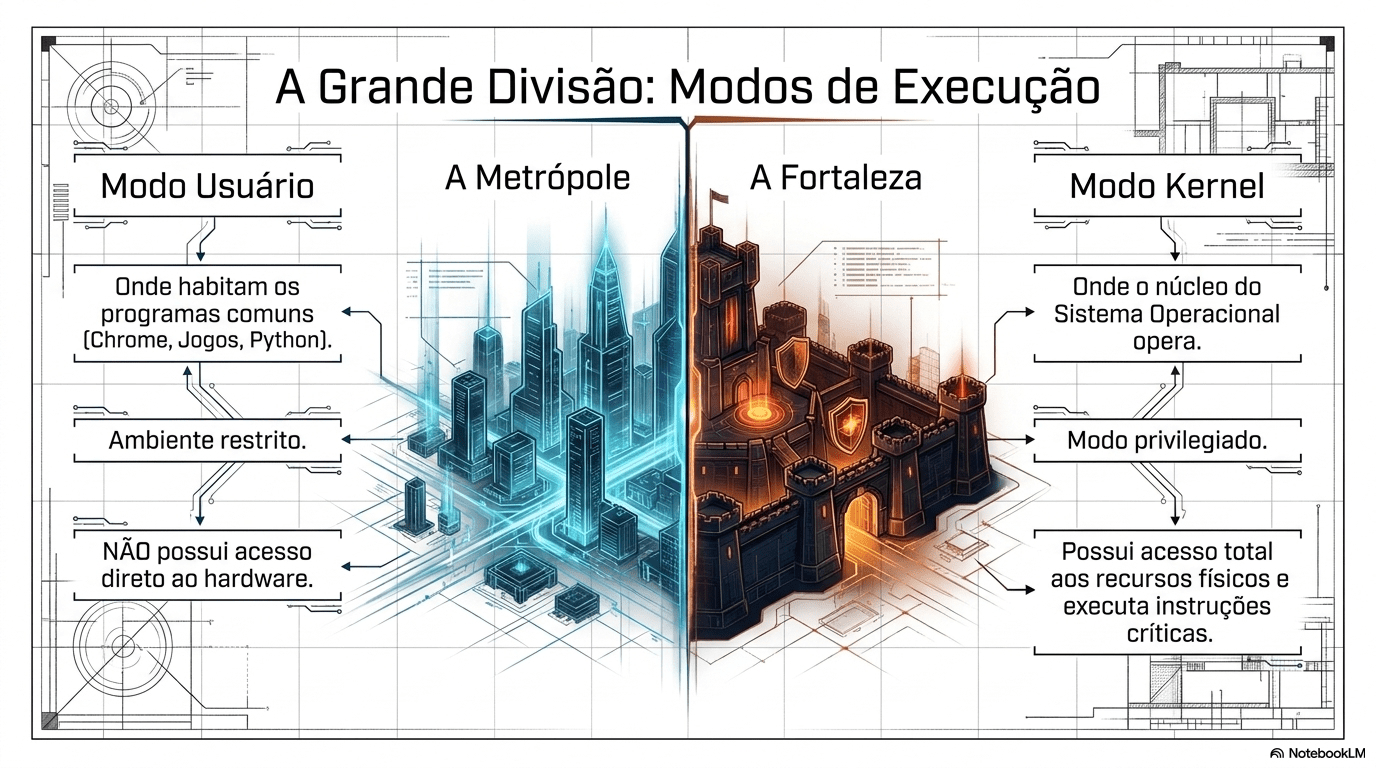

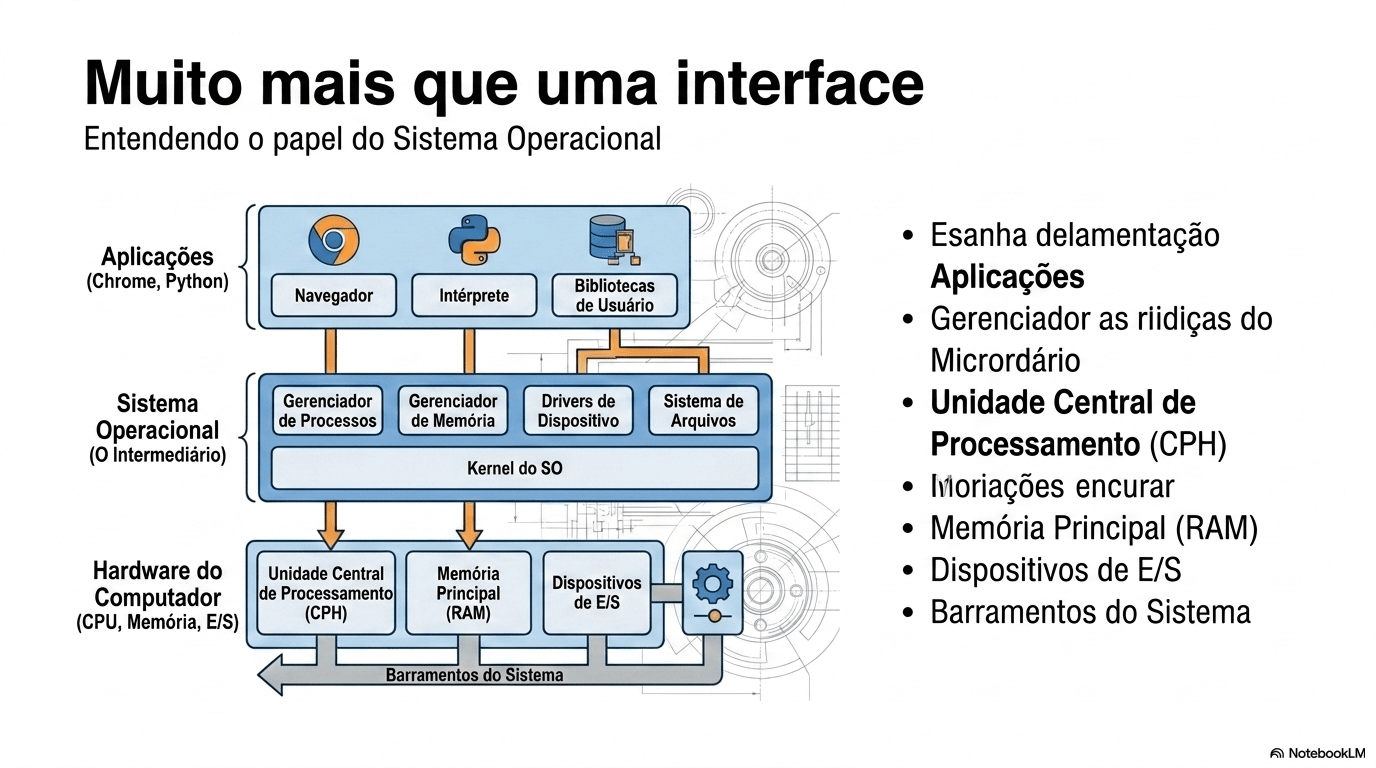

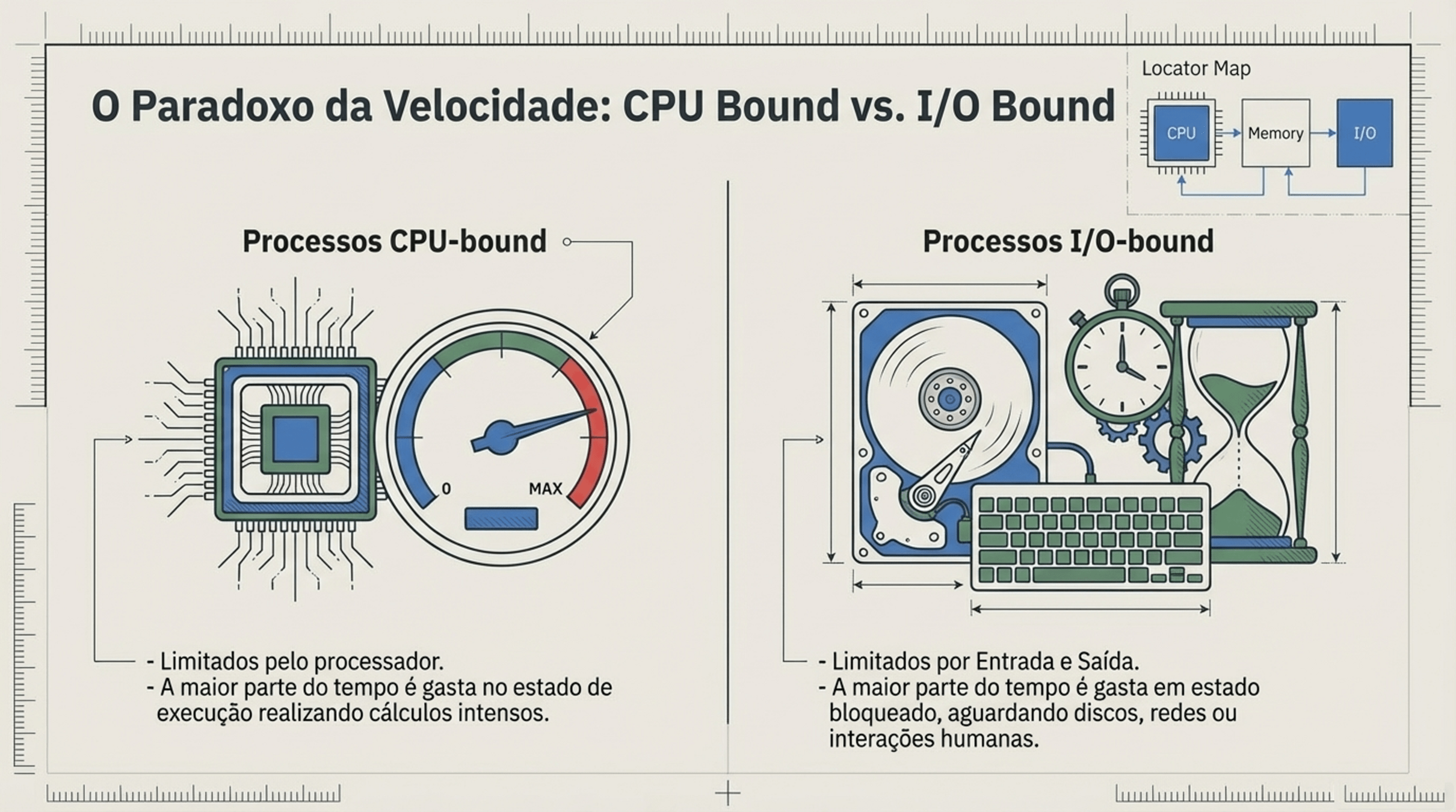

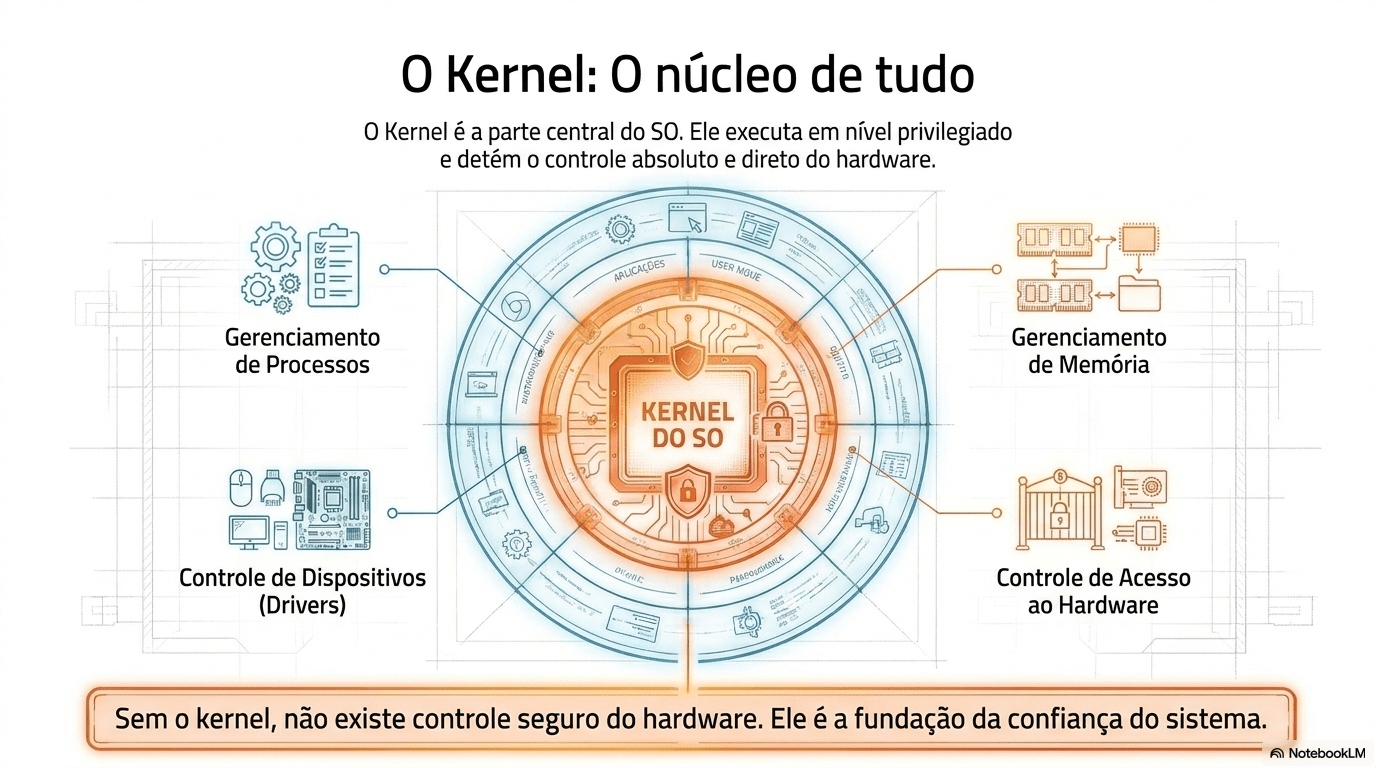

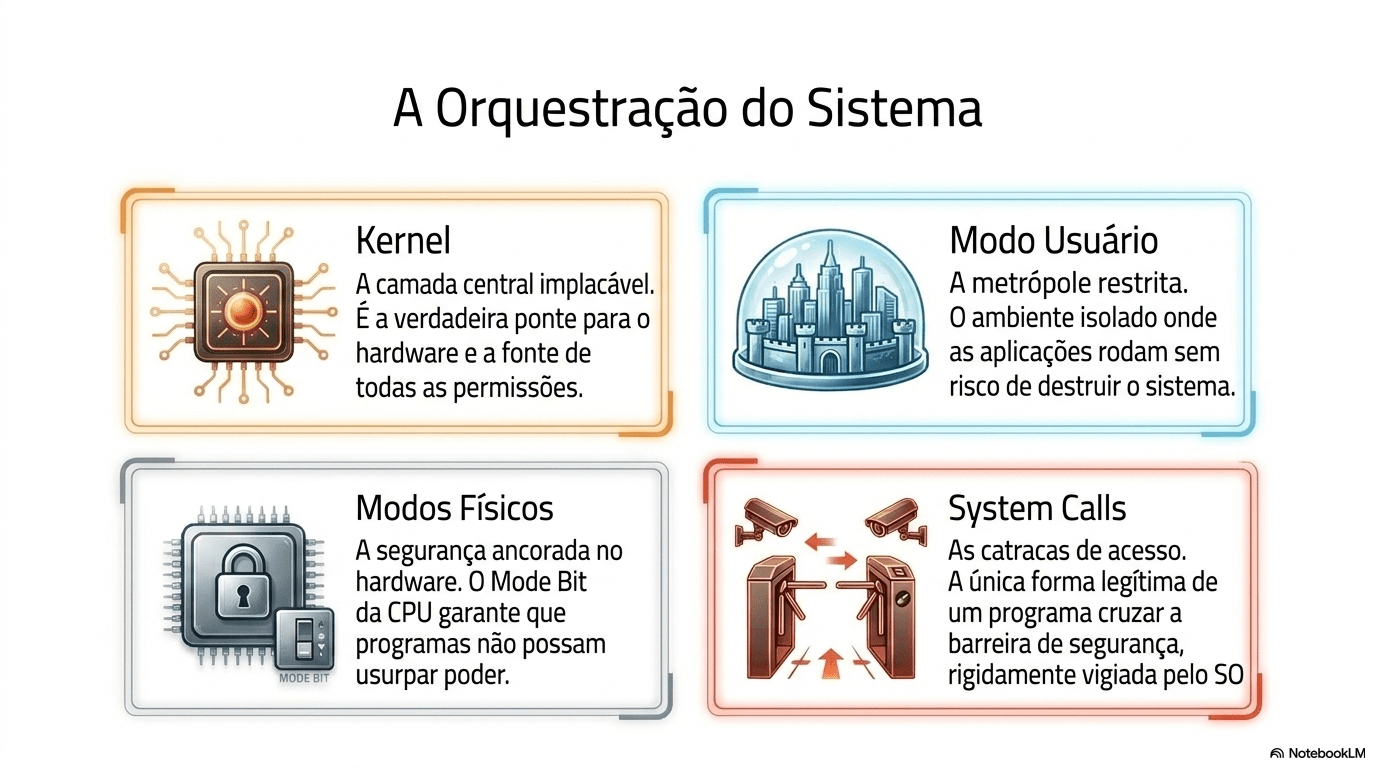

7. Sistema Operacional

🧠 Código não é lento só por “fazer muita conta”. Muitas vezes ele é lento porque acessa mal a memória.



📌 Ideia central
O processador é rápido, mas depende de dados chegarem rápido. Quando o padrão de acesso à memória é ruim, o desempenho despenca.

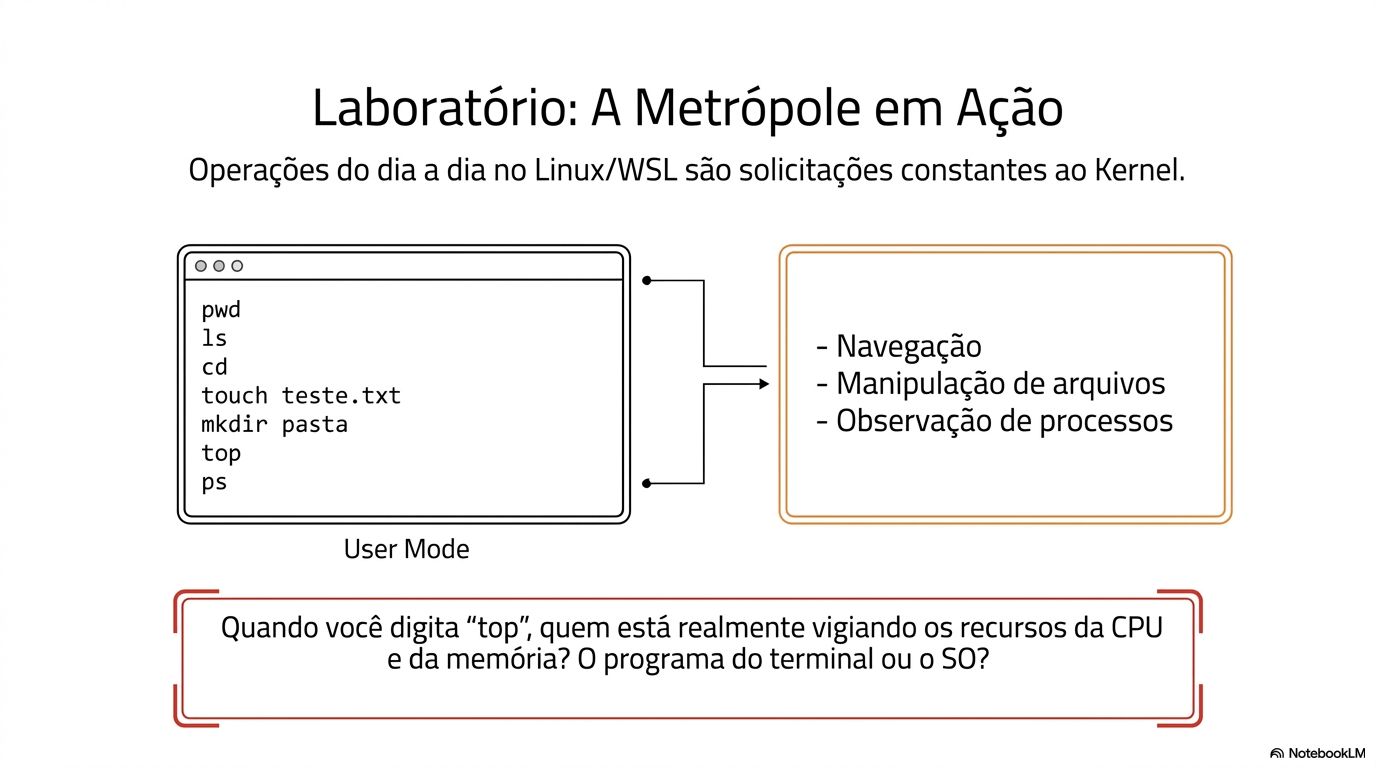

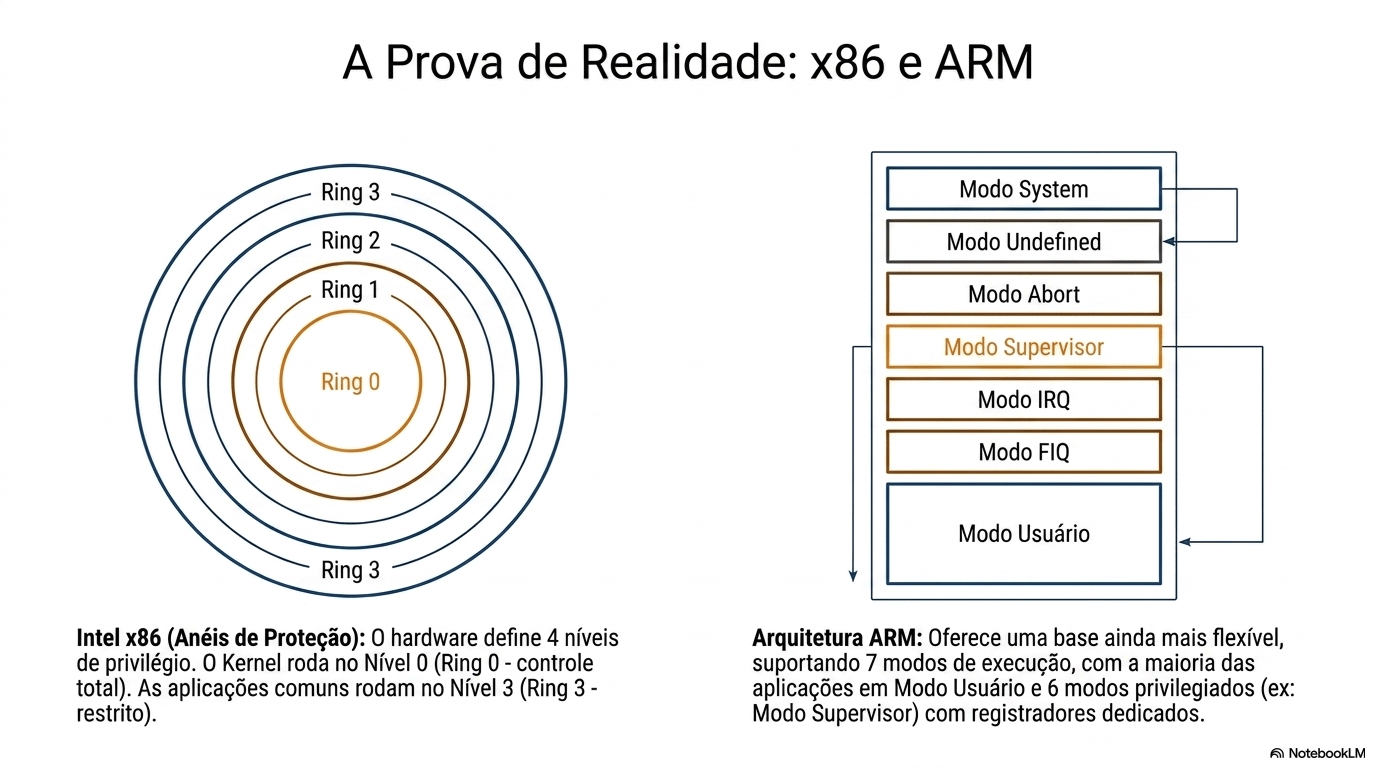

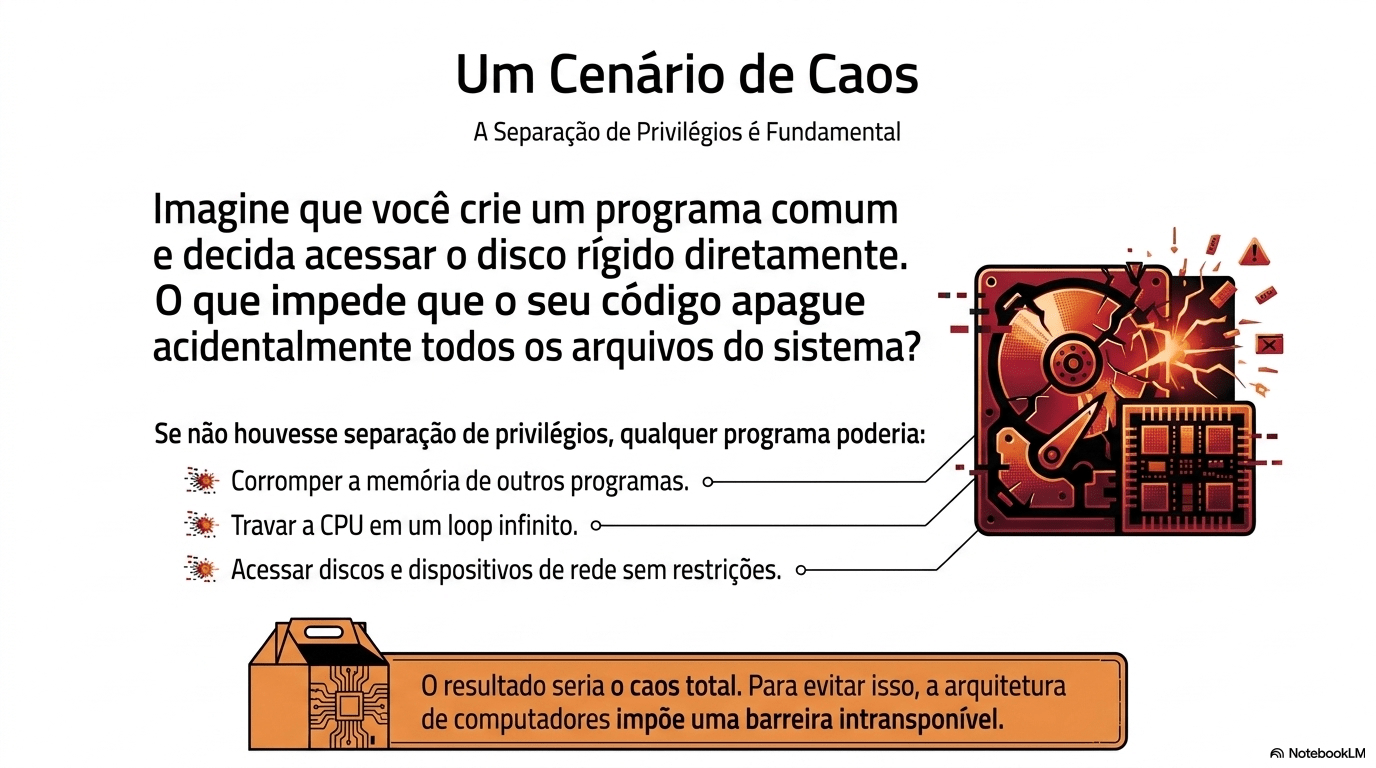

7. Sistema Operacional

7. Sistema Operacional

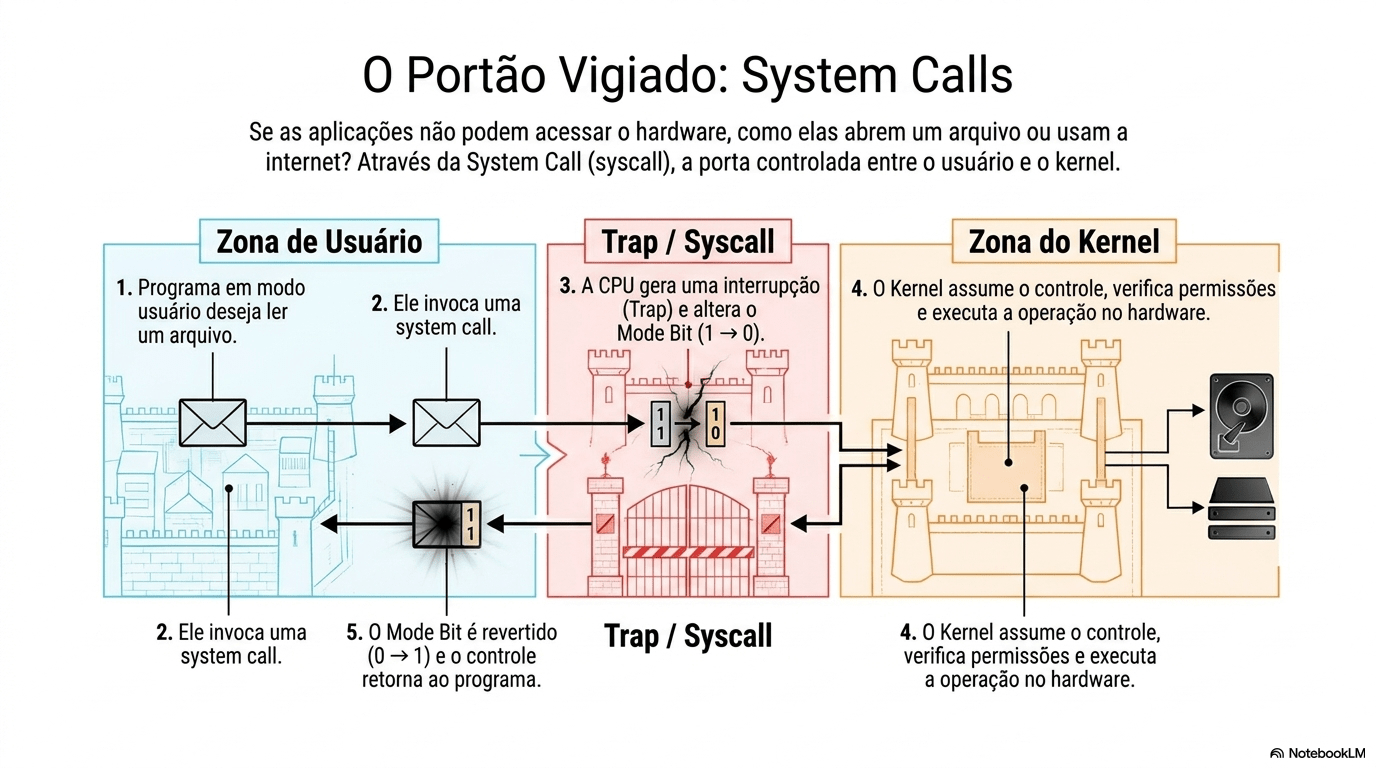

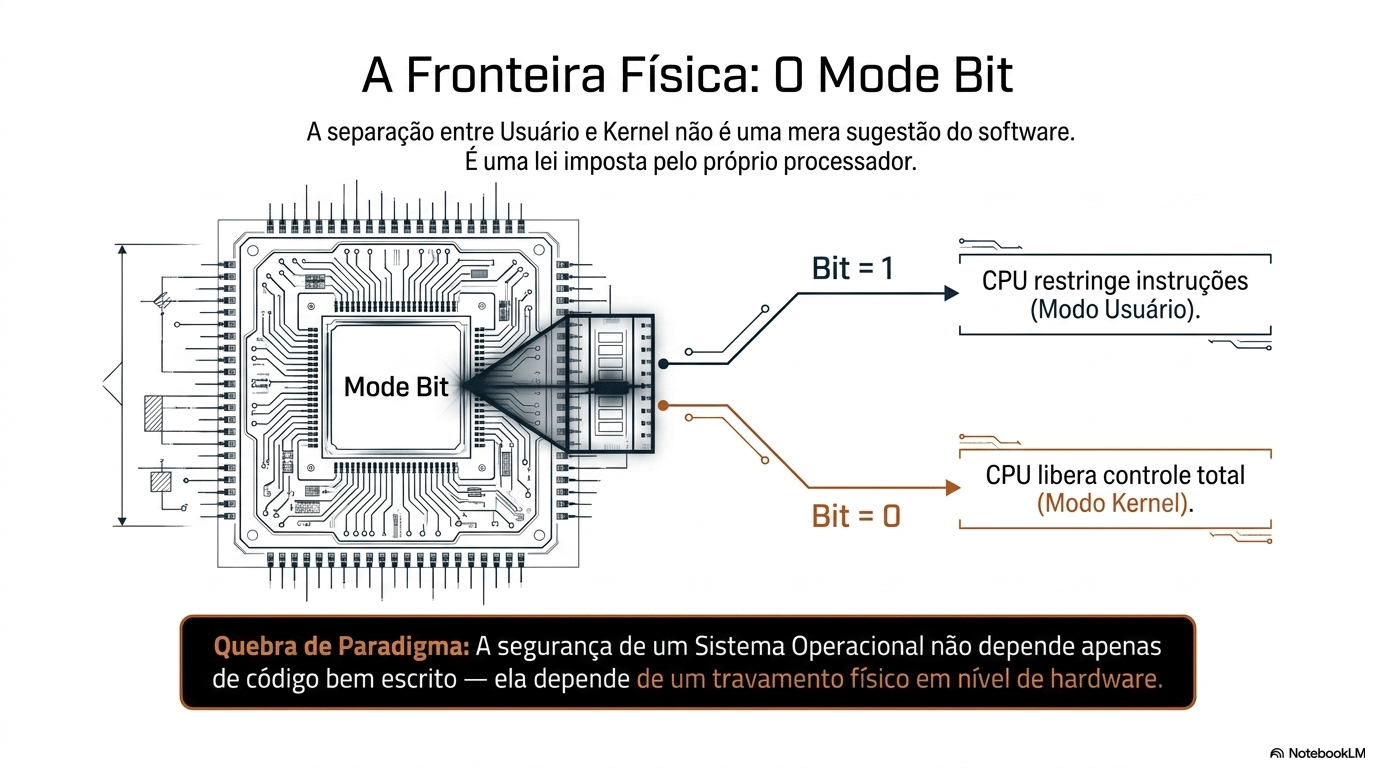

7. Sistema Operacional

7. Sistema Operacional

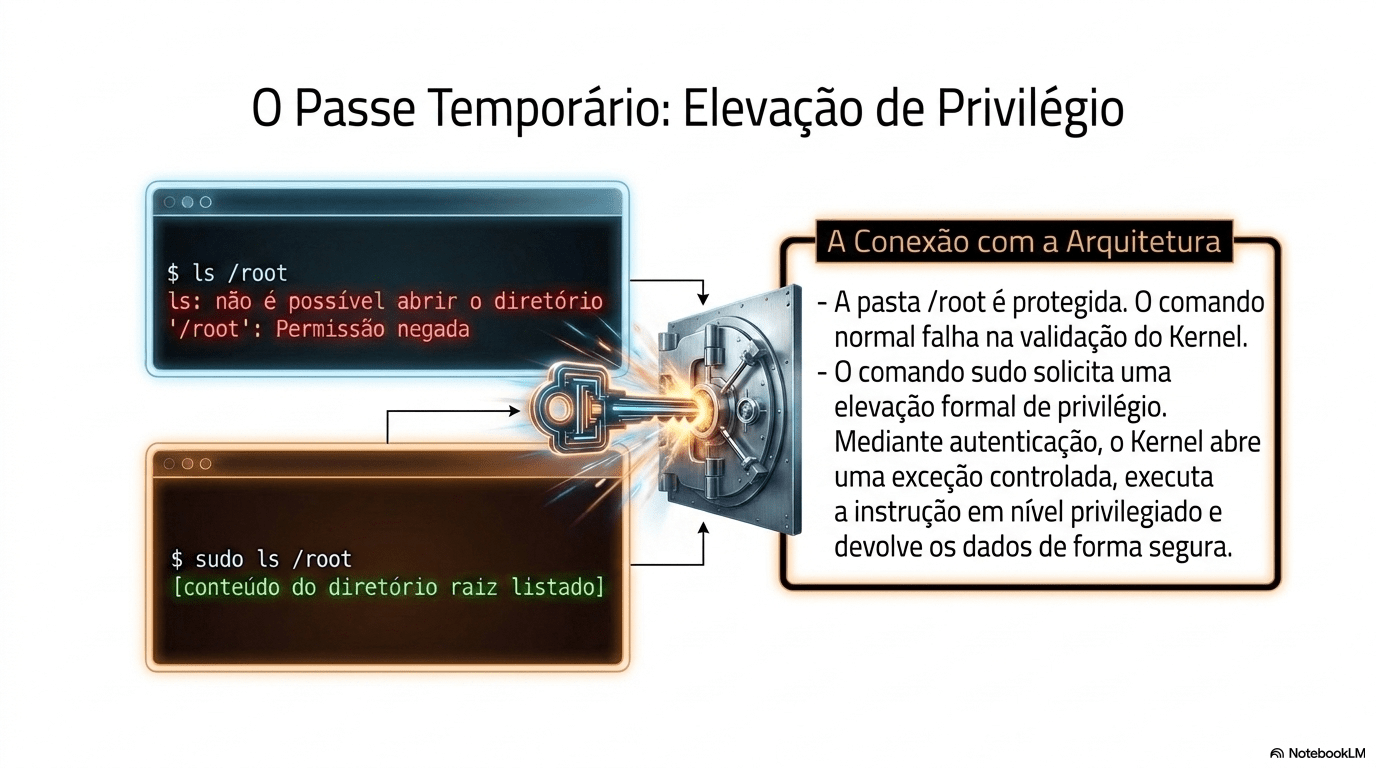

7. Sistema Operacional

7. Sistema Operacional

7. Sistema Operacional

7. Sistema Operacional

Resposta: O Kernel coleta os dados físicos e os entrega ao programa

7. Sistema Operacional

tasklist
Get-Process

No Windows vamos verificar processos:

Como salvar a saída de um programa em arquivo?

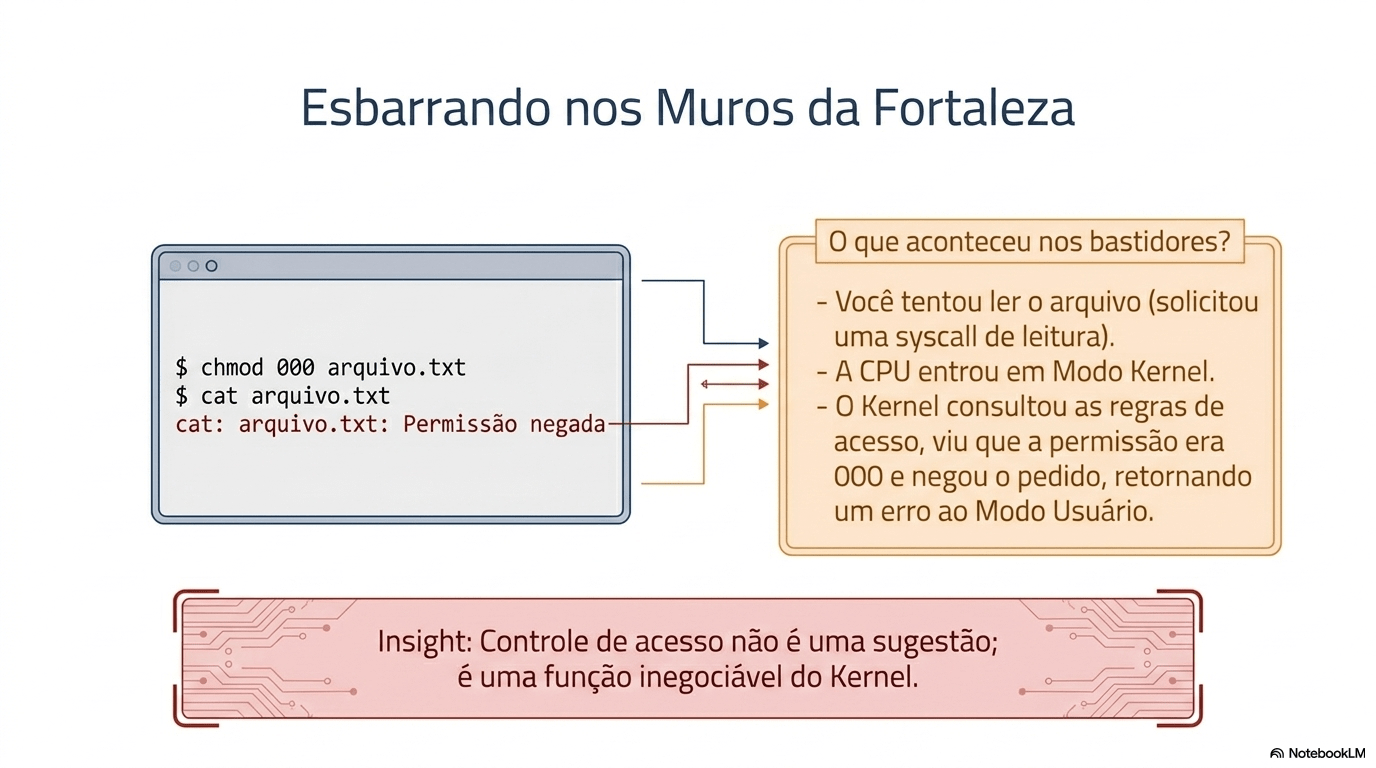

icacls arquivo.txt /deny Todos:R
type arquivo.txt (no CMD) ou Get-Content arquivo.txt (No PowerShell)

Como alterar a permissão de um arquivo:

Agora experimente abrir o terminal no modo administrador e ler o arquivo.

icacls arquivo.txt /remove:d Todos
commando > arquivo

7. Sistema Operacional

7. Sistema Operacional

7. Sistema Operacional

Arquitetura e Organização de Computadores

By Vanilton Pinheiro

Arquitetura e Organização de Computadores

Formar profissionais que entendem a base física e arquitetural da computação, capazes de analisar gargalos, tomar decisões técnicas conscientes e dialogar com infraestrutura, cloud e desempenho com propriedade.

  • 114

More from Vanilton Pinheiro
