登山記錄與地圖
小腳丫第十四屆初階訓練營
講者：楊伯安
prodigy130@ Flickr CC-BY-NC-ND 2.0
LICENSE: CC-BY-NC
迷路
Sebastian Rieger @ Flickr CC-BY-SA 2.0
登山口我知道...
我只是跟著走
Bettina Neuefeind @ Flickr CC-BY-NC-SA 2.0
不知不覺就迷路了
不知不覺就天黑了
Humphrey King @ Flickr CC-BY-SA 2.0
Where am I?
觀察
↓
區域限縮
（產生預期）
↓
定位
（核對）
↓
↓
joe buzzica@Flickr CC-BY-NC-SA 2.0
英駕駛竟傻傻跟著導航開進河裡
卡馬森警方表示，還好車上駕駛幸運逃脫，並發推特幽默表示，「當你靠近水邊時，請記住，你的衛星導航不會告訴你有危險！」

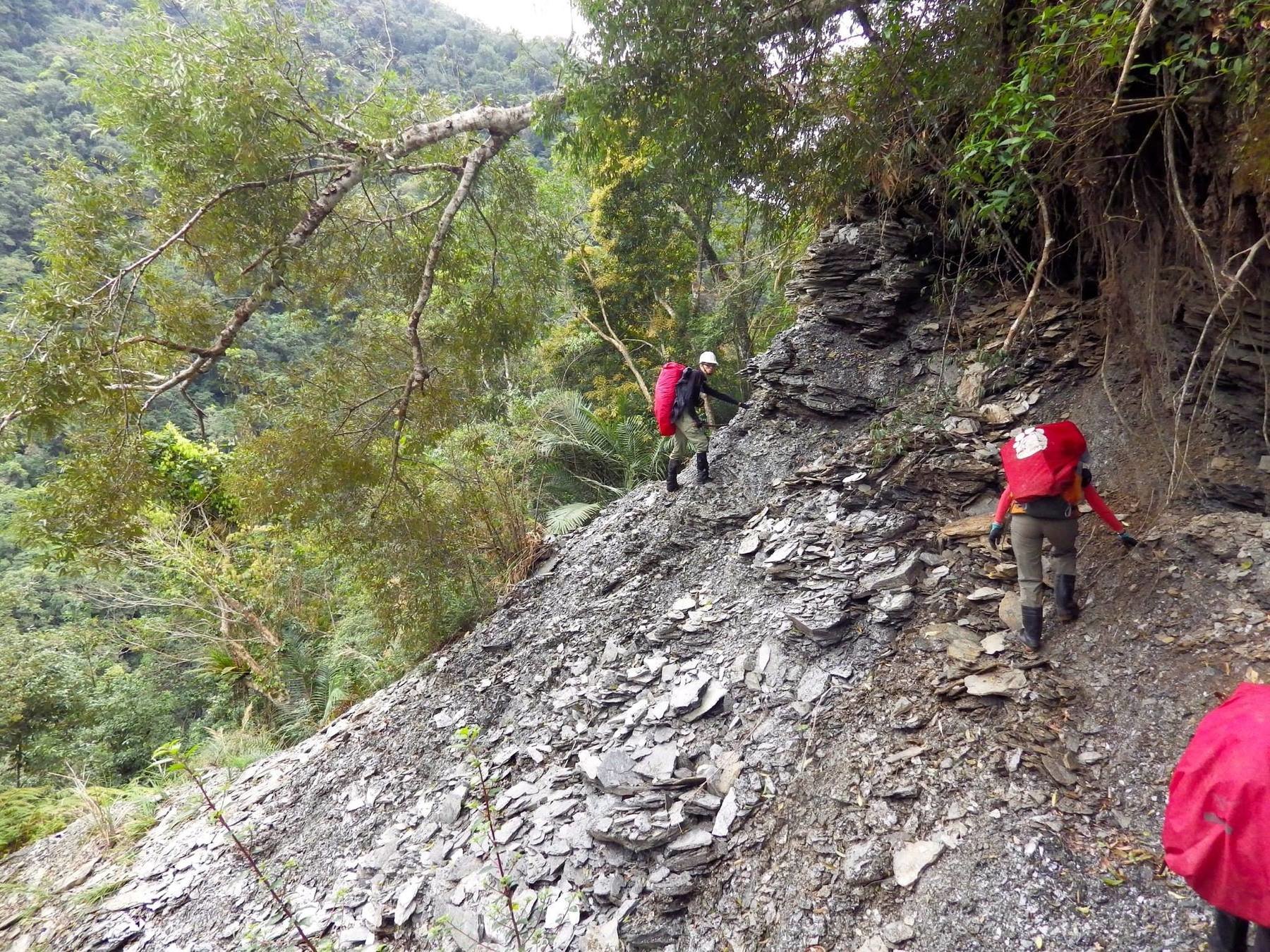

「當你靠近崩壁時，請記住，你的衛星導航不會告訴你有危險！」
藉由地圖、登山記錄
-
比對地形是否符合期待
- 比對時間是否符合期待
- 觀察
- 區域限縮
- 累積經驗
行進間
方位
- 我要去的地方在哪個方向？
- 我在山的哪側？
- 這是在規劃中的路線嗎？
時間
- 要走多久才會到...
- 哪時候天黑
過夜
- 睡哪裡？
- 食物、飲水、頭燈
撤退
- B計畫？

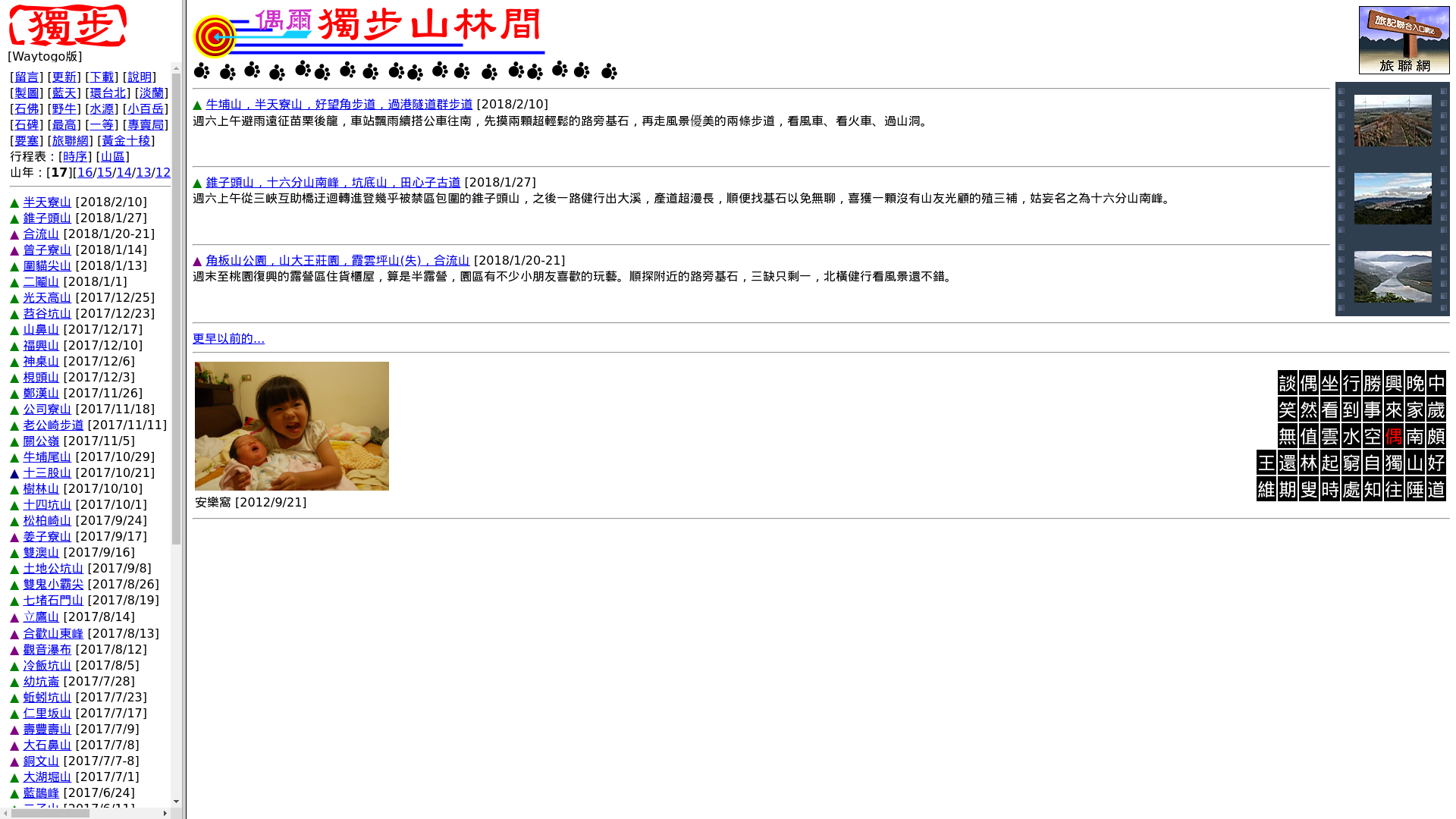

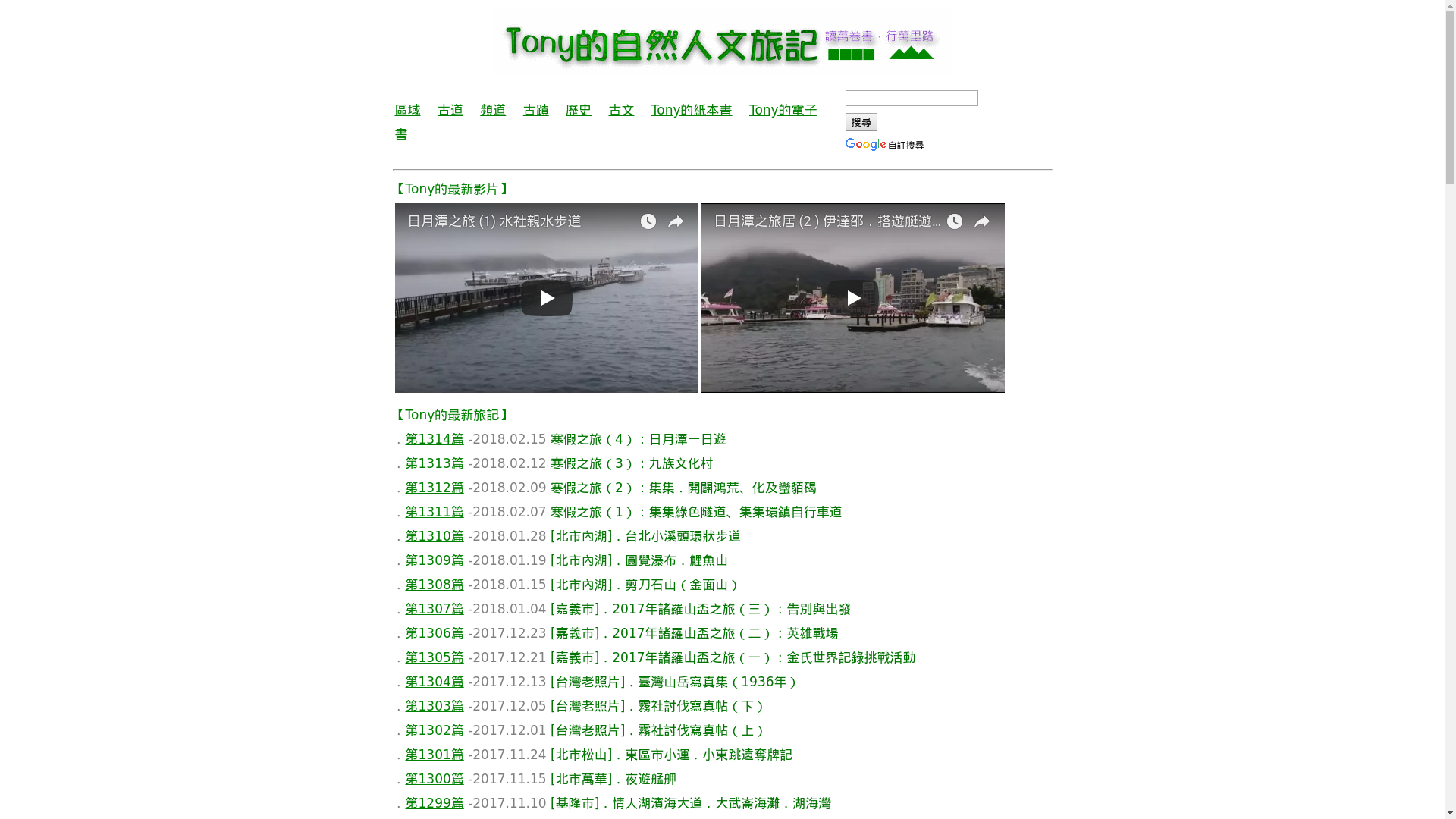

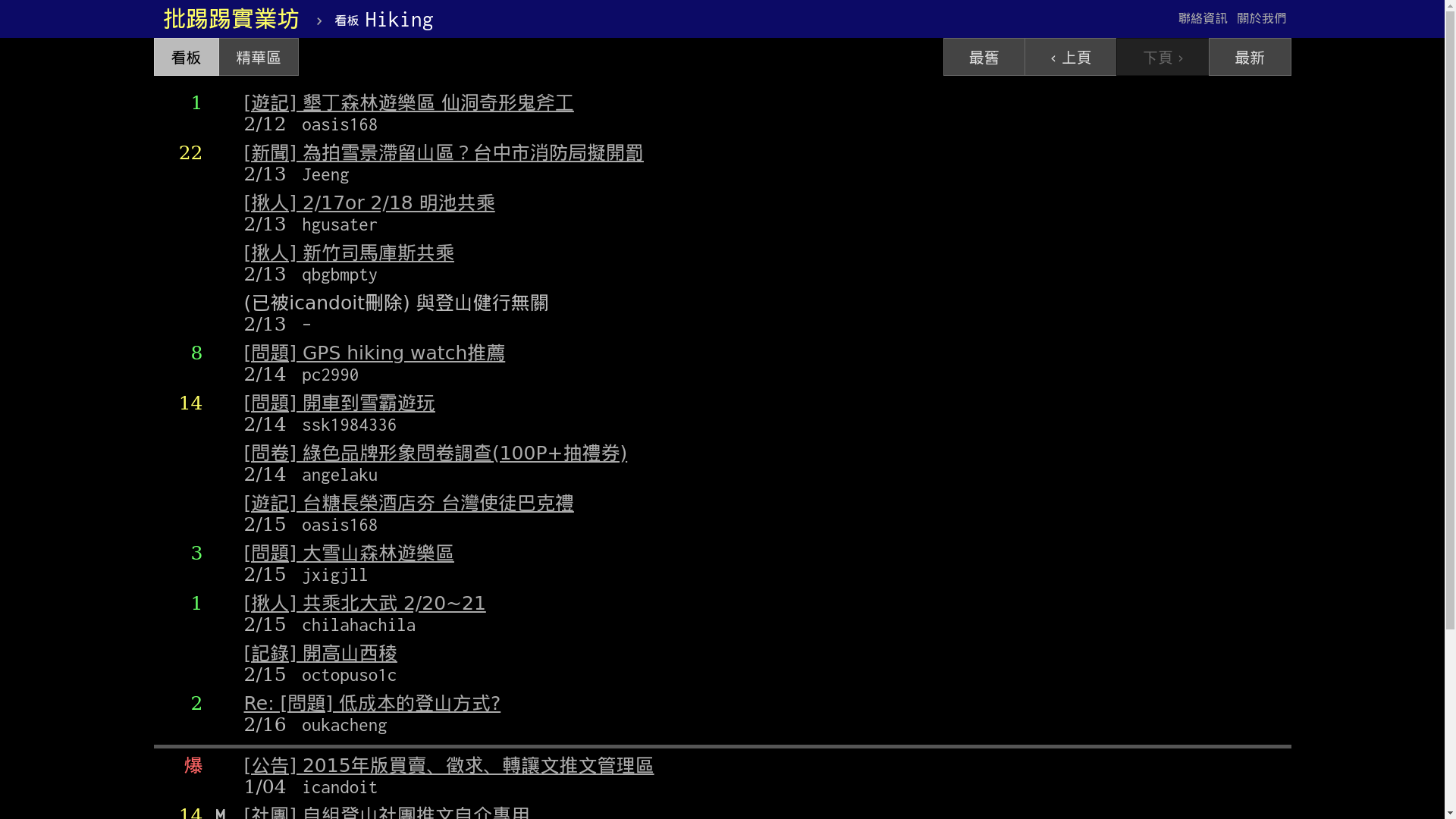

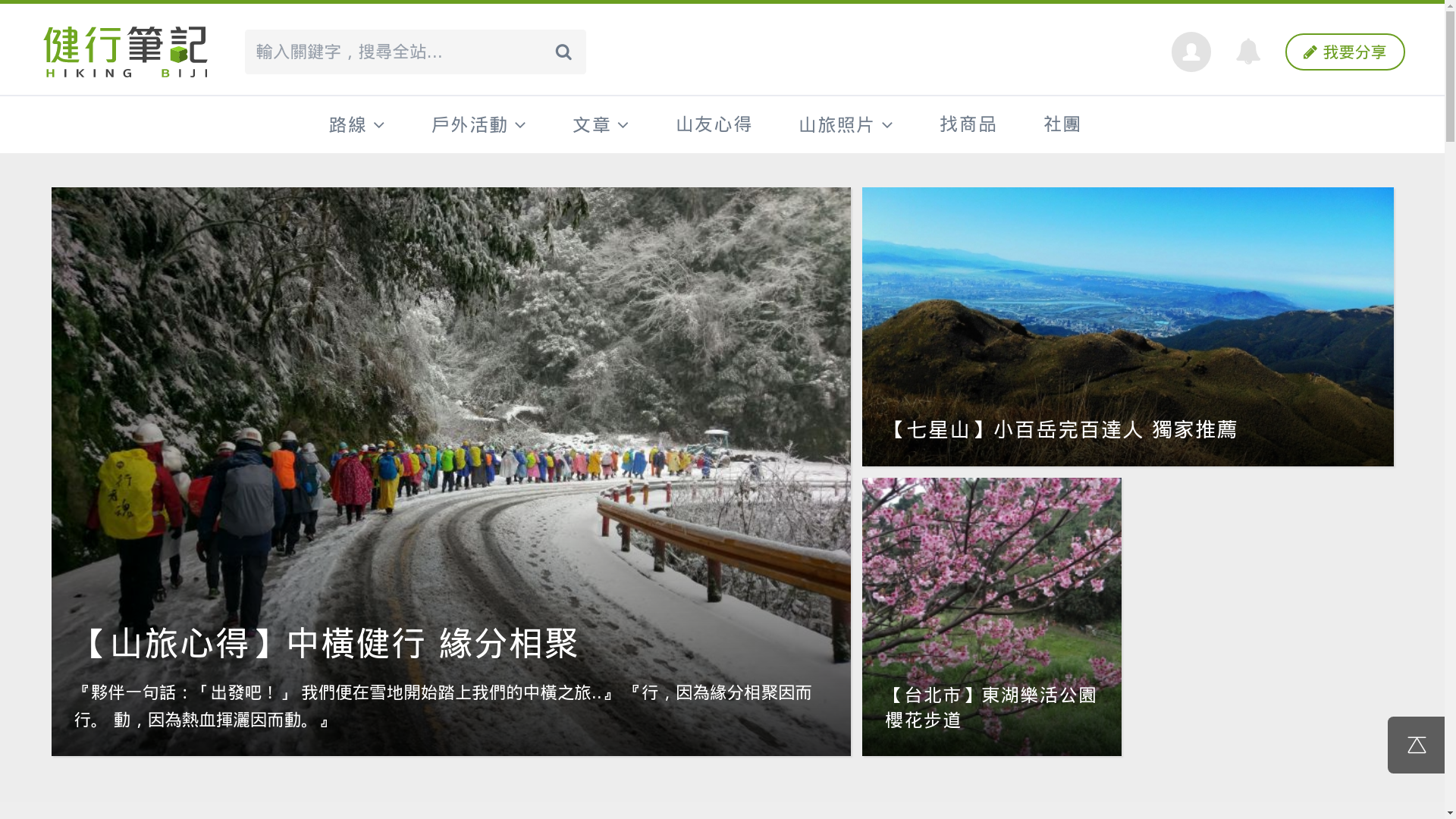

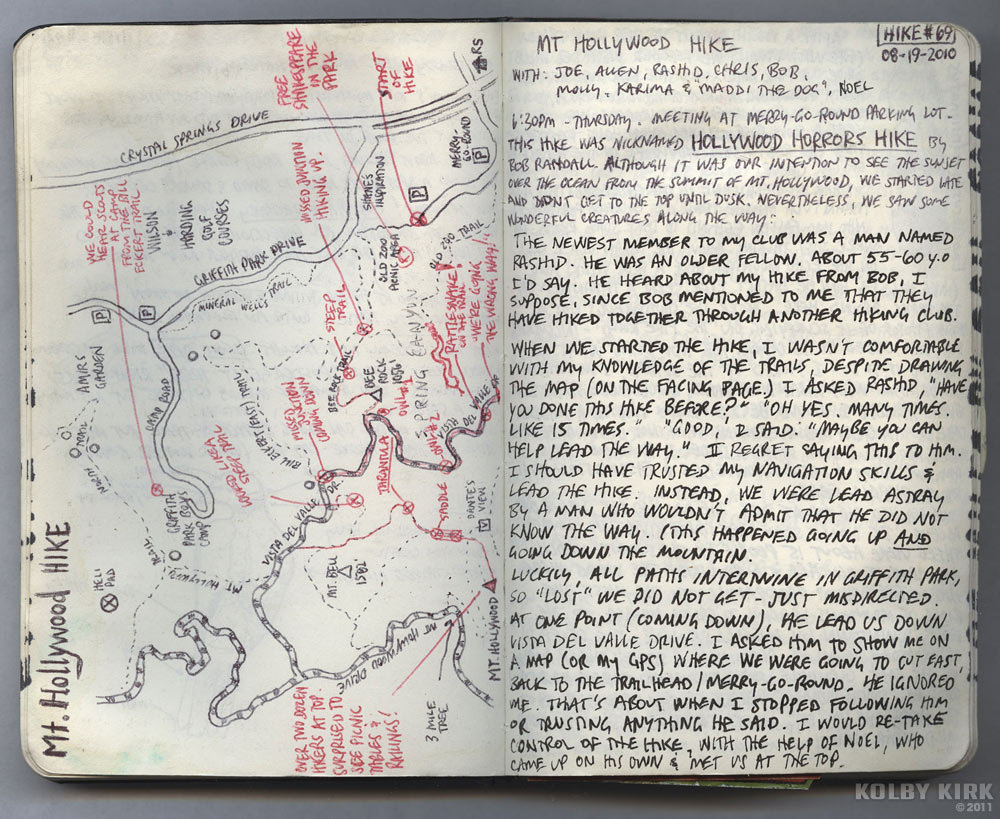

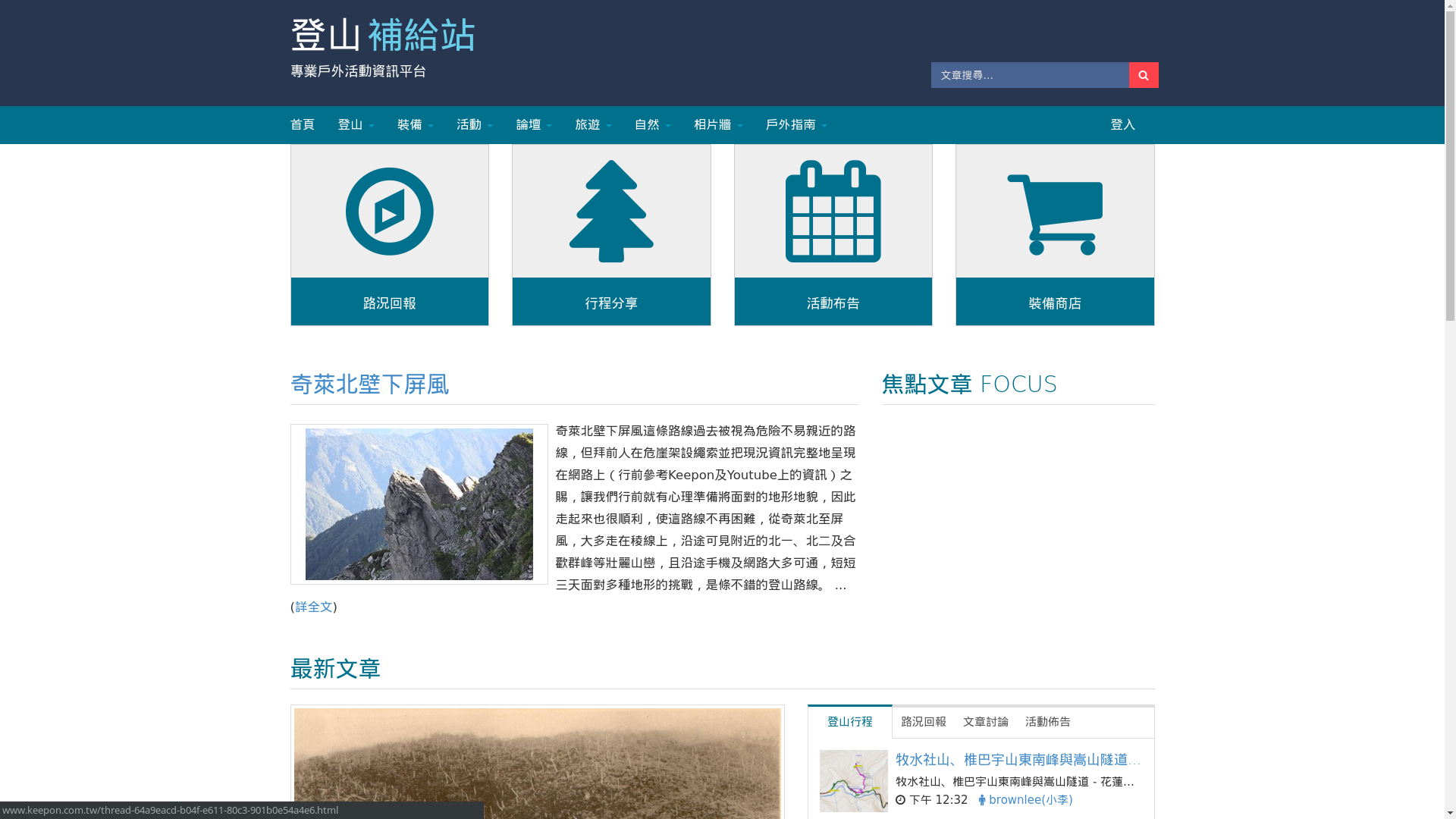

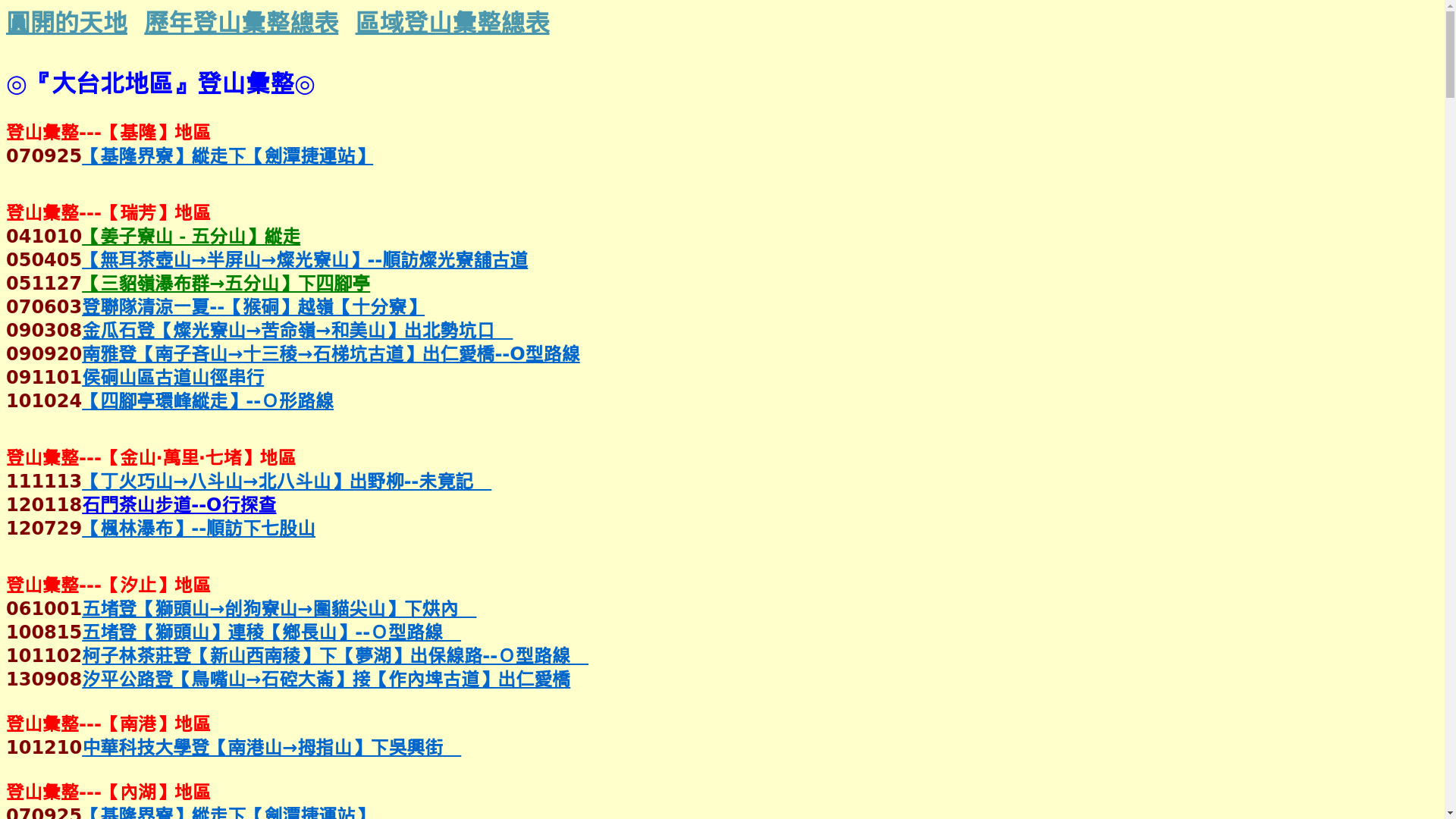

登山紀錄
Kolby @ Flickr CC BY NC ND 2.0
Title Text
Title Text
行程
- 單攻
- O型
- A進B出
裝備
- 輕裝
- 重裝
述語
位置
- 左岸、右岸
行進方式
- 扶手欄杆
- 警戒線
行進速度
- 輕裝平路
- 水平速度約 3~5 km/hr
- 爬昇速度約 300 m/hr
- 重裝陡上
- 水平速度約 1.6~3 km/hr
- 爬昇速度約 150 m/hr
- 密林（要鑽、要砍）
- 速度再乘上 1/4或 1/3
整理重點
- 時間
- 營地
- 路況
- 印在地圖背面
- 小卡
地圖
Vern @ Flickr CC BY NC ND 2.0
地圖
- 類型︰登山者略圖、地形圖、模形圖、導遊圖
- 工具︰地圖產生器、GisEditor
地圖怎麼來
地球
↓
大地基準
（TWD 67,TWD 97...）
↓
座標
（經緯度、二度分帶…）
↓
The Earth's gravity field (geoid) as it will be seen by GOCE@ esa
↓
爬山常用座標
- 經緯度
- 度分秒
- 度
- 方格座標（衍生自MGRS）
- TWD 67
- TWD 97

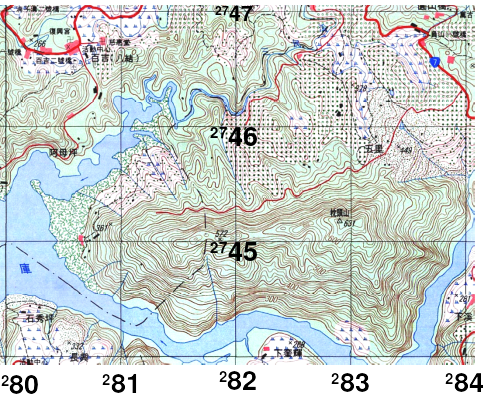

121°
賴錫欽 @ 小腳丫中四階地圖講義
座標查報
賴錫欽 @ 小腳丫中四階地圖講義
比例尺
- 經建圖、上河圖、魯地圖
- 1:25000 (1cm : 25000cm = 0.25km)
- 4公分 = 1公里
- 0.1公分 = 25公尺
- 首曲線 10公尺
- 計曲線 50公尺

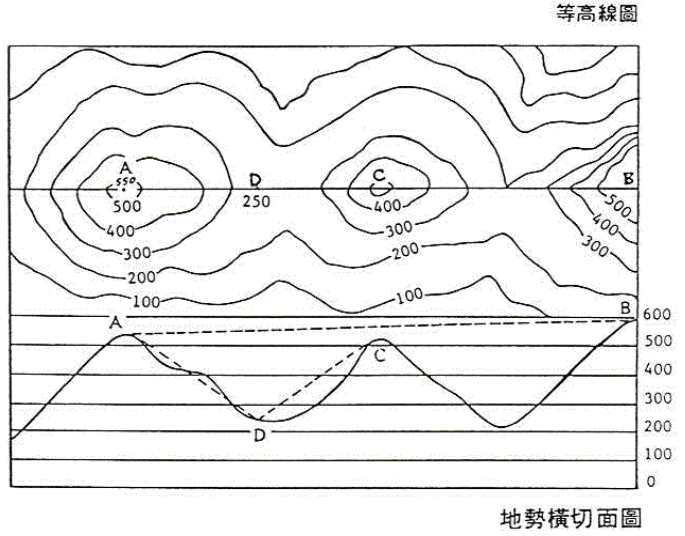

等高線與地型
賴錫欽 @ 小腳丫中四階地圖講義
稜
谷
鞍部

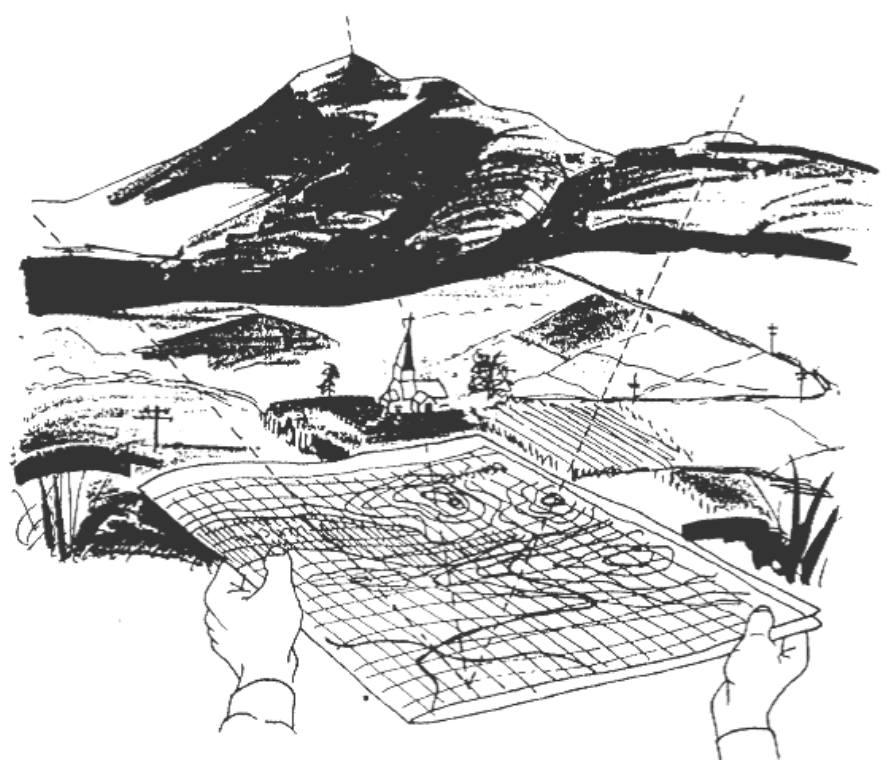

地圖正置

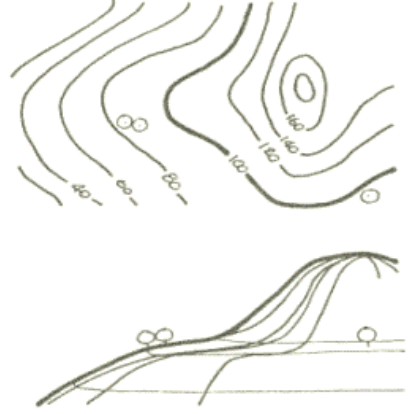

觀察
- 均等坡?
- 不均等坡?

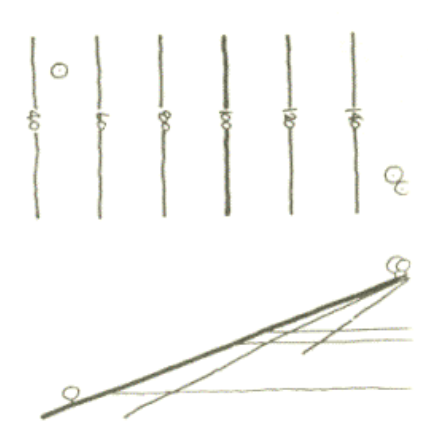

觀察
- 均等坡
- 不均等坡

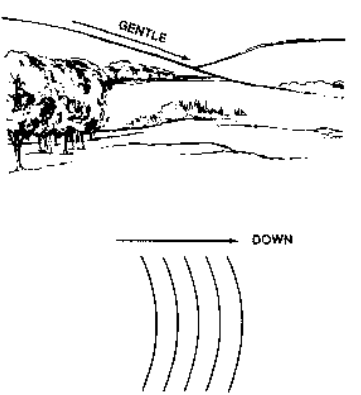

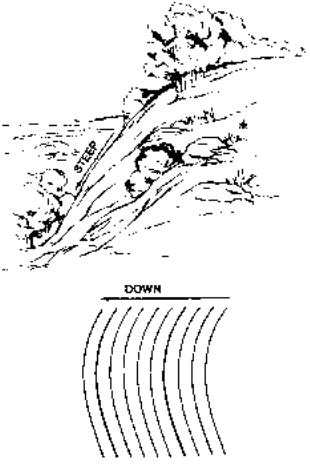

觀察
- 緩坡?
- 陡坡?
觀察
- 緩坡
- 陡坡
再觀察
- 凹坡?
- 凸坡?
再觀察
- 凹坡
- 凸坡
遮蔽
工具介紹
Kimberlie Kohler @ Flickr CC BY SA 2.0

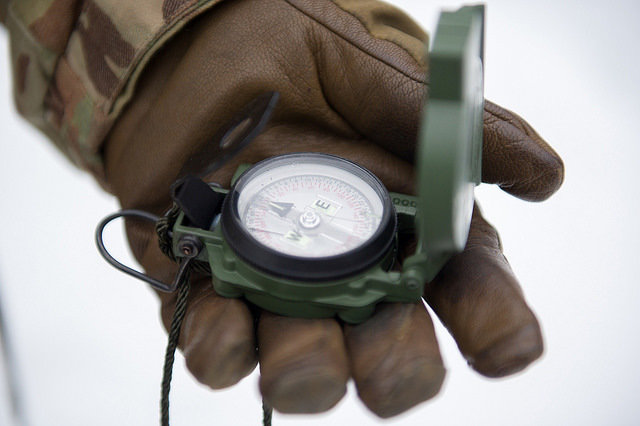

指北針
Tony Roberts@filckr CC BY-NC-SA 2.0
Arctic Warrior@filckr public domain

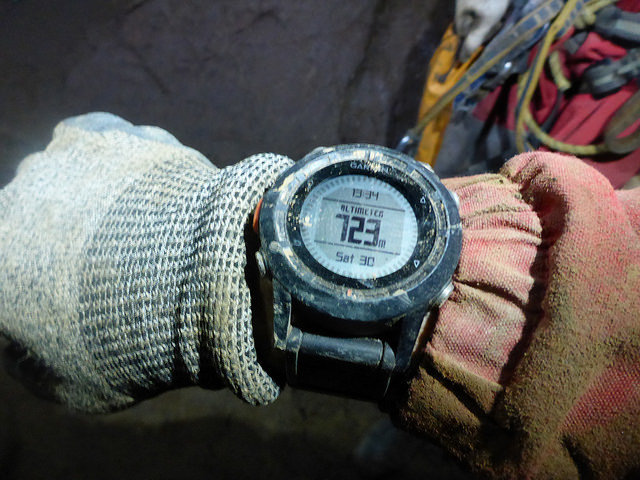

高度計
Roberto Lumbreras@filckr CC BY-NC-SA 2.0
- 氣壓式
- GPS + DEM
- GPS
Android
- 台灣大地座標
- 經緯度、TWD67、TWD97、台電座標轉換
- 台灣大地羅盤
- 簡訊回報地理位置

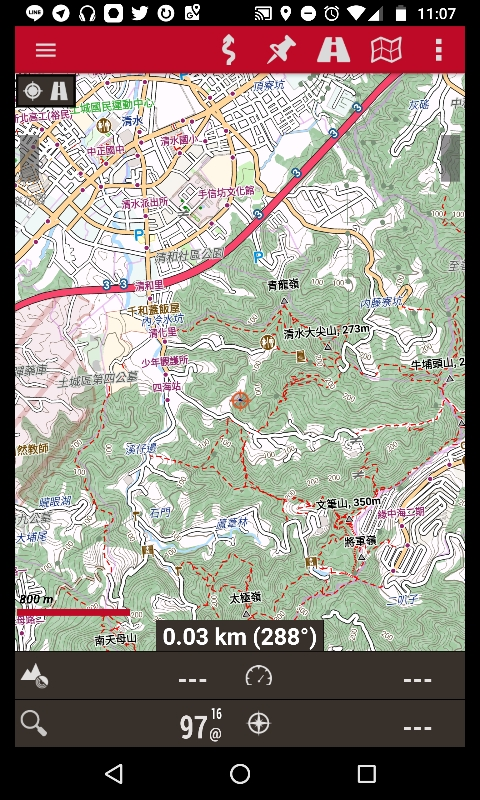

- OruxMaps、綠野遊蹤、Locus Map
- 地圖瀏覽、導航
iOS
- 登山客、hikingbook、綠野遊蹤、Locus Map
- 地圖瀏覽、導航
經建圖
- 內政部地政司為配合國家經濟建設需要，測製國家基本地形圖，內政部於六十五年度訂定臺灣地區土地測量計畫─基本圖測製
- 可由 國土測繪圖資e商城取得
- 民90年完成經建三版
Open Street Map
- www.openstreetmap.org
- 自由而且開源的全球地圖
- 2004年由英國的 Steve Coast 發起
- 開放資料庫授權 (ODbL)方式授權
- OSM地圖經Rudy再製成魯地圖

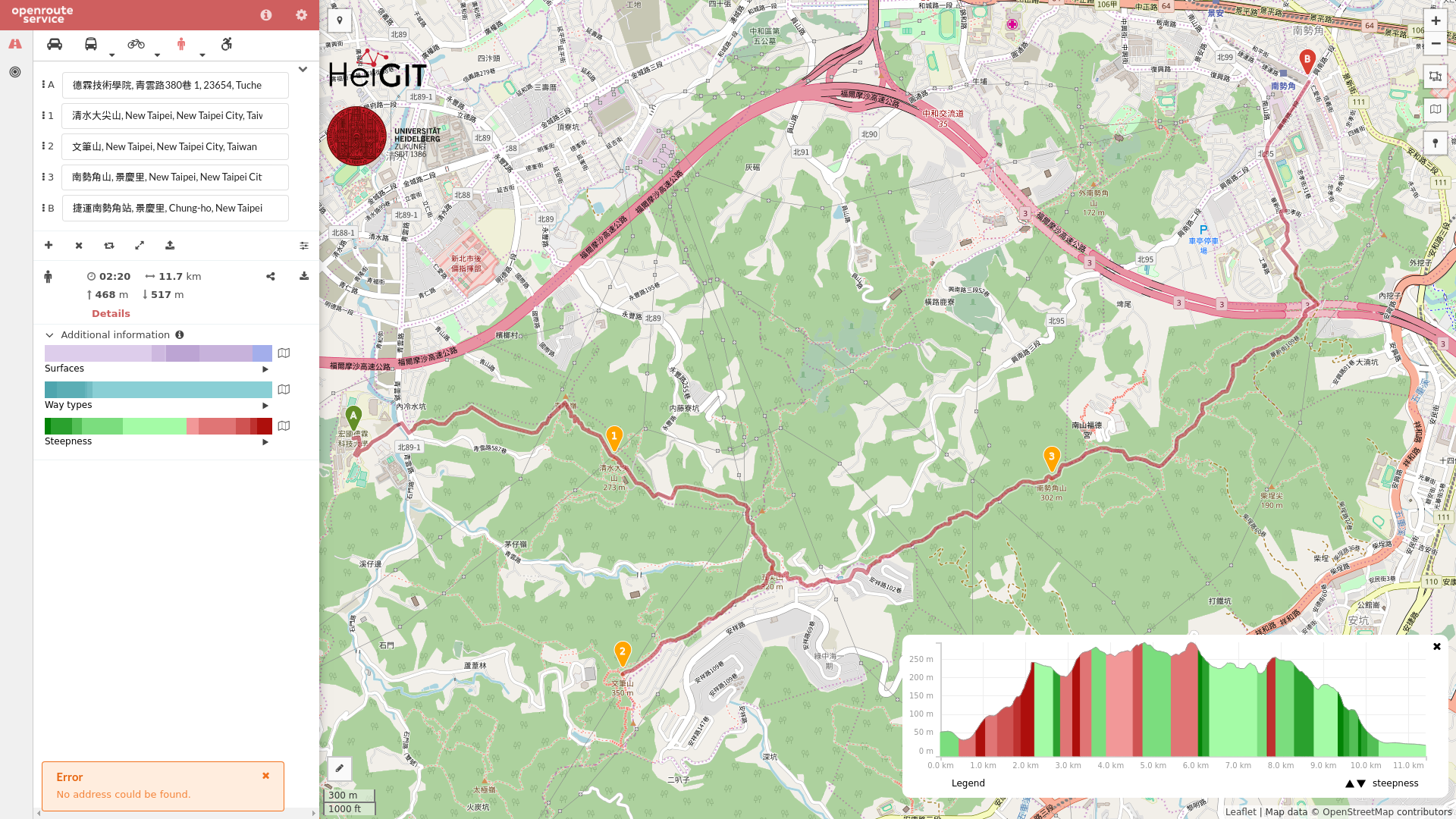

Open Route Service
DEMO
Open Route Service
指北針
森林指北針
- 指北針+量角器
- 現地
- 量行進方向（或視線）跟磁北的夾角
- 地圖
- 量行進方向（或視線）跟方格北的夾角
Tony Roberts@filckr CC BY-NC-SA 2.0
指北針
Sam Sutton@ Flickr CC-BY-NC-SA 2.0
指向線
基本方向線
分度盤
- 可轉動
- 轉動代表量角度
- 讀數看白線刻度
- 不轉動後，角度自動記錄
角度
- 順時針
- 0°~ 360°
- 現地：磁方位角
- 地圖：方格方位角
善用平行線與同位角
基本方向線（平行線）
對齊
操作原理
- 量角度
- 行進線對目標
- 基本方向線對基準（磁北或方格北）
- 轉動分度盤
- 修正磁偏角
- 台灣的磁偏角 ~4度
- 靜到動加速（4）
- 動到靜減速（4）
- 比對
- 轉動身體或指北針
現地→地圖
賴錫欽 @ 小腳丫中四階地圖講義
地圖→現地
賴錫欽 @ 小腳丫中四階地圖講義
後方交會
賴錫欽 @ 小腳丫中四階地圖講義
定位
賴錫欽 @ 小腳丫中四階地圖講義
準備出發
prodigy130@ Flickr CC-BY-NC-ND 2.0
LICENSE: CC-BY-NC
打造我的定位工具組
- 地圖來源（手機、紙本）
- 方位角（手機、指北針、手錶）
- 高度（手機、手錶、高度計）
- 定位工具（GPS導航機、手機）
- 時程（行程記錄、導遊簡圖）
- 理解工具極限及誤差
Where am I?
觀察
↓
區域限縮
（產生預期）
↓
定位
（核對）
↓
↓
joe buzzica@Flickr CC-BY-NC-SA 2.0
輔助線
導航
- 找方向（Sliva 1-2-3）

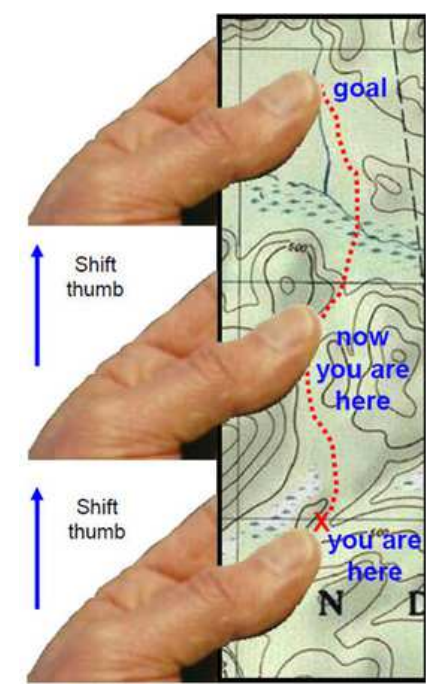

- 拇指輔行法
- 利用扶手欄杆
- 比對（地圖正置）
戶外課
戶外課資訊
- 6/2、6/3 8:00捷運石碑站1號出口
- https://bit.ly/2IA1r3c
- 講義及活動資料
（自行列印，照檔名印a3或a4，採雙面列印） - 經建三圖為主（建議印黑白）
- 要帶 指北針
- 先標 點位， 畫輔助線（稜線、谷線、等高線）
- 攜帶 筆、建議帶長尺
- 有飲水機
- 帶合適的裝備（在大太陽下操作）
Q & A
謝謝大家
感謝中六階夥伴、龍頭教官、西卡、小腳丫的工作夥伴
