微分方程式の数値解析 と データサイエンス

宮武 勇登 (大阪大学)

京都大学理学部数学特別講義(応用数学 II)

自己紹介

略歴

2018 -

大阪大学サイバーメディアセンター

                                                 准教授

2015 - 2017

名古屋大学工学研究科 助教

2015

日本応用数理学会・日本数学会・SIAM

(理学部数学科・情報科学研究科情報基礎数学専攻)

所属学会

  • 微分方程式の 数値解析
  • 数値線形代数
  • 数値計算の不確実性定量化
  • 地震分野などとの協働

応用数学の一分野としての 数値解析 とは

問題を数値的に解析するための

  • アルゴリズムの開発,および
  • その数学解析

連立一次方程式や行列関数など

行列に関連する計算アルゴリズムの研究

応用数学の一分野としての 数値解析 とは

博士 (情報理工学) 東京大学

集中講義のスケジュール等の情報

月 15:00 - 17:00

火 15:00 - 17:00

水 10:00 - 12:00

木 15:00 - 16:45

金 10:00 - 12:00



オーバービュー,モデル縮減

動的低ランク近似

最適化

アジョイント法

計算の不確実性定量化



(今日の後半〜アジョイント法は板書の予定)



講義ノート,レポート課題(木曜日に出題予定):

https://yutomiyatake.github.io/lectures/information/

微分方程式

時空間に 連続的 に変化する現象のモデル方程式

ニュートンの運動方程式

ナビエ・ストークス方程式

\( \displaystyle m\frac{\mathrm d^2 \bm{r}}{\mathrm d t^2} =F\)

\( \displaystyle \frac{\partial \bm{v}}{\partial t} + (\bm{v}\cdot \nabla)\bm{v} = -\frac{1}{\rho}\nabla p + \nu \nabla^2 \bm{v} + \bm{g}\)

時間連続な現象のモデル

時空間連続な現象のモデル

常微分方程式

ODE (ordinary differential equation)

偏微分方程式

PDE (partial differential equation)

通常は 物理的な現象 や 経済 のモデル

微分方程式 と データサイエンス

行列

ODE Net

(Chen et al. 2018)

動的低ランク近似

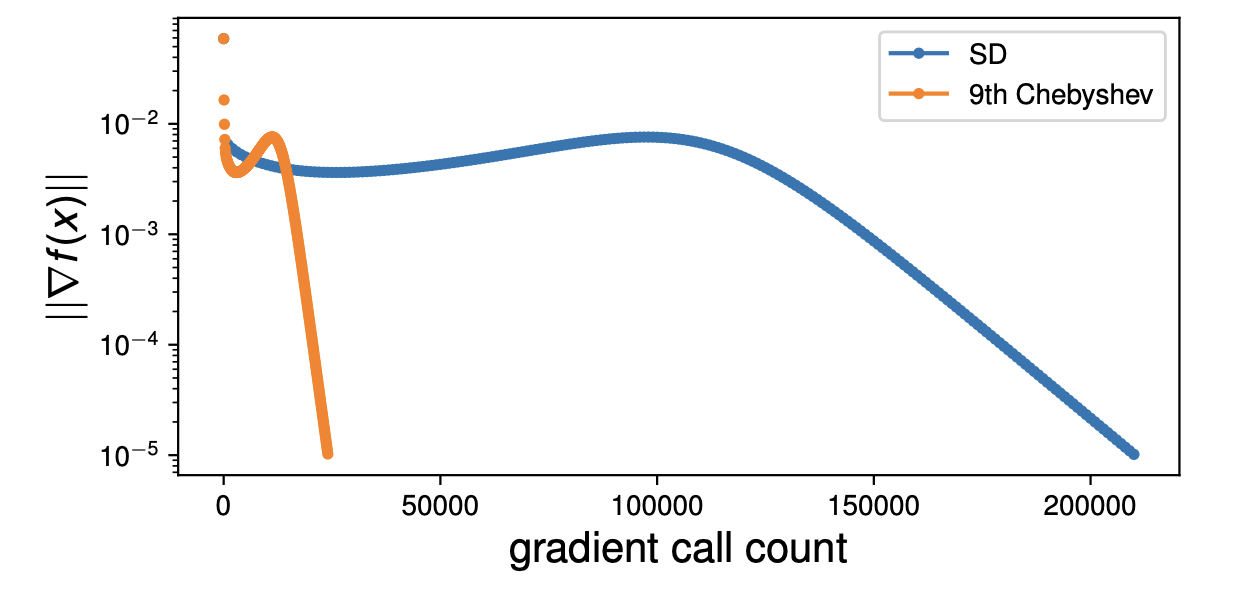

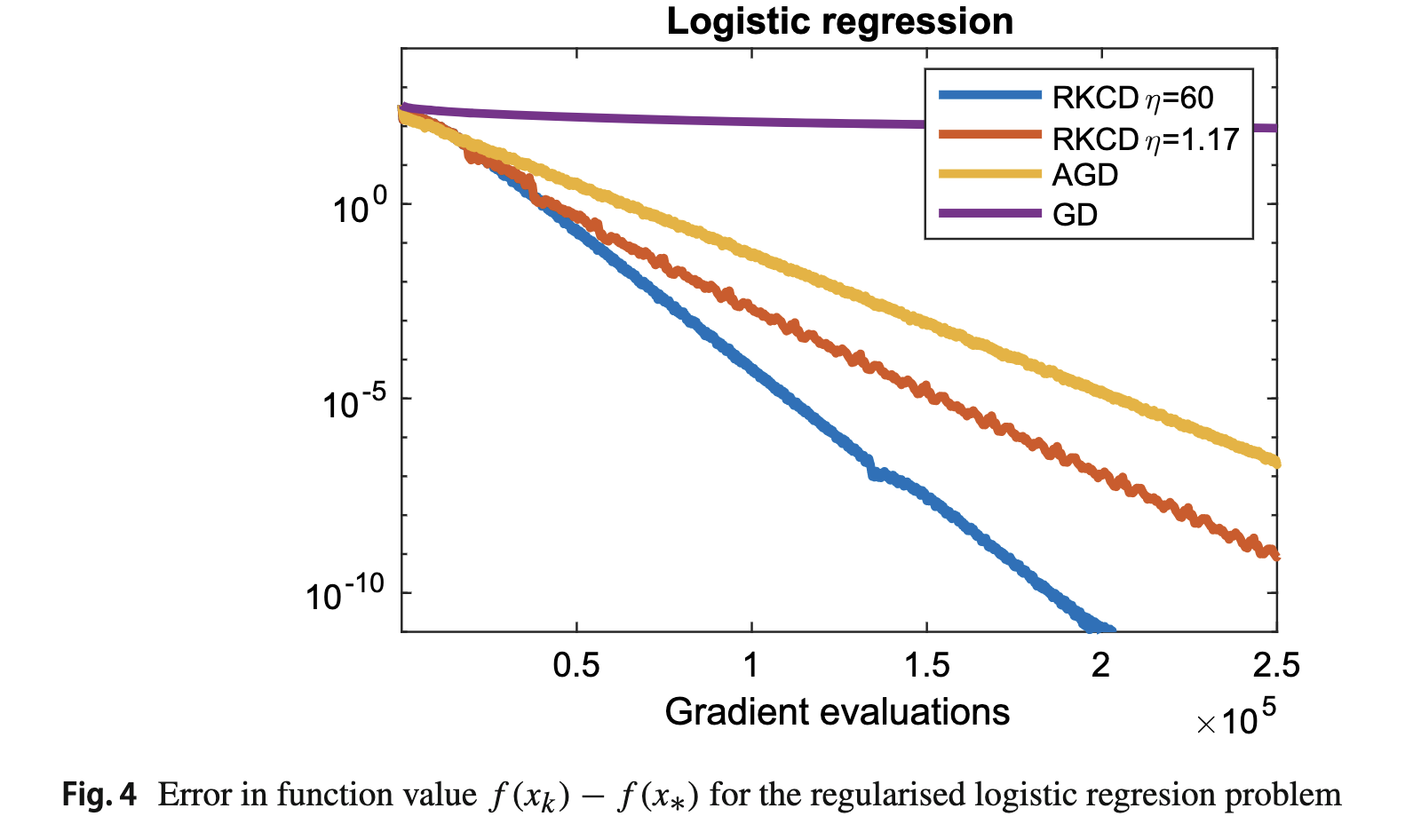

最適化

画像処理

?

集中講義でお伝えしたいこと

  • 近年,データサイエンスにおいて微分方程式が活用されている
  • 最終的には,離散化して数値計算することがほとんど
  • 数値解析の入門書に書いてある手法では多くの場合不十分
  • データサイエンスの応用を意識した新しい数値解析

数値解析の入門書に書いてある内容

とはいえ,まずは...

超ダイジェスト版!!

常微分方程式の数値計算とは

基本的には 離散変数法

 \( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \bm{f} (\bm{u}(t)), \quad \bm{u}(0)=\bm{u}_0 \in \mathbb{R}^d\)

離散時刻 \(t=t_1,t_2,\dots\) 上の近似解を求める

(刻み幅が等間隔ならば \(t_n=nh\))

\(\bm{u}_1\approx \bm{u}(t_1)\)

\(\bm{u}_2\approx \bm{u}(t_2)\)

\(\vdots\)

time

刻み幅:\(h\) or \(\Delta t\)

常微分方程式の数値解法の分類

離散変数法の代表的解法

一段解法

多値法

\(\bm{u}_n\) から \(\bm{u}_{n+1}\) を計算

\(\bm{u}_{n-k},\dots,\bm{u}_n\) から \(\bm{u}_{n+1}\) を計算

  • Runge–Kutta法
  • 分離型Runge–Kutta法
  • splitting法 など
  • 線形多段階法
  • 一般線形法 など
  • Runge–Kutta法

注意:公式を表すとき

 \(\bm{u}_n\mapsto\bm{u}_{n+1}\) で表現したり

 \(\bm{u}_0\mapsto \bm{u}_1\) で表現したりします

Euler法(オイラー法)

\( \displaystyle \frac{\bm{u}_{n+1}-\bm{u}_n}{h} = \bm{f}(\bm{u}_n)\)

 \( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \bm{f} (\bm{u}(t)), \quad \bm{u}(0)=\bm{u}_0 \in \mathbb{R}^d\)

\( \displaystyle \lim_{h\to 0}\frac{\bm{u}(t_n+h)-\bm{u}(t_n)}{h} = \bm{f}(\bm{u}(t_n))\)

\( \displaystyle \frac{\bm{u}(t_n+h)-\bm{u}(t_n)}{h} \approx \bm{f}(\bm{u}(t_n))\)

微分を近似

「微分を近似する」という考え方はシンプルだけど、

この視点でできることは限られる

積分の近似

\(0\)

\(h\)

 \( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \bm{f} (\bm{u}(t)), \quad \bm{u}(0)=\bm{u}_0 \in \mathbb{R}^d\)

\( \displaystyle \bm{u}(t_n+h) = \bm{u}(t_n) + \int_0^h \bm{f}(\bm{u}(t_n + s))\,\mathrm ds\)

\( \displaystyle \approx \bm{u}(t_n) + h \bm{f}(\bm{u}(t_n ))\)

\( \displaystyle \bm{u}_{n+1}= \bm{u}_n + h \bm{f}(\bm{u}_n)\)

\( \bm{f}(\bm{u}(t_n +s)) \)

\(s\)

厳密解の積分表現

積分を近似

右辺ベクトルの近似

\(\bm{u}(t)\)

\(\bm{f}(\bm{u}_0)\)

\(\bm{u}(0)=\bm{u}_0\)

Euler法の数値解

傾きの平均をとってみる

\(\bm{u}(t)\)

\(\bm{k}_1=\bm{f}(\bm{u}_0)\)

\(\bm{u}(0)=\bm{u}_0\)

Heun法の数値解

\(\bm{k}_2=\bm{f}(\bm{u}_{\text{Euler}})\)

\(\displaystyle \frac{\bm{k}_1+\bm{k}_2}{2}\)

(注意) Heun(ホイン)法は Heun ではなく Runge が発見した公式 (1895)

(Improved Euler法と呼ばれることも)

(入門書に載っている)Runge–Kutta法

4段4次の陽的RK法

\(\bm{k}_1 =\bm{f}(\bm{u}_0) \)

\(\bm{k}_2 =\bm{f}(\bm{u}_0+\frac{h}{2}\bm{k}_1) \)

\(\bm{k}_3 =\bm{f}(\bm{u}_0+\frac{h}{2}\bm{k}_2) \)

\(\bm{k}_4 =\bm{f}(\bm{u}_0+h\bm{k}_3) \)

\(\bm{u}_1 = \bm{u}_0 + h \big( \frac{1}{6}\bm{k}_1 + \frac{2}{6}\bm{k}_2 + \frac{2}{6}\bm{k}_3  + \frac{1}{6}\bm{k}_4 \big) \)

\begin{array}{c|cccc} 0 & & & &\\ 1/2 & 1/2 & & & \\ 1/2 & & 1/2 & & \\ 1 & & & 1 & \\ \hline & 1/6 & 2/6 & 2/6 & 1/6 \end{array}

Butcher配列

(こんなふうに表現することも)

  • Kuttaは右の公式も発見している
  • 実はこの公式の方が誤差は小さいが、
    上の公式の方が覚えやすいため広く利用されている

(注意)

\begin{array}{c|cccc} 0 & & & &\\ 1/3 & 1/3 & & & \\ 2/3 & -1/3 & 1 & & \\ 1 & 1 & -1 & 1 & \\ \hline & 1/8 & 3/8 & 3/8 & 1/8 \end{array}

発見したのはKutta (1901)

Runge–Kutta法

 \( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \bm{f} (\bm{u}(t),t), \quad \bm{u}(0)=\bm{u}_0 \in \mathbb{R}^d\) に対する一般の \(s\) 段 RK法

\(\displaystyle \bm{k}_i =\bm{f}\big(\bm{u}_n+h\sum_{j=1}^s a_{ij} \bm{k}_j,t_n + c_j h\big) \)   (\(i=1,\dots,s\))

\(\displaystyle \bm{u}_{n+1} = \bm{u}_n + h \sum_{i=1}^s b_i \bm{k}_i  \)

Butcher配列

\begin{array}{c|cccc} c_1 & a_{11} & \cdots & a_{1s} \\ \vdots & \vdots & \ddots & \vdots \\ c_s & a_{s1} & \cdots & a_{ss} \\ \hline & b_1 &\cdots & b_s \end{array}
\begin{array}{c|c} \bm{c} & A \\ \hline \\[-10pt] & \bm{b}^\top \end{array}
=

\(A\) が「下三角行列(対角は 0 )」ならば陽解法 → 陽的RK法

有名な公式

陽的Euler法

\begin{array}{c|c} 0 & 0 \\ \hline & 1 \end{array}
\begin{array}{c|cc} 0 & & \\ 1/2 & 1/2 & \\ \hline & 0 & 1 \end{array}
\begin{array}{c|cc} 0 & & \\ 1 & 1 & \\ \hline & 1/2 & 1/2 \end{array}
\begin{array}{c|c} 1 & 1 \\ \hline & 1 \end{array}
\begin{array}{c|cc} \displaystyle \frac12 - \frac{\sqrt{3}}{6} &\displaystyle \frac{1}{4} & \displaystyle\frac{1}{4} - \frac{\sqrt{3}}{6}\\[5pt] \displaystyle\frac12 + \frac{\sqrt{3}}{6} & \displaystyle\frac{1}{4} +\frac{\sqrt{3}}{6} & \displaystyle\frac14 \\[5pt] \hline & 1/2 & 1/2 \end{array}
\begin{array}{c|c} 1/2 & 1/2 \\ \hline & 1/2 \end{array}

Rungeの公式

Rungeの公式

陰的Euler法

中点則

Gauss公式

陽解法

陰解法

数値解法の精度

常微分方程式の数値解法の精度

以下のように評価できる数値解法を 「\({\color{magenta}p}\) 次精度解法」 と呼ぶ

\(\|\bm{u}(h)-\bm{u}_1\|= \mathrm{O}(h^{{\color{magenta}p}+1})\)

これは 1ステップ毎 に混入する「局所誤差」

大域誤差は...

とてもラフに議論すれば、目標時刻を \(T\) としたとき、
\(t_N = T(=Nh)\) における大域誤差は

\(Ch^{p+1}\times N = CNhh^p = CTh^p = \mathrm{O}(h^{\color{magenta}p})\)

次数が異なると...

  • 次数 と 傾き がほぼ同じ
  • 誤差の小さい数値解を得るためには
    次数の高い解法の方が効率的なことが多い
  • 刻み幅を変えると誤差が今と比べて
    相対的にどう変わるか予想できる
  • テスト問題を除いて,実際の誤差の大きさは
    よく分からないことが多い

異なる刻み幅で計算したときの大域誤差

陽的RK法で \(p\) 次精度を達成する最小段数

  • \(p=1\) : 陽的Euler法
  • \(p=2\) : Runge (1895)
  • \(p=3\) : Heun (1900)
  • \(p=4,5\) : Kutta (1901)
    ただし、\(5\) 次精度解法にはミスあり
    Nyström (1925) で修正
    \(5\) 段 \(5\) 次が可能かどうかは当時不明
    → 不可能 by Butcher (1963頃)

最小段数

\(p\)

\(1\)

\(1\)

\(2\)

\(2\)

\(3\)

\(3\)

\(4\)

\(4\)

\(5\)

\(6\)

\(6\)

\(7\)

\(7\)

\(9\)

\(8\)

\(11\)

\(\cdots\)

\(\cdots\)

\(10\)

\(17\)

  • \(p=6\) : Butcher (1964)
  • \(p=7\) : \(8\) 段では不可能 by Butcher (1965)
    \(9\) 段公式は複数の研究者が1968年頃発見
  • \(p=8\) : Curtis (1970)
    \(10\) 段では不可能 by Butcher (1985)
  • \(p=10\) : Hairer (1978) ← ギネス記録
    2019年に,\(16\) 段で可能という報告あり

陰的RK法は \(s\) 段 \(2s\) 次 が可能

数値解法の安定性

安定性の評価基準はたくさんあるが、最も基本的なものを紹介

安定性の評価基準はたくさんあるが、最も基本的なものを紹介

(複素数値のスカラーODE)

テスト方程式

\( \displaystyle \frac{\mathrm d}{\mathrm dt} u(t) = \lambda u(t),\)

\( \displaystyle u(0) = u_0 \in \mathbb{C}\)

\( \lambda\) は複素数で、その実部は とする

解は \( \displaystyle u(t) = \mathrm{e}^{\lambda t} u_0 \) なので、\( |u(t)| = |\mathrm{e}^{\lambda t}u_0|<|u_0|\) \((t>0)\) が成り立つが、

RK法による近似解に対してもこの性質は成り立つだろうか?

Euler法の場合

\(u_1 = (1+h\lambda)u_0\) より \(|u_1|<|u_0|\) となるには

陽的Euler法

陰的Euler法

\(|1+h\lambda|<1\)

\(u_1 = u_0 + h\lambda u_1\) より \(\displaystyle u_1 = \frac{1}{1-h\lambda}u_0\)

\(h>0\) ならば必ず \(|u_1|<|u_0|\)

無条件に安定

\(h\) が大きいとこの不等式は成り立たない

Runge–Kutta法の場合

RK法の時間発展の一表現

\(u_1 = \underbrace{R(z)}_{}u_0\)  (\(z=h\lambda\))

\(\displaystyle R(z) = \frac{\mathrm{det}(I-zA + z\bm{e}\bm{b}^\top)}{\mathrm{det}(I-zA)}\)  \((\bm{e}=[1,\dots,1]^\top)\)

RK法の安定性因子

A安定性

  • 安定性領域: \(\mathcal{R} := \{z\in\mathbb{C} \mid |R(z)|<1\}\)
  • \(\mathcal{R} \supset \mathbb{C}^{-} =\{z\in\mathbb{C} \mid \mathrm{Re}(z)<0\}\) を満たすRK法を
    「A安定」な解法という

(\(\mathbb{C}^{-}\):複素平面の左半分)

陽的Runge–Kutta法の安定性領域

  • \(p\) 段 \(p \) 次の陽的RK法の安定性領域は同一
    (例:4段4次の陽的RK法は複数存在するが、
       その安定性領域はどれも同じ)
  • \(p=5\) (6段) の図は一例
  • どれも \(\mathbb{C}^{-}\) (=左半平面) からは程遠い
     \(\lambda\) の実部が負の方に大きいと
     \(h\) はものすごく小さくとらないといけない
  • Gauss–Runge–Kutta法 (陰的RK法) は A安定

硬い系(stiffness)

硬い系

陽的RK法で計算する場合に、

刻み幅を極めて小さくとらないと、数値的に不安定になってしまう系

RK法の場合

  • 陰解法を用いる
  • 安定性領域ができる限り実軸の左の方を覆うように設計された
    RK法を用いる

例題

\( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \begin{bmatrix} -1& 1\\2 & -3\end{bmatrix} \bm{u}(t) + \begin{bmatrix}\cos t \\ 3\cos t - \sin t \end{bmatrix} ,\quad \bm{u}(0) = \begin{bmatrix} 1\\ 2\end{bmatrix}\)

例 1

\( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \begin{bmatrix} -2& 1\\1998 & -1999\end{bmatrix} \bm{u}(t) + \begin{bmatrix}-\cos t \\ 1999\cos t - \sin t \end{bmatrix} ,\quad \bm{u}(0) = \begin{bmatrix} 1\\ 2\end{bmatrix}\)

例 2

実はどちらも厳密解は \( \displaystyle \bm{u}(t) = \mathrm{e}^{-t} \begin{bmatrix} 1 \\ 1\end{bmatrix} + \begin{bmatrix}0 \\ \cos t\end{bmatrix}\)

微分方程式もなんとなく似通っているし、
RK法で計算した近似解も似ているはず...?

(「三井, 常微分方程式の数値解法」 の例)

陽的Runge–Kutta法 と 中点則

4段4次の陽的RK法

中点則(陰解法)

例 1

例 2

例 1 例 2 はほとんど同じ

(刻み幅はどちらも \(h=0.01\))

例 2 は 2 ステップ目 で発散...

違いは何か?

固有値:\(-1, -4\)

\( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \underbrace{\begin{bmatrix} -1& 1\\2 & -3\end{bmatrix}}_{} \bm{u}(t) + \begin{bmatrix}\cos t \\ 3\cos t - \sin t \end{bmatrix} \)

例 1

\( \displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u}(t) = \underbrace{\begin{bmatrix} -2& 1\\1998 & -1999\end{bmatrix}}_{} \bm{u}(t) + \begin{bmatrix}-\cos t \\ 1999\cos t - \sin t \end{bmatrix} \)

例 2

固有値:\(-1, -2000\)

だいたい、\(-3 < -4h \, (h<3/4)\) くらいで安定に計算できる!

  • RK法を使うなら \(h<3/2000\) くらい小さくとらないといけない
  • 中点則なら特に制限なし (ただし精度の問題はある)

改めて「硬い系」とは?

  • 行列 \(A\) について絶対値が大きな固有値を持つ問題は
    硬い系」になる
  • 硬度比が大きな問題も「硬い系」になりうる
  • 硬度比が大きくても硬い系ではないかもしれないが、
    初期値の変動に対しては不安定

線形系:\( \displaystyle \frac{\mathrm d}{\mathrm dt}\bm{u}(t) = A\bm{u}(t) + \bm{\phi}(t) \) に対して...

硬度比 \(\displaystyle =\)

| \(A\) の絶対値最大固有値 |

| \(A\) の絶対値最小固有値 |

例 2 は「硬い系」とまでは言えず、「硬い系に近い」という程度の問題

(注) 非線形問題の場合は、線形化してあらわれるJacobi行列の固有値に着目する

硬い系に対する数値解法

安定性領域が、(特に左方向に) 広い解法を使う!

  • A安定な解法
  • 「硬い系専用」の解法

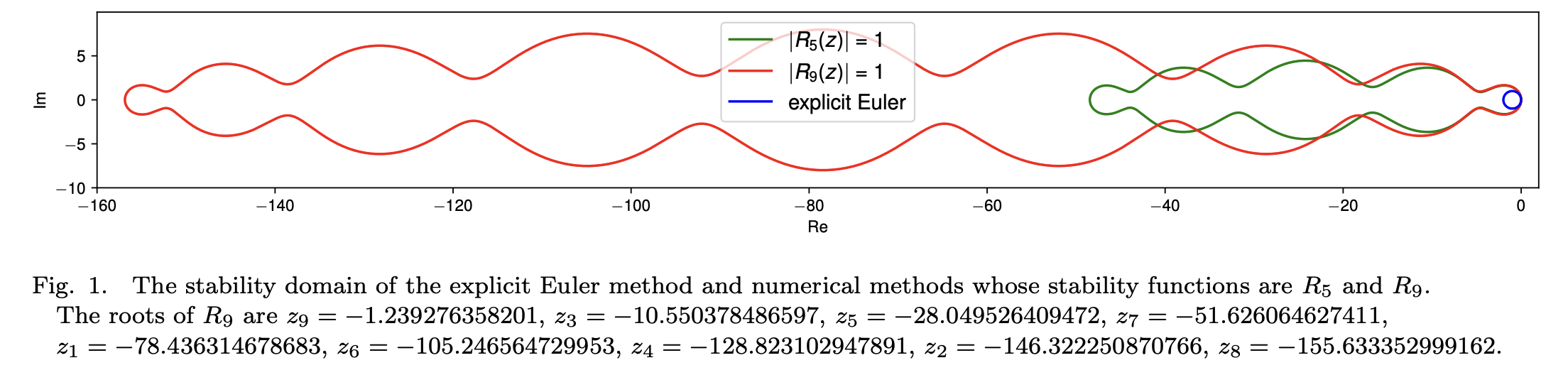

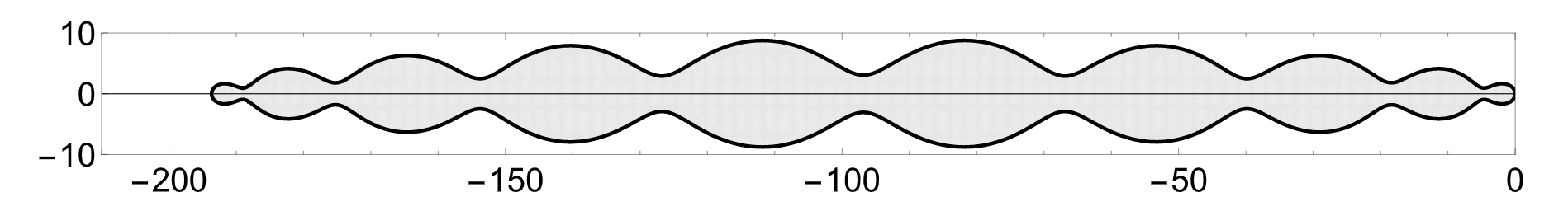

  • 陽解法ならば、安定性領域が実軸左方向に広がっている解法

(引用:Hairer, Wanner, Solving Ordinary Differential Equations II, 1996)

数値解析の入門書に書いてない現代的な内容

Störmer法

Newtonの運動方程式: \(\displaystyle \frac{\mathrm d^2}{\mathrm dt^2} \bm{q} = -\nabla V(\bm{q}) \)  \(\Leftrightarrow\)  \(\displaystyle \frac{\mathrm d}{\mathrm dt} \begin{bmatrix} \bm{q} \\ \bm{p} \end{bmatrix} = \begin{bmatrix} \bm{p} \\ -\nabla V(\bm{q}) \end{bmatrix}\)

Störmer法 (1907)

\( \displaystyle \bm{q}_{n+1/2} = \bm{q}_n + \frac{h}{2}\bm{p}_n\)

\( \displaystyle \bm{p}_{n+1} = \bm{p}_n - h \nabla V(\bm{q}_{n+1/2})\)

\( \displaystyle \bm{q}_{n+1} = \bm{q}_{n+1/2} + \frac{h}{2}\bm{p}_{n+1}\)

  • Verlet法 (1967; 分子動力学) も本質的に同じ
  • 数値解析学者は Störmer–Verlet法 と呼んだりする
                あるいは、NewtonStörmer–Verlet

位置 \(\bm{q}\) を陽的Euler法で半ステップ更新

運動量 \(\bm{p}\) を1ステップ更新

位置 \(\bm{q}\) を残りの半ステップ更新

Keplerの二体問題の数値計算

約1周期分の計算

約10周期分の計算

計算する時間が長くなるとStörmer法が有利

エネルギー保存則

太陽系のシミュレーション

陽的Euler法

陰的Euler法

Störmer

Symplectic Euler法

Störmer法の

親戚(こども)解法

Störmer–Verlet法はなぜ優れている?

Newtonの運動方程式は Hamilton系

→ 解の時間発展写像は シンプレクティック (symplectic)

SV法による近似解の離散的な時間発展写像もシンプレクティック

→ もとの系に非常によく似たHamilton系を厳密に解いている

\(\mathbb{R}^2\) の場合:

シンプレクティック性 = 位相空間内の面積保存性

(引用:Hairer, Lubich, Wanner, Geometric Numerical Integration, 2006)

幾何学的数値積分法 ・ 構造保存数値解法

(Geometric Numerical Integration)

(Structure-preserving numerical methods)

    問題 (微分方程式) の数理構造を離散化後も厳密に再現する数値解法

  • シンプレクティック解法
  • エネルギー保存解法 (シンプレクティック解法とは両立しない)
  • エネルギー散逸解法
  • 多様体上の微分方程式に対する数値解法
  • 高振動系やマルチスケール問題に対する数値解法

    研究者の主なタスク

  • どのように構造保存アルゴリズムを設計すればよいか?
  • 恩恵は何か?

Störmer法はシンプレクティックだが、さらに...

Keplerの第2法則 (角運動量保存則)

双線形形式の保存!

実は Störmer法 を含む「分離型Runge–Kutta法」という解法クラスに対して

Hamilton系に対してシンプレクティック \(\Leftrightarrow\) 任意の双線形形式を保存 \({}^\ast\)

\(\displaystyle \frac{\mathrm d}{\mathrm dt} \begin{bmatrix} \bm{q} \\ \bm{p} \end{bmatrix} = \begin{bmatrix} \bm{p} \\ -\nabla V(\bm{q}) \end{bmatrix}\),  \(\displaystyle V(\bm{q}) = \frac{1}{q_1^2 + q_2^2} \)

\(q_1 p_2 - q_2 p_1=\text{const.}\)

\({}^\ast\) 双線形形式の保存量があるとき自動的に保存性を再現)

なお、RK法に関しては

Hamilton系に対してシンプレクティック \(\Leftrightarrow\) 任意の2次の保存量を保存

ODE Net の誤差逆伝播法

問題設定

\(\displaystyle \frac{\mathrm d}{\mathrm dt} \bm{u} = \bm{f} (\bm{u},t,\bm{\theta})\),    \(\bm{u}(0)=\bm{u}_0\)

Loss: \(\displaystyle \mathcal{L}(\bm{u}(T;\bm{\theta}))  \)

小さくしたい

現実には... \( \mathcal{L}(\bm{u}_N (\bm{\theta}))\) を小さくしたい

\(\displaystyle \nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \) や \(\displaystyle \nabla_{\bm{\theta}}\mathcal{L}(\bm{u}_N(\bm{\theta}))  \) の計算が重要!

(注意) \(\mathcal{L}\) の具体形などを限定しなければ、
      データ同化 (特に4次元変分法) と本質的に同じ設定

特にこれが問題

連続の場合:アジョイント (随伴) 法

\(\dot{\bm{\lambda}} = -\big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big)^\top \bm{\lambda}\)

\(\displaystyle \dot{\bm{u}} = \bm{f} (\bm{u})\),    \(\bm{u}(0)=\bm{\theta}\)

対象の方程式 :

アジョイント方程式 :

\(\displaystyle \nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \) の評価

\(\displaystyle \bm{\lambda}(T)=\nabla_{\bm{u}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \) を満たす解 \(\bm{\lambda}(t)\) に対して \(\displaystyle \bm{\lambda}(0)=\nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \)

簡単のため初期値を \(\bm{\theta}\) とする

アジョイント方程式は時間逆向きに解く!

上の方程式の解

変分方程式を用いた証明

\(\dot{\bm{\lambda}} = -\big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big)^\top \bm{\lambda}\)

\(\displaystyle \dot{\bm{u}} = \bm{f} (\bm{u})\),    \(\bm{u}(0)=\bm{\theta}\)

対象の方程式 :

アジョイント方程式 :

\(\dot{\bm{\delta}} = \big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big) \bm{\delta}\)

変分方程式 :

補題 : \(\displaystyle \frac{\mathrm d}{\mathrm dt} \big( \bm{\lambda}^\top \bm{\delta}\big) = 0\)

双線形形式の保存!

\(\displaystyle \because \frac{\mathrm d}{\mathrm dt} \big( \bm{\lambda}^\top \bm{\delta}\big) =\dot{\bm{\lambda}}^\top \bm{\delta} + \bm{\lambda}^\top \dot{\bm{\delta}}= 0\)

特に \(\bm{\lambda}(T)^\top \bm{\delta}(T)=\bm{\lambda}(0)^\top \bm{\delta}(0)\)

連鎖律 \(\displaystyle \nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  = (\nabla_{\bm{\theta}}\bm{u}(T;\bm{\theta}))^\top \nabla_{\bm{u}}\mathcal{L}(\bm{u}(T;\bm{\theta})) \) と

変分方程式の性質 \(\displaystyle \bm{\delta}(T)= (\nabla_{\bm{\theta}}\bm{u}(T;\bm{\theta})) \bm{\delta}(0) \) より

\(\displaystyle \big(\nabla_{\bm{u}}\mathcal{L}(\bm{u}(T;\bm{\theta})))^\top \bm{\delta}(T) =  \big(\nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta})))^\top \bm{\delta}(0)\)

(\(\ast\))

(\(\ast\)) と比べると、\(\displaystyle \bm{\lambda}(T)=\nabla_{\bm{u}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \) を満たす解 \(\bm{\lambda}(t)\) に対して \(\displaystyle \bm{\lambda}(0)=\nabla_{\bm{\theta}}\mathcal{L}(\bm{u}(T;\bm{\theta}))  \)

双線形形式の保存!

離散の場合

\(\displaystyle \dot{\bm{u}} = \bm{f} (\bm{u})\),    \(\bm{u}(0)=\bm{\theta}\)

対象の方程式 :

\(\displaystyle \nabla_{\bm{\theta}}\mathcal{L}(\bm{u}_N(\bm{\theta}))  \) の評価

近似計算して \(\bm{u}_N(\bm{\theta}) \approx \bm{u}(T;\bm{\theta})\)

\(\dot{\bm{\lambda}} = -\big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big)^\top \bm{\lambda}\)

アジョイント方程式 :

\(\dot{\bm{\delta}} = \big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big) \bm{\delta}\)

変分方程式 :

近似計算して \(\bm{u}_N(\bm{\theta}) \approx \bm{u}(T;\bm{\theta})\)

対象の方程式と同じ手法で離散化

(実際に計算する必要はない

\(\bm{\lambda}_n^\top \bm{\delta}_n =\text{const.}\) となるように離散化

双線形形式の保存!

終端条件 \(\displaystyle \bm{\lambda}_N=\nabla_{\bm{u}}\mathcal{L}(\bm{u}_N(\bm{\theta}))  \) を課し、時間逆向きに計算すると \(\displaystyle \bm{\lambda}_0=\nabla_{\bm{\theta}}\mathcal{L}(\bm{u}_N(\bm{\theta}))  \)

アジョイント方程式の離散化 (RK法の場合)

\(\dot{\bm{\lambda}} = -\big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big)^\top \bm{\lambda}\)

\(\displaystyle \dot{\bm{u}} = \bm{f} (\bm{u})\),    \(\bm{u}(0)=\bm{\theta}\)

対象の方程式 :

アジョイント方程式 :

\(\dot{\bm{\delta}} = \big(\nabla_{\bm{u}} \bm{f}(\bm{u})\big) \bm{\delta}\)

変分方程式 :

「対象の方程式」と「変分方程式」を \(s\) 段RK法 \((A,\bm{b},\bm{c})\) で離散化した場合

「アジョイント方程式」は \(s\) 段RK法 \((\widehat{A},\widehat{\bm{b}},\widehat{\bm{c}})\) で離散化すればよい

ただし、

\(b_i \widehat{a}_{ij} + \widehat{b}_ja_{ji} = b_i \widehat{b}_j,\)

\(i,j=1,\dots,s\)

\(\widehat{b}_i=b_i,\)  \(\widehat{c}_i = c_i,\)

\(i=1,\dots,s\)

  • 分離型RK法が双線形形式の保存量を自動的に再現する条件
  • Newton–Störmer–Verlet法は一例

Newton–Störmer–Verlet法 再考

分離型ODE系

\begin{cases} \dot{\bm{y}} = \bm{f}(\bm{y},\bm{z})\\ \dot{\bm{z}} = \bm{g}(\bm{y},\bm{z}) \end{cases}

に対する 分離型RK法

\(\displaystyle \bm{k}_i = \bm{f}\big(\bm{y}_0 + h\sum_{j=1}^s a_{ij}\bm{k}_j, \bm{z}_0 + h\sum_{j=1}^s \widehat{a}_{ij} \bm{l}_j\big) \)

\(\displaystyle \bm{l}_i = \bm{g}\big(\bm{y}_0 + h\sum_{j=1}^s a_{ij}\bm{k}_j, \bm{z}_0 + h\sum_{j=1}^s \widehat{a}_{ij} \bm{l}_j\big) \)

\(\displaystyle \bm{y}_1 = \bm{y}_0 + h\sum_{i=1}^s b_i \bm{k}_i\)

\(\displaystyle \bm{z}_1 = \bm{y}_0 + h\sum_{i=1}^s \widehat{b}_i \bm{l}_i\)

\begin{array}{c|c} \bm{c} & A \\ \hline \\[-10pt] & \bm{b}^\top \end{array},
\begin{array}{c|c} \widehat{\bm{c}} & \widehat{A} \\ \hline \\[-10pt] & \widehat{\bm{b}}^\top \end{array}

NSV法の場合

\begin{array}{c|cc} 0 & & \\ 1 & 1/2 & 1/2\\ \hline & 1/2 & 1/2 \end{array},
\begin{array}{c|cc} 1/2 & 1/2 & \\ 1/2 & 1/2 & \\ \hline & 1/2 & 1/2 \end{array}

(注意) 一般には陰解法

前頁の条件を満たす

補足 : 2階微分も計算できます!

2階微分 = ヘッシアン \(H\)

\(H \bm{x} = \bm{b}\) のような連立一次方程式を解きたいことがほとんど

  • \(H\) は通常、大規模・密行列なので、\(H\) の計算は非現実的
  • CG法 (共役勾配法 : Krylov部分空間法の一種) など を用いるなら
    「ヘッシアン \(\times\) ベクトル」 の計算ができれば十分

通常のネットワークの場合

動的低ランク近似

行列の低ランク近似

\(A\in\mathbb{R}^{m\times n}\) に対し、ランクが \(k\) 以下の \(m\times n\) 型行列の中で

\(\displaystyle \min_{\text{rank}(X)\leq k}\| X - A\|_{\mathrm{F}}^2\)

フロベニウスノルムの意味で \(A\) との距離が最小になるものを求めよ

(注) \(\displaystyle \|A\|_{\mathrm{F}}^2 := \sum_{i=1}^m \sum_{j=1}^n a_{ij}^2\)

特異値分解で解ける!

特異値分解

ランク \( r\) の実行列 \(A\in\mathbb{R}^{m\times n}\) は

適当な \(m\) 次直交行列 \(V\) と \(n\) 次直交行列 \(U\) と用いて

\(A = U\Sigma V^\top\)

の形に分解される

ここで、\(\Sigma\) は

\Sigma = \begin{pmatrix} \begin{matrix} \sigma_1 & & \\ & \ddots & \\ & & \sigma_r \end{matrix} & \Large{O_{r,n-r}} \\ \Large{O_{m-r,r}} & \Large{O_{m-r,n-r}} \end{pmatrix} \quad (\sigma_1 \geq \sigma_2\geq \cdots \geq \sigma_r > 0)

の形の \(m\times n\) 型行列

\(\sigma_1,\dots,\sigma_r\) : 「特異値」という

左上から大きい順に並んでいるとする

低ランク近似問題の解

\(A=\)

\(U\)

\(\Sigma\)

\(V^\top\)

\begin{matrix} \sigma_1 & & & & \\ & \ddots & & &\\ & & \sigma_k & & \\ & & & \ddots & \\ & & & & \sigma_r \end{matrix}

\(A_k=\)

\begin{matrix} \sigma_1 & & \\ & \ddots & \\ & & \sigma_k \end{matrix}

\(U_k\)

\(\Sigma_k\)

\(V_k^\top\)

最適解!

注意 : \(U_k^\top U_k = V_k^\top V_k = I_k\) (単位行列)

Eckart–Young–Mirskyの定理

最適解 \(=A_k\)

この事実は非常に有名だが、「初等的な証明」を与えている文献は少ない

スペクトルノルム (\(l^2\)ノルム) とフロベニウスノルムの場合に限定して
初等的証明

ユニタリ不変ノルム (フロベニウスノルムも含む) に対して
初等的証明

問題設定

\(A(t)\in\mathbb{R}^{m\times n}\) : 変数 \(t\) に関して連続な行列  に対して

\(\| X(t) - A(t)\|_{\mathrm{F}}\) を最小にする ランク \(k\) 行列 \(X(t)\) を求めよ

あるいは、連続的に変化する行列の列 \(A_1,A_2,\dots\) に対して

\(\| X_i - A_i\|_{\mathrm{F}}\) を最小にする ランク \(k\) 行列 \(X_1,X_2,\dots\) を求めよ

当然、各 \(t\) や 各 \(i\) で低ランク近似したものが最適解だが

それなりに高コスト...

∵ 大規模行列の特異値分解の計算は大変...

問題を近似

\(\mathcal{M}_k\) : ランク \(k\) の \(m\times n\) 行列の集合 (多様体)

\(T_Y \mathcal{M}\) : \(Y\) における \(\mathcal{M}_k\) の接空間

\(\| X(t) - A(t)\|_{\mathrm{F}}\) を最小にする 行列 \(X(t)\in\mathcal{M}_k\) を求めよ

\(\| \dot{Y}(t) - \dot{A}(t)\|_{\mathrm{F}}\) を最小にする 行列 \(\dot{Y}(t) \in T_{Y(t)}\mathcal{M}_k\) を求めよ

  • \(Y(t)\) は多様体 \(\mathcal{M}_k\) 上のある種の微分方程式の解
  • \(X(0)\) を \(Y(t)\) の初期値とし、
    初期値問題としての微分方程式を近似的に解く

準最適性

ある条件のもとで

\(\displaystyle \| Y(t) - X(t)\|_\mathrm{F} \leq C(t) \int_0^t \| X(s) - A(s)\|_\mathrm{F}\,\mathrm ds\)

近似解と最適解の差 \(\leq \) 定数 \(\times\) 最適解の誤差の蓄積

(Koch, Lubich, 2007)

どの程度よく近似するか?

(引用 : Koch, Lubich, 2007)

各時刻で特異値分解したときの誤差

動的低ランク近似の解の誤差

動的低ランク近似と最適近似の差

悪くなさそう!

失敗する例

\(\displaystyle A(t) = \begin{bmatrix} \mathrm{e}^{-t} & 0 \\ 0 & \mathrm{e}^t\end{bmatrix}\) に対して

  • \(\displaystyle X(t) = \begin{bmatrix} \mathrm{e}^{-t} & 0 \\ 0 & 0\end{bmatrix}\)    (\(t<0\)),    \(\displaystyle X(t) = \begin{bmatrix} 0 & 0 \\ 0 & \mathrm{e}^{t} \end{bmatrix}\)    (\(t>0\))

  • \(\displaystyle Y(t) = \begin{bmatrix} \mathrm{e}^{-t} & 0 \\ 0 & 0\end{bmatrix}\)    (\(t>t_0\))

\(t_0<0\) のときに \(Y(t_0)=X(t_0)\) として

近似問題を解いた解

このとき、\(t>0\) で \(X(t)\) と \(Y(t)\) の乖離は指数的に大きくなる

\(A(t)\) の特異値が \(t=0\) で交差するのが原因

微分方程式表現

(\(X(0) = U_0 S_0 V_0^\top\))

\(\dot{S} = U^\top \dot{A} V\)

\(\dot{U} = (I-UU^\top) \dot{A} V S^{-1}\)

\(\dot{V} = (I-VV^\top) \dot{A}^\top U S^{-\top}\)

\(S(0)=S_0\)

\(U(0) = U_0\)

\(V(0) = V_0\)

\(Y(t) = U(t) S(t) V(t)^\top\) は、近似問題の解を与える

  • \(U(t)\) と \(V(t)\) は自動的に \(U(t)^\top U(t) = I\), \(V(t)^\top V(t) = I\)、
    \(S(t)\) はランク \(k\) 行列となる
  • その帰結として、\(Y(t)=U(t)S(t)V(t)^\top\) もランク \(k\)

離散化の際の要点

(\(X(0) = U_0 S_0 V_0^\top\))

\(\dot{S} = U^\top \dot{A} V\)

\(\dot{U} = (I-UU^\top) \dot{A} V S^{-1}\)

\(\dot{V} = (I-VV^\top) \dot{A}^\top U S^{-\top}\)

\(S(0)=S_0\)

\(U(0) = U_0\)

\(V(0) = V_0\)

  • \(U_n\) と \(V_n\) が \(U_n^\top U_n = I\), \(V_n^\top V_n = I\) をみたすように
    離散化しなければならない
  • いろいろな方法が提案されている

最適化

最急降下法?

\(\bm{x}_{n+1} = \bm{x}_n - h_n \nabla f(\bm{x}_n)\)

最適化

数値解析

\(\displaystyle \min_{\bm{x}\in\mathbb{R}^d} f(\bm{x})\)

に対する最急降下法

\(\displaystyle \frac{\mathrm d}{\mathrm dt} \bm{x}(t) = - \nabla f(\bm{x}(t))\)

に対する陽的Euler法

\(h_n\) の決め方

目的

最適解の発見

関数値を基準に選ぶ

誤差を基準に選ぶ

厳密解フローの再現

連続最適化と微分方程式の数値解析

最適化問題

最適化問題

例:無制約最適化

\(\displaystyle \min_{\bm{x}\in\mathbb{R}^d} f(\bm{x})\)

最適化問題

微分方程式

例:勾配流

\(\dot{\bm{x}} = -\nabla f(\bm{x})\)

最適化問題

最適化手法

例:最急降下法

数値解法

例:陽的Euler法

\(\bm{x}_{n+1} = \bm{x}_n - h_n \nabla f(\bm{x}_n)\)

\(\bm{x}_{n+1} = \bm{x}_n - h_n \nabla f(\bm{x}_n)\)

他の例: Runge–Kutta法、線形多段解法

他の例: Nesterovの加速法、Newton法

最適解の探索

離散化

連 続 極 限

最適化に適した離散化手法?

適切なダイナミクス?

安定な陽解法の活用 1/5

目的関数 \(f\) についての仮定

  • \(f\) が \(L\)-平滑 : 勾配 \(\nabla f\) が \(L\)-Lipschitz 連続
  • \(\text{argmin}\ f \neq \emptyset\) : 最適解 \( \bm{x}^*\) が存在
  • \(\mu\)-強凸 : \(\displaystyle f(\bm{x}) - \frac{\mu}{2}\|\bm{x}\|^2\) が凸関数

最急降下法の収束条件  (cf. Nesterov 2004)

\(h_n < 2/L\) のとき \( f(\bm{x}_n) \to f^*\)

安定な陽解法の活用 2/5

  • 勾配流 \(\dot{\bm{x}} = -\nabla f(\bm{x})\) の線形化 : \(\dot{\bm{\delta}}=-\nabla^2 f(\bm{x})\bm{\delta}\)
  • \(f\) が \(L\)-平滑な凸関数 \(\Rightarrow\) \(-\nabla^2 f(\bm{x})\) の固有値 \(\in [-L,2]\)

\(-2 < -Lh < 0\) ならば 陽的Euler法は安定

\(\Leftrightarrow   0<h<2/L\) : 最急降下法の収束条件と同じ!

安定性領域が実軸左方向に広がっている陽的RK法を使うと

より大きな刻み幅を使って安定に最適化問題を解けそう!

安定な陽解法の活用 3/5

(引用:Hairer, Wanner, Solving Ordinary Differential Equations II)

Text

こういう点は避けたい

左端 \(\approx 2s^2\)

安定な陽解法の活用 4/5

安定な陽解法の活用 5/5

離散勾配法の活用 1/4

ところで、刻み幅の制約を受けない陽的な解法は作れないだろうか?

A. 可能!

観察:勾配系 \(\dot{\bm{x}} = -\nabla f(\bm{x})\) に対して \(f(\bm{x}(t))\) は単調減少

\( \displaystyle \frac{\mathrm d}{\mathrm dt} f(\bm{x}) = \nabla f(\bm{x}) ^\top \dot{\bm{x}} = - \| \nabla f(\bm{x})\|^2 \leq 0\)

方程式の代入 (自明)

連鎖律 (本質)

離散勾配法の活用 2/4

連鎖律 \( \displaystyle \frac{\mathrm d}{\mathrm dt} f(\bm{x}) = \nabla f(\bm{x}) ^\top \dot{\bm{x}}\) を模倣して

  • \( \displaystyle f(\bm{y})-f(\bm{x}) = \nabla_\text{d} f(\bm{x},\bm{y}) ^\top ( \bm{y} - \bm{x})\)
  • \( \nabla_\text{d}f(\bm{x},\bm{x}) = \nabla f(\bm{x})\)

を満たす離散量 \( \nabla_\text{d} f(\bm{x},\bm{y})\) を用いて

勾配流 \(\dot{\bm{x}} = -\nabla f(\bm{x})\) を

\(\displaystyle \frac{\bm{x}_{n+1}-\bm{x}_n}{h} = -\nabla_\text{d} f(\bm{x}_n,\bm{x}_{n+1})\)

と離散化すると

\(\displaystyle f(\bm{x}_{n+1})-f(\bm{x}_n)=\big(\nabla_\text{d} f(\bm{x}_n,\bm{x}_{n+1})\big)^\top (\bm{x}_{n+1}-\bm{x}_n) = -h \| \nabla_\text{d}\bm{f}\|^2 \leq 0\)

\(0<h\) でありさえすれば、\(f\) は単調減少

離散勾配法

離散勾配法の活用 3/4

  • 一般に離散勾配は無数に存在する
    ほとんどの場合、陰解法になる

脱線??

SOR法 (Successive Over-Relaxation法、逐次加速緩和法)

  • 連立一次方程式 \( A \bm{x} = \bm{b}, \ \ A \in \mathbb{R}^{m\times m}, \ \bm{b} \in \mathbb{R}^m\) に対する代表的な定常反復法
  • \(\bm{x}^{(n+1)} \mapsto \bm{x}^{(n)}\) の定義:

\(\displaystyle \bm{x}_i^{(m+1)}=(1-\omega)\bm{x}_i^{(n)} + \omega \frac{1}{a_{ii}} \big( b_i - \sum_{j=1}^{i-1}a_{ij}\bm{x}_j^{(k+1)} - \sum_{j=i}^{m}a_{ij}\bm{x}_j^{(k)} \big),\)   \(i=1,\dots,m\)

  • \(\omega=1\) のとき、Gauss–Seidel法; \(\omega\):緩和パラメータ
  • \(A\) が正定値対称行列のとき、

SOR法が任意の初期ベクトル \(\bm{x}^{(0)}\) に対して収束  \(\Leftrightarrow\)  \(\omega\in (0,2)\)

離散勾配法の活用 4/4

  • \(\dot{\bm{x}} = - D^{-1} \nabla f(\bm{x}) (= -D^{-1} (A\bm{x}-\bm{b}) ) \)
    を Itoh–Abeの離散勾配 を用いて離散化すると
    \(A\) が正定値対称ならば、\(0<h_n\) でありさえすれば収束する
  • \(\displaystyle h=\frac{2\omega}{2-\omega}\) と変換すれば、SOR法と一致!

SOR法の連続極限

画像処理

(ちょっとだけ)

画像処理に微分方程式?

  • ODE Net を使うと自然に微分方程式が登場
  • 離散勾配法を用いるなど、微分方程式を介して
    最適化アルゴリズムを導出
  • 画像処理の過程そのものを微分方程式でモデル化

例 : Inpainting (画像修復)

最後に...重要そうな文献をいくつか

常微分方程式の数値解析の基礎

和書で、入門書よりは深く、

一方で専門的過ぎない

定番の教科書:1990年代半ばくらいまでの研究内容が

   網羅的に整理されている

常微分方程式の数値解析の基礎

(第3版は) より最先端の内容も含んでいる

PDEも扱っている

構造保存数値解法

対象はHamilton系が中心
(やや古く、対象が限定的)

数学的にはHLWほど高度ではない

定番中の定番

数学的難易度はやや高め

一番新しい

対象はやや限定的だが読みやすい

まとめ

  • 微分方程式を扱う際は、ほとんどの場合、離散化が必須

数値解析のいろいろな手法が (数値解析で忘れられているような手法も) 役立つ!

数値解析学者として嬉しい!

  • これまでの数値解析学の知見では不十分なことも多い

(例)

近年、「低精度演算」の需要が大きかったりする

新しい数値解析学的研究テーマ

数値解析学者として嬉しい!

阪大での講義資料

京都大学集中講義2023

By Yuto Miyatake

京都大学集中講義2023

  • 282
