Radiotechnika

Łukasz Dubiel

SP9JAR

Agenda

  • Fale elektromagnetyczna
  • Podstawy teoretyczne
  • Modulacja
  • Filtrowanie
  • Detekcja
  • PLL
  • Budowa odbironików

Fala elektromanetyczna

Fala elektromagnetyczna

rozchodzące się w przestrzeni zaburzenie pola elektromagnetycznego.

Fala elektromagnetyczna

Fala elektromagnetyczna

 Rodzaje polaryzacji

  • Pozioma
  • Pionowa
  • Kołowa

Odrobina teorii

Modulator

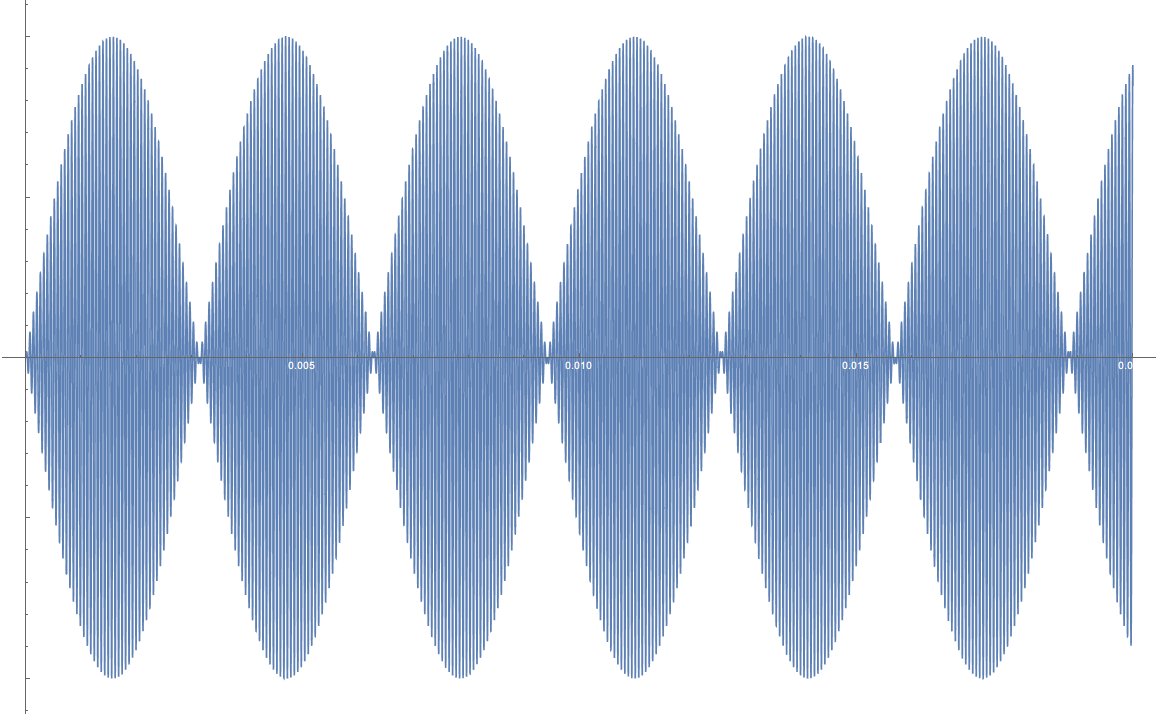

Dudnienia

Modulacja

Modulacja amplitudy

Amplituda fali modulowanej zmienia się zgodnie z sygnałem modulującym

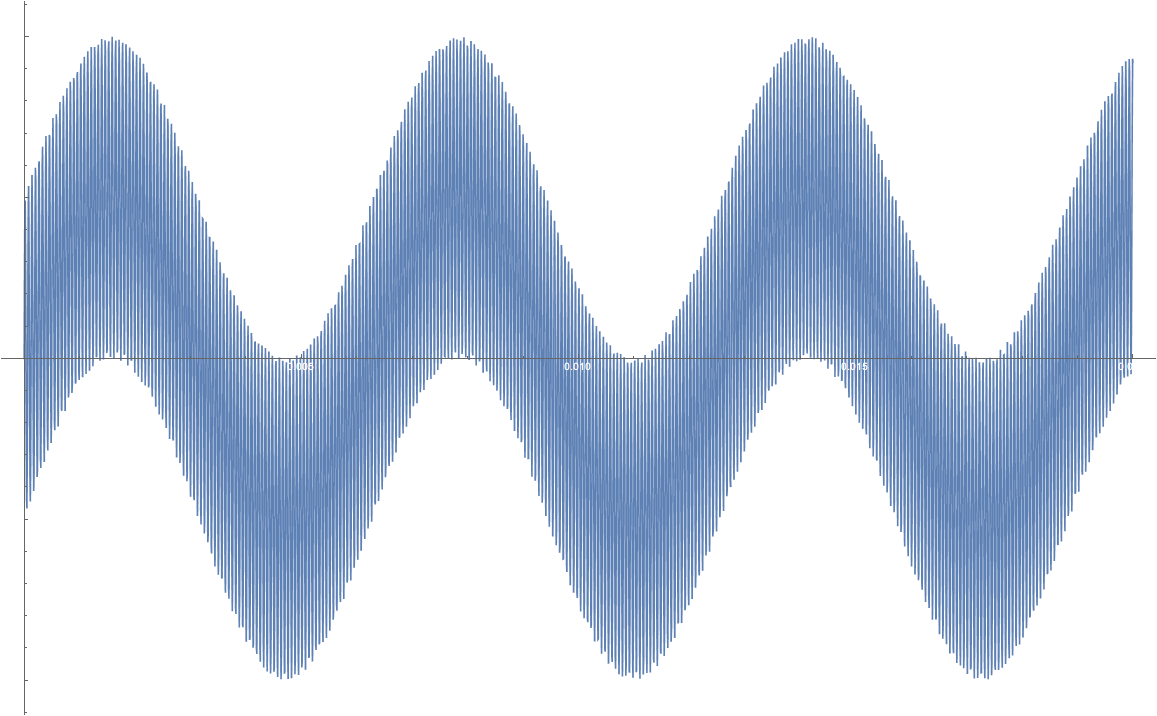

Modulacja amplitudy - AM

Filtry

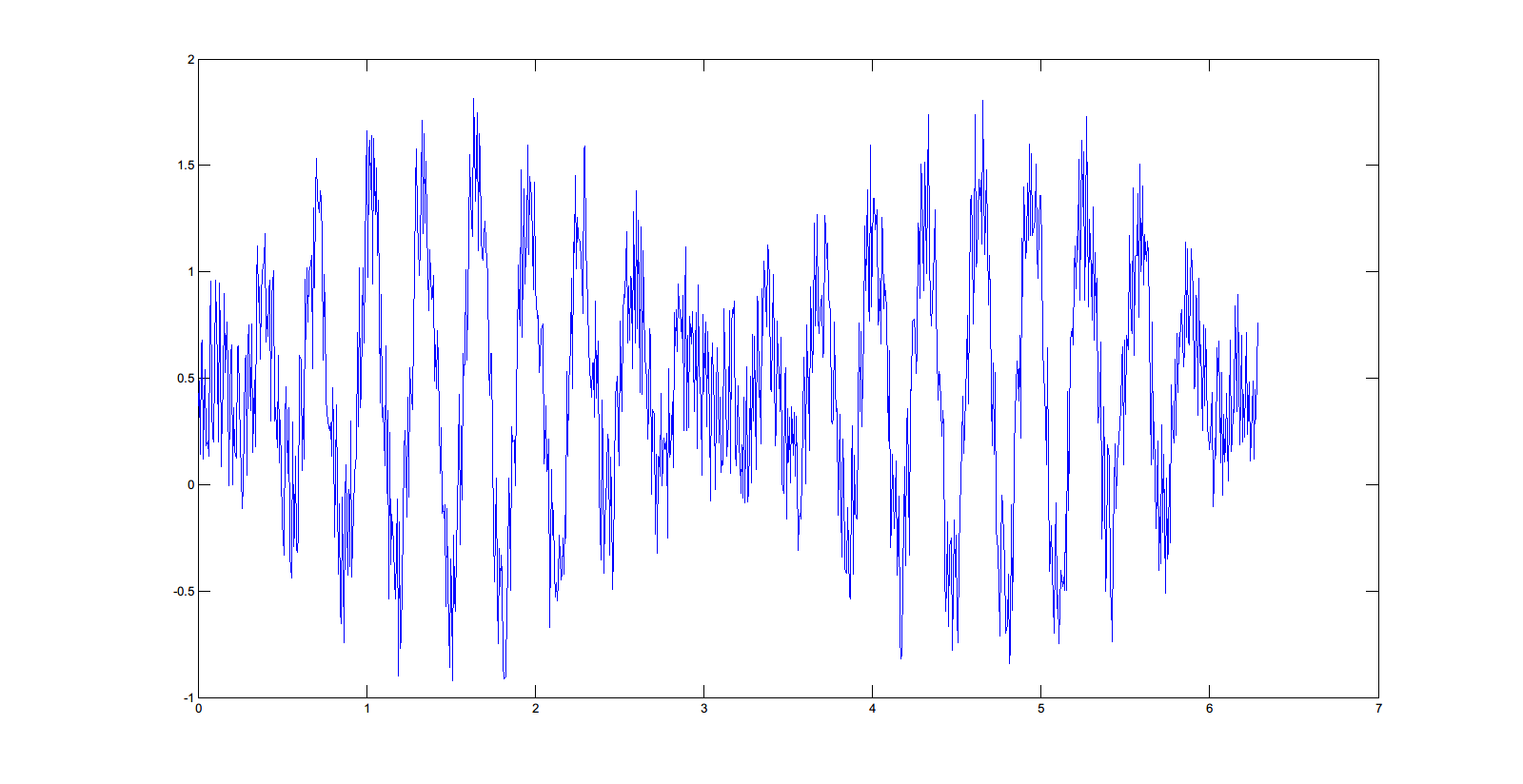

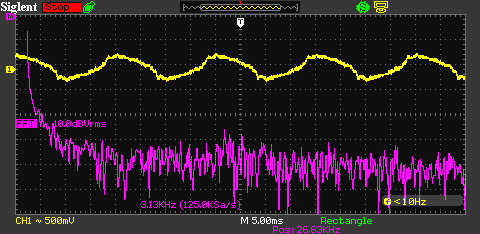

Dlaczego filtrować ?

Rodzaje filtrów

  • Dolnoprzepustowy
  • Górnoprzepustowy
  • Pasmowo przepustowy
  • Środkowo zaporowy

Dolnoprzepustowy

Górnoprzepustowy

Środkowopasmowy

Środkowozaporowy

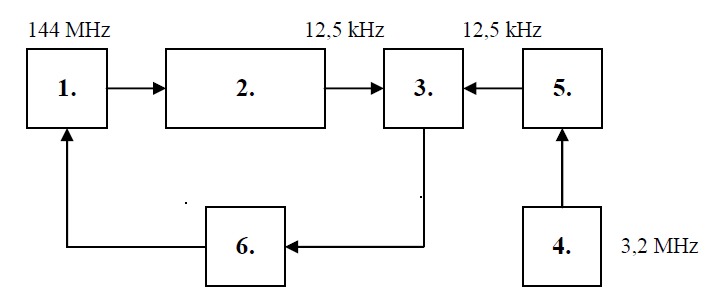

Pętla synchronizacji fazowej

PLL

1. VCO - generator przestrajany napieciem

PLL

2. Dzielnik częstotliwości nastawny

PLL

3. Komparator

PLL

4. Generator wzorcowy

PLL

5. Dzielnik wzorca

PLL

6. Wzmacniacz błedu

Bezpośrednia reakcja

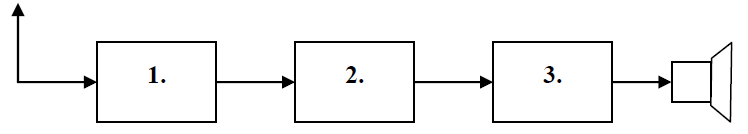

Odbiornik bezpośedniej reakcji

1. Wzmacniacz w.cz.

2. Detektor bezpośredni

3. Wzmacniacz akustyczny

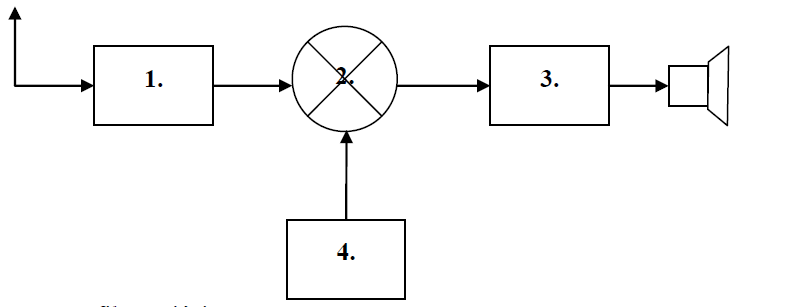

Homodyna

1. Filtr wejsciowy

2. Mieszacz

3. wzmacniacz akustyczny

4. heterodyna

Heterodyna

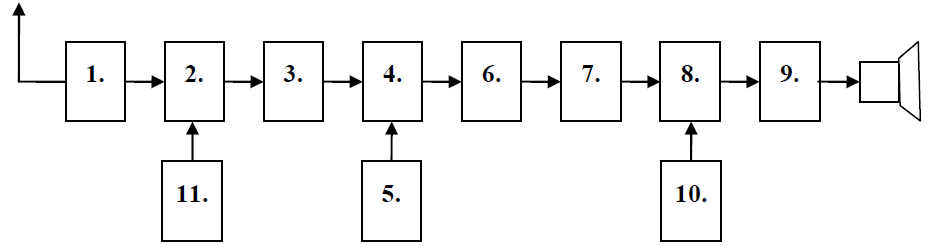

Superheterodyne

1. wzmacniacz w.cz.

11. heterodyna I strojona

2. Pierwszy mieszacz



Superheterodyne

3. wzmacniacz I p.cz

5. hetedoryna II - stała

4. II mieszacz



Superheterodyne

6. filtr przełączany II p.cz

7. wzmacniacz II p.cz





Superheterodyne

10. BFO

8.Detektor AM/SSB/CW

7. wzmacniacz m.cz

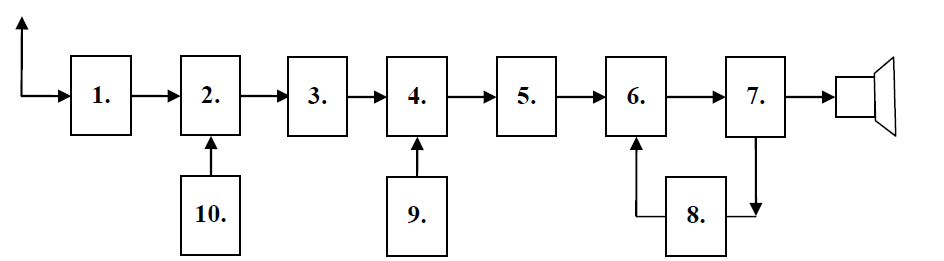

Heterodyna FM

Odbiornik heterodynowy

6. Detektor

7. Wzmacniacz akustyczny

8. Blokada szumów

Nadajnik CW

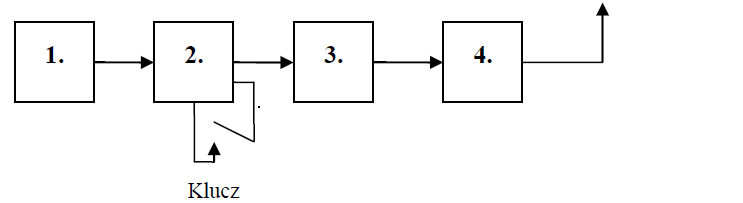

Nadajnik CW

1. VFO

2. Separator

3. Wzmacniacz

4. Filtr wyjściowy

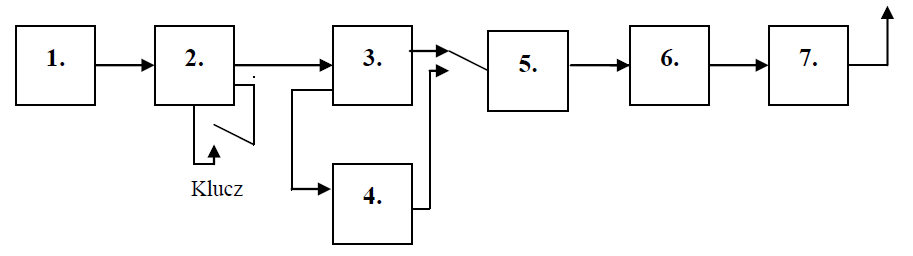

Nadajnik CW na dwa pasma

Nadajnik CW na dwa pasma

Dziękuję za uwagę

Szczególne podziękowania dla:

Wiktora "SQ9WTF" Przybylskiego

Grzegorza Gajocha
